Огляд відеокарти ASUS ROG STRIX Radeon RX 6700 XT OC Edition: оверклокерам на замітку
12-07-2021
Зі старту продажів найбільш доступною на даний момент відеокарти лінійки AMD Radeon RX 6000, а саме AMD Radeon RX 6700 XT, пройшло вже більше трьох місяців. Однак поки ми встигли познайомити вас тільки з однією модифікацією. Прийшов час виправити цю ситуацію і поглянути на підхід інших виробників до того, як саме повинна виглядати і охолоджуватися AMD Radeon RX 6700 XT. Сьогодні оцінимо можливості флагманської версії від компанії ASUS.
За традицією для тайванського виробника топова модифікація поповнила лінійку ROG STRIX і отримала назву ASUS ROG STRIX Radeon RX 6700 XT OC Edition, яка недвозначно натякає нам на наявність заводського розгону. Давайте ж для початку поглянемо на її докладні характеристики.
Специфікація
|
Модель |
ASUS ROG STRIX Radeon RX 6700 XT OC Edition (ROG-STRIX-RX6700XT-O12G-GAMING) |
|
GPU |
AMD Navi 22 XT |
|
Мікроархітектура |
AMD RDNA 2 |
|
Техпроцес, нм |
7 |
|
Потокових процесорів |
2560 |
|
Текстурних блоків |
160 |
|
Растрових блоків |
64 |
|
Ядер Ray Accelerator |
40 |
|
Ігрова/динамічна частота графічного ядра, МГц |
2548/2622 («Gaming») 2568/2622 («OC») |
|
Тип пам'яті |
GDDR6 |
|
Обсяг, ГБ |
12 |
|
Ефективна частота, МГц |
16 |
|
Ширина шини, біт |
192 |
|
Пропускна здатність, ГБ/с |
384 |
|
Тип шини |
PCI Express 4.0 x16 |
|
Зовнішні інтерфейси |
1 x HDMI 2.1 |
|
Мінімальна потужність блоку живлення, Вт |
650 |
|
Додаткові роз'єми живлення PCIe |
2 х 8-контактні |
|
Розміри (відповідно до вимірів в нашій тестовій лабораторії), мм |
322 х 141 х 56,5 |
|
Драйвери |
Свіжі драйвери можна завантажити з сайту компанії ASUS або сайту виробника GPU |
|
Сайт виробника |
Упаковка та комплектація

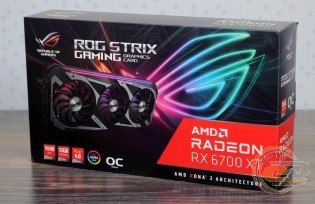

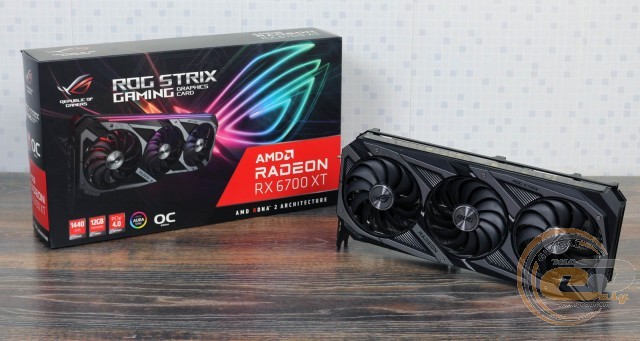

Відеокарта ASUS ROG STRIX Radeon RX 6700 XT OC Edition постачається у великій картонній коробці з відмінним інформаційним наповненням і традиційним для серії ROG STRIX оформленням. На упаковці позначені ключові переваги, але не вказані докладні характеристики.

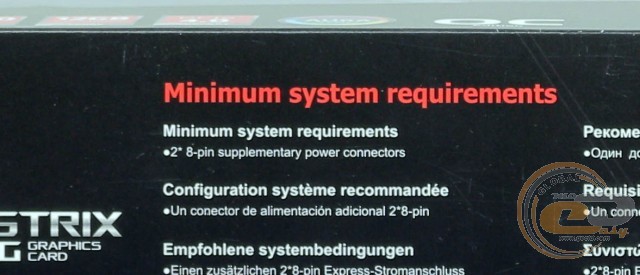

Список системних вимог до комп'ютера розташований на боковині упаковки. Виходячи з рекомендацій, блок живлення повинен підтримувати два 8-контактних кабелі PCIe. На офіційному сайті рекомендується використовувати моделі потужністю 650 Вт.

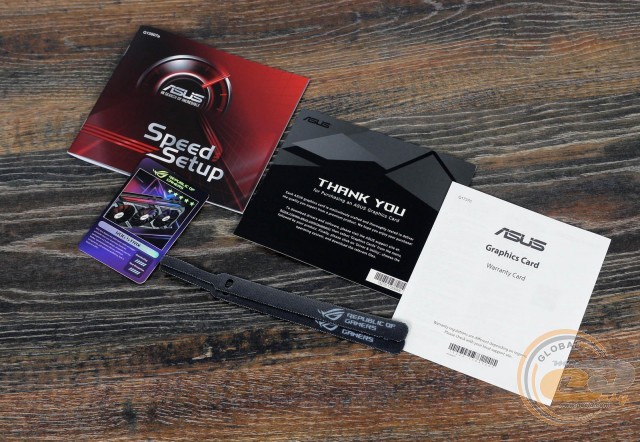

У комплекті ми виявили лише стандартну документацію, колекційну картку і пару стяжок для дротів.
Зовнішній вигляд

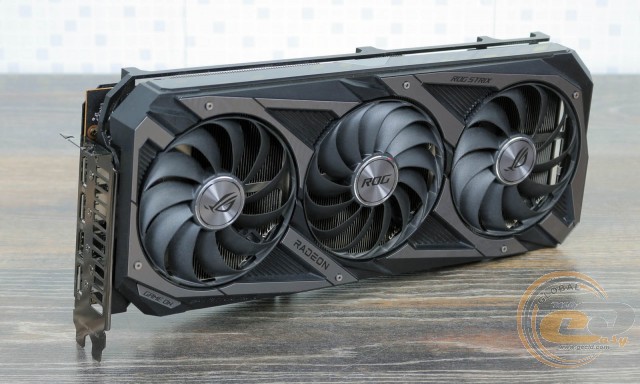

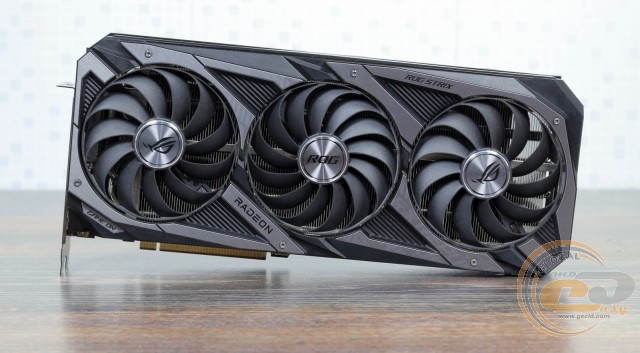

Разом з виходом нових поколінь відеокарт від AMD і NVIDIA, компанія ASUS оновила дизайн власних моделей лінійки ROG STRIX, який став ще більш цікавим. Якщо ви ще не стикалися зі свіжими відеокартами в такому вигляді, то їх оформлення вас напевно порадує.
Кожух і раніше виконаний з пластика, але тепер на ньому є металеві накладки темно-сірого кольору, які відмінно поєднуються з сріблястою серцевиною вентиляторів. У цілому відеокарта виглядає красиво і відмінно впишеться до будь-якої системи.

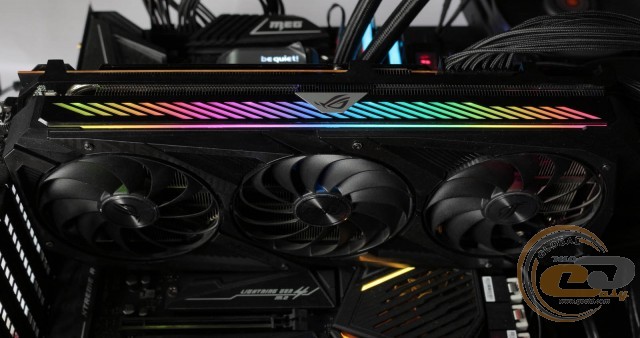

Якщо ви є прихильником LED-підсвічування, то є фірмова ілюмінація ASUS Aura Sync. Ви зможете синхронізувати її роботу зі свіченням інших сумісних комплектуючих вашого ПК.
На цій же боковині притулився невеликий перемикач між двома прошивками BIOS - Performance і Quiet. Перший характеризується більшою продуктивністю, а другий - меншим шумом.

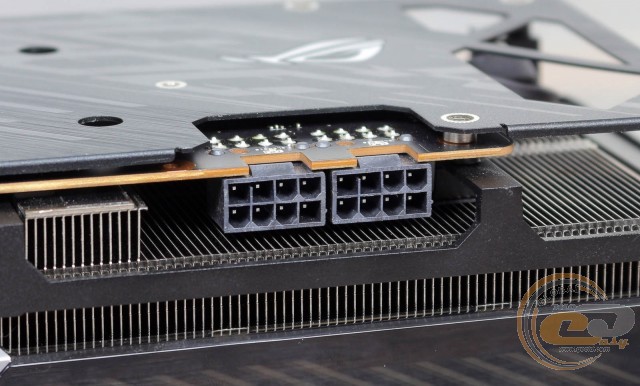

Для живлення відеокарти використовується слот PCI Express 4.0 х16 і два 8-контактних роз'єми PCIe. Завдяки їх вдалому розташуванню кулер анітрохи не ускладнює відключення кабелів живлення.
У хвостовій частині друкованої плати є пара колодок для підключення корпусних вентиляторів. Управління швидкістю обертання їх лопатей можна задати в залежності від температури відеокарти або процесора завдяки технології ASUS FanConnect II.

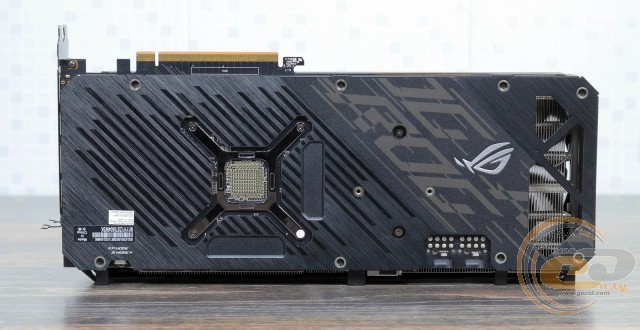

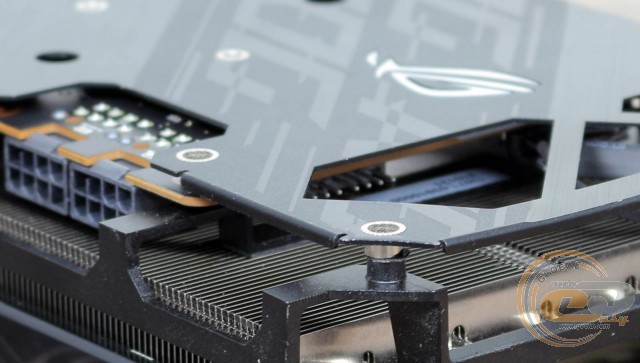

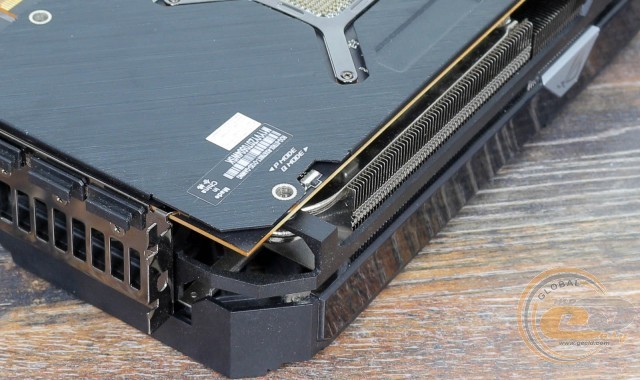

Зворотний бік ASUS ROG STRIX Radeon RX 6700 XT OC Edition захищений металевою опорною пластиною, яка підвищує жорсткість конструкції і бере участь у відведенні тепла.

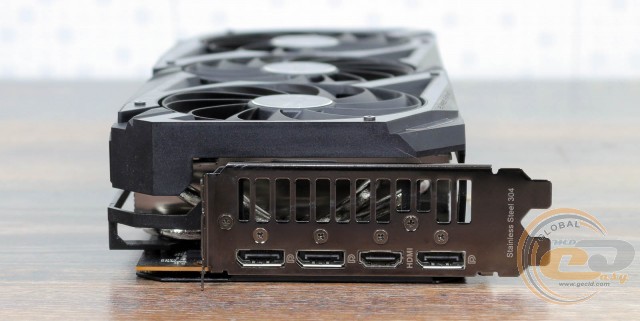

Для виведення зображення використовується такий набір інтерфейсів:
- 1 х HDMI 2.1;
- 3 х DisplayPort 1.4а.
Максимальна роздільна здатність становить 7680х4320.

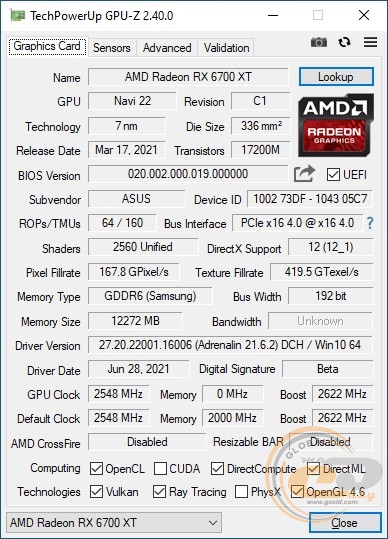

В основі відеоприскорювача лежить GPU AMD Navi 22 XT. Ігрова частота заявлена виробником на рівні 2548 МГц, а динамічна складає 2622 МГц. Нагадаємо, що еталонна частотна формула становить 2424/2581 МГц, тобто заводський розгін досягає 5%.
Відеопам'ять набрана з GDDR6-мікросхем компанії Samsung загальним обсягом 12 ГБ, які працюють на еталонній ефективній частоті 16 ГГц. Обмін даними між графічним ядром і пам'яттю здійснюється через 192-бітну шину. Вона здатна пропускати 384 ГБ інформації за секунду.
Система охолодження

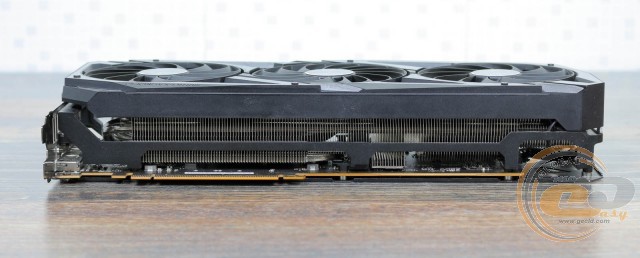

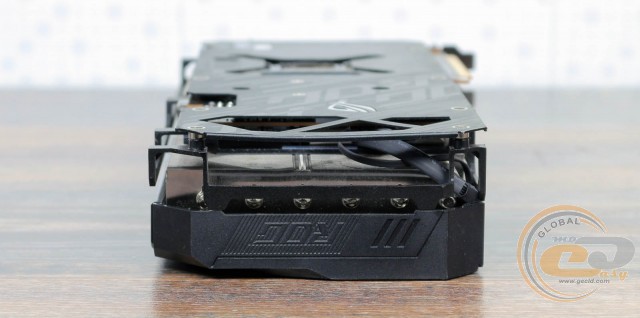

Відеокарта ROG-STRIX-RX6700XT-O12G-GAMING зі встановленою системою охолодження займає 2,9 слоти розширення і має загальну довжину 322 мм згідно з нашими замірами.
Кулер складається з великого алюмінієвого радіатора і семи нікельованих мідних теплових трубок діаметром 6 мм. Приємним бонусом є охолодження елементів підсистеми живлення і чіпів відеопам'яті завдяки контакту з основним радіатором і окремої пластині.

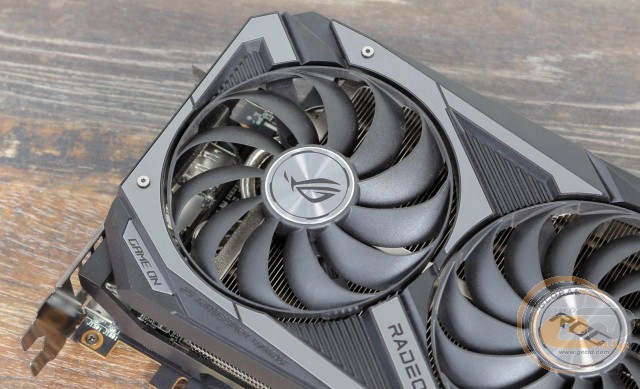

Активна частина представлена трьома вентиляторами з дизайном Axial-tech і діаметром лопатей 96 мм. Їх крильчатка закільцована по зовнішньому радіусу. Разом з доопрацьованою формою лопатей це підвищує тиск низхідного повітряного потоку і покращує ефективність охолодження.

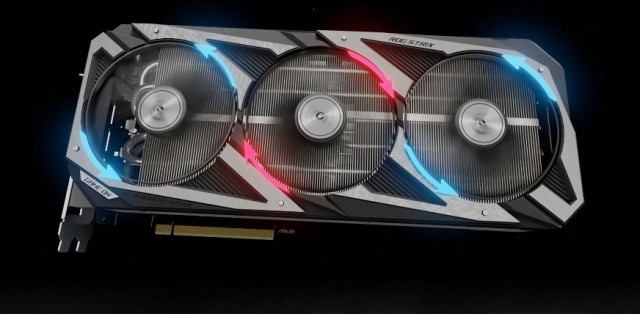

Вентилятори обертаються в різному напрямку для зниження турбулентності, а в їх основі знаходяться подвійні шарикопідшипники. Ще одним важливим бонусом є пасивний режим роботи аж до температури в 55°С.

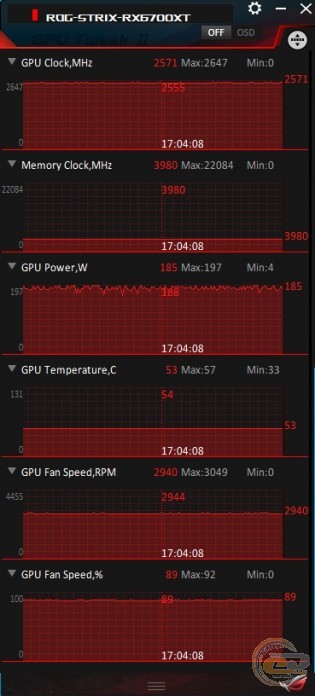

При автоматичному регулюванні швидкості обертання лопатей вентиляторів, у режимі максимального навантаження, графічне ядро нагрівалася до 54°С. Пропелери працювали на швидкості 2950 об/хв. За суб'єктивними відчуттями шум був високим і не дуже комфортним.
Для порівняння візьмемо відеокарту PowerColor Hellhound Radeon RX 6700 XT. В аналогічному режимі її GPU нагрівався до 61°С і працював на більш низькій частоті: 2500 проти 2555 МГц.
У режимі максимальної частоти обертання лопатей вентиляторів температура GPU опустилася до 51°С. Шум залишався гучним і некомфортним. Кулер опонента в аналогічному режимі зміг охолодити GPU до 45°С. Частота його роботи знову була нижче: 2504 проти 2573 МГц.

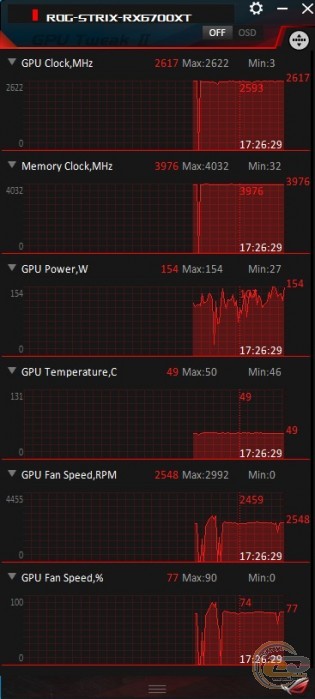

При реальному ігровому навантаженні в Assassin's Creed Odyssey в роздільності Full HD температура склала 49°С при швидкості роботи вентиляторів у 2550 об/хв. Частота графічного процесора піднімалася до 2617 МГц.

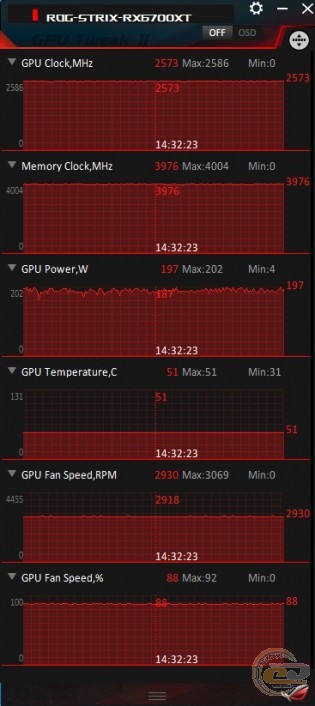

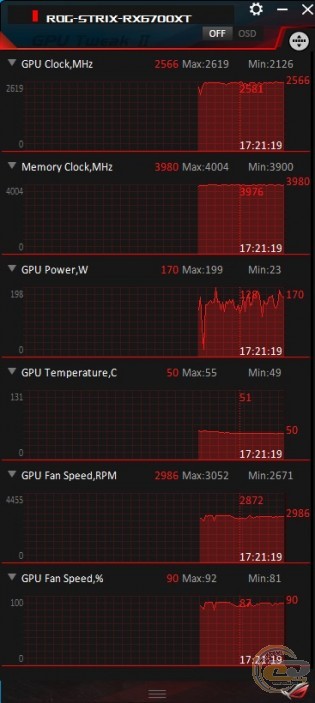

Перехід до роздільності 4K привніс зростання температури до 51°С. Частота GPU знизилася до 2581 МГц, а швидкість обертання вентиляторів піднялася до 3000 об/хв.

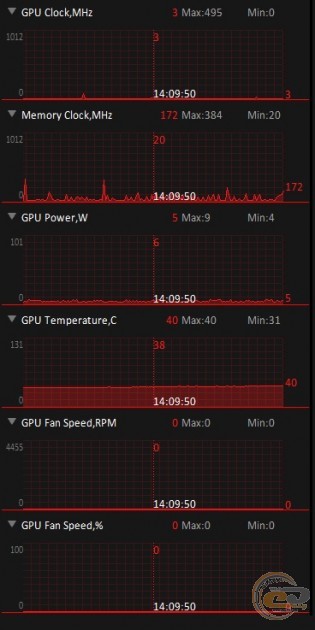

При відсутності навантаження частоти роботи графічного ядра і пам'яті автоматично знижувалися, дозволяючи знизити енергоспоживання і тепловиділення відеоприскорювача в цілому. У такому режимі температура GPU досягла 40°С.
У цілому система охолодження відеокарти ROG-STRIX-RX6700XT-O12G-GAMING налаштована для збереження низької температури GPU, але через це вона володіє підвищеним шумом. Наприклад, при звичайному навантаженні вона утримує частоту вентиляторів на рівні 89% від максимальної, охолоджуючи GPU до 54°С, що негативно позначається на акустичному комфорті.
Можливо, це особливість лише нашого тестового екземпляра. Адже це вже не перша відеокарта на тесті з такою системою охолодження, і раніше подібних питань у нас не виникало. Наприклад, ASUS ROG STRIX GeForce RTX 3070 OC Edition при максимальній частоті вентиляторів була цілком комфортною для повсякденної експлуатації.
Тестування
Під час тестування використовувався Стенд для тестування Відеокарт №4
| Процесор | AMD Ryzen 9 5900X (Socket AM4, 12/24 x 3,7 – 4,8 ГГц, 105 Вт TDP) / Intel Core i7-8700K (Socket LGA1151, 3,7 ГГц, L3 12 МБ) @4,7 ГГц/ Intel Core i7-980X Extreme Edition (Socket LGA1366, 3,33 ГГц, L3 12 МБ) @ 4,1 ГГц |
| Материнська плата | MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX) / ASUS TUF Z370-PRO GAMING (Socket LGA1151, Intel Z370, DDR4, ATX)/ MSI Big Bang-XPower (Socket LGA1366, Intel X58 Express, DDR3, ATX) |
| Кулер | be quite! SILENT LOOP 2 240mm / Scythe Mugen 3 Rev. B PCGH Edition (Socket LGA1155, 40,17 CFM, 6 мм, 10,7 дБ) / Deepcool NEPTWIN V2 |
| Оперативна пам'ять | 2 x16 ГБ DDR4-4000 G.SKILL TridentZ Neo F4-4000C18D-32GTZN / 2 x 8 ГБ DDR4-3200 Patriot Viper Elite PVE416G280C6KBL/ 3 x 2 ГБ Kingston DDR3-2250 (KHX2250C9D3T1FK3/6GX) |
| Накопичувачі | GOODRAM Iridium Pro 240 ГБ; Patriot Burst Elite 2 ТБ / HyperX Savage SSD 480 GB / HDD WD Caviar Green 3 ТБ (WD30EZRX), HDD WD VelociRaptor 1 ТБ (WD1000DHTZ) / SSD Transcend SSD370 256 GB, HDD Samsung HD154UI |
| Блок живлення | be quite! DARK POWER 12 1200 Вт / Seasonic X-1050 Gold (SS-1050XM Active PFC) / Seasonic SS-1200XP Active PFC F3, 1200 Вт |
| Корпус | be quiet! DARK BASE PRO 900 Orange rev.2 / CHIEFTEC LF-01B (Middle Tower) / Cooler Master COSMOS SE |
| Монітор | ASUS PB287Q, 4K Ultra HD / 3 x Dell UltraSharp U2212HM Black (E-IPS, Full HD) |
| Операційна система | Microsoft Windows 10 64-bit / Microsoft Windows 7 64-bit SP1 |
| Мишка + килимок та клавіатура | Razer Imperator 2012 + Razer Goliathus Speed Edition, Razer BlackWidow |
Почнемо порівняння з внутрішньї модельної низки. Тестована новинка закономірно поступається AMD Radeon RX 6800 та AMD Radeon RX 6800 XT. Відрив першої складає близько 21,5% (14% у Full HD), а ось RX 6800 XT вирвалася вперед вже на більш солідні 35% (28% у Full HD). Усе це продиктовано різницею в оснащенні графічних ядер і підсистеми відеопам'яті.
Куди цікавіше виглядає порівняння з відеокартами NVIDIA. Нагадаємо, що рекомендована вартість AMD Radeon RX 6700 XT становить $479, що має в своєму розпорядженні її між NVIDIA GeForce RTX 3060 Ti ($399) і звичайної NVIDIA GeForce RTX 3070 ($499). RX 6700 XT без проблем обходить першого опонента в середньому на 29% (28% у Full HD). Зате RTX 3070 виривається вперед на 26% (16% у Full HD). Якби реальні ціни були близькі до рекомендованих, то RX 6700 XT було б дуже складно конкурувати з RTX 3070.
Що ж стосується енергоспоживання, то воно у ASUS ROG STRIX Radeon RX 6700 XT OC Edition дуже висока і в піку досягає 376 Вт. Це вище, ніж у обох відеокарт NVIDIA, і впритул наближається до результату зв'язки з RX 6800 XT.
Розгін

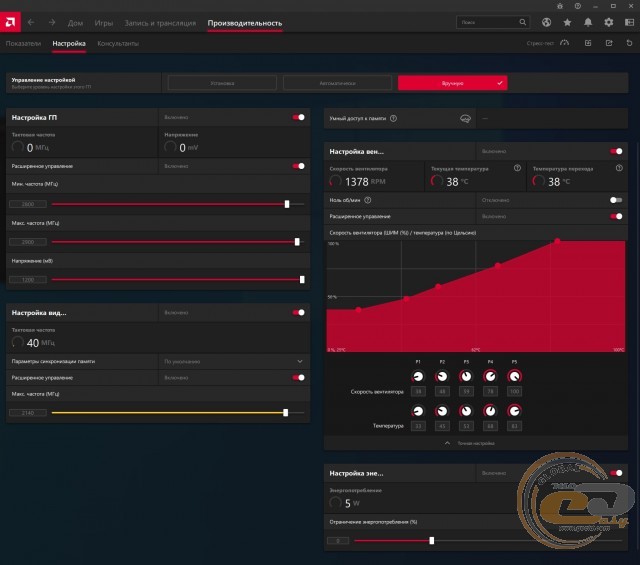

Для розгону використовувалася фірмова утиліта AMD. Ми змінили такі параметри:
- GPU Clock - 2850 МГц;
- Boost Clock - 2900 МГц;
- Memory Clock - 2140 МГц;
- Fan Speed - 38-100%.

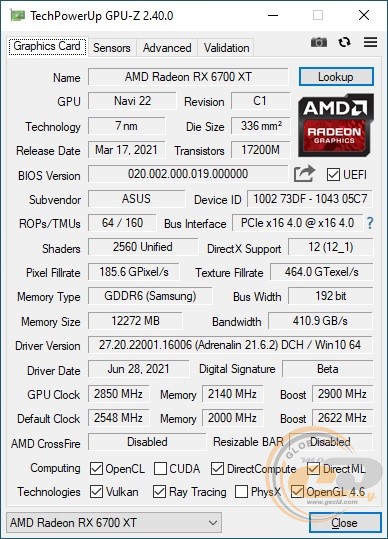

Це дозволило підняти базову частоту з 2550 до 2850 МГц (бонус 11,9%), а динамічну - з 2622 до 2900 МГц (приріст 10,6%). Ефективна частота відеопам'яті зросла з 16 000 до 17 120 МГц (приріст 7%). Енергоспоживання тестового стенда піднялося з 353 до 365 Вт.

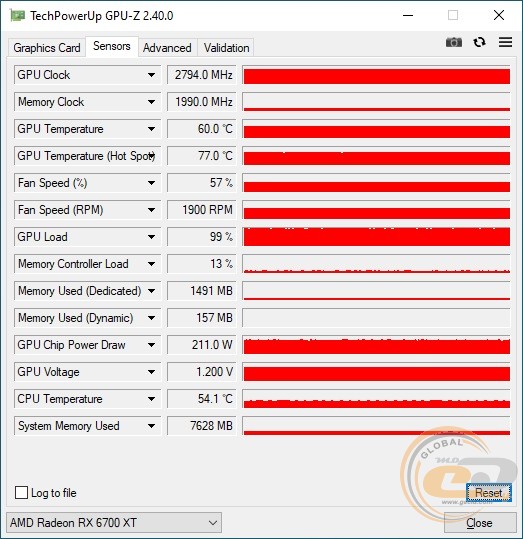

Для ефективного охолодження під час розгону вентилятори оберталися на швидкості 1900 об/хв. При запуску MSI Kombustor температура графічного ядра не перевищувала за 60°С, а його частота склала 2794 МГц.
Оцінити приріст продуктивності внаслідок ручного розгону можна в таблиці нижче:
|
Тест |
Режим |
Стандартні частоти |
Розігнана відеокарта |
Приріст, % |
|
3DMark FireStrike, Graphics score |
1920x1080, Ultra |
35671 |
38317 |
7,4 |
|
3DMark TimeSpy, Graphics score |
1920x1080, Ultra |
12229 |
12965 |
6,0 |
|
3DMark FireStrike Ultra, Graphics score |
3840x2160, Ultra |
8565 |
9184 |
7,2 |
|
Metro Exodus |
1920x1080, Ultra, avg fps |
89 |
95 |
6,7 |
|
Far Cry5 |
1920x1080, Ultra, avg fps |
130 |
132 |
1,5 |
|
Ghost Recon Breakpoint |
1920x1080, Ultra, avg fps |
118 |
123 |
4,2 |
|
Shadow of the Tomb Raider |
1920x1080, Ultra, DX 12, avg fps |
154 |
168 |
9,1 |
|
Assassin's Creed: Valhalla |
1920x1080, Ultra, avg fps |
94 |
104 |
10,6 |
|
A Total War Saga: Troy |
1920x1080, Ultra, avg fps |
91 |
97 |
6,6 |
|
Середня різниця |
6,6 |
|||
Ручний розгін забезпечив 6,6% приросту, що дозволяє трохи скоротити відставання від AMD Radeon RX 6800.
Підсумок
Відеокарта ASUS ROG STRIX Radeon RX 6700 XT OC Edition є флагманською модифікацією RX 6700 XT. В її арсеналі ви знайдете відмінний дизайн, гарне підсвічування, заводський розгін, металеву опорну пластину, якісну елементну базу, а також дуже потужну систему охолодження з відмінним запасом продуктивності.
Під час тестування у нас виникли питання тільки до гучної роботі системи охолодження в автоматичному режимі за замовчуванням: вона утримує дуже високу швидкість обертання вентиляторів (близько 2900 об/хв). Тому для більш комфортної роботи пройдеться вдатися до можливостей утиліти Radeon Software і встановити більш тихий режим роботи вентиляторів, благо потужності системи охолодження цілком достатньо. Під час ручного розгону вентилятори оберталися всього на 1900 об/хв і температура GPU не перевищувала навіть 60°С при максимальному навантаженні.
У результаті ASUS ROG STRIX Radeon RX 6700 XT OC Edition є відмінним варіантом у першу чергу для розгінних експериментів. Нам вдалося підняти частоту GPU до 2900 МГц, а відеопам'яті - до 17120 МГц. Можливо, ваші результати будуть ще вище!
Переваги:
- продуктивна система охолодження;
- два режими роботи кулера: Performance і Quiet;
- кулер переходить до пасивного режиму при низькому навантаженні;
- хороший рівень продуктивності у своєму сегменті;
- вентилятори Axial-tech із подвійними підшипниками і захистом від пилу;
- LED-підсвічування;
- елементна база Super Alloy Power II;
- автоматичний процес збірки Auto-Extreme Technology;
- підтримка технології ASUS FanConnect II.
Особливості:
- займає практично три слоти розширення.
Автор: Костянтин Шорохов
Переклад: Лілія Масюк
Висловлюємо подяку компанії ASUS за надану для тестування відеокарту.
