Обзор видеокарты ASUS Radeon HD 5870 MATRIX PLATINUM

27-09-2010

Сьогодні ми розглянемо нову відеокарту ASUS Radeon HD 5870 MATRIX PLATINUM з сімейства пристроїв Republic of Gamers виробника ASUS, яка була офіційно представлена на початку квітня цього року. Лінійка продуктів з таким закликом вже добре знайома нашим постійним читачам, у ній представлені одні з самих вдалих оверклокерських рішень від цієї торговельної марки. У таких пристроях особлива увага приділяється не тільки розгінному потенціалу, але і функціональної насиченості продукту, а також дизайну системи охолодження, хоча за все це споживач змушений доплачувати. Відзначимо, що дане сімейство підвищує популярність бренда ASUS у середовищі оверклокерів і ентузіастів.

Отже,сегмент ринку пристроїв для любителів розгону був поповнений ще одним рішенням, виконаним на дуже перспективному і «топовому» на сьогодні чіпі AMD Radeon HD 5870. Оригінальний і ефективний підхід до розробки нових відеокарт інженерами компанії ASUS завжди привертав увагу певного кола користувачів. Головною особливістю всіх моделей лінійки MATRIX стало досягнення максимально високих частот при розгоні. Модель ASUS MATRIX 5870 P/2DIS/2GD5 теж не стала виключенням. Навіть перший поверхневий погляд на цей графічний прискорювач виявляє безліч відмінностей від еталонного рішення, як у самій платі, так і в її системі охолодження.

ASUS Radeon HD 5870 MATRIX PLATINUM

Основні особливості відеокарти ASUS Radeon HD 5870 MATRIX PLATINUM:

  • Частота графічного процесора збільшена до 900 МГц;
  • Система керування енергоспоживанням Super Hybrid Engine;
  • iTracker2 – засіб налаштування таймінгів відеопам'яті та перепрошивання/відновлення BIOS відеокарти;
  • Екстремальний кулер з оригінальним вентилятором;
  • ProbeIt: зручний вимір напруги на графічному процесорі, відеопам'яті та шині PCI Express за допомогою мультиметра.

ASUS MATRIX 5870 P/2DIS/2GD5

Почнемо, як завжди, з таблиці специфікацій.

Специфікації:

Модель

ASUS MATRIX 5870 P/2DIS/2GD5

Графічне ядро

(AMD) ATI Radeon HD 5870 (RV870 «Cypress»)

Конвеєра

1600 уніфікованих потокових

Підтримувані API

DirectХ 11 (Shader Model 5.0)
 OpenGL 3.1

Частота ядра, МГц

894

Об'єм (тип) пам'яті, МБ

2048 (GDDR5)

Частота пам'яті (ефективна), МГц

1200 (4800)

Шина пам'яті, біт

256

Стандарт шини

PCI Express X16 2.1

Виходи

1 x DVI-I (VGA через перехідник)
 1x HDMI (DVI-I через перехідник)
 1x DisplayРort

Підтримка HDCP

 Є
 Декодування MPEG-2, MPEG-4, DivХ, WMV9, VC-1 і H.264/AVC

Драйвери

Свіжі драйвери можна скачати з:
 - сайта виробника GPU
- сайта підтримки

Сайт виробника

http://www.asus.ua/

З таблиці бачимо декілька відмінностей відеокарти ASUS MATRIX 5870 P/2DIS/2GD5 від еталонного зразка. Розробники компанії ASUS забезпечили цю відеокарту заводським розгоном чіпа до частоти в 894 МГц, при цьому пам'яті стало 2 ГБ, але працює вона на рекомендованих частотах. Також тут всього три виходи DVI-I, HDMI і DisplayРort. Ще один DVI-I і VGA порти є завдяки перехідникам. Як вплинуло на продуктивність збільшення частоти чіпа і додавання ще одного гігабайта пам'яті GDDR 5, зможуть нам показати тільки результати тестування в ігрових додатках і синтетичних тестах.

ASUS Radeon HD 5870 MATRIX PLATINUM

Відеоприскорювач поставляється в щільній коробці з традиційним для серії дизайном. Вгорі є логотип, що підкреслює приналежність даної відеокарти до лінійки фірмових продуктів ROG (Republic of Gamers), призначених спеціально для геймерів і ентузіастів. Нижче виділена назва відеокарти MATRIX 5870 PLATINUM і присутній заклик лінійки «I Rule My Game!», що в перекладі означає «Повний контроль над грою!». Також виробник не зміг не згадати про підвищені частоти роботи графічного чіпа. Зазначені на коробці 900 МГц не зовсім відповідають дійсності в 894 МГц, описаній в специфікації на сайті і перевіреної нами в реальних тестах.

Нововведення, застосовані у відеоприскорювачі ASUS MATRIX 5870 P/2DIS/2GD5, більш докладно описані на внутрішній стороні верхньої кришки коробки.

Super Hybrid Engine – система керування енергоспоживанням, забезпечує керування живленням у реальному часі і повний моніторинг частот і напруг на компонентах відеокарти. Такі можливості з'явилися завдяки використанню на цій платі спеціального чіпа, який теж наведений на зображенні. Ця технологія повинна підвищити на 54% розгін і поліпшити стабільність роботи прискорювача.

iTracker2 допомагає налаштувати таймінги відеопам'яті і перепрошити чи відновити BIOS відеокарти. Програмна утиліта iTracker2 може похвастатися гідним функціоналам і поруч реалізованих тільки в ній можливостей, але про це ми розповімо трохи нижче.

Завдяки спеціальній конструкції системи охолодження Extreme Cooler, забезпечується на 22% більш якісне відведення тепла від елементів відеокарти, що дозволяє зменшити її нагрівання в середньому на 13%.

У верхній частині відеокарти, на її торці, знаходиться напис MATRIX, що змінює колір підсвічування залежно від завантаженості відеокарти,. Така цікава надбудова над платою відеокарти забезпечує моніторинг навантаження на прискорювачі у реальному часі.

На звороті коробки можна виділити опис ще двох особливостей даної моделі.

ProbeIt – невеликий майданчик з групою контактів, які виведені в зручне для виміру напруги місце. Вона забезпечує можливість виміру вольтметром напруги на GPU відеокарти, чіпах пам'яті та у лінії живлення PCI-E.

Поруч підкреслена підтримка технології AMD Eyefinity з виведенням зображення на три дисплеї одночасно. У такій конфігурації 2 ГБ пам'яті явно виявляться не зайвими.

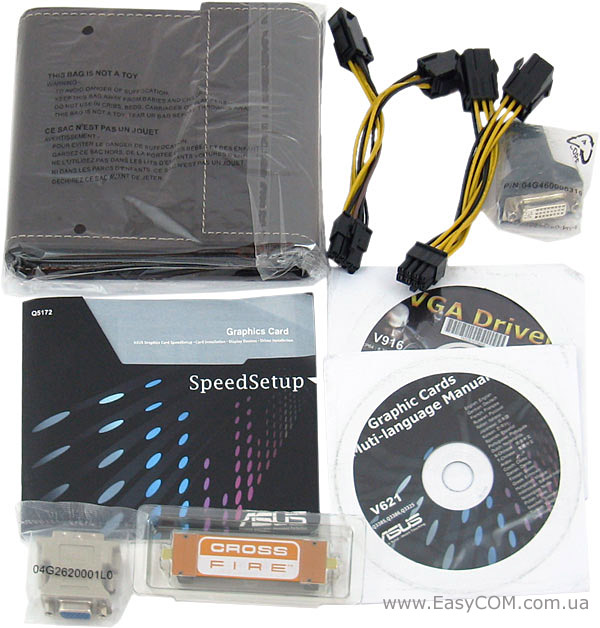

Комплект поставки ASUS MATRIX 5870 P/2DIS/2GD5 цілком вдалий:

  • Два перехідники з двох 6-контактних роз’ємів живлення відеокарти  на 8-контактний роз’єм живлення відеокарти;
  • Місток CrossFire;
  • Диск з драйверами та утилітами;
  • Диск з інструкціями на різних мовах;
  • Коротка інструкція з встановлення відеокарти;
  • Перехідник з HDMI на DVI;
  • Перехідник з DVI на VGA;
  • Фірмова папка для компакт дисків.

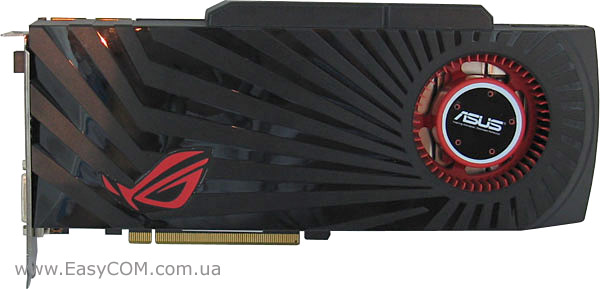

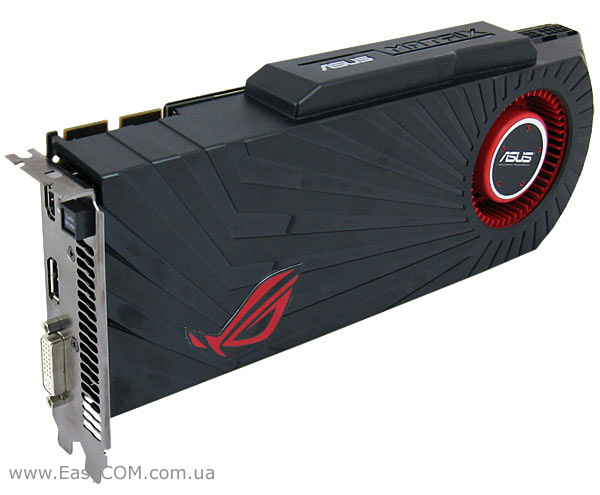

Дизайн самої відеокарти теж відрізняється оригінальністю. У нижній частині можна бачити фірмовий логотип серії ROG (Republic of Gamers), а на самій турбіні напис ASUS. Трохи збільшує висоту відеокарти додатковий блок, відповідальний за зміну залежно від навантаження кольору напису «MATRIX».

Відеокарта ASUS MATRIX 5870 P/2DIS/2GD5 на 0,5 дюймів більше еталонного зразка, її довжина становить 11,5 дюймів. Такі габарити можуть створити деякі проблеми при її встановленні в більшість звичайних корпусів, але, напевно, справжні геймери та ентузіасти використовують більш просторі моделі.

Для підвищення загальної продуктивності відеосистеми на даній відеокарті передбачена можливість її підключення в режимах CrossFireХ разом з іншими аналогічними моделями відеоприскорювачів. Це можливо завдяки двом роз’ємам для містків CrossFire, які знаходяться у верхній частині відеокарти.

Другий гігабайт пам'яті GDDR5 і додаткові чіпи керування, як живленням відеокарти, так і основними її частотами, потребують встановлення двох восьмиконтактних роз’ємів додаткового живлення. Нагадаємо, що 1-гігабайтна еталонна версія прискорювача на Radeon HD 5870 вимагала підключення двох шестиконтактних роз’ємів.

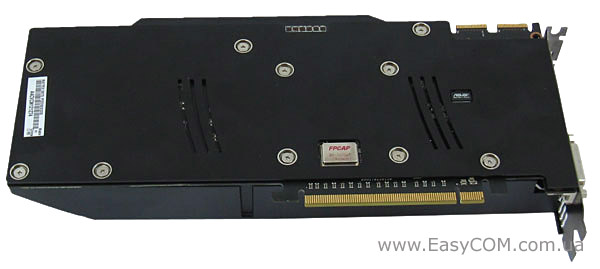

Зворотна сторона прискорювача, крім деяких елементів плати, з вирізаними під них отворами, повністю прихована під металевою пластиною. Вона забезпечує збільшення жорсткості всієї конструкції і сприяє більш надійному кріпленню системи охолодження.

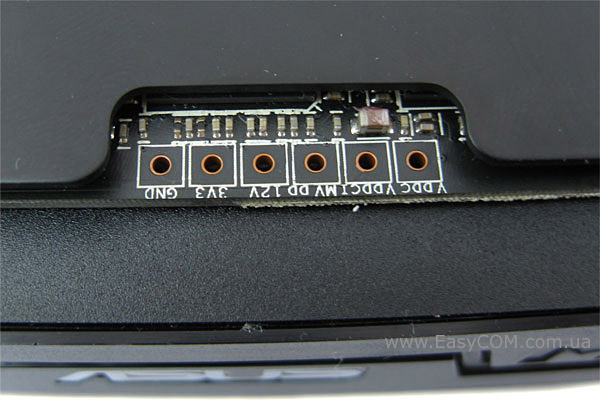

На звороті у верхній її частині можна побачити невелику контактну платформу – ProbeIt. Вона, як вже було відзначено, забезпечує можливість виміру вольтметром напруги на GPU відеокарти, чіпах пам'яті та у лінії живлення PCI-E.

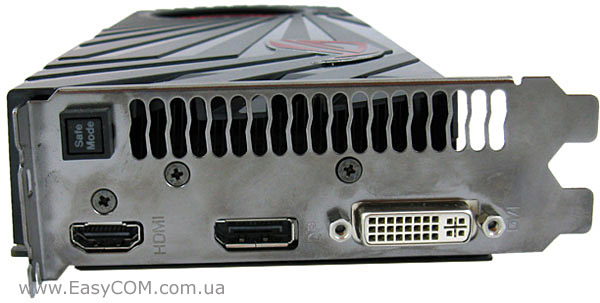

Завдяки двослотовому дизайну системи охолодження на задній панелі прискорювача помістилися три роз’єми підключення дисплея (DVI-I, HDMI, DisplayРort) і кнопка «SafeМode» повернення/скидання до заводських налаштувань BIOS відеокарти. Тут же є досить велика сітка виведення гарячого повітря з корпусу.

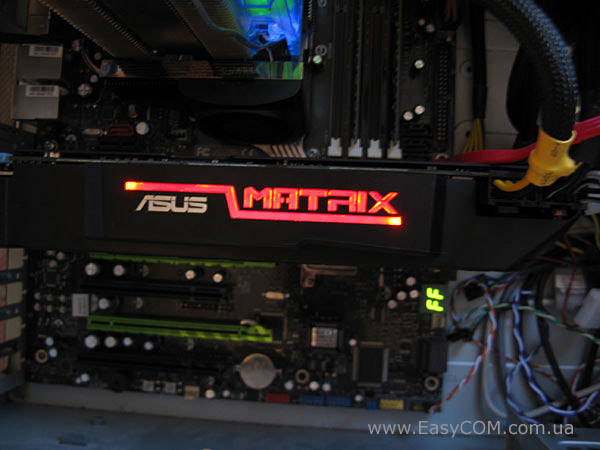

У відкритому корпусі дуже привабливо виглядає верхнє ребро відеоприскорювача. Тут розмістилася надбудова з підкресленим написом MATRIX. Розробники компанії ASUS забезпечили її плавною зміною кольору, від зеленого до червоного. У проміжках можна побачити блакитний, синій і фіолетовий кольори. Підсвічування напису змінюється залежно від навантаження на відеоприскорювач або залежно від обраного швидкісного профілю в програмі ASUS iTracker 2.

На лицьовій стороні друкованої плати можна виділити центральний чіп GPU і навколо нього половину чіпів відеопам'яті. Тут же знаходяться всі елементи системи живлення GPU і пам'яті прискорювача.

Потенціал розгону відеокарти залежить не тільки від характеристик графічного процесора і відеопам'яті, але і від якості реалізації підсистеми живлення, характеристики якої для ASUS Radeon HD 5870 MATRIX PLATINUM такі:

  • живлення GPU (Vgpu) - контролер uPI Semiconductor uP6208AM, 8 фаз;

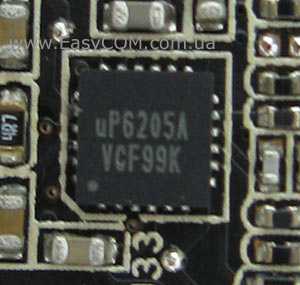

  • живлення відеопам'яті (Vmem) - контролер uPI Semiconductor uP6205A, 2 фази;
  • живлення контролера пам'яті (Vddci) - контролер uPI Semiconductor uP6205A, 2 фази.

Підтримка софт-вольтмода (через шину I2C) для Vgpu реалізована в самому контролері uP6208AM, а для Vmem і Vddci - через мікросхему з маркуванням "S11", що регулює напругу через зворотний зв'язок контролерів uР6205A.

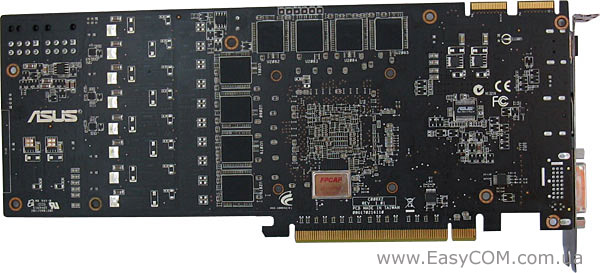

На звороті плати можна відзначити розташування половини чіпів відеопам'яті та два досить помітні елементи.

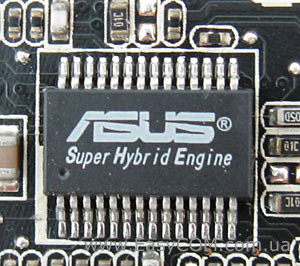

Перший - мікросхема ASUS Super Hybrid Engine. Вона забезпечує керування живленням у реальному часі і повний моніторинг частот і напруг відеокарти. Це повинно підвищити на 54% розгін і поліпшити стабільність роботи відеоприскорювача.

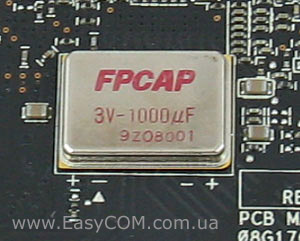

Другим елементом став танталовий конденсатор підвищеної ємності FPCAP 3V-1000mF. Його використання дозволяє збільшити стандартний час роботи відеоприскорювача при нормальному режимі експлуатації, а також надає можливість продовжити роботу відеокарти до 5000 годин при високій температурі (теоретично аж до 108 °C), тобто у випадку серйозного розгону. Він також поліпшує схему живлення, внаслідок чого знижується температура графічного ядра, у порівнянні з рішеннями на стандартній елементній базі.

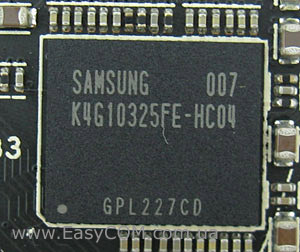

Відеопам'ять загальним об'ємом 2 ГБ набрана шістнадцятьма мікросхемами стандарту GDDR5 виробництва SAMSUNG (K4G10325FE-HC04) з часом відгуку 0,4 нс, що дозволяє їм працювати на ефективній частоті до 5000 МГц. Оскільки результуюча частота роботи чіпів пам'яті на відеокарті трохи нижче і становить 4800 МГц, то залишається вузенький частотний коридор про запас, який, сподіваємося, можна буде задіяти при розгоні.

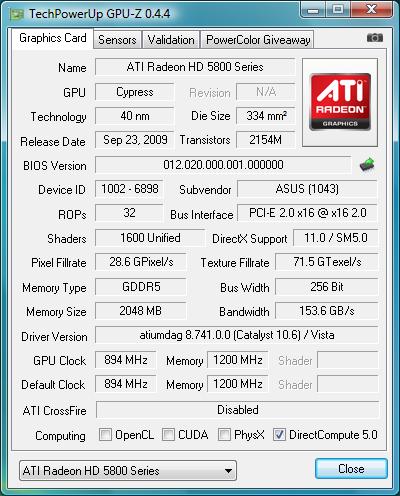

Частота роботи графічного процесора становить 894 МГц. Сам чіп RV870 виконаний по 40 нм техпроцесу, що обумовлює його відносно невелике енергоспоживання, незважаючи на заводський розгін. Кількість уніфікованих шейдерних процесорів дорівнює 1600, текстурних блоків 80, а кількість ROP 32.

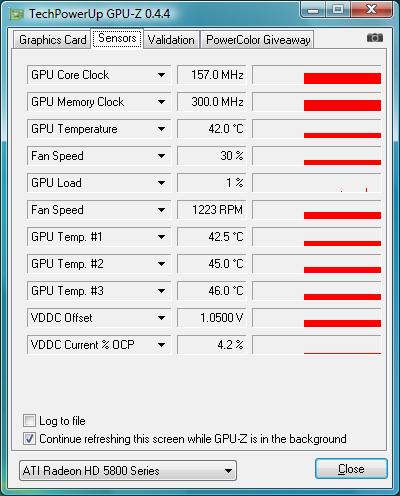

При відсутності навантаження частота роботи чіпа знижується до 157 МГц, а відеопам'ять уповільнюється до 300 МГц (ефективна частота 1200 МГц). При цьому зменшується і напруга живлення, що забезпечує помітне зниження енергоспоживання і температури.

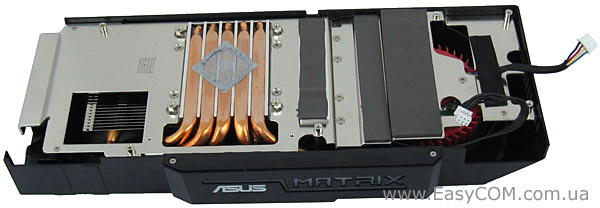

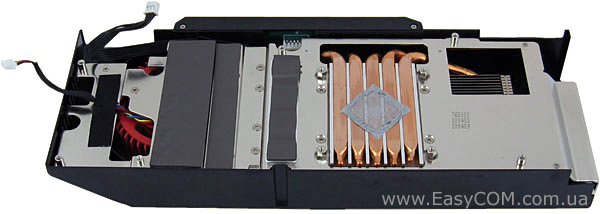

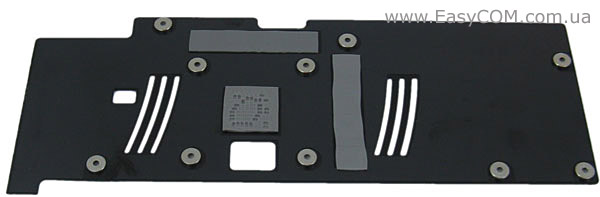

Сама система охолодження складається з декількох частин. Металевий каркас, складений з двох пластин, через термоінтерфейс стикається з усіма гарячими елементами плати - чіпами відеопам'яті і елементами підсистеми живлення. Для охолодження GPU використовується окрема конструкція - масивний радіатор з п'ятьма мідними тепловими трубками, які безпосередньо стикаються з кристалом GPU (хоча по сліду від термопасти на фото ми бачимо, що основне навантаження несуть тільки 3 теплові трубки). За заявою виробника, більший діаметр турбіни дозволяє краще охолодити GPU, ніж стандартна система охолодження, турбіна якої має менші габарити.

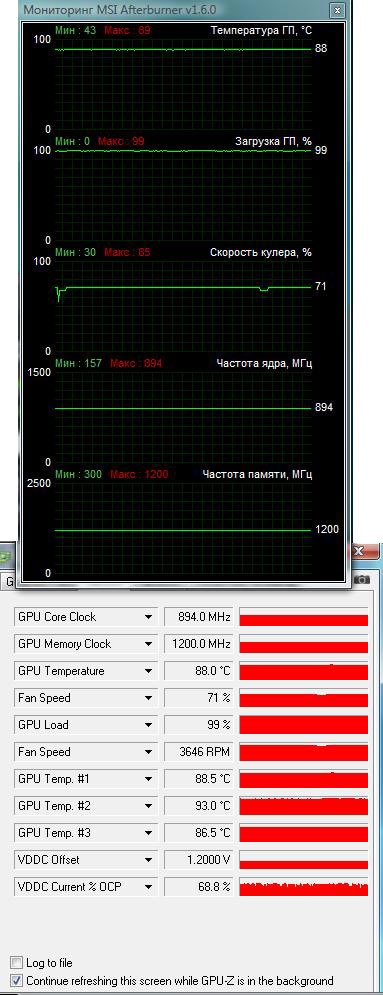

 Для оцінки ефективності системи охолодження ми використали утиліту FurMark, а детальний моніторинг здійснювався за допомогою GPU-Z і MSI Afterburner .

Працюючи на штатних частотах і керуючи швидкістю обертання турбіни автоматично, графічний процесор прогрівся до 88°С, хоча один з додаткових термодатчиків показав температуру в 93°С. Враховуючи, що при цьому швидкість обертання турбіни була 71% від максимальної та кулер працював з невеликим шумом, ми можемо казати про середнє тепловиділення прискорювача і нормальну роботу системи охолодження в автоматичному режимі.

Утиліта ASUS iTracker 2

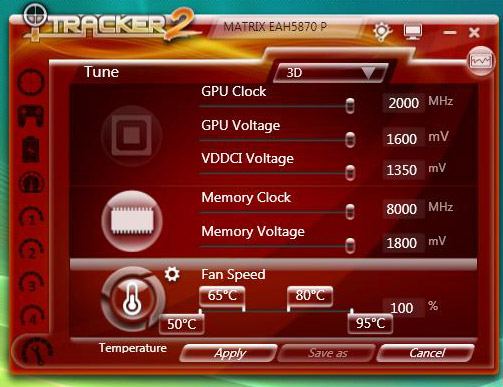

В iTracker 2 всі елементи керування розташовані досить зручно, і розібратися з ними не важко. Тут можна в широких межах змінювати частоти графічного процесора і відеопам'яті, а також напруги на GPU, пам'яті і контролері пам'яті. Крім того, можна змінювати швидкість обертання кулера.

Завдяки технології ASUS Hybrid Engine, що має утиліту iTracker 2, забезпечується широкий моніторинг і софт-вольтмод.

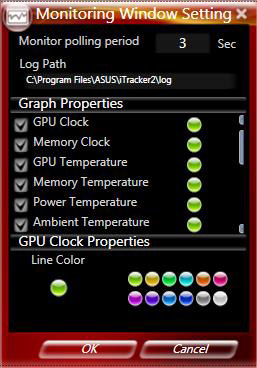

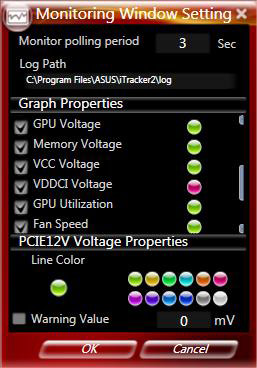

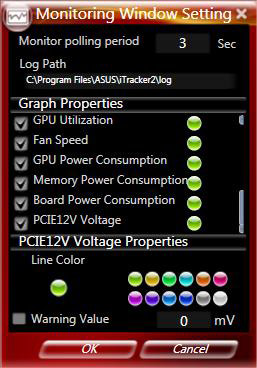

Функції моніторингу в ASUS iTracker 2 реалізовані на високому рівні з великою кількістю налаштувань, що повинно порадувати самих вимогливих користувачів. Крім контролю частот і температур присутня можливість моніторингу споживаної потужності всією відеокартою в цілому, а також окремо відеопам'яті і GPU.

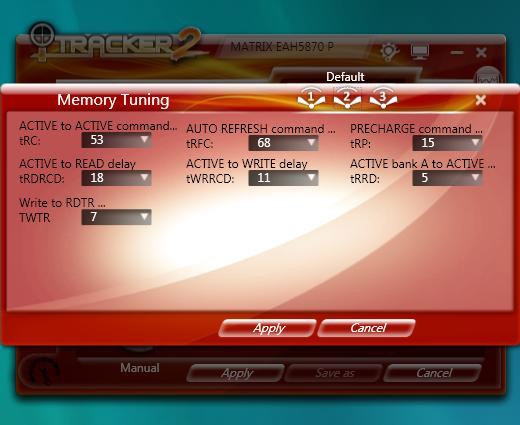

ASUS iTracker 2 дозволяє змінювати не тільки робочу частоту відеопам'яті, але і її таймінги. При цьому можна запам'ятати три профілі і встановлювати їх при потребі. Це дуже корисна можливість, безумовно сподобається ентузіастам, яким тюнінг відеопам'яті дозволить одержати кращі результати в бенчмарках.

Після детального розгляду утиліту ASUS iTracker 2 можна назвати дуже функціональною та зручною у використанні. Її єдиним недоліком є прив'язка до певних моделей відеокарт виробництва ASUS, на відміну від універсальних утиліт.

Тестування

Відеокарта ASUS MATRIX 5870 P/2DIS/2GD5 є досить оригінальною по своєму компонуванню, тому підшукати їй повний аналог для тестування нам не вдалося. Але все-таки, у порівнянні з еталонною відеокартою на Radeon HD 5870, яка має на борті 1 ГБ пам'яті GDDR5, можна відзначити ряд цікавих моментів. Хоча ASUS MATRIX 5870 P/2DIS/2GD5 і має підвищені частоти GPU, вона не може похвастатися безкомпромісною першістю над нею - у деяких тестах ми спостерігаємо невелике відставання. Наявність 2 ГБ пам'яті привело до збільшення її латентності, що і зменшує сумарну швидкодію всієї системи, але при особливо важких режимах можна спостерігати невеликий приріст продуктивності навіть на одному моніторі. Такі результати дають можливість стверджувати, що при необхідності роботи з великою поверхнею виведеного зображення, забезпечуваної декількома одночасно підключеними моніторами, 2 ГБ відеопам'яті виявляться не зайвими.

Якщо порівнювати ASUS MATRIX 5870 P/2DIS/2GD5 з її прямим конкурентом на чіпі NVIDIA GeForce GTX 480, то тут картина залишається такою ж, як і для еталонного рішення на ATI Radeon HD 5870. Наш піддослідний зразок також у більшості випадків поступається по швидкодії відеоприскорювачу на NVIDIA GeForce GTX 480, але він все-таки залишається дещо тихішим і більш енергоефективним.

Розгін ASUS MATRIX 5870 P/2DIS/2GD5

 Для розгону ми скористалися вже описаною нами раніше фірмовою утилітою ASUS iTracker 2.

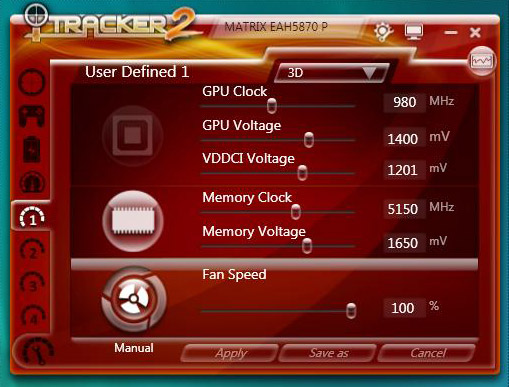

Відеокарта при охолодженні своєю стандартною турбіною, що працює в максимальному режимі, змогла стабільно функціонувати на частотах: 980 МГц для графічного ядра (+9,6%) і 1287 МГц (+7,2%) для відеопам'яті, що забезпечило її функціонування на ефективній частоті 5150 МГц. Це дуже гарний результат для GPU, але скажемо прямо не кращий для відеопам'яті. Можливо, при правильному підборі таймінгів відеопам'яті через утиліту ASUS iTracker 2 можна досягти ще більш високих частот, але час нашого тестування був обмежений і кращих показників ми не досягли. Тепер варто оцінити отриманий нами приріст продуктивності від розгону в реальних тестах.

Тестовий пакет

Стандартні частоти

Розігнана відеокарта

Приріст продуктивності, %

Futuremark 3DMark'06

3DMark Score

20920

21134

1,02

SM2.0 Score

8193

8247

0,66

HDR/SM3.0 Score

10409

10727

3,06

Futuremark 3DMark Vantage

Performance

17391

18053

3,81

Serious Sam 2, Maximum Quality, AA4x/AF16x, fps

1600x1200

169,6

178,3

5,13

2048x1536

126,6

136,8

8,06

Prey, Maximum Quality, AA4x/AF16x, fps

1600x1200

156,5

158,6

1,34

2048x1536

148,1

154,6

4,39

Call Of Juarez, Maximum Quality, NO AA/AF, fps

1280x1024

181,78

194,16

6,81

1600x1200

149,66

158,49

5,90

2048x1536

110,63

118,75

7,34

Call Of Juarez, Maximum Quality, AA4x/AF16x, fps

1280x1024

148,43

159,62

7,54

1600x1200

117,82

126,53

7,39

2048x1536

84,86

91,27

7,55

Crysis, Maximum Quality, NO AA/AF, fps

1280x1024

93,46

98,13

5,00

1600x1200

74,23

76,50

3,06

2048x1536

52,37

53,26

1,70

Crysis, Maximum Quality, AA4x/AF16x, fps

1280x1024

85,19

88,88

4,33

1600x1200

67,86

69,99

3,14

2048x1536

48,05

48,90

1,77

Crysis Warhead, Maximum Quality, NO AA/AF, fps

1280x1024

74,30

78,55

5,72

1600x1200

58,36

61,58

5,52

Crysis Warhead, Maximum Quality, AA4x/AF16x, fps

1280x1024

70,07

74,47

6,28

1600x1200

54,84

58,20

6,13

Far Cry 2, Maximum Quality, NO AA/AF, fps

1280x1024

95,00

95,40

0,42

1600x1200

91,00

93,78

3,05

2048x1536

79,84

83,57

4,67

Far Cry 2, Maximum Quality, AA4x/AF16x, fps

1280x1024

88,04

91,07

3,44

1600x1200

78,01

81,67

4,69

2048x1536

59,98

63,02

5,07

Згідно таблиці, збільшення продуктивності в деяких додатках досягає 8%, що забезпечить приємний бонус для власника, хоча таке прискорення може залишитися дійсно помітним лише під час тестів.

Енергоспоживання

Енергоспоживання відеокарти часто є важливим критерієм вибору, особливо якщо мова іде про «апгрейд». Адже не кожен буде радий купувати разом з новою відеокартою ще і блок живлення, який буде задовольняти її вимогам. У таблиці нижче ви можете оцінити рівень енергоспоживання систем з сучасними потужними відеокартами і їх тандемами в порівнянні з ASUS MATRIX 5870 PLATINUM і її розігнаним варіантом.



Idle, Вт

Burn, Вт

ASUS MATRIX 5870 PLATINUM

174

336

ASUS MATRIX 5870 PLATINUM Overclock

194

407

GIGABYTE Radeon HD 5870

134

310

ZOTAC GeForce GTX 480 AMP! 1,5 GB GDDR5

149

380

ZOTAC GeForce GTX 480 SLI

201

532

ZOTAC GeForce GTX 470 AMP! 1280 MB GDDR5

134

312

ZOTAC GeForce GTX 470 SLI

185

456

Palit GeForce GTX 465 SLI

181

454

Palit GeForce GTX 465 1GB GDDR5

137

306

Згідно таблиці, відеокарта ASUS MATRIX 5870 PLATINUM із заводським розгоном стала дещо більш вимогливою до енергоспоживаня у порівнянні з еталонним рішенням. Однак навіть у такому виконанні рішення на GPU Radeon HD 5870 залишаються менш вимогливими до енергоспоживаня, ніж їх прямі конкуренти на чіпі NVIDIA GeForce GTX 480.

При максимальному розгоні, якому скорилася наша ASUS MATRIX 5870 PLATINUM, її енергоспоживання перевищило енергоспоживання відеокарти на GPU NVIDIA GeForce GTX 480, а ось продуктивність не стала настільки ж гарною.

Висновки

Після детального розгляду всіх можливостей відеокарти ASUS Radeon HD 5870 MATRIX PLATINUM, її можна занести в список кращих продуктів для ентузіастів. Таке почесне місце цьому прискорювачу забезпечили: поліпшена в порівнянні з еталонним рішенням система охолодження, перероблена друкована плата з посиленою підсистемою живлення, наявність можливості виміру напруги і потужний апаратно-програмний комплекс ASUS Hybrid Engine, який дозволяє непогано розігнати і без того потужну відеокарту.

Також відзначимо, що відеокарта ASUS MATRIX 5870 P/2DIS/2GD5 оптимізована для використання в середовищі AMD Eyefinity при підключенні до трьох дисплеїв, що забезпечить їй повноцінну завантаженість всіх 2 ГБ відеопам'яті. Однак при використанні відеокарти з одним дисплеєм, як показало наше тестування, у деяких випадках збільшений об'єм відеопам'яті може трохи сповільнити ігровий процес, що обумовлене збільшенням її латентності (затримки при роботі).

Переваги:

  • Частота графічного процесора збільшена до 894 МГц;
  • Збільшений до 2 ГБ об'єм відеопам'яті;
  • Підтримка технології ATI Eyefinity з підключенням до 3;
  • Поліпшена система керування живленням GPU і відеопам'яті;
  • Використовуючи утиліту iTracker2 можна настроїти таймінги відеопам'яті, перепрошити і відновити BIOS відеокарти;
  • Реалізована кнопка скидання налаштувань BIOS на задній панелі;
  • Використовується більш ефективний кулер;
  • Виведені контакти для вимірів напруги;
  • Підтримка DirectХ 11 (Shader Model 5.0) і OpenGL 3.1.

Недоліки:

  • Помітний рівень шуму при максимальній частоті обертання турбіни;
  • Збільшена загальна довжина і висота прискорювача;
  • Підвищені вимоги до блоку живлення.


Автори: Валерій Паровишник
Переклад: Анна Смірнова

Дякуємо українському представництву ASUS за надану для тестування відеокарту.

 Дякуємо компаніям Coolink-Europe, Noctua, Sea Sonic, Spire, VIZO і ZOTAC за надане для тестового стенда обладнання.
