Огляд і тестування відеокарти ASUS ROG Matrix Platinum GTX 980

04-02-2015

Відеокарти серії ASUS ROG завжди приваблювали користувачів своєю високою продуктивністю, інноваціями, якістю й оригінальністю. Аж ніяк не дивно, що компанія ASUS вирішила розширити дану лінійку моделлю, основаною на новому флагманському адаптері NVIDIA GeForce GTX 980, із ключовими особливостями якого ви можете ознайомитися в окремому матеріалі.

ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)



Версія ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5), а саме про неї піде мова в даному огляді, одержала досить значний перелік переваг у порівнянні з еталонною відеокартою, які з гідністю оцінять не тільки геймери, але й любителі одержати максимум продуктивності шляхом ручного розгону з використанням екстремальних способів охолодження.

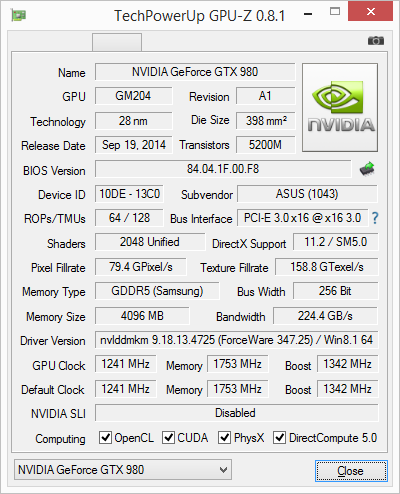

Нагадаємо, що новинка основана на мікроархітектурі NVIDIA Maxwell, якій ми присвятили окрему й досить об'ємну статтю для розкриття усіх її переваг. Тому відразу ж перейдемо до більш докладного вивчення тестованої модифікації.

Таблиця специфікації відеоприскорювача ASUS ROG Matrix Platinum GTX 980:

Модель

ASUS ROG Matrix Platinum GTX 980

(ASUS MATRIX-GTX980-P-4GD5)

Графічне ядро

NVIDIA GM204-400-A1 (Maxwell)

Кількість універсальних шейдерних процесорів (CUDA-ядер)

2048

Підтримувані API та технології

DirectX 12 (Shader Model 5.0), OpenGL 4.4, NVIDIA 3D Vision Surround, NVIDIA PhysX, NVIDIA TXAA, NVIDIA FXAA, NVIDIA MFAA, NVIDIA 3D Vision, NVIDIA Adaptive Vertical Sync, NVIDIA SLI, NVIDIA CUDA, NVIDIA GPU Boost 2.0, NVIDIA GameWorks, NVIDIA GameStream

Номінальна/динамічна частота графічного ядра, МГц

1241 / 1342

Частота пам'яті (ефективна), МГц

1753 (7010)

Обсяг пам'яті, ГБ

4

Тип пам'яті

GDDR5

Ширина шини пам'яті, біт

256

Пропускна здатність пам'яті, ГБ/с

224,4

Тип шини

PCI Express 3.0 x16

Максимальна роздільна здатність

Цифрова - до 4096 x 2160

Аналогова - до 2048 x 1536

Інтерфейси виведення зображення

1 x DVI-I

1 x HDMI

3 x DisplayPort

Підтримка HDCP і декодування HD-відео

Є

Мінімальна потужність блока живлення, Вт

500

Додаткові роз’єми живлення PCIe

2 x 8-контактні

Розміри із офіційного сайту (виміряні в нашій тестовій лабораторії), мм

297 х 152 x 41 (309 x 155)

Драйвери

Свіжі драйвери можна завантажити із сайту компанії ASUS або сайту виробника GPU

Сайт виробника

ASUS

Оскільки перед нами практично повністю переосмислена модифікація NVIDIA GeForce GTX 980, то говорити про яку-небудь відповідність новинки референсній моделі ніяк не можна. Прямо можна порівняти лише робочі частоти. У цьому випадку графічне ядро відеокарти може похвалитися помітним рівнем заводського розгону до 1241 МГц (приріст 10,2% щодо рекомендованих 1126 МГц), а з урахуванням роботи технології NVIDIA GPU Boost 2.0 середнє значення становить 1342 МГц (1216 МГц для еталонного зразка). Відеопам'ять при цьому функціонує на рекомендованій ефективній частоті 7010 МГц.

Упаковка та комплектація

ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)



Відеокарта ASUS ROG Matrix Platinum GTX 980 постачається у відповідній до свого флагманського статусу великій коробці з якісного картону, оформленій у фірмовому червоному кольорі. На лицьовій її стороні, крім логотипів компанії-виробника й серії ASUS ROG, розташоване тільки найменування самої відеокарти.

ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)



Під відкидною кришкою зосереджений опис ключових переваг адаптера:

ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)



  • DIGI+ VRM with 14 Phase Super Alloy Power – у новинці використовується 14-фазна цифрова підсистема живлення і якісна елементна база, виконана згідно з фірмовою концепцією Super Alloy Power. Вона включає до свого складу японські твердотільні конденсатори серії Nichicon GT з підвищеним у п'ять разів терміном служби та збільшеною на 20% витривалістю при високих температурах, поліпшені МОН-транзистори, а також дроселі з феритовим осердям. При повсякденному використанні описані вище переваги дозволяють на 30% знизити шум силових елементів і в 5 разів збільшити термін служби графічного адаптера.

ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)

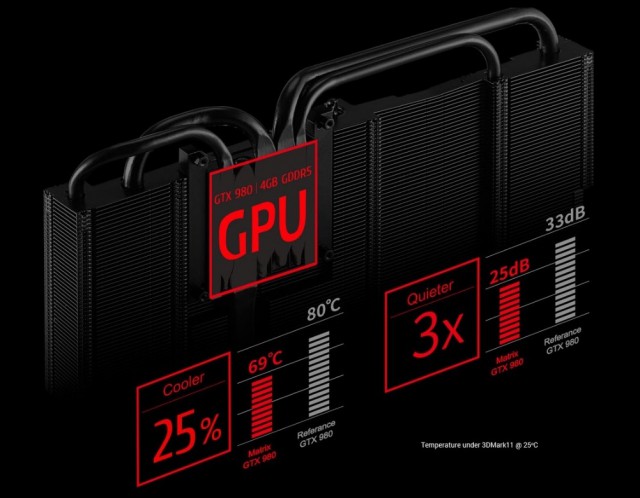

  • DirectCU II – фірмова система охолодження включає до свого складу п'ять теплових трубок, одна з яких характеризується діаметром 10 мм. При цьому вони прямо контактують із графічним ядром. У цілому вся конструкція дозволяє знизити температуру GPU на 25% і рівень шуму в три рази у порівнянні з еталонним кулером моделі NVIDIA GeForce GTX 980.

ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)



  • CoolTech Fan Technology – один із двох вентиляторів у складі кулера виконаний за гібридною технологією, поєднуючи в собі внутрішній радіальний і зовнішній осьовий (із класичним дизайном лопатей). Подібна конструкція, за словами виробника, забезпечує різноспрямованість повітряних потоків і сприяє прискореному відведенню тепла.

ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)

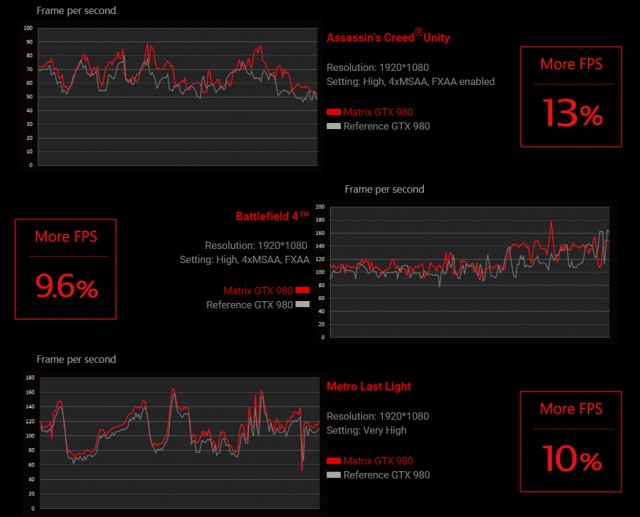

  • Ultimate performance – згідно з даними компанії ASUS, новинка забезпечує до 13% вищу продуктивність у деяких популярних іграх, аніж NVIDIA GeForce GTX 980 з еталонним дизайном, що ми обов'язково перевіримо в процесі тестування.

ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)



  • ROG Color-coded Load Indicator – любителі модінгу повинні з гідністю оцінити логотип серії ASUS ROG на бічній стороні відеокарти, який оснащений LED-підсвічуванням, що змінює свій колір залежно від навантаження: від синього (низький рівень) до жовтого (середній рівень) і червоного (високий рівень).

ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)

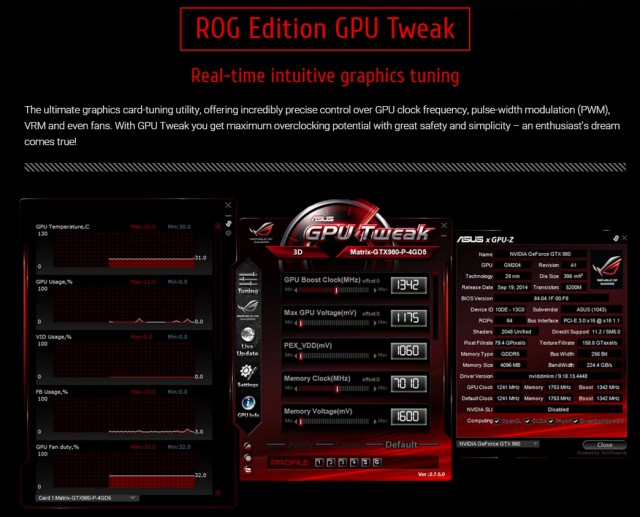

  • GPU Tweak і GPU Tweak Streaming – у комплекті з новинкою постачається фірмове ПЗ, яке може бути використане не тільки для моніторингу роботи й розгону відеокарти, але й для організації прямих онлайн-трансляцій ігрового процесу через інтернет.

ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)



  • Memory Defroster – після активації даної технології окремим перемикачем, область друкованої плати з чіпами відеопам'яті додатково прогрівається, дозволяючи уникнути проблем із їхньою роботою в умовах від’ємних температур при розгоні з використанням рідкого азоту.

ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)



  • Safe Mode – виправити наслідки невдалого розгону допоможе клавіша повернення до початкових налаштувань BIOS відеокарти. Також відзначимо, що згадане вище LED-підсвічування в даному режимі горітиме зеленим кольором.

ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)



На звороті коробки наведене схематичне зображення новинки, її коротка технічна специфікація, а також конфігурація інтерфейсної панелі.

ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)



ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)

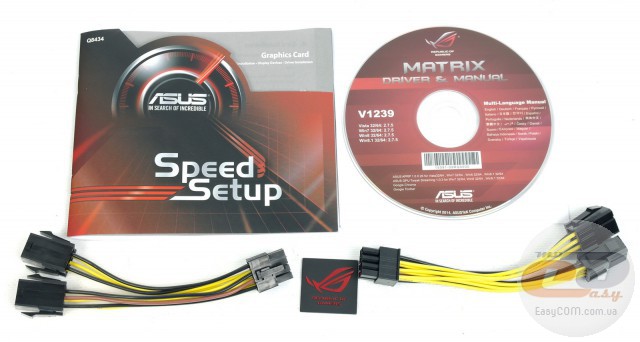

У коробці з тестованою моделлю ми виявили диск із драйверами та утилітами, а також два перехідники для живлення, що є цілком достатнім набором аксесуарів. Сама ж відеокарта надійно упакована, тому за її збереженість у процесі транспортування можна не переживати.

ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)

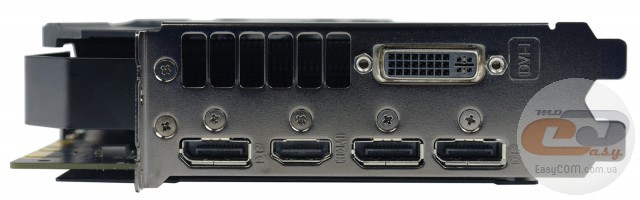

Для виведення зображення на графічному адаптері ASUS MATRIX-GTX980-P-4GD5 передбачений еталонний набір відеовиходів:

  • 1 х DL DVI-I;
  • 1 х HDMI 2.0;
  • 3 х DisplayPort 1.2.

Підтримуються наступні роздільні здатності:

  • цифрова - до 4096 x 2160;
  • аналогова - до 2048 x 1536.

Зовнішній вигляд і елементна база

ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)

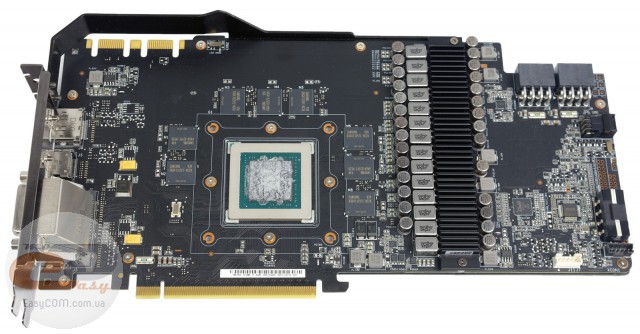

Відеокарта ASUS ROG Matrix Platinum GTX 980 виконана на оригінальній друкованій платі чорного кольору з матовим покриттям. Незважаючи на велику ширину, сама логіка розташування ключових компонентів залишилася незмінною: усі чіпи пам'яті розпаяні на лицьовій стороні навколо графічного ядра, а компоненти підсистеми живлення розташовані праворуч від нього.

ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)

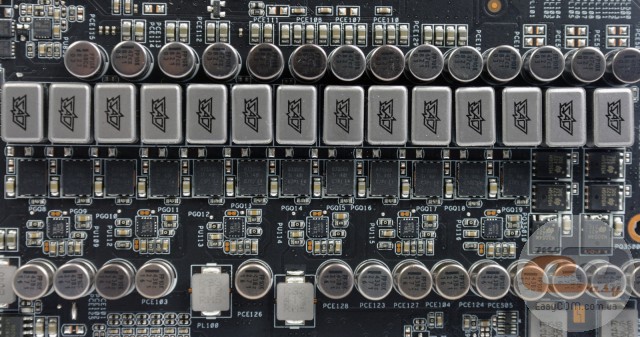

Живлення тестованого відеоприскорювача виконане за посиленою 14-фазною схемою. Нагадаємо, що еталонний дизайн використовує лише п'ять фаз (чотири фази в колі живлення GPU і одну в колі живлення відеопам'яті). Як ми вже згадували, елементна база відповідає фірмовій концепції Super Alloy Power. До її складу ввійшли винятково високоякісні компоненти: японські твердотільні конденсатори серії Nichicon GT, поліпшені МОН-транзистори та дроселі з феритовим осердям, що дозволяє суттєво продовжити термін служби відеокарти.

ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)

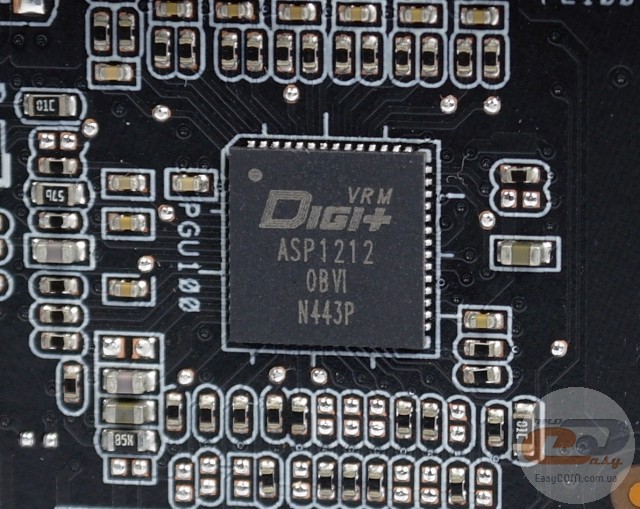

Підсистема живлення ядра реалізована на цифровому ШІМ-контролері DIGI+ VRM ASP1212 виробництва компанії International Rectifier, який має ряд захисних технологій: OVP (від перевантаження за напругою), UVP (від зниженої напруги), OCP (від перевантаження за струмом) і OTP (від підвищеної температури). Він забезпечує підтримку максимум вісім фаз, тому для реалізації всього потенціалу використовується принцип подвоєння фаз.

ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)

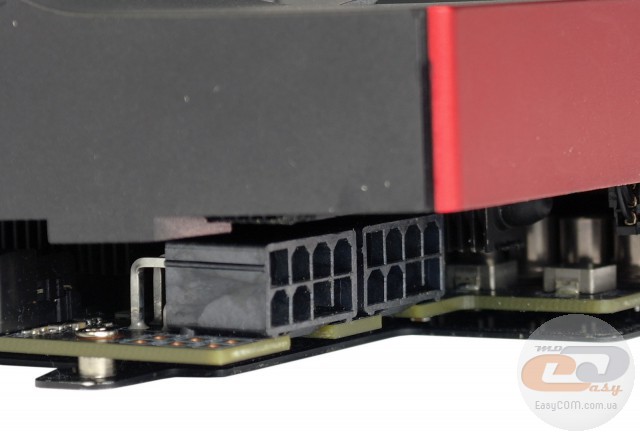

Крім слоту PCI Express х16, живлення новинки забезпечується через два додаткові 8-контактні роз’єми, до яких можна одержати швидкий і безпроблемний доступ. Нагадаємо, що еталонна відеокарта обладнана двома 6-контактними роз’ємами.

ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)



Для забезпечення роботи технології NVIDIA SLI на ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5) використовуються два конектори для підключення відповідних містків. Вони дозволяють поєднувати від двох до чотирьох відеоприскорювачів для спільних розрахунків графічних ефектів.

ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)

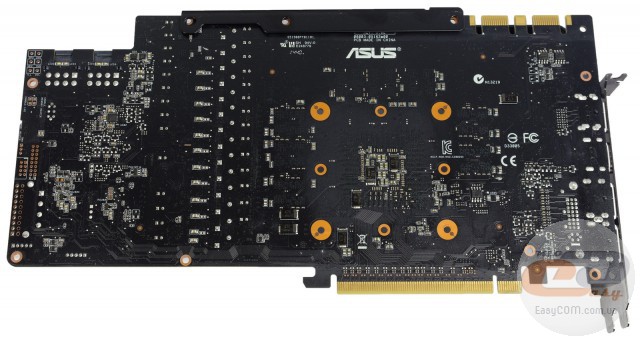

Зворотна сторона друкованої плати, яка захищена металевою пластиною, примітна наявністю тантал-полімерних твердотільних конденсаторів POSCAP та інших електричних компонентів.

ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)

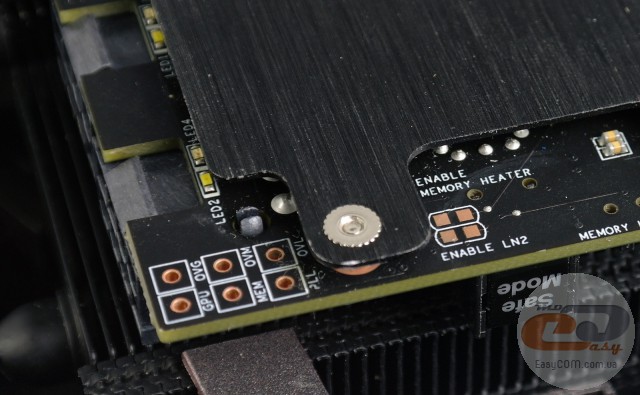

Оверклокери з гідністю оцінять наявність контактного майданчика для вимірювання напруг на ключових компонентах графічного адаптера за допомогою мультиметра.

ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)



Для роботи згаданої раніше технології Memory Defroster необхідно підключити додатковий кабель живлення. Також відзначимо розташовану поряд клавішу «Safe Mode», яка дозволяє відновити заводські значення частот і напруг.



ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)



В основі новинки лежить графічний чіп NVIDIA GM204-400-A1, який виготовлений згідно з 28-нм техпроцесом. Він складається із 2048 ядер CUDA, 128 текстурних блоків і 64 блоків растеризації. У номінальному режимі роботи базова частота графічного ядра була підвищена з еталонних 1126 до 1241 МГц, а завдяки підтримці розглянутим продуктом технології NVIDIA GPU Boost 2.0 у турборежимі його швидкість в середньому становить 1342 МГц замість 1216 МГц, як у референсному зразку.

ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)



Пам'ять тестованої відеокарти, загальним обсягом 4 ГБ, набрана за допомогою восьми чіпів Samsung K4G41325FC-HC28 ємністю 512 МБ кожний. Згідно з документацією, їхня номінальна ефективна частота становить 7000 МГц. Обмін даними між графічним ядром і пам'яттю здійснюється через 256-бітну шину, яка здатна пропускати 224,4 ГБ інформації за секунду.

Система охолодження

ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)

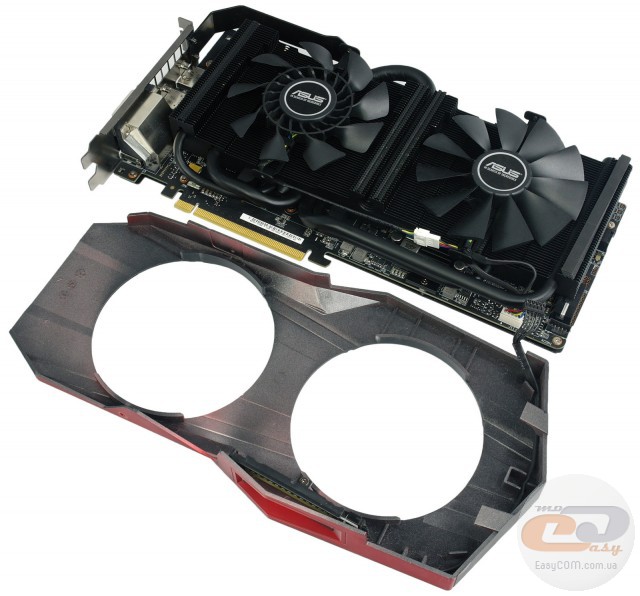

Відеоприскорювач зі встановленою фірмовою системою охолодження DirectCU II займає два слоти розширення та має загальну довжину 309 мм (згідно з вимірами в нашій тестовій лабораторії).

ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)



Охолоджувач складається з досить великого радіатора, у конструкції якого застосовуються 53 алюмінієві пластини, двох вентиляторів з діаметром крильчатки 95 мм і пластикового кожуха, який накриває всю конструкцію зверху.

ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)

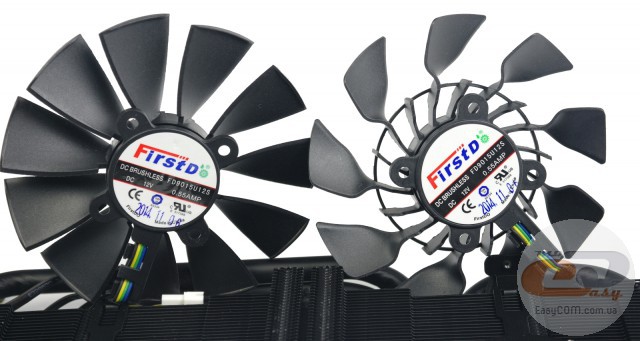

Безпосередньо самі вертушки виготовлені компанією FirstDo і мають маркування «FD9015U12S». Судячи з букви «S» у назві, вони побудовані на підшипниках ковзання (Sleeve bearing). Номінальна напруга їх роботи становить 12 В, а сила струму – 0,55 А, що дає в підсумку потужність в 6,6 Вт.

ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)

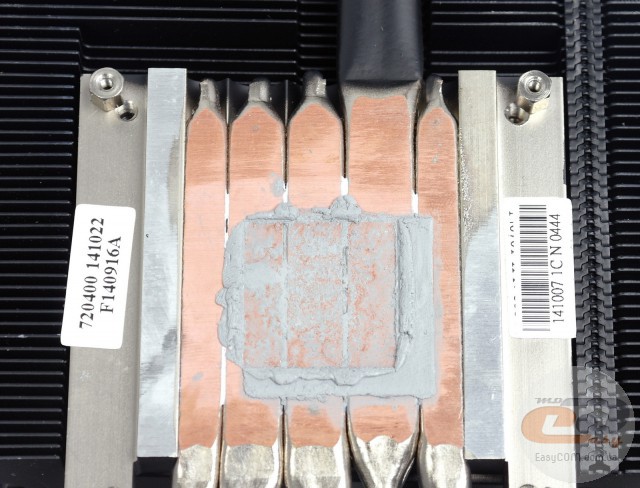

Для рівномірного розподілу тепла по всій площі радіатора застосовуються п'ять мідних теплових трубок діаметром 6-8-8-10-6 мм. Стандартно для кулерів DirectCU II використовується схема їх безпосереднього контакту з поверхнею графічного процесора через невеликий шар термопасти.

ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)



Для підвищення ефективності теплообміну теплові трубки надійно припаяні до ребер алюмінієвого радіатора та мідної основи. До того ж вони покриті захисним шаром для запобігання окисних процесів і для додання більш стильного вигляду.



ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)

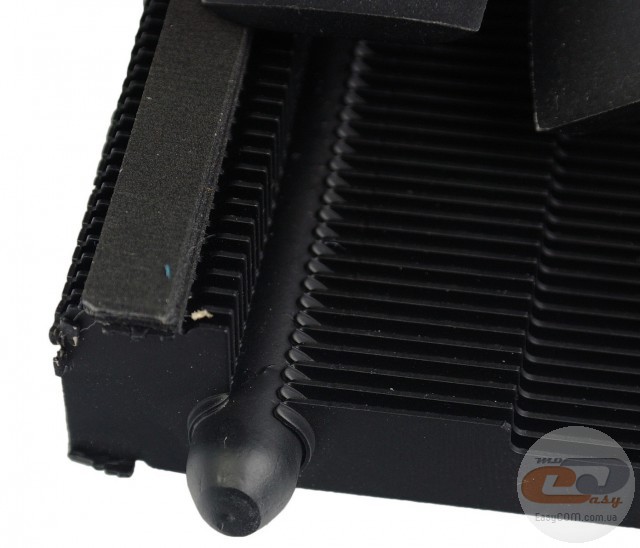

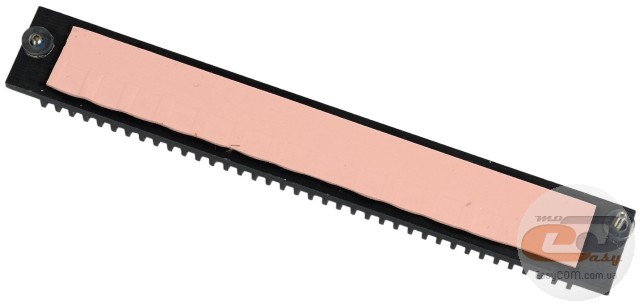

Для охолодження польових транзисторів підсистеми живлення використовується окремий елемент у вигляді низькопрофільного радіатора з термоінтерфейсом на звороті, а от чіпи пам'яті на лицьовій стороні плати, на жаль, позбавлені якого-небудь додаткового охолодження.

ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)

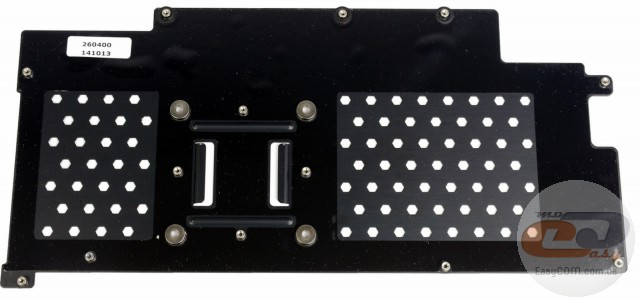

Пластина жорсткості на звороті відеоприскорювача позбавлена якого-небудь термоінтерфейсу, однак вона дуже сильно нагрівається в процесі роботи, тому використовується не тільки для підтримки масивної системи охолодження, запобігаючи пошкодженню друкованої плати, але й виконує роль додаткового радіатора.



ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)



При автоматичному регулюванні швидкості обертання вентиляторів, у режимі максимального навантаження, графічне ядро нагрілося до 64 градусів, а кулер, судячи з показів моніторингу, працював при цьому на 52% від своєї максимальної потужності. Суб'єктивно, шум знаходиться нижче середнього рівня.



ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)

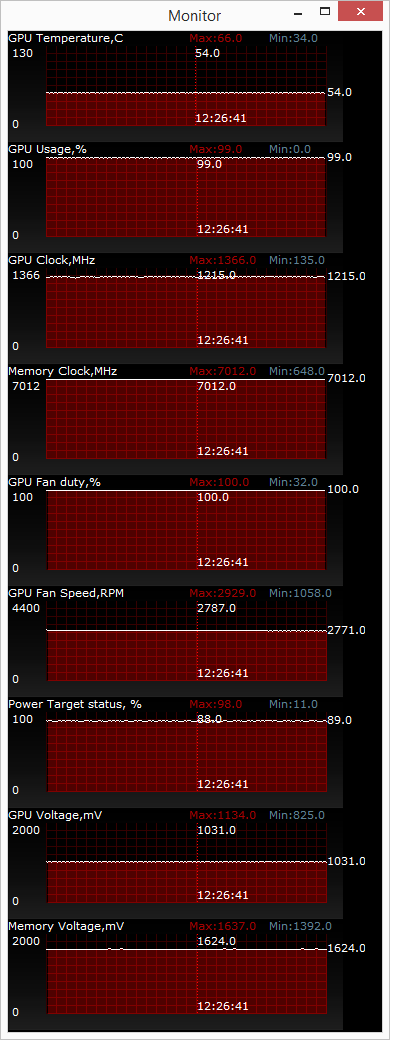

Після примусового збільшення швидкості обертання вентиляторів до максимального рівня, температура GPU опустилася до 54 градусів. Створюваний рівень шуму можна охарактеризувати як середній. При цьому він був цілком комфортним для тривалого використання, особливо для денного часу доби.



ASUS ROG Matrix Platinum GTX 980 (MATRIX-GTX980-P-4GD5)

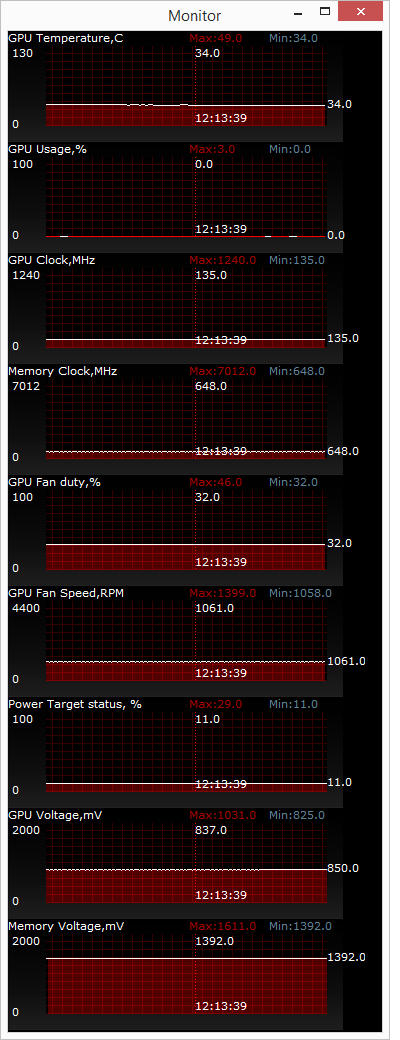

При відсутності навантаження частоти роботи графічного ядра та пам'яті автоматично знижуються, дозволяючи знизити їхнє енергоспоживання і тепловиділення. У такому режимі температура GPU не перевищувала 34 градуса, а відеокарта працювала абсолютно безшумно.

У підсумку фірмова система охолодження DirectCU II проявила себе з найкращого боку, забезпечивши не тільки комфортні температурні показники, але й продемонструвавши дуже низький рівень шуму навіть при максимальній швидкості обертання вентиляторів.
