Огляд і тестування відеокарти ASUS GeForce GTX 760 DirectCU II

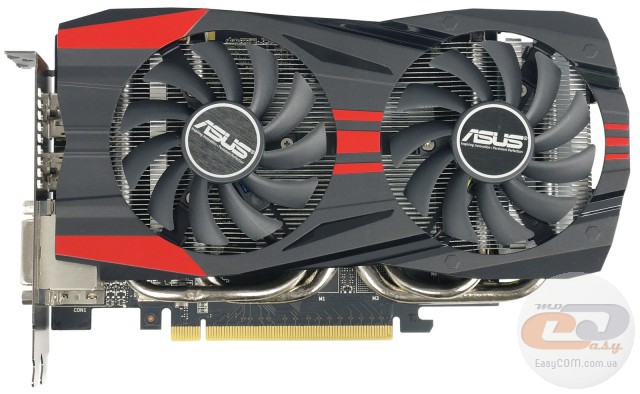

Не так давно до нас на тестування потрапив відеоадаптер ASUS GeForce GTX 760 DirectCU II OC, який сподобався наявністю заводської оптимізації, хорошого розгінного потенціалу, використанням тихої фірмової системи охолодження DirectCU II, а також високоякісною елементною базою.

Цього разу ми познайомимося з моделлю ASUS GeForce GTX 760 DirectCU II. Вона є дуже схожим пристроєм, який, судячи зі специфікації, відрізняється тільки використанням «референсних» частот графічного ядра. У поточному огляді ви довідаєтеся, наскільки багато спільного насправді між цими відеокартами, а також чи можна досягнути високих частот роботи більш доступного рішення, щоб наздогнати ASUS GeForce GTX 760 DirectCU II OC.

Специфікація:



Все цены на Asus+GTX760-DC2-2GD5

Як бачимо, відеокарта ASUS GeForce GTX 760 DirectCU II працює на рекомендованих компанією NVIDIA частотах GPU і пам'яті. Судячи зі специфікації, вона мало чим відрізняється від «референсного» рішення. Давайте тепер розглянемо новинку більш докладно.

Упаковка та комплектація

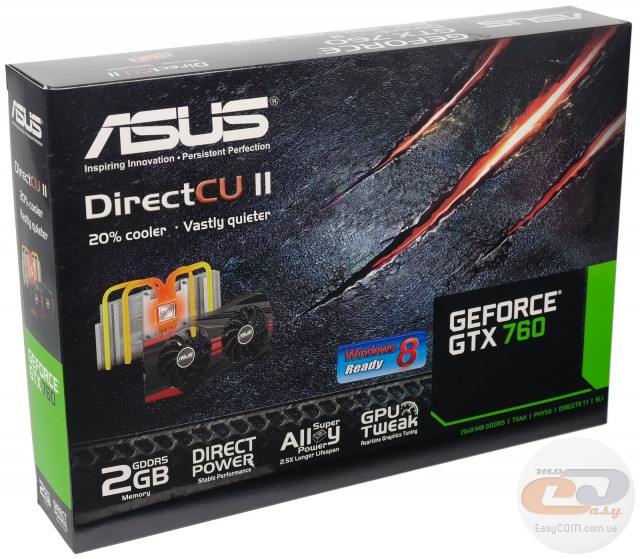

Коробка, в якій постачається ASUS GTX760-DC2-2GD5, має традиційне для відеокарт даного виробника оформлення. Тут відзначене використання фірмової системи охолодження DirectCU II, яка, згідно з написом на упаковці, на 20% ефективніша та набагато тихіша за еталонний аналог, у чому нам ще потрібно буде переконатися. Зображення нижче демонструє схему розташування теплових трубок, які відводять тепло безпосередньо від GPU. З самого низу перераховані особливості тестованого рішення, з якими більш докладно нас знайомить уже тильна сторона. Також не обійшлося без нагадування про повну сумісність новинки з операційною системою Windows 8.

Як вказує виробник, застосування технологій Direct Power і Super Alloy Power дозволяє на 15% знизити температуру друкованої плати відеокарти, а також підвищити її надійність і довговічність завдяки застосуванню високоякісних елементів.

Фірмова утиліта GPU Tweak дозволяє одержати інформацію про параметри відеоадаптера, стежити за різними показниками (швидкість обертання вентилятора, частота та температура графічного ядра і т.п.) і виконувати оптимізацію компонентів новинки.

Також на тильній стороні показане компонування інтерфейсної панелі пристрою і дванадцятьма мовами (у тому числі й російською) описані деякі особливості відеокарти.

На одній з боковин коробки присутній перелік вимог до системи, у яку планується встановлення ASUS GeForce GTX 760 DirectCU II. Особливу увагу тут слід звернути на мінімальну потужність блока живлення (500 Вт), наявність достатньо потужної лінії +12В (з підтримкою струму до 38 А) і присутність одного вільного 8-контактного роз’єму живлення PCIe.

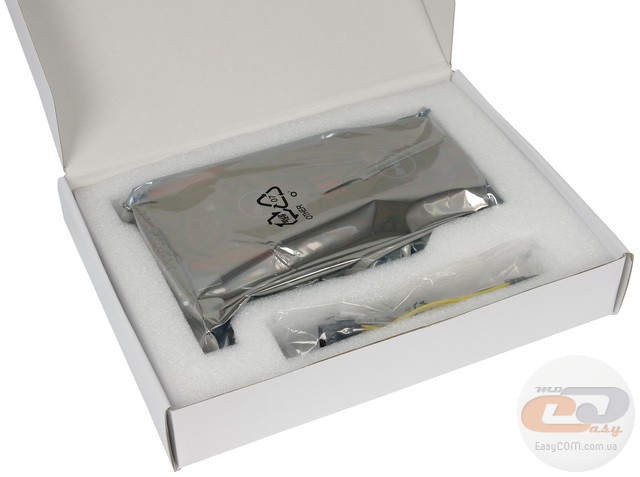

Хоча упаковка може здатися дещо тендітною, турбуватися немає про що – у ній знаходиться ще одна коробка, яка виконана з більш твердого картону. Всередині неї, у поролоновій вставці, лежить відеокарта в антистатичному пакеті. Усе вказує на те, що виробник належним чином подбав про збереженість пристрою в процесі транспортування.

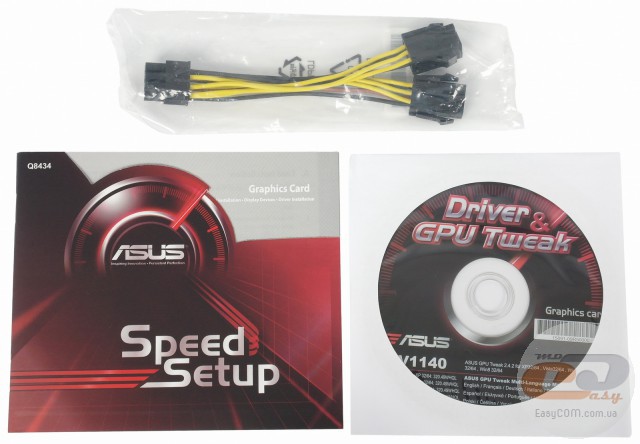

Комплектація ASUS GTX760-DC2-2GD5 включає:

• перехідник для живлення відеокарти (із двох 6-контактних на один 8-контактний);
• диск із драйверами та утилітами;
• інструкцію користувача.

Очевидно, виробник вирішив обійтися невеликим набором, який майже не вплине на вартість кінцевого пристрою. Таку комплектацію сміливо можна назвати оптимальною, тому що для більшості користувачів її буде цілком достатньо, а всі додаткові аксесуари, такі як міст NVIDIA SLI або перехідник для підключення аналогового монітора, при потребі можна придбати окремо.

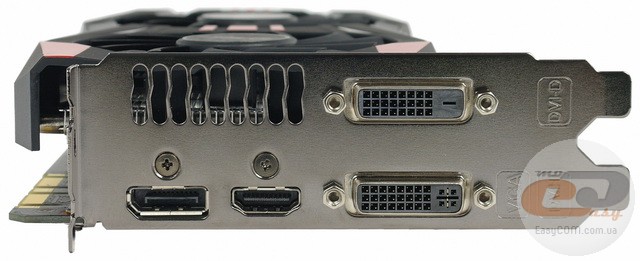

Для виведення зображення на інтерфейсній панелі присутні наступні порти:

• 1 x DVI-I;
• 1 x DVI-D;
• 1 х HDMI;
• 1 х DisplayPort.

Набір роз’ємів еталонний, і на даний момент є найбільш універсальним, оскільки дозволяє підключити будь-який сучасний монітор, а при використанні відповідного перехідника – і аналогові рішення з інтерфейсом D-Sub.

Підтримуються наступні роздільні здатності моніторів:

• цифрова - до 4096 x 2160;
• аналогова - до 2048 x 1536.

Зовнішній вигляд і елементна база

Друкована плата відеокарти ASUS GeForce GTX 760 DirectCU II, як і еталонний аналог, має невеликі розміри.

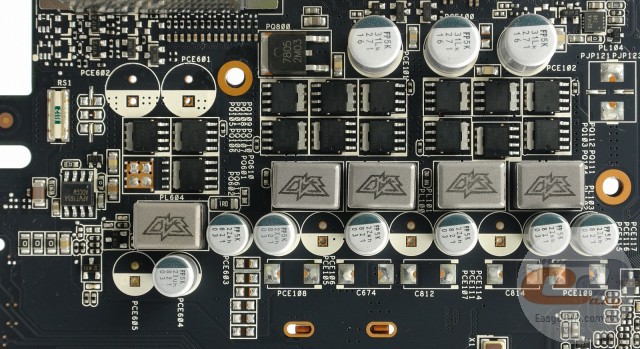

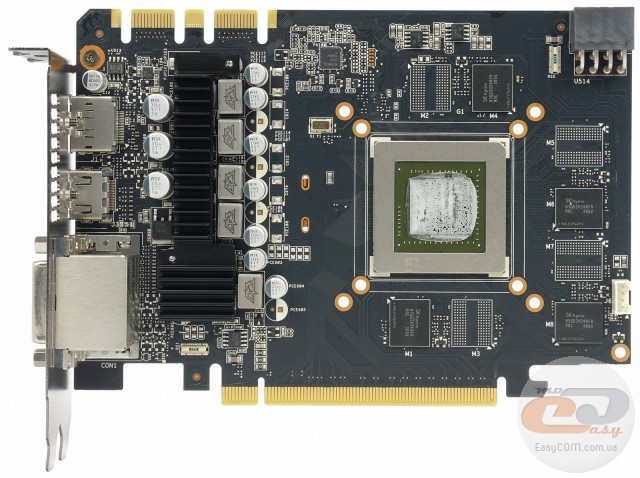

У підсистемі живлення новинки використовуються високоякісні компоненти, що відповідають концепції Super Alloy Power, серед яких присутні твердотільні конденсатори та дроселі з феритовими осердями. Живлення відеокарти здійснюється за 4+1-фазною схемою: чотири фази призначені для графічного ядра та одна – для чіпів пам'яті. Нагадаємо, що «референсна» схема включає на одну фазу живлення пам'яті більше.

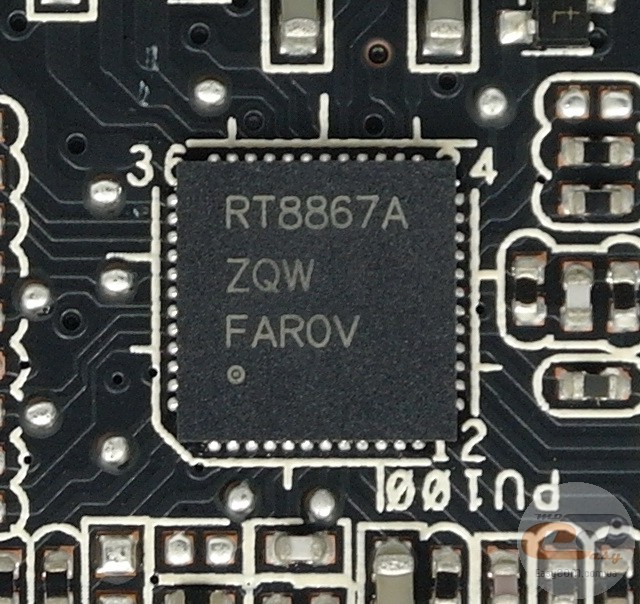

За подачу напруги на GPU відповідає 4-фазний ШІМ-контролер RT8867A виробництва компанії Richtek Technology Corporation, який підтримує активне перемикання фаз для зниження рівня енергоспоживання тестованого рішення.

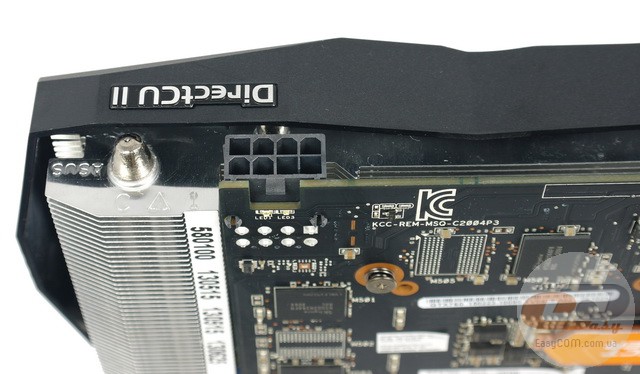

Для живлення графічного адаптера ASUS GTX760-DC2-2GD5 використовується один 8-контактний роз’єм замість двох 6-контактних в еталонній версії. Хоча таке рішення дозволило заощадити трохи місця, що досить важливо в настільки компактній платі, він дозволяє підвести до відеокарти ті ж 150 Вт, що й два шестиконтактні роз’єми. Ще 75 Вт новинка одержує через слот PCI Express х16. Нагадаємо, згідно з сайтом компанії NVIDIA, енергоспоживання моделей серії GeForce GTX 760 з еталонними частотами в режимі навантаження становить 170 Вт. Також слід зазначити, що, завдяки спеціальному прорізу на текстоліті, підключення та відключення роз’ємів живлення здійснюється без яких-небудь труднощів.

Два роз’єми NVIDIA SLI, присутні на друкованій платі, дозволяють об'єднати від двох до чотирьох адаптерів для проведення спільних графічних обчислень. Оскільки в комплект поставки тестованої відеокарти міст NVIDIA SLI не входить, у випадку потреби його доведеться придбати окремо.

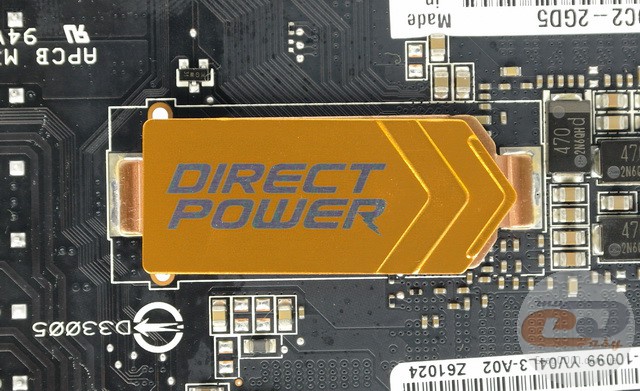

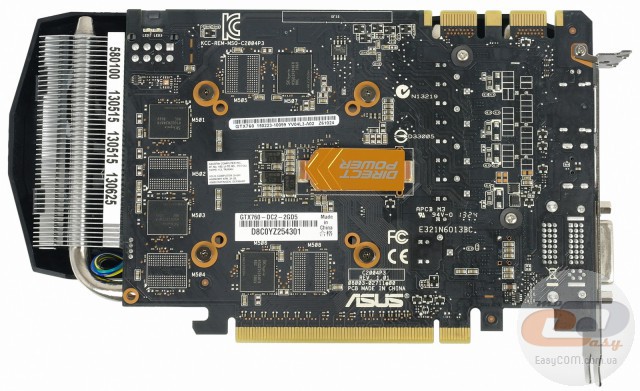

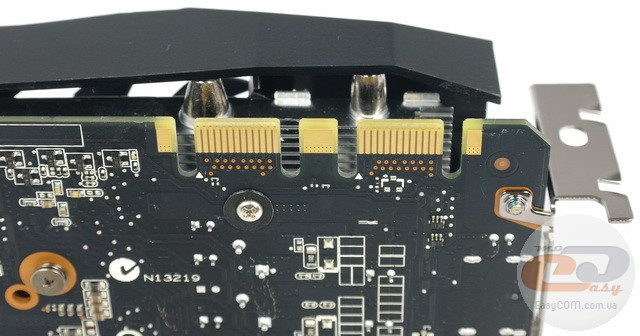

На звороті плати, так як і на лицьовій стороні, присутні чотири чіпи пам'яті та ще чотири посадкові місця, які використовуються у випадку створення 4-гігабайтної версії відеоадаптера. Невелика мідна пластина, розташована по центру текстоліту, є елементом концепції Direct Power і сприяє більш рівномірному розподілу тепла по платі, а також підвищує рівень захисту від електромагнітних перешкод.

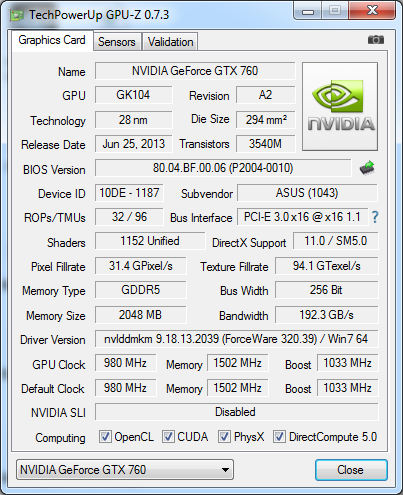

В основі відеокарти знаходиться графічний процесор NVIDIA GK104 з архітектурою Kepler, виготовлений за 28-нм техпроцесом. До його складу входять 1152 універсальні шейдерні конвеєри (або ядра CUDA згідно з термінологією NVIDIA) і 32 блоки растеризації. Графічне ядро працює на частоті 980 МГц (1033 МГц із урахуванням використання технології GPU Boost 2.0), а обмін даними з пам'яттю здійснюється через 256-бітну шину, яка забезпечує передачу 192,3 ГБ інформації за секунду.

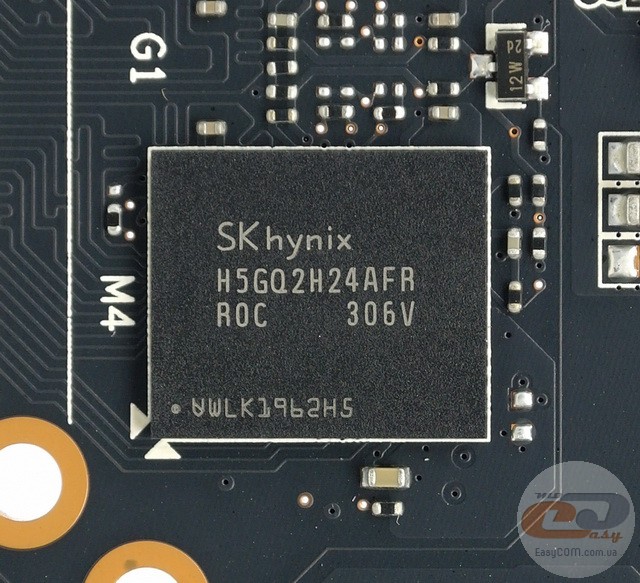

Пам'ять графічного адаптера ASUS GeForce GTX 760 DirectCU II, загальним обсягом 2 ГБ, набрана з 8-ми 256-мегабайтних чіпів H5GQ2H24AFR R0C виробництва компанії Hynix. З кожної сторони плати присутні по 4 чіпи, номінальна частота роботи яких становить 6000 МГц.

Система охолодження

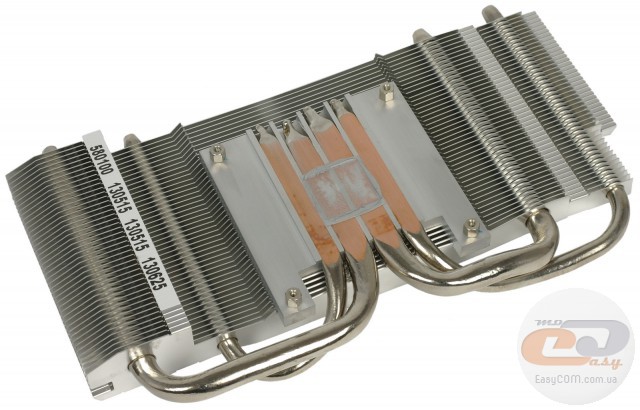

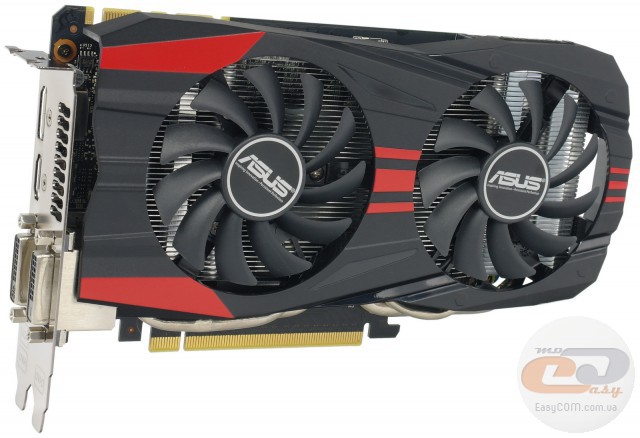

Система охолодження DirectCU II має середні розміри, але виступає за межі друкованої плати внаслідок компактності останньої. Вона включає два вентилятори та радіатор з чотирма тепловими трубками. Пластиковий кожух має звичне чорно-червоне виконання, яке дуже часто зустрічається у відеокартах під брендом ASUS.

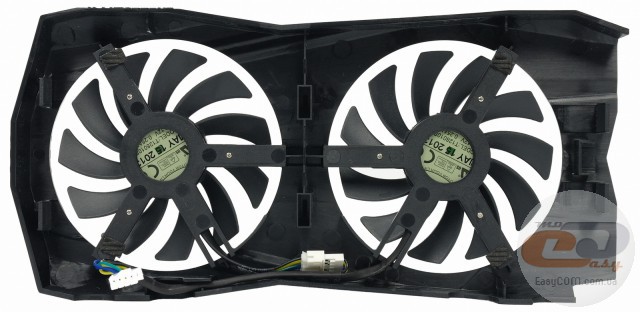

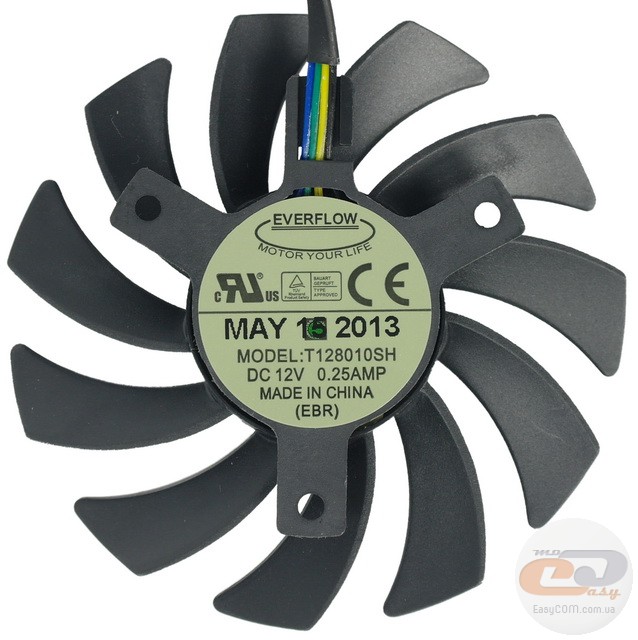

Вентилятори, використовувані в тестованому рішенні, представлені двома 75-мм моделями EVERFLOW T128010SH і підключаються до одного 4-контактного роз’єму на друкованій платі.

У якості пасивного елемента кулера виступає досить великий радіатор з чотирма мідними тепловими трубками – по дві діаметром 6 і 8 мм. Щоб уникнути окиснення трубки покриті шаром нікелю, що дозволить їм надовго зберегти високі теплопровідні властивості.

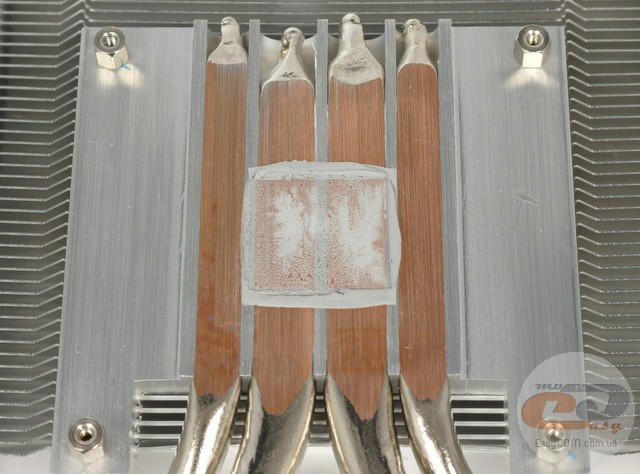

Біля самої основи нікель на трубках відсутній, завдяки чому мідь контактує з графічним ядром лише за допомогою термопасти. Зверніть увагу, що кришка графічного процесора контактує тільки із двома внутрішніми трубками діаметром 8 мм. У цьому випадку ефективність можна було б поліпшити ще більше, якби між 8-ми та 6-ти міліметровими тепловими трубками не було алюмінієвих роздільників.

Відзначимо, що відсутність припою в місцях кріплення трубок до ребер радіатора і до основи знижує вартість виробництва відеокарти, але й зменшує ефективність роботи кулера.

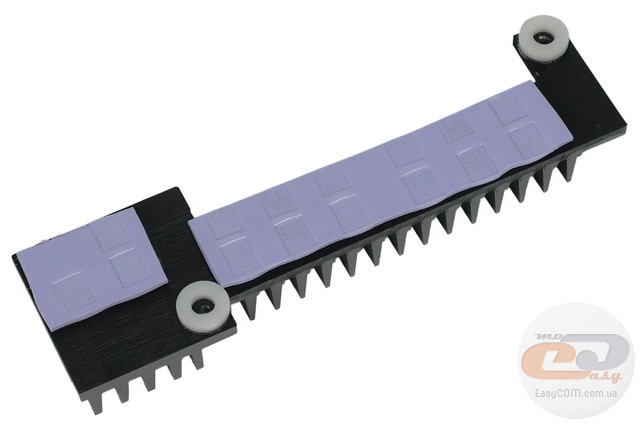

Для охолодження транзисторів у колі живлення використовується невеликий радіатор, тепло на який передається за допомогою термопрокладки. Інші ж елементи, такі як ШІМ-контролер і чіпи пам'яті, позбавлені додаткового охолодження, що може негативно відобразитися на процесі розгону компонентів.

Тестування системи охолодження відеокарти ASUS GeForce GTX 760 DirectCU II ми проводили за допомогою утиліти ASUS GPU Tweak.

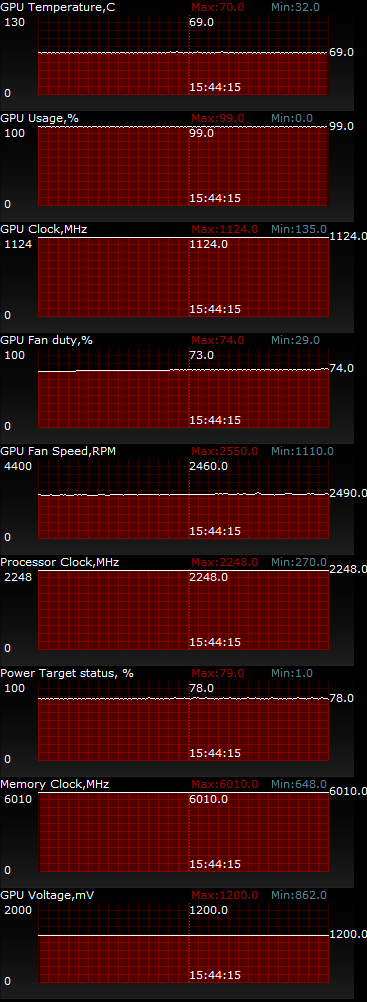

У режимі автоматичного регулювання швидкості обертання лопатей, при максимальному навантаженні графічного ядра, його температура зафіксувалася на позначці 69°C. Швидкість обертання вентиляторів при цьому становила 74% від максимальної – близько 2500 об/хв. У цьому режимі рівень шуму за суб'єктивними оцінками нижчий середнього, і сама система охолодження працює досить тихо.

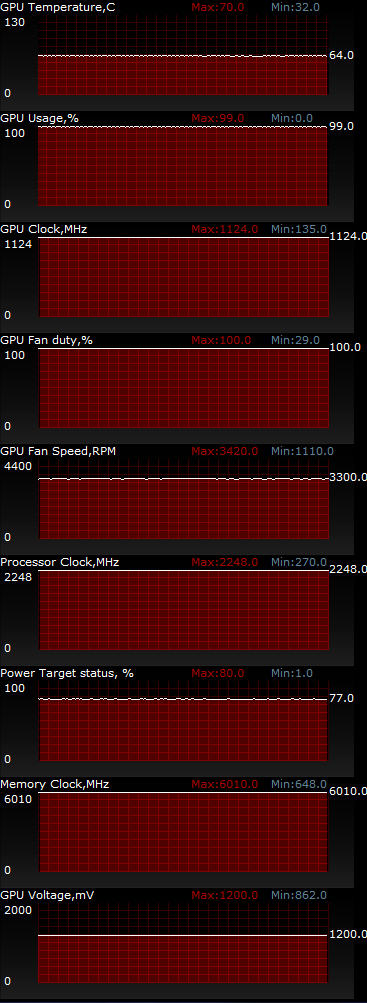

Максимальна швидкість обертання вентиляторів супроводжується помітним шумом, який можна охарактеризувати як «вищий за середній», при цьому він не комфортний для тривалого використання. На температурних показниках даний режим відобразився позитивним чином – збільшення швидкості до 3300 об/хв зменшило температуру графічного ядра до 64°C, але, враховуючи збільшення шумового тла, ціль явно не виправдовує засобів. Звичайно ж, даний режим використовувався для вивчення можливостей застосовуваної системи охолодження, і може бути ввімкнений тільки примусово, тому до мінусів СО DirectCU II даний факт віднести не можна.

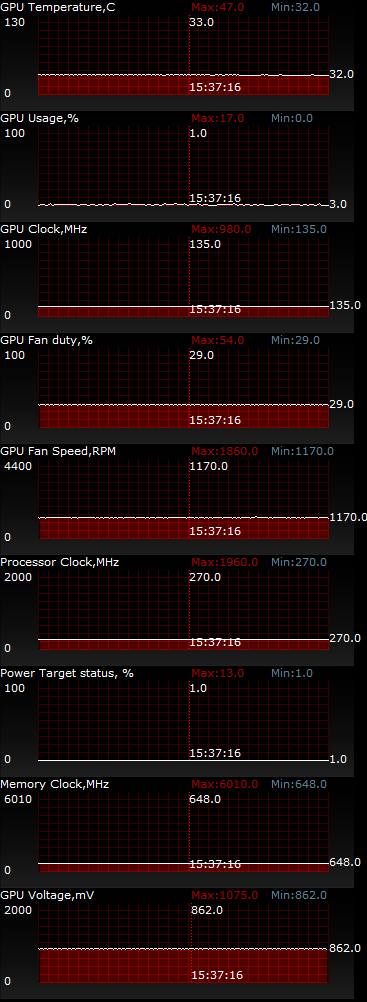

Зниження тактової частоти в простої супроводжується падінням швидкості обертання лопатей вентиляторів до 1170 об/хв, а температура GPU опускається до 32°C. При цьому шум від СО нерозрізнений на тлі інших компонентів.

Ті, хто вже знайомий з відеокартою ASUS GeForce GTX 760 DirectCU II OC, безсумнівно помітять, що і упаковка, й зовнішній вигляд, і друкована плата з елементами на ній – все перераховане вище в новинці повністю ідентичне. Єдиною поміченою відмінністю є застосування вентиляторів іншого виробника.
