Тестування відеокарти ASUS ENGTX285/HTDI/1GD3 на NVIDIA GeForce GTX 285

20-12-2009

На сьогоднішній день відеокарти з графічним ядром GT200 не є вже «топовим» рішенням для самих нових ігор, однак їх цілком вистачає для забезпечення високої продуктивності. Вже випущено багато варіантів прискорювачів на попереднему кращому графічному процесорі NVIDIA GeForce GTX 285, причому як в еталонних версіях, так і перероблених. Зараз ринок просто насичений різноманітністю відеокарт з підтримкою DirectХ 10 і з нетерпінням чекає поповнень у вигляді графічних адаптерів з підтримкою нового API DirectХ 11. І поки новий API не став масово застосовуватися, компанії виробники намагаються зробити різноманітніше асортимент на існуючих графічних чіпах, доводячи рішення на них до досконалості та при цьому зменшуючи вартість.

Еталонна версія NVIDIA GeForce GTX 285

Раніше ми вже тестували розігнаний відеоприскорювач на NVIDIA GeForce GTX 285, який був представлений компанією ZOTAC в особі GeForce GTX 285 AMP Edition. Сьогодні ми маємо покращений зразок прискорювача на GeForce GTX 285 від компанії ASUS, і ми спробуємо порівняти його продуктивність з прискореним рішенням від ZOTAC і копією еталонного прискорювача від GIGABYTE. Також буде цікаво порівняти це рішення з нинішнім лідером одночіпових відеокарт на даний момент – рішенням на Radeon HD 5870, який не дуже давно запропонувала AMD. Причому вартість нового рішення приблизно на 40% перевищує вартість оновленої версії відеокарти на NVIDIA GeForce GTX 285 від ASUS. І буде цікаво подивитися чи варто переплачувати за продуктивність, яку нам пропонують рішення на NVIDIA GeForce GTX295 і AMD Radeon 4870 X2. Спочатку безпосередньо порівняємо їх технічні характеристики в одній таблиці:

Модель

ASUS ENGTX285/HTDI/1GD3

ZOTAC GeForce GTX 285 AMP! Edition

ZOTAC GeForce GTX 295

GIGABYTE Radeon HD 4870 X2

GIGABYTE Radeon HD 5870

Графічний чіп

GT200-350-B3

GT200-350-B3

GT200-400-B3

RV770 XT

RV870 PRO

Частота ядра, МГц

648

702

576

750

850

Частота  шейдерного домену, МГц

1476

1512

1242

-

-

Кількість уніфікованих процесорів

240

240

480

1600

1600

Кількість блоків фільтрації текстур

80

80

160

80

80

Кількість блоків ROPs

32

32

56

32

32

Об'єм пам'яті, МБ

1024

1024

1792

2048

1024

Ефективна частота пам'яті, МГц

2484

2592

1998

3600

4800

Тип пам'яті

GDDR3

GDDR3

GDDR3

GDDR5

GDDR5

Розрядність шини пам'яті, біт

512

512

2х 448

2x 256

256

Пропускаючи здатність пам'яті, ГБ/с

159

165,9

111,9

115,2

153,6

Кількість транзисторів, млрд

1,408

1,408

2,8

2x 0,956

2,15

Технічний процес виробництва, нм

55

55

55

55

40

Максимальне енергоспоживання, Вт

323

314

396

455

310

Середня роздрібна вартість, $

390

380

510

420

540

Як ми бачимо, невеликі відмінності між двома подібними відеокартами є, однак вони не значні, хоча і дозволяють сказати, що ZOTAC GeForce GTX 285 AMP! Edition буде трохи швидше, а ось на скільки і чи можна за допомогою розгону нівелювати цей розрив ми і з'ясуємо в процесі тестування. А зараз давайте більш докладно розглянемо графічний прискорювач ASUS ENGTX285/HTDI/1GD3.

ASUS ENGTX285/HTDI/1GD3 на базі NVIDIA GeForce GTX 285

Розглянемо основні специфікації, які повідомляють нас написи на упаковці, а також узагальнимо інформацію, наявну на офіційному сайті виробника.

Виробник

ASUS

Модель

ENGTX285/HTDI/1GD3

Графічне ядро

GT200-350-B3 (NVIDIA GeForce GTX 285)

Кількість уніфікованих процесорів

240

Частота ядра (шейдерного домену), МГц

648 (1476)

Об'єм пам'яті, МБ

1024

Тип пам'яті

GDDR3

Частота (ефективна) пам'яті, МГц

1242 (2484)

Шина пам'яті, біт

512

Підтримувані технології

NVIDIA PureVideo HD
NVIDIA Quantum
NVIDIA PhysX
NVIDIA CUDA

Підтримувані API

DirectХ 10.0 (Shader Model 4.0)
OpenGL 2.1

Інтерфейс підключення

PCI Express 2.0 x16

Максимальна роздільна здатність

 До 2560 x 1600 у режимі Dual-Link DVI
 До 2048 х 1536 при 85 Гц по аналоговому VGA
 До 1080i через HDTV-Out

Виходи

2 x DVI-I
 S-Video
HDMI

Підтримка HDCP
Декодування HD-відео

 Є
 H.264, VC-1, MPEG2 і WMV9

Драйвера

Свіжі драйвери завжди можна скачати з:
- сайта підтримки;
- сайта виробника.

Сайт виробника

http://www.asus.com/

Поставляється відеокарта в картонній коробці, розфарбованій переважно в чорно-зелені кольори, із зображенням вершника на коні, який є логотипом цілої серії відеокарт ASUS. На фронтальній стороні упаковки великими буквами написана назва відеокарти, об'єм і тип пам'яті, підтримувані технології, а також є картинка, яка говорить про те, що завдяки використанню суперконденсатора відеокарта на 15% менше гріється і відповідно на стільки ж тихіше.

На звороті коробки ми зможемо побачити перелік основних переваг даного прискорювача, ряд нововведень, які компанія ASUS постійно вдосконалить для своїх продуктів, а також мінімальні вимоги до системи для благополучної роботи відеокарти. Все це можна спостерігати на десяти мовах, серед яких є і російська.

Знявши основну упаковку, споживач наткнеться на ще одну коробку, яка вже зроблена з більш товстого картону чорного кольору. У ній і складені всі приналежності, і сама відеокарта.

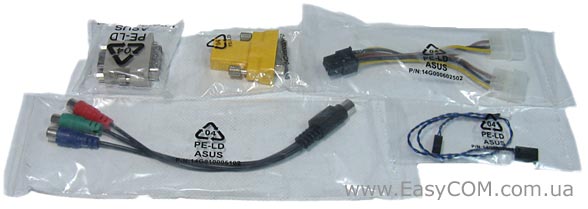

Комплектація відеокарти є досить таки стандартною і нічого особливого собою не представляє. Єдина відмінність – у комплект увійшла бонусна карта, яка дозволяє скачати ліцензійну гру на вибір, а також рекламний буклет з продуктами від ASUS. Все-таки комплект поставки складається з наступного:

  • диск з драйверами;
  • диск з фірмовими утилітами;
  • інструкція з встановлення відеокарти;
  • інструкція з підключення HDMI і SPDIF-кабеля;
  • цифровий ключ для скачування бонусної гри;
  • рекламна книжечка;

  • перехідник з 2-x Molex (живлення периферійних пристроїв) на 6-pin  PCI-Express;
  • перехідник з DVI на VGA;
  • перехідник c DVI на HDMI;
  • кабель для підключення виходу SPDIF звукової карти до відеокарти;
  • перехідник з TV-Out на компонентний роз’єм HDTV.

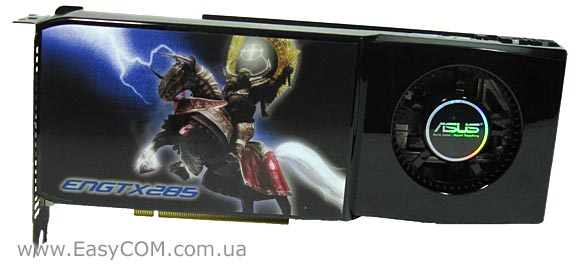

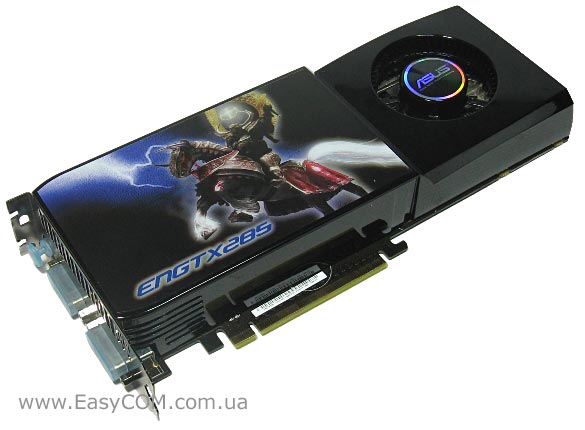

Зовні відеокарта нічим не відрізняється від інших прискорювачів на NVIDIA GeForce GTX 285. Єдині відмітні ознаки – оформлення системи охолодження. Компанія ASUS приклеїла на кожух кулера наклейку з зображенням лицаря на коні, а також наклейку зі своїм логотипом на вентилятор.

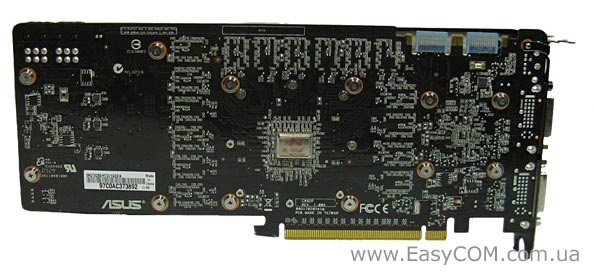

Зворотна сторона відеокарти не закрита додатковою кришкою, тому ми зможемо без проблем її розглянути. Як ми бачимо, відеокарта виконана на друкованій платі чорного кольору, а по центру розмістився габаритний конденсатор виробництва FUJITSU. Подібні конденсатори використовувалися тільки у двох рішеннях від ASUS, крім розглянутої нами відеокарти він також встановлений на ASUS EAH4890 TOP.

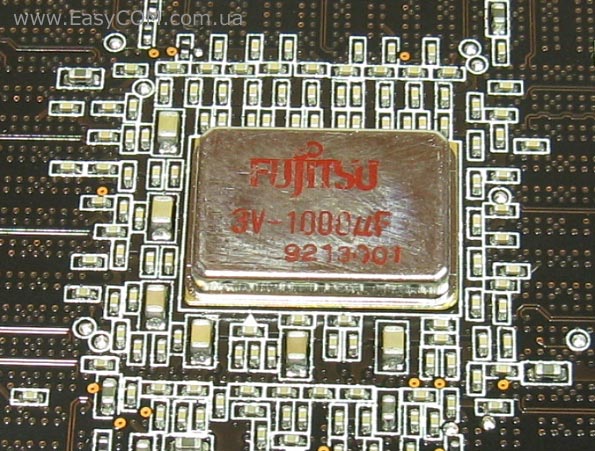

Використання конденсатора FUJITSU 3V-1000 μF дозволить збільшити стандартний час роботи відеоприскорювача при нормальному режимі експлуатації, а також надає можливість продовжити роботу відеокарти до 5000 годин при температурі близько 108 °C, тобто у випадку серйозного розгону. Його використання дозволило поліпшити схему живлення, внаслідок чого вдалося понизити температуру графічного ядра на 15%, у порівнянні з рішеннями на стандартній елементній базі, про що було згадано на лицьовій стороні упаковки відеокарти.

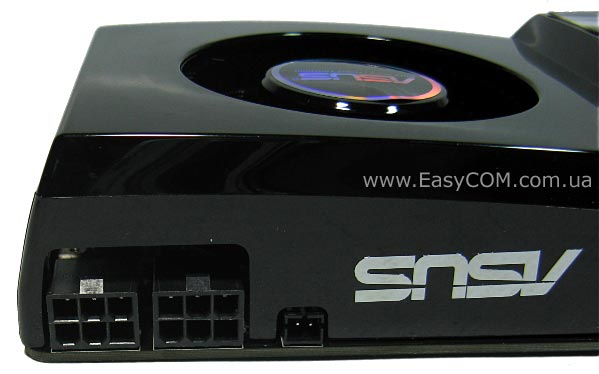

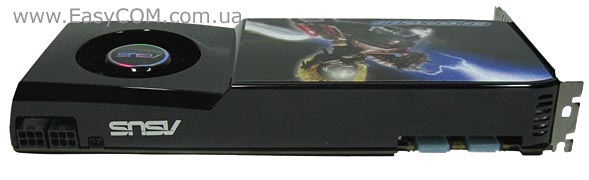

На верхній частині відеокарти немає нічого особливого, тут розташувалися два шестиконтактні роз’єми для підключення додаткового живлення, а рядком біля них розміщений цифровий аудіовхід  SPDIF, який дозволяє мікшувати аудіосигнал з відеосигналом при використанні перехідника на HDMI.

На протилежній стороні розмістилися два роз’єми для підключення містків SLI, що дозволяє поєднувати до трьох подібних відеоадаптерів у режимі Triple-SLI.

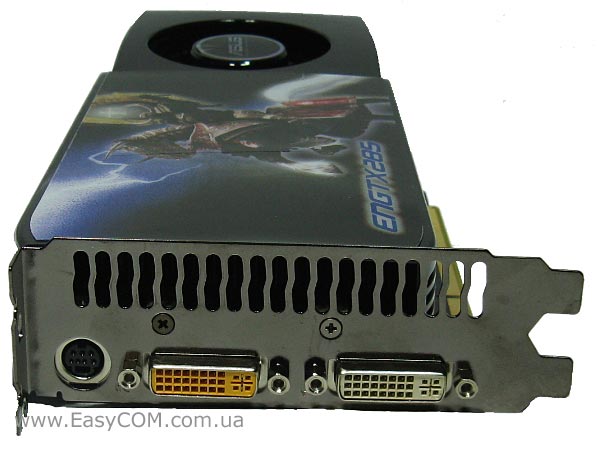

На інтерфейсній панелі відеокарти розташовано два DVI-роз’єми, а також роз’єм TV-Out. Над портами можна побачити сітку, через яку за допомогою турбіни виводиться нагріте повітря за межі корпусу.

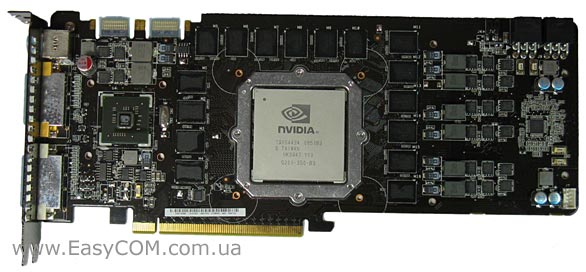

Знявши систему охолодження, ми можемо розглянути основні елементи, з яких складається відеокарта. З ключових чіпів можна виділити сам графічний процесор, мікросхеми пам'яті, і чіп NVIO2, відповідальний за відео виходи. Також варто звернути увагу на помітну переробку стабілізатор живлення, у якому, на відміну від еталонних версій відеокарт на NVIDIA GeForce GTX 285, присутні всі елементи.

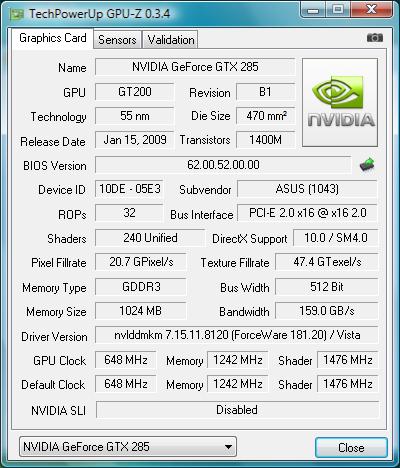

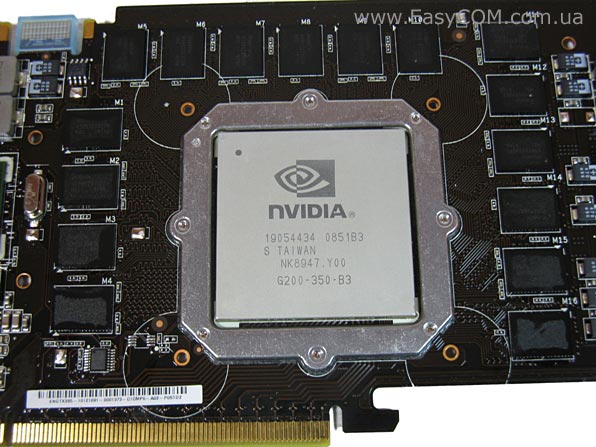

Ядром цієї відеокарти є графічний процесор GT200-350-B3, який і називається NVIDIA GeForce GTX 285. Це графічне ядро виконане по 55 нм техпроцесу і має площу 470 мм², а частота його роботи становить 648 МГц для растрового домена і 1476 МГц для уніфікованих потокових процесорів.

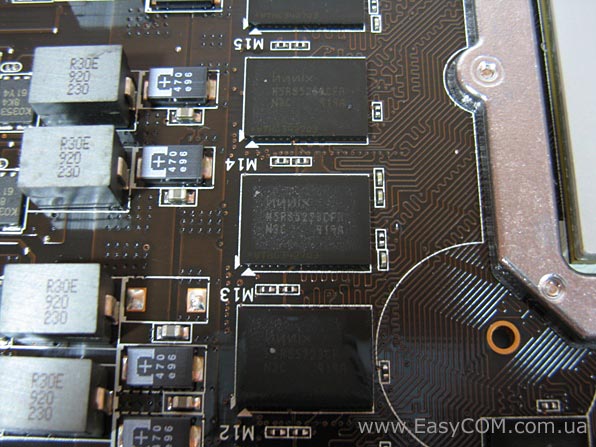

Навколо графічного ядра розміщені чіпи відеопам'яті. Сумарний об'єм пам'яті становить 1024 МБ, який набраний 16-ю чіпами виробництва Hynix, що працюють на стандартній частоті 1242 МГц.

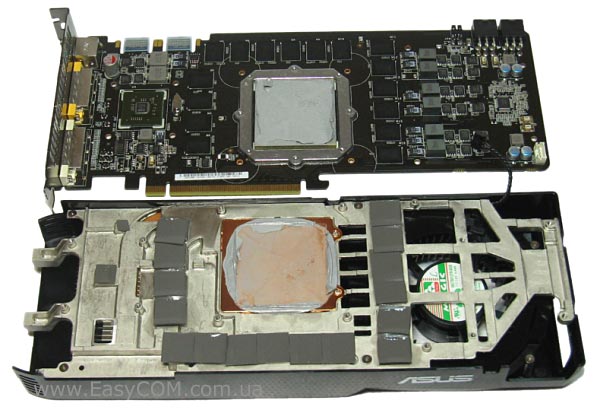

Система охолодження відеокарти являє собою стандартну двослотову турбіну, у якості радіатора якої виступає пакет алюмінієвих пластин на мідних теплових трубках, які виходять з мідної основи для більш ефективного тепловідведення. Продувається радіатор вентилятором турбінного типу.

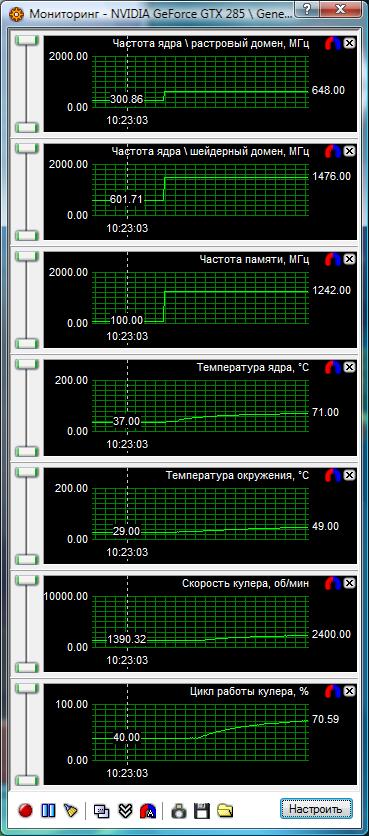

При мінімальному навантаженні на відеокарту система охолодження є дуже тихою, практично нечутною.

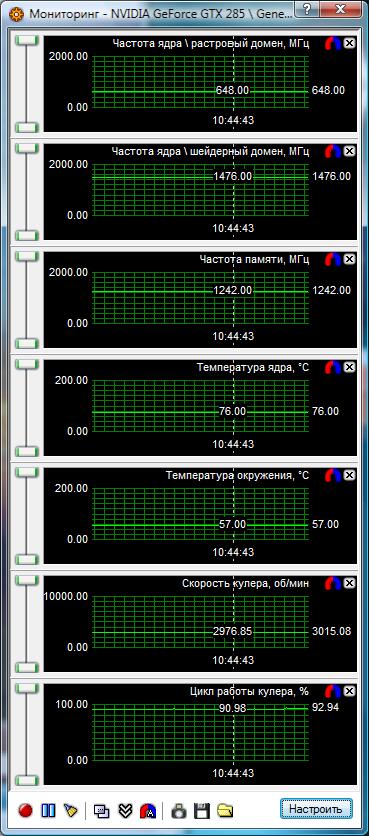

Однак при повному навантаженні, вентилятор може розганяти до 3000 об/хв. При цьому чутний суттєвий гул, який видає сильний потік повітря, проходячи через сітку вихідного вентиляційного отвору. Однак до такої швидкості турбіна розкручується тільки при тривалому навантаженні за допомогою спеціальних тестів, а у звичайному режимі роботи вона обертається трохи повільніше, не викликаючи сильного шуму.
