Огляд оригінальної відеокарти ASUS EN8600GT OC Gear з зовнішнім модулем для розгону

07-11-2007

Виносні модулі або додаткові панелі для швидкого доступу до різних функцій пристроїв або просто відображення різної корисної інформації сьогодні ввійшли в моду. Ось і ASUS, не бажаючи залишатися осторонь, запропонувала не дуже дорогу відеокарту, яка укомплектована додатковим модулем для простого і наочного розгону, а також керування іншими функціями і надання інформації про такий важливий параметр як температура графічного процесора - зустрічаємо ASUS EN8600GT OC GEAR/HTDP/256M.

ASUS EN8600GT OC GEAR/HTDP/256M

Ось якими характеристиками володіє ця відеокарта:

Модель

ASUS EN8600GT OC GEAR/HTDP/256M

Графічне ядро

NVIDIA GeForce 8600 GT (G84)

Конвеєра

32 уніфікованих

Підтримувані API

DirectХ 10.0
OpenGL 2.0

Частота ядра

540-700 МГц

Об'єм пам'яті

256 Мб GDDR3

Частота пам'яті

700 MГц (1400 МГц DDR)

Шина пам'яті

128 біт

Стандарт шини

PCI Express X16

Максимальна роздільна здатність

До 2560 x 1600

Виходи

2x DVI-I (VGA тільки через перехідник з DVI на VGA)
TV-Out  (HDTV, S-Video і Composite)

Підтримка HDCP

Присутня
(за умови підтримки іншими компонентами системи)

Драйвери

Свіжі драйвери можна завантажити з:
- сайту виробника відеокарти;
- сайту виробника GPU.

Сайт виробника

http://www.asus.com.tw/

Середня вартість

Подивитися в price.ua.
Подивитися в price.ru.

Вже згідно специфікації бачимо цікаву особливість цієї відеокарти - частота графічного процесора може змінюватися в межах 540-700 МГц. Для реалізації цієї можливості і додається спеціальний модуль OC Gear, на можливостях якого ми зупинимося трохи пізніше, а поки, традиційно, почнемо знайомство з упаковкою.

ASUS EN8600GT OC GEAR/HTDP/256M

ASUS EN8600GT OC GEAR/HTDP/256M

Відеокарта поставлятися в дуже великій подвійній картонній коробці з досить помітним оформленням. На лицьовій стороні упаковки найбільше уваги приділено модулю, який додається, OC Gear, та допоможе «легким рухом руки» прискорити відеокарту на 30%. Зворотний бік коробки більш інформативний, де основна увага приділяється можливостях супровідного програмного забезпечення, а технічні особливості представлені тільки у вигляді загального переліку можливостей графічного процесора. Для полегшення транспортування упаковки маємо пластикову ручку.

ASUS EN8600GT OC GEAR/HTDP/256M

Бічна частина коробки розкривається, на зразок книги, надаючи більш детальну інформацію про програмний продукт Gamer OSD, який дозволяє керувати відеокартою без переривання гри, робити захват відео і окремих кадрів, а також спілкуватися під час онлайн-гри через веб-камеру. Також докладно розписані можливості і характеристики модуля  OC Gear, та наведена схема його підключення, але спочатку його потрібно дістати з упаковки.

ASUS EN8600GT OC GEAR/HTDP/256M

ASUS EN8600GT OC GEAR/HTDP/256M

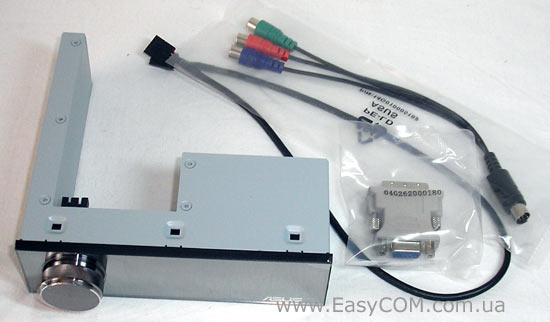

В комплекті з відеокартою можна знайти багато корисного:

  • Перехідник з VGA на DVI;
  • Перехідник на покомпонентний HDTV-Out;
  • Модуль OC Gear і внутрішній USB-кабель для його підключення;
  • Інструкція до OC Gear;
  • Допомога зі швидкого встановлення відеокарти (загальне для всієї серії);
  • 3 CD-диски з драйверами для відеокарти і OC Gear, а також багатомовним посібником до відеокарти;
  • Фірмова папка на 16 оптичних дисків.

ASUS EN8600GT OC GEAR/HTDP/256M

ASUS EN8600GT OC GEAR/HTDP/256M

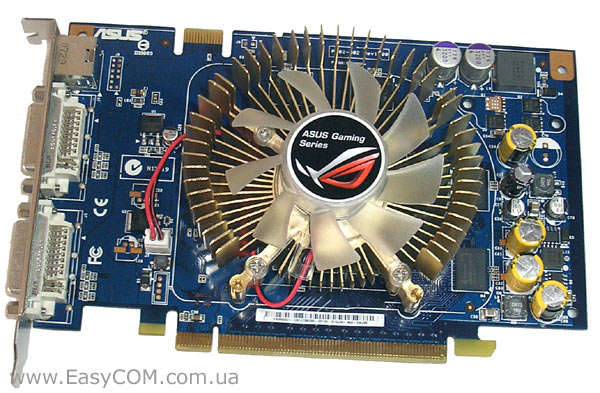

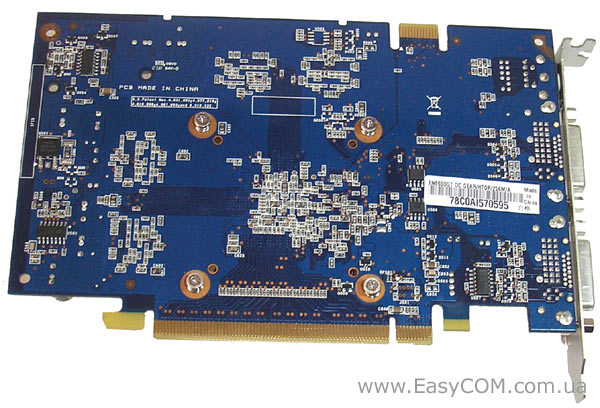

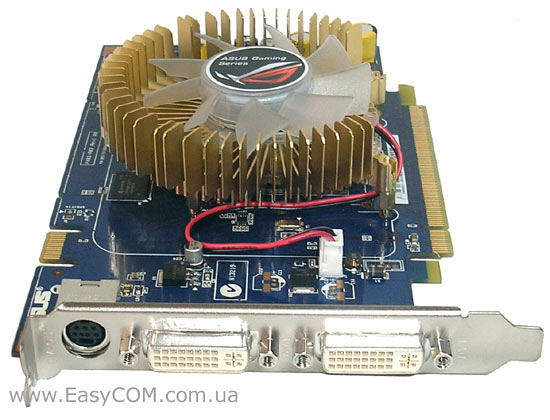

Відеокарта виконана на синьому текстоліті стандартного розведення, але вигідно відрізняється від подібних рішень використанням більш продуктивної і тихої, хоча і габаритної, системи охолодження, яка складається з розетки алюміньових пелюстків, пофарбованих під мідь. Звертаємо увагу, що живлення вентилятора здійснюється від двоконтактного роз’єму живлення - чотирьохконтактний, який більше пристосований для виміру швидкості обертання і керування нею, не реалізований.

ASUS EN8600GT OC GEAR/HTDP/256M

З роз’ємів комунікацій маємо звичний набір: TV-Out і два комбінованих роз’єми DVI-I. При необхідності підключення аналогових моніторів доведеться користуватися перехідниками, один з яких присутній в комплекті.

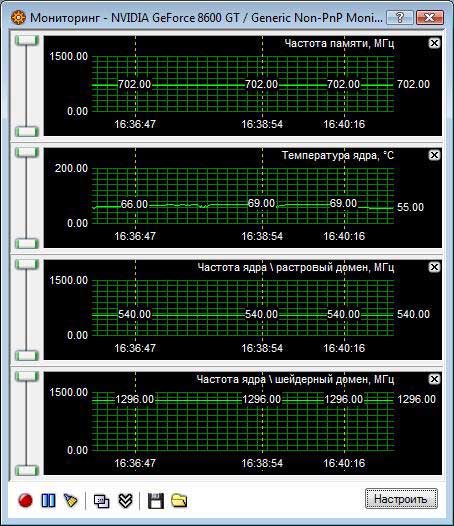

В якості основи відеокарти використовується графічне ядро G84 (GeForce 8600GT), другої ревізії. Частота роботи графічного процесора за замовчуванням становить 540 МГц. Цей GPU має 32 уніфікованих потокових процесора, які працюють на завищеній частоті майже 1300 МГц. Також у графічному процесорі присутні 16 текстурних блоків, 16 блоків фільтрації текстур і 8 каналів растеризації. Для обміну даними з відеопам'яттю використовується 128-розрядна шина.

ASUS EN8600GT OC GEAR/HTDP/256M

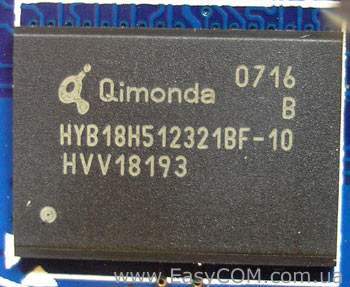

На відеокарті встановлено 256 Мб відеопам'яті, яка набрана чотирма мікросхемами GDDR3 Qimonda HYB18H512321BF-10 з часом відгуку, згідно специфікації, 1 нс, що відповідає частоті 1000 МГц (2000 МГц DDR). Але на відеокарті чіпи пам'яті працюють повільніше, всього 1400 МГц DDR, що не дивно, бо для роботи на повній частоті потрібна напруга живлення 2,0 В, а стандартна друкована плата розрахована на живлення пам'яті від 1,8 В.

ASUS EN8600GT OC GEAR/HTDP/256M

OC Gear

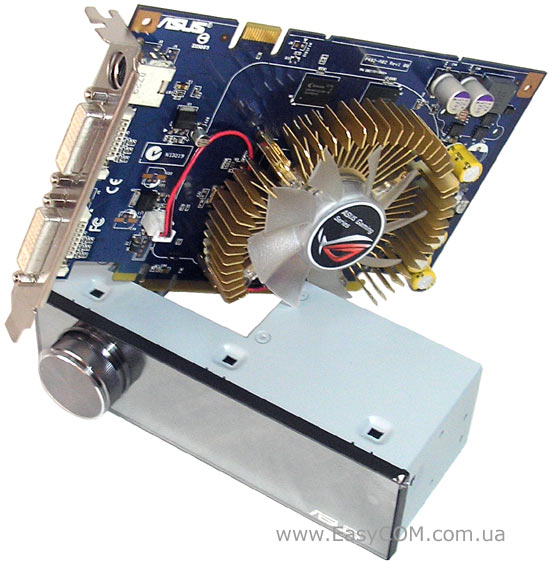

Якби не цей модуль в комплекті, то розглянута відеокарта була б черговою стандартною GeForce 8600 GT з нестандартною системою охолодження. А так це цілий комплекс з відеокарти, готовою до розгону, модуля для розгону і виконання інших корисних функцій, а також набору обов'язкового допоміжного програмного забезпечення.

ASUS EN8600GT OC GEAR/HTDP/256M

ASUS EN8600GT OC GEAR/HTDP/256M

На жаль, модуль OC Gear має тільки дзеркально-чорний варіант виконання, що буде сполучатися далеко не з кожним корпусом.

Модель

OC GEAR

Інтерфейс

Внутришній 4-Pin USB connector

Споживана потужність, Вт

5

Розміри LED-екрану, мм

89 х 31,6

Розміри, мм

148.5 х 42,6 х 139,6

Відображувані параметри

1.Рівень гучності звуку
 2. Швидкість GPU
 3. Температура GPU
 4. Поточна частота відновлення кадрів (FPS)
5. Швидкість GPU Fan

Керування функціями

1. Рівень гучності звуку
 2. Швидкість GPU
 3. Швидкість GPU Fan

Сумісність

Всі відеокарти ASUS

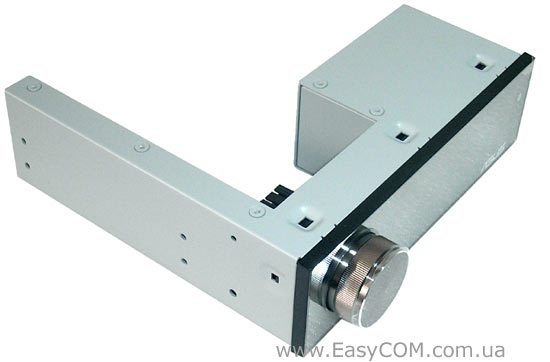

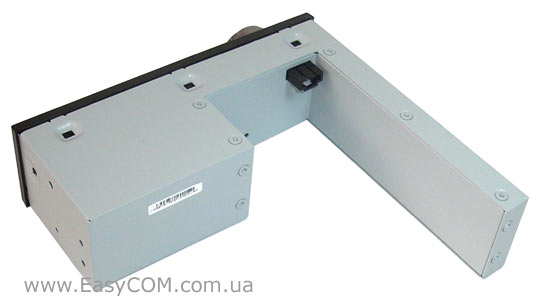

Встановлюється цей цікавий пристрій у відсік 5,25” системного блоку, звертаючись до користувача яскравим рідкокристалічним табло і багатофункціональною ручкою керування.

ASUS EN8600GT OC GEAR/HTDP/256M

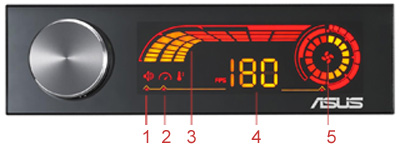

Проводиться індикація наступних параметрів:

  1. Рівень гучності звуку
  2. Швидкість GPU
  3. Температура GPU
  4. Поточна частота відновлення кадрів (FPS)
  5. Швидкість GPU Fan

А за допомогою ручки можна керувати рівнем гучності звуку, тактовою частотою графічного процесора і швидкістю обертання вентилятора на відеокарті. Для цього на неї потрібно натиснути один або декілька раз, щоб вибрати потрібний регульований параметр, який виділяться підсвіченим трикутником, а потім, обертаючи регулятор, виставити потрібне значення. Але спочатку доведеться встановити драйвер OC Gear з компакт диску і супутнє програмне забезпечення, з якого найважливішим компонентом є утиліта ASUS SmartDoctor. Взагалі, драйвер модуля OC Gear і використовує інтерфейс SmartDoctor для керування тактовою частотою GPU у межах 380-700 МГц і швидкістю обертання вентилятора.

З одного боку дуже оригінальний і гарний пристрій з пристойним набором корисних функцій, але практичним його назвати, як нам здається, важко. Справа в тому, що за приблизно 40$ користувач отримує пристрій, який відображує і виконує тільки частину функцій безкоштовного, бонусного, програмного продукту ASUS SmartDoctor. Так, маючи можливість розігнати «легким рухом руки» графічний процесор, відсутня функція розгону відеопам'яті. Причому можливість розігнати графічний процесор обмежена в 700 МГц, що нав'язано SmartDoctor. Як відомо, саме сполучення розгону GPU і VRAM дає, звичайно, найкращий результат. Крім того, на даній відеокарті так і не вдалося скористатися функцією керування швидкістю обертання вентилятора - незважаючи на повідомлення програми і індикатора OC Gear про зміну швидкості обертання, візуально і на слух змін не було. Впевненості в «бутафорності» можливостей зміни гучності додавала незмінна температура графічного процесора при індикації мінімальної і максимальної швидкості обертання кулера. Та і відображення частоти зміни кадрів, як з'ясувалося в процесі експлуатації, не працює в нових DirectХ 10.0 іграх, хоча цей недолік може виправитися після встановлення більш нових версій ПЗ. Єдина функція, яка працювала одразу і скрізь без збоїв - керування гучністю звуку. Проте, чи заслуговує тих грошей гарна ручка гучності з опціональною можливістю виконувати інші функції? Думаємо, ось тут кожен сам собі відповість, а ми перейдемо до тестування продуктивності.
