Огляд відеокарти ASUS Radeon HD 5550 Battlefield Bad Company 2 Limited Edition

В нас у лабораторії вже побував графічний прискорювач ASUS EAH5550/DI/1GD3 з 1 ГБ пам'яті GDDR3, що є найбільш масовим варіантом відеокарт на Radeon HD 5550 від ASUS. Але в арсеналі цієї компанії є ще дві моделі відеокарт на цьому GPU: така ж низькопрофільна EAH5550/G/DI/1GD3(LP) і збільшеної висоти внаслідок використання пасивного радіатора EAH5550 SILENT/G/DI/1GD2. Обидва ці рішення поєднує індекс G у назві, який вказує на більш ігрову спрямованість моделі, що найчастіше обумовлює комплектацію прискорювача додатково якоюсь популярною грою. Але що ж пропонується у випадку бюджетних відеокарт?

Давайте глянемо на основні специфікації ASUS EAH5550/G/DI/1GD3(LP) і подивимося, чи є будь-які відмінності від раніше вивченого варіанта:

Одразу ж бачимо, що всі характеристики ASUS EAH5550/DI/1GD3 і EAH5550/G/DI/1GD3(LP) однакові. В чому ж «фішка оновленої» відеокарти, яка потрапила на тестування?

А вся справа в тому, що дана версія графічного прискорювача призначена для ощадливих фанатів гри Battlefield Bad Company 2. Це одразу ж видно по оформленню упаковки. Однак, всупереч початковим очікуванням, що фанат буде обдарований улюбленою грою, вже на лицьовій стороні цієї невеликої коробки відзначено, що споживач даного прискорювача отримає можливість придбати Battlefield Bad Company 2 з 10% знижкою.

Тут же, у вигляді піктограм, виробник розмістив інформацію про те, що відеокарта має низький профіль, підтримує DirectХ 11, сумісна з Windows 7, а також має 1 ГБ пам'яті GDDR3.

На звороті коробки присутній більш докладний опис фірмових технологій, що підвищують надійність і стабільність роботи, які були використані при виробництві відеокарти: Dust-proof Fan - унікальний вентилятор з протипиловим захистом гарантує високу ефективність розсіювання тепла і збільшує термін служби відеокарти на 25%; Fuse Protection – технологія, що забезпечує додатковий захист від перевантаження по струму; GPU Guard – поліпшене кріплення графічного процесора на платі. Також тут перелічені основні специфікації і вимоги до системи, у яку планується встановлення ASUS EAH5550/G/DI/1GD3(LP), однак внаслідок низького енергоспоживання карта запрацює у практично будь-якій системі з вільним роз’ємом PCI Express x16.

Комплект поставки складається з: диска з драйверами, утилітами і електронною версією посібника користувача; інструкції з швидкої інсталяції; двох інтерфейсних панелей на випадок встановлення у низькопрофільний корпус; купона для одержання 10% знижки на гру Battlefield Bad Company 2 плюс 50% знижки на Arcsoft Totalmedia Theatre 3 Gold або Arcsoft Totalmedia Theatre 3 Platinum.

На звороті купона декількома мовами, включаючи російську, повідомлено про те, як ним скористатися.

Друкована плата виконана на червоному текстоліті, який відрізняється від рекомендованого дизайну. Основна відмінність розведення плати під Radeon HD 5550 від ASUS полягає в тому, що схема стабілізації живлення зроблена трифазною (одна фаза для живлення відеопам'яті і дві для стабілізації живлення графічного ядра) на відміну від двофазного стабілізатора на «референсній» версії. Це повинно забезпечити підвищену стабільність і кращий розгінний потенціал.

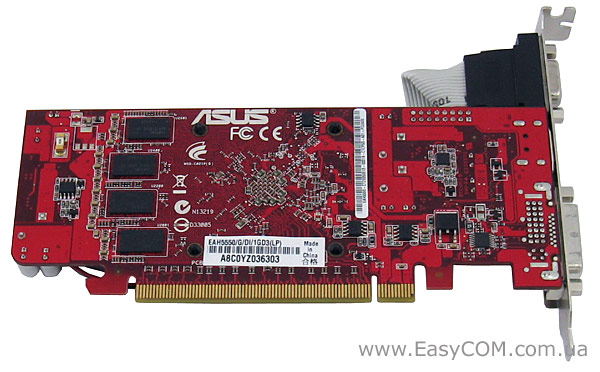

Крім ШІМ-контролера стабілізатора живлення, на звороті плати розпаяно чотири з восьми мікросхем пам'яті, які ніяк не прохолоджуються. Відсутність роз’єм для підключення містка CrossFireX не можна назвати недоліком для бюджетної відеокарти, хоча в деяких моделях відеоприскорювачів цієї цінової категорії така можливість присутня. На платі не передбачений роз’єм для додатково живлення, що свідчить про невисокий рівень її енергоспоживання.

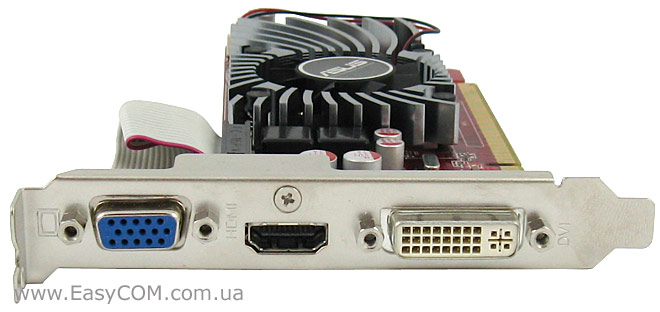

Набір інтерфейсів для виведення зображення представлений портами DVI-I, HDMI і VGA, що дозволяє підключити до відеокарти переважну більшість сучасних моніторів і плазмових панелей.

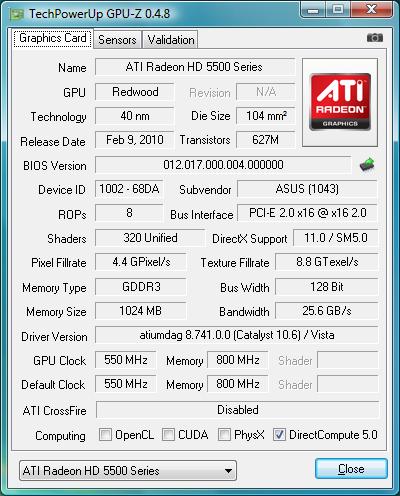

Основою розглянутої відеокарти є графічний процесор з кодовою назвою RV830 «Redwood». У версії для Radeon HD 5550 він містить 320 уніфікованих конвеєрів і 8 блоків растеризації. Працює GPU на частоті 550 МГц. Обмін даними між графічним процесором і відеопам'яттю здійснюється по 128-розрядній шині.

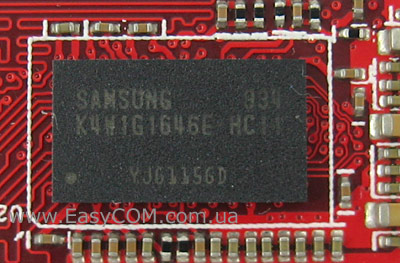

На відеокарті встановлено 1 ГБ пам'яті GDDR3, який набрано вісьма чіпами по 128 МБ. Ці мікросхеми розділені порівну між лицьовою і зворотною сторонами відеокарти. Чіпи пам'яті зроблені компанією SAMSUNG і мають маркування K4W1G1646E-HC11. Згідно з документацією час вибірки становить 1,1 нс, що дозволяє їм працювати на ефективній частоті до 1800 МГц. Але на протестованій відеокарті відеопам'ять початково працює на рекомендованій частоті 1600 МГц, що залишає деякий майже гарантований заділ для оверклокінга.

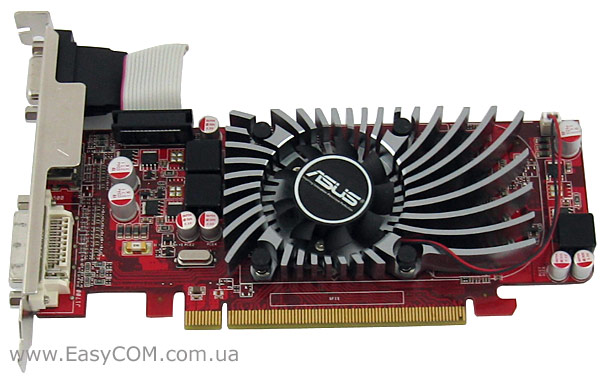

Нагадаємо, основною відмінністю низькопрофільних відеокарт ASUS на Radeon HD 5550 від подібних рішень є фірмова система охолодження, яка складається з невеликого вентилятора і алюмінієвого радіатора, що покриває більшу частину лицьової сторони плати, але відводить тепло тільки від графічного ядра. За заявою виробника, така система охолодження має продовжений на 25% термін служби. До того ж, цей кулер забезпечує гарну ефективність при невисокому рівні шуму.

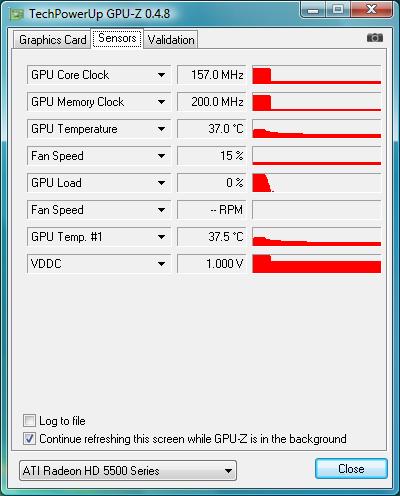

При відсутності навантаження, частоти роботи графічного ядра і відеопам'яті автоматично знижуються, і в такому режимі ефективність системи охолодження залишається також на досить гарному рівні при зовсім невисокому рівні шуму.
