Огляд і тестування док-станцій Zalman ZM-MH200 HUB і ZM-MH200 U3

22-07-2011

В умовах сучасного ринку IТ-пристроїв, що стрімко розвивається, кожен споживач, залежно від сфери, у якій він працює, так чи інакше поступово «обростає» певною кількістю різних продуктів. Різноманіття продуктів однієї категорії з плином деякого часу змушує розробників до створення універсальних пристроїв, що працюють з певною категорією товарів. У якості яскравого прикладу подібного явища можна привести банальні та всім знайомі кард-рідери. Вони були розроблені після того як багато покупців зіштовхнулися з проблемою різноманіття карт пам'яті та необхідності зчитувати з них інформацію. Однак випадок з flash-картами не один. На даний момент найбільш дешевим пристроєм зберігання інформації, також і для переносу її, є жорсткі диски. Для простого підключення їх найчастіше потрібен роз’єм eSATA або задіяти інтерфейси SATA, розташовані безпосередньо на текстоліті материнської плати, що при частому перекиданні інформації обумовлює певну кількість незручностей. Тому деякі розробники пішли на зустріч споживачам і розробили досить специфічні пристрої, так звані док-станції для HDD.

До нас на тестування потрапив весь модельний ряд док-станцій для жорстких дисків компанії Zalman, що складається на даний момент з двох моделей: ZM-MH200 HUB і ZM-MH200 U3. Одразу скажемо, що пристрої такого типу не є новинкою на ринку. На даний момент у виробників є в переліку продукції подібні моделі, однак у зв'язку з деякою «специфічністю» застосування далеко не всі споживачі знають про ці рішення.

Для більш комфортного знайомства з цими пристроями давайте розглянемо їх по черзі.

Зовнішній вигляд і упаковка Zalman ZM-MH200 HUB

Першою моделлю, з якою ми познайомимо вас, буде Zalman ZM-MH200 HUB, повна назва якої Dual HDD docking station ZM-MH200 HUB. З назви кожен споживач може одразу зрозуміти, що в даному пристрої передбачається робота одразу з двома накопичувачами.

Zalman ZM-MH200 HUB

Упаковка, трохи незвичного пристрою, досить інформативна та виконана з щільного картону. Таким чином, навіть у випадку щодо жорстких умов транспортування товарний вигляд не буде зіпсований. Лицьова сторона коробки має досить коротку, але ємну інформацію про можливості док-станції Zalman ZM-MH200 HUB. В першу чергу підкреслюється можливість роботи з різними накопичувачами, виконаними в 2,5” і 3,5” форм-факторах, а також підтримка гарячої заміни дисків. Навіть швидкого погляду на лицьову сторону упаковки достатньо, щоб зрозуміти те, що в даному пристрої сполучаються кард-рідер SD, SDHC і MicroSD карт пам'яті, сполучений з двома портами USB 2.0, і, звичайно, док-станція для жорстких дисків. Dual HDD docking station ZM-MH200 HUB підтримує роботу з досить широким переліком операційних систем: Windows XP, Vista, 7 і MacOS 10.2 і новіша.

Zalman ZM-MH200 HUB

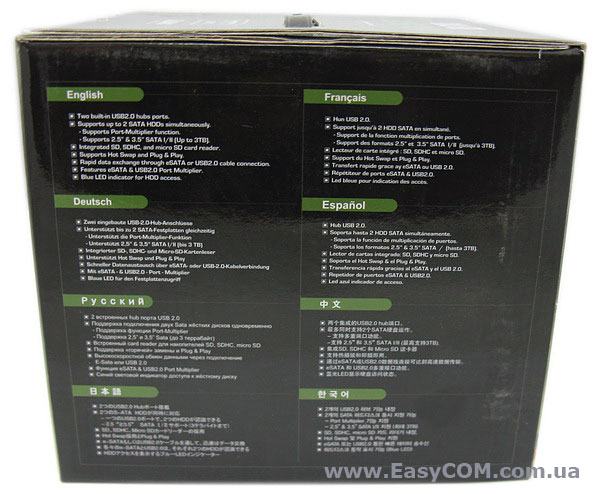

На правій бічній стороні на восьми мовах, у тому числі російському, коротко перелічені можливості пристрою. Крім згаданих вище, тут відзначається можливість підключення док-станції через eSATA і USB інтерфейси, а також наявність синього LED-індикатору доступу до жорсткого диска. Увага споживача звертається на те, що максимальний об'єм жорсткого диска, з яким можлива робота док-станції, становить 3 ТБ.

Zalman ZM-MH200 HUB

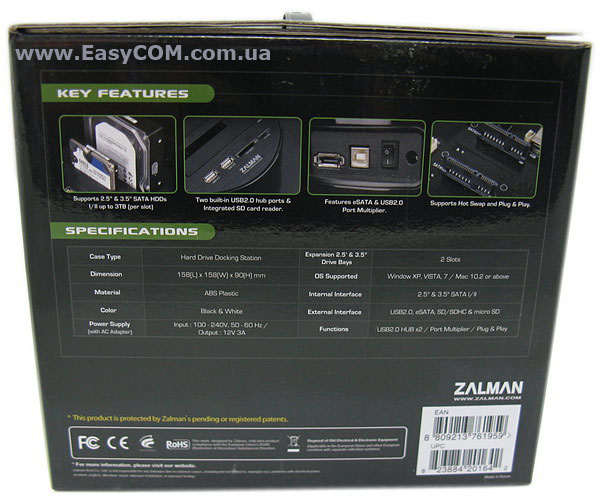

На лівій бічній стороні знову ставиться акцент на можливостях пристрою. Тут же наведена його специфікація. Тильна сторона упаковки абсолютно ідентична лицьовій.

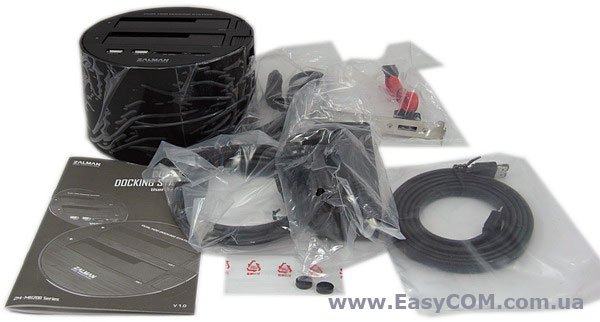

Крім док-станції Zalman ZM-MH200 HUB у комплекті є: блок живлення; кабелі eSATA і USB 2.0; планка на задню стінку системного блоку для виведення роз’єму eSATA; дві запасні гумові ніжки на клейовій основі, які вам знадобляться у випадку втрати вже приклеєних, і інструкція, яка, до речі, одна на весь модельний ряд.

Zalman ZM-MH200 HUB

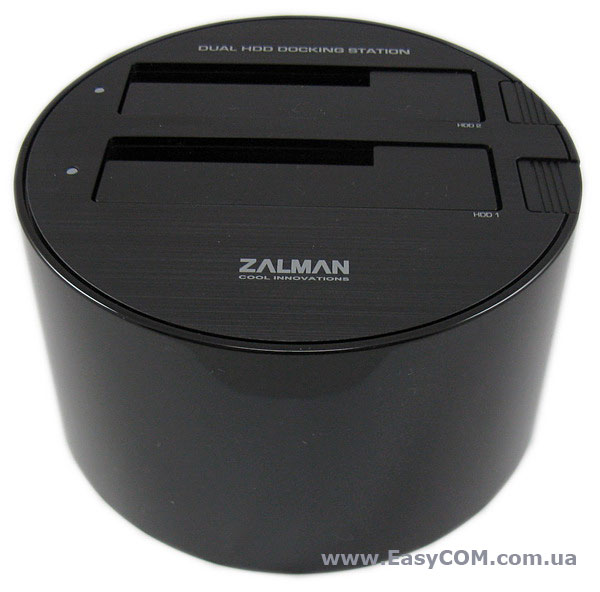

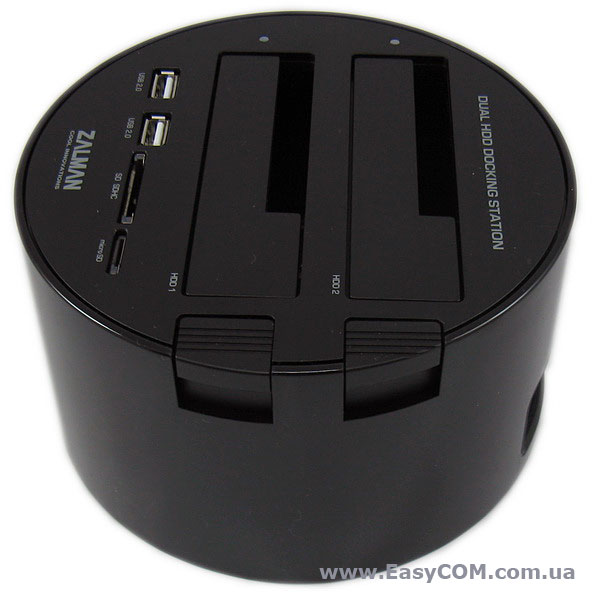

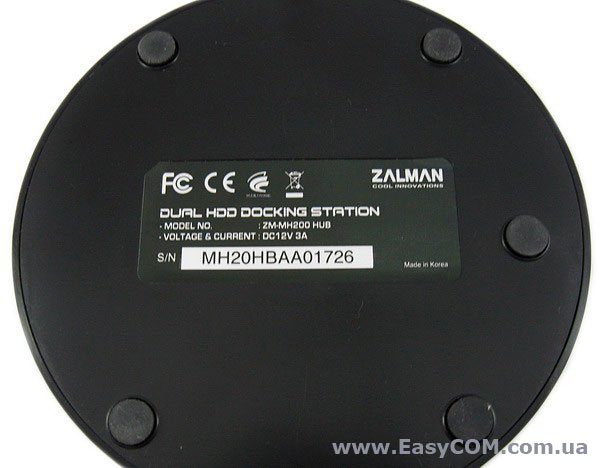

Модель Zalman ZM-MH200 HUB виконана з досить міцного пластику, що має глянсову поверхню, що буде трохи досаждати власнику, який ретельно ставиться до чистоти обладнання. Протягом знайомства з док-станцією виникало питання про доцільність використання форми циліндра, на який відповіді для себе ми так і не знайшли. Поява цього питання була пов'язана в першу чергу з оцінкою ефективності використання площі, що займає пристрій на робочому столі, і на наш погляд найбільш ефективним було б взяти за основу паралелепіпед. Однак ми бачимо інше рішення дизайнерів, і тут нічого не зробиш.

Витяг вінчестера виробником передбачається за допомогою кнопок, які являють собою натискні педалі, однак абсолютно безпечно накопичувачі витягаються і руками. У процесі вивчення Zalman ZM-MH200 HUB і ZM-MH200 U3 було помічено, що жорсткі диски, встановлені в док-станцію, закріплені недостатньо щільно, тому під час експлуатації варто уникати нестійких місць для розміщення пристрою.

Zalman ZM-MH200 HUB

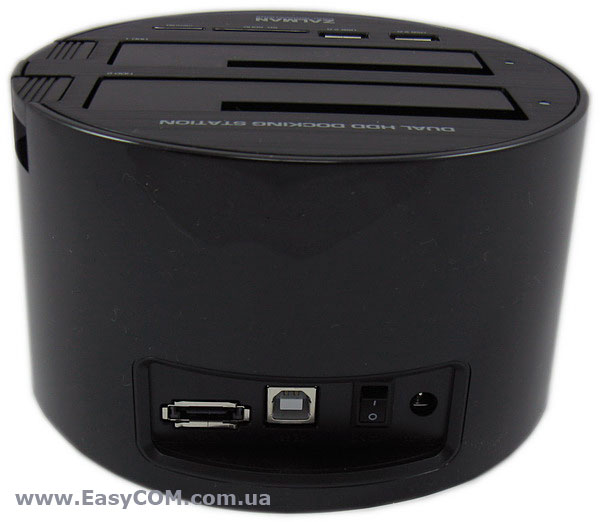

На задній «стінці» є інтерфейси підключення eSATA, USB 2.0 і блок живлення. Початок роботи з жорстким диском відбувається після включення живлення.

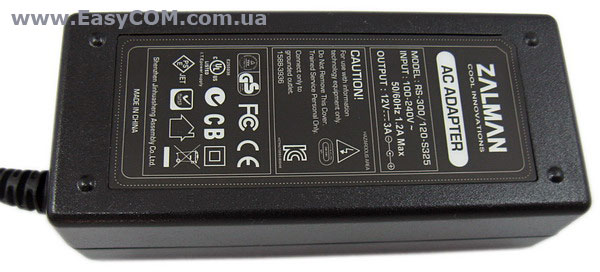

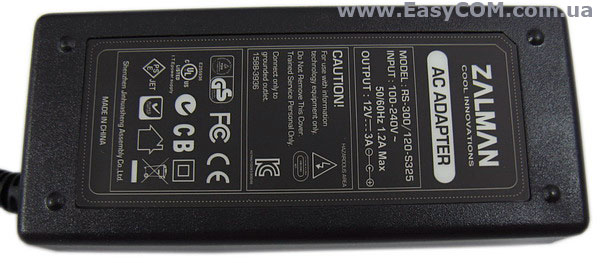

У зв'язку з тим, що жорсткі диски вимагають додаткового живлення для роботи, то і док-станція укомплектовується універсальним блоком живлення, який здатен працювати в межах від 100 В до 240 В. Сама док-станція потребує забезпечити напругу 12 В і силу струму 3 А.

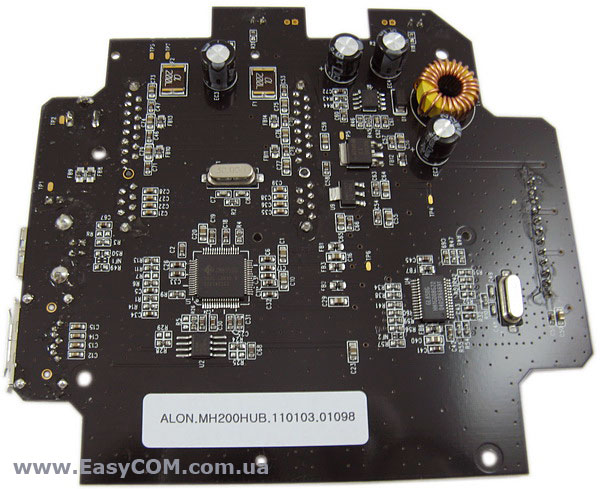

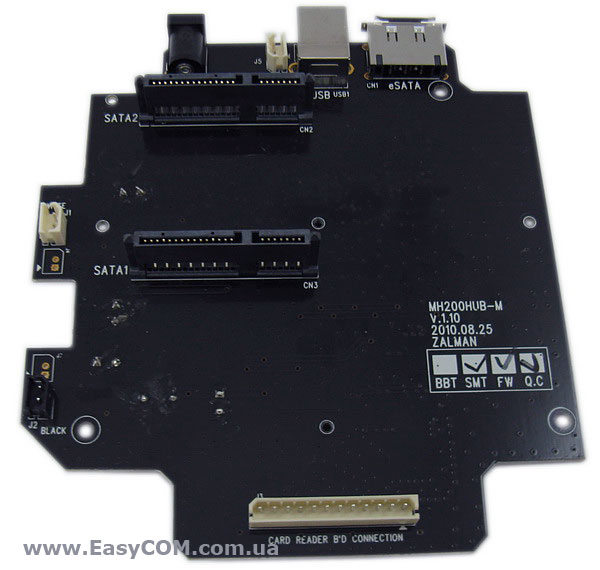

«Начинка» пристрою являє собою 2 плати, кожна з яких відповідає за сполучення системи з певним типом підключених пристроїв.

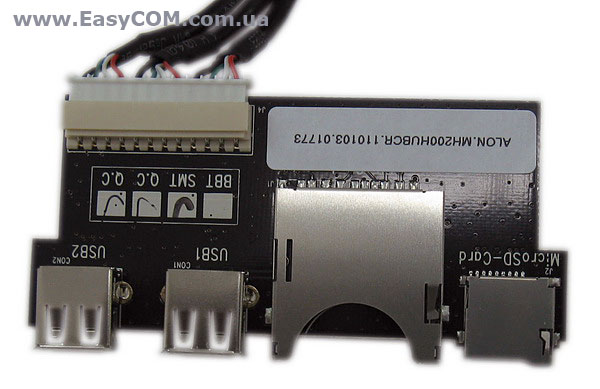

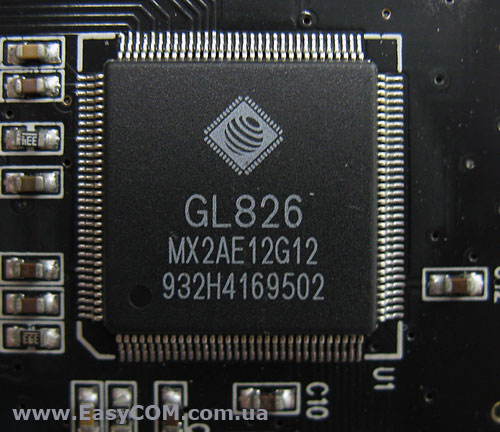

Блок вбудованого карт-рідера працює під управлінням мікросхеми GL826 MX2AE12G12, розробленою компанією Genesys Logic. У даному виконанні контролер підтримує передачу даних по шині USB 2.0 і взаємодіє з картами пам'яті SD, SDHC і MicroSD.

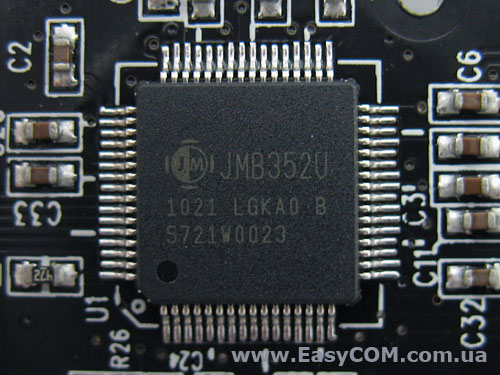

Ключовим контролером, який відповідає за підключені жорсткі диски, є JMB352U, виготовлений компанією JMicron. Він має 64 контакти і підтримує передачу інформації з шин SATA I/II і USB 2.0. Також цей контролер підтримує RAID типу JBOD, однак у даної док-станції ця функція не реалізована.

Специфікація Zalman ZM-MH200 HUB

Виробник

Zalman

Модель

ZM-MH200 HUB

Тип пристрою

HDD Док-станція

Колір

Чорний/білий

Підтримувані пристрої

2.5"/3.5" SATA I/II
SD/SDHC, MicroSD, USB 2.0 накопичувачі

Кількість слотів HDD

2

Матеріал

пластик

Інтерфейси

еSATA, USB 2.0

Особливості

гаряча заміна дисків

LED-індикація

синього кольору

Підтримувані ОС

Windows XP, Vista, 7 і Macos 10.2 і старше

Габарити (ШхВхГ), мм

158 х 90 х 158

Сайт виробника

http://zalman.ru/
 (сторінка продукту)

Таким чином, у власника Dual HDD docking station ZM-MH200 HUB буде в наявності універсальний пристрій, що підтримує найпоширеніші інтерфейси підключення USB 2.0 і eSATA, однак останнім часом все більшу популярність одержують високошвидкісні шини передачі даних, такі як USB 3.0 і SATA 3.0.

Зовнішній вигляд і упаковка Zalman ZM-MH200 U3

Друга модель HDD docking station ZM-MH200 U3, здавалося б так зовні схожа, але має ряд істотних відмінностей. Однак упаковка док-станції принципово нічим не відрізняється – ті ж габарити, та ж форма.

Zalman ZM-MH200 U3

На лицьовий і тильної сторонах коробки, які абсолютно ідентичні, акцентується увага на ключових особливостях моделі: підтримка USB 3.0, наявність вбудованого RAID-контролера, а також енергоефективність, відповідна до стандарту «Green Power Management».

Zalman ZM-MH200 U3

Права бічна сторона упаковки принципово нічим не відрізняється від раніше розглянутої пропозиції з цього модельного ряду. Тут на тих же 8 мовах виробник виділяє особливості свого виробу. Найцікавішим є підтримка «зовнішнього» RAID-масиву рівнів 0, 1 і JBOD.

Zalman ZM-MH200 U3

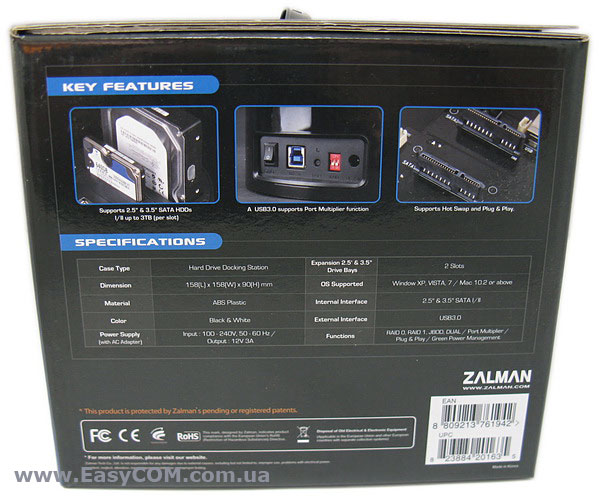

Ліва бічна сторона зовні також дуже сильно нагадує ідентичну сторону упаковки моделі Zalman ZM-MH200 HUB. Єдина відмінність полягає в змістовній частині специфікації пристрою і фотографіях деяких конструктивних особливостей.

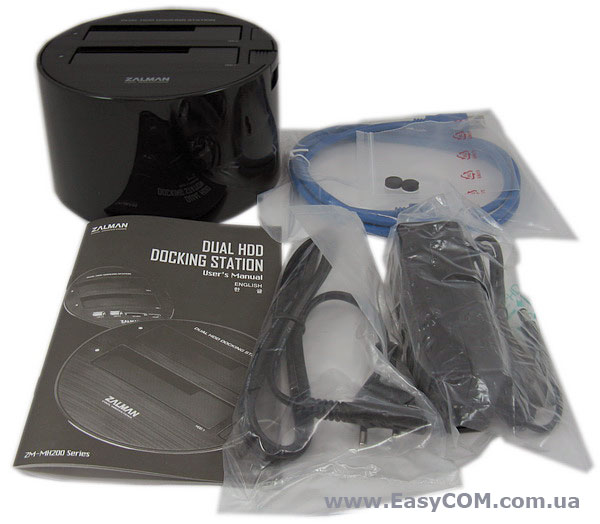

У зв'язку з «відносно меншим» функціоналом Zalman ZM-MH200 U3, тобто наявності тільки одного інтерфейсу підключення, кількість комплектних елементів док-станції теж менша. В упаковці є: блок-живлення, шнур підключення USB 3.0 з роз’ємом типу B для з'єднання з док-станцією, інструкція для експлуатації і 2 запасні ніжки з клейовою основою.

Блок живлення абсолютно ідентичний тому, який поставляється з док-станцією Zalman ZM-MH200 HUB.

Zalman ZM-MH200 U3

Zalman ZM-MH200 U3

Якщо врахувати, що в Zalman ZM-MH200 U3 відсутній кард-рідер, то зовнішній вигляд пристрою подібний розглянутої вище моделі Zalman ZM-MH200 HUB.

Zalman ZM-MH200 U3

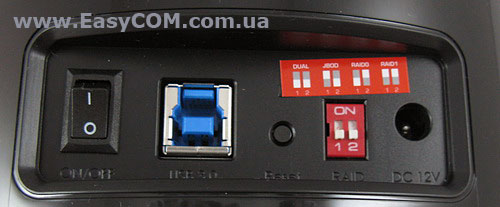

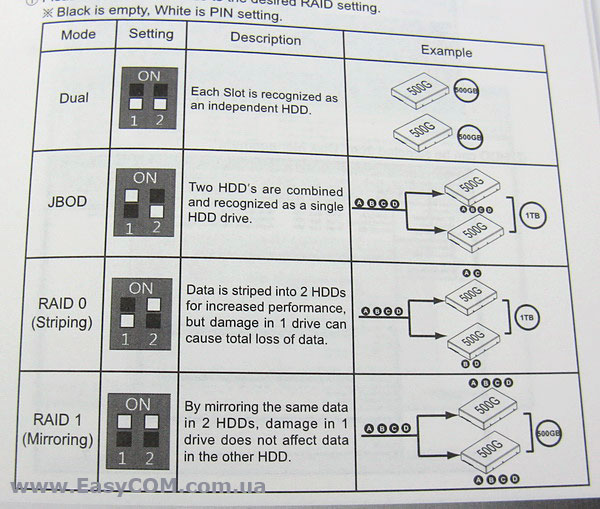

Ключова відмінність полягає у двох мініатюрних тумблерах, які призначені для вибору режиму роботи пристрою, а якщо бути більш точними, то вони необхідні для конфігурування RAID-контролера. Також на тильній стороні є кнопка скидання налаштувань док-станції «Reset».

Чотири можливі положення «тумблерів» забезпечують перемикання між режимами роботи контролера.

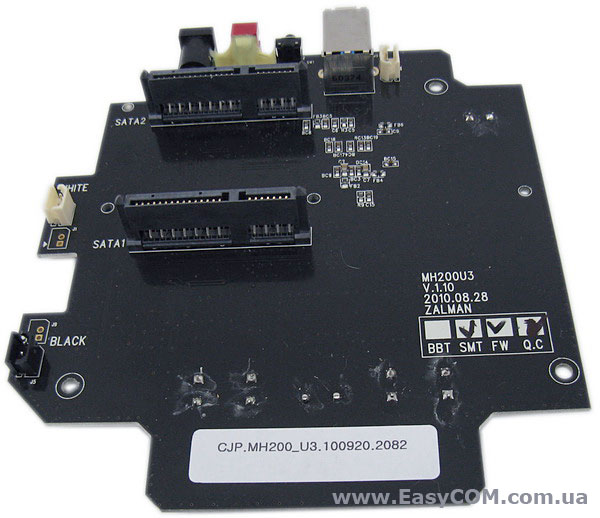

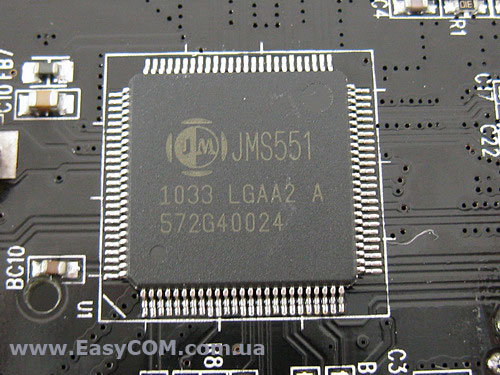

Зовнішній вигляд друкованої плати нічим не відрізняється від ідентичної плати оделі Zalman ZM-MH200 HUB, однак робота підключених накопичувачів здійснюється під керуванням більш нового контролера JMS551 від компанії JMicron.

Даний контролер забезпечує зв'язок накопичувачів по шині USB 3.0, а також підтримує різні конфігурації RAID (0, 1, JBOD).

Специфікація Zalman ZM-MH200 U3

Виробник

Zalman

Модель

ZM-MH200 U3

Тип пристрою

HDD Док-станція (для жорстких дисків)

Колір

Чорний/білий

Підтримувані пристрої

2.5"/3.5" SATA I/II

Кількість слотів HDD

2

Матеріал

пластик

Інтерфейси

USB 3.0

Особливості

гаряча заміна дисків
підтримка RAID 0, 1, JBOD

LED-індикація

синього кольору

Підтримувані ОС

Windows XP, Vista, 7 і Macos 10.2 і старше

Габарити (ШхВхГ), мм

158 х 90 х 158

Сайт виробника

http://zalman.ru/
(страница продукта)

За підсумками знайомства з модельним рядом док-станцій для жорстких дисків компанії Zalman, можна сказати, що пристрої відмінно підійдуть для користувачів, які за родом діяльності пов'язані з постійним перекиданням інформації з різних накопичувачів, більша частина яких саме звичайні жорсткі диски. Досить проста конструкція пристроїв дозволяє сподіватися на те, що вони можуть довго прослужити своєму власнику. Звичайно ж, конструктивні особливості Zalman ZM-MH200 HUB і ZM-MH200 U3 чітко розмежовують сферу застосування док-станцій. Незважаючи на те, що в лінійці є всього дві моделі, але і їх цілком достатньо для того, щоб задовольнити потреби покупця. Звичайно, залишається незрозумілим відсутність такого приємного доповнення до Zalman ZM-MH200 U3 як кард-рідер, однак наявність RAID-контролера з підтримкою різних режимів роботи, при необхідності створення «специфічного» сховища даних, компенсує цей недолік. Таким чином, залежно від умов використання, вибір тієї або інший док-станції залишається за споживачем.

Тестування

Для тестування швидкісних характеристик ми зібрали наступний стенд:

Материнська плата

GIGABYTE GA-790XTA-UD4 (Socket AM3, AMD 790X + SATA 3.0 + USB 3.0, ATX)

Процесор

AMD Phenom II X3 720 (Socket AM3, 2,8 ГГц, 7,5 МБ cache)

Кулер для процесора

Thermaltake Sonic Tower (CL-P0071) + akasa AK-183-L2B 120 мм

Оперативна пам'ять

2x DDR3-1333 1024 MБ Kingston PC3-10600

Відеокарта

MSI R4850-2D1G-OC (Radeon HD 4850, 1 ГБ GDDR3, PCI-E)

 Жорсткий диск

Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)

Оптичний привід

ASUS DRW-1814BLT SATA

 Блок живлення

Seasonic SS-650JT (650 Вт, 120 мм, 39,1 дБ)

Операційна система

Microsoft Windows 7 32-bit

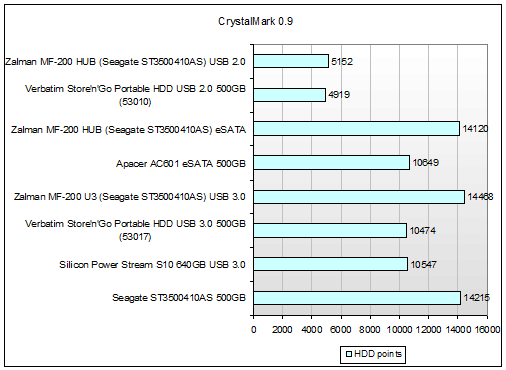

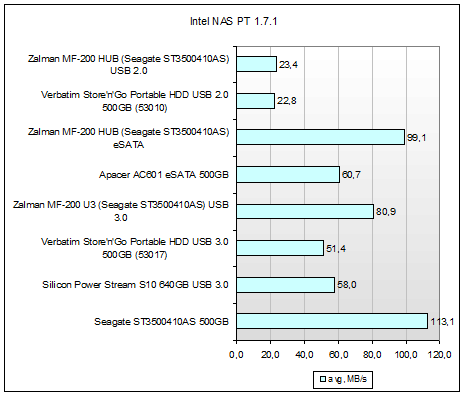

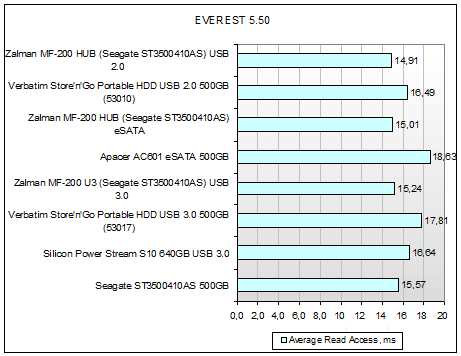

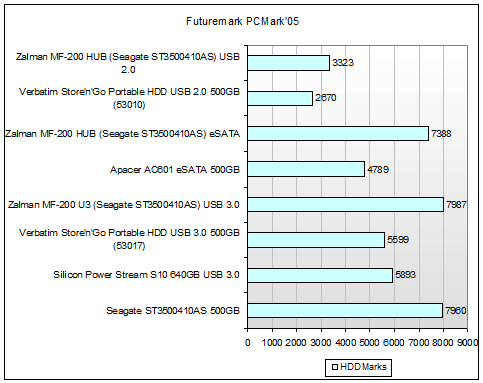

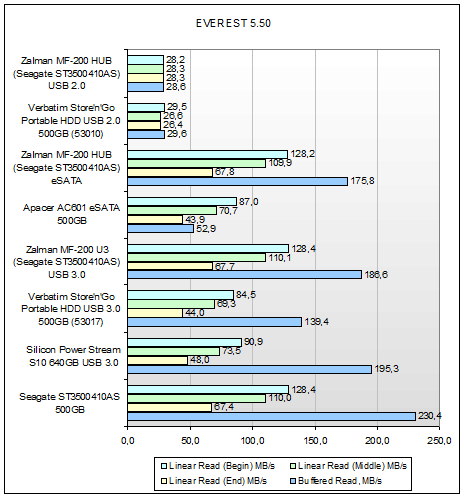

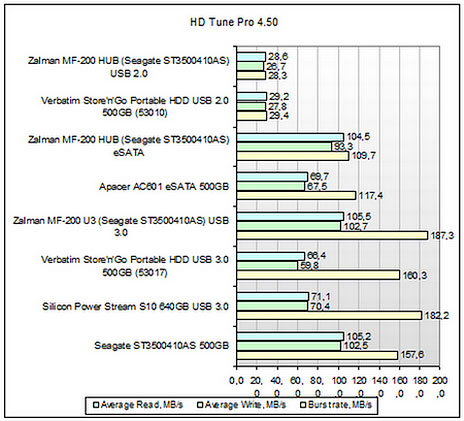

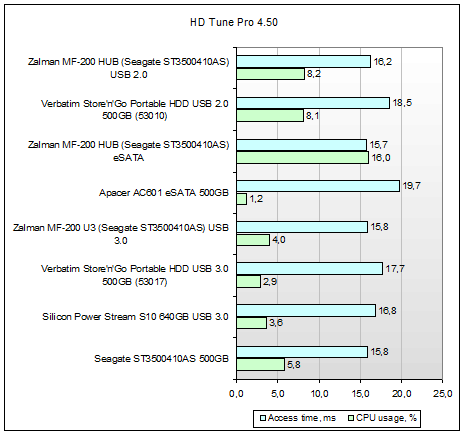

За результатами проведених випробувань можна сказати, що протестовані док-станції до певної міри є подобою «кишені» для накопичувачів, відповідно і порівнювати їх ми будемо з різними варіантами схожих пристроїв. Для тестування швидкісних можливостей модельного ряду Dual HDD docking station компанії Zalman використовувалися два жорсткі диски Seagate ST3500410AS об'ємом 500 ГБ.

Zalman ZM-MH200 HUB (шина USB 2.0)

Док-станція ZM-MH200 HUB практично повністю вичерпує пропускну можливість інтерфейсу USB 2.0, про що свідчить швидкість читання близька до 30 МБ/с, однак є мінімальне відставання від «кишень» для HDD з підтримкою USB 2.0, наприклад Verbatim Store'n'Go Portable HDD USB 2.0 500GB, яке під час роботи не буде помітно. За рівнем завантаження процесора і часу доступу до накопичувача відмінностей між випробовуваною док-станцією і іншими USB 2.0 пристроями практично немає. Середня експлуатаційна швидкість Zalman ZM-MH200 HUB з встановленим накопичувачем Seagate ST3500410AS становить 23 МБ/с, що умовно можна назвати «стандартною» швидкістю роботи досить продуктивних пристроїв, що використовують шину USB 2.0.

Zalman ZM-MH200 HUB (шина еSATA)

Як ви бачите, при використанні інтерфейсу підключення еSATA, у комплекті з досить продуктивним жорстким диском, власник буде працювати з накопичувачем практично на його максимальній швидкості. При використанні тестового жорсткого диска середня експлуатаційна швидкість становить практично 100 МБ/с; відставання від швидкості роботи вінчестера при безпосередньому підключенні дорівнює 14 МБ/с. Якщо порівняти даний показник з порівнюваним портативним жорстким диском, то відмінність в 40 МБ/с є серйозною перевагою док-станції. У цьому випадку варто пам'ятати, що накопичувач Apacer AC601 eSATA 500GB укомплектований HDD для ноутбука, які в цілому поступаються по продуктивності повнорозмірним дискам стаціонарних ПК.

Zalman ZM-MH200 U3 (шина USB 3.0)

Використання високошвидкісної шини USB 3.0 помітно прискорює обмін даними. Звісно, внаслідок внесення затримок контролерами, середня експлуатаційна швидкість жорсткого диска, підключеного через док-станцію, нижче на 30 МБ/с, ніж швидкість при прямому його підключенні через порт SATA 2.0, і рівна 80 МБ/с. Самим цікавим є той факт, що, незважаючи на наявність «посередника» на «шляху» між жорстким диском і ПК власника у вигляді контролера, на часі доступу до диска і рівні завантаження процесора це ніяк не позначається.

Тестування RAID-контролера Zalman ZM-MH200 U3

Оскільки модель Zalman ZM-MH200 U3 працює під управлінням контролера, який здатен підтримувати різні режими RAID, то давайте постараємося оцінити ефективність його роботи і переваги застосування.

Режим JBOD

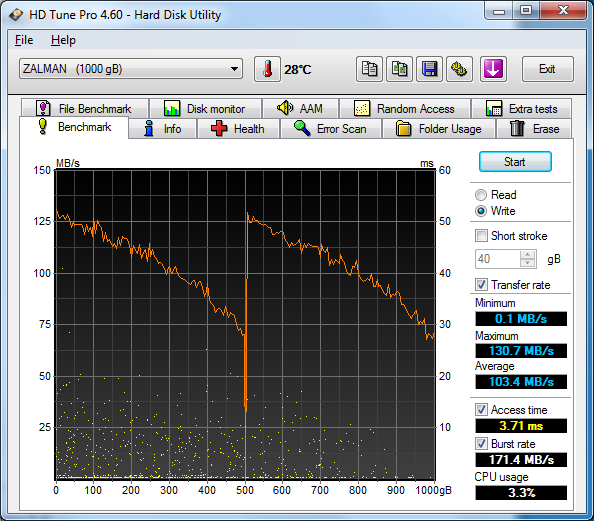

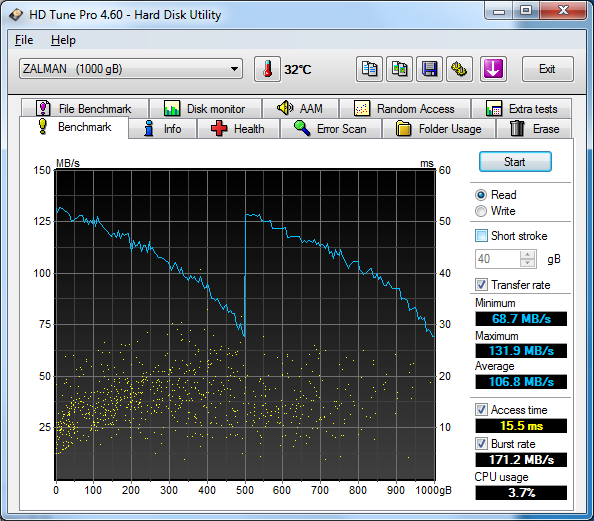

Як ви напевно знаєте, даний тип RAID являє собою якусь «склейку» двох накопичувачів з метою одержання єдиного дискового масиву об'ємом, рівним сумі об'ємів використаних накопичувачів, при цьому відбувається послідовне заповнення кожного з них.

Як ви бачите, чітко помітний момент переходу з одного жорсткого диска на іншій.

Працює такий масив з швидкістю приблизно рівної швидкості окремо взятого накопичувача, однак використання збільшеного об'єму доступного дискового простору дозволяє записувати файли більшого розміру, ніж це міг би дозволити окремо взятий HDD.

Режим RAID 0 (Striping)

Подібний тип RAID використовують винятково в тих ситуаціях, коли необхідна висока продуктивність дискової підсистеми. У даній конфігурації запис і зчитування інформації проводиться одночасно на обидва накопичувача, що в цілому підвищує продуктивність дискового масиву. Давайте оцінимо наскільки.

Intel NAS PT 1.7.1



Zalman MF-200 U3 (Seagate ST3500410AS) USB 3.0, МБ/з

Zalman MF-200 U3 (RAID 0, 2x Seagate ST3500410AS) USB 3.0, МБ/з

Приріст продуктивності %

HD Video Playback

131,2

194,9

48,6

2x HD Playback

100,8

119,7

18,8

4x HD Playback

77,1

91,7

18,9

HD Video Record

149,1

190,2

27,6

HD Playback and Record

90,3

140,0

55,0

Content Creation

7,8

9,7

24,4

Office Productivity

44,7

46,3

3,6

File copy to NAS

115,2

166,3

44,4

File copy from NAS

132,8

190,7

43,6

Dir copy to NAS

32,0

32,0

0,0

Dir copy from NAS

55,7

61,3

10,1

Photo Album

34,2

33,6

-1,8

Середня експлуатаційна швидкість, MБ/з

80,9

106,4

31,5

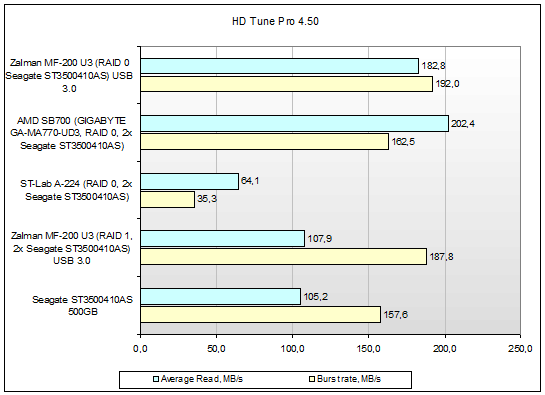

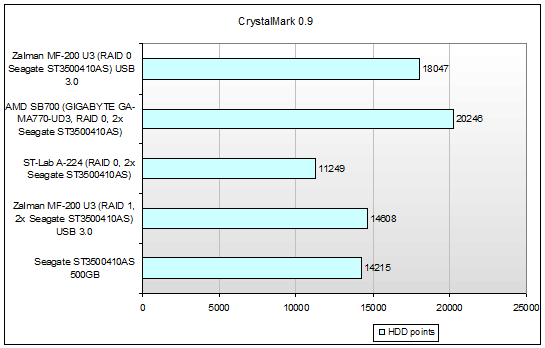

При використанні архітектури RAID 0 середня швидкість роботи Zalman MF-200 U3 з присутніми накопичувачами рівна 106,4 MБ/с. Переваги подібного варіанта RAID незаперечні, приріст середньої експлуатаційної швидкості становить більше 30%. Але не варто забувати, що у випадку виникнення збою контролера або виходу з ладу одного з дисків відновити інформацію досить важко. А оскільки саме дані можуть  коштувати значно більше, ніж накопичувачі, на які вони записані, то режим RAID 0 можна рекомендувати тільки для тимчасового швидкого збереження даних.

Режим RAID 1 (Mirroring)

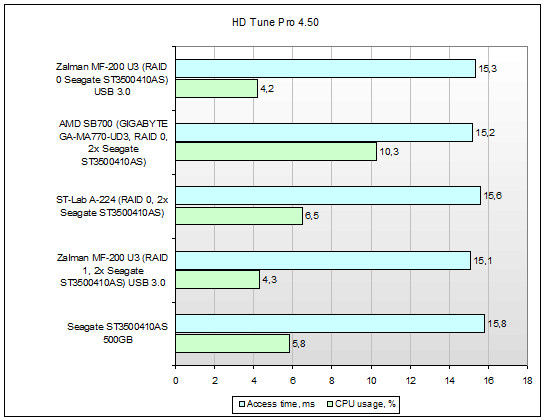

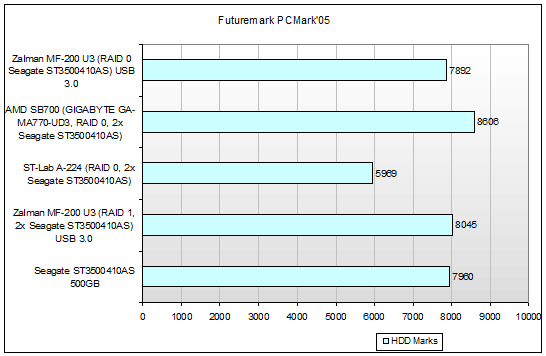

Останній варіант RAID-архітектури, який підтримується док-станцією Zalman MF-200 U3, це «Дзеркало» або RAID 1. У цьому випадку з двох ідентичних накопичувачів створюється дисковий масив що дорівнює об'єму окремо взятого накопичувача, при цьому записувана інформація зберігається паралельно на обидва HDD. Таким чином, підвищується надійність зберігання інформації, але власник втрачає в обсязі дискового простору.

Ви бачите, що за надійність зберігання інформації власнику доведеться пожертвувати і швидкістю роботи дискового масиву. У певних випадках, коли інформація має досить серйозну цінність, такий радикальний крок цілком виправданий. Взагалі, контролер док-станції забезпечує гідний рівень швидкості обміну інформацією.

Висновки

У якості підсумку можна сказати, що док-станції для жорстких дисків є досить специфічними пристроями, цікавими в першу чергу тим покупцям, які за родом діяльності часто пов'язані з копіюванням інформації на різні жорсткі диски. Компанія Zalman показала, що, маючи в наявності всього дві моделі, можна деякою мірою задовольнити запити широкого кола покупців. Взагалі, пристрої виконані з досить міцного пластику, однак глянсова поверхня док-станції може трохи дратувати власників, які стежать за бездоганною чистотою свого обладнання. З істотних недоліків можна виділити тільки відсутність жорсткої фіксації накопичувача в «завантажувальному лотку», що може привести до можливості виникнення збоїв у роботі дисків.

Zalman ZM-MH200 HUB

Якщо вибір буде зупинений на моделі Zalman ZM-MH200 HUB, споживач одержить крім док-станції, здатної працювати з двома жорсткими дисками одночасно, ще і кард-рідер, що підтримує найбільш популярні формати карт пам'яті. Наявність 2-х найбільш доступних будь-якому споживачу варіантів підключення eSATA і USB 2.0 розширює сферу застосування Zalman ZM-MH200 HUB. При передачі даних по шині USB 2.0 накопичувачі будуть обмежені винятково пропускною здатністю цього інтерфейсу, при цьому спостерігається трохи підвищене навантаження на ЦП. Якщо ж ви зупинили свій вибір підключення док-станції на варіанті eSATA, то швидкість обміну інформацією буде залежати винятково від продуктивності ваших HDD.

Переваги:

  • Гарна комплектація;
  • Зручність використання;
  • Наявність LED-індикації;
  • Можливість використання накопичувачів різного форм-фактору;
  • Можливість підключення через шини eSATA і USB 2.0;
  • Підтримка гарячої заміни дисків;
  • Наявність вбудованого кард-рідера.

Недоліки:

  • Глянсова поверхня;
  • Трохи нестійка фіксація дисків.

Zalman ZM-MH200 U3

При роботі з моделлю Zalman ZM-MH200 U3 пропускної здатності шини USB 3.0 буде цілком достатньо для комфортної роботи з даними, що зберігаються на накопичувачах. Можливість налаштування RAID-контролера розширює сферу застосування док-станції і дає додаткові переваги в роботі з захищеними або ж швидкісними дисковими масивами, однак варто пам'ятати про переваги та недоліки кожного з них.

Переваги:

  • Гарна комплектація;
  • Зручність використання;
  • Наявність LED-індикації;
  • Можливість використання накопичувачів різного форм-фактору;
  • Підтримка режимів RAID 0, 1 JBOD;
  • Підтримка гарячої заміни дисків;
  • Наявність високошвидкісного інтерфейсу підключення USB 3.0.

Недоліки:

  • Глянсова поверхня;
  • Трохи нестійка фіксація дисків.


Автор: Дмитро Гаранжа
Переклад: Анна Смірнова

Дякуємо крамниці Зона51, офіційному реселлеру Zalman, за надані для тестування док-станції.

Дякуємо компаніям GIGABYTE, Kingston, MSI і Sea Sonic за надане для тестового стенда обладнання.
