Огляд двох модулів пам’яті DDR3-1800 Kingston KHX1800C9D3/2G

03-01-2012

Сучасний ринок настільних ПК вимагає високої та часом ще вищої швидкості роботи оперативної пам'яті. Виробники в свою чергу намагаються компенсувати попит на швидкі модулі пам'яті за рахунок розігнаних режимів роботи зовсім стандартних чіпів пам'яті.

Сьогодні офіційно зареєстрованим JEDEC-режимом з найвищою частотою роботи пам'яті можна вважати тільки DDR3-1333. Всі інші маркетингові ходи, такі як DDR3-1600 чи DDR3-1800 і т.ін. є всього лише більш привабливою назвою продукту, що не відповідає реальності виробництва мікросхем. Адже по суті, це все ті ж мікросхеми пам'яті, які використовуються для виробництва DDR3-1333 модулів. Але після відбору, тестування і проходження перевірки стабільності роботи на більш вищих частотах їх продають помітно дорожче, і маркують як значно швидші рішення. Для одержання можливості стабільно працювати на підвищених частотах виробник додає радіатори для охолодження чіпів і вказує більш вищу напругу роботи даних модулів. Отже, це звичайні DDR3-1333 модулі, які підготовлені для розгону. При цьому параметри розгону зазначені на самих модулях або записані в них SPD (XMP чи EPP розширення), що гарантує стабільну роботу в запропонованих виробником режимах.

На нашому ресурсі вже були описані продукти компанії Kingston з серії HyperХ, наприклад «Огляд продуктивного комплекту пам’яті Kingston HyperX KHX16000D3T1K3/3GX». Відзначимо, що компанія Kingston займає одну з лідируючих позицій на нашому ринку виробництва модулів пам'яті і твердотільних накопичувачів. Всі попередні тести продуктів цієї компанії тільки доводили їх гарну стабільність і характерну для пам'яті цього класу продуктивність. Однак сьогодні на нашому тестуванні візьмуть участь два середні за ціною модуля з серії HyperХ моделі Kingston KHX1800C9D3/2G з рекомендованою частотою роботи 1800 МГц.

Kingston KHX1800C9D3/2G

Актуальність модулів пам'яті з такими робочими частотами сьогодні не викликає сумнівів. Адже всі сучасні системи як на процесорах Intel (крім бюджетних материнських плат), так і на процесорах AMD (платформи Llano, Bulldozer), мають підтримку частот роботи пам'яті 1866 МГц і вище, крім того гарантована робота на частоті 1800 МГц може знадобитися при бажанні прискорити (розігнати) вже наявну систему. На користь масового поширення модулів пам'яті стандарту DDR3-1866 говорить і факт загального зниження цін на оперативну пам'ять. Однак, чи рівноцінно відповідає приріст продуктивності подвійному збільшенню вартості на рішення з частотою 1800 МГц у порівнянні з моделями, які працюють на частоті в 1333 МГц?

Почнемо аналіз можливостей модулів пам'яті Kingston KHX1800C9D3/2G з їх зовнішнього вигляду і упаковки, у якій вони до нас потрапили.

Kingston KHX1800C9D3/2G

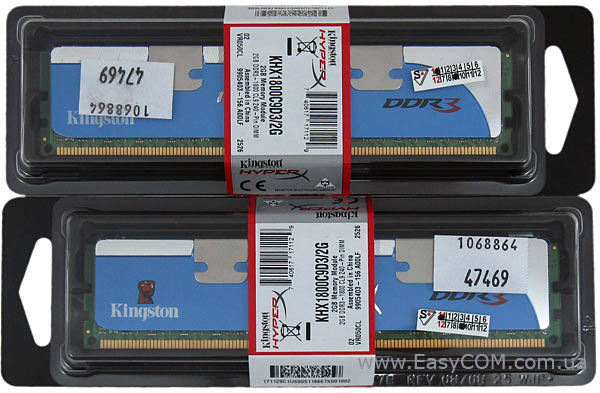

Поставляються модулі Kingston KHX1800C9D3/2G у цілком стандартних для цієї компанії пластикових упаковках, які складаються з двох частин. Нижньої, де щільно фіксується сам модуль, і верхньої прозорої кришки. Сама упаковка поперек перетягнута паперовою стрічкою, що має інформацію про всі основні характеристики даного продукту: логотип компанії, штрих код, назва моделі, серійний номер модуля і т.ін. Планки пам'яті добре впаковані і якісно захищені від ударів і попадання вологи, а також пробоїв статичного струму. Останнє особливо важливо для збереження працездатності чіпів пам'яті.

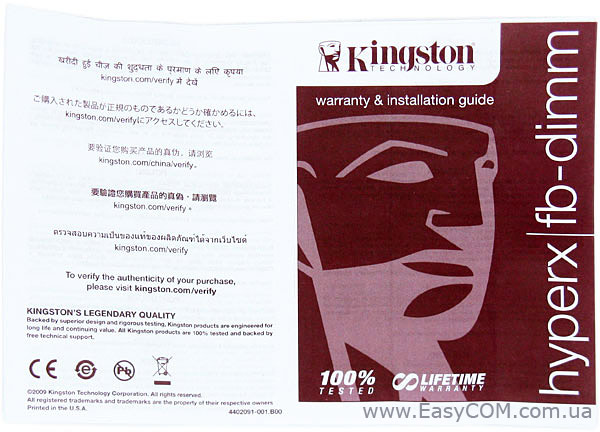

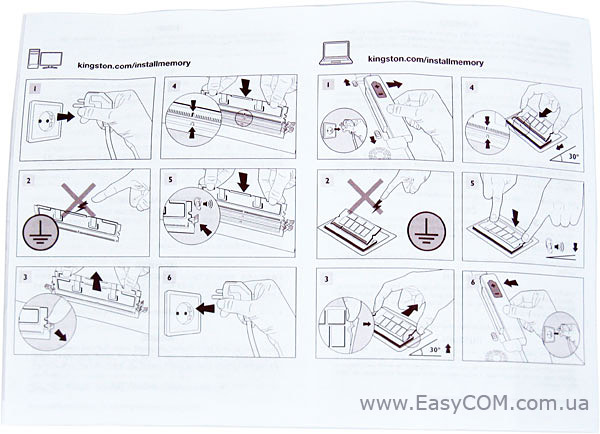

Одразу під модулем в упаковці знаходиться коротка інструкція з встановлення і використання. Російської чи української мови тут немає. Зате присутня досить зрозуміла і докладна візуальна схема для встановлення як U-DIMM, так і SO-DIMM модулів пам'яті в персональний комп'ютер або ноутбук.

В інструкції звертається увага на необхідність знеструмити ваш ПК перед встановленням або заміною модулів оперативної пам'яті. Тут також зазначене як правильно вставляти модулі та під яким кутом.

Kingston KHX1800C9D3/2G

Згідно вищевикладеному, всі оверклокерські продукти від виробника Kingston об'єднані в серію HyperХ. Досліджувані модулі Kingston KHX1800C9D3/2G мають робочу частоту 1800 МГц, що автоматично орієнтує ці рішення на оверклокерів. Про це свідчить і фірмовий логотип серії HyperХ на їх радіаторах і на самій упаковці.

Kingston KHX1800C9D3/2G

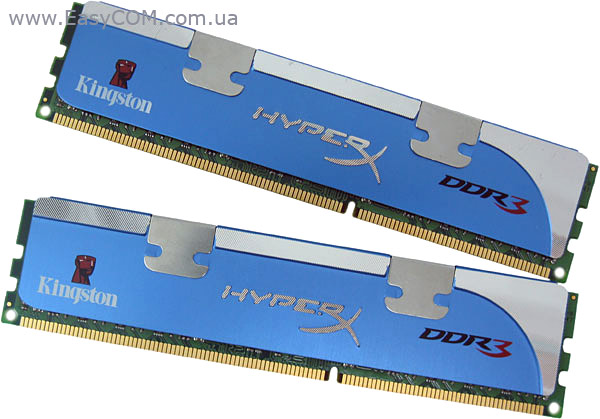

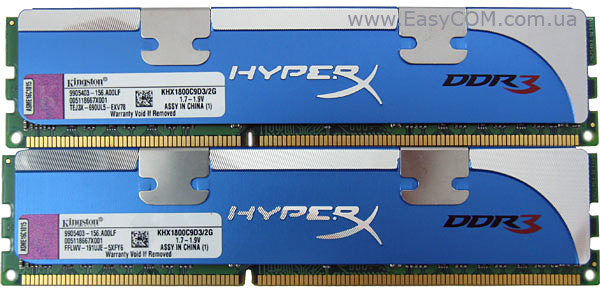

Самі ж модулі виконані на двосторонній друкованій платі, з кожної сторони якої знаходиться по 8 мікросхем. Ці мікросхеми приховані під простим радіатором, який розподіляє тепло. Він приклеєний до них за допомогою термоклея і стягнутий у верхній частині двома кліпсами.

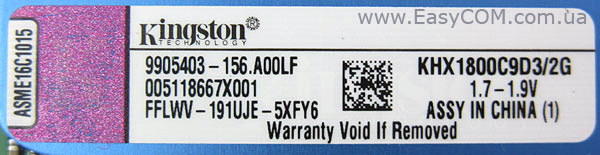

На одній з бічних сторін модуля є наклейка, на якій зазначена назва даного продукту. Код маркування модуля несе в собі інформацію про модель модуля, його об'єм – 2 ГБ, стандарт DDR3 і ефективну робочу частоту 1800 МГц. Також тут  є вказівка про робочу напругу 1,7-1,9 В та значення основної затримки Column Address Strobe (CAS) latency або скорочено «C», що становить 9 тактів. Сам модуль конструктивно виконаний у вигляді U-DIMM – звичайна не буферизована пам'ять для ПК.

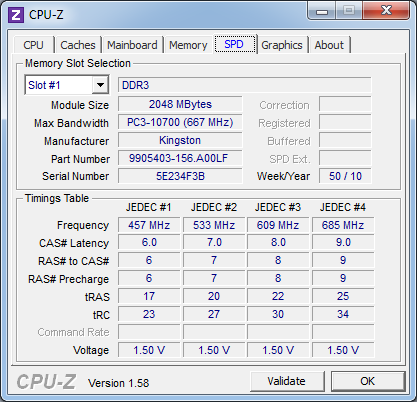

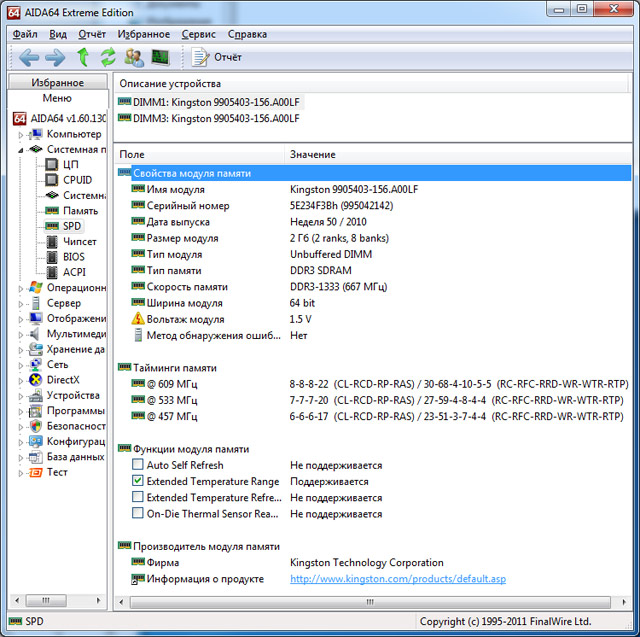

За допомогою утиліт CPU-Z і AIDA64 ми довідалися інформацію, яка записана в SPD. Так у мікросхемі пам'яті модуля Kingston KHX1800C9D3/2G є чотири стандартні JEDEC-режими роботи: DDR3-685 9-9-9-25-34 1.5V, DDR3-609 8-8-8-22-30 1.5V, DDR3-533 7-7-7-20-27 1.5V і DDR3-457 6-6-6-16-22 1.5V. Саме в одному з цих режимів пам'ять запуститься за замовчуванням, а встановлення потрібної напруги і таймінгів для скорення частоти в 1866 МГц користувачу доведеться зробити вручну.

Модель Kingston KHX1800C9D3/2G однозначно є оверклокерською пам'яттю з досить високою ціною, а наявність або відсутність в SPD модуля додаткових профілів роботи EPP і XMP ніяк не впливає на можливості самих мікросхем. Материнські плати, які мають підтримку розширених профілів розгону пам'яті, завжди мають можливість ручного підвищення робочих частот і напруги оперативної пам'яті, а також зміни її таймінгів.

Якщо додержуватися інструкцій виробника, то для модулів пам'яті Kingston KHX1800C9D3/2G найбільш швидким і, відповідно, найбільш імовірним у сучасних системах є режим DDR3-1866 МГц з напругою живлення 1,7-1,9 В при затримках (таймінгів) 9-9-9-24 для CL-tRCD-tRP-tRAS відповідно. Саме з такими налаштуваннями і буде проходити наше тестування даних модулів пам'яті. Єдине, напругу живлення ми змогли підняти тільки до 1,65 В, хоча і при ньому модулі працювали зовсім стабільно.

Тепер перейдемо до характеристик продукта, який розглядаємо в цьому матеріалі.

Характеристики модулів:

Виробник і модель

Kingston KHX1800C9D3/2G

Тип пам'яті

DDR3

Форм-фактор

240 pin U-DIMM

Рекомендований режим роботи

DDR3-900 9-9-9-24-40 1.7-1.9V

Стандартні режими роботи JEDEC

DDR3-685 9-9-9-25-34 1.5V
DDR3-609 8-8-8-22-30 1.5V
 DDR3-533 7-7-7-20-27 1.5V
 DDR3-457 6-6-6-17-23 1.5V

Розширені профілі XMP

Немає

Розширені профілі EPP

Немає

Додаткові сертифікати

Немає

Робочий діапазон температур

-

Енергоспоживання

-

Сайт виробника

http://www.kingston.com/

Після знайомства з зовнішнім виглядом Kingston KHX1800C9D3/2G і їх технічними характеристиками, саме час перейти до дослідження впливу частоти роботи оперативної пам'яті на загальну продуктивність системи, а також до оцінки продуктивності і розгінного потенціалу.

Тестування

Для тестування оперативної пам'яті ми використали наступну конфігурацію.

Процесор

Intel Core i5-2500K (LGA1155, 3,3 ГГц, L3 6 МБ, Turbo Boost Off, C1E Off)

Материнські плати

ASUS P8P67 (Intel P67, LGA 1155, DDR3, ATX)

Кулер (Intel)

Thermalright SI-128 (LGA775) + VIZO Starlet UVLED120 (62,7 CFM, 31,1 дБ)

Відеокарта

ZOTAC GeForce GTX 480 AMP! (NVIDIA GeForce GTX 480, 1,5 ГБ GDDR5, PCIe 2.0)

 Жорсткий диск

Hitachi Deskstar HDS721616PLA380 (160 ГБ, 16 МБ, SATA-300)

Оптичний привід

ASUS DRW-1814BLT SATA

 Блок живлення

Seasonic M12II-500 (SS-500GM), 120 мм fan

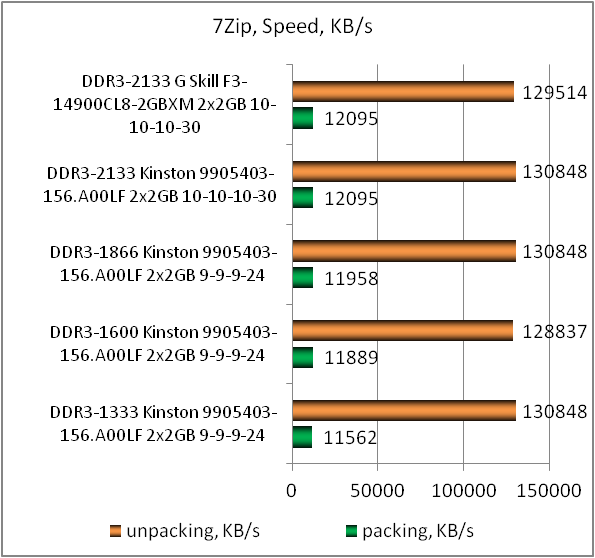

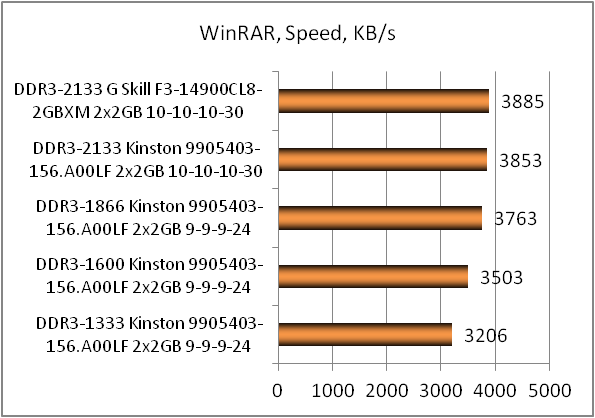

В першу чергу порівняємо приріст швидкодії модулів пам'яті внаслідок збільшення їх частоти роботи, а також вплив такого приросту на загальну продуктивність системи.

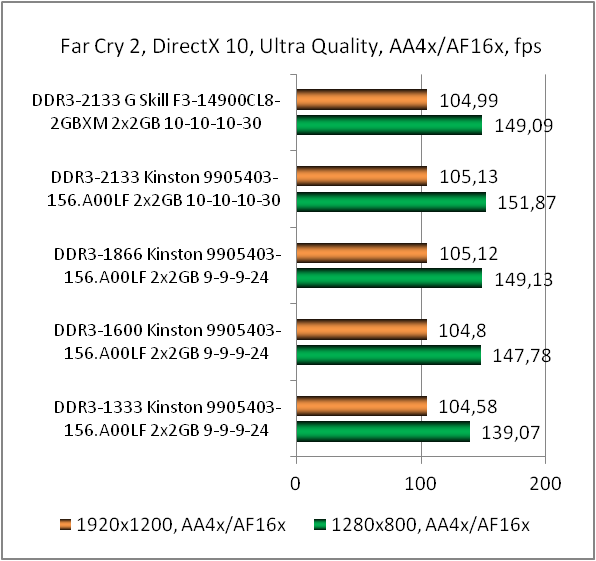

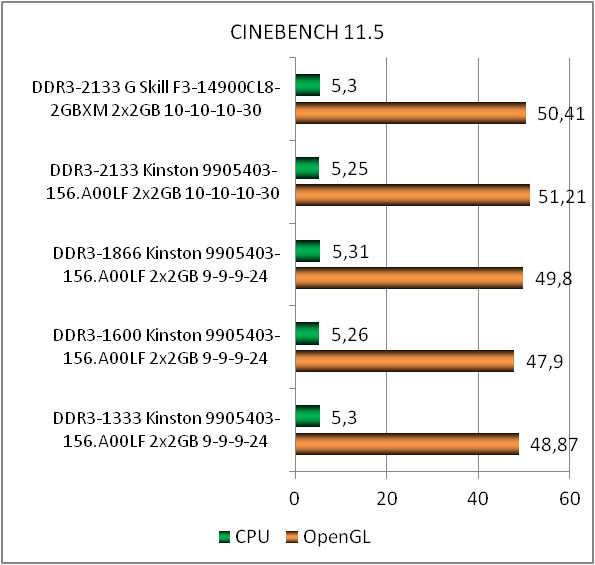

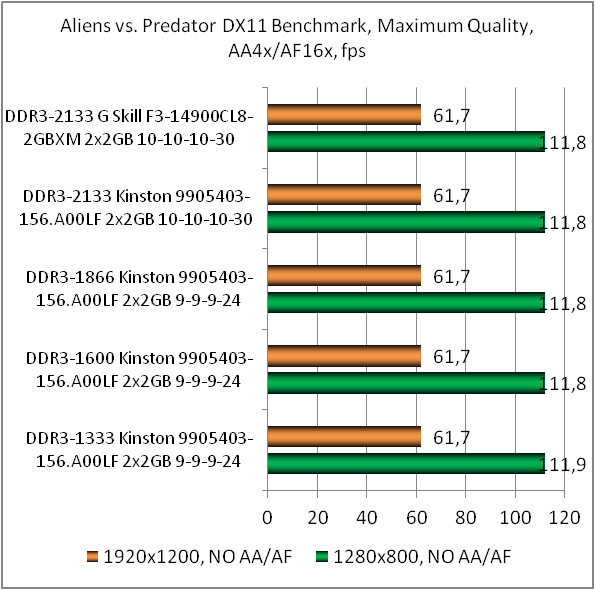

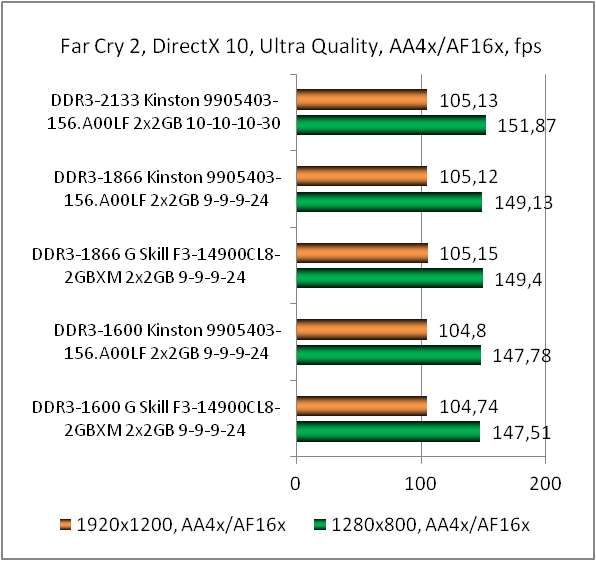

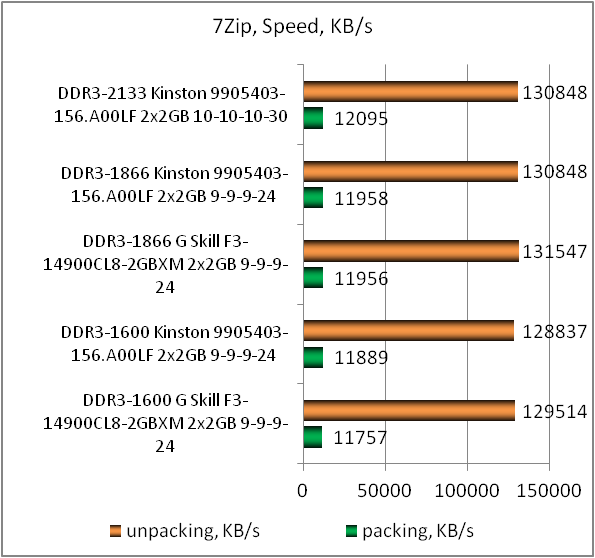

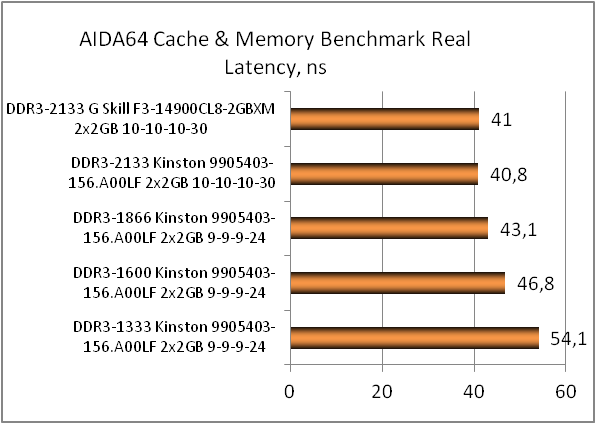

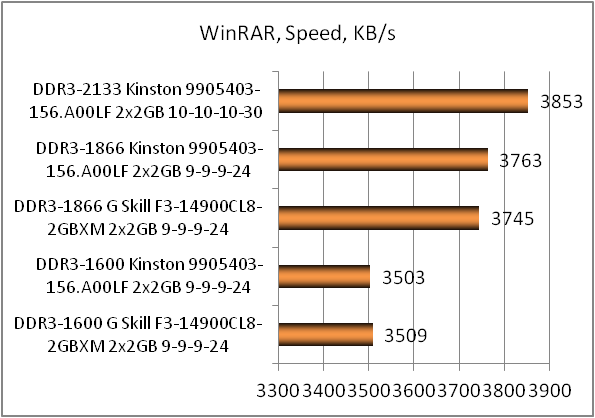

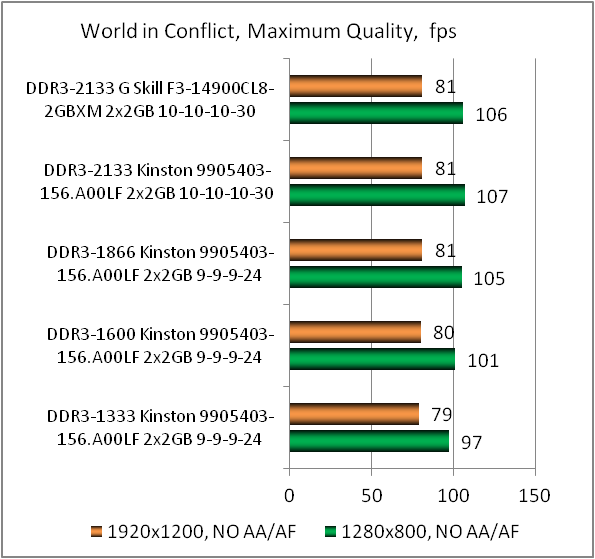

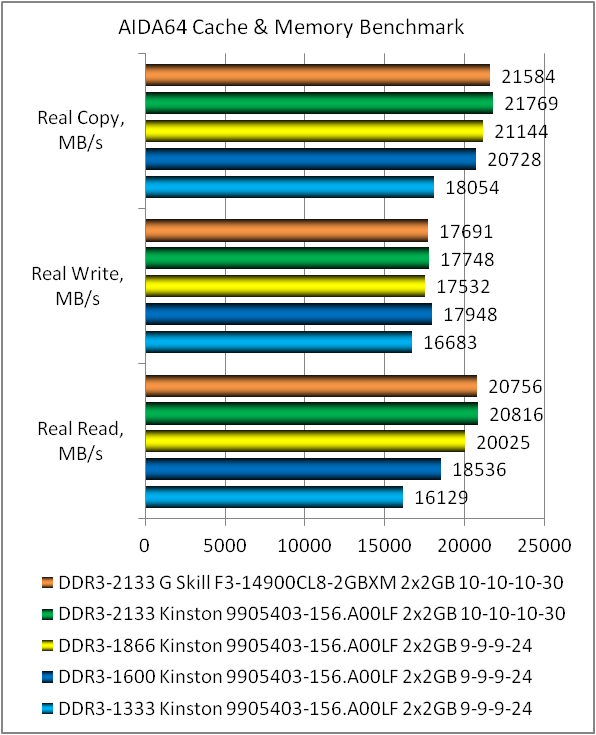

Тепер можна наочно побачити приріст продуктивності пам'яті від використання DDR3-1866 замість DDR3-1333. Він склав 10-17% безпосереднє збільшення швидкості роботи самої підсистеми пам'яті і 2-8% приросту продуктивності всієї системи. Якщо звернути увагу на ігрові тести то саме в цих завданнях приріст від використання більш швидшої пам'яті виявився найменш помітним. Тоді як обчислювальні операції з істотним навантаженням на пропускну здатність пам'яті показали найбільше збільшення швидкодії.

Якщо казати про оптимальність співвідношення ціни і продуктивності, то згідно загальному приросту швидкості роботи всієї системи при використанні DDR3-1866 замість DDR3-1333, значно більш дорожча пам'ять явно не виправдовує витрачених на неї коштів. Відзначимо, що висока швидкість пам'яті більше потрібна для досягнення кращих результатів у синтетичних тестах, які використовуються в різних конкурсах і рейтингах, на певних оверклокерських сайтах.

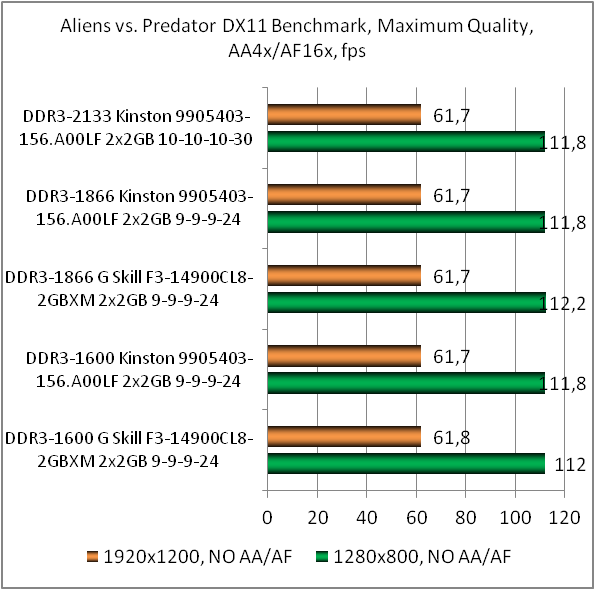

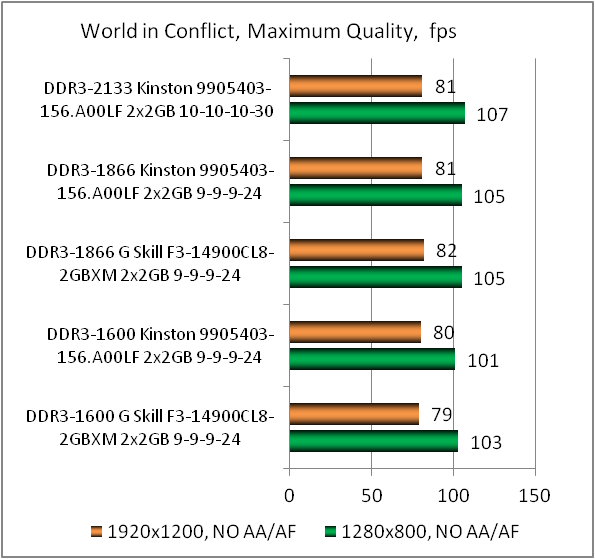

Тепер порівняємо можливості оверклокерських моделей пам'яті Kingston KHX1800C9D3/2G з можливостями схожого по рекомендованого режиму роботи, але більш дорогого комплекту 2хDDR3-1866 G Skill F3-14900CL8-2GBXM 2x2GB 8-9-8-24.

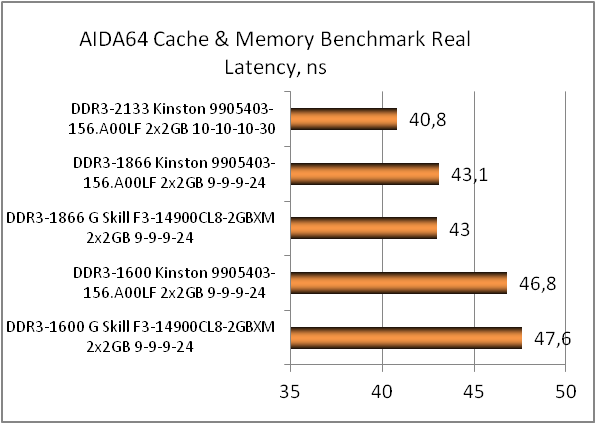

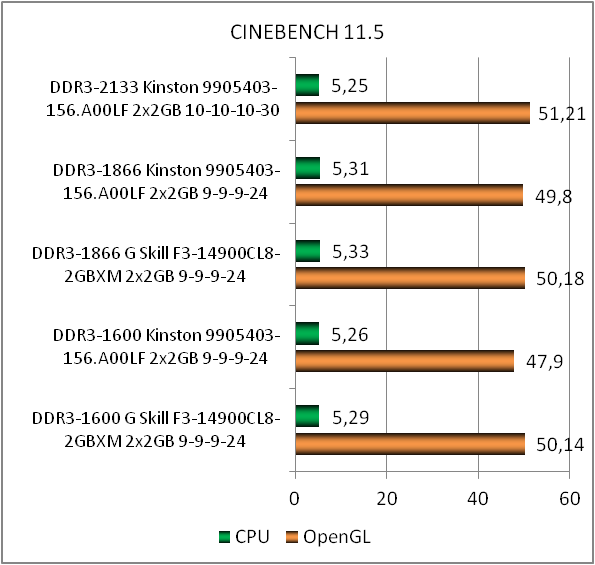

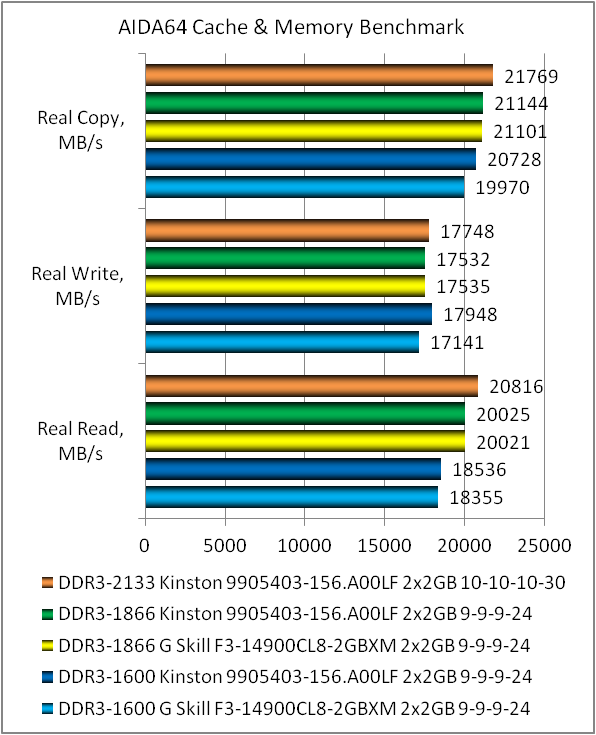

Результати вказують на рівність швидкості роботи цих двох видів пам'яті при рівних частотах і таймінгах. Цілком зрозуміло також спостерігати збільшення продуктивності при збільшенні частоти роботи підсистеми пам'яті. Невеликі коливання тестових результатів можна списати на погрішність вимірів, що ніяк не вплине на кінцеву швидкодію всієї системи.

Між різними модулями пам'яті, які працюють на одній частоті і з однаковими таймінгами, немає ніякої різниці у швидкодії. Що стосується використання пам'яті з більшими частотами роботи, то невеликий приріст швидкодії від їх застосування все-таки є. Однак помітної зміни швидкості роботи в більшості додатків користувач не відчує.

Розгін

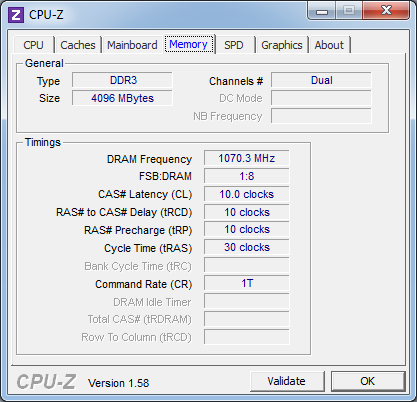

Як вже можна було спостерігати на загальних графіках тестування, нам вдалося розігнати комплект пам'яті Kingston KHX1800C9D3/2G до робочих частот в 2133 МГц при наборі затримок 10-10-10-30 і напрузі живлення 1,65 В.

Для цього використовувалася та ж система на процесорі з архітектурою Sandy Bridge, у якій є можливість зміни частот роботи пам'яті при незмінній частоті процесора. Зміна частоти останнього привела б до викривлення вимірів продуктивності при розгоні пам'яті. У зв'язку з цим був задіяний розгін засобами множника частоти роботи пам'яті. Такий спосіб дозволяє збільшити реальні частоти пам'яті з 800 МГц за декілька кроків в 133 МГц до 1067 МГц без можливості використання проміжних значень.

Частотний запас, який виливається в розгінний потенціал, часто є запорукою надійності і довговічності роботи мікросхем пам'яті в міні продуктивних рекомендованих режимах. Якщо порівнювати отриману від розгону до 2133 МГц продуктивність з швидкодією на частоті в 1866 МГц, то значних змін у працездатності всієї системи користувач не помітить. Однак запас по робочих частотах стане ще одним важливим аргументом у процесі вибору. Такі результати розгону не можна переносити на всі модулі пам'яті моделі Kingston KHX1800C9D3/2G, тому що в будь-якому розгоні присутня велика частка везіння.

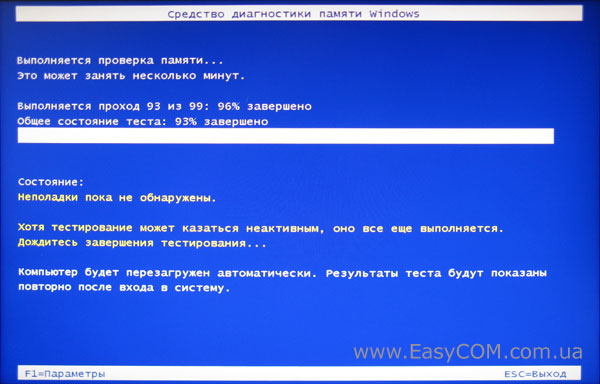

Стабільність роботи модулів пам'яті, як при частотах 1866 МГц, так і в розігнаному режимі до 2133 МГц, була перевірена різними тестами. До них ввійшов і стандартний модуль перевірки пам'яті, який вбудований в операційну систему Windows 7.

Згідно наведеному «скріншоту», неполадок після 93 «прогонів» тесту виявлено не було. Такі результати кажуть про відмінну стабільність роботи модулів, що потрапили на тестування, пам'яті по 2 ГБ DDR3-1866 Kingston KHX1800C9D3/2G, а саме цей критерій і є для пам'яті найголовнішим.

Підсумки

Модулі пам'яті Kingston KHX1800C9D3/2G з рекомендованою частотою роботи в 1800 МГц є більшою мірою рішеннями для ентузіастів. Вони стануть більш продуктивною альтернативою розповсюдженим і недорогим моделям з частотою 1333 МГц. Однак користувач може і не помітити різниці у швидкодії, обумовленою більш швидшою пам'яттю. Тільки в деяких, досить специфічних завданнях, можливий невеликий приріст. Ще однією неоднозначною особливістю можна назвати відсутність XMP профілів або EPP «конфігів» у SPD модуля. Це ніяк не вплине на працездатність, але створить деякі незручності при встановленні і налаштуванні даних модулів пам'яті.

Протестовані в даному матеріалі модулі пам'яті в рекомендованих розробниками режимах показали себе як надійне і стабільне рішення. Також модулі Kingston KHX1800C9D3/2G змогли скорити частоту в 2133 МГц при таймінгах 10-10-10-30 і напрузі 1,65 В. Але і таке збільшення частоти роботи не значно впливає на загальну продуктивність, хоча може виявитися істотним для більшої стабільності і довговічності роботи даних модулів.

Оперативну пам'ять Kingston KHX1800C9D3/2G цілком можна використати в домашній універсальній системі або в конфігураціях, що вимагають підвищеної надійності і швидкодії. Однак модулі Kingston KHX1800C9D3/2G не можна назвати недорогими, споживач помітно переплачує за більш вищі частоти роботи і привабливий зовнішній вигляд. При використанні в режимі DDR3-1866 вони забезпечать рівень швидкодії відповідно аналогам, що мають таку ж робочу частоту.

Залишається відзначити всього один нюанс, пов'язаний з використанням пам'яті на частотах вище 1333 МГц. JEDEC-режими дозволяють материнській платі при завантаженні автоматично визначити параметри роботи модуля і встановити їх для нормального запуску системи. В зв’язку з відсутністю стандартизованих JEDEC-режимів для DDR3-1600 або DDR3-1800 і т.ін. більшість материнських плат за замовчуванням для модулів DDR3-1800 і більш швидших виставлять робочу частоту 1333 МГц, що може понизити продуктивність підсистеми пам'яті. Це виправляється ручними налаштуваннями в BIOS материнської плати, якщо звичайно в ній є можливість зміни частоти роботи пам'яті, напруги і хоча б основних таймінгів. Така ситуація може привести до марності покупки модулів пам'яті DDR3 з частотою 1800 МГц і більш швидших якщо ви плануєте їх використання на бюджетній материнській платі і/або з процесорами початкового рівня. Адже саме в бюджетних материнських платах часто немає можливості тонкого налаштування режимів роботи пам'яті, а молодші процесори з вбудованим контролером пам'яті можуть не підтримувати частоти роботи вище 1333 МГц або навіть 1066 МГц.


Автор: Валерій Паровишник
Переклад: Анна Смірнова

Дякуємо фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за надані для тестування модулі памті.

Дякуємо компаніям ASUS, Intel, SeaSonic і ZOTAC за надане для тестового стенда обладнання.
