Огляд блоку живлення ZALMAN ZM750-HP

Сьогодні ми вперше протестуємо джерело живлення виробника більш відомого в сфері систем охолодження – компанії ZALMAN. Одразу ж відзначимо, що ця корейська компанія самостійно не займається виробництвом джерел живлення, але порядком удосконалюючи моделі компанії FSP, надаючи їм більш ефектний зовнішній вигляд та поліпшуючи їх систему охолодження, просуває блоки живлення для ігрових систем під своїм брендом. В асортименті компанії ZALMAN є серія джерел живлення «HP» з системою охолодження на тепловій трубці. По суті, застосування теплових трубок для охолодження джерела живлення є у своєму роді новаторською ідеєю, хоча і не новою. Джерела живлення компанії ZALMAN з тепловими трубками з'явилися ще на початку 2007 року. До нас у тестову лабораторію один з таких блоків живлення, ZALMAN ZM750-HP потужністю 750 Вт, потрапив тільки зараз.

Чого можна чекати від теплової трубки і більш ефективної системи охолодження елементів? По-перше, це зниження рівня шуму, тому що можна використовувати менш швидкий вентилятор, але є деяке подорожчання самого джерела живлення. Середня вартість ZALMAN ZM750-HP становить 165$. Взагалі для дуже якісно виконаної моделі потужністю 750 Вт вартість цілком прийнятна. Але по цій же причині, розглядаючи ZALMAN ZM750-HP, ми будемо ставитися до нього більш причепливо.

Блоки живлення ZALMAN серії «HP» бувають потужності від 500 до 1000 Вт. Як показує практика джерела потужністю в 750 Вт повинні бути для потужної ігрової системи. Чи так це у випадку з ZALMAN ZM750-HP ми теж постараємося з'ясувати в цьому огляді. Але почнемо, як і має бути, з вивчення різних написів на упаковці.

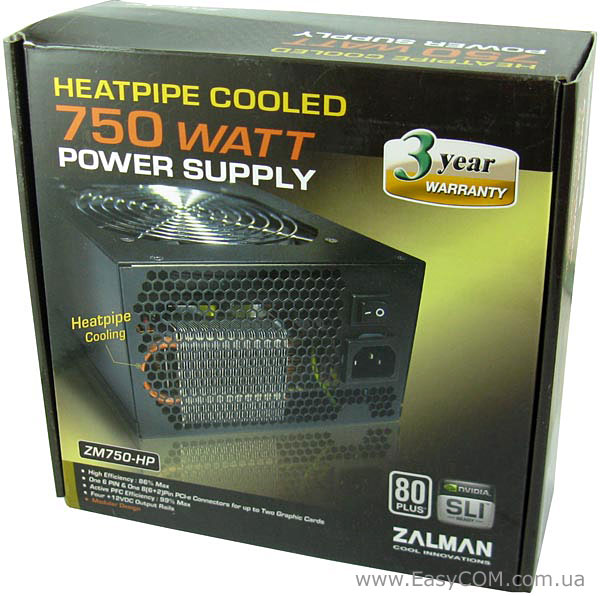

Упаковка блоку живлення ZALMAN ZM750-HP дуже якісно виконана і оформлена. На лицьовій частині показана задня панель блоку живлення з великою системою охолодження, що визирає через вентиляційну сітку. Одразу відзначено 3 роки гарантії. Звичайно, це не п'ять, але теж добре. Також на упаковці є позначка про сертифікацію 80 PLUS і SLI ready.

Більш цікаву інформацію можна довідатися зі зворотної сторони упаковки. Тут показана система охолодження з тепловою трубкою і відзначено, що максимальний ККД джерела живлення може досягати 86%. Однак потрібно враховувати, що це максимальні можливості, а типовий ККД буде нижче. І в такому випадку виникало б питання, навіщо настільки високоефективному джерелу живлення знадобилася дуже велика система охолодження, яка призначає саме для розсіювання «втрат» у блоці живлення. Наступними позитивними якостями ZALMAN ZM750-HP є наявність модульних кабелів і синє підсвічування.

Крім того, на задній панелі виділені моменти, які, на думку виробника, повинні позитивно вплинути на продуктивність блоку живлення ZALMAN ZM750-HP. Основним тут є те, що це джерело живлення має чотири незалежні лінії +12 В, а не віртуально розділені захистами як це часто буває. У кожній фізичній лінії +12 В встановлений окремий випрямний діод.

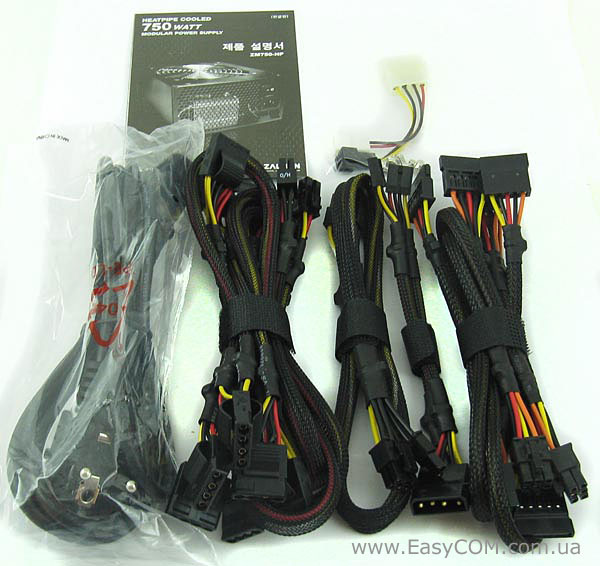

Комплектація блоку живлення ZALMAN ZM750-HP складається з набору модульних кабелів, мережного шнура, перехідника для вентилятора, чотирьох гвинтів і інструкції.

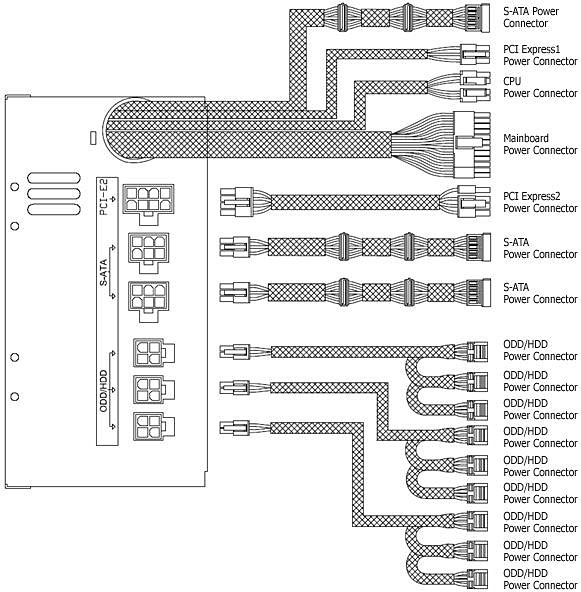

Набір модульних кабелів включає: кабель з 6+2-контактним роз’ємом PCIE; три кабелі, що мають по три роз’єми PATA, і два кабелі, що мають по три роз’єми SATA. Всі кабелі заховані в нейлонову оплітку, яка скріплює провода разом і зменшує імовірність пошкодження ізоляції. З недоліків блоку живлення ZALMAN ZM750-HP можна відзначити наявність тільки двох роз’ємів PCIE, один в 6-контактному виконанні та один в 6+2-контактному. Як для джерела живлення потужністю в 750 Вт, такого оснащення може здатися мало, тому що вони дозволяють без перехідників підключити тільки одну дуже потужну або дві середні відеокарти. Достатньо згадати моделі меншої потужності в 500 Вт, такі як Seasonic M12II-500 і CHIEFTEC GPS-500A, які також мають по два роз’єми PCIE.

Довжина всіх кабелів блоку живлення ZALMAN ZM750-HP прийнятна, її можна уточнити в таблиці.

Типи роз’ємів	Довжина проводів до роз’єму (роз’ємів), см
20+4-контактний роз’єм живлення	50
4+4-контактний роз’єм живлення	50
6-контактний роз’єм PCIE	50
Три роз’єми для пристроїв SATA	50-65-80
Модульні:
6+2-контактний роз’єм PCIE	50
3 х Три роз’єми для периферійних пристроїв	50-65-80
2 х Три роз’єми для пристроїв SATA	50-65-80
Перехідник з двома роз’ємами FDD	15

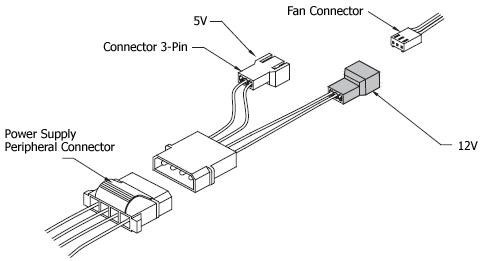

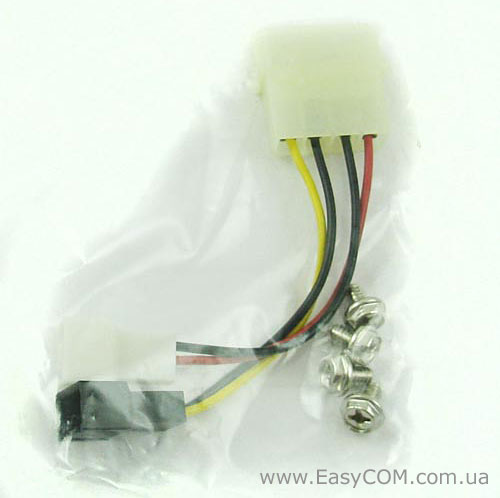

Спеціально для підключення вентиляторів додається перехідник з роз’ємом на +12 В і +5 В.

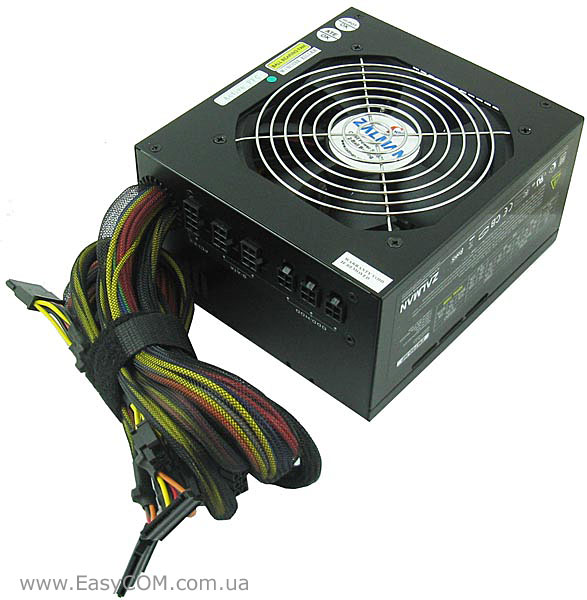

Корпус блоку живлення ZALMAN ZM750-HP виконаний з SECC сталі чорного кольору. Його розміри трохи збільшені у висоту 156х150х86 мм. Для охолодження елементів блоку живлення застосовується 120 мм вентилятор, який зверху прикритий повноцінною вентиляційною сіткою.

Специфікація блоку живлення ZALMAN ZM750-HP:

Виробник	ZALMAN
Модель	ZM750-HP
Тип	ATX12V v2.2
Номінальна потужність, Вт	750
Потужність по каналу 12В, Вт	720
Ліній +12V	4
Виходи	+3.3V – 30A, +5V – 30A, +12V1 – 20A, +12V2 – 20A, +12V3 – 20A, +12V4 – 20A, -12V – 0.8A,  +5VSB – 2,5A
PCI-E роз’єм	2
SLI Ready	так
CrossFire Certified	Немає
Модульний	так
ККД	>80%
Сертифіковано 80 PLUS	так
Коефіцієнт потужності (PF)	99%
Метод компенсації коефіцієнта потужності	Активний
Вхідна напруга, В	115-230
Частота, Гц	50/60
Вхідний струм, А	12-5,5
Розмір вентилятора, мм	120 х 120 х 25
Рівень шуму, дБ	20
Регулятор швидкості обертання (S2FC)	є
Електромагнітні безпека та сумісність (EMI/EMC)	CE, FCC, CB
Відповідність RoHS (низький вміст у припої свинцю та кадмію)	є
Розміри (ШхДхВ), мм	156х150х86
Комплектація	Набір модульних кабелів, Мережний шнур, Перехідник для вентилятора, Чотири гвинти, інструкція
MTBF (25ºC), годин	100 000
Гарантія	3 роки
Сайт виробника	http://www.zalman.com/

Все цены на ZALMAN ZM750-HP

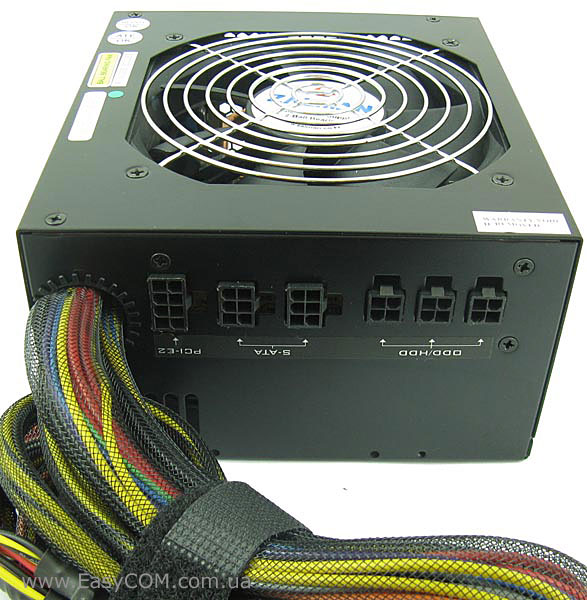

Модульні роз’єми підписані, але і без того кабелі не можна буде підключити неправильно, тому що вони відрізняються кількістю контактів.

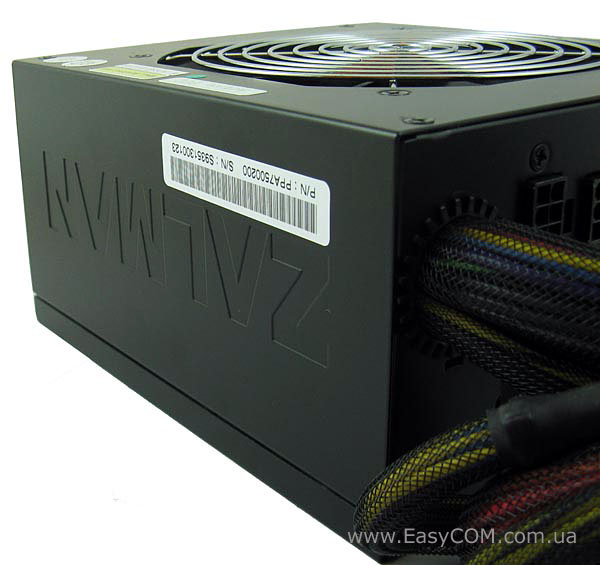

На бічній панелі присутній напис «ZALMAN», що підкреслює клас пристрою.

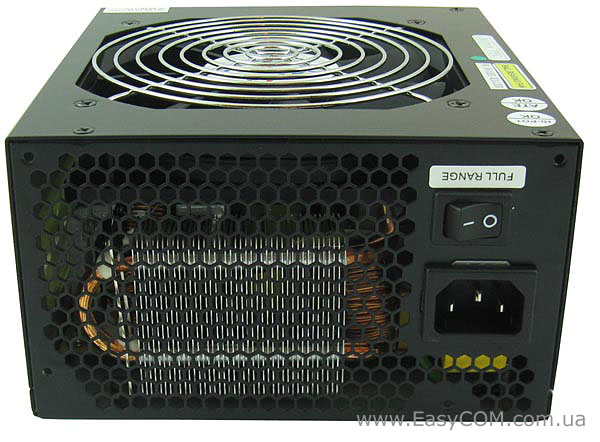

Задня панель блоку живлення ZALMAN ZM750-HP має вентиляційну сітку з шестикутними отворами, крізь які можна побачити систему охолодження на тепловій трубці. Тут же знаходиться кнопка «подачі мережного живлення» на блок живлення.

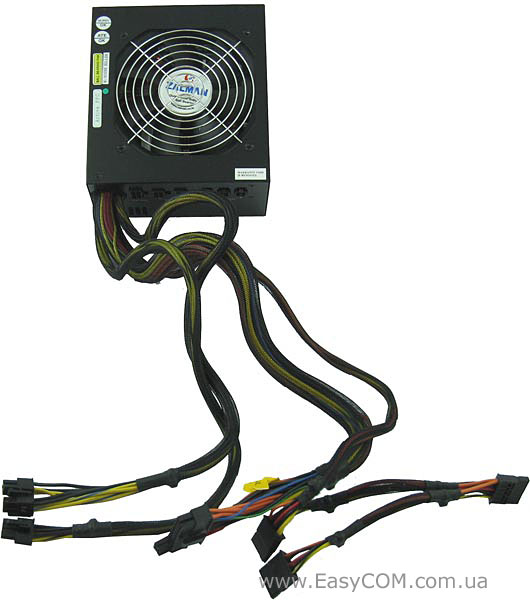

Постійно підключені кабелі також мають нейлонову оплітку.

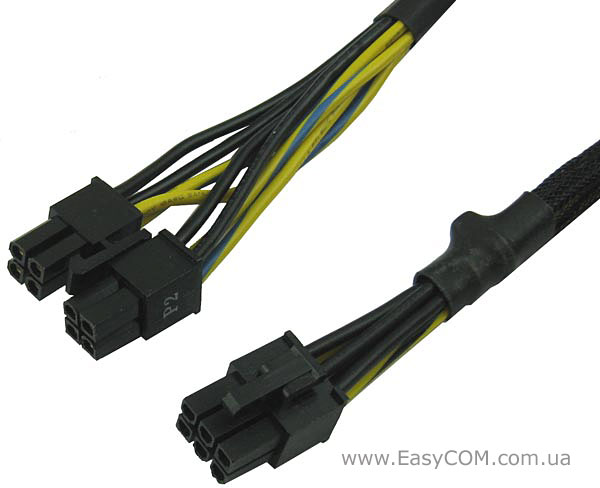

Роз’єм для процесорного живлення має універсальне 4+ 4-контактне виконання.

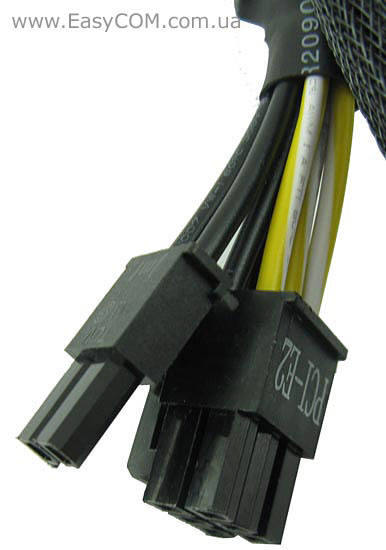

Другий роз’єм PCI-E, кабель з яким підключається модульно, має універсальне 6+2-контактне виконання.

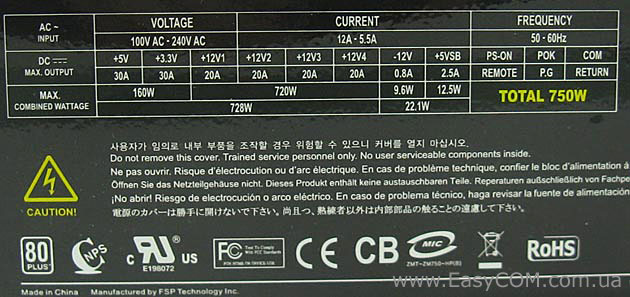

На етикетці блоку живлення ZALMAN ZM750-HP зазначено максимальне навантаження по всім лініям. Чотири незалежні лінії +12 В мають навантаження по 20 А кожна. В сумі потужність ліній +12 В становить 720 Вт, що цілком відповідає потребам сучасних систем. Єдине, що при підключенні потужної ігрової системи може не вийти, так це рівномірно розподілити всю потужність по всіх чотирьох лініях.

Максимальна потужність лінії +3,3В і +5В блоку живлення ZALMAN ZM750-HP складає 160 Вт, при тому що кожна з цих ліній може витримати навантаження до 30 А.

На етикетці також підкреслена відповідність стандартам по вмісту шкідливих речовин RoHS, а також сертифікації 80 PLUS.

Розбирається блок живлення ZALMAN ZM750-HP досить просто. Для цього потрібно лише викрутити чотири гвинти.

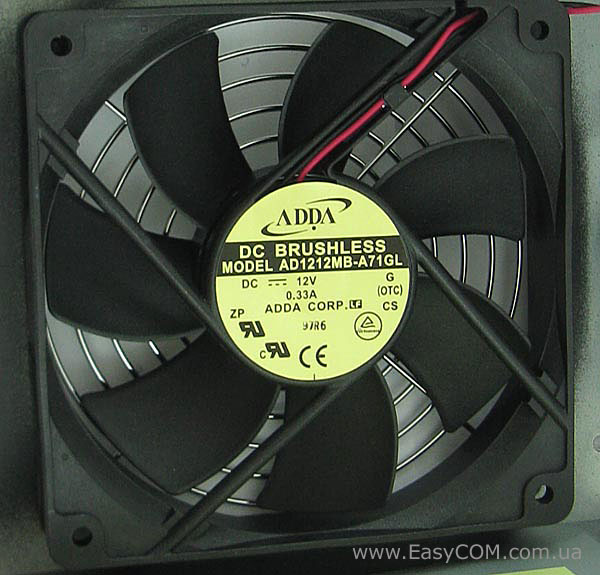

У якості активного елемента охолодження застосовується 120 мм вентилятор ADDA AD1212MB-A71GL на шарикопідшипнику з крильчаткою, що має сім лопатів. Вентилятор має систему автоматичного керування швидкістю обертання. Під час проведення тестування блок живлення ZALMAN ZM750-HP працював дуже тихо.

Специфікація вентилятора ADDA AD1212MB-A71GL:

Модель	ADDA AD1212MB-A71GL
Розмір, мм	120 x 120 x 25
Швидкість обертання, об/хв	2050
Потужність, Вт	3,96
Повітряний потік, CFM	80,5
Тиск, дюймів	0,117
Рівень шуму, дБ	38
Вага, г	156

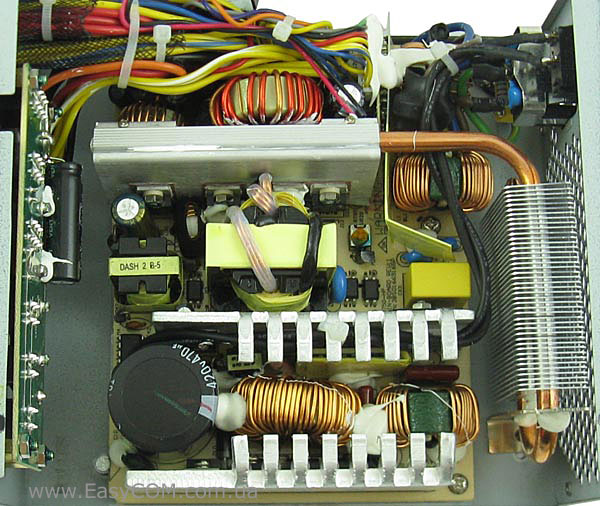

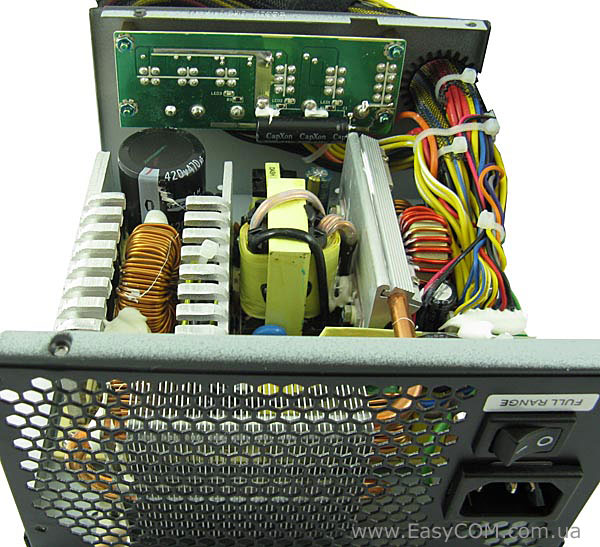

Незважаючи на досить велику потужність блоку живлення ZALMAN ZM750-HP його схема виконана на одношаровій PCB, хоча звичайно висококласні рішення подібної потужності виконують на двошаровій PCB. Розміри друкованої плати невеликі. Компоненти розпаяні на платі дуже щільно, але нам, все-таки, вдалося розглянути деякі деталі.

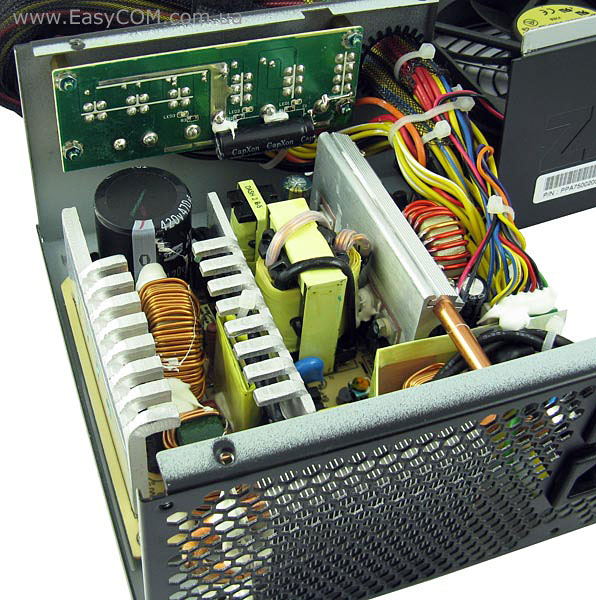

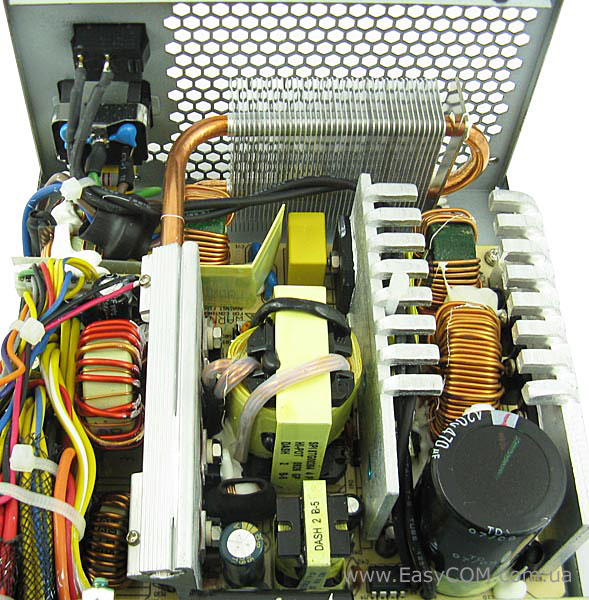

Система охолодження ZALMAN ZM750-HP складається з двох звичайних суцільнолитих алюмінієвих радіаторів і конструкції на тепловій трубці. Система охолодження відводить тепло від діодів Шотткі на стороні вихідних ліній живлення, які в першу чергу виходять з ладу через перегрів.

Як і відзначалося, на упаковці в ланцюзі випрямлення +12В встановлено чотири діоди Шотткі в кожній лінії, а також по два діоди для ліній живлення +5 В і +3,3 В.

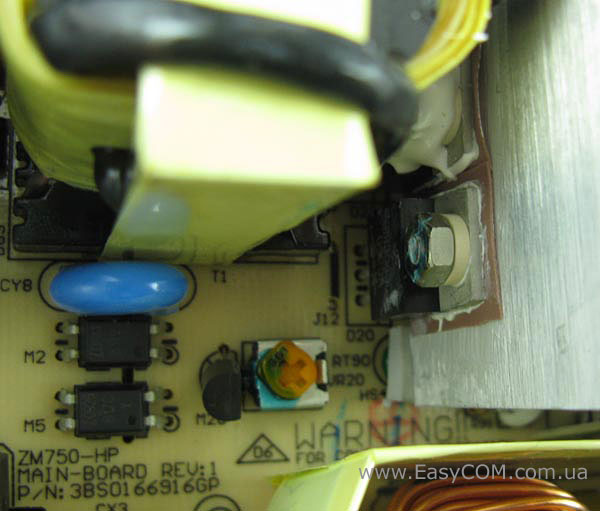

Випрямляючі діоди встановлені на радіатор через термопрокладку, причому в місці контакту помітна наявність термопасти. Чотири незалежні лінії +12 В в блоці живлення ZALMAN ZM750-HP розведені ось так:

• +12V1 – до роз’єму процесорного живлення ATX12V;
• +12V2 – до модульного кабеля з 6+2-роз’ємом PCI-E для відеокарти;
• +12V3 – до основного роз’єму живлення материнської плати і модульним кабелям для периферійних пристроїв, тобто кабелям з роз’ємами PATA і SATA;
• +12V4 – до постійно підключеного кабелю з 6-контактним роз’ємом PCI-E для відеокарти і постійно підключеному кабелю з роз’ємами SATA.

В цілому можна сказати, що розподіл ліній +12 В виконаний досить розумно. Але у фізичного поділу шини +12 В на чотири лінії є і свої недоліки. Дуже складно навантажити один кабель PCI-E на потужність близьку до 240 Вт (12 В х 20 А). З цієї причини частина закладеної в джерело живлення ZALMAN ZM750-HP потужності буде залишатися не задіяною. А при бажанні сильніше навантажити блок живлення є лише один варіант: за допомогою перехідників підключати роз’єми для відеокарт до кабелів з периферійними роз’ємами живлення. В такому випадку можна взагалі перевантажити лінію живлення +12V3, і блок живлення буде відключатися по перевантаженню.

У ланцюзі первинного випрямлення встановлено один конденсатор досить великої ємності 470 мкФ, 420 В виробництва компанії TEAPO.

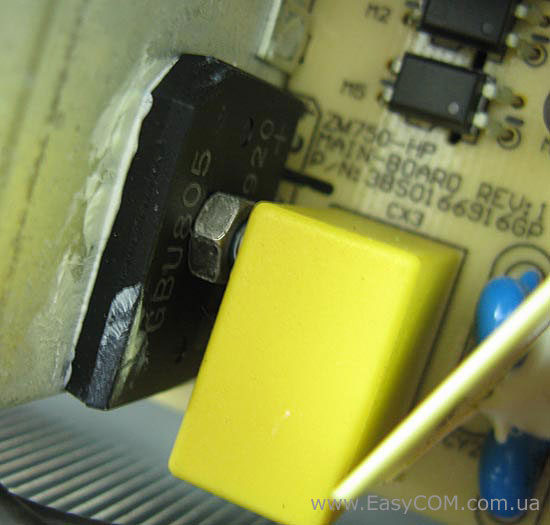

Два діодних моста GBU805, розрахованих на струм 8 А при температурі до 100ºС, у ланцюзі випрямлення з'єднані паралельно.

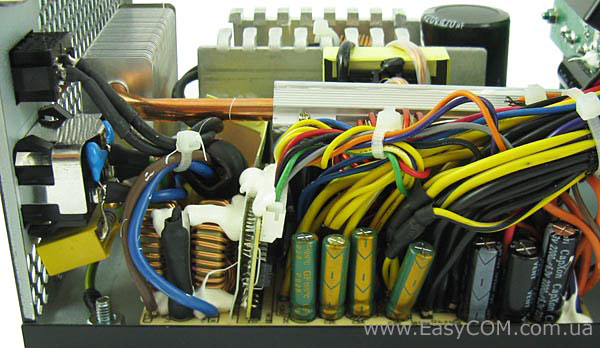

Фільтр вхідної напруги включає два досить великі дроселі, причому декілька конденсаторів напаяні прямо на роз’єм живлення. У вихідних ланцюгах використовуються конденсатори від добре відомих виробників Capxon і TEAPO з максимальною робочою температурою 105°С.

Тестування

Через відсутність повноцінного навантажувального стенда, для тестування ми використали комп'ютерну систему, яку по енергоспоживанню на даний момент можна відносити до досить продуктивних ігрових конфігурацій, тому що вона складається з одного двочіпового відеоприскорювача на GeForce 9800 GX2 і розігнаного до 3,8 ГГц чотирьохядерного процесора.

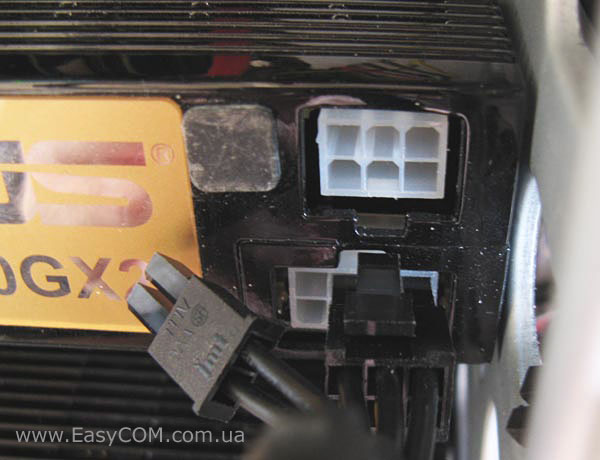

З самого початку була спроба протестувати блок живлення ZALMAN ZM750-HP із двома відеокартами на GeForce 9800 GX2. Але тут нас очікували неприємності ще в процесі складання системи - 8-контактний роз’єм PCI-E не вийшло підключити до відеокарти ASUS EN9800GX2/HTDI/512M через неправильно розміщену засувку на роз’ємі. Потрібно зауважити, що це перший випадок з таким недоліком. В підсумку для проведення тестування довелося скористатися перехідниками, задіявши роз’єм PATA.

Тестова конфігурація, що виконує роль навантаження блоку живлення:

Материнська плата	ZOTAC nForce 790i-Supreme (NVIDIA nForce 790i Ultra SLI)
Процесор	Intel Core 2 Quad Q9550 (LGA775, 2,83 ГГц, L2 2х6 Мб) @3,8 ГГц
Кулер	Noctua NH-U12P
Оперативна пам'ять	2x DDR3-1333 1024 Mб Transcend PC6400
Відеокарта	ASUS EN9800GX2/HTDI/512M
Жорсткий диск	Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300
Корпус	Spire SwordFin SP9007B з двома 120 мм вентиляторами

За допомогою цифрового мультиметра MASTECH MY64 ми проводили виміри напруг на основних лініях живлення +12В; +5В; +3,3В, а приладом ZALMAN Power Angel визначали коефіцієнт потужності та загальну потужність споживання всією системою разом з блоком живлення.

Виміри величин напруги та потужності споживання проводилися в режимі максимального навантаження і у простої. Максимальне навантаження на систему ми створювали запуском перевірки стабільності відеопідсистеми в додатку FurMark 1.7.0 з одночасним запуском стрес-тесту FPU у додатку Everest.

Відхилення та «осідання» напруги на вихідних лініях

В результаті виміру напруг живлення на вихідних лініях живлення були отримані наступні значення:

	ZALMAN ZM750-HP		CHIEFTEC GPS-500A		Power Lux WL-720 APFC		CHIEFTEC CTG-500-80P
	Величина, В	Відхилення, %	Величина, В	Відхилення, %	Величина, В	Відхилення, %	Величина, В	Відхилення, %
+12V
Idle	12,34	+2,8	12,11	+0,9	12,31	2,6	12,18	+1,5
Burn	12,25	+2,1	11,76	-2,0	12,17	1,4	12,11	+0,9
+5V
Idle	5,2	4	5,07	+1,4	5,28	5,6	5,14	+2,8
Burn	5,22	+4,4	5,13	+2,6	5,31	6,2	5,16	+3,2
+3.3V
Idle	3,41	+3,3	3,39	+2,7	3,46	4,8	3,41	+3,3
Burn	3,41	+3,3	3,39	+2,7	3,45	4,5	3,44	+4,2

Під навантаженням на лініях блоку живлення ZALMAN ZM750-HP спостерігалася лише невелика зміна напруги, при цьому відхилення напруги не виходили за рамки припустимих ±5%. Порівнюючи «осідання» напруги з джерелами живлення меншої потужності, можна помітити, що в блоку живлення ZALMAN ZM750-HP вони помітно менші. Хоча, звісно ж, варто відзначити, що тестова конфігурація створювала навантаження помітно менше заявленої номінальної потужності БЖ. На графіку нижче можна побачити, що загальна потужність навантаження становила 466 Вт, з урахуванням ККД корисна потужність видавана блоком живлення становила близько 400 Вт. Хоча блок живлення ZALMAN ZM750-HP і має потужність 750 Вт, але в реальних умовах дуже складно буде навантажити чотири лінії +12 В рівномірно. Якщо ж вдасться окремо задіяти кабель з 8-контактним роз’ємом PCI-E і через перехідники периферійні роз’єми навантажити лінію +12 В, то можливо вийде підключити потужнішу конфігурацію.

Тепер давайте ж подивимося на величину пульсацій напруги.

Пульсації на лінії +12 В і + 5 В

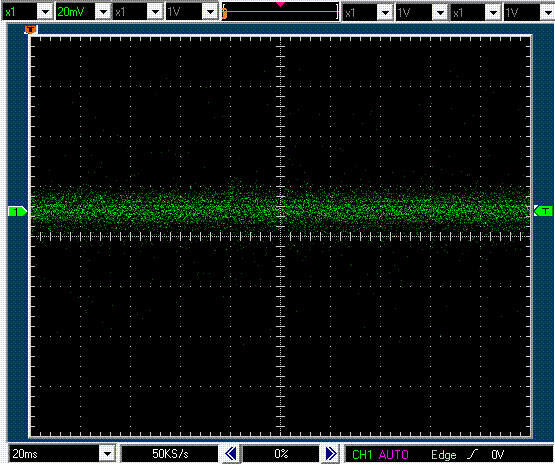

Пульсації на лінії +5 В в простої системи становлять всього 20 мВ, що менше припустимих 50 мВ

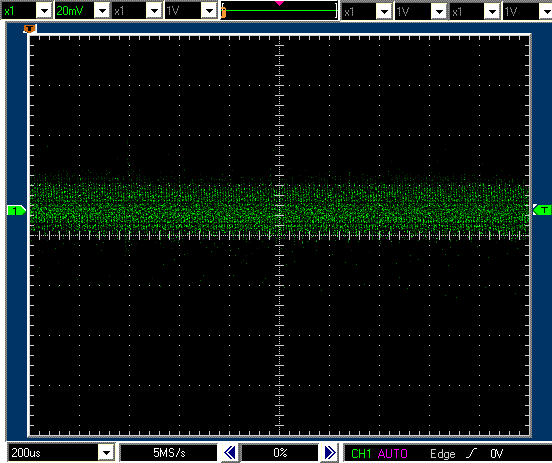

Пульсації на лінії +12 В в простої системи становлять близько 25 мВ, що менше припустимих 120 мВ

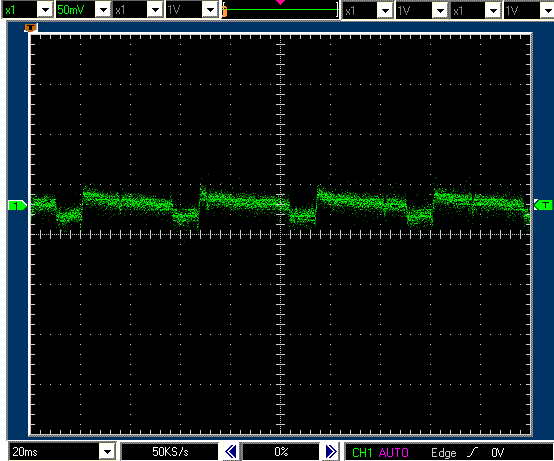

Пульсації напруги на лінії +5 В в режимі навантаження рівні 45 мВ

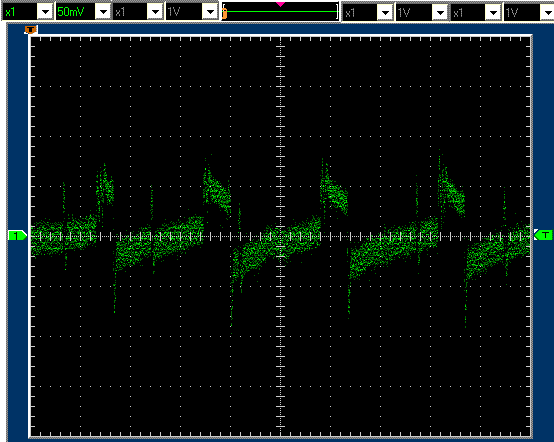

Пульсації напруги на лінії +12 В в режимі навантаження рівні 150 мВ

Під навантаженням пульсації на лінії +5 В цілком відповідають стандарту ATX 2.2, а ось на лінії +12 В пульсації трохи вище загальноприйнятих 120 мВ. Одночасно в специфікації блока живлення ZALMAN ZM750-HP, що наведена на офіційному сайті, зазначена величина пульсацій 150 мВ, які цілком відповідають дійсності.

Ще можна відзначити, що по величині пульсацій +12В під навантаженням блок живлення ZALMAN ZM750-HP схожий з нещодавно протестованим Seasonic SS-600ET Active PFC, в якого також пульсації були рівні +150 мВ при такому ж навантаженні.

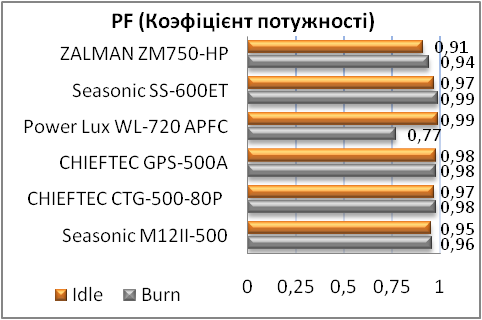

Коефіцієнт потужності

Активний модуль компенсації реактивної потужності відмінно виконує свої функції, підтримуючи коефіцієнт потужності на високому рівні.

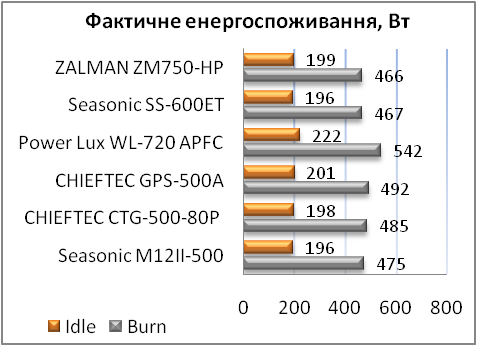

Ефективність перетворення

Ефективність перетворення блоком живлення ZALMAN ZM750-HP електроенергії висока. Про це ми можемо судити по відносно низькому енергоспоживанню системи. Схожий рівень ефективності мав блок живлення Seasonic SS-600ET, а ось інші джерела живлення CHIEFTEC CTG-500-80P, CHIEFTEC GPS-500A і особливо Power Lux WL-720 APFC мали більшу витрату електроенергії.

До того ж, блок живлення ZALMAN ZM750-HP був протестований на відповідність стандарту ENERGY STAR Ver. 4.0, який вимагає забезпечити споживання системою в режимі Standby (у виключеному стані) до 2 Вт, а в Sleep (сплячому) режимі до 4 Вт. Як виявилося, ZALMAN ZM750-HP повністю задовольняє цим вимогам.

Система охолодження

Система охолодження блоку живлення ZALMAN ZM750-HP дуже тиха, це і не дивно, враховуючи досить габаритні радіатори всередині.

Висновки

Блок живлення ZALMAN ZM750-HP відмінно підійде для продуктивної системи з однією потужною двочіповою відеокартою або з двома продуктивними відеокартами. Навантажити його «під зав'язку» не вийде, тому що загальна потужність розподілена по чотирьом «фізичним» лініям +12 В. Тому існує досить велика імовірність перевантаження однієї з ліній живлення. До того ж складанню дуже потужних систем не сприяє наявність всього лише двох кабелів PCI-E, у той час як багато сучасних джерел живлення потужністю 750 Вт мають по три кабелі живлення з роз’ємами PCI-E для відеокарт. А в деяких випадках блоки живлення оснащуються чотирма роз’ємами PCI-E, як приклад Seasonic X-750. В цілому блок живлення ZALMAN ZM750-HP досить якісно виконаний, якщо не вважати прикрий прорахунок з розміщенням засувки на 8-контактному роз’ємі PCI-E. Можна відзначити, що він оснащується дуже ефективною і тихою системою охолодження, має високий ККД і низькі «осідання» напруги під навантаженням.

Крім того, блок живлення ZALMAN ZM750-HP має гарний зовнішній вигляд, тому може сподобатися любителям моддінга. Він виконаний у чорному корпусі, всі кабелі мають оплітку, до того ж оснащений підсвічуванням, що дуже рідко зустрічається серед блоків живлення. Незвичайним рішенням в ZALMAN ZM750-HP також є наявність досить габаритного кулера з тепловою трубкою, що тільки позитивно вплинуло на рівні шуму цієї моделі.

До переваг можна віднести:

• високий рівень ККД;
• тиху систему охолодження;
• модульне підключення кабелів;
• підсвічування на вентиляторі;
• активний метод компенсації реактивної потужності;
• сертифікацію ENERGY STAR Ver. 4.0;
• відповідність стандартам RoHS.

До недоліків можна віднести:

• засувка на 8-контактному роз’ємі PCIE зміщена вбік;
• дуже важко скористатися всім потенціалом цього БЖ;
• мала кількість кабелів з роз’ємами для відеокарт PCIE.

Автор: Дмитро Масюк
Переклад: Анна Смірнова

Дякуємо фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за наданий для тестування блок живлення ZALMAN ZM750-HP.

Висловлюємо подяку компаніям ASUS, Kingston, Noctua, Spire, ZOTAC за надане для тестового стенда обладнання.
