Огляд і тестування блока живлення ZALMAN ZM700-TX 700W

Компанія ZALMAN вирізняється випуском пристроїв з хорошим співвідношенням ціни та можливостей, що так само стосується як систем охолодження, так і блоків живлення. Наприклад, навіть якщо ви хочете зібрати комп'ютер з одним потужним графічним адаптером, розігнаним процесором і додатковим запасом потужності, або ж помістити в свій ПК пару відеокарт – цей виробник обов'язково знайде, що вам запропонувати в сегменті порівняно доступних рішень.

ZALMAN ZM700-TX 700W

У поточному огляді ми поговоримо саме про такий пристрій – джерело ZALMAN ZM700-TX 700W вартістю близько $75. Загалом ціни на 700-Вт блоки живлення починаються з позначки близько $50, але якість використаних компонентів і навіть їх наявність у повному обсязі часто залишається під питанням. У цьому рішенні відсутня тотальна економія, а значить можна очікувати відповідності заявленої та фактичної потужності, а також не переживати за стан питомих комп'ютерних комплектуючих. І все ж, чи так це насправді? Давайте дізнаємося, що ховається за таким привабливим цінником.

Специфікація

Модель

ZALMAN ZM700-TX 700W

Тип

ATX12V 2.31

Номінальна потужність, Вт

700

Потужність по каналу 12В, Вт

696

Потужність ліній +3,3В і +5В, Вт

140

Кількість ліній +12В

1

Виходи, А

+3,3В

20

+5В

20

+12В

58

-12В

0,3

+5Vsb (чергова лінія живлення)

2,5

Вхідна напруга, В

200 − 240

Частота, Гц

50 − 60

Вхідний струм, А

8

ККД, %

86

Сертифікований 80 PLUS

80 PLUS 230V EU

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

98

Конфігурація системи вихідних кабелів

Виведені безпосередньо з корпуса блока живлення

Кількість PCIe-роз'ємів

4 (6+2-контактні)

Розміри вентилятора, мм

140 х 140 х 25

Захисти

OVP, UVP, OPP, SCP, OCP

Розміри, мм

157 х 150 х 86

Вага, кг

2,2

Сайт виробника

ZALMAN

Сторінка продукту

Упаковка і комплект постачання

ZALMAN ZM700-TX 700W ZALMAN ZM700-TX 700W

Упаковка ZALMAN ZM700-TX 700W дозволяє оцінити зовнішність БЖ і дізнатися про ключові його особливості та можливості. І, що найголовніше, вона надійно оберігає пристрій під час транспортування.

ZALMAN ZM700-TX 700W

Усередині коробки, крім самого джерела, можна виявити такі компоненти:

  • мережевий кабель живлення;
  • чотири гвинти для кріплення пристрою всередині корпусу;
  • п'ять стяжок для проводів;
  • керівництво користувача.

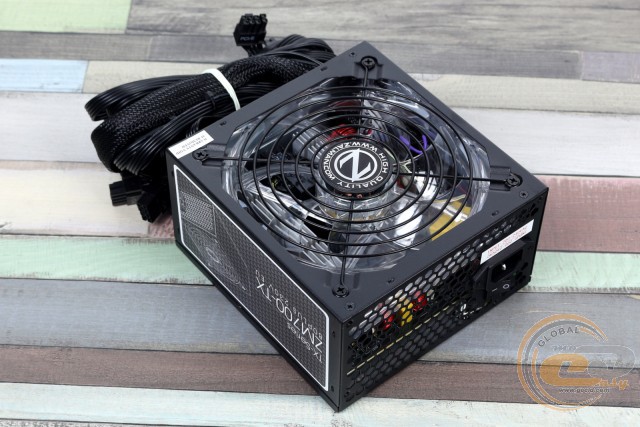

Зовнішній вигляд

ZALMAN ZM700-TX 700W ZALMAN ZM700-TX 700W

Тестований блок живлення пофарбовано в чорний колір, що характерно для абсолютної більшості джерел в асортименті виробника – дуже приємний факт. Захоплення повітря здійснюється через грати типу гриль, виводиться ж воно через «стільники» на тильній панелі. Інші боки БЖ зроблені суцільними. Корпус вийшов на 17 мм довшим звичайного – як і в 500-Вт моделі його розміри становлять 157 х 150 х 86 мм.

ZALMAN ZM700-TX 700W

У настільки доступному рішенні було б трохи дивно побачити модульну систему кабелів. І все ж виробник постарався, щоб виведені безпосередньо з корпусу провідники мали достатню довжину, а їх виконання у вигляді шлейфів (за винятком 20+4-контактного кабелю ATX) найсприятливішим чином впливало на зручність підключення пристроїв.

Повна конфігурація системи кабелів виглядає таким чином:

Типи роз'ємів

Кількість

Довжина проводів до роз'єму (роз'ємів), см

Кабелі, виведені безпосередньо з блока живлення

20+4-контактний роз'єм живлення ATX

1

50

4+4-контактний роз'єм живлення ATX12V

1

65

два 6+2-контактних роз’єми PCIe

2

50-60

три роз'єми SATA

1

50-65-80

два роз'єми SATA + один PATA

1

50-65-80

два роз'єми PATA + один FDD

1

50-65-80

Дуже порадувала наявність чотирьох роз'ємів PCIe в 6+2-контактному виконанні (в рішеннях потужністю 500 і 600 Вт їх два), що дозволить живити пару відеоадаптерів без використання перехідників. Також у ZALMAN ZM700-TX 700W є велика кількість роз'ємів SATA і PATA, що забезпечують подачу живлення до накопичувачів і периферійних пристроїв.

Внутрішнє влаштування

ZALMAN ZM700-TX 700W ZALMAN ZM700-TX 700W

Для охолодження внутрішніх компонентів використовується 140-мм 7-лопатевий вентилятор Dong Guan Lang Ruch LR14025R12M2H з потужністю 4,56 Вт (12 В при 0,38 А), який застосовується й у 500-Вт моделі ZALMAN ZM500-TX 500W.

ZALMAN ZM700-TX 700W

ZALMAN ZM700-TX 700W ZALMAN ZM700-TX 700W

Відмінною особливістю всіх блоків живлення лінійки ZALMAN ZM-TX є наявність синього LED-підсвічування пропелера. Правда, найбільше оцінять настільки приємний бонус власники корпусів з верхнім розташуванням джерела.

ZALMAN ZM700-TX 700W ZALMAN ZM700-TX 700W

Пасивна частина системи охолодження представлена парою радіаторів з доволі великою площею розсіювання, які забезпечують відведення тепла від силових компонентів.

ZALMAN ZM700-TX 700W

На вході ZALMAN ZM700-TX 700W встановлено EMI-фільтр, який відповідає за згладжування високочастотних перешкод, що випромінюються в мережу блоком живлення. Його елементна база містить по парі дроселів, X- і Y-конденсаторів. А ось варистор, що відповідає за захист від стрибків напруги в мережі, тут відсутній.

ZALMAN ZM700-TX 700W

15-амперна діодна збірка GBU1506 вибрана виробником з великим запасом, що дозволило заощадити на пасивному охолодженні даного елемента.

ZALMAN ZM700-TX 700W ZALMAN ZM700-TX 700W

Поруч встановлено активний коректор коефіцієнта потужності (APFC), якого свого часу так не вистачало пристроям лінійки ZALMAN ZM-LE. Вхідних конденсаторів тут два, і представлені вони тайванськими рішеннями SamXon (180 мкФ х 420 В, загальна ємність 360 мкФ). Дані елементи вирізняються гарною якістю і можуть працювати при температурі до 85°C.

ZALMAN ZM700-TX 700W

ZALMAN ZM700-TX 700W ZALMAN ZM700-TX 700W

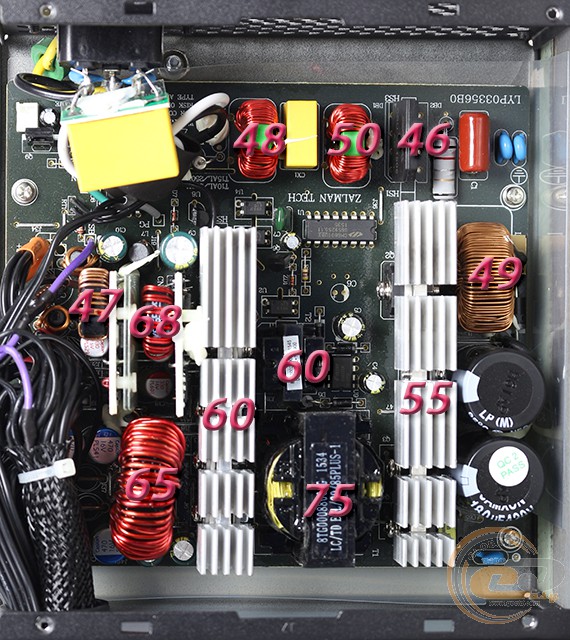

У ZALMAN ZM700-TX 700W застосовується та ж OEM-платформа від Hui Cheng Electronic Technology, що і в молодшому 500-Вт рішенні. Основний перетворювач – це однотактний прямоходовий конвертер (Dual Forward Converter), що працює під керуванням мікросхеми Champion CM6800UBX (вона ж виконує роль ШІМ-контролера блоку APFC). Логіка роботи чергового джерела живлення +5Vsb покладено на чіп BH0170A.

ZALMAN ZM700-TX 700W

Напруга +12В формується синхронним вирівнювачем, з якого за допомогою DC-DC-перетворювачів створюються канали +3,3В і +5В. Зазвичай такий підхід має місце в дорожчих моделях. Що стосується застосованих компонентів, то тут використовуються переважно твердотільні й електролітичні тайванські конденсатори CapXon. Хоча в вузлі фільтрації напруг наявна також парочка якісніших японських конденсаторів компанії Nippon Chemi-Con з високотемпературної серії.

ZALMAN ZM700-TX 700W

Відповідно до технічної специфікації, блок живлення ZALMAN ZM700-TX 700W має такі види захистів:

  • від підвищеної напруги (OVP);
  • від пониженої напруги (UVP);
  • від короткого замикання (SCP);
  • від перевантаження по потужності (OPP);
  • від перевантаження по струму кожного каналу (OCP).

У даному переліку відсутній лише захист від перегріву (OTP), але навіть без нього настільки великий список не часто можна зустріти в порівняно недорогих джерелах живлення.

Тестування

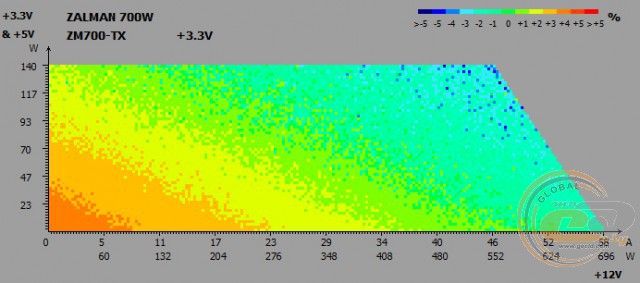

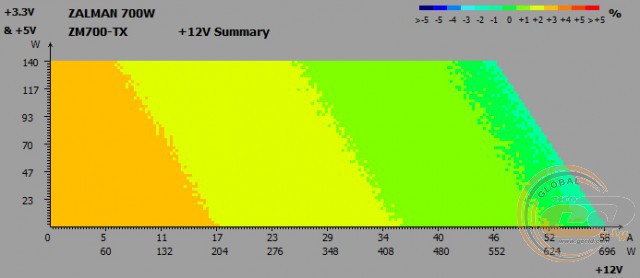

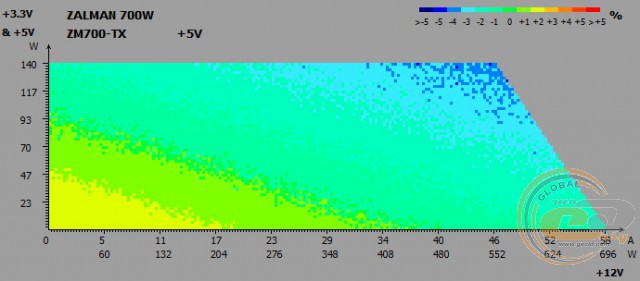

Крос-навантажувальні характеристики

Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу.

ZALMAN ZM700-TX 700W

ZALMAN ZM700-TX 700W

ZALMAN ZM700-TX 700W

Під час крос-навантажувальних тестів на основних лініях живлення були зафіксовані такі відхилення напруг:

  • лінія +3,3В: від -3% до +3%;
  • лінія +5В: від -3% до +2%;
  • лінія +12В: від 0% до +3%.

Вузол стабілізації напруги живлення добре впорався зі своїм завданням: на всіх лініях вона коливалася в набагато вужчому діапазоні, ніж того вимагає стандарт ATX12V. Особливу увагу хочеться звернути на відмінний стан найзатребуванішого каналу +12В.

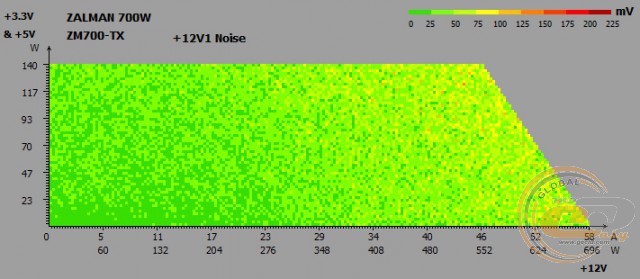

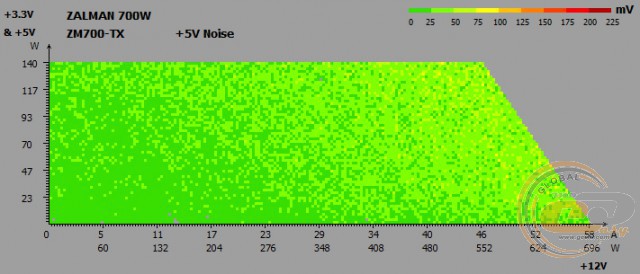

Шуми та пульсації у всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

  • лінії +3,3В і +5В: 50 мВ;
  • лінія +12В: 120 мВ.

ZALMAN ZM700-TX 700W

ZALMAN ZM700-TX 700W

ZALMAN ZM700-TX 700W

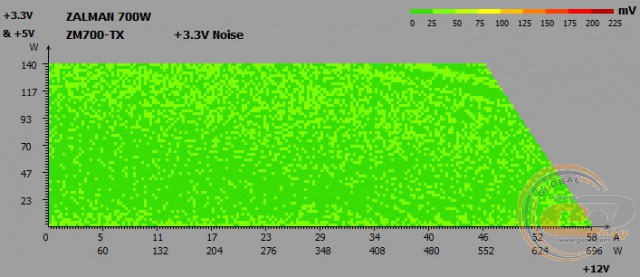

Хороші результати були зафіксовані й під час вимірювання пульсацій на виходах блока живлення. Всі лінії живлення порадували нас наявністю лише порівняно невеликих пульсацій.

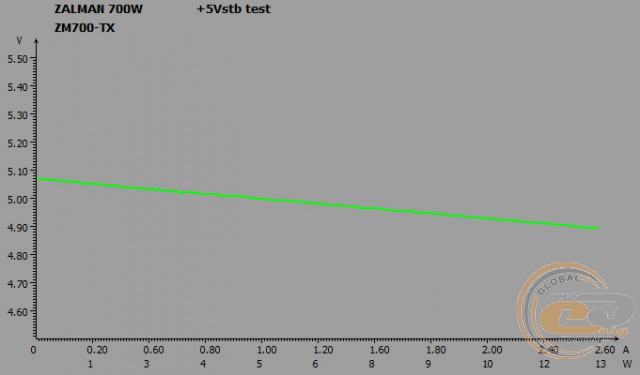

Чергова лінія живлення +5VSB

ZALMAN ZM700-TX 700W

Стан чергової лінії живлення ZALMAN ZM700-TX 700W не викликав жодних зауважень. Залежно від навантаження напруга на ній змінюється від 5,07 В до 4,90 В.

PFC

Таблиця, що показує зміну PFC залежно від завантаження джерела живлення:

Навантаження, Вт

50

75

140

200

250

300

400

500

550

600

700

Навантаження *, %

7

11

20

29

36

43

57

71

79

86

100

PFC

0,81

0,83

0,9

0,91

0,93

0,94

0,95

0,96

0,97

0,97

0,98

Навантаження * − навантаження у відсотковому відношенні до номінальної потужності блоку живлення.

Модуль APFC блока живлення відмінно справляється зі своїм завданням. Уже при споживаній потужності в 140 Вт коефіцієнт PFC подолав позначку 0,9, максимальне ж значення (0,98) було зафіксоване при номінальному навантаженні в 700 Вт.

ККД

ZALMAN ZM700-TX 700W

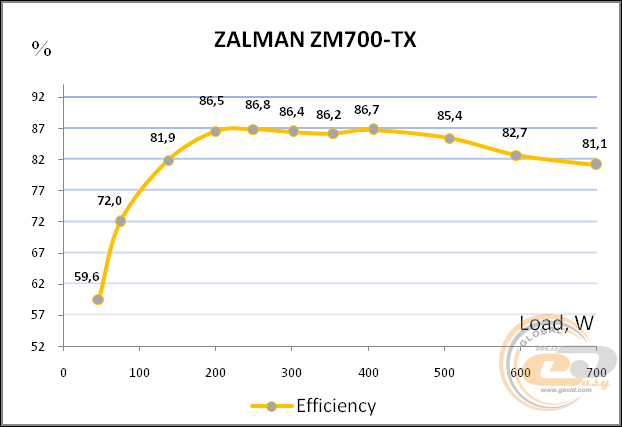

Тест реальної ефективності при різних навантаженнях підтвердив відповідність моделі ZALMAN ZM700-TX 700W стандарту 80 PLUS для напруги 230 В. Більш того, при навантаженнях 20%, 50% і 100% від номінальної потужності ККД блока живлення перевищував 81%, 85% і 81% відповідно. Отже, з такими показниками він цілком міг би претендувати на звання «бронзового», якби не вузький діапазон вхідних напруг – від 200 до 240 В.

Система охолодження і температурний режим

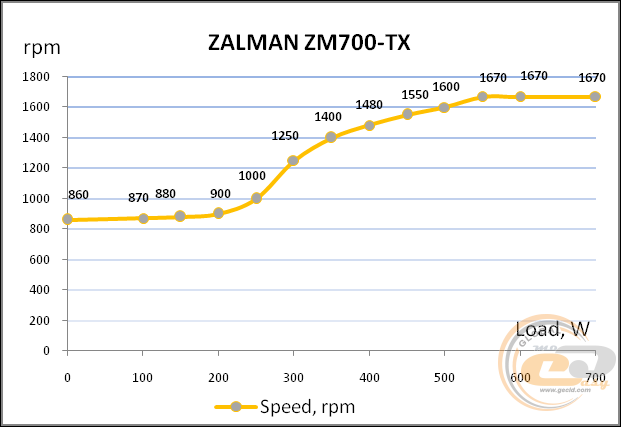

Оцінити рівень шуму пристрою можна по швидкості обертання вентилятора при різній величині навантаження. Інтервал часу, після якого проводилося вимірювання швидкості обертання та наступне збільшення потужності, становив близько двадцяти хвилин. Результати вимірювання відзначені точками на графіку. При цьому температура навколишнього середовища для джерела живлення становила приблизно 27°С. Треба зазначити, що повітря всередині корпуса комп'ютера може бути гарячішим, зокрема, температура 40°С є цілком допустимою. У той же час саме навантаження, створене комп'ютерною системою, має змінний характер, що полегшує температурний режим джерела живлення.

ZALMAN ZM700-TX 700W

До позначки потужності 200 Вт ZALMAN ZM700-TX 700W працює майже безшумно. Далі зі збільшенням навантаження плавно підвищується й рівень шуму: в межах від 200 до 350 Вт його можна охарактеризувати як тихий, а на відрізку від 350 до 500 Вт він доходить до рівня нижче середнього. Понад навантаження 500 Вт звук від вентилятора стає помітнішим, однак як і раніше не викликає дискомфорту. За суб'єктивними оцінками його можна охарактеризувати середнім.

ZALMAN ZM700-TX 700W

Дане рішення вирізняється дуже хорошою системою охолодження. Так, при настільки невисокому рівні шуму вентилятора, його потужності було цілком достатньо для ефективного відводу тепла від елементів, завдяки чому температура всіх основних вузлів під час експерименту не виходила за рамки допустимих норм і була далекою від критичних значень. Належне треба віддати й хорошій пасивній системі охолодження, яка належним чином справляється з поставленим завданням.

Сторонні шуми під час роботи блока живлення

Як показала практика, на всьому діапазоні номінальної потужності ZALMAN ZM700-TX 700W не створює додаткових шумів у вигляді дратівливого писку дроселів або характерного гудіння трансформатора.

OverLOAD

Навантаження на модель ми збільшували до 850 Вт, що дорівнює приросту +21% до номінальної потужності. Далі (на позначці 870 Вт) вже спрацьовував захист від перевантаження (OPP). При цьому значення напруг на вихідних лініях живлення залишалися в межах норми.

Практичні випробування на реальній конфігурації

Для побудови реальної комп'ютерної системи був задіяний потужний 6-ядерний процесор Intel Core i7-4960X, розігнаний до частоти 4,4 ГГц. У ролі відеоприскорювача ми використали відеокарту ZOTAC GeForce GTX 480 AMP!. Метою даного експерименту є відтворення реальних навантажень продуктивного ПК і перевірка того, як при цьому поводиться блок живлення на практиці.

Материнська плата

ASUS P9X79 PRO (Socket LGA2011, Intel X79 Express)

Процесор

Intel Core i7-4960X (Socket LGA2011, 3,6 ГГц, L3 12 МБ) @ 4,4 ГГц при напрузі 1,3 В

Кулер

Thermalright TRUE Spirit 120M

Оперативна пам’ять

4 x DDR3-1333 4096 MБ Transcend PC3-10600

Відеокарта

ZOTAC GeForce GTX 480 AMP!

Жорсткий диск

WD Caviar Blue 1 ТБ (WD10EALX)

Корпус

Spire SwordFin SP9007B з двома 120-мм вентиляторами

Ватметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Вимірювання проводилося в двох режимах: «Простій» і «Максимальне завантаження», яке створювалася утилітами Linpack і FurMark 1.10.4. Під час тестування загальне енергоспоживання системи вимірювалося за допомогою приладу Seasonic PowerAngel, напруга на лініях живлення +12В, +5В і +3,3В фіксувалася за допомогою мультиметра MASTECH MY64.

В результаті вимірювання напруги живлення на вихідних лініях були отримані наступні значення:



ZALMAN ZM700-TX 700W

GIGABYTE GP-B700H

Thermaltake SMART DPS G 700W Bronze

Режим

Величина, В

Відхилення, %

Величина, В

Відхилення, %

Величина, В

Відхилення, %

+12В

Idle

12,39

+3,3

11,97

-0,2

12,00

+0,0

Burn

12,34

+2,8

11,68

-2,7

11,70

-2,5

+5В

Idle

5,12

+2,4

5,14

+2,8

5,15

+3,0

Burn

5,11

+2,2

5,19

+3,8

5,19

+3,8

+3,3В

Idle

3,42

+3,6

3,41

+3,3

3,41

+3,3

Burn

3,41

+3,3

3,40

+3,0

3,42

+3,6



Вхідне енергоспоживання, Вт

Idle

135

119

137

Burn

611

598

601

Блок живлення ZALMAN ZM700-TX 700W без проблем впорався із запропонованою конфігурацією, продемонструвавши відмінні результати як під навантаженням (режим «Burn»), так і при бездіяльності системи (режим «Idle»). На жодній з ліній не було зафіксовано проблем.

Енергоспоживання в простої та в вимкненому стані комп'ютера

Блоки живлення

Енергоспоживання в режимі, Вт

Sleep

Power Off

ZALMAN ZM700-TX 700W

8

3

GIGABYTE GP-B700H

8

3

Thermaltake SMART DPS G 700W Bronze

8

3

Енергоспоживання блока живлення ZALMAN ZM700-TX 700W у вимкненому стані комп'ютера і в режимі сну відповідає показникам інших близьких за потужністю рішень, які побували в нашій тестовій лабораторії.

Висновки

ZALMAN ZM700-TX 700W

Коли мова йде про недорогі блоки живлення, ми добре розуміємо, що низька ціна є наслідком певної економії, яка в деяких випадках може вилізти боком. Приємно відзначити що, незважаючи на доступну вартість, ZALMAN ZM700-TX 700W виявився дуже гідним рішенням, яке підійде для побудови ПК навіть з парою потужних відеоадаптерів.

Хороші вихідні показники пристрою стали можливими завдяки застосуванню сучасної схемотехніки (однотактного прямоходового конвертера й роздільної стабілізації низьковольтної частини), а також вельми якісної елементної бази. Тому напруги на всіх трьох лініях знаходяться в межах норми, а саме джерело деякий час зможе пропрацювати навіть у режимі перевантаження (до 21%). При цьому виробник подбав про наявність ряду захистів, що убезпечить ваші комплектуючі в разі виникнення непередбачених обставин.

Приємне враження залишила й система охолодження. Поєднання 140-мм вентилятора та пари габаритних алюмінієвих радіаторів дозволяє говорити про хороші температурні показники внутрішніх компонентів навіть при тривалому навантаженні. Рівень створеного шуму цілком комфортний, а в режимі простою пропелер майже беззвучний. Ще однією приємною особливістю є наявність синього світлодіодного підсвічування.

Так на чому ж все-таки заощадив виробник? Як і в молодшій 500-Вт моделі, в ZALMAN ZM700-TX 700W відсутність варистор у вхідному фільтрі, а в якості конденсаторів застосовуються переважно доступніші тайванські рішення. До списку особливостей новинки також можна внести й доволі вузький діапазон вхідних напруг (від 200 до 240 В). Але при ціні $75 на все це можна закрити очі, адже перелік переваг виглядає соліднішим.

Переваги:

  • хороша ефективність для свого сегменту (понад 86% в піку);
  • великий запас потужності (до +21%);
  • наявність виділеного каналу +12В з навантажувальною здатністю до 58 А;
  • хороший стан напруги на лініях живлення +12В, +5В і +3,3В під великим навантаженням;
  • наявність практично всіх видів захистів (за винятком захисту від перегрівання);
  • використання DC-DC-перетворювачів у низьковольтній частині;
  • роздільна система стабілізації живлення низьковольтної частини;
  • більшість дротів зроблені у вигляді гнучких і зручних у роботі пласких шлейфів;
  • наявність чотирьох 6+2-контактних роз'ємів PCIe;
  • наявність 140-мм вентилятора із синім LED-підсвічуванням;
  • навіть при максимальних навантаженнях вентилятор працює доволі тихо;
  • використані переважно тайванські конденсатори.

Особливості:

  • діапазон вхідних напруг становить 200-240 В;
  • всі кабелі виведені безпосередньо з блоку живлення.

Недоліки:

  • відсутність варистора в EMI-фільтрі.

optimal price

Автор: Олесь Пахолок
Переклад: Юрій Коваль

Висловлюємо подяку магазину Зона51, офіційному дистриб'ютору продукції компанії ZALMAN, за наданий для тестування блок живлення.

Висловлюємо подяку компаніям ASUS, Intel, Thermalright, Transcend, WD і ZOTAC за надане для тестового стенда обладнання.

опубліковано 07-09-2016
