Огляд блока живлення ZALMAN MegaMax 800W v2: бюджетна потужність

18-04-2022

При покупці джерел живлення існують різні думки про те, на що варто звернути увагу першочергово. Хтось женеться за сертифікатами енергоефективності, для інших у пріоритеті сучасна схемотехніка, третім подавай найякісніші компоненти made in Japan, а четвертих не цікавить нічого, крім співвідношення ціна/потужність.

Тестований нами ZALMAN MegaMax 800W v2 (ZM800-TXII) буде найцікавішим для останньої категорії покупців. Так, він підкуповує величезною, як для бюджетника, заявленою потужністю 800 Вт, але в іншому перед нами цілком звичне порівняно доступне рішення. Як це вплинуло на внутрішні особливості та, що ще важливіше, на які вихідні показники можна розраховувати? Нижче ми постараємося дати відповіді на ці та інші питання, що нас цікавлять.

Специфікація

Модель

ZALMAN MegaMax 800W v2
(ZM800-TXII)

Тип

ATX12V/EPS12V

Номінальна потужність, Вт

800

Потужність по каналу 12В, Вт

720

Потужність ліній +3,3В та +5В, Вт

130

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

22

Максимальний вихідний струм каналу +5В, А

22

Максимальний вихідний струм каналу +12В, А

60

Максимальний вихідний струм каналу -12В, А

0,5

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

3

Вхідна напруга, В

220 − 240

Частота, Гц

50 − 60

Вхідний струм, А

7

ККД, %

≤87%

Сертифіковано 80 PLUS

White 230V EU

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

99

PCIe-роз'ємів

4 (6+2-контактні)

Модульний

Немає

Розміри вентилятора, мм

120 х 120 х 25

Тип підшипника вентилятора

Hydraulic Dynamic Bearing

Захисти

OPP, OVP, UVP, SCP

Розміри джерела, мм

140 х 150 х 86

Гарантія, років

3

Сайт виробника

ZALMAN

ZALMAN MegaMax 800W v2

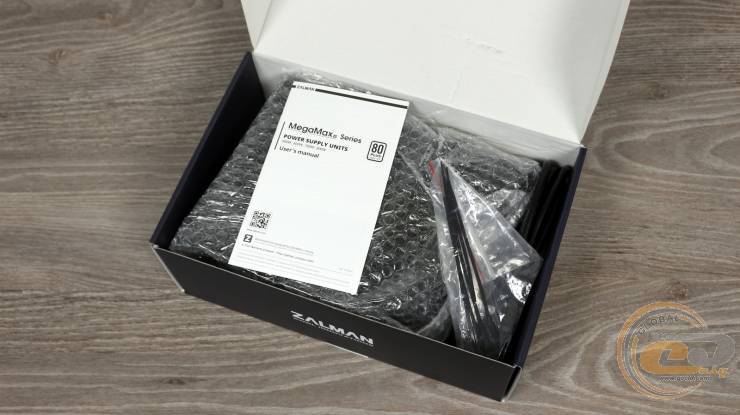

Упаковка та комплект постачання

Хоча перед нами представник аж ніяк не топової лінійки, різнокольорова коробка створювалася саме для 800-ватника. Щоправда, розповість вона лише про ключові особливості пристрою. Для більш цікавіших є офіційний сайт і, звичайно, ваш улюблений GECID.com.

Завдяки пухирчастій упаковці є надія, що джерело дістанеться до свого покупця неушкодженим.

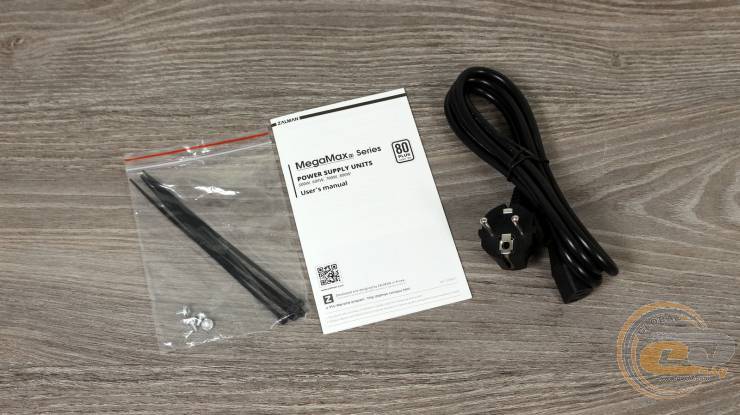

Комплектація невелика, зате все необхідне на місці: шнур живлення, кріпильні гвинти, одноразові стяжки і керівництво для користувача.

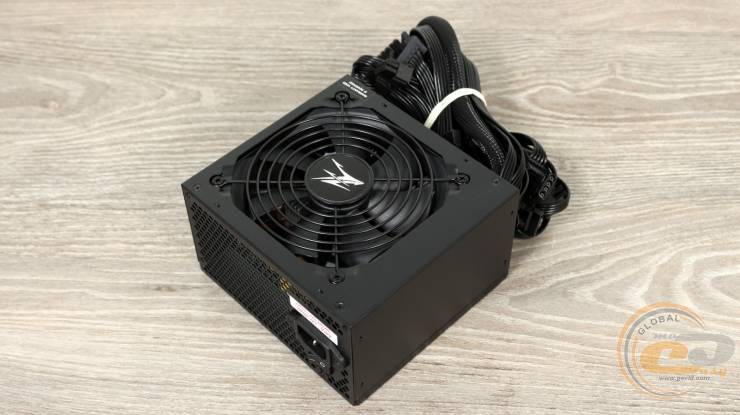

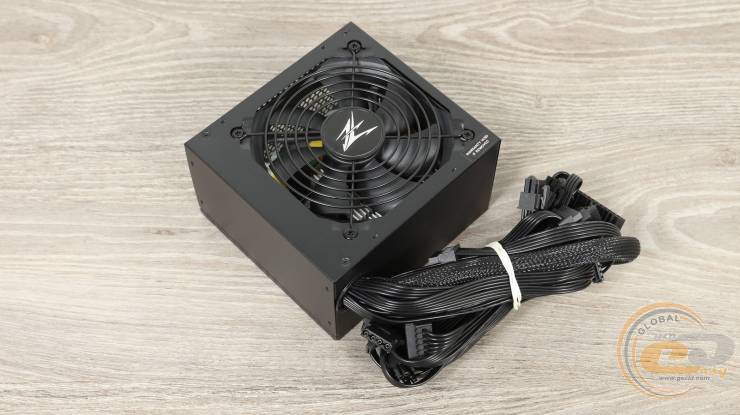

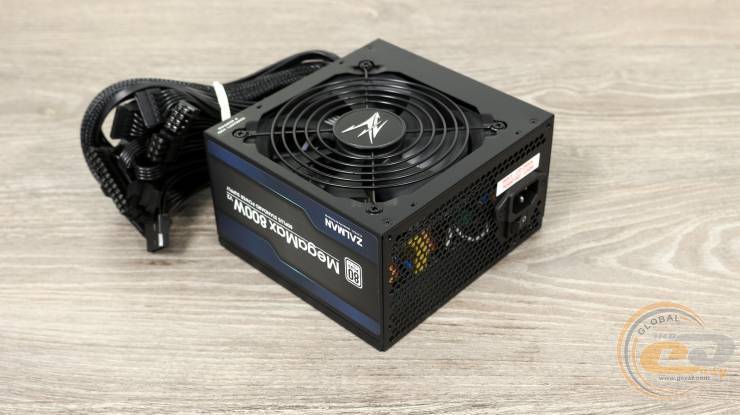

Зовнішній вигляд

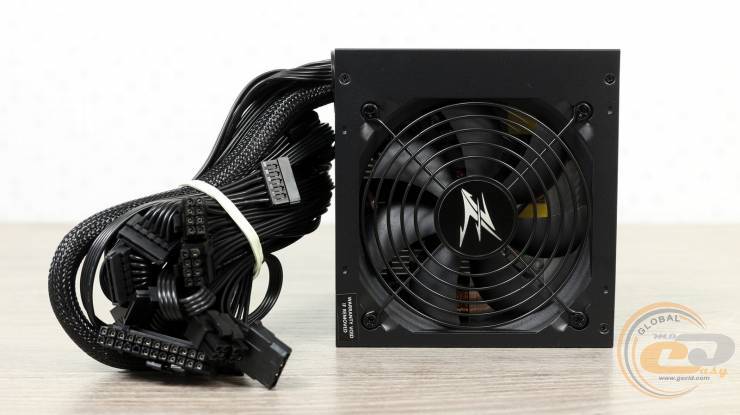

Незважаючи на чималу потужність, розміри ZALMAN MegaMax 800W v2 такі ж, як і у молодших варіацій на 500, 600 та 700 Вт – 140х150х86 мм.

Зовнішність пристрою цілком типова. Виробника можна легко визначити за логотипом бренду, нанесеним на грати типу гриль. Під нею своєю чергою ховається трохи зміщений убік 120-мм вентилятор.

У цій же площині розміщені гвинти, що з'єднують разом корпус та БЖ. Один із них прикритий гарантійною наклейкою. Її цілісність дозволяє розраховувати три роки гарантійного обслуговування від виробника.

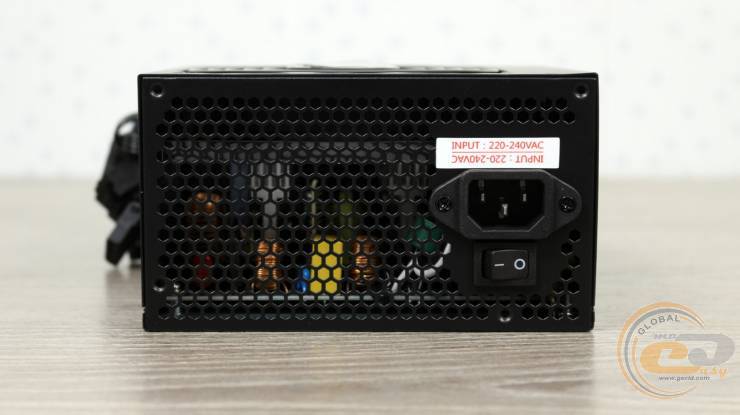

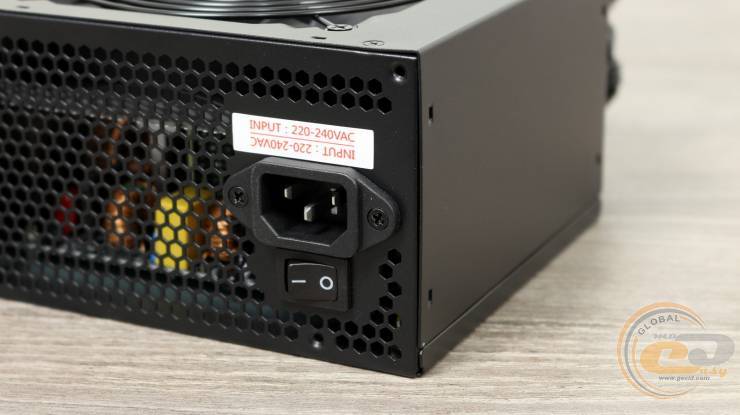

Тильна панель також позбавлена ​​дизайнерських вишукувань.

Звичні соти, роз'єм живлення та вимикач доповнені лише згадкою підтримуваного діапазону вхідної напруги.

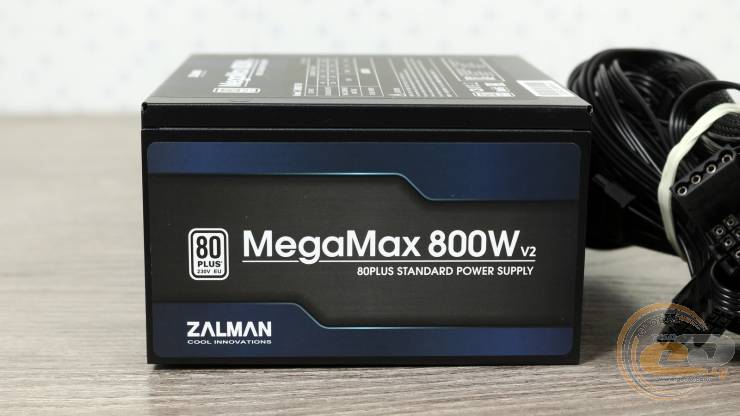

А ось боковини вирішили прикрасити наклейками із зазначенням виробника, моделі блока живлення та сертифікату енергоефективності 80 PLUS 230V (куди ж без нього).

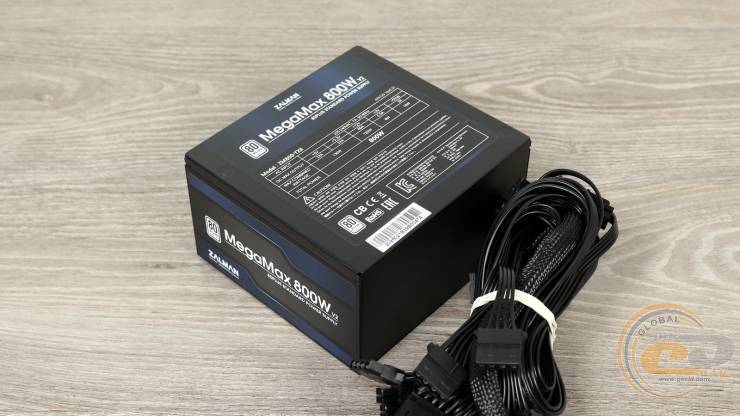

Але найбільше корисних відомостей несе головна наклейка. Вона нагадує про використання однієї 12-вольтної лінії потужністю 90% від номіналу – показник невеликий, хоч і цілком характерний для пристроїв із груповою стабілізацією напруг. На молодші канали +3,3В і +5В виділено 130 Вт (по 22 А).

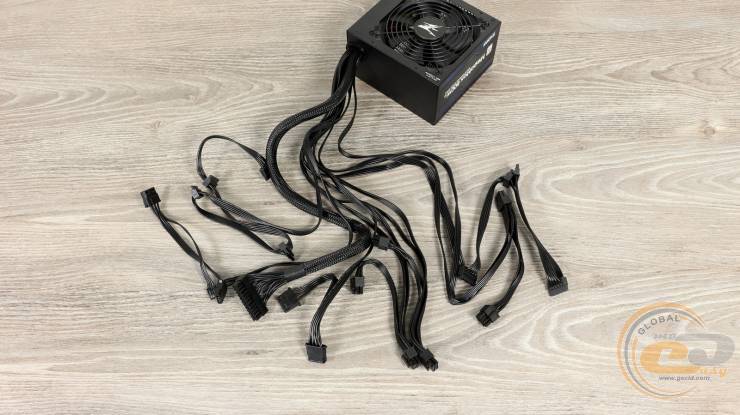

Усі кабелі ZALMAN MegaMax 800W v2 виведені з корпуса. Це зручні гнучкі шлейфи однакового калібру 18 AWG. Такого показника достатньо для самих навантажених ліній та із запасом вистачить для живлення периферії.

Основні конектори живлення 20+4-контактний ATX та пара ATX12V забезпечують підтримку комп'ютерів з одним або двома роз'ємами живлення CPU. Периферійні конектори дозволять приєднати до восьми пристроїв SATA, чотири PATA і навіть FDD. А для живлення графічної підсистеми передбачено чотири 6+2-контактні PCIe на двох дротах.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина дротів до роз'ємів, см

Калібр дротів, що застосовуються

20+4-контактний ATX

1

55

18 AWG

8+4+4-контактний ATX12V

1

70-82

18 AWG

два 6+2-контактні PCIe

2

45-60

18 AWG

чотири SATA

2

43-58-74-90

18 AWG

два PATA (Molex) та один FDD

1

45-60-73

18 AWG

два PATA (Molex)

1

45-60

18 AWG

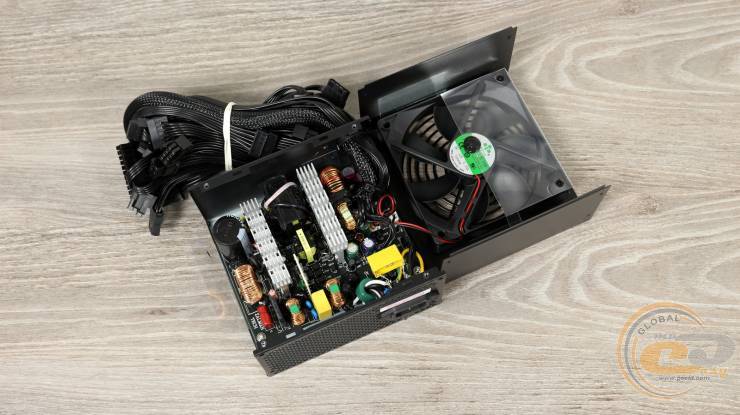

Внутрішня будова

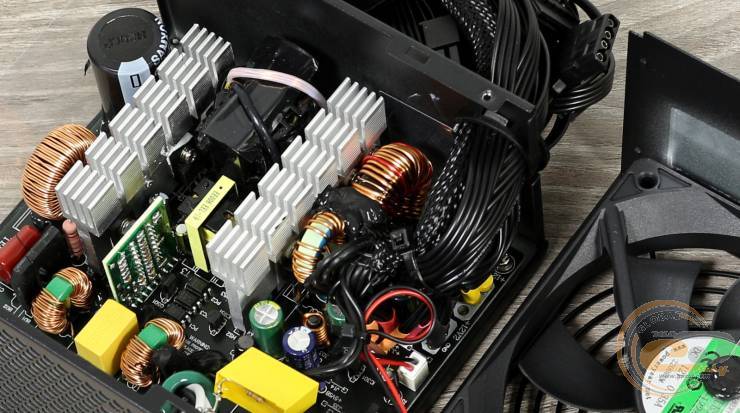

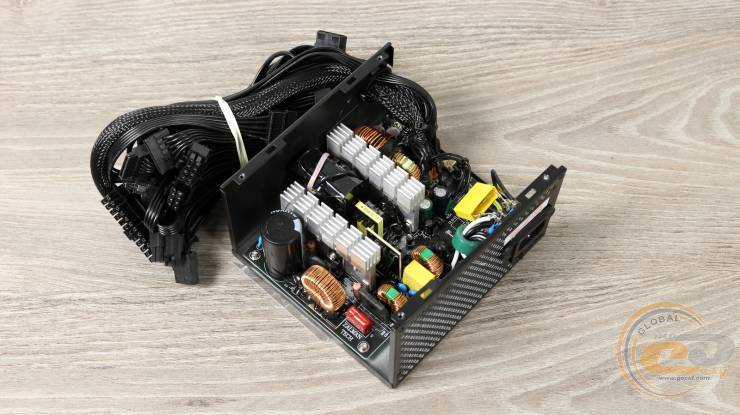

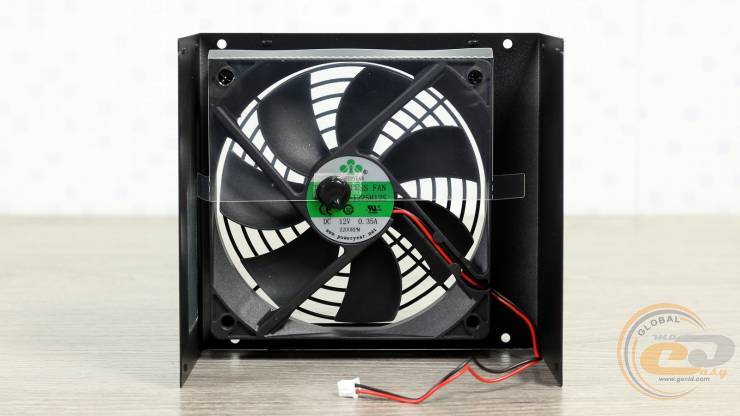

Тепер час заглянути до середини новинки. Вентилятор Power Year PY-1225H12S діаметром 120 мм нам трапляється вперше. Але такі моделі з індексами "L" та "M" замість "H" нам уже зустрічалися всередині інших потужних джерел навіть із сертифікатом 80 PLUS Gold. Пропелер споживає 4,2 Вт (12 при 0,35 А), підключаючись через звичний знімний двоконтактний конектор. Максимальна частота його обертання дорівнює 2200 об/хв. Також заявлено використання гідравлічного підшипника, що має позитивно позначитися на ресурсі вентилятора.

Тепер про радіатори. У ZALMAN MegaMax 800W v2 їх всього два - по одному в первинному та вторинному ланцюзі. Також видно, що платформа власного виробництва підтримує встановлення пари діодних збірок із охолоджувачем між ними. Але в даному разі вузький діапазон вхідної напруги від 220 до 240 дозволив обійтися без додаткового тепловідведення.

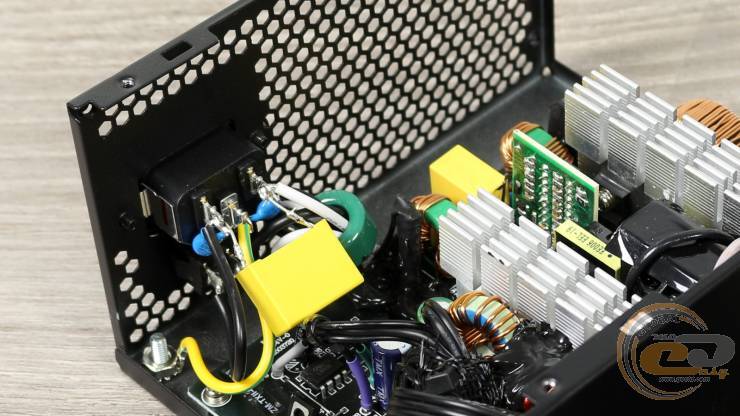

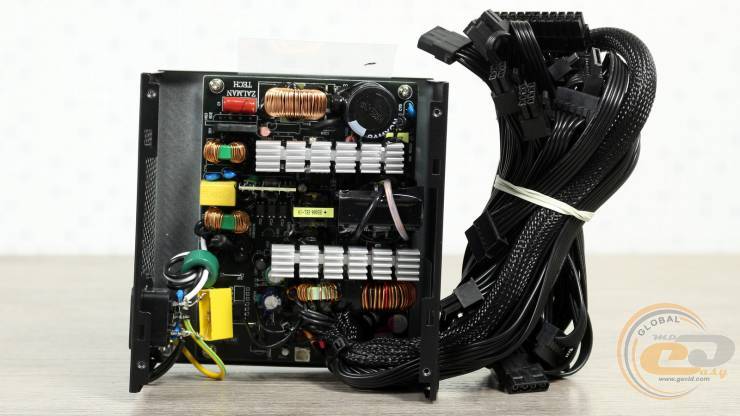

Що ж, перейдемо до деталей. Частина EMI-фільтра розпаяна у вхідного роз'єму, інші ж розмістилися на основний PCB.

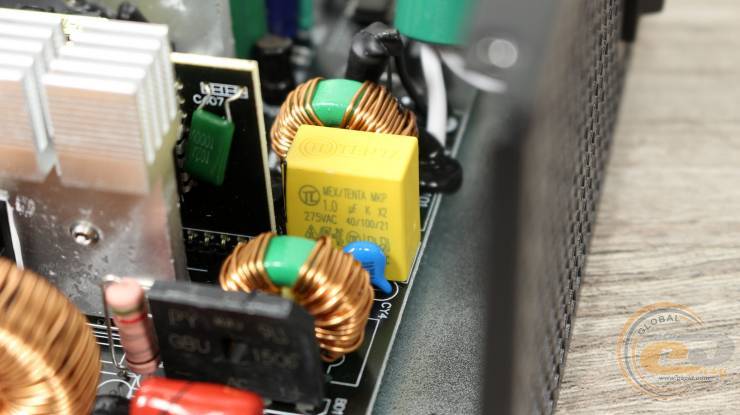

Загалом тут є всі базові компоненти: пара X- і чотири Y-конденсатори, два дроселі та плавкий запобіжник. А ось варистора не виявилося.

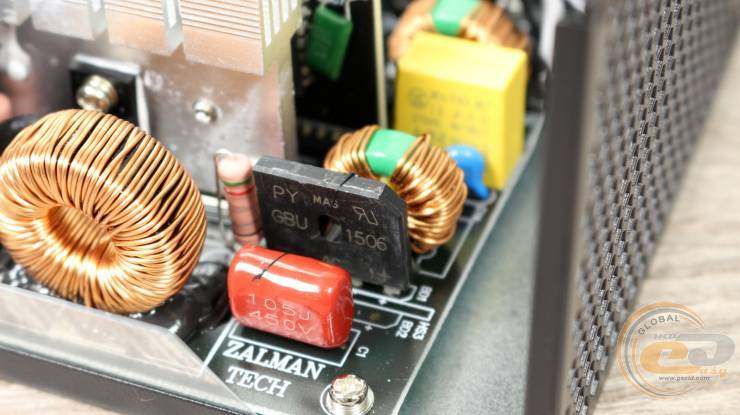

Діодний міст GBU1506 дозволяє передавати струм до 15 А при наявності додаткового охолодження або 3,2 А без такого. При напрузі 220-240 В маємо максимальну потужність, що передається в 704-768 Вт, що дещо не дотягує до заявлених 800 Вт.

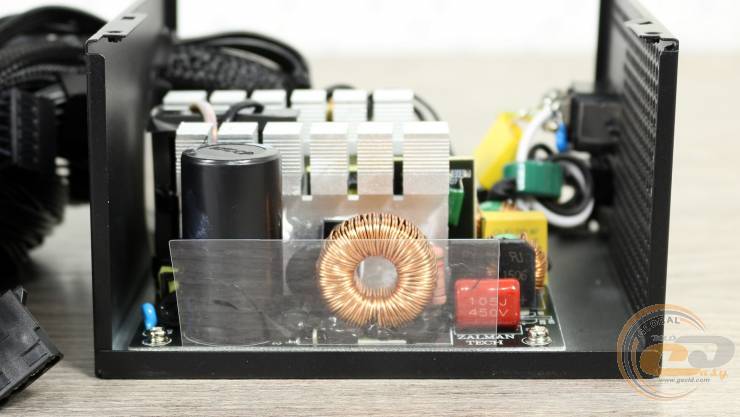

Далі розміщено великий дросель вузла APFC.

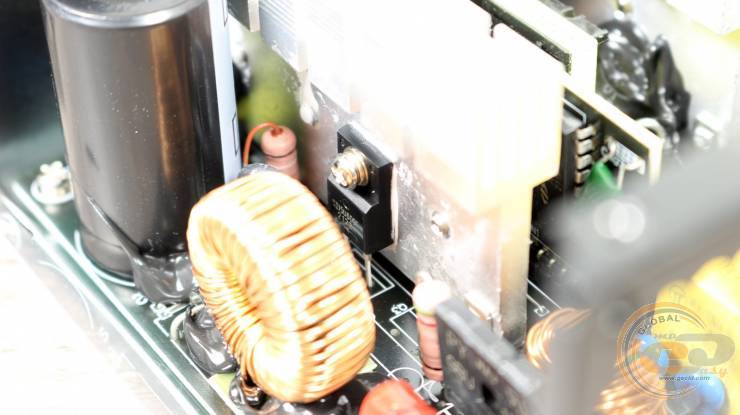

Він активно співпрацює з парою силових елементів (польовим транзистором та діодом Шоттки), розташованими на загальному радіаторі. Тобто модуль корекції потужності тут представлений у трохи спрощеному вигляді. Також по сусідству розпаяний термістор.

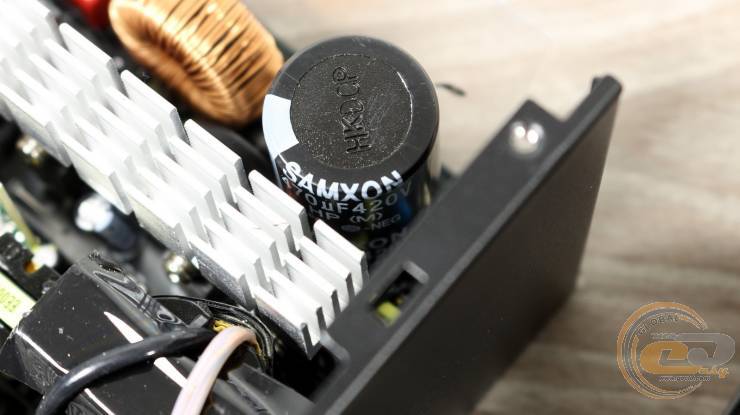

Вхідний конденсатор SAMXON має ємність 470 мкФ - добрий показник як для бюджетного 800-ватника.

Ключами первинного перетворювача виступають два транзистори PY 20N50MF на тому ж загальному радіаторі.

В основі ZALMAN MegaMax 800W v2 лежить платформа з прямоходовим перетворювачем та груповим методом стабілізації вихідної напруги.

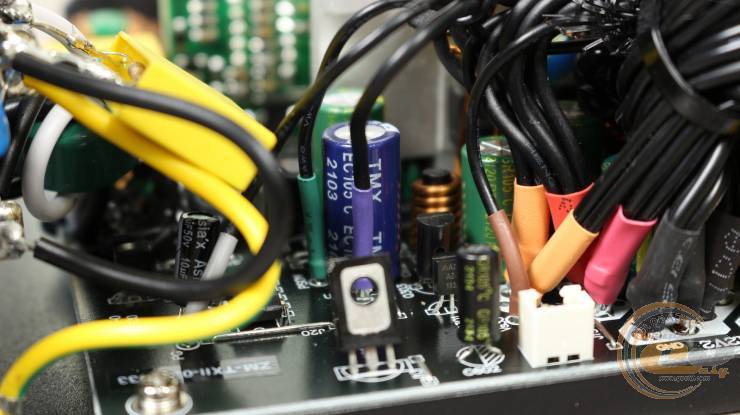

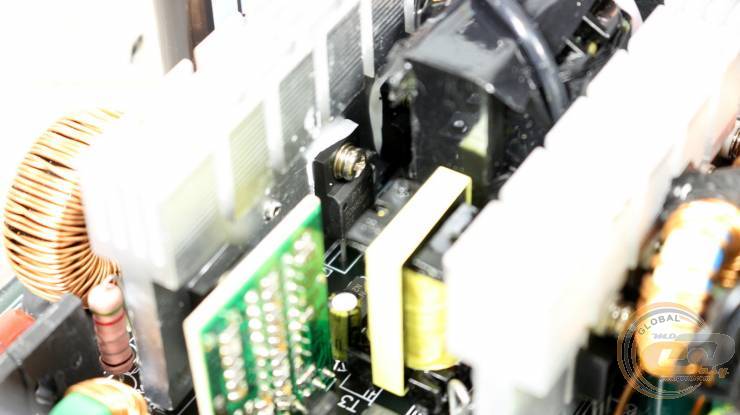

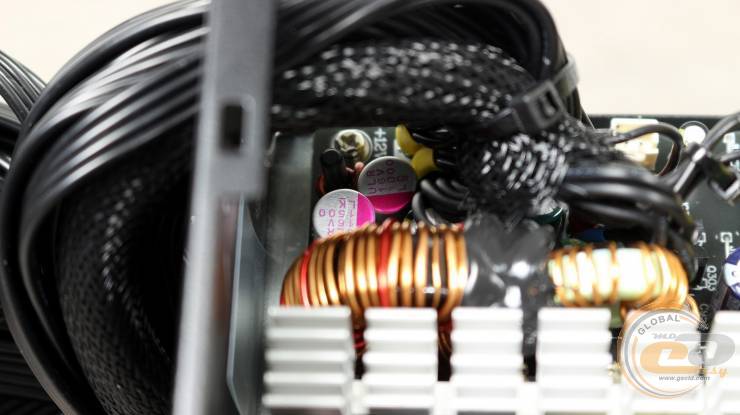

Про останнє було неважко здогадатися за електротехнічними показниками. Тут же для підтвердження є пара дроселів – окремий для напруги +3,3В та загальний для каналів +5В та +12В. З іншого боку, це цілком типовий підхід до бюджетних джерел.

Для фільтрації напруги та інших вузлах використовуються лише високотемпературні до 105°C конденсатори (ми розглянули китайські AsiaX), але також місцями зустрічаються і надійні полімерні рішення.

На завершення наведемо набір реалізованих тут захистів. Серед них:

  • • захист від підвищеної вихідної напруги (OVP);
  • • захист від зниженої вихідної напруги (UVP);
  • • захист від короткого замикання (SCP);
  • • захист від перевантаження за потужністю (OPP).

Закономірно, захист за температурою (OTP) та струмом (OCP) у бюджетнику не виявилося.

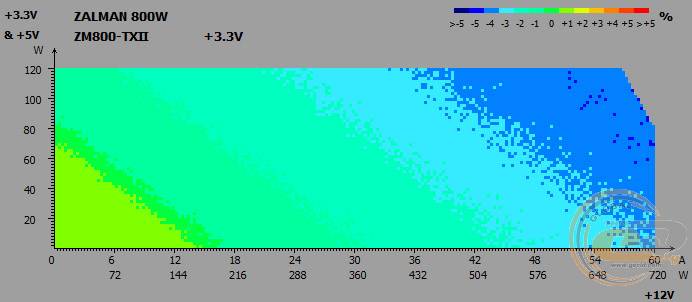

Крос-навантажувальні характеристики

Час найцікавішого – тестування вихідних показників.

Відповідно до норм стандарту ATX12V, допустимий діапазон відхилень напруги для всіх ліній живлення становить ±5% від їхнього номіналу.

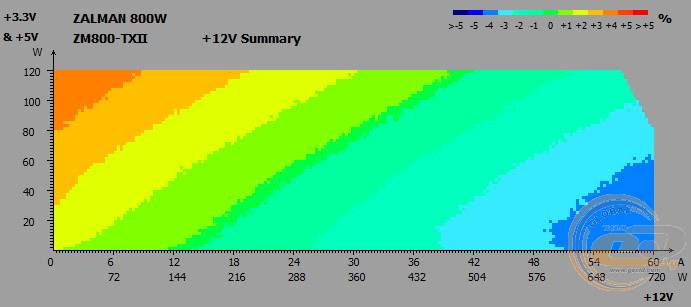

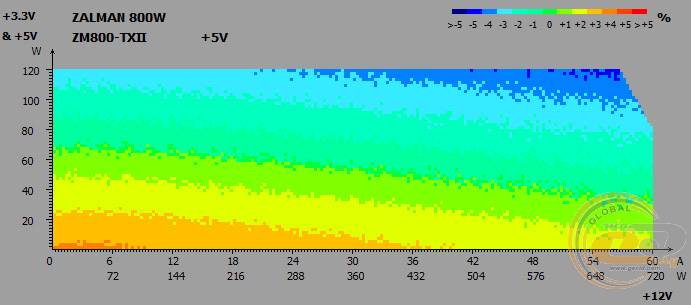

Під час крос-навантажувальних тестів на основних лініях ZALMAN MegaMax 800W v2 було зафіксовано такі відхилення напруги:

  • • лінія +3,3В: від -5% до +1%;
  • • лінія +5В: від -5% до +4%;
  • • лінія +12В: від -4% до +4%.

Вузол стабілізації впорався зі своїм завданням – на всьому діапазоні відхилення навантаження не виходили за допустимі межі.

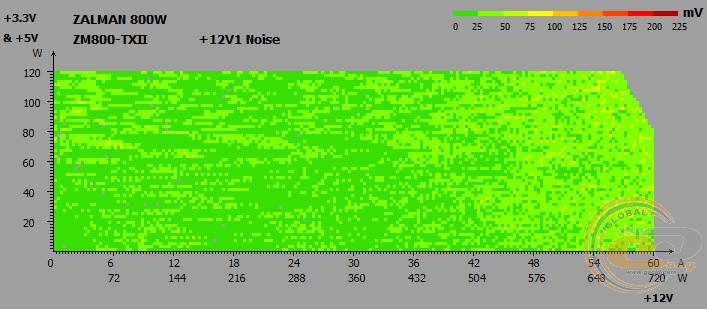

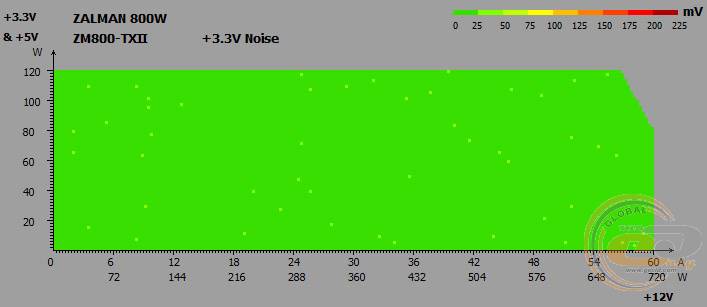

Шуми та пульсації у всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі норми щодо рівня пульсацій (peak-to-peak):

  • • лінії +3,3В та +5В: 50 мВ;
  • • лінія 12В: 120 мВ.

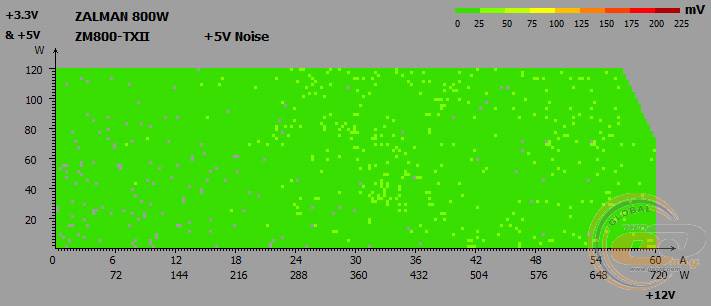

Вимірювання пульсацій також показали непогані результати. На двох молодших лініях розмах амплітуди (peak-to-peak) не залишає межі 50 мВ, але в старшій він перебуває у межах 100 мВ.

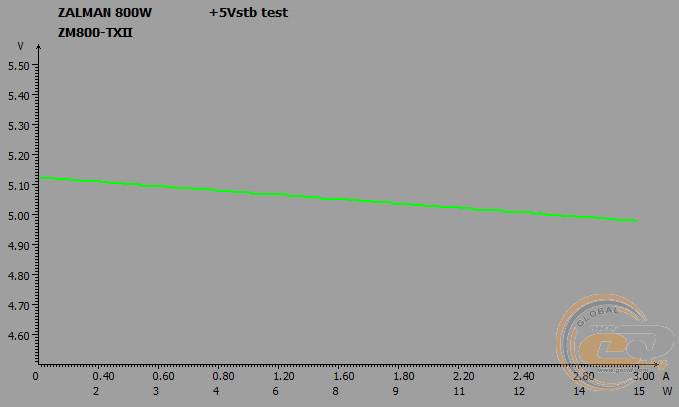

Чергова лінія живлення +5VSB

Стан чергової лінії живлення ZALMAN MegaMax 800W v2 не спричинив жодних зауважень. Залежно від навантаження, напруга у ньому змінюється у допустимих межах: від 5,12 до 4,98 У.

PFC

Таблиця, яка показує зміну PFC залежно від завантаження джерела живлення:

Навантаження, Вт

75

110

160

220

280

340

400

600

800

Навантаження *, %

9

14

20

28

35

43

50

75

100

PFC

0,81

0,89

0,92

0,95

0,96

0,97

0,98

0,99

0,99

Навантаження* − навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC блока живлення також чудово справляється зі своїм завданням. При споживаній потужності 160 Вт коефіцієнт PFC досяг 0,92. Максимальне значення (0,99) досягнуто при навантаженні 600 Вт і вище.

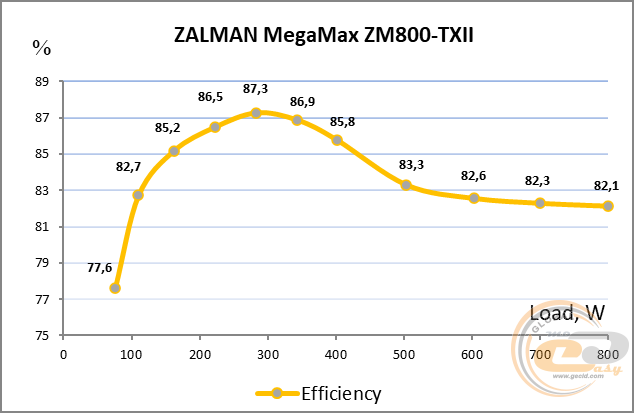

ККД

Тест реальної ефективності під час різних навантажень підтвердив відповідність моделі ZALMAN MegaMax 800W v2 стандарту 80 PLUS 230V EU для мереж 230 В. На всьому діапазоні навантаження від 20 до 100% від номінальної потужності ККД блока живлення перевищував за 80%. Пікове ж значення становило 87,3%.

Найбільш ефективним джерело виявилося при навантаженні від 150 до 430 Вт - у цьому діапазоні ККД не опускався нижче за 85%.

Система охолодження та температурний режим

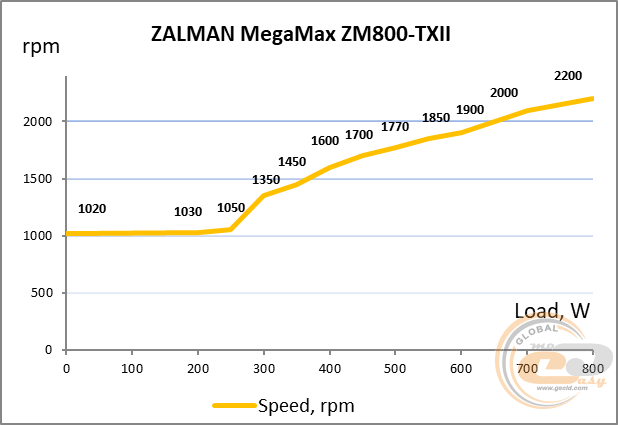

Побічно оцінити рівень шуму пристрою можна за швидкістю обертання вентилятора при різному навантаженні. Інтервал часу, після якого проводилося вимірювання швидкості обертання та подальше збільшення потужності, становив близько двадцяти хвилин. Результати вимірювання позначені точками на графіку. При цьому температура навколишнього середовища джерела живлення становила 25°С. Потрібно відзначити, що повітря всередині корпуса комп'ютера може бути куди гарячіше, зокрема температура 40°С є цілком допустимим. У той же час саме навантаження, створюване комп'ютерною системою, носить змінний характер, що полегшує температурний режим джерела живлення.

Одна з причин, через яку купують пристрої із запасом за потужністю, — бажання отримати більш тиху його роботу. Тут це також цілком слушно. Так, незважаючи на скромніший ККД, ZALMAN MegaMax 800W v2 виявився помітно тихішим за «бронзовий» 650-ватний ZALMAN GigaMax 650W.

Так, до позначки потужності 300 Вт (38% від номіналу) ZALMAN MegaMax 800W v2 працює тихо - вентилятор обертається в межах 1020-1350 об/хв. Далі зі збільшенням навантаження плавно підвищується рівень шуму: у межах від 300 до 500 Вт його можна охарактеризувати як нижче від середнього, комфортний. А ось на відрізку від 500 до 800 Вт він не перевищує середнього рівня.

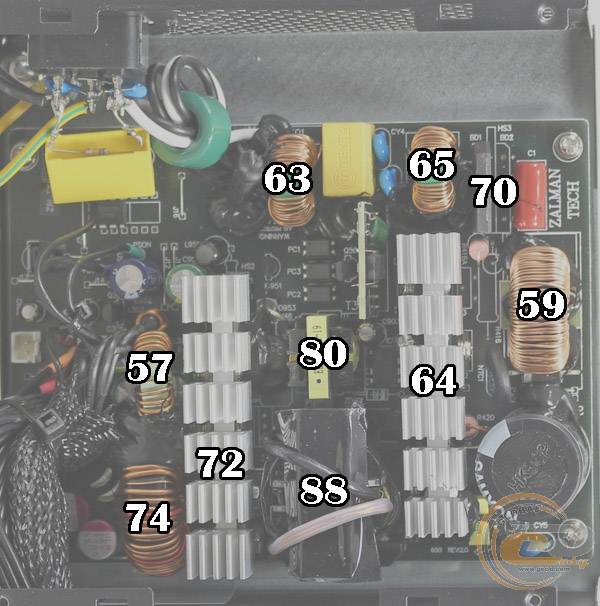

Нагрів внутрішніх вузлів ми вимірювали після 15 хвилин стабільного 700-ватного навантаження. Критично великих значень температур не виявилося, але головний трансформатор помітно нагрівся — до 88°C. Інші компоненти виявилися холоднішими, але навантажувати джерело ще більше протягом тривалого часу ми все ж таки не радимо.

Сторонні шуми під час роботи блокf живлення

Як показала практика, на всьому діапазоні номінальної потужності ZALMAN MegaMax 800W v2 не видає жодних додаткових шумів у вигляді подразнюючого писку дроселів або характерного гудіння трансформатора.

OverLOAD

Ні, не перевантажували, але під час КНХ-тестів номінальне 800-ватне навантаження джерело витримало.

Практичні випробування на реальній конфігурації

Для побудови реальної комп'ютерної системи був задіяний потужний 12-ядерний процесор AMD Ryzen 9 3900XT з фіксованою частотою 4 ГГц при напрузі 1,26 В. В якості відеоприскорювачів ми використовували PowerColor Radeon RX 6800 XT Red Dragon та ASUS ROG Stri TX. TDP кожного їх близький до 250-300 Вт.

Конфігурація стенду:

Материнська плата

GIGABYTE B550 AORUS PRO (Socket AM4, B550)

Процесор

AMD Ryzen 9 3900XT (Socket AM4, 12/24 x 3,8 – 4,7 ГГц, 105 Вт TDP) @ 4,0 ГГц, 1,26 В

Кулер

ASUS TUF Gaming LC 240 RGB

Оперативна пам'ять

2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW

Відеокарти

PowerColor Radeon RX 6800 XT Red Dragon

ASUS ROG Strix GeForce RTX 2080 Ti OC

Накопичувач

Kingston SUV500 480 ГБ

Ватметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Вимірювання проводилися у двох режимах: «Простій» та «Максимальне завантаження», яке створювалося за допомогою стрес-тестів AIDA FPU та GPUs. Під час тестування загальне енергоспоживання системи вимірювалося за допомогою приладу Seasonic PowerAngel, напруга на лініях живлення +12В, +5В та +3,3В фіксувалося за допомогою мультиметра MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях були отримані такі значення:



ZALMAN MegaMax 800W v2

Vinga VPS-850GV2

Seasonic FOCUS SPX-750

Режим

Величина, В

Відхилення, %

Величина, В

Відхилення, %

Величина, В

Відхилення, %

+12В

Idle

12,34

+2,8

12,16

+1,3

12,17

+1,4

Burn

11,95

-0,4

12,19

+1,6

12,18

+1,5

+5В

Idle

5,08

+1,6

5,03

+0,6

5,05

+1,0

Burn

5,16

+3,2

5,07

+1,4

5,07

+1,4

+3,3В

Idle

3,37

+2,1

3,38

+2,4

3,35

+1,5

Burn

3,37

+2,1

3,42

+3,6

3,37

+2,1

Вхідне енергоспоживання, Вт

Idle

80

78

61

Burn

748

682

655

Через порівняно невисокий ККД блок живлення ZALMAN MegaMax 800W v2 з розетки споживає на 66 Вт більше, ніж «золотий» 850-ватник при використанні аналогічної конфігурації. Тим не менш, вихідні показники виявилися гідними з огляду на застосування групової стабілізації напруги. Так, просідання по лінії +12В виявилися мінімальними, а перекіс напруги по лінії +5В навряд чи відчувається - також у межах норми. У той же час канал +3,3В зовсім непохитний.

Енергоспоживання у простої та у вимкненому стані комп'ютера

Додатково до всього перерахованого вище, блок живлення ZALMAN MegaMax 800W v2 порадує свого власника низьким енергоспоживанням у вимкненому стані комп'ютера - 3 Вт, і в сплячому режимі - 4 Вт.

Підсумок

З одного боку, незважаючи на чималу потужність 800 Вт, ZALMAN MegaMax 800W v2 (ZM800-TXII) є яскравим представником бюджетного сегменту. Про це красномовно говорить групова стабілізація напруги, відсутність захисту струму і від перегріву, застосування недорогих конденсаторів і деякі спрощення в конструкції.

З іншого ж, є всі необхідні вузли, сертифікат 80 PLUS 230V, роз'єми для підключення різноманітних пристроїв, кабелі-шлейфи і вентилятор на гідравлічному підшипнику. До вихідних показників також немає жодних претензій - напруги та пульсації в межах норми, та й джерело без проблем справляється навіть із мультиграфічною конфігурацією. При цьому помірне навантаження дозволить уникнути перегріву внутрішніх компонентів, та й при невеликому споживанні пропелер не виділятиметься на тлі інших комплектуючих.

Для утримання помірної температури внутрішніх вузлів і, як наслідок, тривалої експлуатації пристрою, ми рекомендуємо розраховувати потужність навантаження до позначки 700 Вт. Якщо ж ви хочете більш технологічний пристрій з якісною елементною базою, тоді доведеться пошукати або більш дороге, або менш потужне джерело живлення.

Переваги:

  • • велика потужність при компактних габаритах корпуса
  • • добрий стан напруги на лініях живлення +12В, +5В та +3,3В
  • • низькі пульсації
  • • наявність низки захистів
  • • низьке енергоспоживання у сплячому режимі та у вимкненому стані комп'ютера
  • • кабелі у вигляді гнучких шлейфів
  • • ефективна система охолодження
  • • вентилятор на основі гідравлічного підшипника

Особливості:

  • • відповідність сертифікату 80 PLUS 230 V
  • • можливість роботи лише у мережах 230 В
  • • групова стабілізація напруг
  • • застосування бюджетних конденсаторів
  • • навантаження на БЖ найкраще обмежити відміткою 700 Вт
