Огляд блока живлення ZALMAN GigaMax 650W: гідний бюджетник
09-03-2020
Нерідко буває, що зовні красивий пристрій із привабливими характеристиками одержує не найякісніші внутрішні компоненти. І це природно, адже опції у вигляді модульних кабелів і підсвічування не сприяють здешевленню. Але в компанії ZALMAN пішли іншим шляхом.

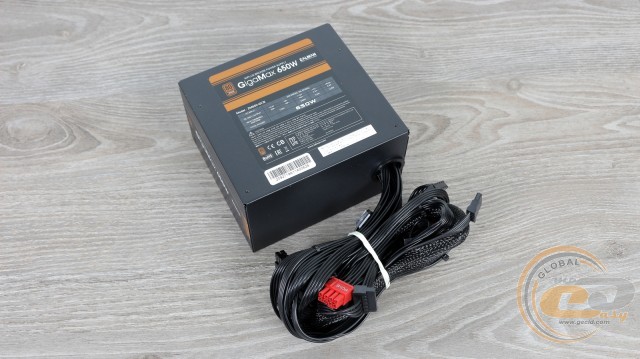

Новісінький блок живлення ZALMAN GigaMax 650W (ZM650-GVII) зовні виглядає в міру скромно. Зате всередині знайдеться чимало цікавого, але ж саме це нас цікавить найбільше! Ну і 5 років гарантії в бюджетному сегменті ми бачимо вперше.
Специфікація
Модель |
ZALMAN GigaMax 650W (ZM650-GVII) |
Тип |
ATX12V V2.31 |
Максимальна потужність, Вт |
650 |
Потужність по каналу +12В, Вт |
648 |
Потужність ліній +3,3В и +5В, Вт |
110 |
Кількість ліній +12В |
1 |
Максимальний вихідний струм каналу +3,3В, А |
20 |
Максимальний вихідний струм каналу +5В, А |
18 |
Максимальний вихідний струм каналу +12В, А |
54 |
Максимальний вихідний струм каналу -12В, А |
0,3 |
Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А |
2,5 |
Вхідна напруга, В |
200 − 240 |
Вхідний струм, А |
6 |
ККД, % |
До 88 |
Сертифікований 80PLUS |
Bronze 230V EU |
Метод компенсації коефіцієнта потужності |
Активний |
Коефіцієнт потужності (PF), % |
>99 |
PCIe-роз'ємів |
2 (6+2-контактні) |
Модульний |
Ні |
Розміри вентилятора, мм |
120 х 120 х 25 |
Тип підшипника вентилятора |
Гідродинамічний (FDB) |
Захисти |
OPP, OVP, UVP, OCP, OTP, SCP |
Час напрацювання на відмову, год |
50 000 |
Розміри (Д х Ш х В), мм |
140 х 150 х 86 |
Вага, кг |
2,01 |
Гарантія, років |
5 |
Сайт виробника |
Упаковка і комплект постачання
Уже сама упаковка просто кричить про високу ефективність джерела на рівні 80PLUS Bronze 230V EU. Решта його особливості та переваги (яких справді чимало) також вказані. На місці і таблиця специфікації.

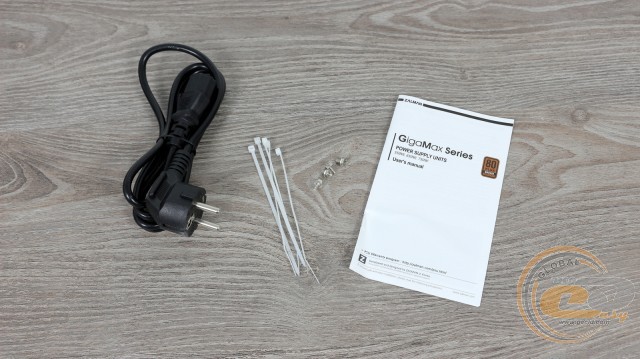

Скромна комплектація - відмінна можливість заощадити. До її складу увійшли:
- мережевий шнур живлення;
- гвинти для кріплення БЖ усередині корпуса;
- інструкція для користувача;
- одноразові стяжки для дротів.
Зовнішній вигляд

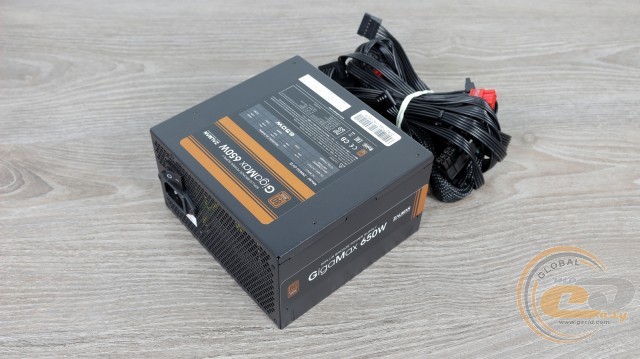

Між собою сучасні блоки живлення відрізняються ще менше, ніж смартфони. Тому закономірно, що зовнішність ZALMAN GigaMax 650W для економних користувачів не назвеш зухвалою.

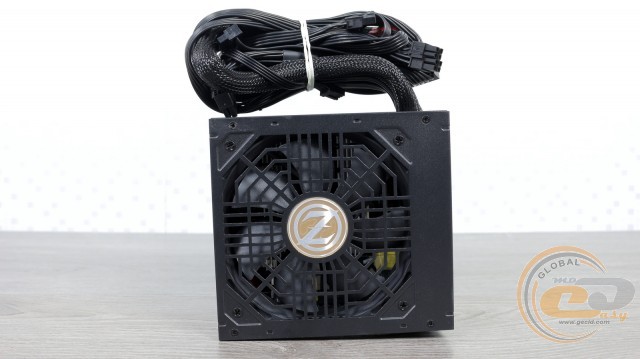

Звичайне матове забарвлення в належній мірі перешкоджає появі відбитків пальців і подряпин під час монтажу. Решітка над 120-мм пропелером має цікаву зовнішність, але зі своїм завданням справляється. Та й бронзовий логотип є своєрідною родзинкою.

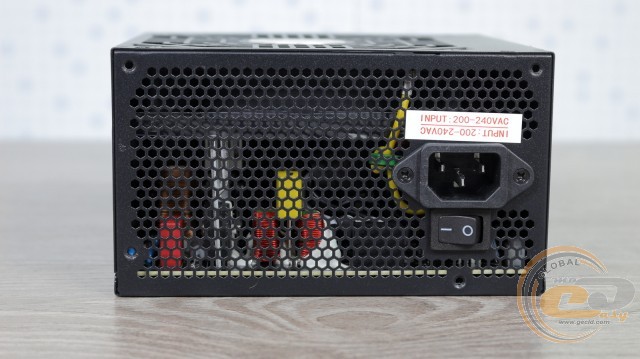

Тильний бік тут як у всіх. Отвори-стільники, вхідний роз'єм і вимикач доповнені лише стікером із нагадуванням про підтримуваний діапазоні напруг - від 200 до 240 В.

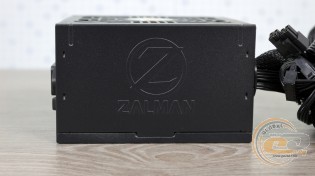

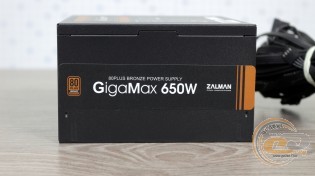

Боковини також без особливих сюрпризів - маємо наклейку з назвою БЖ на одній і фірмову перфорацію на другий з них.

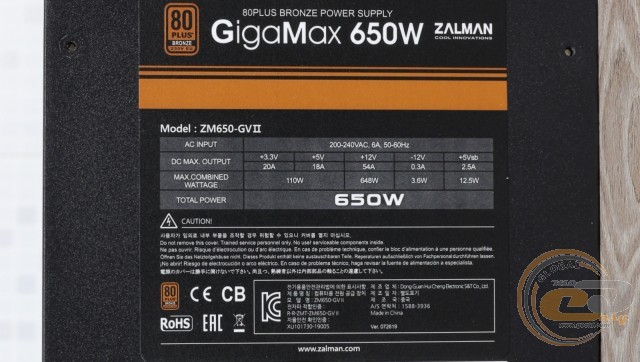

Нарешті найцікавіше. У джерелі використовується єдина лінія +12 В потужністю 648 Вт (99,7% від номіналу), а також є максимум 110 Вт для більш дрібних каналів +3,3 В і +5В. У цілому відмінні параметри, які ми бачили і в більш дорогих рішеннях.
Усі кабелі у ZALMAN GigaMax 650W виведені безпосередньо з корпуса, що дозволило зберегти компактні габарити пристрою - всього 140 х 150 х 86 мм.

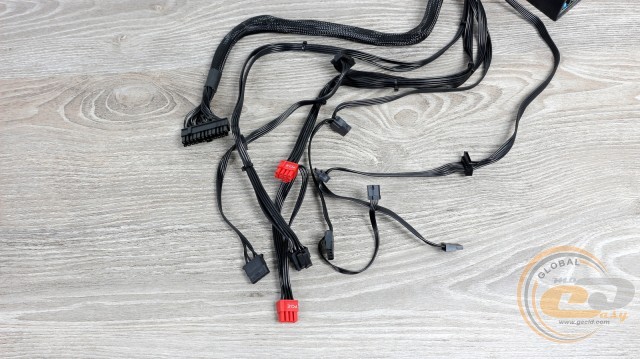

Багатожильний 24-контактний ATX представлений набором круглих дротів у нейлоновому обплетенні. Решта ж кабелі виконані у вигляді більш зручних в укладанні шлейфів. Усі вони мають звичний калібр 18 AWG (1,024 мм в діаметрі з площею перетину 0,823 мм2). Та й їх довжини цілком достатньо навіть для прихованого укладання в звичному ATX-корпусі.
Повна конфігурація системи кабелів виглядає так:
Типи роз'ємів |
Кількість |
Довжина дротів до роз'єму (роз'ємів), см |
20+4-контактний ATX |
1 |
50 |
4+4-контактний ATX12V |
1 |
65 |
два 6+2-контактні PCIe |
1 |
50-65 |
три SATA |
1 |
40-55-70 |
два SATA та один PATA |
1 |
40-55-70 |
два PATA та один FDD |
1 |
40-55-70 |
Основні конектори живлення представлені 20+4-контактним ATX і розбірних 4+4-контактним ATX12V. Є також два роз'єми PCIe в 6+2-контактному виконанні для підключення однієї потужної відеокарти або пари середньопродуктивних рішень (підтримка AMD CrossFireX і NVIDIA SLI відзначена на коробці). А для периферії в цілому маємо п'ять SATA, три PATA і один FDD на трьох окремих дротах.
Внутрішня будова

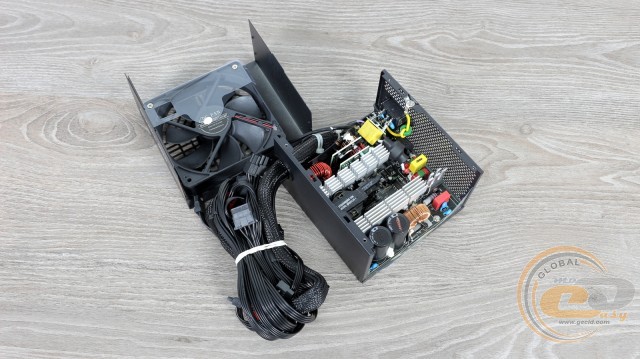

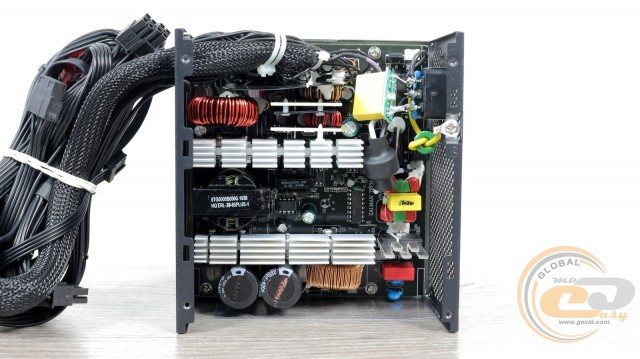

Відкручуємо чотири гвинтика на верхній панелі ZALMAN GigaMax 650W, і вже можна заглянути всередину.

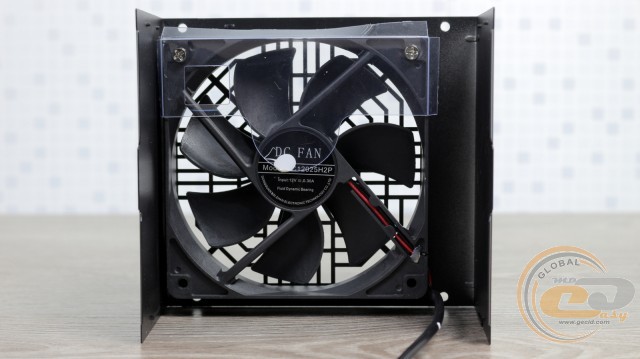

Почнемо, як завжди, з пропелера. Перед нами звичайна на вигляд 120-мм рішення виробництва не найвідомішої компанії DONGGUAN BAI ZHAN Electronic Technology. Пропелер споживає всього 3,6 Вт (0,3 А при 12 В). Але найцікавіше - в його основі лежить гідродинамічний підшипник (FDB). А це означає, що вентилятор напевно проживе довше, ніж звиклі втулкові аналоги. Та й рівень його шуму з часом не повинен особливо змінитися, чого не можна сказати про бюджетні пропелери на підшипниках ковзання (Sleeve Bearing).
Пасивна частина охолодження представлена трьома радіаторами-гребінцями: на діодах, в первинному ланцюгу і у вторинному. Нічого примітного, тому заглиблюємося в деталі.

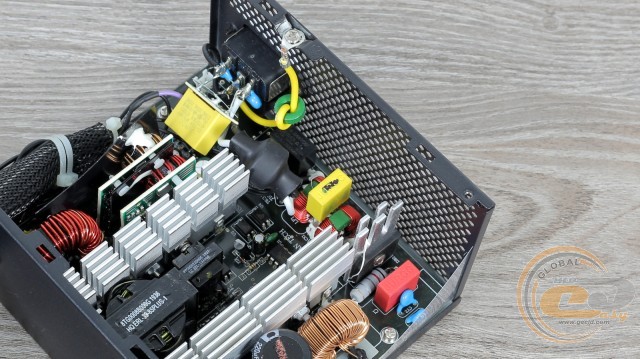

LC-елементи вхідного електромагнітного фільтра набрані майже в повному складі.

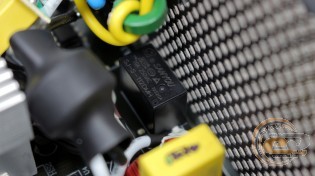

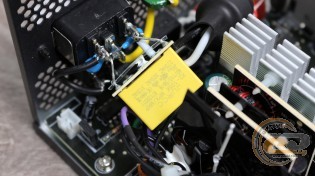

Є пара дроселів, два X- і чотири Y-конденсатори (половина яких розпаяна на платі біля вхідного роз'єму). Є тут навіть реле, а ось місце під варистор, на жаль, пустує.

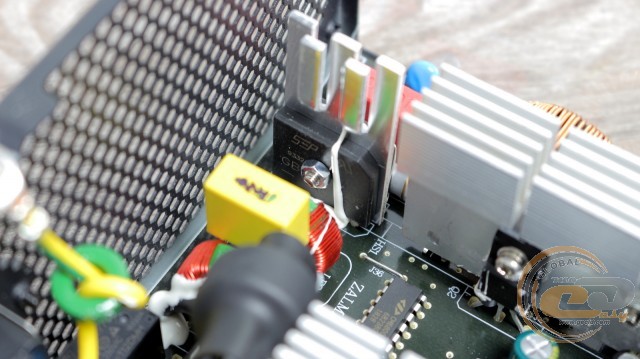

Випрямляє вхідна напруга пара діодних збірок GBU606, кожна з яких розрахована на струм до 6 А. Для їх охолодження передбачений окремий радіатор-гребінець.
Наступний охолоджувач прихистив транзистори первинного ланцюга і силові елементи вузла APFC. До складу останнього також увійшов великий дросель, розміщений біля краю плати.

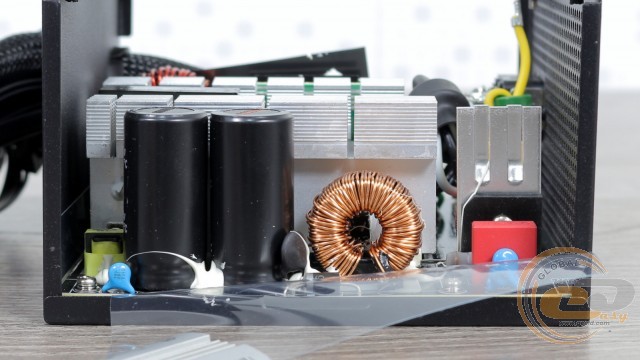

Два вхідних конденсатори джерела ZALMAN GigaMax 650W представлені творіннями тайванського бренду Teapo. Це рішення з високотемпературної (105°C) серії, що, втім, стосується всіх застосовуваних у даному БЖ електролітів. Загальна ємність зв'язки дорівнює 440 мкФ (2 х 220 мкФ), а це непоганий показник для недорогих 650-ватників. Наприклад, у разі з 700-Вт ZALMAN ZM700-TX дане значення дорівнювало всього 360 мкФ. Що стосується якості продукції Teapo, то вона непогана. Звичайно ж, «тайванці» не дотягують до японських аналогів, але вони помітно краще від бюджетного китайського ширвжитку.
