Огляд блока живлення XPG Core Reactor 850 Gold: сила в мініатюрі

29-12-2020

«Невже це якийсь новоявлений китайський виробник БЖ?». Можливо, саме таке питання виникло у деяких з вас. На щастя, ні, це всього лише дочірній бренд добре відомої нам з вами компанії ADATA. Продукція з відміткою XTREME PERFORMANCE GEAR (XPG) націлена в першу чергу на геймерів і професіоналів кіберспорту. І якщо говорити про вибір блоків живлення, то він досить широкий. Наприклад, найдоступніший «бронзовий» 450-ватник обійдеться менш ніж за $65, а за топове «золоте» рішення потужністю 850 Вт доведеться віддати близько $160. У всіх випадках маємо повний перелік захистів, DC-DC-перетворювачі у вторинному ланцюзі, надійний FDB-вентилятор і як мінімум вхідні японські конденсатори.

XPG Core Reactor 850 Gold

Цього разу до нас потрапив саме флагманський блок живлення XPG Core Reactor 850 Gold. У ньому все має бути в найкращому вигляді, і 10-річна гарантія є тому підтвердженням. Але в першу чергу нас з вами цікавить особисте знайомство з пристроєм і вихідні показники новинки. Так чого ж ми чекаємо?

Специфікація

Модель

XPG Core Reactor 850 Gold

(COREREACTOR850G-BKCEU)

Тип

ATX12V 2.52

Номінальна потужність, Вт

850

Потужність по каналу 12В, Вт

850

Потужність ліній +3,3В та +5В, Вт

120

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

22

Максимальний вихідний струм каналу +5В, А

22

Максимальний вихідний струм каналу +12В, А

70,8

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

3,0

Вхідна напруга, В

100 − 240

Частота, Гц

47 − 63

Вхідний струм, А

6 – 12

ККД, %

≤92

Сертифікований 80 PLUS

Gold

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

≤99

PCIe-роз'єми

6 (6+2-контактні)

Модульний

Так

Розміри вентилятора, мм

120 х 120 х 25

Рівень шуму при 20% / 50% / 100%, дБ(А)

11,2 / 11,3 / 24,7

Захисти

OPP, OVP, UVP, OCP, OTP, SCP, NLO, SIP

Розміри, мм

140 х 150 х 86

Гарантія, років

10

Сайт виробника

XPG

XPG Core Reactor Gold

Упаковка і комплект поставки

Гарна індивідуальна упаковка досить інформативна, особливо якщо ви дружите з англійською.

XPG Core Reactor 850 Gold

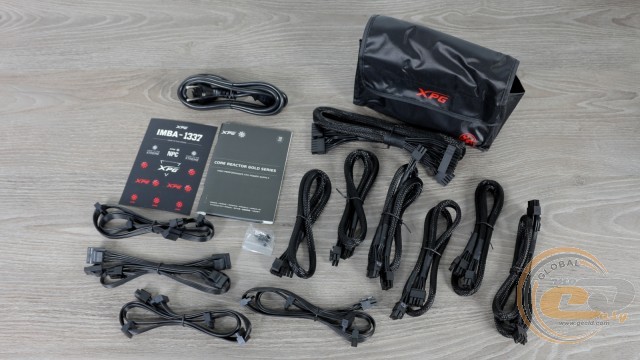

Та й комплектація тут хороша для далеко не бюджетного пристрою:

  • мережевий шнур живлення;
  • кріпильні гвинти;
  • набір кабелів, що відстібаються, для підключення комплектуючих;
  • чохол для їх зберігання;
  • комплект наклейок;
  • паперова документація.

Стяжок у нас не виявилося, хоча, беручи до уваги інструкцію, до покупця вони все ж повинні приїхати.

Зовнішній вигляд

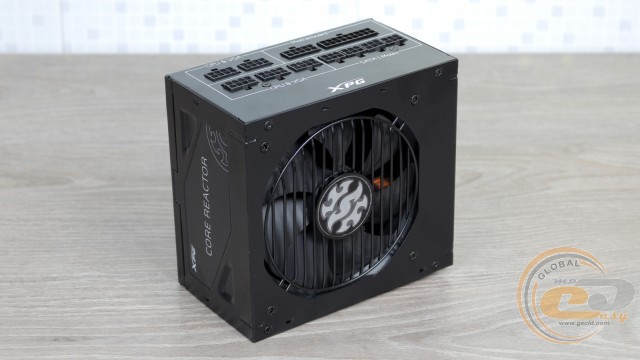

XPG Core Reactor 850 Gold

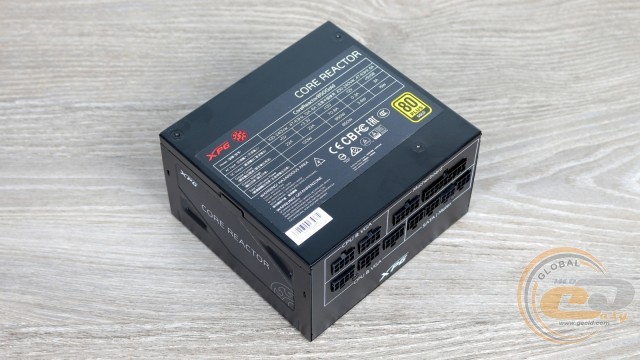

Найприкметніша зовнішня особливість XPG Core Reactor 850 Gold - це його розміри. Модульний 850-ватник вдалося помістити до корпуса зі звичними для ATX-моделей габаритами 140 х 150 х 86 мм. А значить, він цілком може застосовуватися навіть при створенні компактної збірки.

XPG Core Reactor 850 Gold

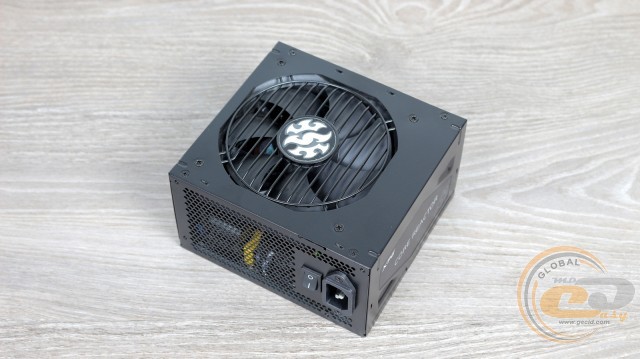

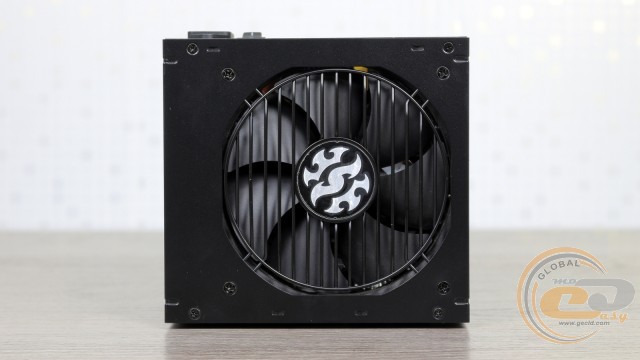

Вентилятор діаметром 120 мм трохи зміщений у бік, мабуть, для більш ефективного обдування найбільш гарячих елементів. Прикриває його симпатична округла решітка типу «гриль» з фірмовим логотипом бренду. А ось гарантійної наклейки на нашому екземплярі не виявилося.

XPG Core Reactor 850 Gold

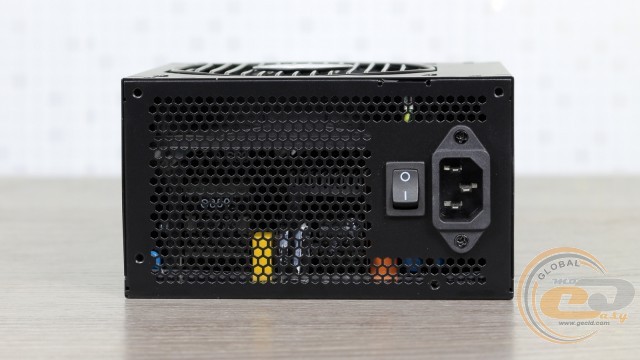

Тильна панель зустрічає отворами у вигляді сот, кнопкою ввімкнення і вхідним роз'ємом живлення. Останній повернуть на 90°, що хоч трохи розбавляє звичне компонування.

XPG Core Reactor 850 Gold XPG Core Reactor 850 Gold

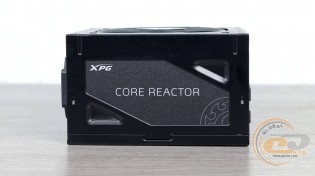

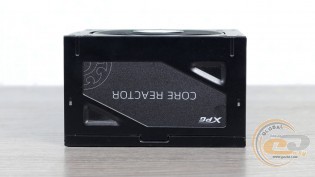

На боковинах передбачені перфорації і наклейки з позначенням лінійки, до якої належить пристрій. Саме вони будуть прикрашати БЖ, незалежно від орієнтації вентилятора вгору або вниз.

XPG Core Reactor 850 Gold

Електротехнічні показники вказані на самій габаритній межі.

XPG Core Reactor 850 Gold

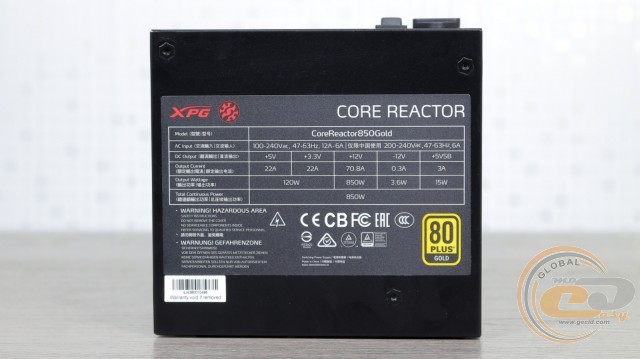

Наклейка інформує про використання однієї 12-вольтової лінії потужністю 100% від номіналу - краще вже не буває. Для молодших каналів +3,3В і +5В виділено 120 Вт, чого в сучасних реаліях буде більш ніж достатньо.

XPG Core Reactor 850 Gold

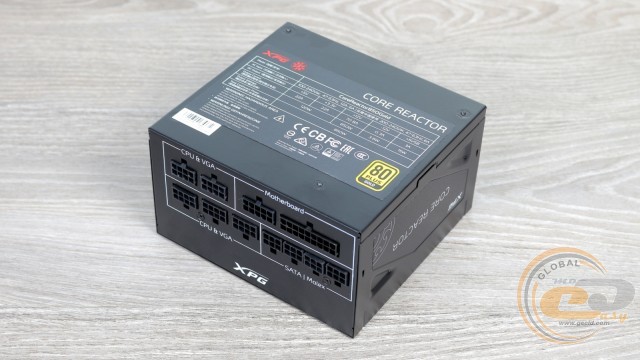

Усі кабелі у XPG Core Reactor 850 Gold повністю модульні. Для зручності укладання вони виконані у вигляді гнучких шлейфів.

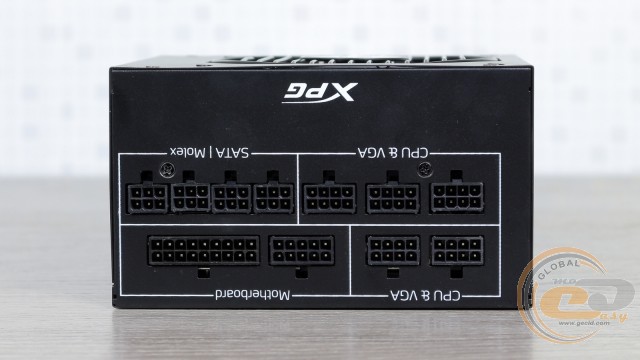

Основні конектори живлення (20+4-контактний ATX і пара 4+4-контактних ATX12V) забезпечують підтримку комп'ютерів з одним або двома CPU. А для живлення графічної підсистеми в складі новинки є шість 6+2-контактних PCIe - по два на загальних кабелях і ще пара на окремих. Периферійні конектори дозволять під'єднати до 12 пристроїв SATA і до 4 PATA. Досить для будь-яких завдань, чи не так?

Самі дроти не промарковані. Візуально видно, що кабелі живлення материнської плати, процесора і відеокарт мають калібр побільше (найімовірніше 16 AWG), а для периферії використовуються більш тонкі (20 AWG).

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина дротів до роз'єму (роз'ємів), см

20+4-контактний ATX

1

65

4+4-контактний ATX12V

2

65

6+2-контактные PCIe

2

65-80

два 6+2-контактні PCIe

2

65-80

чотири SATA

3

50-65-70-85

чотири PATA

1

50-65-70-85

XPG Core Reactor 850 Gold

Немає досвіду в підключенні? Не біда, адже всі роз'єми мають відповідне маркування. Та й форма отворів не дозволить помилитися при встановленні.

Внутрішня будова

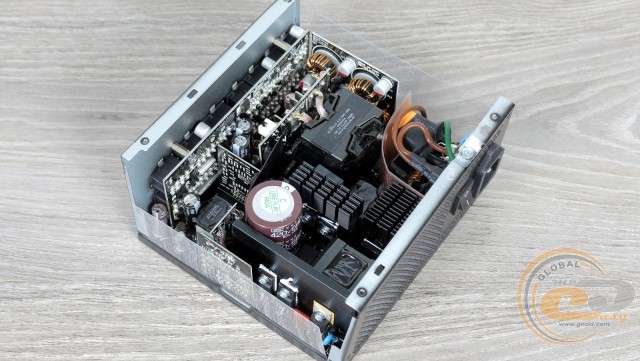

XPG Core Reactor 850 Gold

Для активного охолодження XPG Core Reactor 850 Gold застосовується 120-мм 7-лопатевий вентилятор HONG HUA HA1225H12F-Z. Він добре знайомий нам за іншими джерелами з верхнього ешелону. Буква «F» у назві підтверджує використання надійного гідродинамічного підшипника (FDB).

Сам пропелер підключається через звичний знімний двоконтактний конектор, споживаючи до 6,96 Вт електроенергії (12 В при 0,58 А).

XPG Core Reactor 850 Gold

За пасивне відведення тепла відповідають три радіатори, пофарбовані в чорний колір. Давайте тепер більш детально розглянемо, які елементи вони охолоджують, а які ні.

XPG Core Reactor 850 Gold XPG Core Reactor 850 Gold

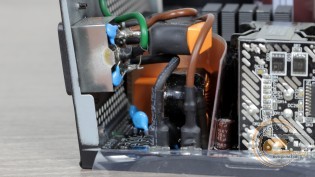

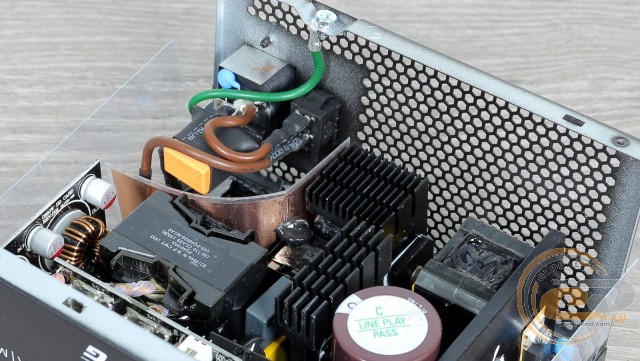

Вхідний EMI-фільтр джерела XPG Core Reactor 850 Gold складається з пари X- і чотирьох Y-конденсаторів, двох дроселів (один з яких сховався під радіатором діодним збирання) та варистора. Повний комплект, причому з плавким запобіжником. Майже всі вони дбайливо відгороджені від решти компонентів екранує пластиною.

XPG Core Reactor 850 Gold

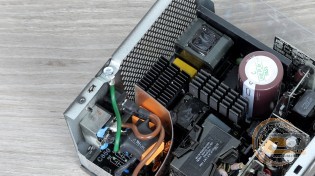

Г-подібний радіатор з гребінцем прихистив пару діодних мостів для випрямлення напруги. Поряд за традицією розташувався досить великий дросель вузла APFC у пластиковому корпусі.

XPG Core Reactor 850 Gold

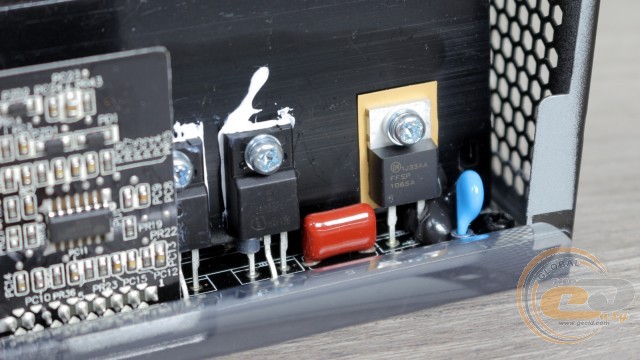

Його доповнюють силові елементи, прикріплені до радіатора-пластині. Йдеться про пару транзисторів виробництва німецької компанії Infineon і діод Шотткі.

XPG Core Reactor 850 Gold

За роботу вузла APFC відповідає контролер CM6500, розпаяний на друкованій платі, що окремо стоїть.

XPG Core Reactor 850 Gold

Ось ми і дісталися до вхідного «барильця». Японський конденсатор Nippon Chemi-Con радує відмінною репутацією. До того ж він належить до високотемпературної серії (до 105°C) і має ємність 680 мкФ. Це середній показник для 850-ватника. Проте це повинно позитивно позначитися на часі утримання (Hold-Up Time) при короткостроковій пропажі напруги.

XPG Core Reactor 850 Gold

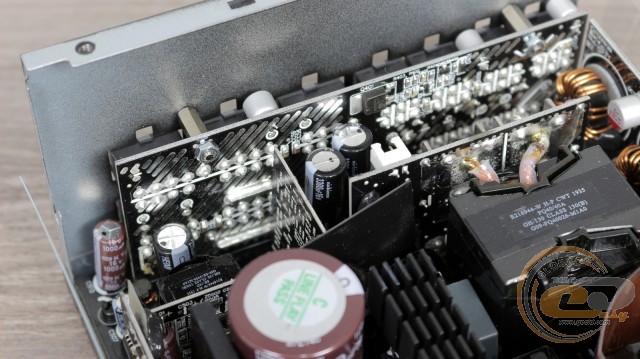

Усередині XPG Core Reactor 850 Gold використовується ефективна резонансна напівмостова схема, на що вказує застосування пари транзисторів (на радіаторі ближче до середини плати) та двох X-конденсаторів біля трансформатора (один розміщений поверх іншого). Виробником платформи є відома компанія CWT.

XPG Core Reactor 850 Gold

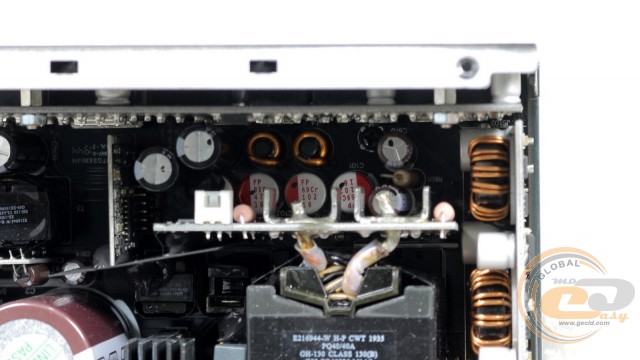

Синхронний випрямляч забезпечує напругу номіналом +12В. Силові елементи даного вузла традиційно туляться на зворотному боці PCB.

XPG Core Reactor 850 Gold

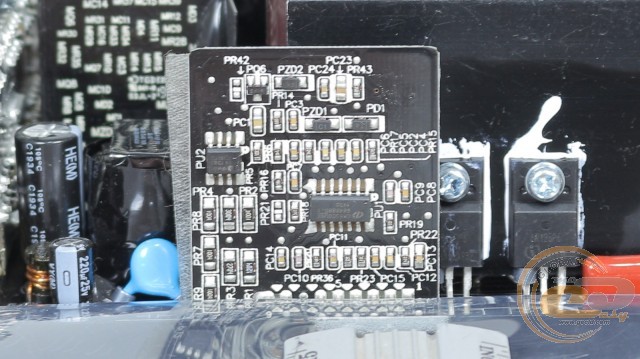

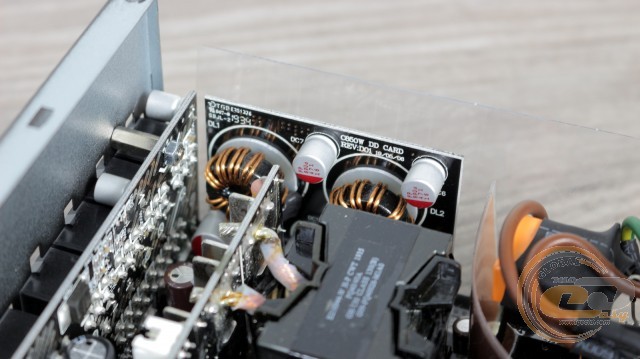

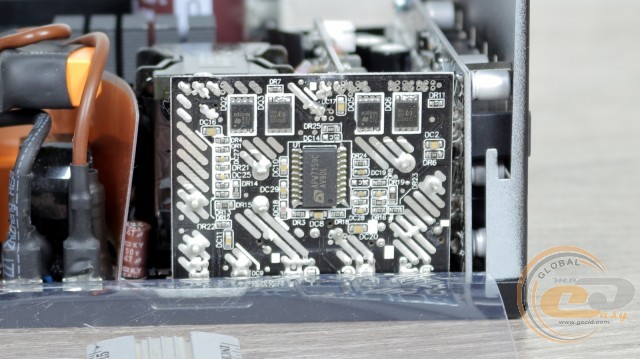

А ось більш дрібні лінії +3,3В і +5В утворені за допомогою DC-DC-перетворювачів, розпаяних на окремій дочірній плати.

XPG Core Reactor 850 Gold

По всьому блоку живлення XPG Core Reactor 850 Gold, включаючи вузол фільтрації, використовуються виключно японські електролітичні конденсатори виробництва Nichicon і Nippon Chemi-Con, а також надійні твердотільні рішення.

До речі, головна PCB і плата з вихідними роз'ємами пов'язані безпосередньо, без використання кабелів. Це повинно позитивно відбитися на якості вихідних показників.

XPG Core Reactor 850 Gold

Приємно радує наявність в тестованому пристрої повного переліку необхідних захистів, що стало можливим завдяки чіпу APW7159C. Тут наводимо весь список:

  • захист від підвищеної вихідної напруги (OVP);
  • захист від зниженої вихідної напруги (UVP);
  • захист від короткого замикання (SCP);
  • захист від перевантаження з потужності (OPP);
  • захист від перевантаження зі струму кожного каналу (OCP);
  • захист від перегріву (OTP);
  • захист від перенапруг і кидків струму (SIP);
  • захист від роботи без навантаження (NLO).
