Огляд блока живлення Xilence Performance A+ III 850W (XN089/XP850MR11): у пошуках 10 відмінностей

28-10-2021

Незважаючи на довгі цифро-літерні позначення блоків живлення Xilence, розібратися в них нескладно. Наприклад, в індексі моделі Xilence Performance A+ III 850W (XP850MR11), що тестується, число 850 вказує на потужність, літера M – на напівмодульну систему підключення кабелів, а «11» в кінці позначає лінійку Performance A+ III.

Xilence Performance A+ III 850W

До речі, у нас на тестуванні вже побував пристрій зі схожим позначенням, але без літери M та з індексом 650 замість 850. Тобто це була 650-ватна версія і без модульних кабелів. А чи є між ними ще якісь відмінності? Це ми і намагатимемося з'ясувати далі.

Специфікація

Модель

Xilence Performance A+ III 850W

(XN089/XP850MR11)

Тип

ATX12V 2.52

Номінальна потужність, Вт

850

Потужність каналом 12В, Вт

850

Потужність ліній +3,3В та +5В, Вт

100

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

20

Максимальний вихідний струм каналу +5В, А

20

Максимальний вихідний струм каналу +12В, А

70,8

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

3

Вхідна напруга, В

200 − 240

Вхідний струм, А

6,3

ККД, %

≤88%

Сертифіковано 80 PLUS

Bronze 230V EU

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

99

PCIe-роз'ємів

4 (6+2-контактні)

Модульний

Частково

Розміри вентилятора, мм

120 х 120 х 25

Тип підшипника вентилятора

FDB

Захисти

OPP, OVP, UVP, OCP, OTP, SCP

Розміри, мм

160х150х86

Гарантія, років

3

Сайт виробника

Xilence

Xilence Performance A+ III 850W

Упаковка та комплект постачання

Xilence Performance A+ III 850W Xilence Performance A+ III 850W

Коробка з фірмовим оформленням радує приємним дизайном та гарною інформативністю, хоча й вимагає знання англійської.

Xilence Performance A+ III 850W

Усередині блоків дбайливо поміщений до пухирчастої упаковки.

Xilence Performance A+ III 850W

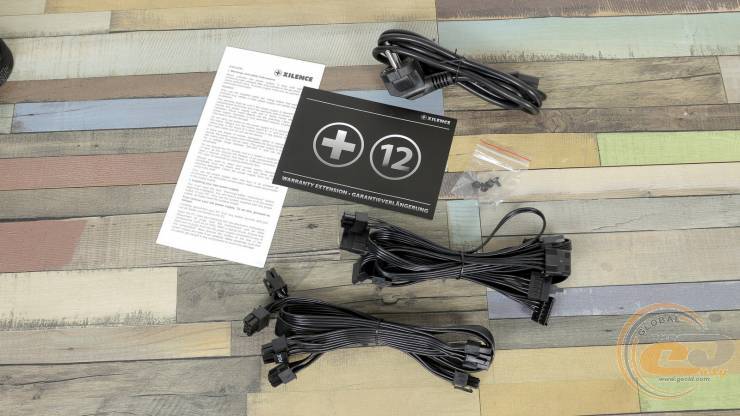

У комплекті постачання йде мережевий шнур живлення, модульні кабелі, кріпильні гвинти та паперова документація. А хіба щось ще потрібне?

Зовнішній вигляд

Xilence Performance A+ III 850W

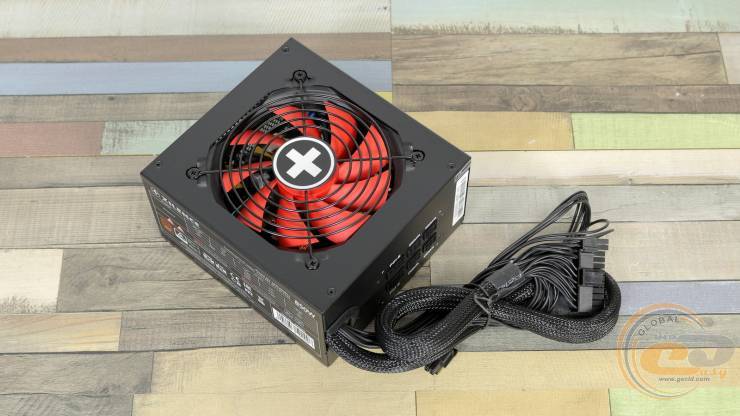

Великий "+" (або "x", це як подивитися) на решітках типу гриль і червоний вентилятор дозволить безпомилково визначити виробника пристрою. За габаритами воно трохи довше від немодульних рішень: 160х150х86 мм замість 140х150х86 мм.

Xilence Performance A+ III 850W

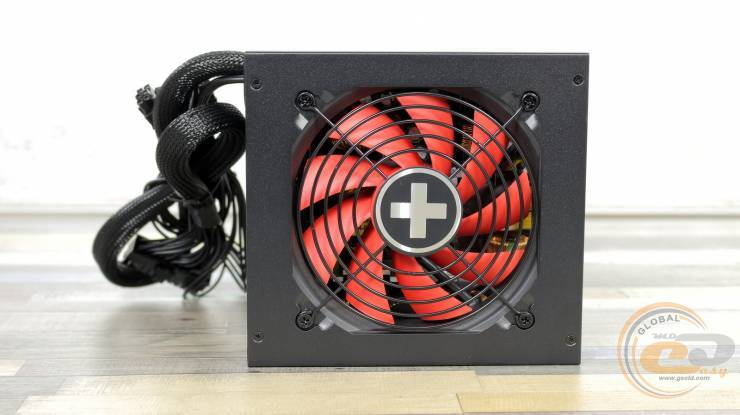

120-мм вентилятор джерела Xilence Performance A+ III 650W є справжньою окрасою. В іншому все більш ніж звично: чорне матове забарвлення, чотири гвинти для доступа всередину.

Xilence Performance A+ III 850W

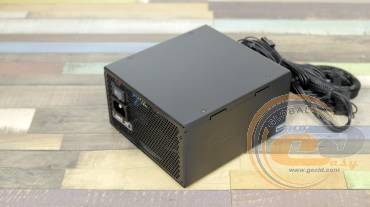

… а також нічим непримітна тильна панель з отворами-сотами, кнопкою ввімкнення, вхідним роз'ємом живлення та наклейкою із зазначенням номіналу мереж (230 В). Так, підтримки повного спектру вхідної напруги (full range) тут не передбачено.

Xilence Performance A+ III 850W Xilence Performance A+ III 850W

Найбільша панель і зовсім порожня, а ось одна їз боковин радує фірмовим штрихом у вигляді перфорації.

Xilence Performance A+ III 850W

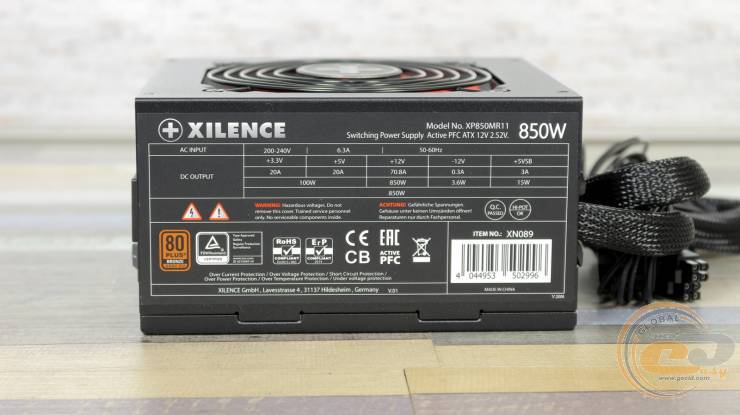

Друга ж стіна несе на собі нагадування про вихідні показники. Згідно з наведеною інформацією, тут використовується єдина 12-вольтна лінія потужністю 850 Вт, що відповідає номінальному значенню. І не дивно, адже ще на коробці нас попереджали про застосування всередині DC-DC-перетворювачів. Для молодших каналів +3,3В та +5В виділено 100 Вт (по 20 А), чого також достатньо для сучасної системи.

Xilence Performance A+ III 850W

Основні кабелі Xilence Performance A+ III 850W (XN089/XP850MR11) виведені з корпуса. Серед них – 20+4-контактний ATX, а також пов'язані 8- та 4+4-контактний ATX12V. Інші дроти є модульними і їх можна підключати при необхідності.

Для живлення пари потужних відеокарт присутні чотири 6+2-контактні PCIe. Периферійні конектори (на трьох окремих дротах) дозволять під'єднати вісім пристроїв SATA та три PATA.

До речі, такий підхід до організації кабелів є актуальним для моделей потужністю 550, 650, 750 і 850 Вт. При цьому рішення на 450, 550 та 650 Вт доступні у немодульному виконанні. Саме такий 650-ватник раніше побував у нас на тестуванні.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина дротів до роз'ємів, см

Виведені із корпуса

20+4-контактний ATX

1

60

8-контактний + 4+4-контактний ATX12V

1

65-80

Модульні

два 6+2-контактні PCIe

2

55-68

чотири SATA

2

50-65-80-97

три PATA (Molex)

1

50-65-80

Усі кабелі мають звичний калібр 18 AWG, зате вони довші, ніж у 650-ватника. Приємно, що всі дроти виконані у вигляді зручних для укладання шлейфів.

Внутрішня будова

Xilence Performance A+ III 850W

Активне охолодження Xilence Performance A+ III 850W покладено на 125-мм 11-лопатевий вентилятор DWPH EFS-12E12H. Рішення з аналогічним цифробуквенним позначенням ми бачили всередині 650-ватника, щоправда, із зазначенням іншого виробника (Shenzhen Dongweifeng Electronic Technology) та електротехнічних характеристик (3 Вт, 12 В при 0,25 А). Літера "H" у назві натякає на надійний гідродинамічний підшипник (FDB). Сам вентилятор споживає 6 Вт електроенергії (12 В при 0,5 А) і підключається через двоконтактний знімний конектор.

За пасивне відведення тепла відповідає пара алюмінієвих радіаторів – по одному для елементів первинного та вторинного ланцюга.

Xilence Performance A+ III 850W

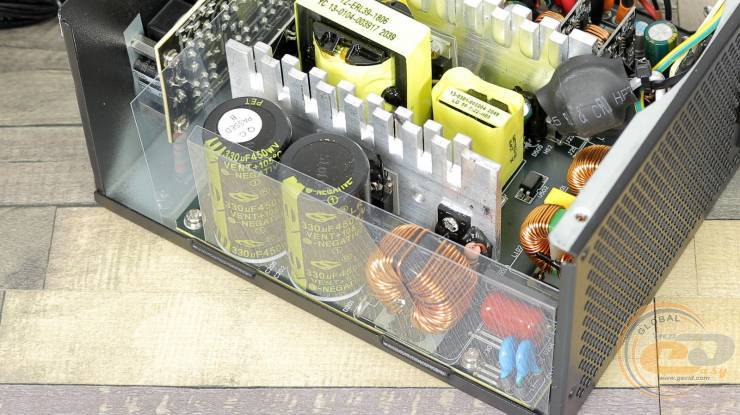

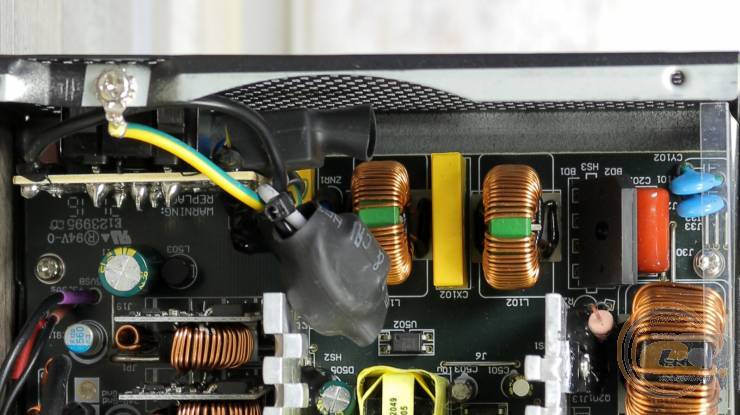

Тепер про деталі. Вхідний фільтр у Xilence Performance A+ III 850W містить повний набір конденсаторів (три X і чотири Y, частина розпаяна у вхідного роз'єму), два дроселі, варистор і діодну збірку.

Xilence Performance A+ III 850W

Остання позбавлена ​​додаткового охолодження. Такий підхід цілком виправданий, адже джерело призначене лише для мережі 230 В.

Xilence Performance A+ III 850W

Якась економія видно при подальшому огляді. Так, у вузлі APFC є великий дросель та пара силових елементів (діод та транзистор). А ось місце під ще один польовий транзистор пустує.

Xilence Performance A+ III 850W

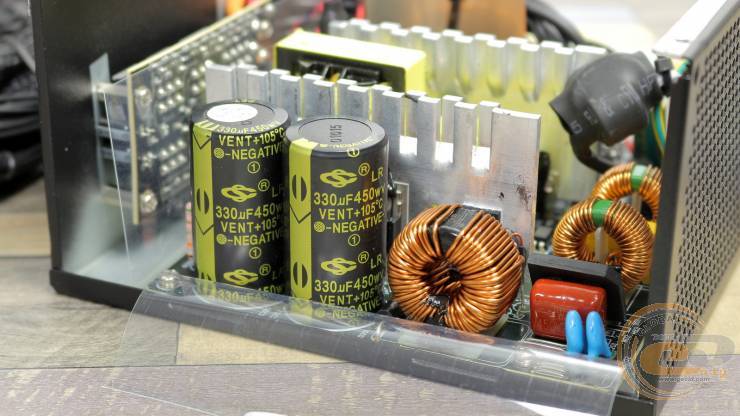

Ще один приклад – вхідні конденсатори. Два барили мають ємність по 330 мкФ і належать до високотемпературної серії, що добре. Нагадаємо, у 650-ватнику це були елементи з робочою температурою до 85°C.

А ось виробника електролітів визначити не вдалось. Напис «Negative» нагадав нам про однойменну лінійку конденсаторів від Nippon Chemi-con, але ці рішення, мабуть, родом із Китаю.
