Огляд блока живлення Xilence Performance A+ III 650W (XN084/XP650R11): німецький китаєць

Не так давно ми опублікували відео і текстові матеріали «Вибір блоків живлення до $50» і «Вибір блоків живлення до $75». На жаль, у них не згадуються джерела під брендом Xilence, і причина досить банальна: у мережі непросто знайти інформацію про ці пристрої і нема на чому засновувати свої рекомендації.

Xilence Performance A+ III 650W

Але ось в наші двері постукав блок живлення Xilence Performance A+ III 650W (XN084 / XP650R11), чому ми відверто раді. Отже, час взятися за фотоапарат і викрутку. Давайте подивимося, чого варто і чого не варто очікувати від «бронзового» рішення потужністю 650 Вт за ціною $65.

Специфікація

Модель

Xilence Performance A+ III 650W

(XN084/XP650R11)

Тип

ATX12V 2.52

Номінальна потужність, Вт

650

Потужність по каналу 12В, Вт

650

Потужність ліній +3,3В та +5В, Вт

100

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

20

Максимальний вихідний струм каналу +5В, А

20

Максимальний вихідний струм каналу +12В, А

54,1

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

3

Вхідна напруга, В

200 − 240

Вхідний струм, А

6,3

ККД, %

≤88%

Сертифікований 80 PLUS

Bronze 230V

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

99

PCIe-роз'єми

2 (6+2-контактні)

Модульний

Немає

Розміри вентилятора, мм

120 х 120 х 25

Тип підшипника вентилятора

FDB

Захисти

OPP, OVP, UVP, OCP, OTP, SCP

Розміри, мм

140 х 150 х 86

Гарантія, років

3

Сайт виробника

Xilence

Xilence Performance A+ III 650W

Упаковка і комплект постачання

Xilence Performance A+ III 650W Xilence Performance A+ III 650W

Уся корисна інформація про пристрій (якої тут чимало) розмістилася на двох боковинах коробки. Сама вона не уніфікована і створювалася саме для 650-ватника даної лінійки.

Xilence Performance A+ III 650W

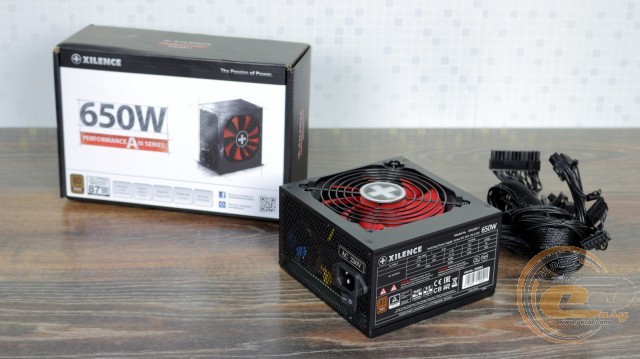

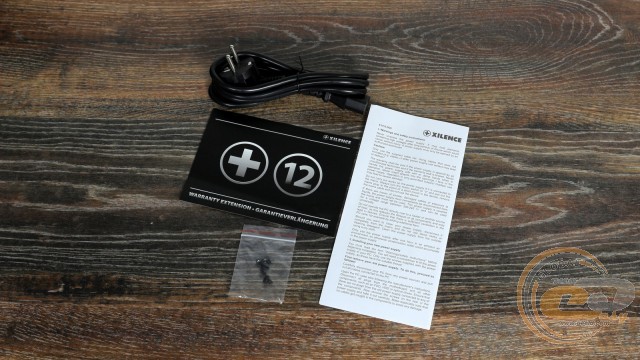

Комплект постачання представлений мережевим шнуром живлення, кріпильними гвинтами і паперової документації.

Зовнішній вигляд

Xilence Performance A+ III 650W

Блоки живлення Xilence дуже «позитивні» - виробника легко визначити саме по наявності знака «+» на корпусі. Також фірмовим почерком є поєднання чорного забарвлення корпуса і червоної крильчатки вентилятора.

Останній має діаметр 120 мм і дещо зміщений у бік для більш ефективного охолодження схемотехніки, а не вихідних кабелів живлення. Решітка гриль цілком звична, як і компактні розміри корпуса пристрою (140 х 150 х 86 мм).

Xilence Performance A+ III 650W

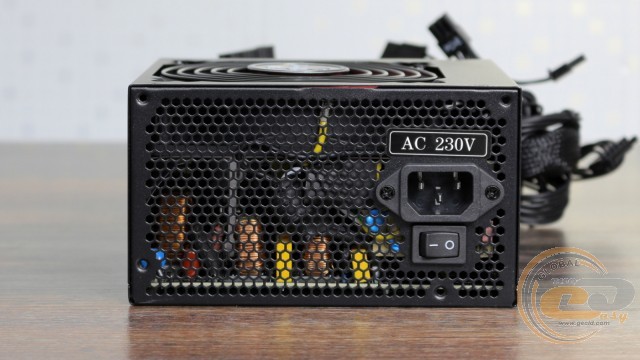

На тильній панелі все буденно: отвори в вигляді сот, кнопка ввімкнення, вхідний роз'єм живлення і наклейка зі згадуванням номіналу мережі, для якої і призначене джерело.

Xilence Performance A+ III 650W

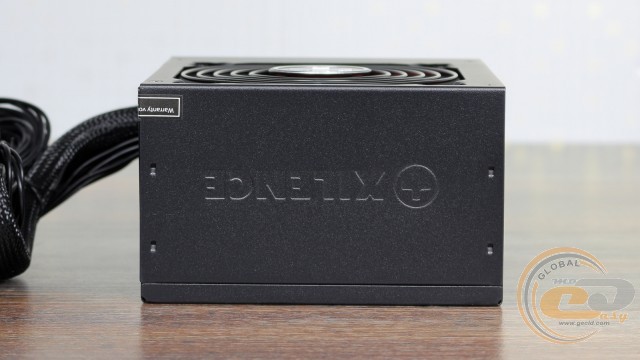

При його встановленні в верхній частині корпуса, погляду буде представлена боковина з перфорованої написом і гарантійною наклейкою.

Xilence Performance A+ III 650W

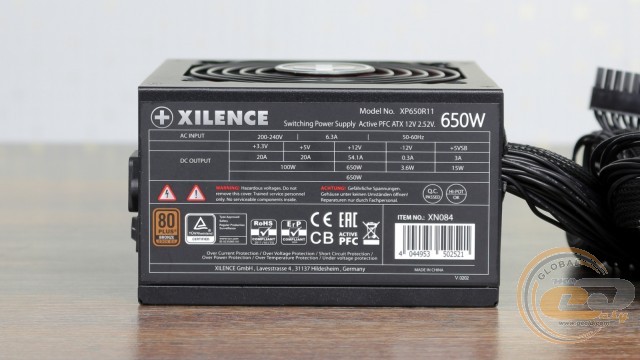

А якщо розмістити джерело внизу системника, то вже друга бокова стінка буде нагадувати власнику про вихідних показниках. Згідно з наведеною інформацією, тут використовується єдина 12-вольтна лінія потужністю 100% від номіналу - краще не придумаєш. А для молодших +3,3 В і +5 В виділено 100 Вт, чого також цілком вистачить.

Xilence Performance A+ III 650W

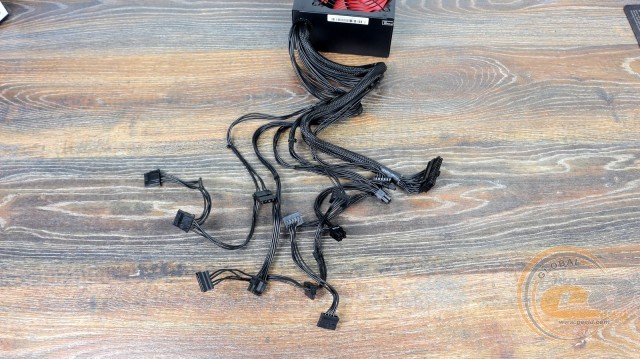

Усі кабелі у Xilence Performance A+ III 650W (XN084/XP650R11) виведені з корпуса. Доплативши усього $3-4, можна придбати полумодульну модель XP650MR11, у якій частина дротів підключається в міру необхідності.

Основні конектори живлення представлені 20+4-контактним ATX і одним 4+4-контактним ATX12V. Для живлення однієї потужної відеокарти в складі новинки є два 6+2-контактних PCIe. А периферійні конектори дозволять приєднати шість пристроїв SATA і три PATA.

Xilence Performance A+ III 650W

Усі кабелі набрані з круглих дротів звичного калібру 18 AWG. Для самих затребуваних 12-вольтних ліній живлення процесора і відеокарти хотілося б бачити трохи більші 16 AWG. Довжина дротів також не рекордна, але в більшості випадків їх цілком вистачить. А в нейлоновому обплетенні захований тільки найбільший 20+4-контактний ATX.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина проводів до роз'єму (роз'ємів), см

20+4-контактний ATX

1

54

4+4-контактний ATX12V

1

59

два 6+2-контактних PCIe

1

48-62

три SATA

2

45-60-75

три PATA (Molex)

1

45-60

Внутрішня будова

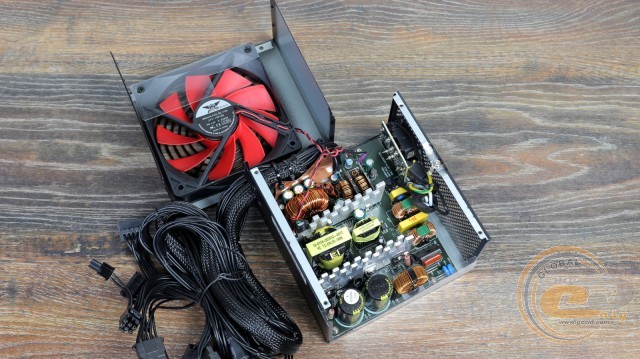

Xilence Performance A+ III 650W

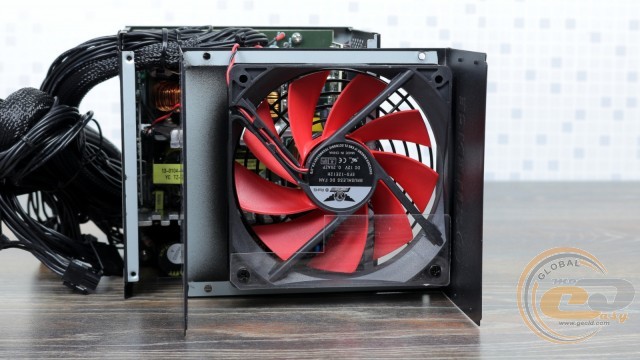

Активне охолодження Xilence Performance A+ III 650W покладене на 120-мм 9-лопатевий вентилятор Shenzhen Dongweifeng Electronic Technology EFS-12E12H. З дуже схожим, але 140-мм рішенням EFS-14E12H ми познайомилися в далекому 2012-му при тестуванні недорогого блока живлення DTS ATX-500A.

Згідно із заявою виробника, всередині нас чекає надійний гідродинамічний підшипник (FDB). А це є вагомою перевагою в даному ціновому сегменті. Електротехнічні показники пропелера цілком звичайні - пропелер споживає всього 3 Вт (12 В при 0,25 А), підключаючись через знімний двоконтактний конектор. Від'єднувати його дуже незручно через близькість інших елементів, але при необхідності замінити пропелер можна без особливих проблем.

Xilence Performance A+ III 650W

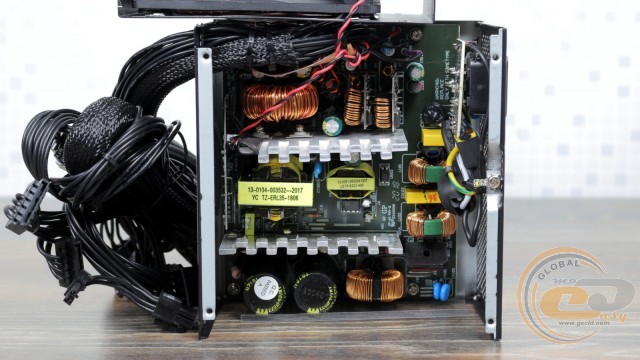

За пасивний відвід тепла відповідає пара алюмінієвих радіаторів - по одному для елементів первинного і вторинного ланцюга.

Xilence Performance A+ III 650W

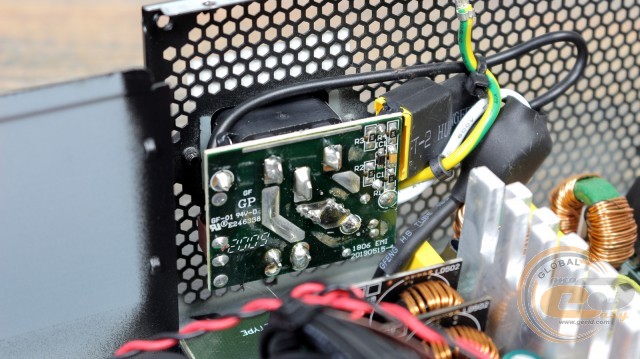

Тепер перейдемо до окремих вузлів Xilence Performance A+ III 650W. Частина вхідного EMI-фільтра у вигляді трьох конденсаторів (одного X і двох Y) розпаяна біля вхідного роз'єму.

Xilence Performance A+ III 650W

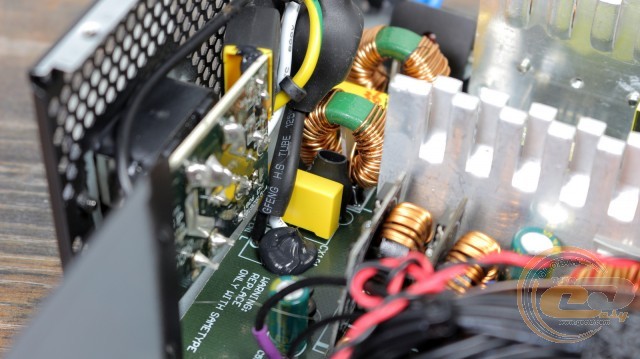

Ну а інші складові вузли (два дроселі, по парі X- і Y-конденсаторів, варистор) розмістилися на основний PCB. З таким набором створювані джерелом перешкоди повинні придушуватися найкращим чином.

Xilence Performance A+ III 650W

Змінна напруга випрямляється за допомогою діодної збірки. Вона тут одна і без радіатора - це звичний підхід для рішень з можливістю роботи тільки в мережах 230 В.

Xilence Performance A+ III 650W

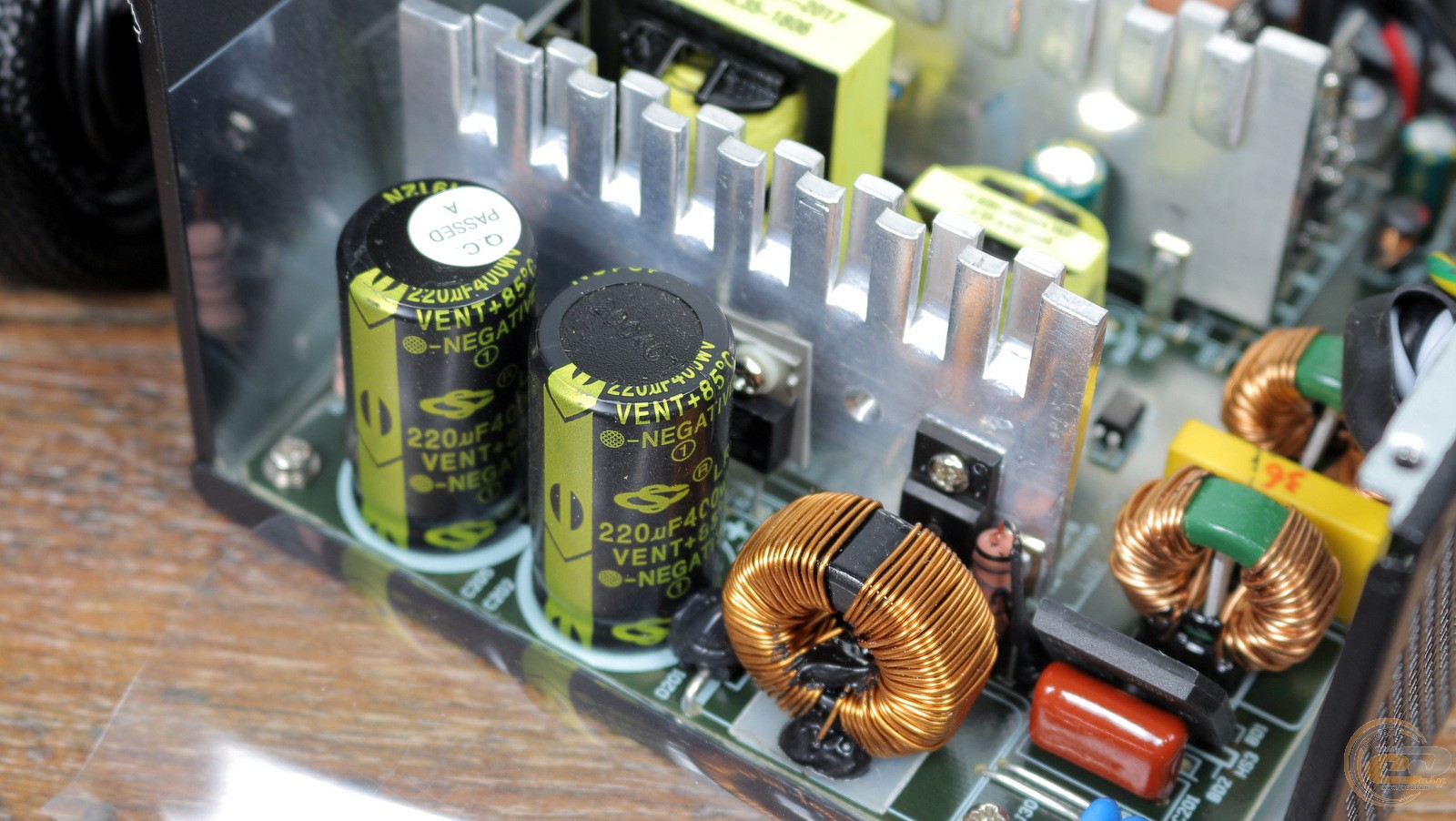

Економія помітна в вузлі APFC. У числі силових елементів тут один діод і єдиний транзистор. При цьому посадкове місце під ще один транзистор є і на платі, і на радіаторі. Ну а дросель даного вузла, звичайно, на місці.

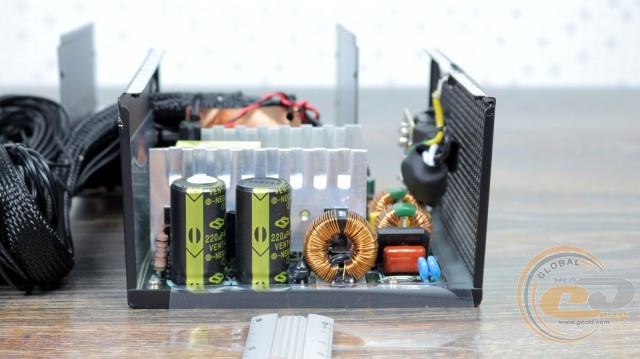

Встановити виробника вхідних конденсаторів нам не вдалося - найімовірніше, вони мають китайське походження. Загальна ємність в 440 мкФ порівняно невелика для 650-ватника, і саме таке значення зустрічається в інших, близьких по потужності і цінового сегменту рішеннях. Максимальна температура даних елементів складає всього 85°C - ось тут хотілося б бачити щось з високотемпературної серії.

Xilence Performance A+ III 650W

Ключами первинного ланцюга виступають два транзистори, розміщені з обох боків радіатора. Ну а другий охолоджувач, крім силових елементів «вторинки», прихистив ще і термопару. Отже, швидкість обертання пропелера буде визначатися саме в залежності від його нагрівання, а не від споживаної потужності.
