Огляд блока живлення Xilence Gaming 650W (XN225/XP650R10): а ми раніше не зустрічалися?

На початку зими до нас потрапило джерело Xilence Performance A+ III 650W (XN084/XP650R11). Він став першим протестованим нами рішенням даного виробника. Тепер же теплі весняні промені сонця принесли з собою іншого представника модельної низки - Xilence Gaming 650W (XN225/XP650R10).

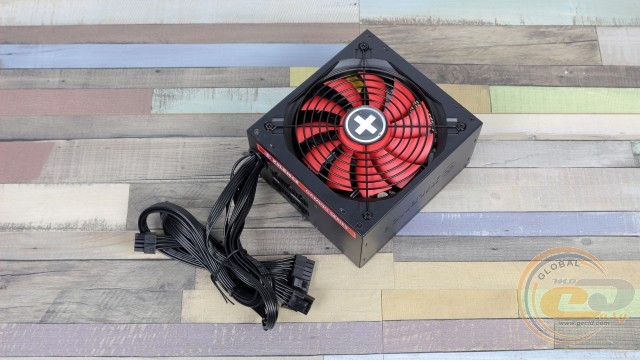

Xilence Gaming 650W

Уже сама назва дає зрозуміти, що перед нами пристрій з іншої лінійки. Однак у них дуже схожі ціни (близько $70), зовнішність, потужність та інші показники. Принаймні, на перший погляд. Але ми ж, як завжди, пірнули глибше і знайшли цілу низку відмінностей. Яких саме? Сідайте зручніше, зараз все розповімо і покажемо.

Специфікація

Модель

Xilence Gaming 650W

(XN225/XP650R10)

Тип

ATX12V 2.4

Номінальна потужність, Вт

650

Потужність по каналу 12В, Вт

576

Потужність ліній +3,3В и +5В, Вт

110

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

23

Максимальний вихідний струм каналу +5В, А

17

Максимальний вихідний струм каналу +12В, А

48

Максимальний вихідний струм каналу -12В, А

0,5

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

2,5

Вхідна напруга, В

200 − 240

Вхідний струм, А

10

ККД, %

≤88%

Сертифікований 80 PLUS

Bronze 230V

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

97

PCIe-роз'єми

2 (6+2-контактні)

Модульний

Частково

Розміри вентилятора, мм

140 х 140 х 25

Тип підшипника вентилятора

FDB

Захисти

OPP, OVP, UVP, SCP

Розміри, мм

160 х 150 х 86

Гарантія, років

3

Сайт виробника

Xilence

Xilence Gaming 650W

Упаковка і комплект постачання

Xilence Gaming 650W Xilence Gaming 650W

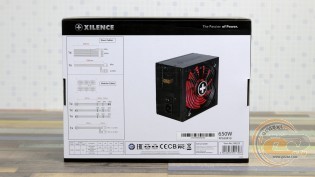

Фірмове оформлення коробки нам вже добре знайоме. Ключова інформація на своєму місці, хоча базове знання англійської для її розуміння все ж не завадить.

Xilence Gaming 650W

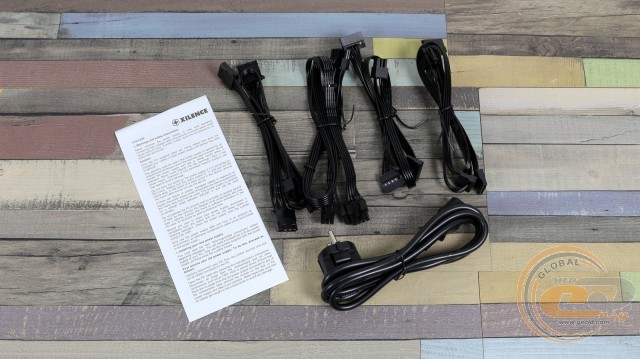

Комплект постачання представлений мережевим шнуром живлення, модульними кабелями і паперової документації. А ось кріпильних гвинтів у коробці чомусь не виявилося.

Зовнішній вигляд

Xilence Gaming 650W

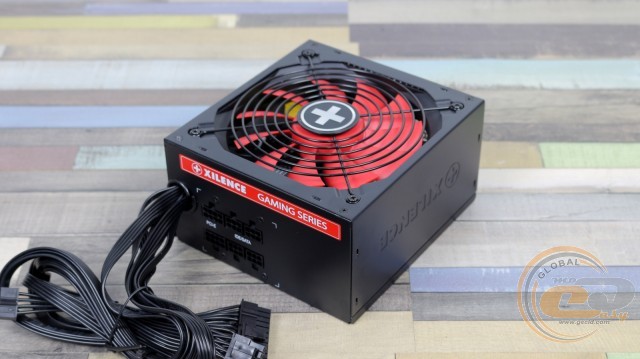

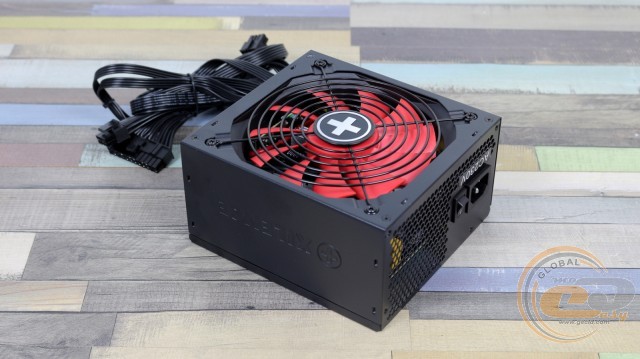

Зовні блоки живлення Xilence легко дізнатися по червоному пропелеру і логотипу виробника у вигляді плюсика. Від вищезгаданого Xilence Performance A+ III 650W тестована модель відрізняється трохи більш цікавою і агресивною зовнішністю.

Xilence Gaming 650W

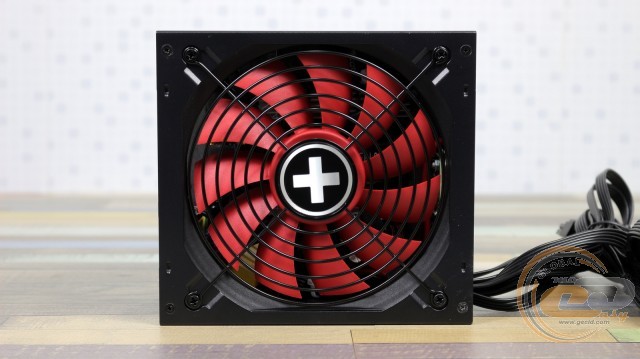

А все завдяки застосуванню більш великого вентилятора (140-мм замість 120-мм), прикритого традиційною сіткою типу «гриль». Разом з напівмодульною конструкцією кабелів (ще одна перевага над Performance A+ III) це відбилося на габаритах корпуса, який став на 20 мм довшим: 160 х 150 х 86 мм.

Xilence Gaming 650W

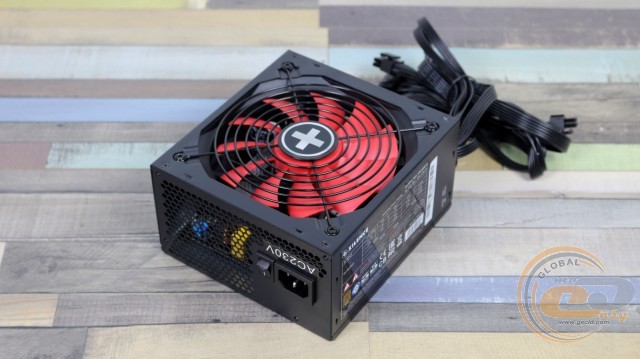

Тильна панель обійшлася без сюрпризів. На місці отвору у вигляді сот, кнопка ввімкнення, вхідний роз'єм живлення і наклейка з вказівкою номіналу мережі (230 В).

Xilence Gaming 650W

Ще одним фірмовим штрихом є перфорація на боковині, яка допоможе вже точно не помилитися при визначенні виробника.

Xilence Gaming 650W

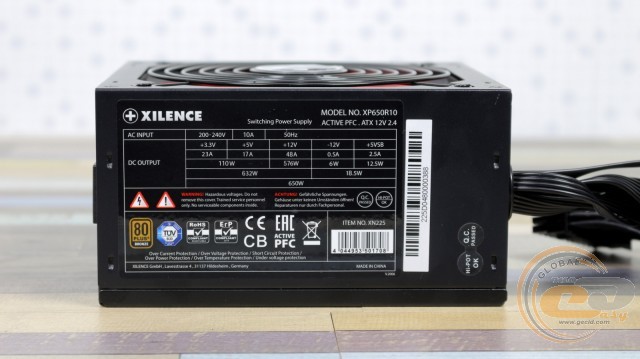

Друга ж стінка несе на собі нагадування про вихідних показниках. Згідно з наведеною інформацією, тут використовується єдина 12-вольтна лінія потужністю 576 Вт (88,6% від номіналу). Порівняно невисокий показник натякає на застосування групової стабілізації напруг. Для молодших каналів +3,3В і +5В виділено 110 Вт, котрого більш ніж достатньо для сучасної системи.

Xilence Gaming 650W

Основні кабелі у Xilence Gaming 650W (XN225/XP650R10) виведені з корпуса. У їх числі - 20+4-контактний ATX і 4+4-контактний ATX12V. Решта ж дротів є модульними і їх можна підключати в міру необхідності. Для живлення однієї потужної відеокарти тут є два 6+2-контактних PCIe. А периферійні конектори (на трьох окремих дротах) дозволять приєднати шість пристроїв SATA, три PATA і навіть один FDD.

До речі, такий підхід до організації кабелів актуальний для моделей потужністю 650, 750 і потужність 850 Вт. У рішень лінійки Gaming потужністю 450 і 550 Вт усі дроти виведені з корпуса.

Кабелі мають звичний калібр 18 AWG. Довжина дротів не рекордна, але в більшості випадків їх цілком вистачить. Приємно, що всі вони виконані у вигляді зручних в укладанні шлейфів.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина проводів до роз'єму (роз'ємів), см

Виведені з корпуса

20+4-контактний ATX

1

50

4+4-контактний ATX12V

1

55-65

Модульні

два 6+2-контактні PCIe

1

50-62

три SATA

2

45-60-75

три PATA (Molex) + один FDD

1

45-60-75-90

Внутрішня будова

Xilence Gaming 650W

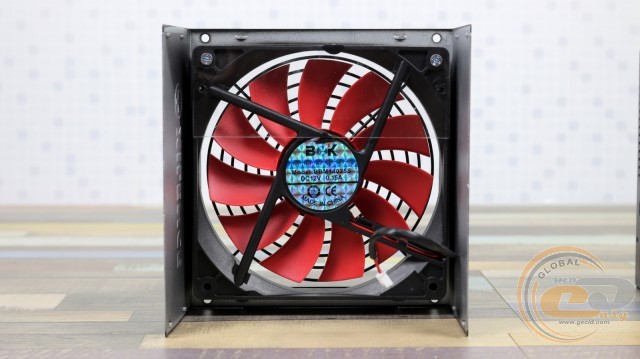

Активне охолодження Xilence Gaming 650W покладено на 140-мм 11-лопатевий вентилятор BDK BDM14025S. І хоча буква «S» у назві натякає на підшипник ковзання, виробник повідомляє про застосування всередині надійного гідродинамічного підшипника (FDB). А це є вагомою перевагою в даному ціновому сегменті. Вентилятор споживає всього 1,8 Вт електроенергії (12 В при 0,15 А), підключаючись через знімний двоконтактний конектор.

Xilence Gaming 650W

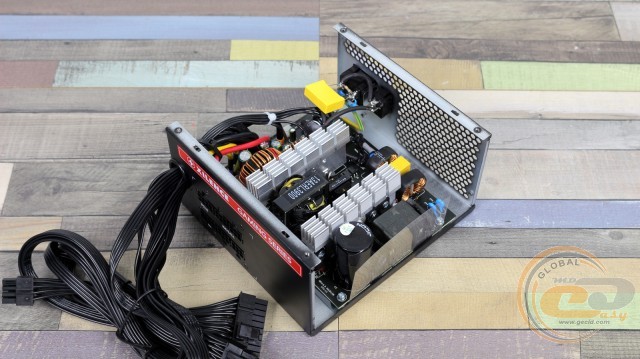

За пасивний відвід тепла відповідає пара алюмінієвих радіаторів - по одному для елементів первинного і вторинного ланцюга.

Xilence Gaming 650W

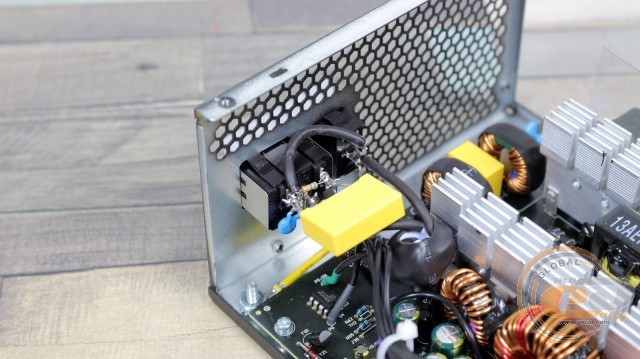

Що ж, давайте тепер розглянемо окремі вузли Xilence Gaming 650W. Частина вхідного EMI-фільтра у вигляді трьох конденсаторів (одного X і Y) розпаяна біля вхідного роз'єму.

Xilence Gaming 650W

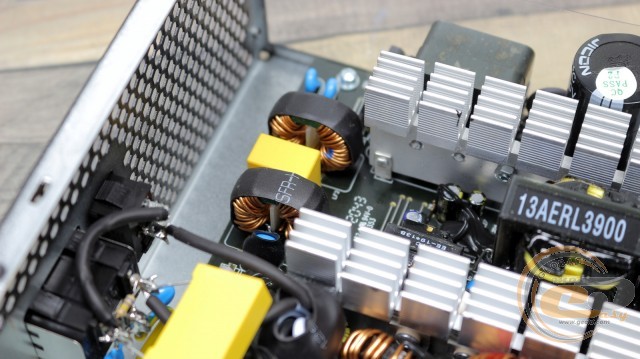

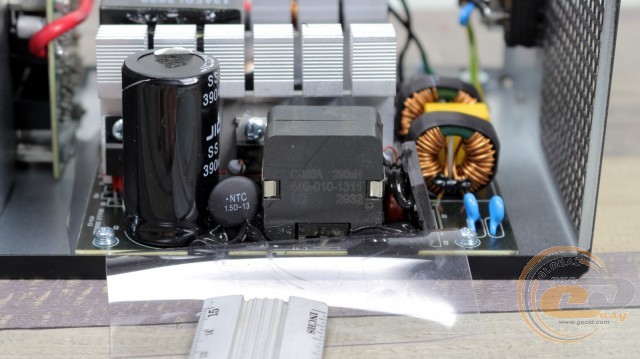

Решта складових вузлів (два дроселі, по парі X- і Y-конденсаторів, варистор і плавкий запобіжник) розмістилися на основний PCB. Усі ключові елементи на своїх місцях, ось і добре.

Xilence Gaming 650W

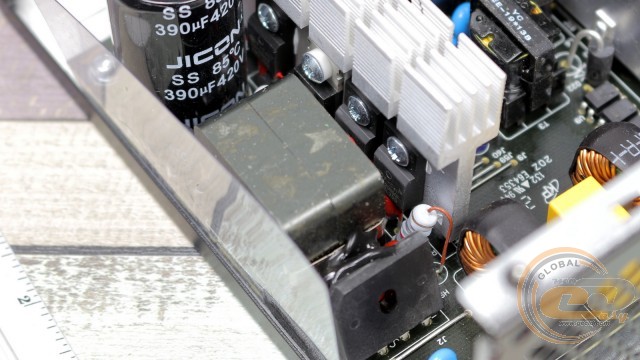

Для випрямлення змінної напруги використовується діодна збірка без додаткового охолодження. З огляду на, що джерело розраховане на роботу тільки в мережах 230 В, де струми порівняно низькі, такий підхід цілком виправданий.

Xilence Gaming 650W

А ось при погляді на вузол APFC економії не помітили. На місці звична трійка силових елементів (один діод і пара транзисторів). Ну і куди ж без великого дроселя.
