Вибір блоків живлення до $50 у 2022 році: як правильно заощадити!

2020 року ми вже створювали схожий матеріал про вибір бюджетних блоків живлення. Уся теорія у ньому залишається актуальною. Тому тут коротко нагадаємо, що при покупці ультрабюджетних моделей ви ризикуєте отримати пристрій:

• без вхідного фільтра;
• без модуля PFC;
• з низькоякісною елементною базою;
• із заниженою або завищеною вихідною напругою та великими пульсаціями;
• які не відповідають заявленій потужності;
• з дуже низьким ККД;
• без роз'ємів для живлення відеокарти або з малою кількістю.

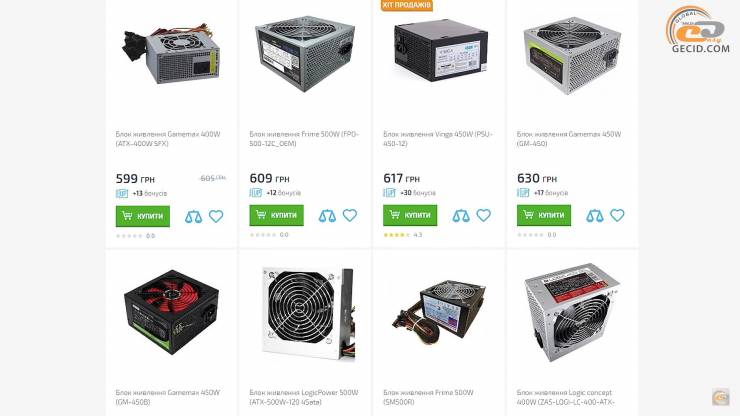

Тому ми радимо взагалі обходити стороною моделі вартістю до $30, адже вони зазвичай поєднують у собі відразу кілька наведених вище пунктів.

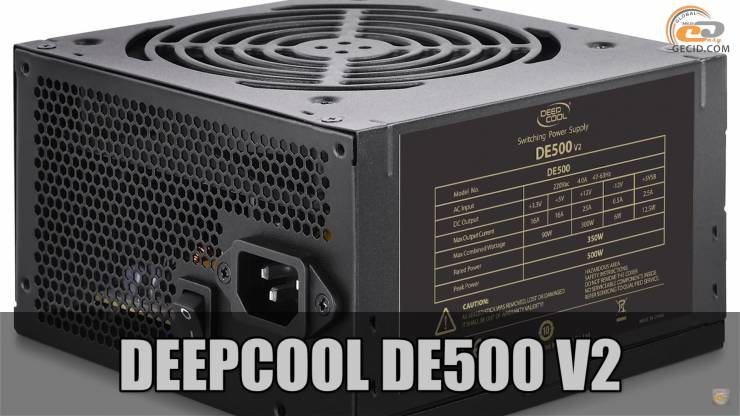

Візьмемо, наприклад, далеко не бюджетний DeepCool DE500 V2. Незважаючи на індекс «500» у назві та позначку «500W» в інтернет-магазинах, номінальна його потужність дорівнює 350 Вт, з яких лише 300 Вт доступні за найпопулярнішою лінією +12В. Також тут немає модуля активного коректора коефіцієнта потужності. І це ми говоримо про пристрій за $32. Тому на ще доступніші рішення ми навіть не дивимося.

Тепер про те, чого все ж таки варто очікувати від недорогого блока живлення:

• у 90% бюджетних джерел застосовується групова стабілізація напруги, через що при високому навантаженні напруга по лінії +12В просідає, а по лінії +5В – підвищується;
• часто багато або всі конденсатори виготовлені китайськими виробниками з не дуже гарною репутацією;
• зазвичай використовуються вентилятори на підшипниках ковзання (Sleeve Bearing), які є найменш надійними;
• переважно застосовуються звичайні круглі кабелі, а не зручніші для укладання кабелі-шлейфи;
• пристрої нерідко мають лише базовий набір захисту;
• багато хто з них не має навіть базового сертифікату 80 PLUS, не кажучи вже про «бронзу».

А ось наша мета – знайти рішення, які мають базові вузли (фільтрації та PFC), а також можуть похвалитися такими перевагами:

• роздільною стабілізацією напруги;
• повністю тайванськими конденсаторами (а в даному ціновому сегменті краще очікувати і не варто);

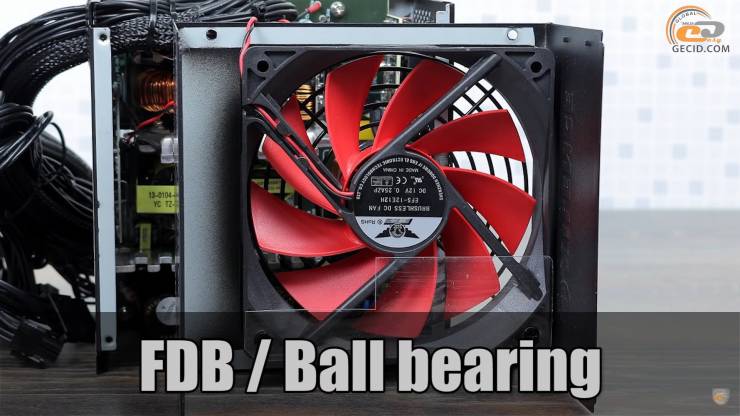

• гідродинамічний підшипник або підшипник кочення у вентиляторі;
• кабелями у вигляді шлейфів;
• розширеним набором захисту;
• сертифікатом 80 PLUS або 80 PLUS Bronze, бажано у широкому діапазоні напруг (100–240 В);
• парою 6+2-контактних роз'ємів PCI-Express;
• із максимально потужною лінією +12В (90–100% від номіналу).

Відразу відзначимо, що знайти все в одному недорогому пристрої навряд чи вдасться, але найкращі з них обов'язково згадаємо окремо.

Звичайно ж, хотілося б ще й перевірити можливість видавати заявлену потужність, дізнатися якість вихідної напруги, а також визначити шум вентилятора та нагрівання внутрішніх вузлів. Якщо додаткова інформація буде доступна – ми обов'язково поділимося нею.

Тож почнемо по порядку.

У бюджетному сегменті можна знайти цілу низку пристроїв від 1STPLAYER.

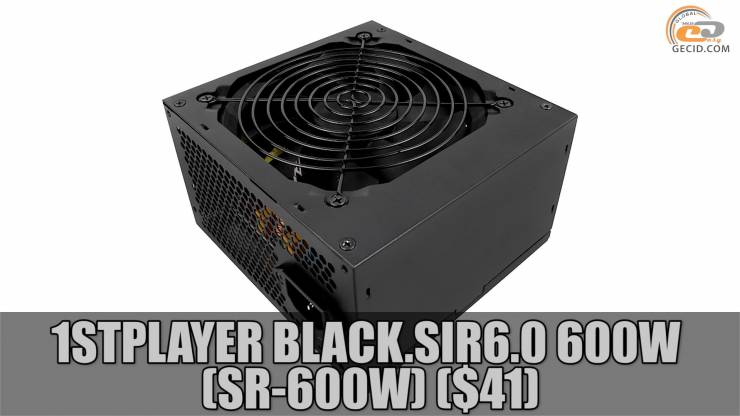

1STPLAYER BLACK.SIR6.0 600W (SR-600W) ($41)

Найдоступніше з них у сегменті від $35, 1STPLAYER BLACK.SIR6.0 600W, має у своєму складі вхідний EMI-фільтр та вузол APFC. А ось в іншому перед нами звичайний бюджетник з китайськими конденсаторами ChengX, хоч і високотемпературними. Натомість нам обіцяють гідравлічний підшипник вентилятора, набір захисту та 80 PLUS для мереж 230V.

До речі, у вторинному ланцюзі застосовується бюджетна групова стабілізація напруг. Але як у такому разі вдалося зняти всі 600 Вт по лінії +12В нам не зрозуміло.

• групова стабілізація;
• китайські конденсатори;
• Hydraulic Bearing;
• кабелі-шлейфи;
• UVP, OVP, OPP, SCP;
• 80 PLUS 230V;
• 2 х PCI-Express 6+2-pin;
• 600 Вт за лінією +12 В (100%).

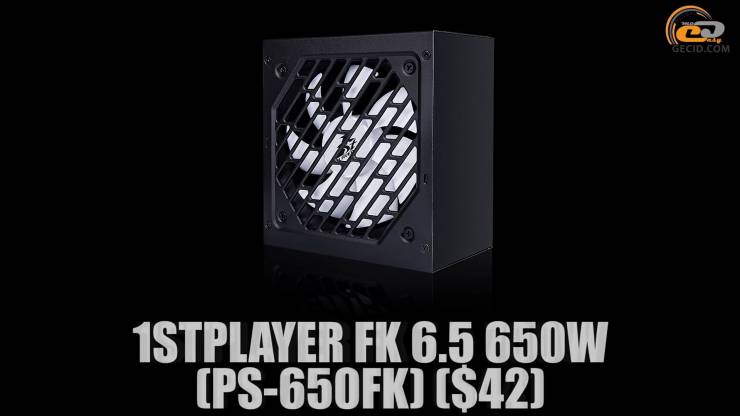

1STPLAYER FK 6.5 650W (PS-650FK) ($42), FK 7.0 700W (PS-700FK) ($44) та FK 7.5 750W (PS-750FK) ($47)

Пристрої з іншої лінійки виробника, 1STPLAYER FK, не мають позначки 80 PLUS. При цьому їхній ККД заявлений на рівні 85% і є підтримка мереж з напругою від 100 до 240 В. Швидше за все, відсутність сертифікату пояснюється неможливістю видати заявлену потужність, на що опосередковано вказує скромна ціна.

Економія також позначилася на використанні групової стабілізації та китайських конденсаторів. Зате на місці необхідні вузли, низка захистів, гідравлічний підшипник вентилятора та кабелі-шлейфи.

• групова стабілізація;
• китайські конденсатори;
• Hydraulic bearing;
• кабелі-шлейфи;
• UVP, OVP, OPP, SCP;
• ККД <85%;
• 2 х PCI-Express 6+2-pin;
• >99% потужності лінії +12 В.

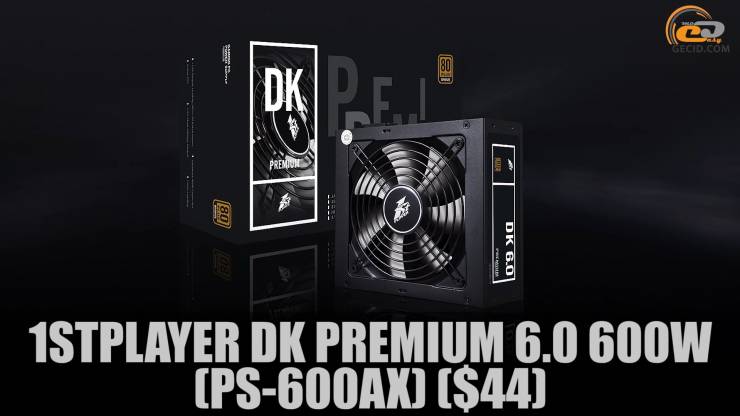

1STPLAYER DK PREMIUM 6.0 600W (PS-600AX) ($44)

Трохи дорожчий при перерахунку на ват 1STPLAYER DK PREMIUM 6.0 уже може похвалитися вхідним японським конденсатором TK, наявністю всіх необхідних модулів, гідравлічним підшипником вентилятора, сертифікатом 80 PLUS Bronze, роботою в широкому діапазоні напруг і навіть роздільною стабілізацією.

На жаль, у вторинному ланцюзі використовуються набагато доступніші конденсатори AsiaX. Але є тут ще один прихований мінус – дроти з домішкою сталі мають великий опір. Через це ми, на жаль, отримуємо падіння напруги на лініях живлення.

• роздільна стабілізація;
• вхідний японський, а решта китайських конденсаторів;
• Hydraulic bearing;
• кабелі-шлейфи;
• UVP, OVP, OPP, SCP;
• 80 PLUS Bronze (100–240 В);
• 2 х PCI-Express 6+2-pin;
• 600 Вт за лінією +12 В (100%).

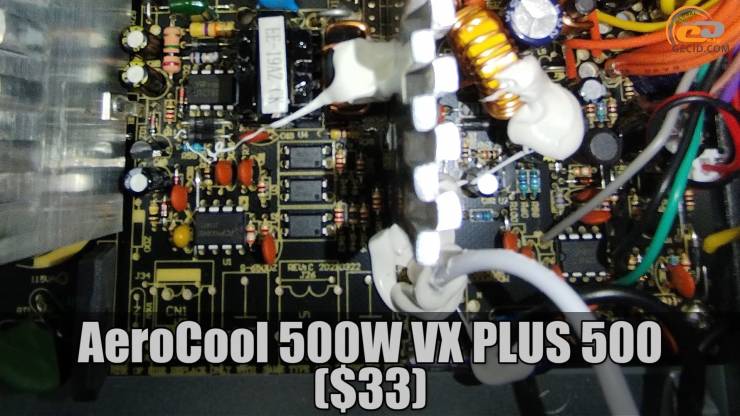

AeroCool 500W VX PLUS 500 ($33)

Тепер переходимо до пристроїв від AeroCool. Доступний 500-ватний VX PLUS ми пропускаємо - там немає ні вхідного фільтра, ні вузла APFC.

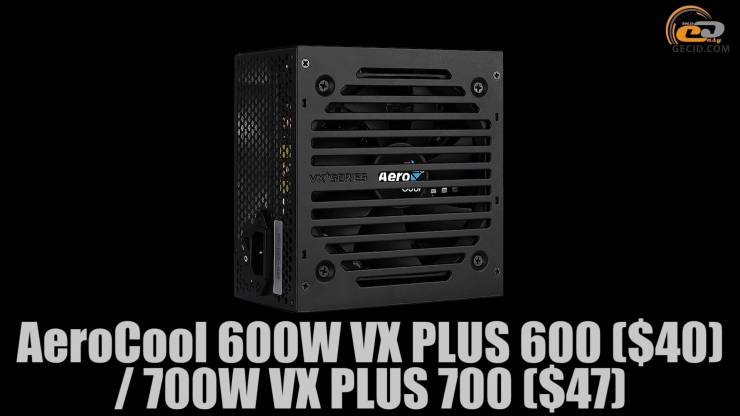

AeroCool 600W VX PLUS 600 ($40) та 700W VX PLUS 700 ($47)

А у старших моделей дані вузли на місці. В іншому - це бюджетні рішення: групова стабілізація, дешеві конденсатори і вентилятори на підшипнику ковзання, а ось 80 PLUS немає і близько.

• групова стабілізація;
• китайські конденсатори;
• sleeve bearing;
• круглі дроти;
• OPP/OVP/UVP/SCP/SIP;
• ККД <82%;
• 2 х PCI-Express 6+2-pin;
• 92% потужності за лінією +12 В.

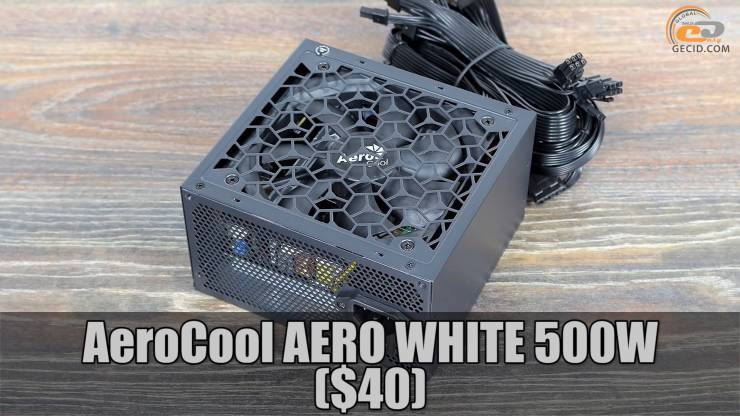

AeroCool AERO WHITE 500W ($40)

А ось лінійка AeroCool AERO WHITE, крім вхідного фільтра (щоправда, без варистора), модуля APFC та низки захистів, також може похвалитися сертифікатом 80 PLUS для мереж 230 В та кабелями-шлейфами. Є навіть японський вхідний конденсатор та полімери в деяких місцях вторинного ланцюга. Але знайдуться тут і китайські електроліти, а на виході використовується групова стабілізація. Утім, з огляду на ціну – дуже навіть непогано.

• групова стабілізація;
• вхідний японський, а решта китайських конденсаторів;
• sleeve bearing;
• кабелі-шлейфи;
• OVP, UVP, OPP, SCP, OCP, SIP;
• 80 PLUS 230 V;
• 2 х PCI-Express 6+2-pin;
• 456 Вт за лінією +12 В (91%).

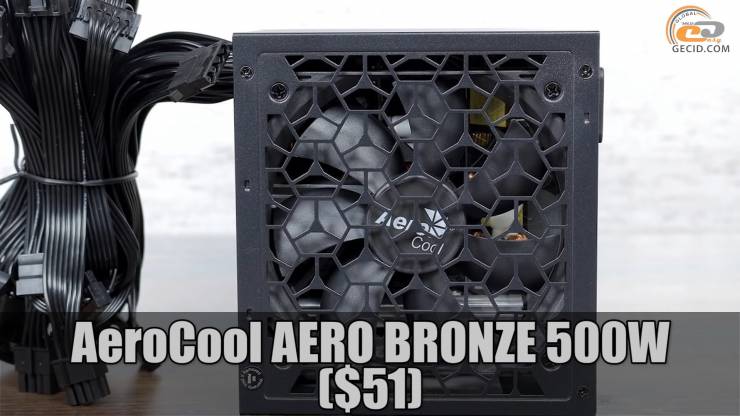

AeroCool AERO BRONZE 500W ($51)

Ще приємніше дивитися на «бронзову» варіацію даного БЖ. За ідентичною зовнішністю ховаються DC-DC-перетворювачі. Як наслідок, маємо більш стабільну вихідну напругу, а завдяки вищому ККД – тихий пропелер.

• DC-DC-перетворювачі;
• вхідний японський, а решта китайських конденсаторів;
• sleeve bearing;
• кабелі-шлейфи;
• OVP, UVP, OPP, SCP, OCP, SIP;
• 80 PLUS Bronze 230 V;
• 2 х PCI-Express 6+2-pin;
• 492 Вт за лінією +12 В (98%).

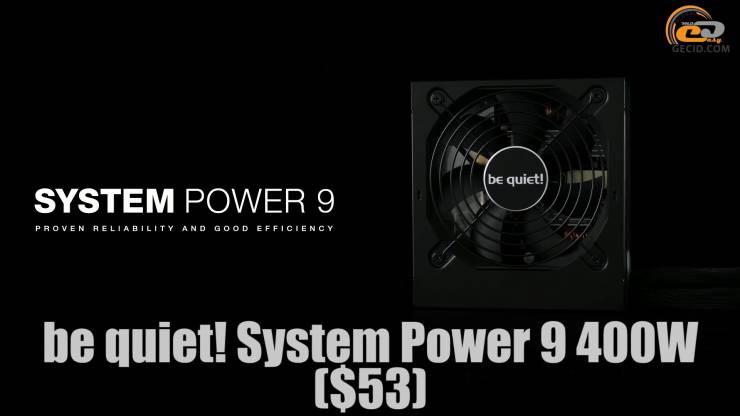

be quiet! System Power 9 400W ($53)

be quiet! System Power 9 потужністю 400 Вт обійдеться трохи дорожче за $50. Натомість у його арсеналі повний набір захисту, тайванські конденсатори Elite та TEAPO, сертифікат 80 PLUS Bronze для мереж 230 В, а також DC-DC-перетворювачі. Правда, вентилятор заснований на підшипнику ковзання, але він обіцяє бути тихим - 10 дБ при половинному навантаженні і менше за 19 дБ за повного.

• DC-DC-перетворювачі;
• тайванські конденсатори;
• sleeve bearing;
• кабелі-шлейфи;
• OCP, OVP, OPP, OTP, UVP, SCP;
• 80 PLUS Bronze 230 V (ККД <89%);
• 2 х PCI-Express 6+2-pin;
• 384 Вт по лінії +12В (96%).

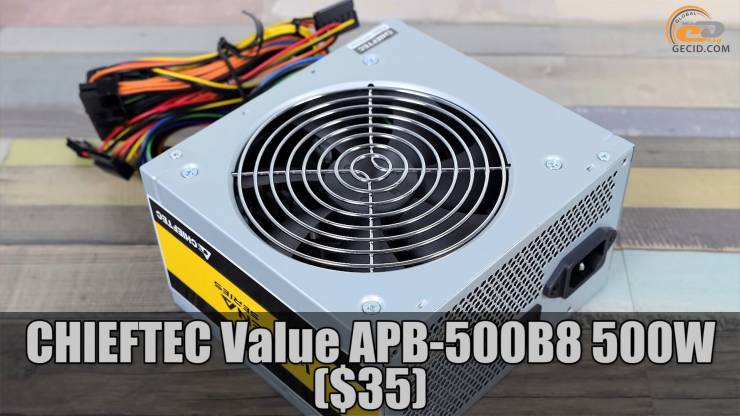

CHIEFTEC Value APB-500B8 500W ($35)

Ну і куди ж без продукції CHIEFTEC! До речі, бюджетні моделі помітно поновилися. Наприклад, той же CHIEFTEC Value APB на 500 Вт отримав 80 PLUS для мереж 230 В, а пара 12-вольтних ліній у ньому поступилася місцем однієї. Щоправда, її потужність дорівнює 91% від номіналу. На місці низка захистів та всі необхідні вузли. А ось елементна база раніше містила і непогані тайванські, і китайські конденсатори з не найкращою репутацією.

• групова стабілізація;
• тайванські та китайські конденсатори;
• sleeve bearing;
• круглі дроти;
• UVP, OVP, SCP, SIP, OPP;
• 80 PLUS 230 V;
• 1 х PCI-Express 6+2-pin;
• 456 Вт за лінією +12 В (91%).

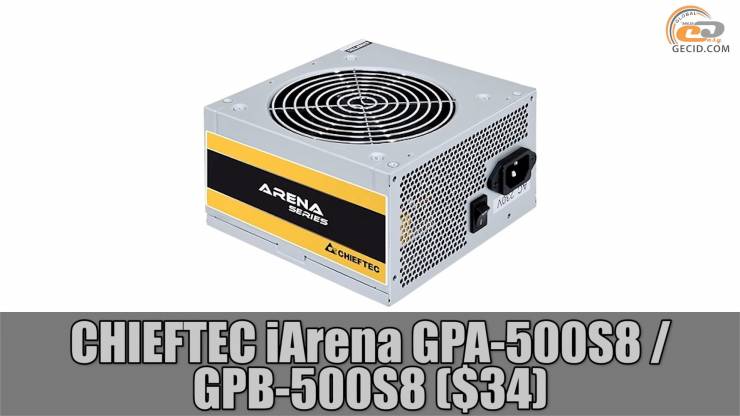

CHIEFTEC iArena GPA-500S8, GPB-500S8 ($34), GPA-600 ($36) та GPA-700S ($41)

Також у діапазоні до $50 можна знайти цілий "зоопарк" моделей CHIEFTEC iArena серій GPA та GPB. Усередині вони дуже нагадують рішення CHIEFTEC Value APB – маємо ту саму одну 12-вольтну лінію і порівняно невисоку якість елементної бази. Для 500-ватників нам обіцяють ККД до 85%, щоправда, без жодного сертифікату. А у разі з потужнішими моделями ефективність буде нижчою – до 80%

• групова стабілізація;
• китайські конденсатори;
• sleeve bearing;
• круглі дроти;
• UVP, OVP, SCP, SIP, OPP;
• ККД <85% (500 Вт);
• ККД <80% (600, 700 Вт);
• 1 х PCI-Express 6+2-pin (500 Вт);
• 1 х PCI-Express 6+2-pin (600, 700 Вт);
• 92-93% потужності за лінією +12 В.

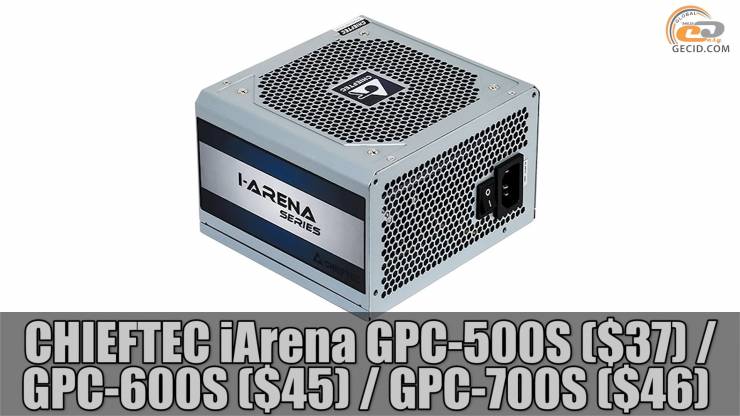

CHIEFTEC iArena GPC-500S ($37), GPC-600S ($45) та GPC-700S ($46)

Трохи дорожче обійдуться моделі CHIEFTEC iArena серії GPC із близькою схемотехнікою та іншою зовнішністю. Конденсатори, як і раніше, бюджетні, але крім китайських ChengX і JunFu, є і тайванські Su'scon або Teapo. А ось ККД для всіх варіантів потужності тут обіцяють близько 80%. Та й потужність лінії +12В дорівнює лише 90%.

• групова стабілізація;
• тайванські та китайські конденсатори;
• sleeve bearing;
• круглі дроти;
• UVP, OVP, SCP, SIP, OPP;
• ККД <80% (реально – до 85%);
• 1хPCI-Express 6+2-pin (500 Вт);
• 2хPCI-Express 6+2-pin (600, 700 Вт);
• 90% потужності за лінією +12 В.

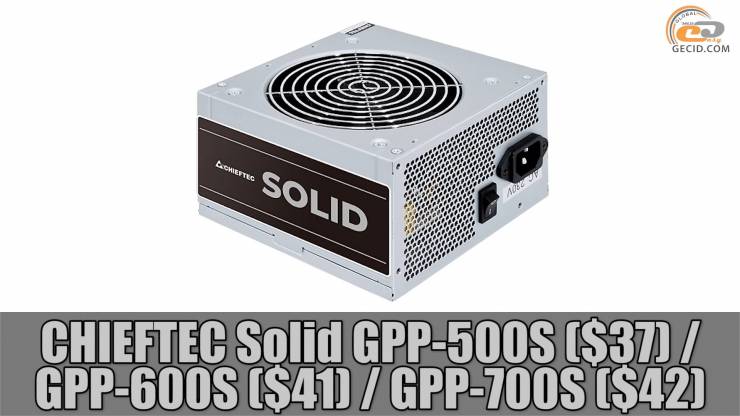

CHIEFTEC Solid GPP-500S ($37), GPP-600S ($41) та GPP-700S ($42)

Ще один цікавий екземпляр – представники лінійки CHIEFTEC Solid потужністю від 400 до 700 Вт. За характеристиками – це ті ж CHIEFTEC iArena GPA і GPB, зате з довгими 65-см кабелями живлення процесора і материнської плати. Також виробник виділяє "перевірену якість", але в мережі занадто мало інформації з цього приводу.

• групова стабілізація;
• конденсатори невідомі4
• підшипник невідомий;
• круглі дроти;
• UVP, OVP, SCP, SIP, OPP;
• ККД <85%;
• 1хPCI-Express 6+2-pin (500 Вт);
• 2хPCI-Express 6+2-pin (600, 700 Вт);
• >91% потужності за лінією +12 В.

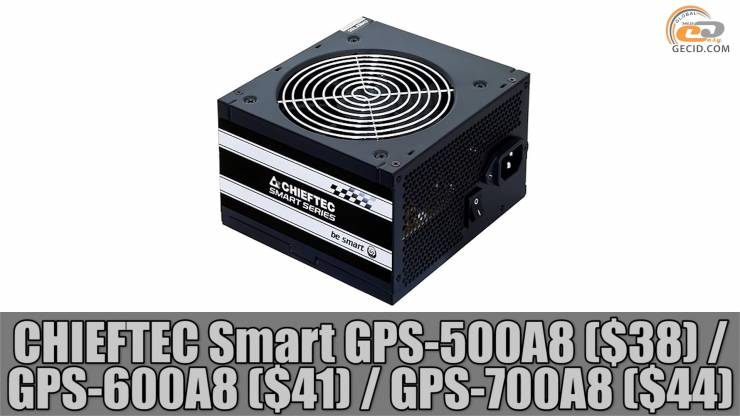

CHIEFTEC Smart GPS-500A8 ($38), GPS-600A8 ($41) та GPS-700A8 ($44)

Ще одна варіація на тему покращених CHIEFTEC iArena – трохи дорожчі представники лінійки CHIEFTEC Smart, вони ж GPS-A8. За інших рівних вони виявилися на $5 дорожчими. Ось тільки знайти принципову різницю між даними лінійками в сучасному їхньому вигляді нам не вдалося.

• групова стабілізація;
• конденсатори невідомі;
• підшипник невідомий;
• круглі дроти;
• UVP, OVP, SCP, SIP, OPP;
• ККД <85%;
• 1хPCI-Express 6+2-pin (500 Вт);
• 2хPCI-Express 6+2-pin (600, 700 Вт);
• >91% потужності за лінією +12 В.

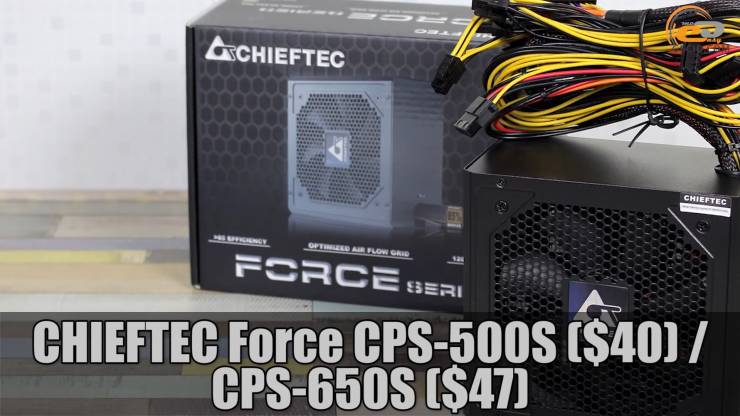

CHIEFTEC Force CPS-500S ($40) та CPS-650S ($47)

А вже об'єктивно вперед виривається лінійка CHIEFTEC Force CPS. Судячи з цін, увагу варто звернути на 500- і 650-ватні моделі. Інші ж коштують непропорційно дорого. Головна їхня перевага – застосування у всіх вузлах тайванських конденсаторів Teapo, що в бюджетному сегменті дуже тішить. Також навіть 500-ватник має у своєму арсеналі пару 6+2-контактних конекторів для живлення відеокарти.

• групова стабілізація;
• тайванські конденсатори;
• sleeve bearing;
• круглі дроти;
• UVP, OVP, SCP, SIP, OPP;
• ККД <85%;
• 2 х PCI-Express 6+2-pin;
• 90% потужності за лінією +12 В.

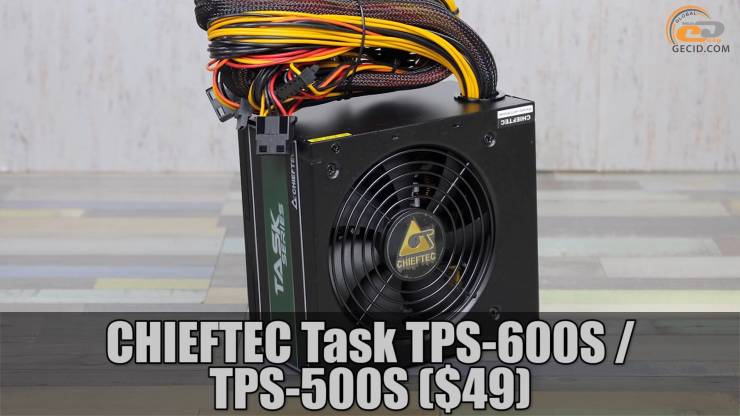

CHIEFTEC Task TPS-600S та TPS-500S ($49)

Наступний крок – моделі CHIEFTEC Task TPS, які мають захист від перегріву та підтримують роботу у широкому діапазоні вхідних напруг. Це дозволило їм стати одними з найдоступніших рішень з повноцінним сертифікатом 80 PLUS Bronze. А ось якість конденсаторів аналогічна лінійкам Value та iArena – все ті ж бюджетні ChengX, хоча місцями зустрічаємо тайванські Teapo.

• групова стабілізація;
• тайванські та китайські конденсатори;
• sleeve bearing;
• круглі дроти;
• UVP, OVP, SCP, SIP, OPP, OTP;
• 80 PLUS Bronze (100–240 В);
• 1хPCI-Express 6+2-pin (400, 500 Вт);
• 2хPCI-Express 6+2-pin (600 Вт);
• 90-92% потужності за лінією +12 В.

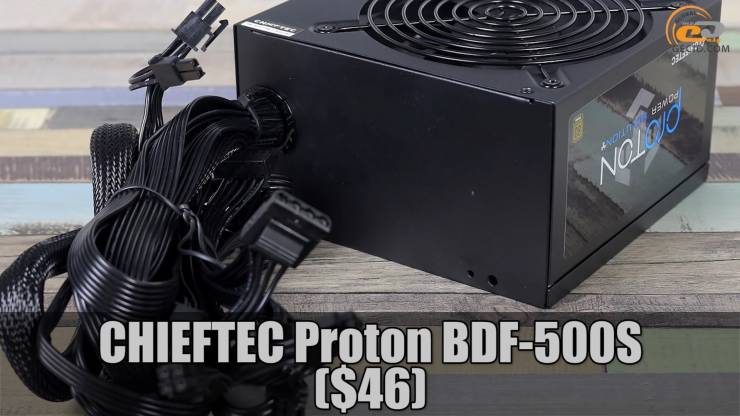

CHIEFTEC Proton BDF-500S ($46)

А ось на тлі лінійки CHIEFTEC Proton меркнуть усі попередні моделі компанії. Ми, як і раніше, вкладаємося в $50, але отримуємо тільки тайванські конденсатори Teapo, весь набір захистів, широкий діапазон напруг, кабелі-шлейфи та 80 PLUS Bronze. Також є висока стабільність вихідних показників завдяки DC-DC-перетворювачам. Може не сподобатися лише гучна робота вентилятора на підшипнику ковзання. Зате нагрівання компонентів більш ніж у нормі. З огляду на поточні ціни, 400-ватник невиправдано дорогий, а ось 500-ватний пристрій за $46 виглядає добре.

• DC-DC-перетворювачі;
• тайванські конденсатори;
• sleeve bearing;
• кабелі-шлейфи;
• UVP, OVP, SCP, SIP, OPP, OTP, OCP;
• 80 PLUS Bronze (100–240 В);
• 2хPCI-Express 6+2-pin (500 Вт);
• 500 Вт за лінією +12 В (100%).

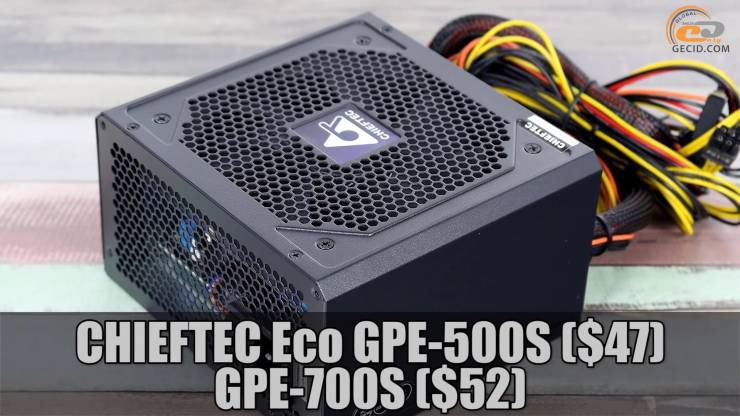

CHIEFTEC ECO GPE-500S ($47) та GPE-700S ($52)

На тлі «протонів» дорожчі пристрої CHIEFTEC Eco мають дивний вигляд. За начинкою та електротехнічними показниками вони ідентичні Force CPS, але коштують помітно дорожче.

• групова стабілізація;
• тайванські конденсатори;
• sleeve bearing;
• круглі дроти;
• UVP, OVP, SCP, SIP, OPP;
• ККД <85%;
• 1хPCI-Express 6+2-pin (500 Вт);
• 2хPCI-Express 6+2-pin (700 Вт);
• 90% потужності за лінією +12 В.

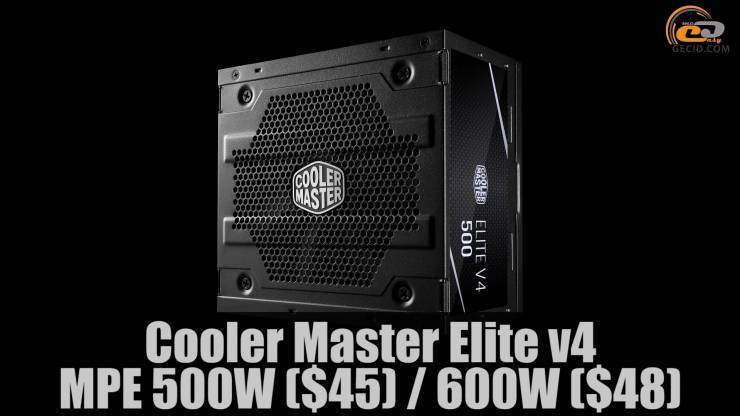

Cooler Master Elite v4 MPE 500W ($45) та 600W ($48)

Що ж, переходимо до наступного виробника – Cooler Master. Бюджетні джерела Cooler Master Elite поновилися до четвертого покоління. Але перед нами все ще є типовим бюджетним рішенням. З одного боку, на місці всі необхідні вузли та базові захисти, а на упаковці красується позначка 80 PLUS 230 V. З іншого боку – нікуди не поділася групова стабілізація напруг, застосовуються все ще бюджетні конденсатори Ltec, до того ж малої ємності, а звук від вентилятора при навантаженнях 400 Вт та вище навряд чи назвеш комфортним.

• групова стабілізація;
• бюджетні конденсатори;
• sleeve bearing;
• круглі дроти;
• UVP, OVP, SCP, OTP, OPP;
• 80 PLUS 230V (ККД <85%);
• 2хPCI-Express 6+2-pin;
• 91-92% потужності за лінією +12 В.

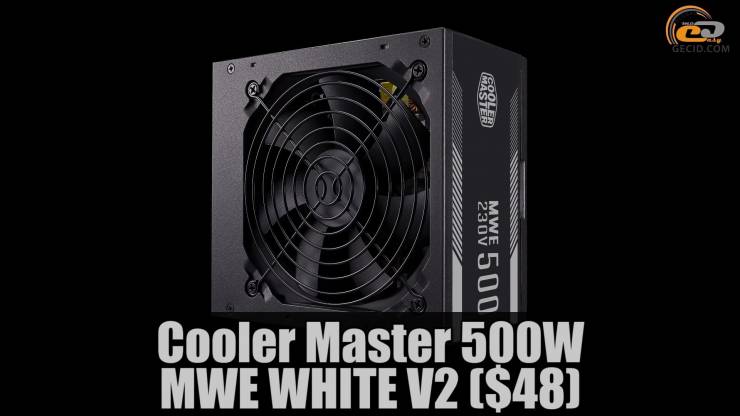

Cooler Master 500W MWE WHITE V2 ($48)

Цікавішими виглядають рішення лінійки Cooler Master MWE White V2 із сертифікатом 80 PLUS для мереж 230 В. У їх складі використовується сучасна схемотехніка з DC-DC-перетворювачами. Також радують тайванські конденсатори, кабелі-шлейфи та HDB-вентилятори. Усе це приправлено дуже приємною ціною.

• DC-DC-перетворювачі;
• тайванські конденсатори;
• HDB-підшипник;
• кабелі-шлейфи
• UVP, OVP, SCP, OTP, OPP;
• 80 PLUS 230V;
• 2хPCI-Express 6+2-pin;
• 492 Вт за лінією +12 В (98%).

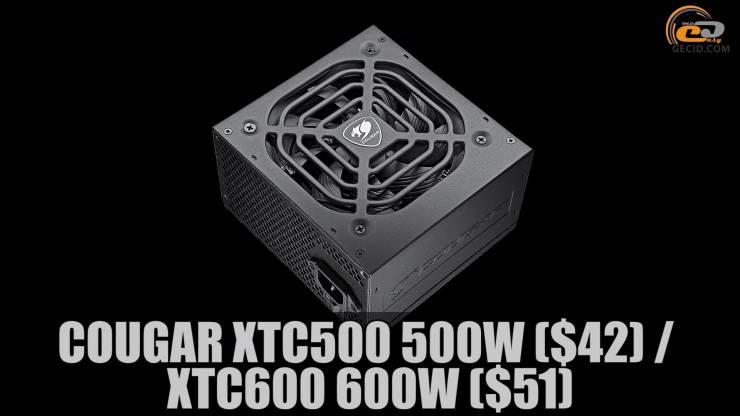

COUGAR XTC500 500W ($42) та XTC600 600W ($51)

А ось ще й блоки живлення COUGAR XTC із повністю тайванськими конденсаторами Teapo у всіх вузлах і навіть парою японських. Також радує високий ККД пристроїв до 86%, сертифікат 80 PLUS для мереж 230, наявність всіх необхідних вузлів і навіть варистора у вхідному фільтрі. А найбільше позитиву від відгуків щасливих власників даних пристроїв.

• групова стабілізація;
• тайванські та японські конденсатори;
• підшипник невідомий;
• круглі дроти;
• OCP, OPP, OVP, UVP, SCP;
• 80 PLUS 230V;
• 2хPCI-Express 6+2-pin;
• 91-98% потужності за лінією +12 В.

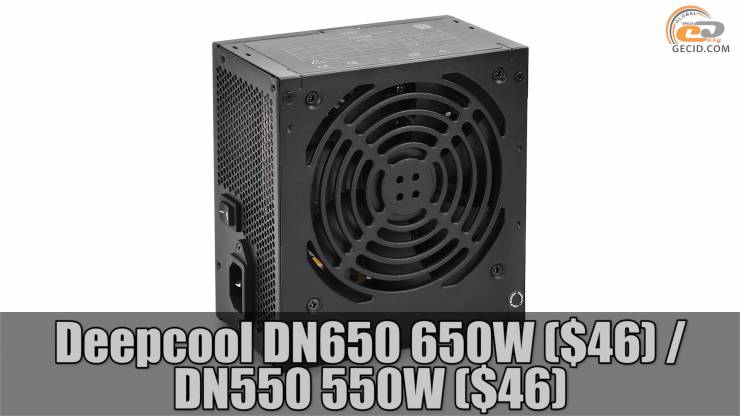

DeepCool DN650 650W ($46) та DN550 550W ($46)

Якщо моделі DE V2 ми оминули, то про рішення DeepCool DN уже хочеться розповісти. Конструктивно тут застосовується та сама платформа від CWT, що й усередині CHIEFTEC Task TPS. Отже на місці всі необхідні вузли, базові захисти, ККД до 85% і досить тиха робота вентилятора. І так, тут все ще групова стабілізація, а конденсатори (хоч і високотемпературні) представлені тайванськими Elite та китайськими ChengX та Jun Fu. Зате радує 5-річна гарантія від виробника та доступність 650-ватника.

• групова стабілізація;
• тайванські та китайські конденсатори;
• sleeve bearing;
• круглі дроти;
• OVP, UVP, SCP, OPP;
• 80 PLUS 230V (ККД <85%);
• 2хPCI-Express 6+2-pin;
• 92% потужності за лінією +12 В.
