Вибір блоків живлення до $50: у пошуках гідних

Найдешевший блок живлення на 500 Вт, та ще й зі 120-мм вентилятором, обійдеться десь за $18. Звичайно, виникає шекспірівське питання: купувати чи не купувати? Адже чомусь інші моделі аналогічної потужності коштують $50-60. А якщо гарненько пошукати, то можна знайти 400-500-ватники і за $200-250. Так у чому ж між ними різниця і як вибрати саме те, що потрібно?

PSU

PSU

Почнемо з електротехнічних характеристик. Зазвичай вони вказані на наклейці на самому БЖ.

PSU

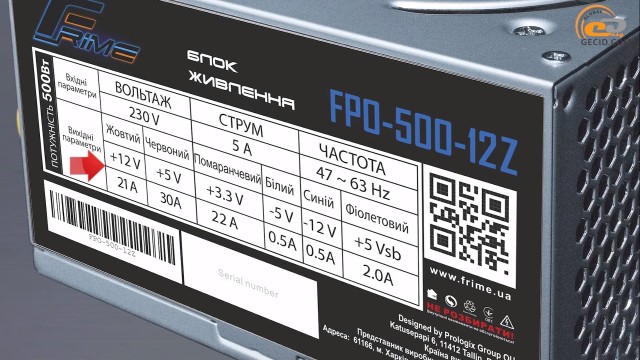

Наприклад, за $18 можна купити Frime FPO-500-12Z. Його потужність вказана як 500 Вт, але давайте подивимося на показники лінії +12В. У даному разі її потужність дорівнює всього 252 Вт - хто не в курсі, ми просто помножили струм по каналу на його номінал, тобто 21 А на 12 В. І саме отримане значення слід сприймати як реальну потужність всього блока живлення. А значить купувати таке джерело можна хіба що в комп'ютер для друку рефератів. Правда, такий ось прийом із наклейкою проходить не завжди.

PSU

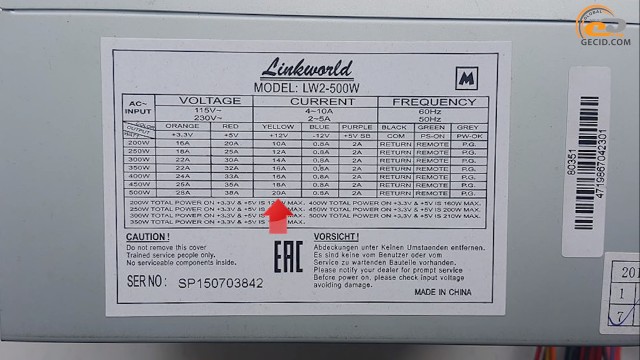

Ще один схожий приклад - блок живлення LINKWORLD LW2-500W за $32, тобто майже вдвічі дорожче. Сила струму по лінії +12В ще менше - 20 А, тобто потужність складає всього 240 Вт. Реально джерело зможе видати менш ніж половину від заявлених 500 Вт. Отже, за ці гроші можна купити щось цікавіше, а більш висока ціна не обов'язково означає, що перед нами більш гідний екземпляр.

PSU

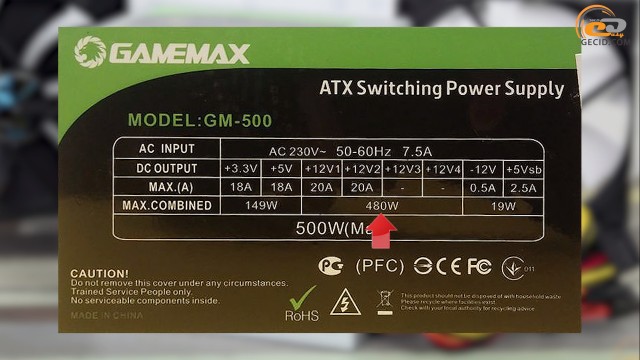

А ось інший варіант. Якщо подивитися на можливості GAMEMAX GM-500 вартістю $22, то здатність навантаження ліній +12В дуже висока - 480 Вт. Дійсно відмінний показник. Та й 149 Вт для молодших каналів +3,3 В і +5 В також багато. Якщо порівняти з можливостями ZALMAN ZM500-TX, який свого часу коштував удвічі дорожче, то по 12-вольтовій лінії маємо таке ж значення в 480 Вт, а на молодших і того менше - 120 Вт. Невже дешевший БЖ кращий?

PSU

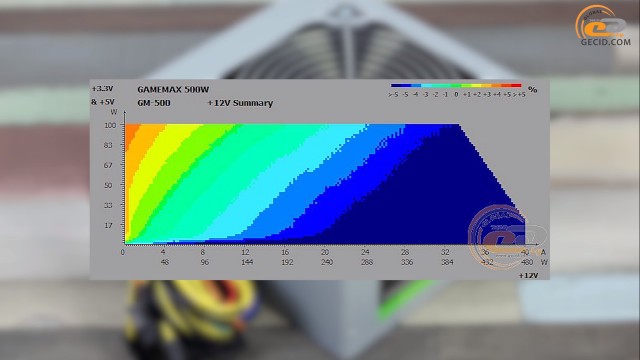

Ні, і для цього достатньо поглянути на показники тієї ж лінії +12В. Але вже не на зазначену на етикетці потужність, а на реальні показники під навантаженням. Велика кількість синього у разі з рішенням від GAMEMAX говорить про критичне падіння напруги нижче від допустимих 11,4 В. Воно проявляється навіть при порівняно невеликому навантаженні - 240 Вт і вище. Тому реальна потужність всього блока живлення становить близько 250-300 Вт.

PSU

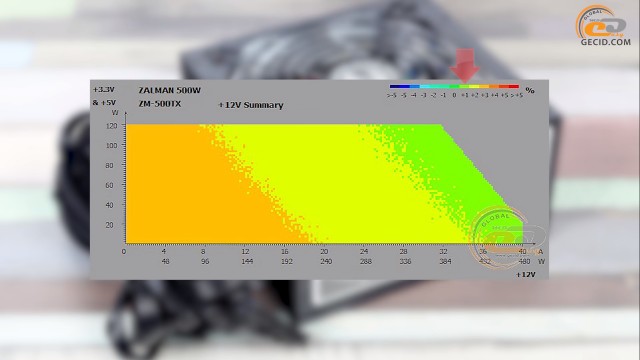

Тепер дивимося на той же тест у разі з рішенням від ZALMAN. Значення лінії +12В коливається від 12,1В до 12,4В. Усе в межах норми, ніяких просідань, а значить ніяких проблем із роботою комплектуючих. Принаймні перший час після покупки.

Що ж у підсумку? Інформацію на наклейці і офіційному сайті в ряді випадків варто сприймати скептично, а іноді сама ціна може підказувати набагато більше. А може і ввести в оману, як показав приклад із рішенням від LINKWORLD. Тому бажано почитати не просто відгуки в інтернет-магазині, але і реальні тести на перевірених сайтах.

PSU

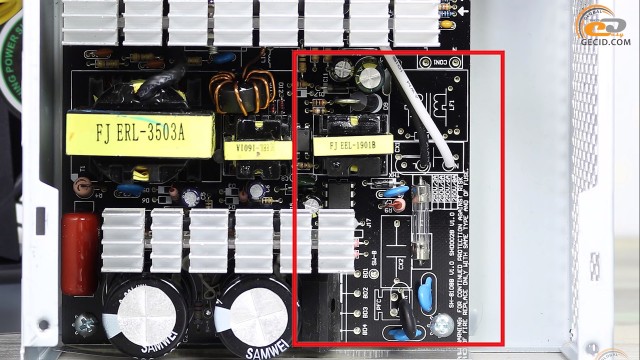

І все ж, що не так з ультрабюджетними рішеннями? На щастя, свого часу нам пощастило заглянути під кришку того ж GAMEMAX GM-500 і зрозуміти, звідки росте ціна. По-перше, тут немає електромагнітного фільтру, хоча посадкові місця для його складових на платі передбачені. А це означає, що згладити перепади напруги мережі тут нема чому, та й сам блок живлення може стати джерелом перешкод.

PSU

Також GAMEMAX обійшовся без модуля APFC. Як наслідок - менший діапазон вхідних напруг, велика чутливість до короткочасних провалів напруги живлення, та ще й велике навантаження на проводку, що, втім, не критично при використанні тільки одного такого девайсу.

PSU

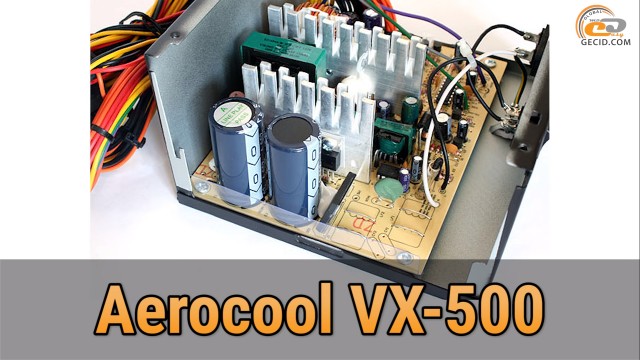

Насправді ж два перерахованих вузли в сучасному блоці живлення слід сприймати як must have. І якщо в об'єкті придбання їх немає - краще трішки докласти. Наприклад, вони відсутні у народного улюбленця Aerocool VX-500, хоча це і не головний його мінус.

PSU

Крім цього, зазвичай страждає якість і ємність вхідних конденсаторів, та й взагалі всіх застосовуваних складових. Менша ємність - значить вимикання при короткочасних провалах напруги. Ну а низька якість виявиться не відразу. Але з часом воно дасть про себе знати здуттям електролітів через кілька років роботи.

PSU

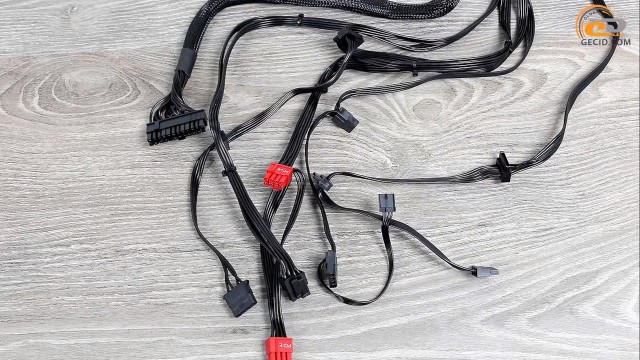

Ще одна сфера для тотальної економії - дроти і конектори. А точніше, перетин, довжина і кількість. І якщо перше значення рідко можна дізнатися від виробника, то інші зазвичай не приховують. Наприклад, довжина дротів для живлення процесора і материнської плати у блоків живлення FSP ATX-400PNR-I і Seasonic SSP-350GT становить всього 30-35 см. Отже, вони розраховані на встановлення в ATX-корпуса з верхнім розташування джерела або компактні моделі з нижнім. Те ж саме з роз'ємами - у обох БЖ немає 6-контактного конектора PCI Express, а значить для живлення відеокарти з TDP більше 75 Вт доведеться купувати перехідник. Інше питання, чи зможе 400-ватник від FSP її потягнути ...

PSU

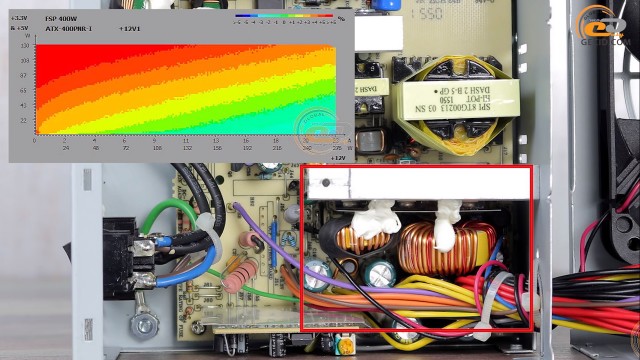

До речі, є вузол, від якого безпосередньо залежить стан вихідних напруг. Зазвичай настільки різнобарвна діаграма говорить про застосування групової стабілізації і, як наслідок, збільшення напруги +5 В при навантаженні по 12-вольтному каналу. Якщо ж усередині застосовується роздільна стабілізація, то зазвичай на виході маємо відмінну стабільність, як це було у разі з рішенням від ZALMAN. Але вартість таких моделей починає десь за $42. А чи можна купувати блоки з груповою стабілізацією, які зазвичай більш доступні?

PSU

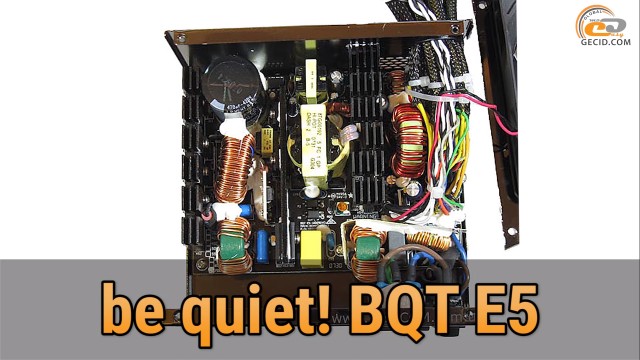

Відповідь ствердна. Наприклад, понад десять років тому в нашу лабораторію потрапив 700-ватник be quiet! BQT E5 із дуже стабільними вихідними показниками, без просідань нижче від номіналу. Також радують вихідні показники «бронзового» джерела Seasonic S12II-520 вартістю близько $80. Обидві моделі мають групову стабілізацію напруг. Так що лякатися її не варто, а ось зайвий раз перевірити, що пишуть про той чи інший блок живлення, дуже навіть потрібно.

PSU

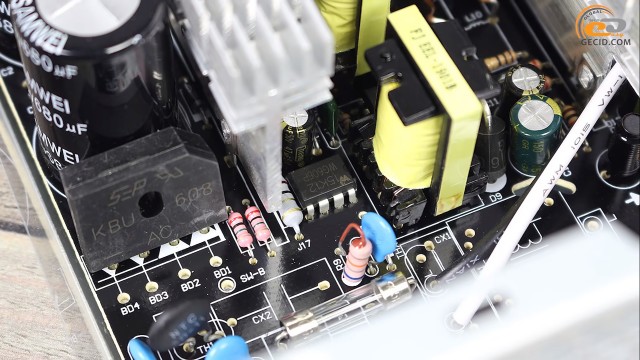

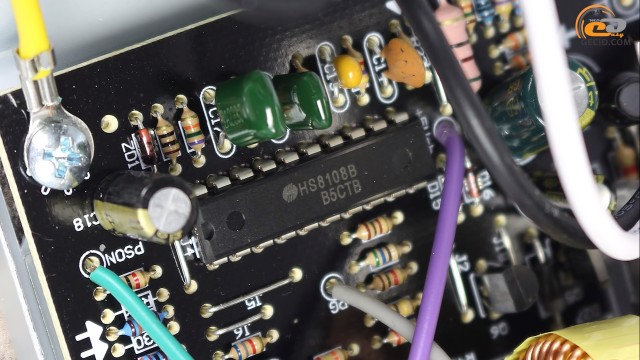

Захисти - чергова сфера економії. У разі з тим же GAMEMAX GM-500 ми виявили чіп, який захищає від підвищеної або зниженої напруги. Дуже хочеться вірити, що був реалізований також захист від короткого замикання (КЗ), але причин для такого твердження немає.

PSU

Для порівняння: у тому ж FSP ATX-500PNR-I маємо базовий набір із захистів від КЗ, а також перевищення значень струму і напруги. Дорожчі моделі можуть мати і повним списком із шести показників, як, наприклад, ZALMAN GigaMax 550 за менш ніж $55.

PSU

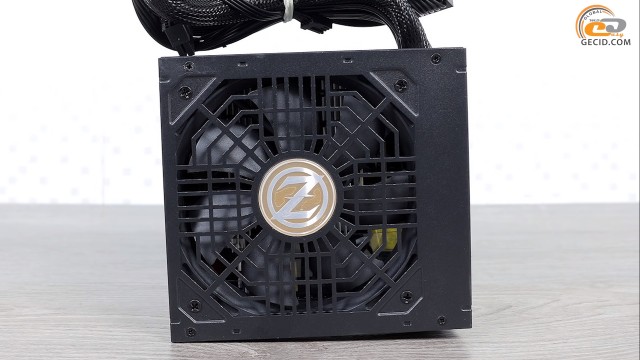

Пару слів про вентилятори. Типорозмір 120 мм уже став звичним навіть у сегменті недорогих джерел. Відмінність полягає лише в якості даного елементу. Дійсний стан речей покаже тільки час. Але пропелери на підшипнику ковзання (Sleeve Bearing) менш надійні і з часом їх гул стає помітнішим. Дорожчі кулькові і гідродинамічні рішення (відповідно Ball Bearing і FDB) можуть похвалитися великим ресурсом, але вони зустрічаються в блоках живлення подорожче.

PSU

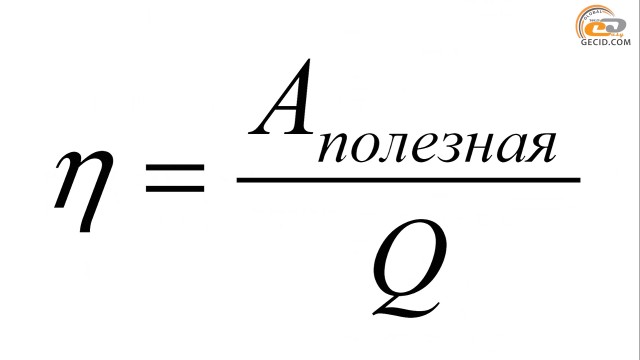

І ще один показник, про який хотілося б поговорити, це рівень ККД. Йдеться про співвідношення корисної енергії до витраченої. Чим вище цей показник, тим краще: менше енергії йде на нагрів компонентів, поліпшуються їх температурні показники і пропелер буде працювати тихіше.

PSU

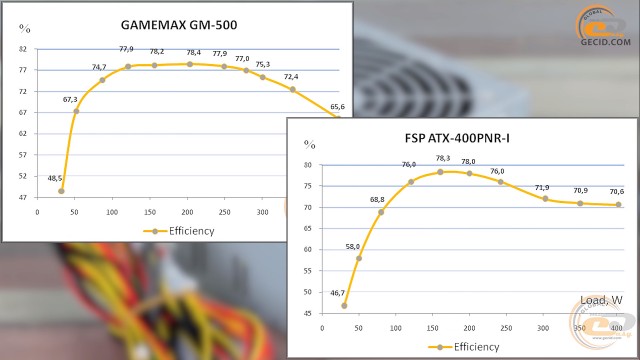

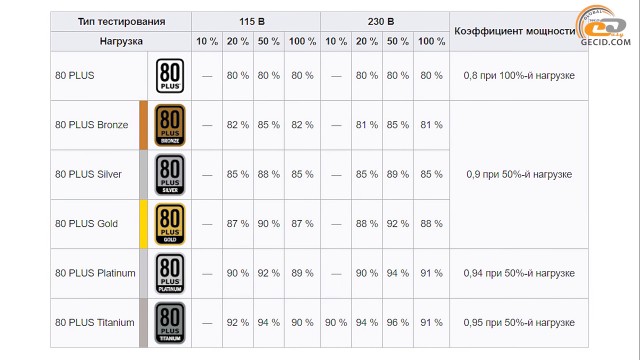

У бюджетних джерелах рівня GAMEMAX GM-500 і FSP ATX-400PNR-I ефективність у піку досягає 78%, що дуже мало. Щоб полегшити завдання, передбачена сертифікація 80PLUS. Пристрої з такою відміткою на всьому діапазоні від 20%-го навантаження і вище мають ККД понад 80%. Ну а якщо біля напису 80PLUS вказано будь-який метал (бронза, срібло, золото, платина або титан), значить під час роботи джерела ще менше енергії просто викидається в повітря. Наприклад, усе ще відносно недорогий ZALMAN GigaMax із сертифікатом 80PLUS Bronze для мереж 230 В має ККД понад 85%.

PSU

Тут також є свої нюанси. Наприклад, позначення 80PLUS говорить про можливість блока живлення працювати в широкому діапазоні напруг. У той же час значок 80PLUS 230V Only все ще натякає на високий ККД, але тільки в мережах з великими осіданнями він працювати не зможе. А деякі рішення не отримали сертифікат, але за підсумками тестувань цілком йому відповідають.

PSU

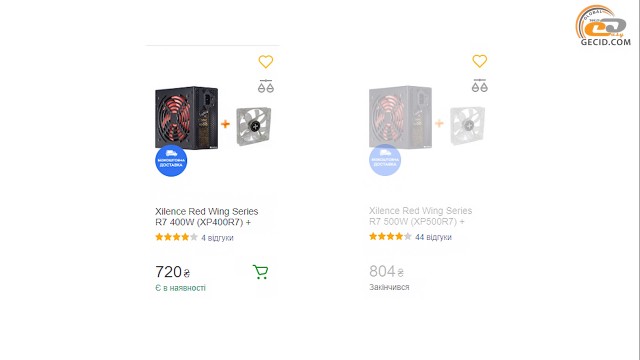

Прийшов час поговорити про конкретні моделі. Ми не будемо розбирати все, що є на ринку, а звернемо увагу на рішення, які вже користуються популярністю. Сегменту до $30 чіпати взагалі не хочеться. Купують у ньому зазвичай блоки живлення від GameMax, про один з яких ми вже встигли розповісти, і Xilence, відомостей про які занадто мало для об'єктивних висновків.
