Огляд Vinga 750W (VPS-750B1): найдешевший «бронзовий» 750-ватний блок живлення на ринку

На момент написання цих рядків за ₴2319 ($52) можна придбати «бронзовий» блок живлення потужністю 750 Вт з конектором PCIe 5.0 — погодьтеся, це виглядає як дуже щедра пропозиція. Але ми з вами розуміємо, що таке поєднання натякає на помітну економію у внутрішньому наповненні.

Тож у цьому матеріалі ми протестуємо доступну модель Vinga 750W (VPS-750B1) і дізнаємося, що знаходиться всередині та як вона показує себе в реальних умовах використання.

Специфікація

Модель	Vinga 750W (VPS-750B1)
Тип	ATX12V 3.0
Максимальна потужність, Вт	750
Потужність по каналу +12В, Вт	744
Потужність ліній +3,3В і +5В, Вт	100
Кількість ліній +12В	1
Максимальний струм каналу +3,3В, А	15
Максимальний струм каналу +5В, А	15
Максимальний струм каналу +12В, А	62
Максимальний струм каналу -12В, А	0,3
Максимальний струм каналу +5Vsb (чергова лінія живлення), А	2,5
Вхідна напруга, В	230
Вхідний струм, А	10
ККД, %	≤86
Сертифікація 80 PLUS	Bronze
Метод компенсації коефіцієнту потужності	Активний
Коефіцієнт потужності (PF), %	≤98
PCIe 5.0	Є, 600 Вт
PCIe-роз’ємів	4 (6+2-контактні)
Модульний	Ні
Розміри вентилятора, мм	120 х 120 х 25
Захисти	OVP, UVP, OCP, OTP, OPP, SCP, SIP
Розміри (Д х Ш х В), мм	140 х 150 х 86
Гарантія, років	1
Сторінка пристрою	Vinga 750W (VPS-750B1)
Сайт виробника	Vinga
Сторінка для купівлі	Vinga 750W (VPS-750B1)

Паковання та комплект постачання

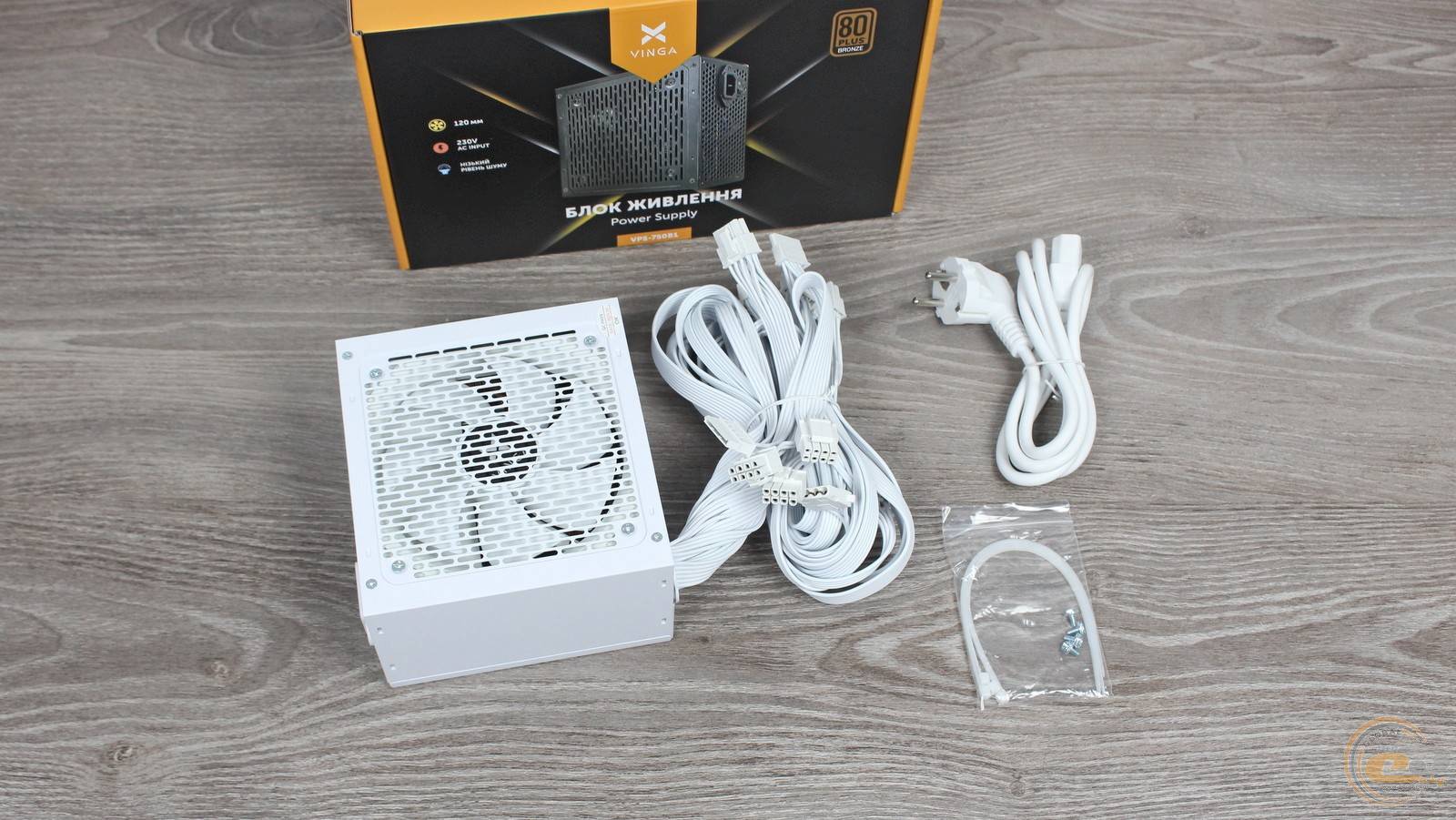

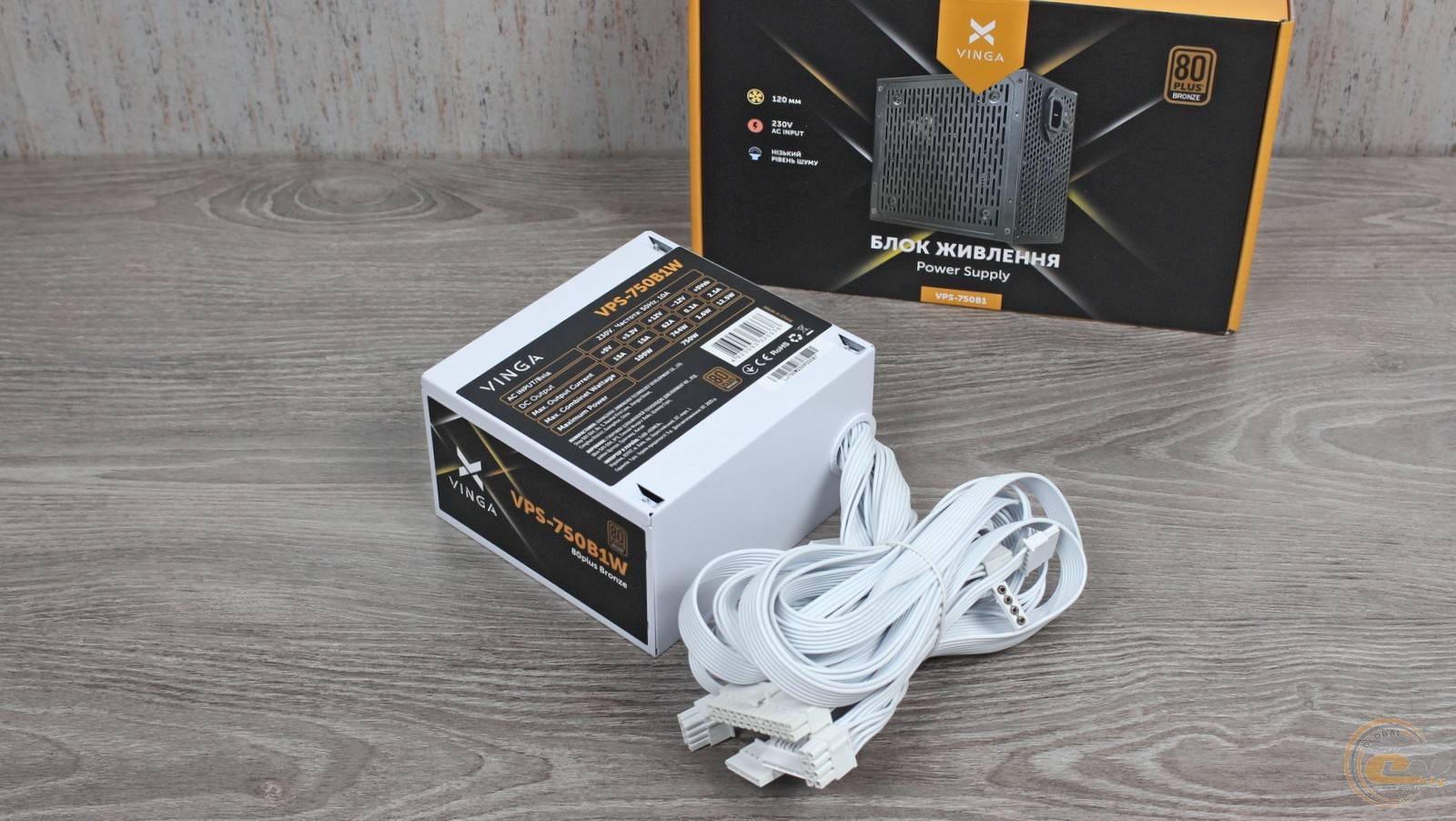

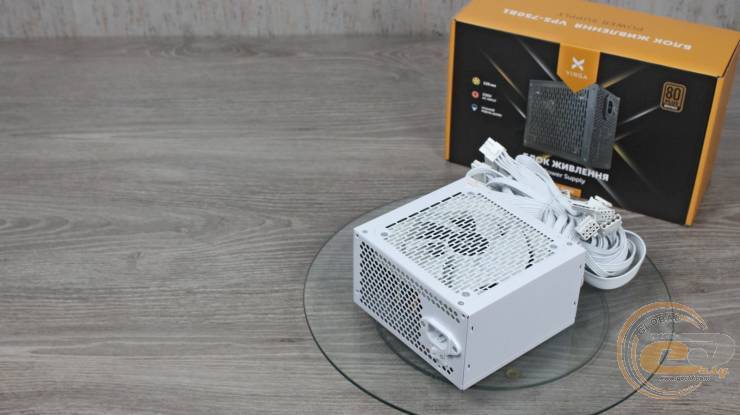

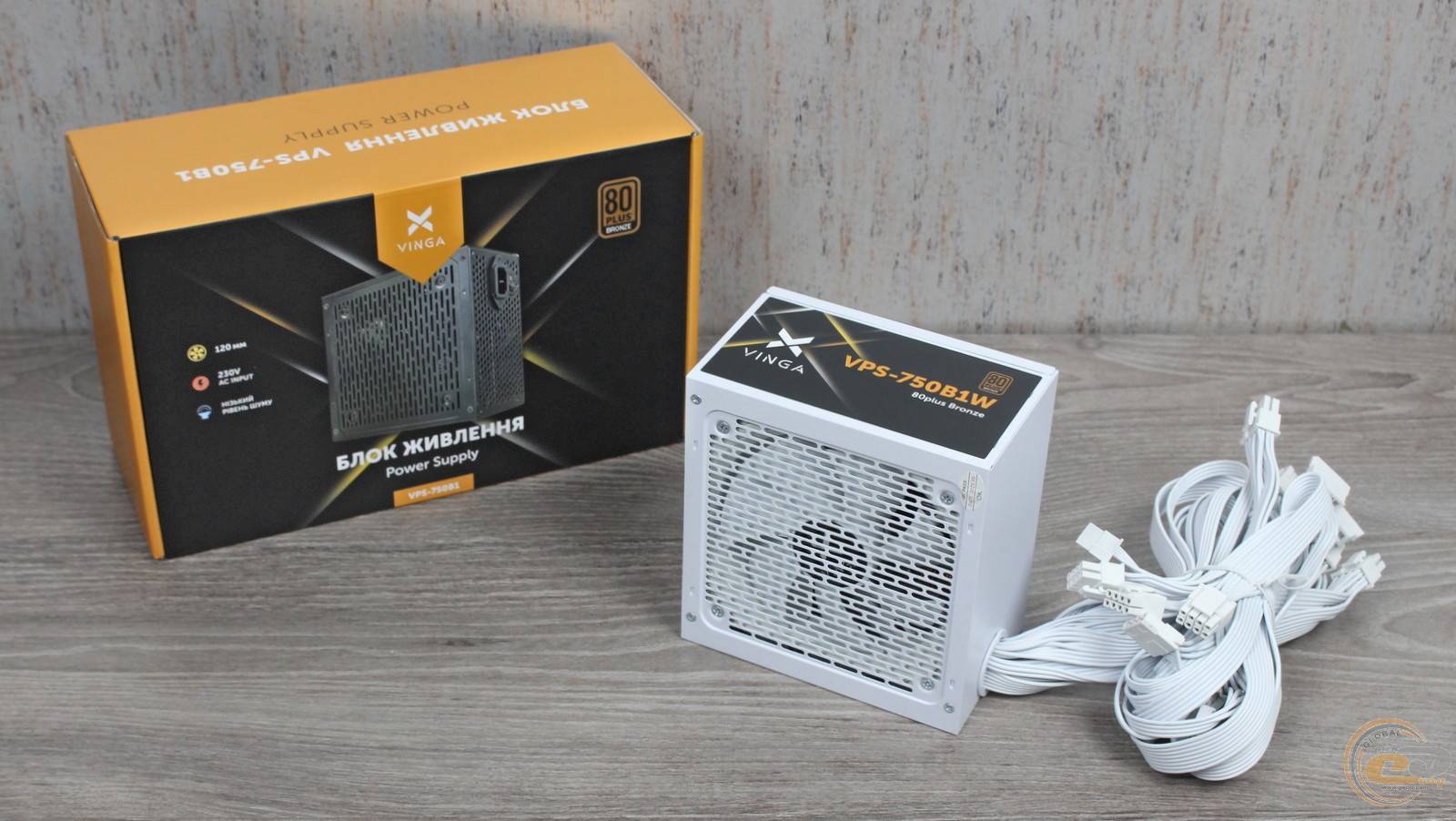

Коробка отримала українізацію, щоправда вибіркову. На ній містяться електротехнічні характеристики пристрою, перелік конекторів, а червоним кружечком зазначене кольорове виконання — чорне або, як у нашому випадку, біле.

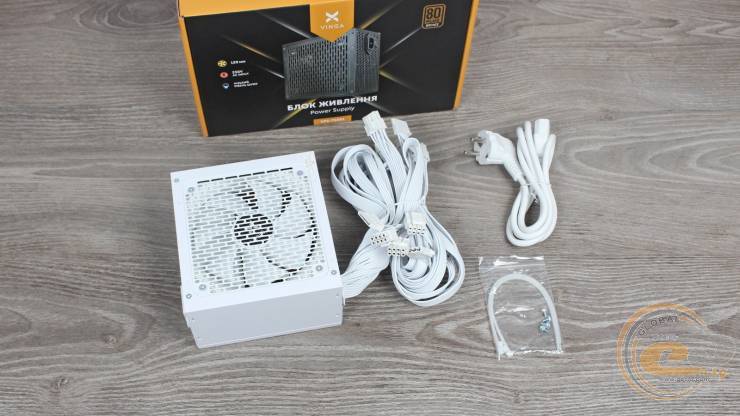

Комплектація включає кабель живлення, набір стяжок та кріпильні гвинти — усі в світлому кольорі, під стать самому блоку.

Зовнішній вигляд

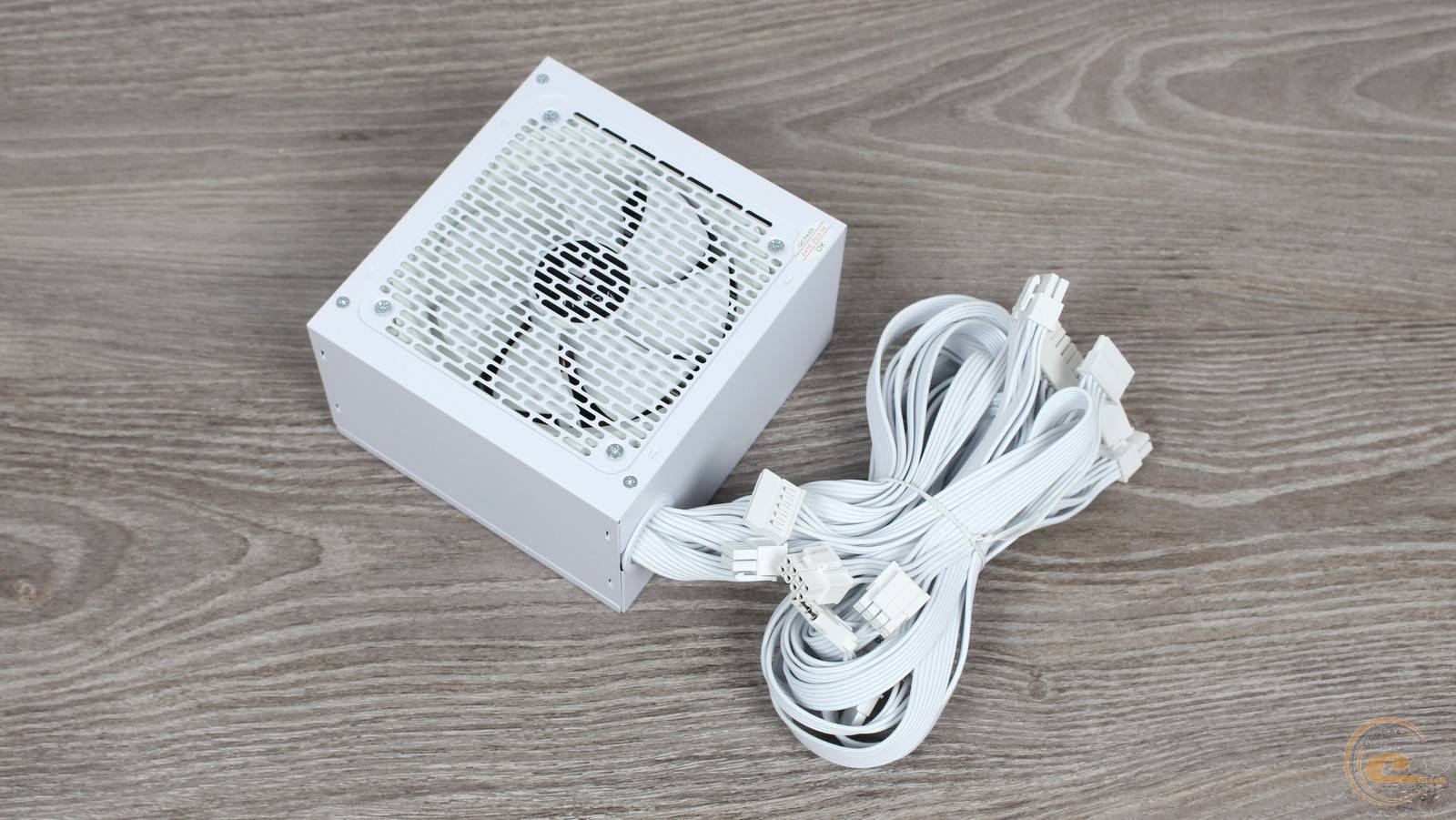

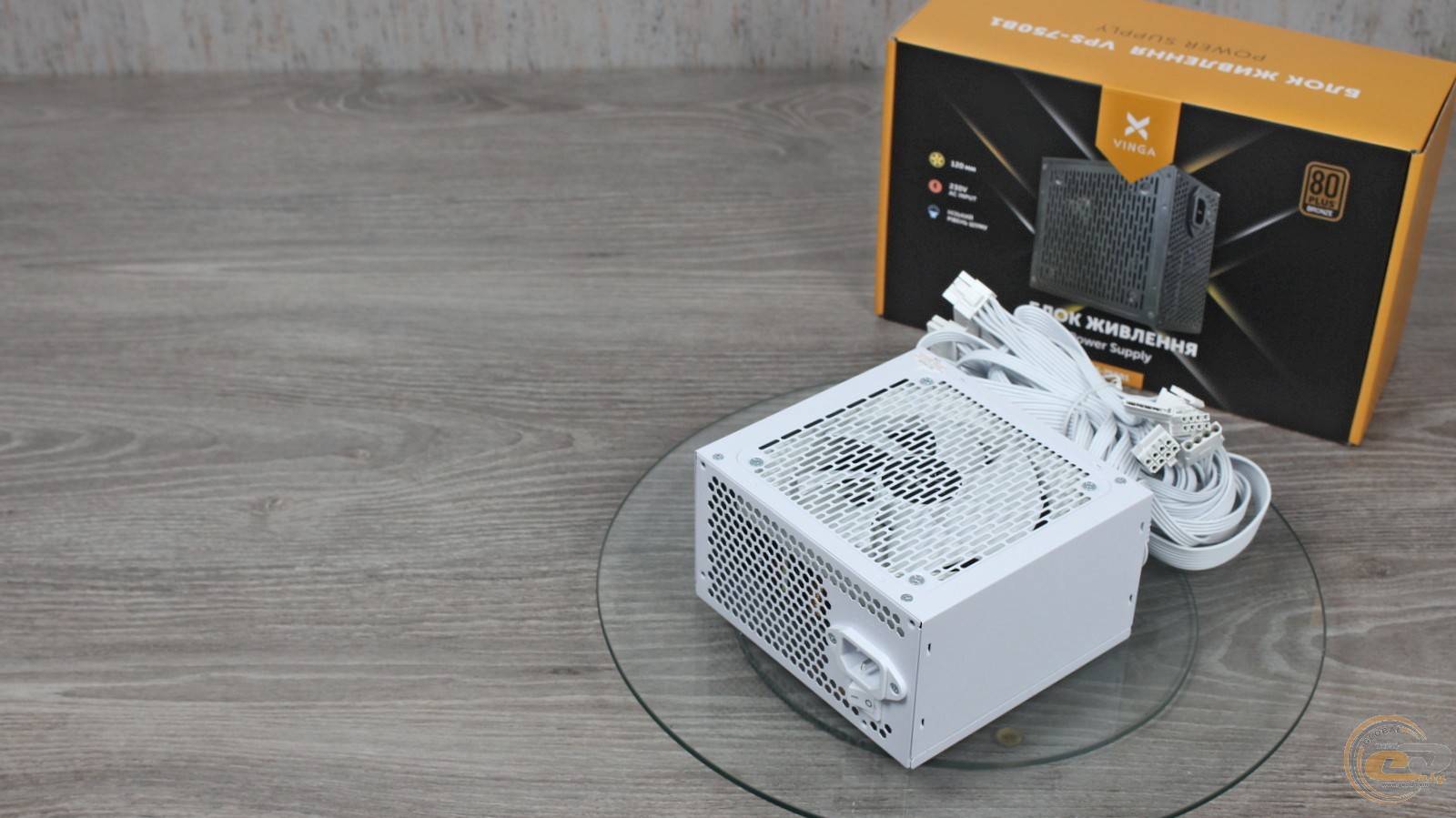

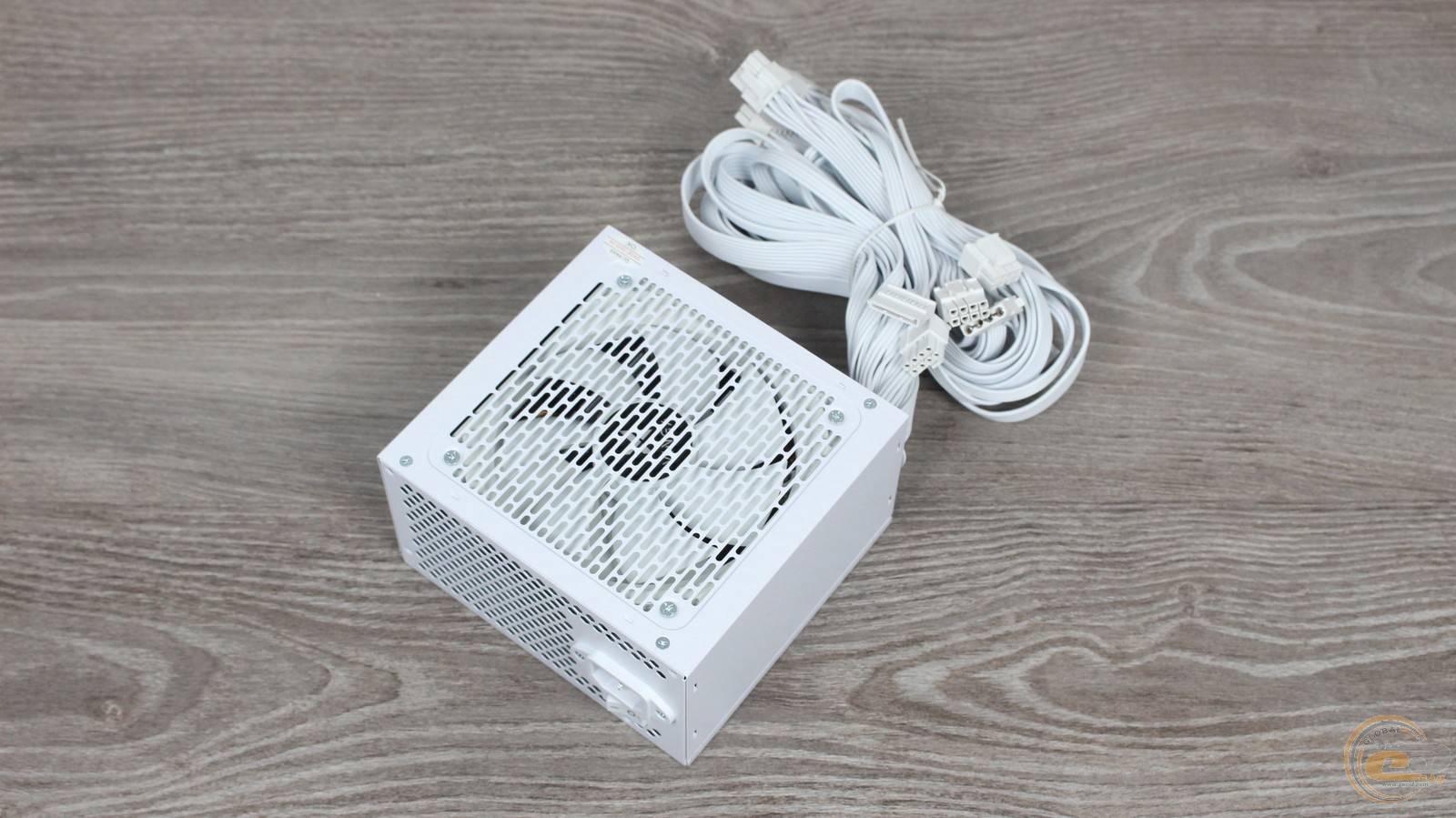

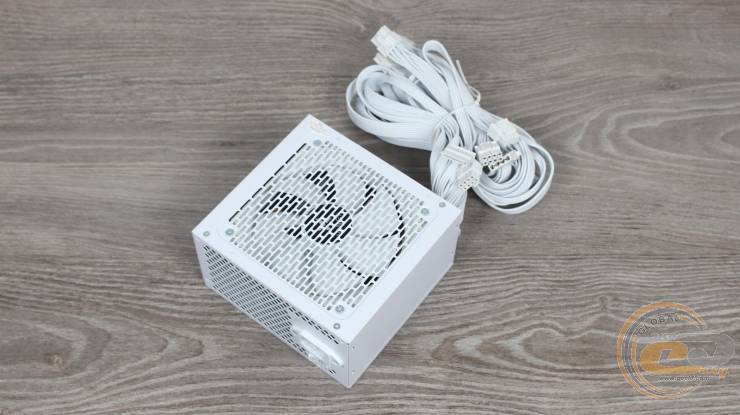

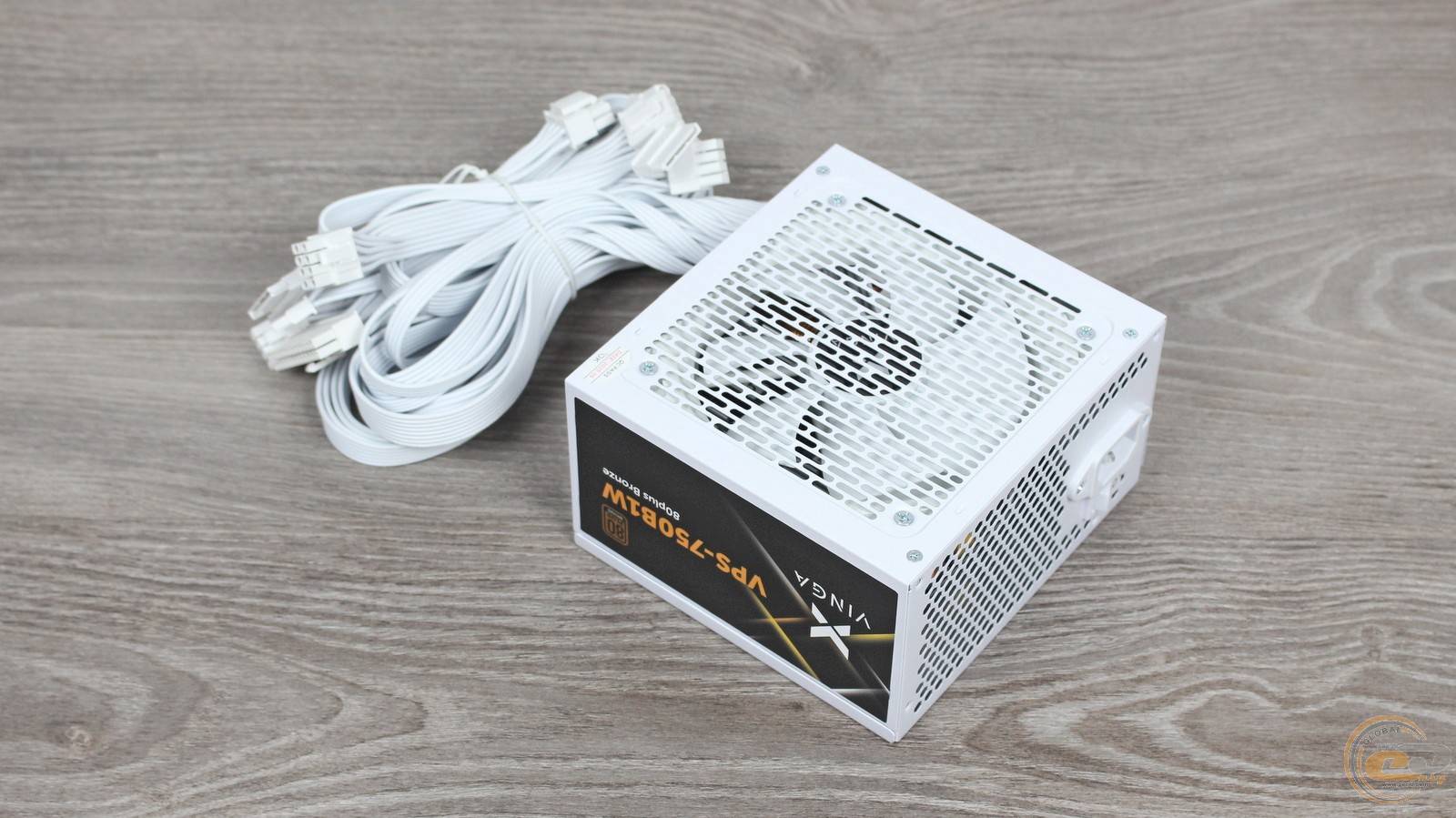

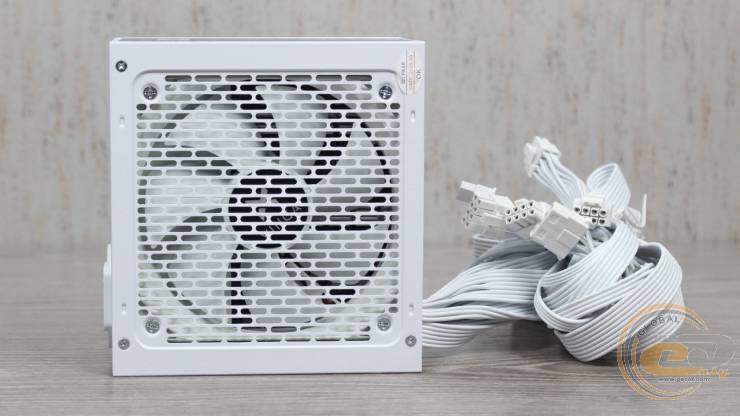

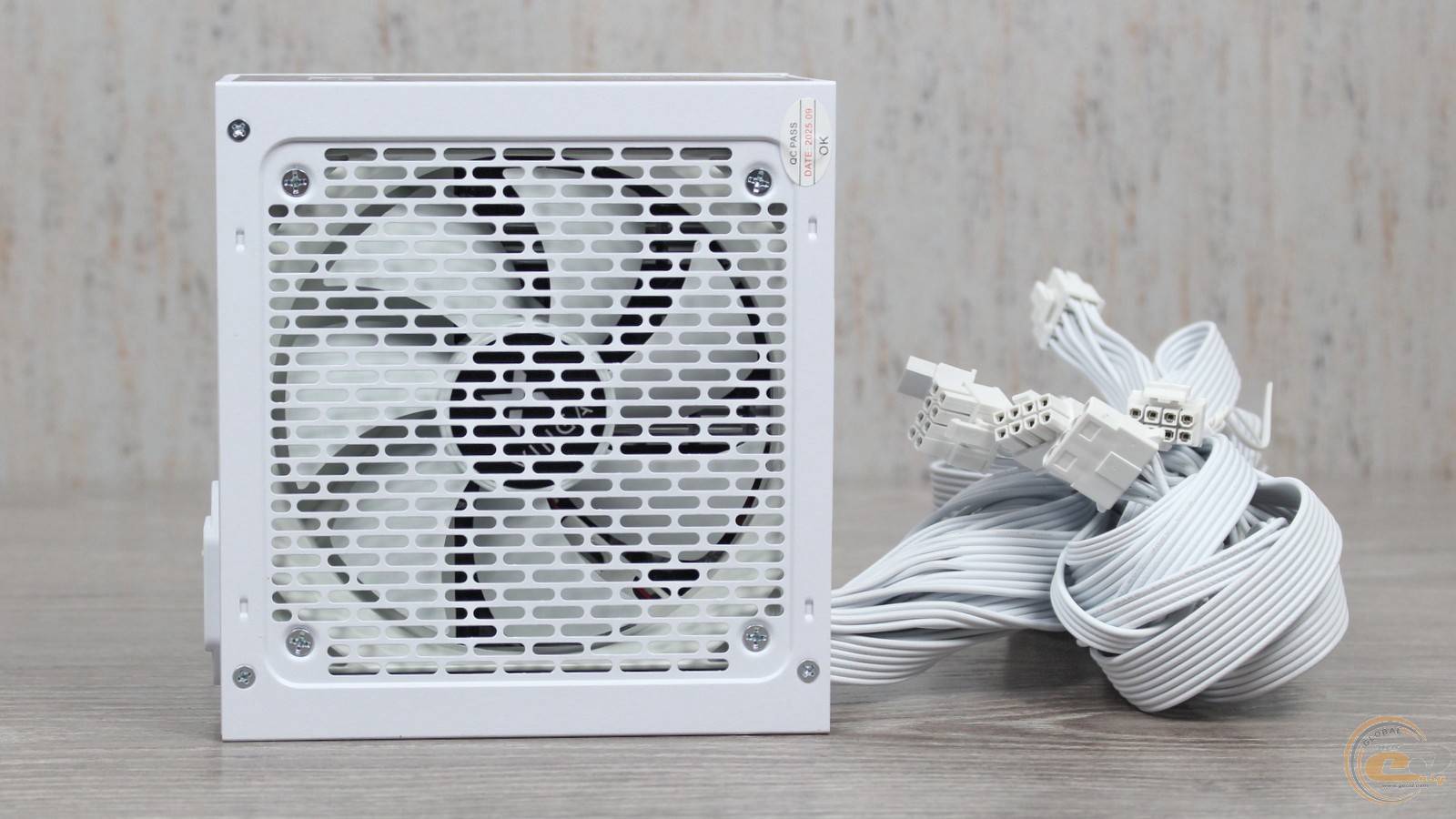

Vinga 750W (VPS-750B1) прикрашений продовгастими отворами із закругленнями поверх 120-мм вентилятора з логотипом виробника. Габарити пристрою стандартні — 140 × 150 × 86 мм.

На одному з корпусних гвинтів є гарантійна пломба терміном дії 1 рік. Для порівняння, у «золотих» моделей цього виробника гарантія становить 3 роки.

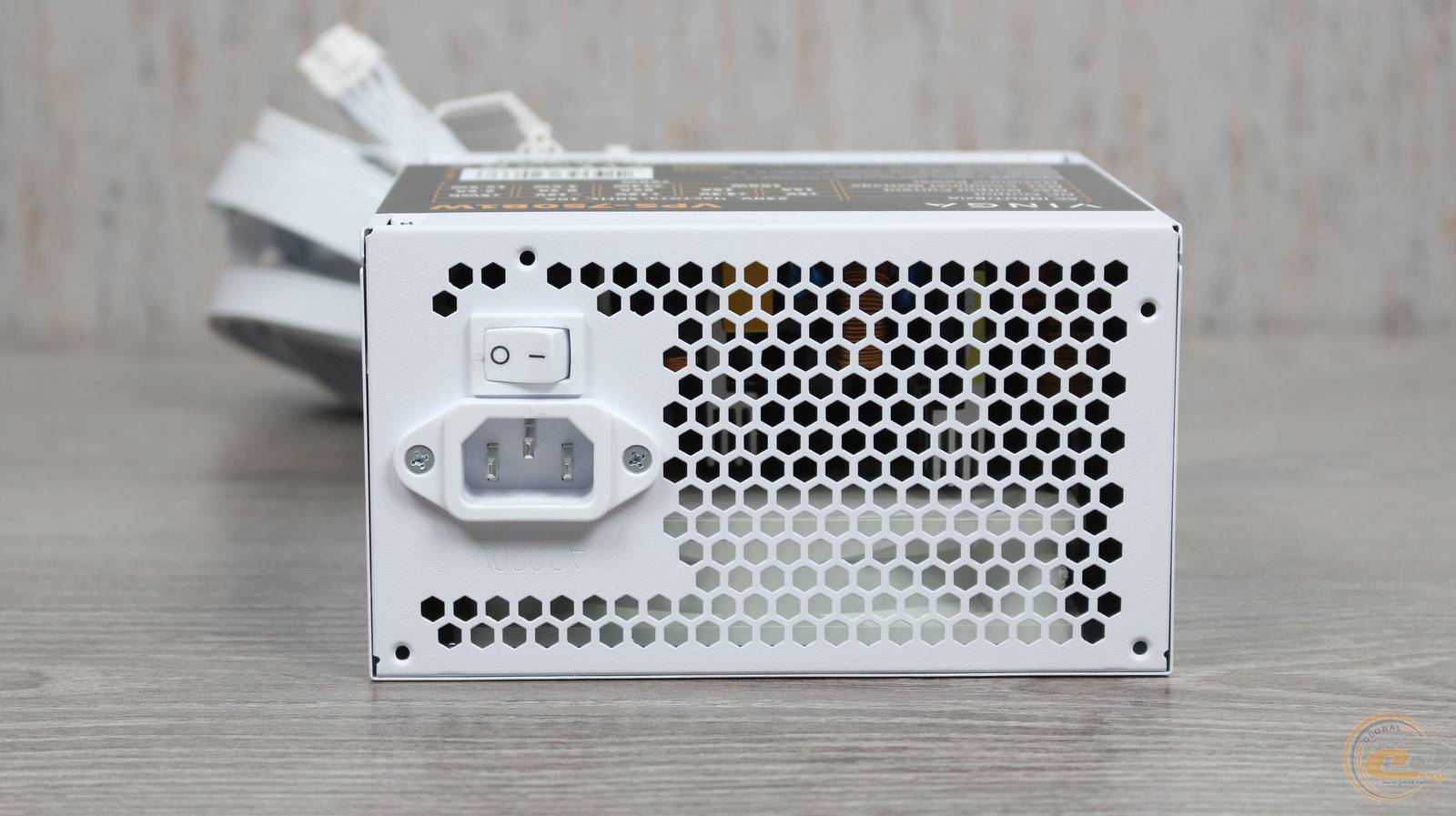

Тильна панель отримала великі отвори-стільники, роз’єм живлення та вимикач. І знову ж, усе в білосніжному виконанні.

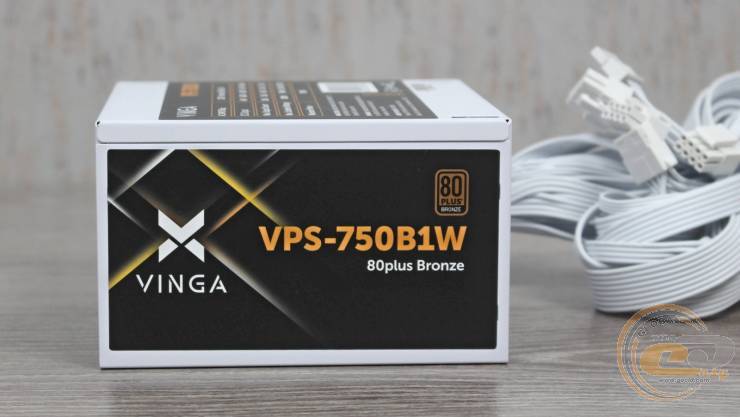

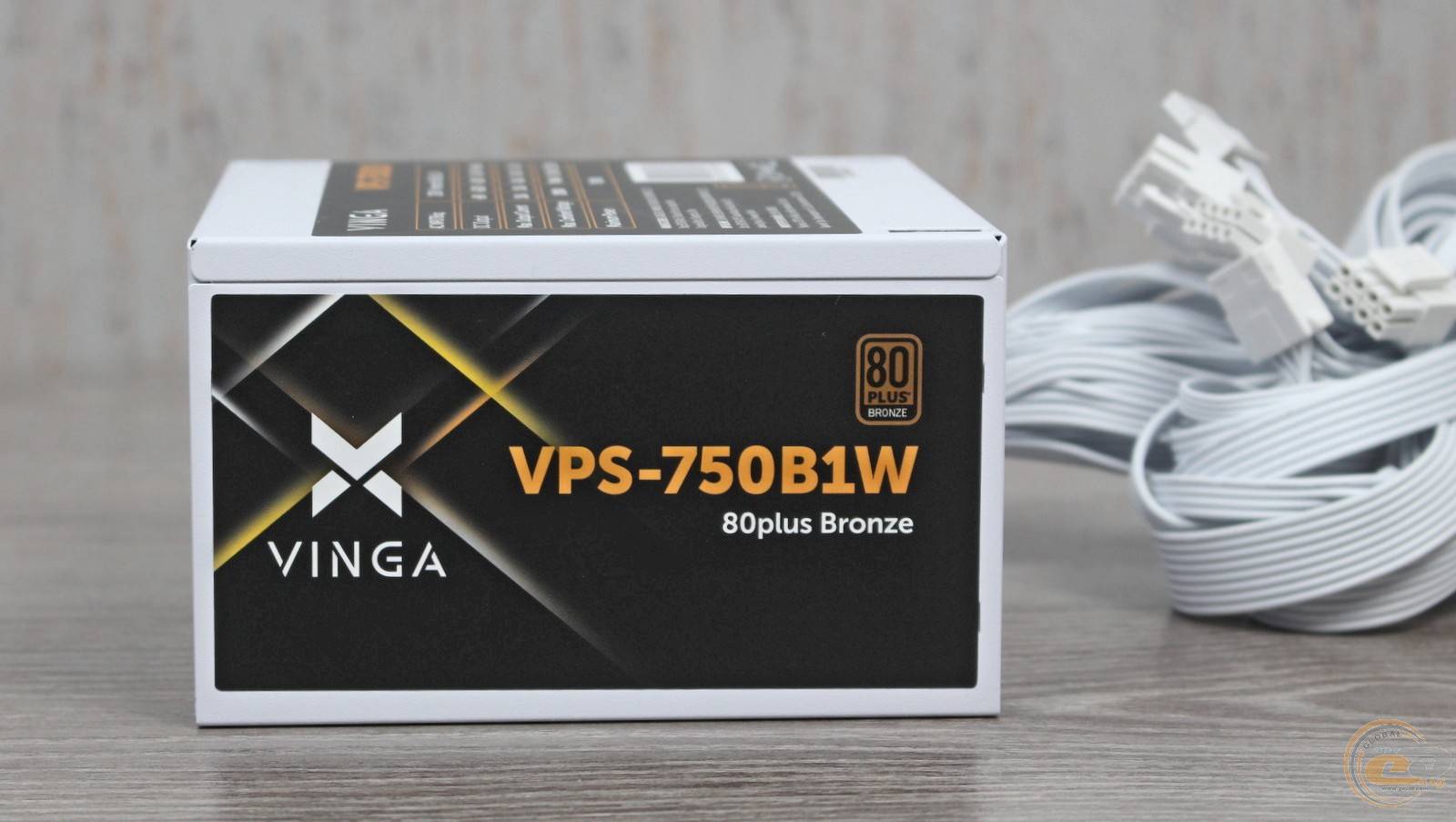

На одній із боковин міститься наліпка з вказівкою моделі та сертифікату 80 PLUS Bronze – суб’єктивно, її теж варто було б зробити у світлих тонах.

Ще одна темна етикетка повідомляє електротехнічні характеристики. Тут зазначена наявність єдиної лінії +12В потужністю 744 Вт — це відмінне значення для 750-ватника, але з огляду на використання групової стабілізації воно виглядає надто оптимістичним. Канали +3,3В і +5В забезпечують 100 Вт або по 15 А. Крім того, Vinga 750W (VPS-750B1) підтримує роботу лише в мережах 230 В.

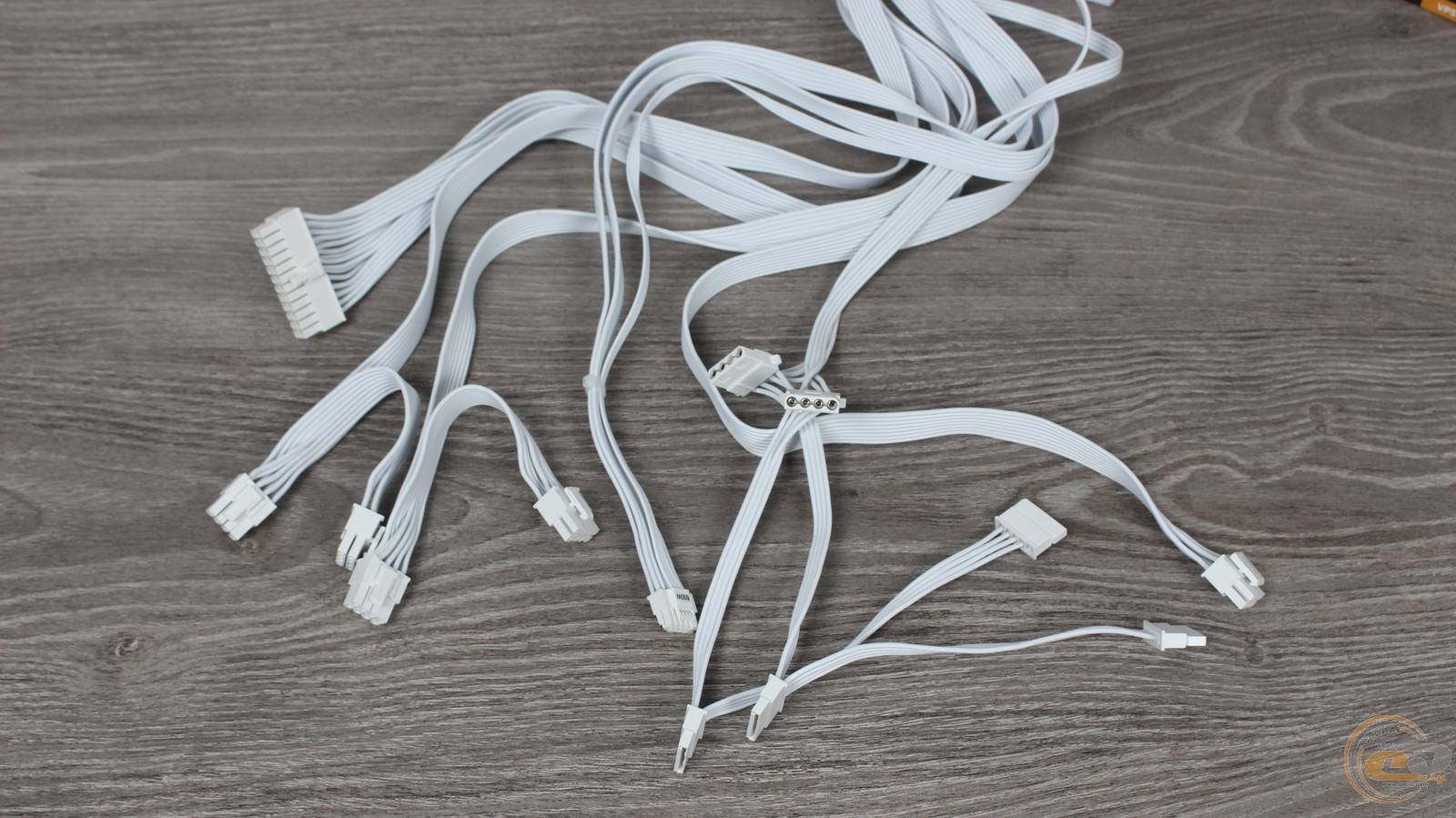

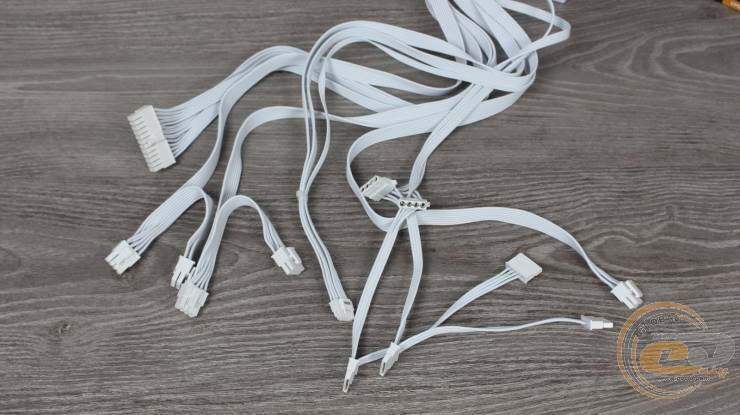

Кабелі-шлейфи виходять безпосередньо з корпусу блока і захищені від перетирання пластиковим кільцем. Набір конекторів виглядає так:

У наявності 20+4-контактний ATX, 4+4-контактний ATX12V, а також чимало роз’ємів для під’єднання відеокарт: чотири класичні 6+2-контактні PCIe (на двох окремих проводах) та сучасний 600-ватний PCIe 5.0 (12VHPWR). Для накопичувачів і периферії є чотири SATA та два PATA — небагато, але для сучасної збірки цілком достатньо.

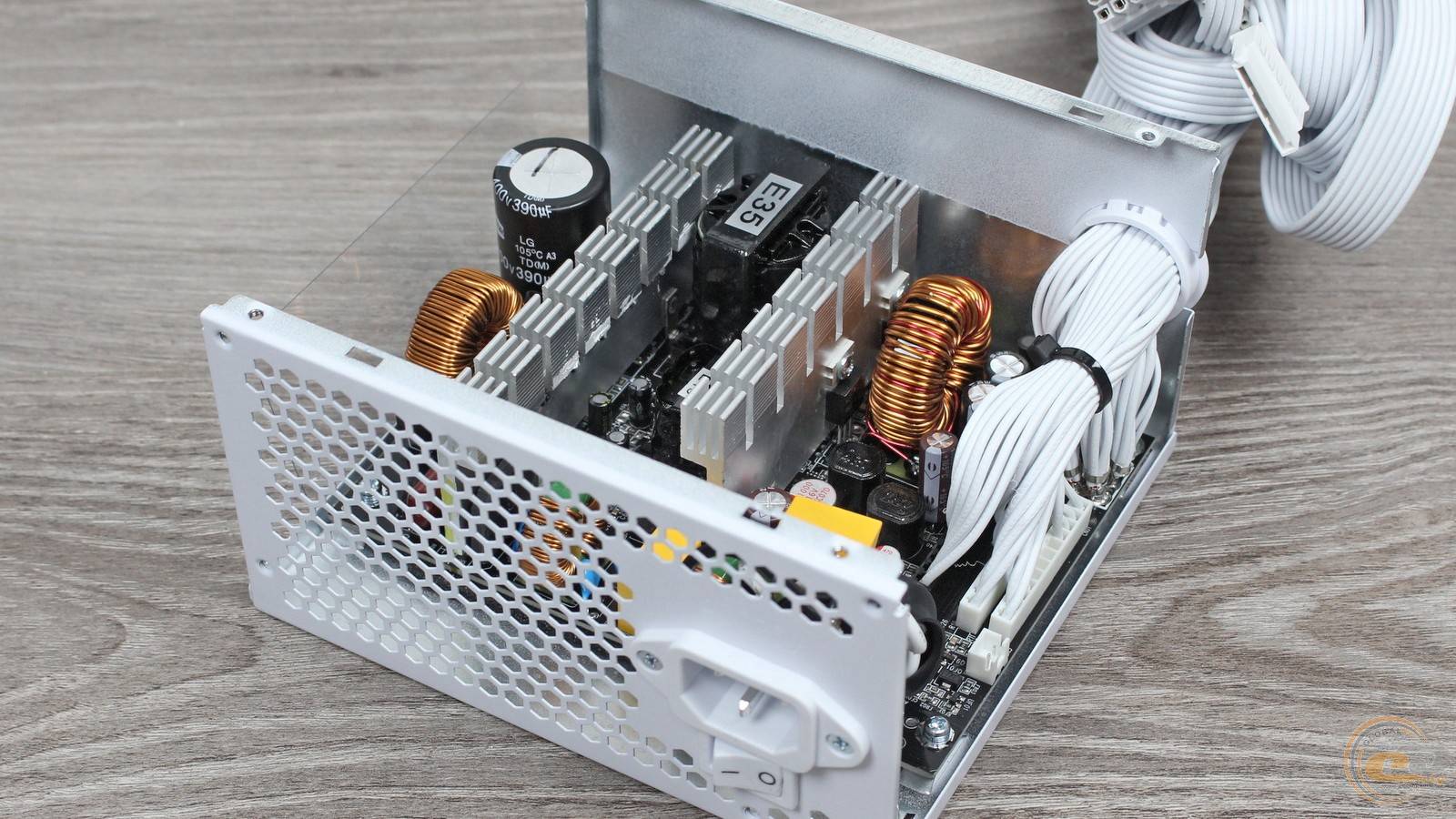

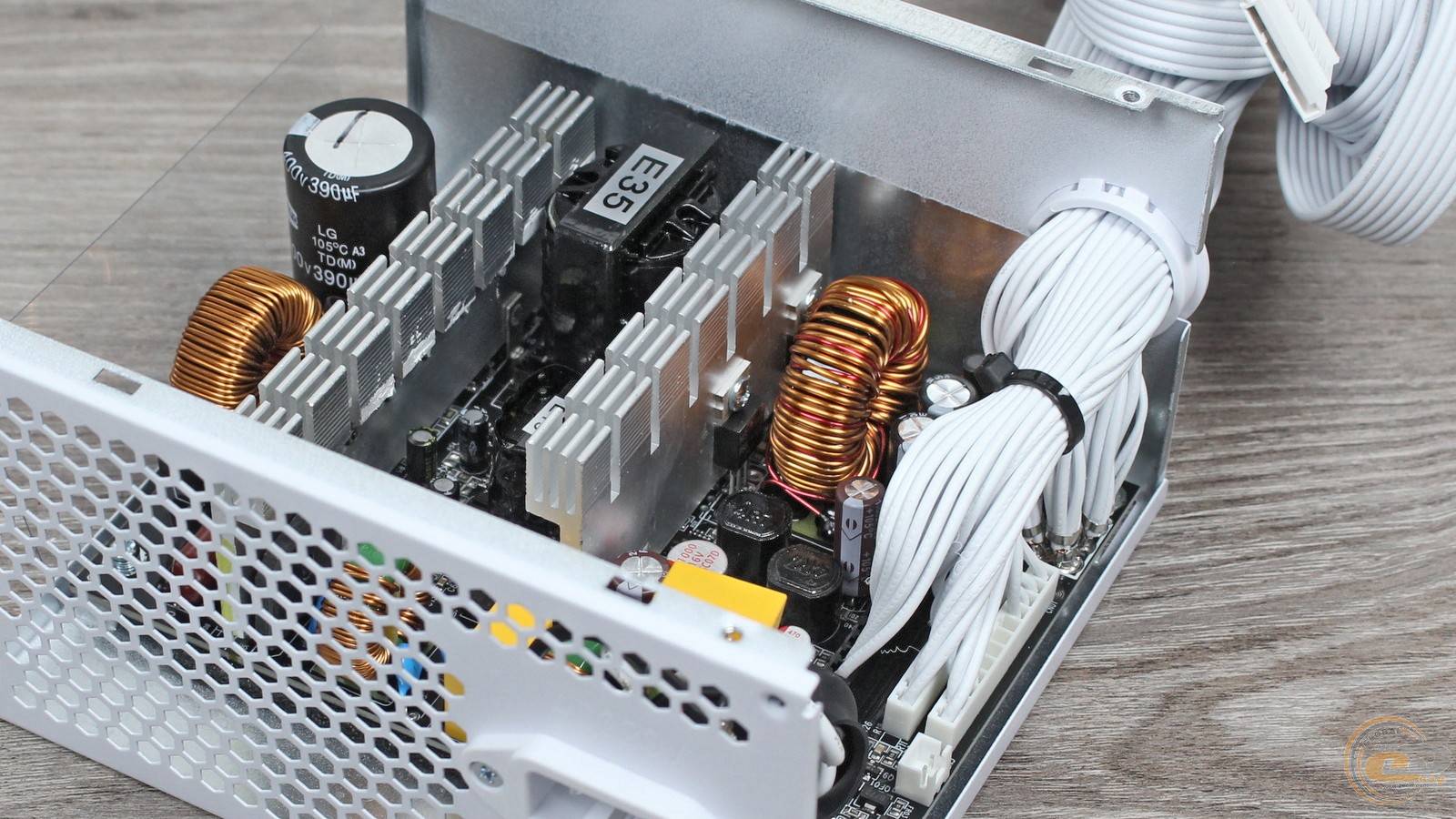

Внутрішня будова

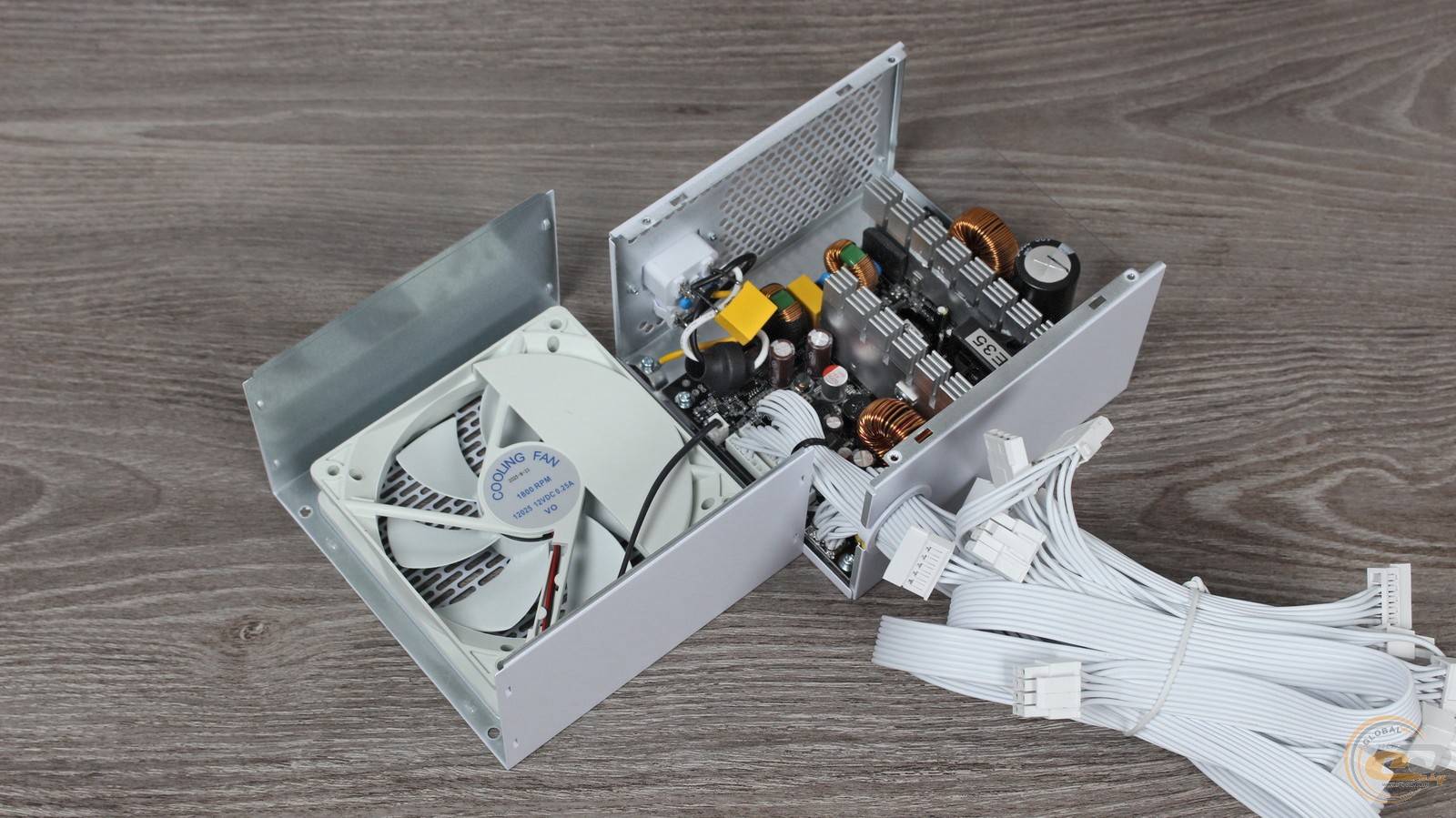

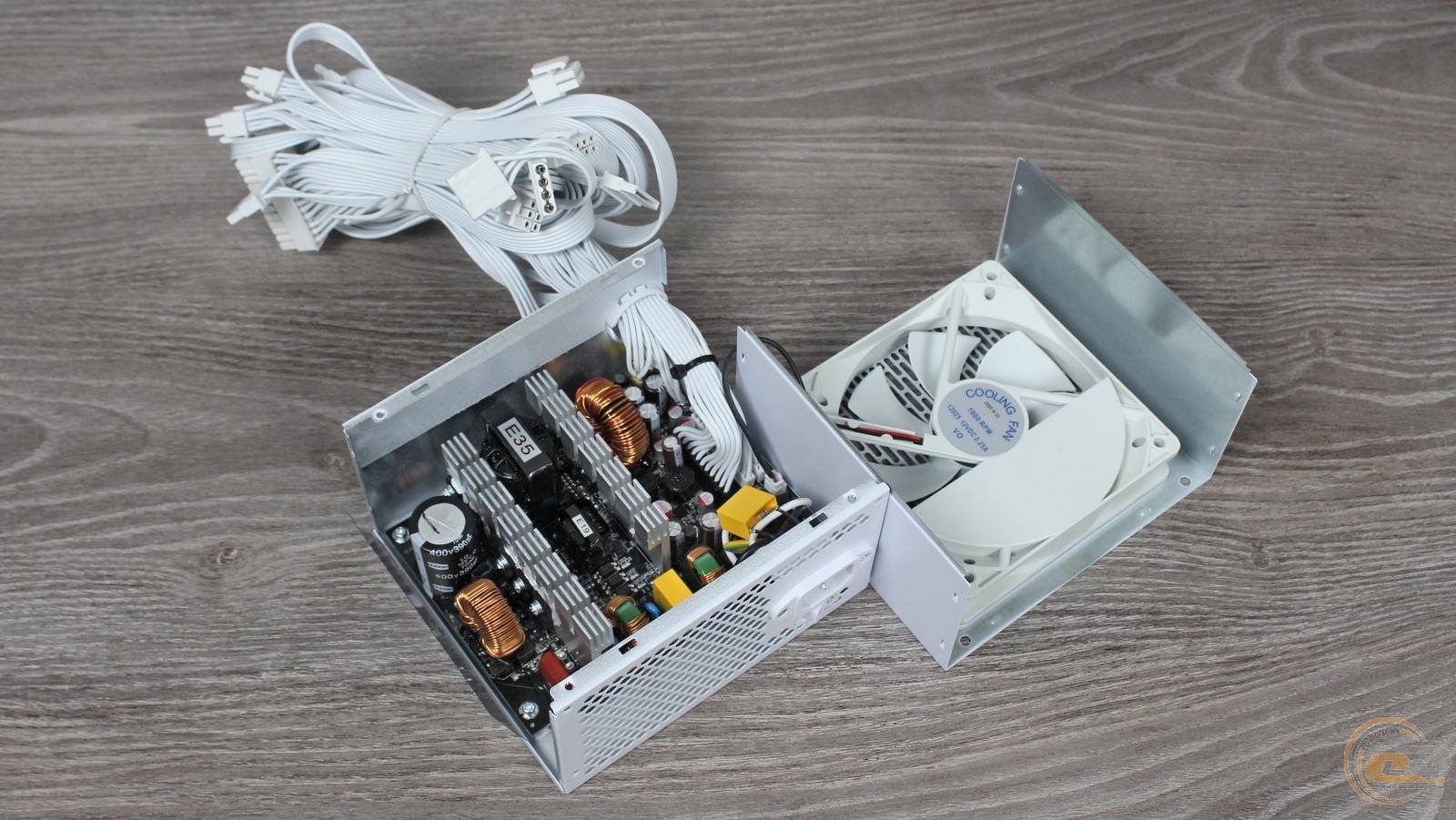

Що ж, із зовнішністю Vinga 750W (VPS-750B1) ми познайомилися, тепер час заглянути всередину.

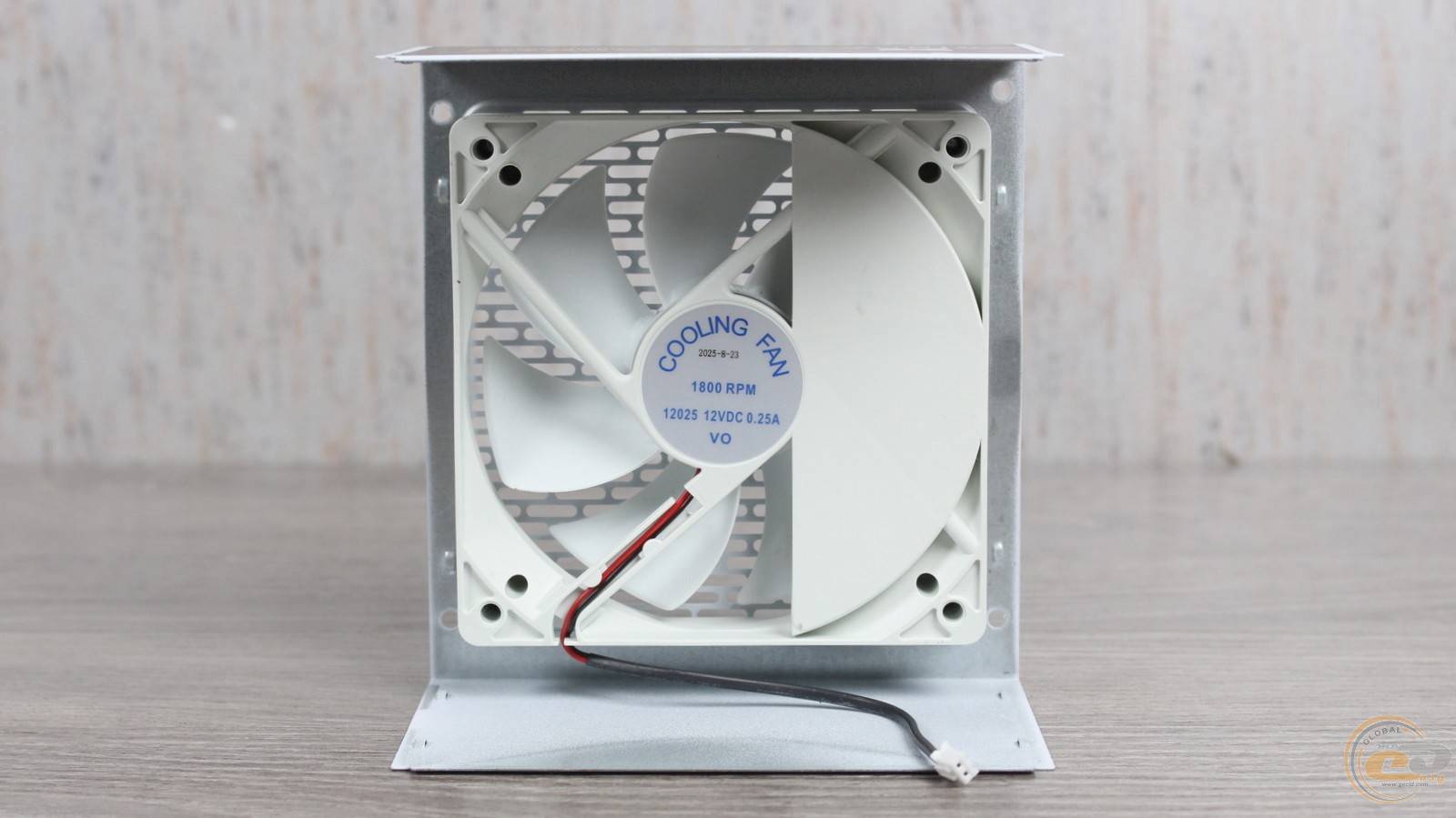

У корпусі 120-мм вентилятора без зазначення виробника вже міститься пластина, яка скеровує повітря на найгарячіші елементи. Він має типовий 25-мм профіль, невелике енергоспоживання 4 Вт (0,25 А при 12 В), а максимальна частота його обертання становить 1800 об/хв. В основі вертушки, найімовірніше, використовується бюджетний підшипник ковзання, він же втулка.

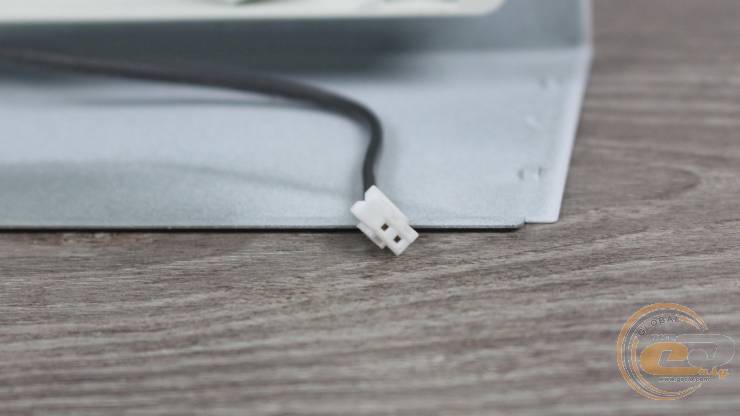

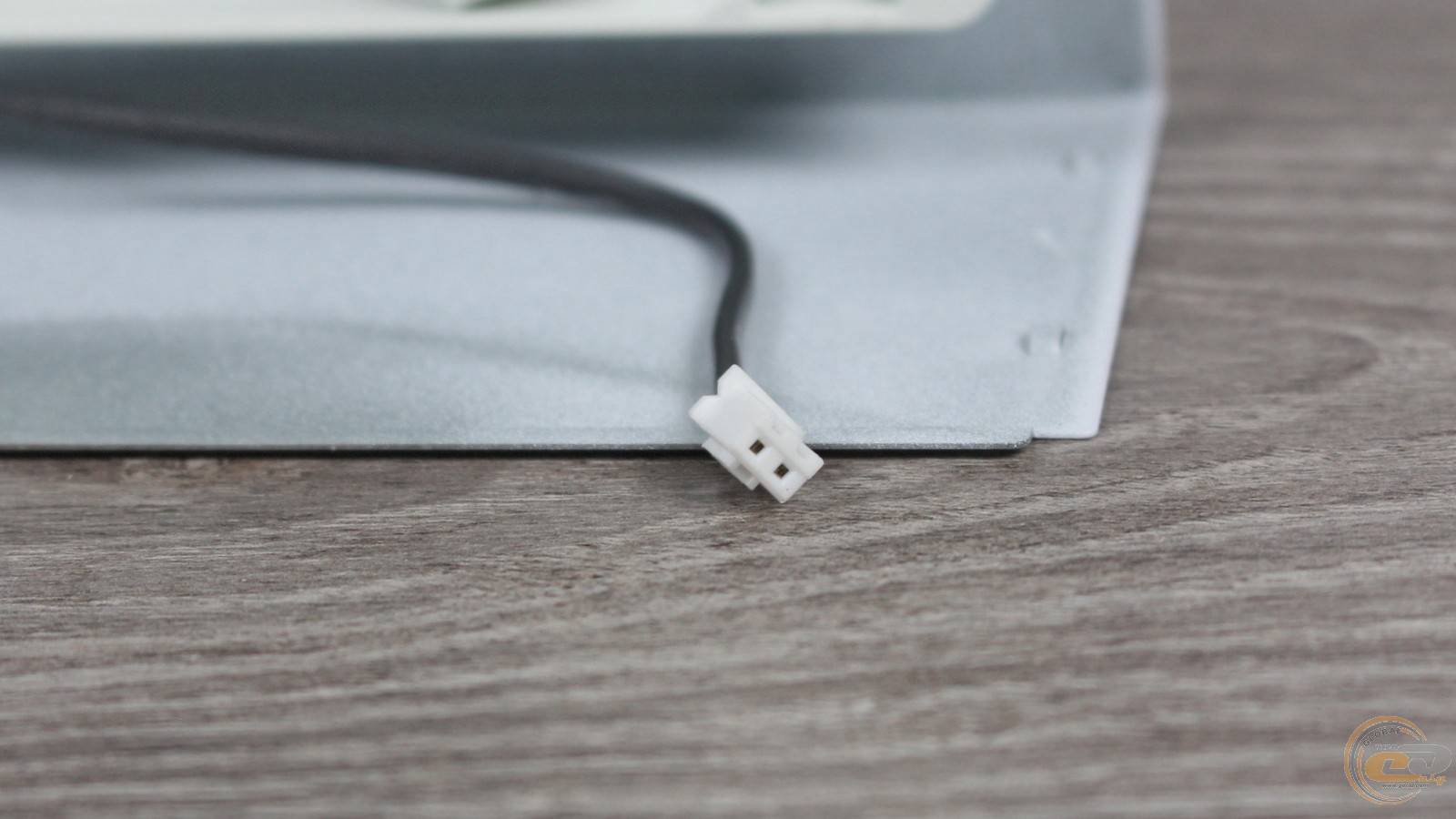

А подача живлення здійснюється через знімний 2-контактний конектор.

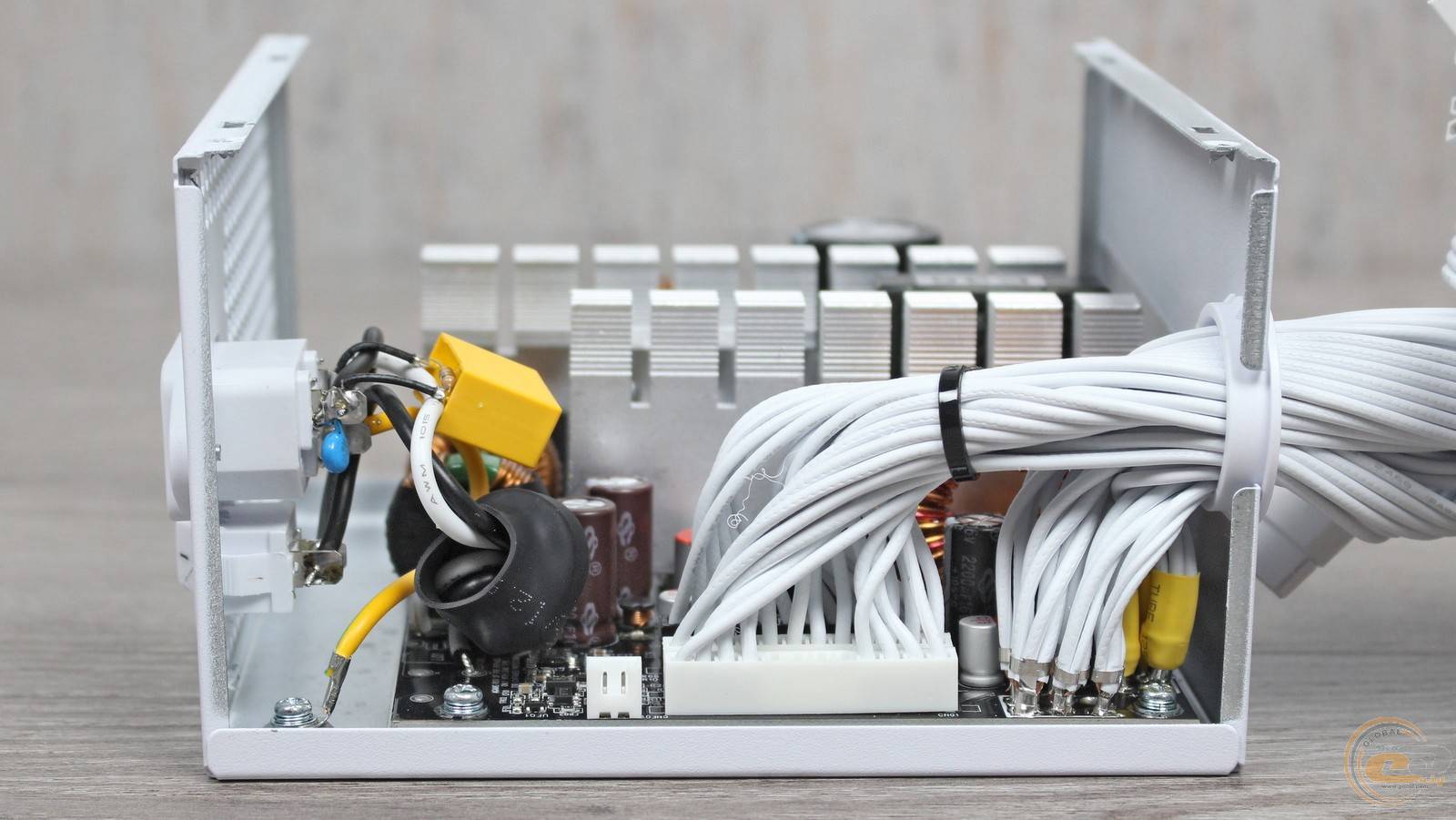

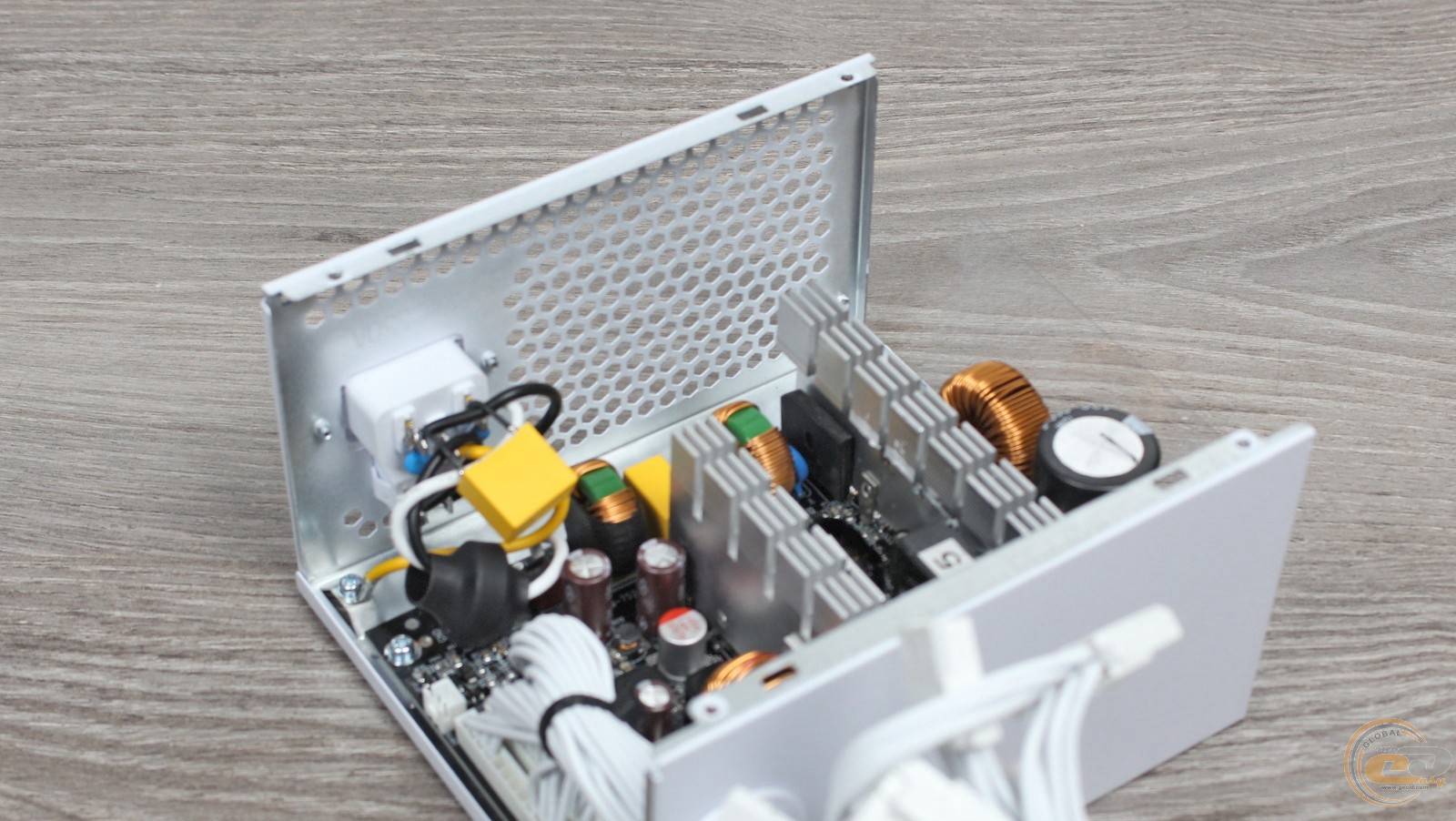

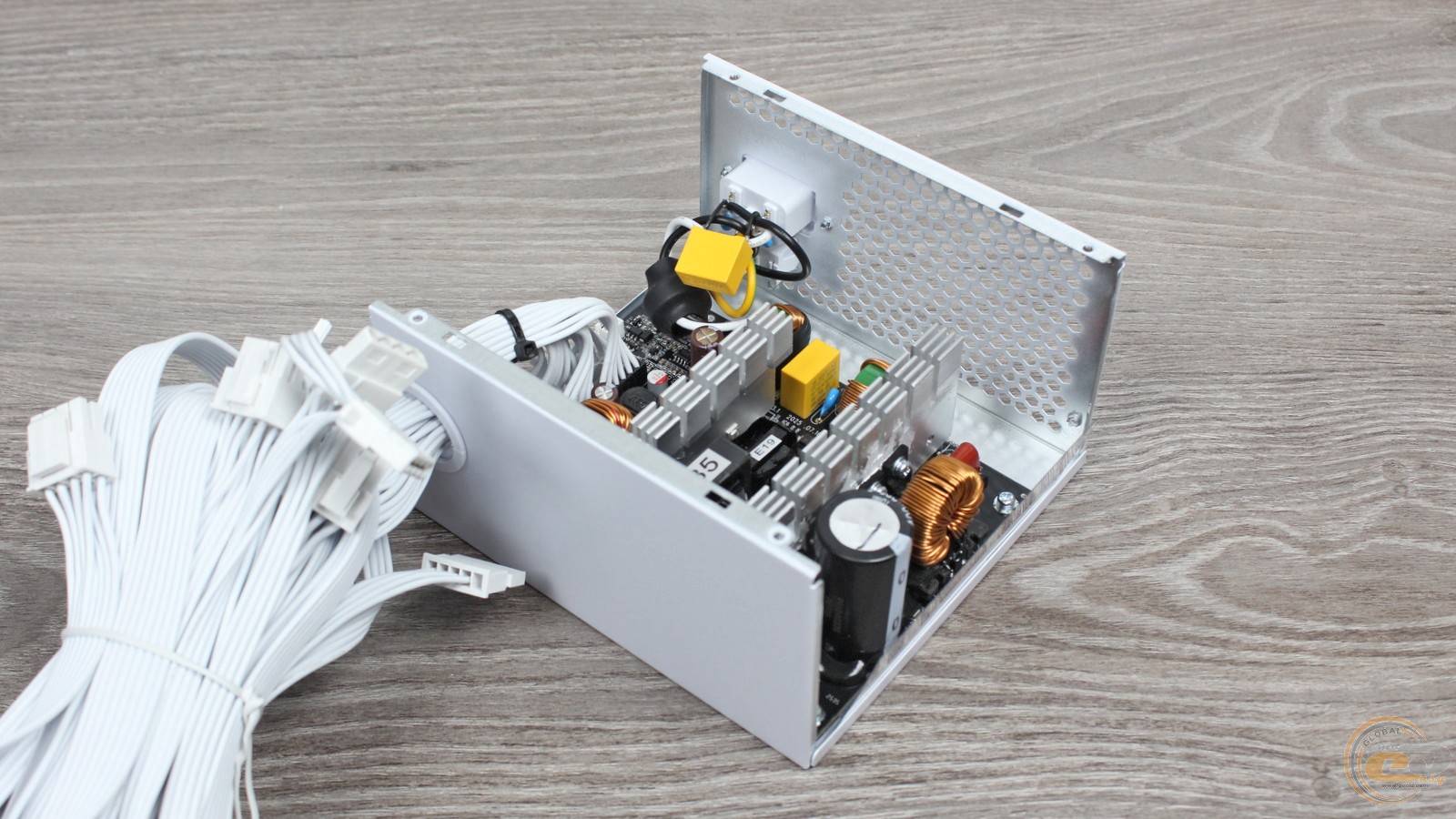

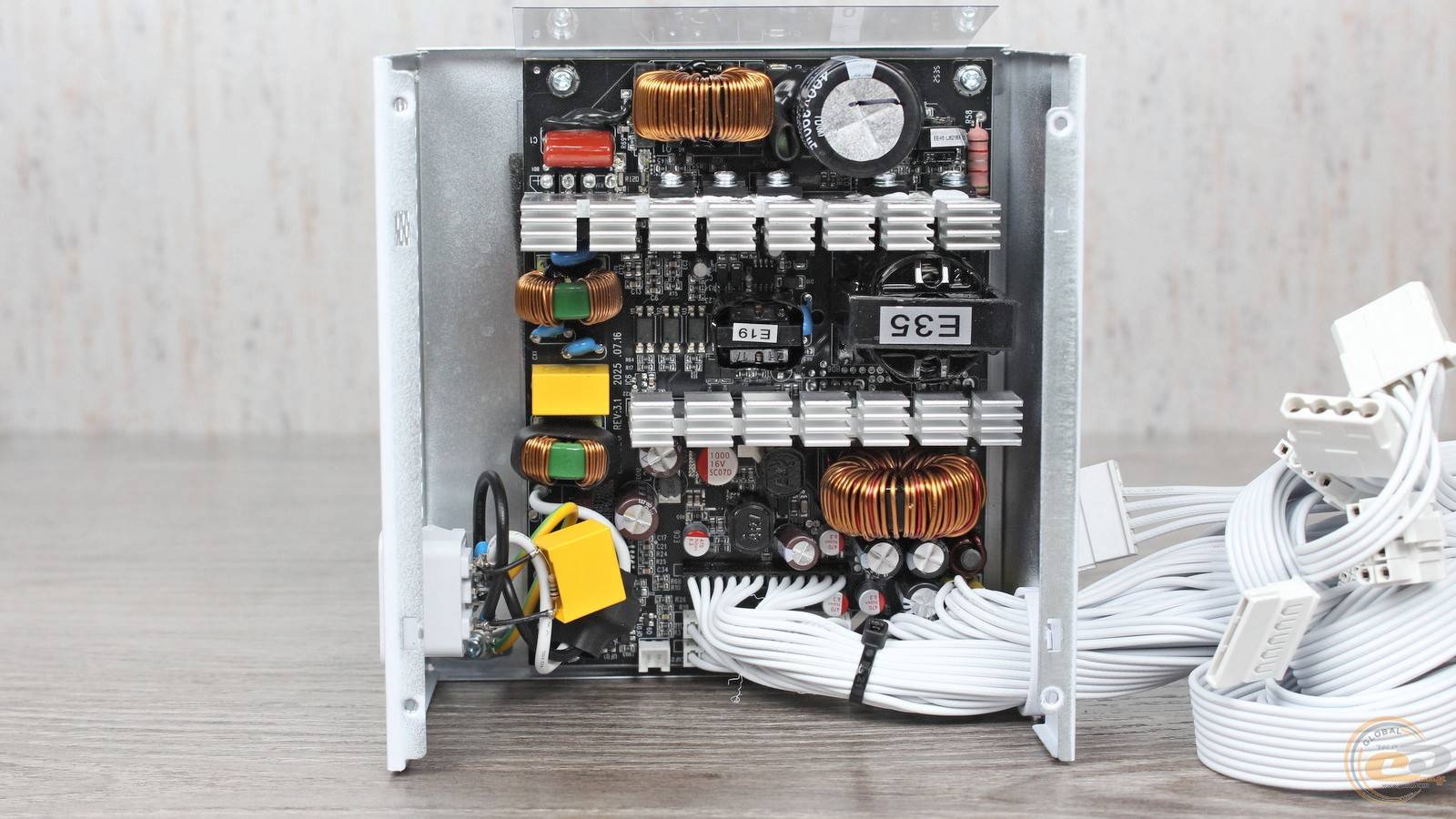

Переходимо до схемотехніки. У складі вхідного EMI-фільтра є необхідний набір із пари котушок, X- та Y-конденсаторів, а також варистора.

Діодна збірка розташована недалеко від радіатора, але не контактує з ним — задля справедливості, це норма для пристроїв без підтримки широкого діапазону вхідних напруг.

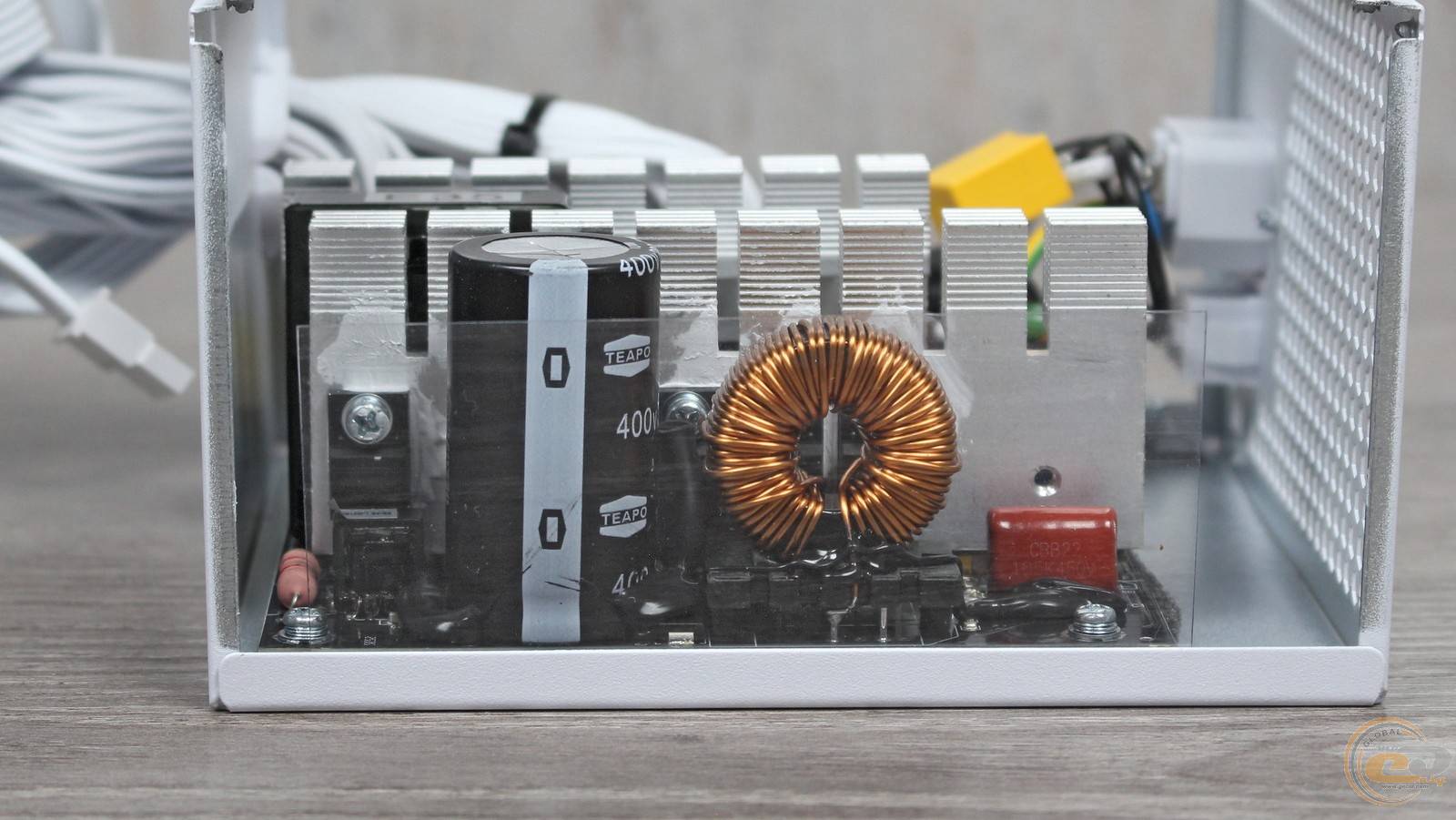

На місці в повному складі присутні елементи вузла APFC, у тому числі габаритний дросель. Є тут і термістор для захисту від високих пускових струмів.

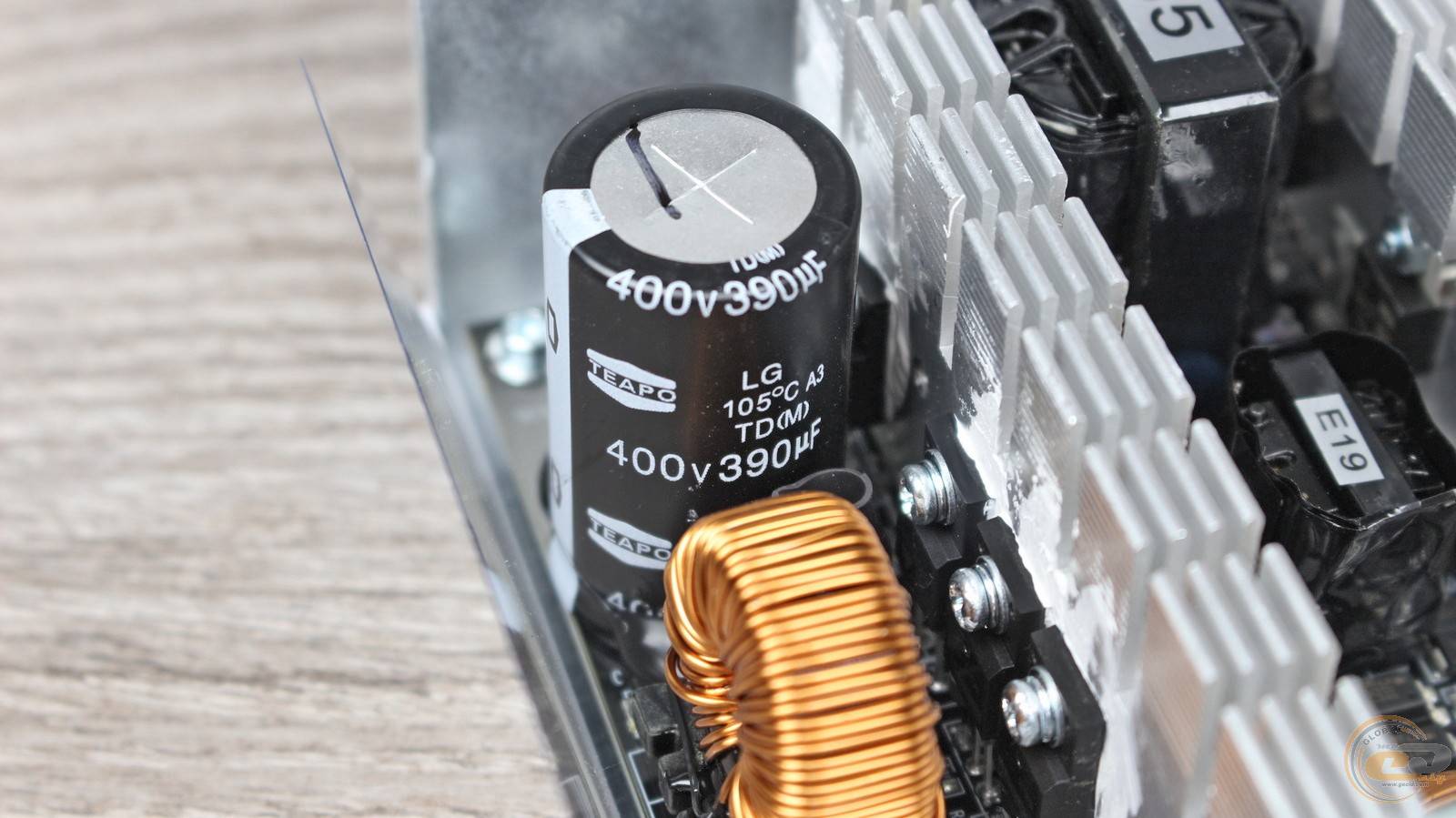

Вхідний високотемпературний конденсатор від тайванської Teapo має середню якість і є хорошим варіантом для такого недорогого пристрою. А от його ємність 390 мкФ є невисокою для 750-ватника.

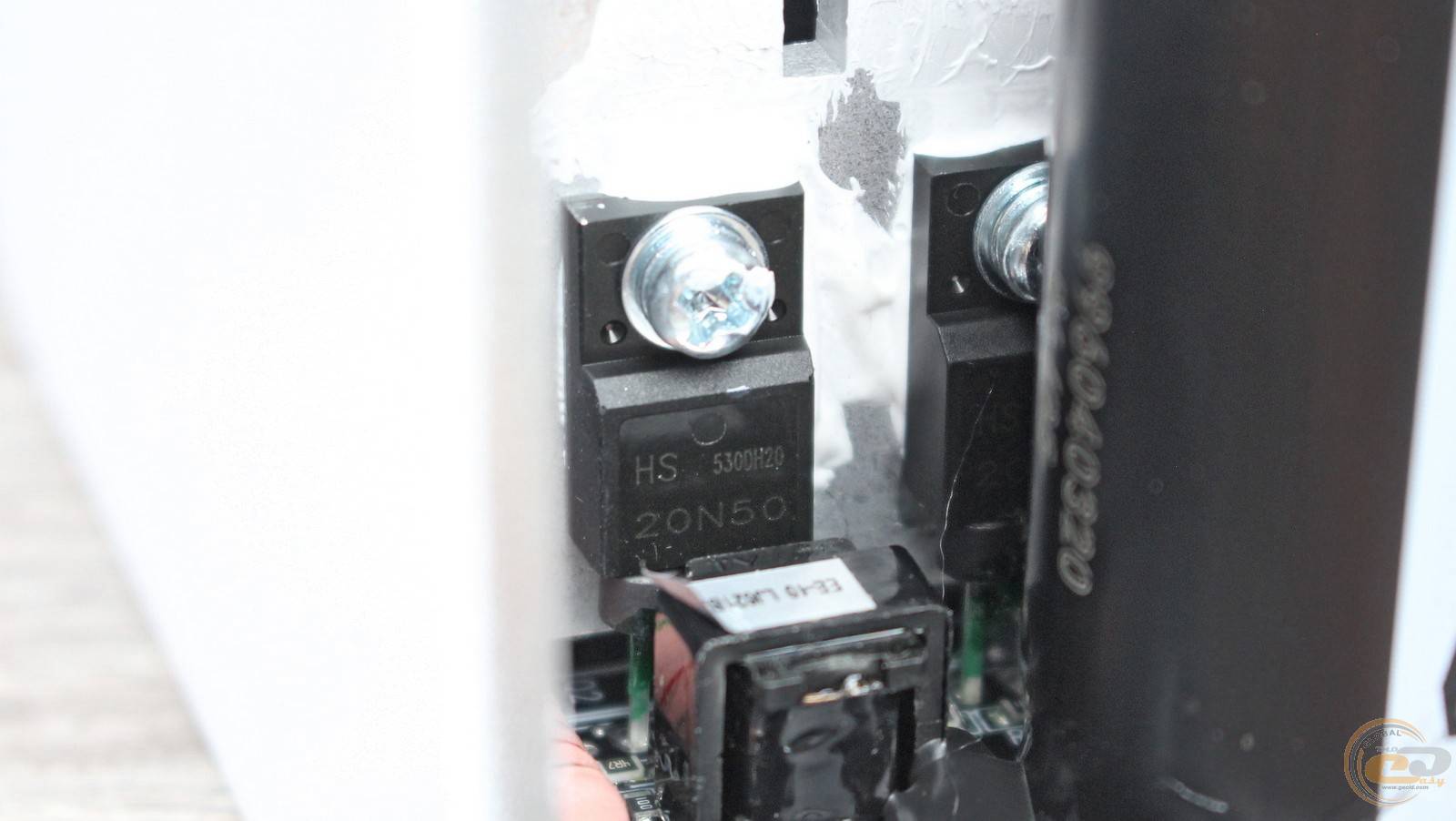

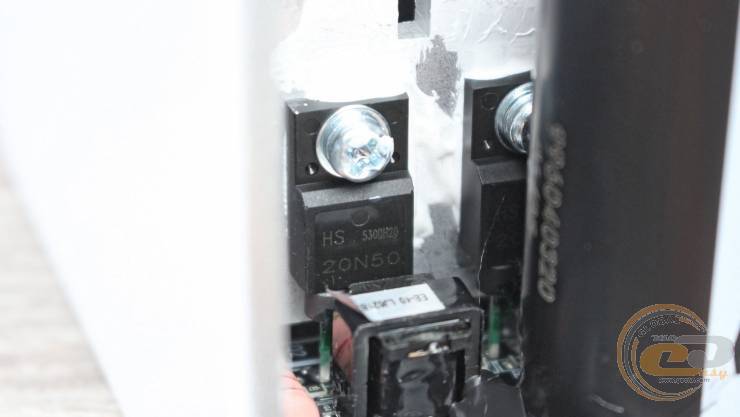

Ключами первинного перетворювача виступають транзистори 20N50 китайського походження — ще один компроміс на користь ціни.

В основі блока живлення лежить топологія двотактного прямоходового перетворювача (Double Forward Topology). Це просте й дешеве рішення, яке поступається сучаснішим схемам за ефективністю.

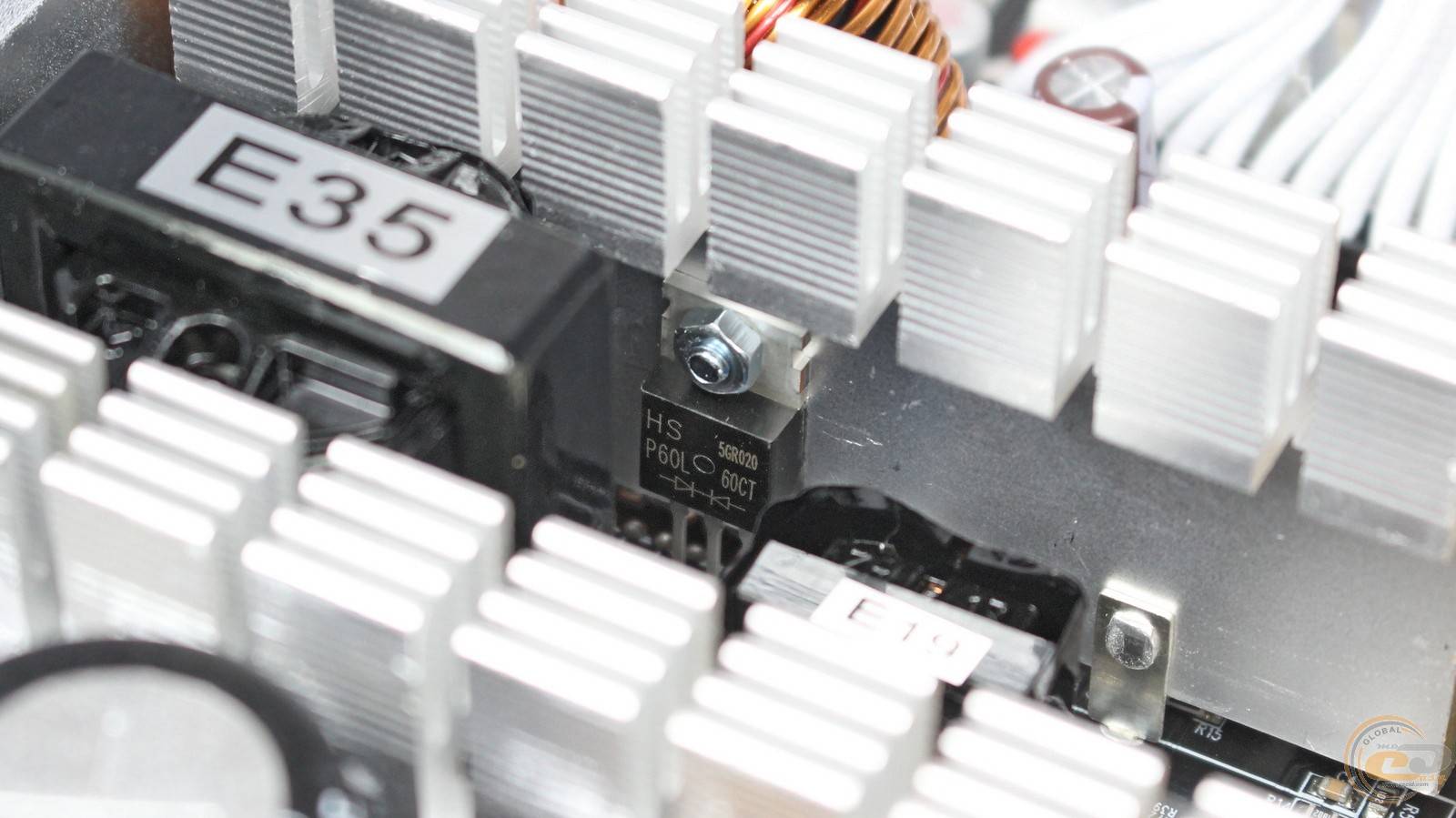

У вторинному колі використано діод Шотткі для випрямлення напруги. Виробника визначити не вдалося, що також свідчить про економію на компонентній базі.

Блок живлення використовує групову стабілізацію напруг, на що вказує габаритний дросель з двома обмотками — чергова ознака бюджетного підходу.

Приємно, що у складі пристрою є низка надійних твердотільних конденсаторів. Водночас визначити виробника високотемпературних електролітів нам не вдалося навіть попри наявність логотипів – такі зустрічаються вперше.

Блок живлення Vinga 750W (VPS-750B1) оснащений низкою захистів. Вони вказані на сайті виробника та на коробці, причому ці списки дещо різняться. А ось так виглядає зведена таблиця:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за струмом кожного каналу (OCP);
• від перегрівання (OTP);
• від перевантаження (OPP);
• від сплесків пускових струмів і перенапруг (SIP).

Тестування

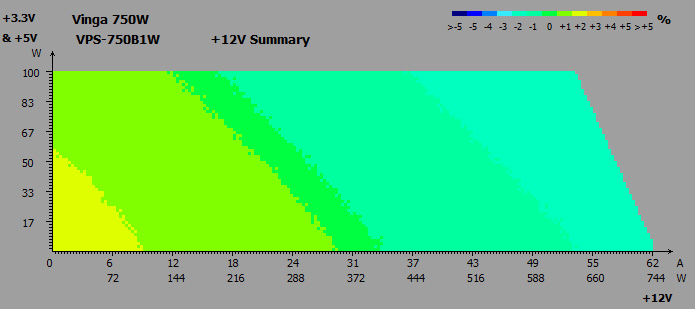

Крос-навантажувальні характеристики

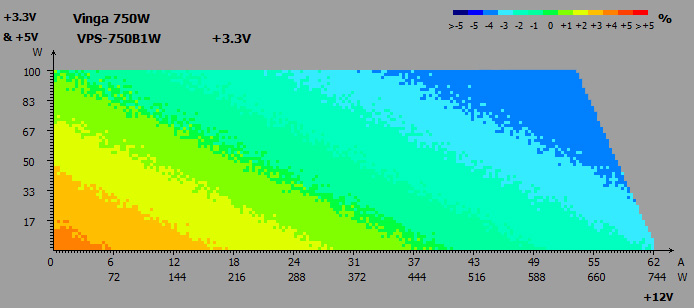

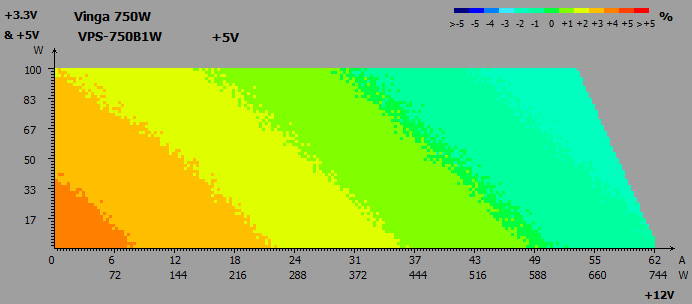

Переходимо до практичних випробувань. Почнемо з крос-навантажувальних тестів основних ліній Vinga 750W (VPS-750B1), де допустиме відхилення напруг становить ±5% від номіналу.

За результатами тестування були зафіксовані такі відхилення:

• лінія +3,3В: від -4% до +4%;
• лінія +5В: від -2% до +4%;
• лінія +12В: від -2% до +2%.

Групова стабілізація дає про себе знати помітно більшими відхиленнями, ніж у моделей із роздільною стабілізацією. Втім, усі значення залишаються в межах норми, а до граничних показників є запас.

Чергова лінія живлення +5VSB

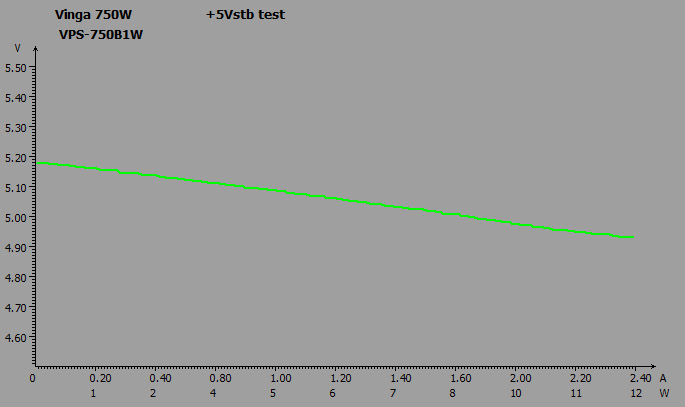

Відхилення чергової лінії живлення дуже нагадують канал +5В: напруга змінюється в межах від 5,18 до 4,93 В, або від +3,6% до -1,4%.

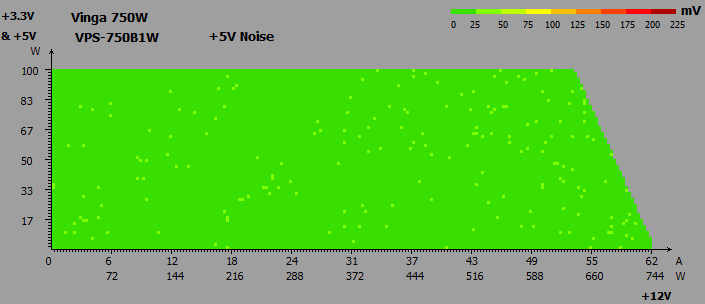

Шуми і пульсації

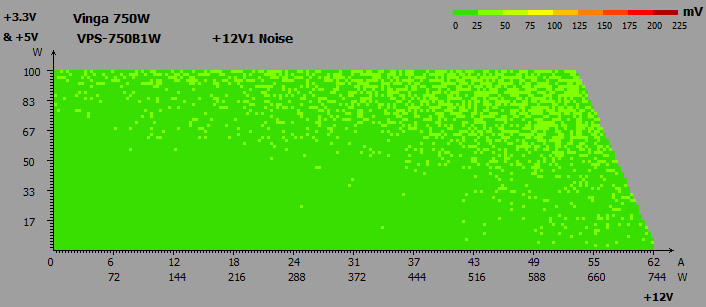

Для стандарту ATX12V передбачені такі допустимі рівні пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

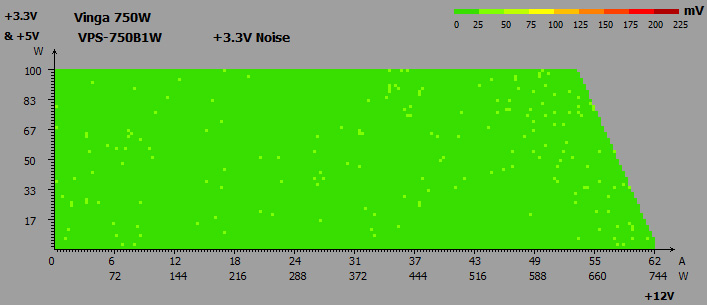

На трьох основних каналах пульсації не перевищували 50 мВ, що дуже добре.

PF

Таблиця, що показує зміну PF залежно від завантаження джерела живлення:

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Вузол APFC працює належним чином: при 20% навантаженні коефіцієнт PF досягає 0,92, а максимальне значення становить 0,98.

ККД

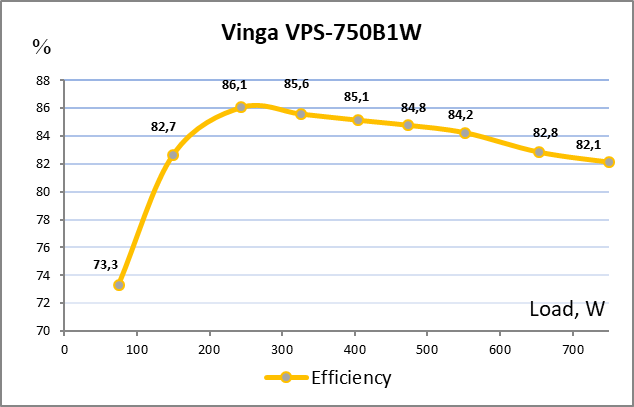

При навантаженні 20%, 50% і 100% від номіналу ККД Vinga 750W (VPS-750B1) перевищував 82%, 85% і 82% відповідно – рівень, що відповідає сертифікату 80 PLUS Bronze.

Система охолодження

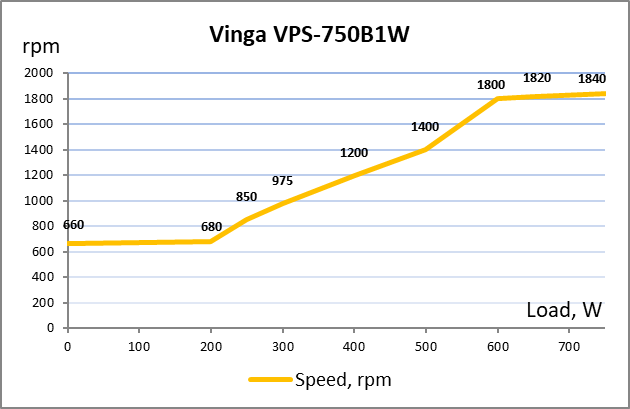

Вентилятор стартує при 680 об/хв і до навантаження 250 Вт працює дуже тихо. На відрізку до 450 Вт він залишається тихим, а далі шум зростає до нижчого за середній. Максимальна швидкість досягається вже при 600 Вт і становить 1800-1840 об/хв.

Температурний режим

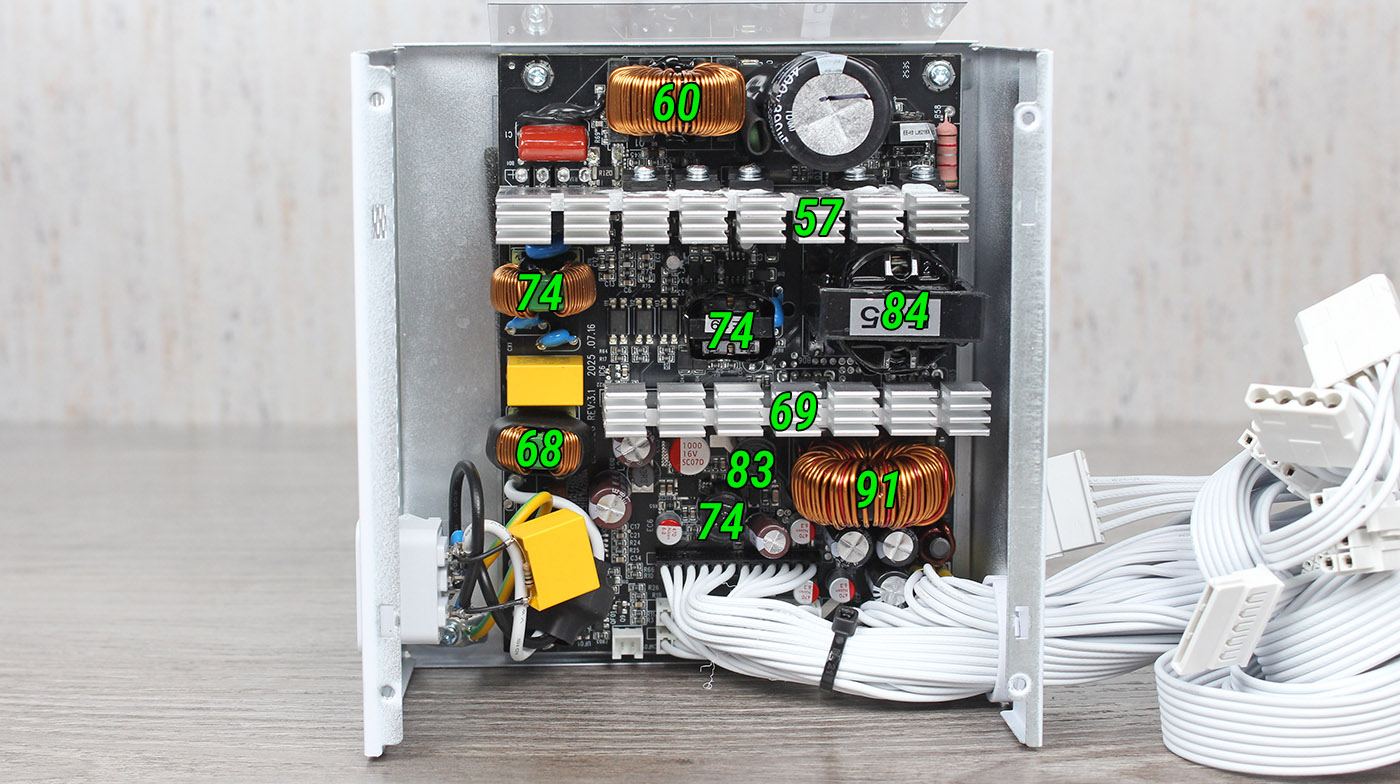

Після 15 хв роботи під навантаженням 650 Вт головний трансформатор досяг температури 84°C, що є допустимим показником. А от дросель групової стабілізації нагрівся до 91°C — це вже високе значення, яке може прискорити деградацію ізоляції обмотки та підігріти сусідні конденсатори. Тож тривало навантажувати блок понад 600 Вт не варто.

До речі, під час тестування було доволі спекотно — +28°C.

Випробування на реальній конфігурації

Компонент	Модель
Процесор	AMD Ryzen 9 7900X (Socket AM5, 12 / 24 x 4,7 – 5,6 ГГц, TDP 170 Вт)
Кулер	ASUS TUF Gaming LC II 360 ARGB
Материнська плата	ASUS TUF GAMING X870-PRO WIFI7 W NEO (AMD X870, Socket AM5, ATX)
Оперативна пам’ять	2 × DDR5-6000 16 ГБ Kingston FURY DDR5 (KF560C40BBAK2-32)
Відеокарти	ASUS ROG Strix GeForce RTX 3090 Ti
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Можливості Vinga 750W (VPS-750B1) ми перевірили на системі зі 105-ватним процесором та відеокартою із TDP 450 Вт. Вимірювання проводилися у режимах «Простій» та «Максимальне навантаження» (за допомогою тесту FurMark Donut (GK) в утиліті MSI Kombuster). У результаті були отримані такі значення:

Стан вихідних напруг виявився дуже хорошим, а як для пристрою з груповою стабілізацією — відмінним. Просідань нижче номіналу немає, та й усі значення залишаються в межах норми і відхиляються від номіналу лише на 1,4-3,3%.

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додачу тестований пристрій споживає всього 3 Вт у вимкненому стані комп’ютера та 5 Вт у сплячому режимі.

Підсумок

За свої ₴2319 ($52) Vinga 750W (VPS-750B1) пропонує чимало: високу номінальну потужність, сертифікат 80 PLUS Bronze, плоскі кабелі-шлейфи та хороший набір конекторів для під’єднання відеокарт. Зокрема, тут є сучасний PCIe 5.0 на 600 Вт та одразу чотири 6+2-контактні PCIe. Також передбачено набір необхідних захистів, встановлено тайванський вхідний конденсатор та є кілька полімерних елементів. До того ж тестована біла версія вдало впишеться у світлу збірку.

Втім, низька ціна має свої причини: тут використовуються вентилятор, силові елементи та електролітичні конденсатори (за винятком вхідного) від невідомих виробників. Ще одна особливість — групова стабілізація напруг. Попри це, вихідні показники виявилися дуже хорошими навіть під суттєвим навантаженням. Проте дросель групової стабілізації суттєво нагрівається, тому для тривалої роботи ми рекомендуємо не перевищувати навантаження приблизно 600 Вт.

Усе перелічене може частково пояснювати короткий гарантійний термін — лише 1 рік, тоді як «золоті» моделі виробника отримують 3 роки.

У підсумку Vinga 750W (VPS-750B1) виглядає привабливим рішенням у своєму ціновому сегменті: він пропонує сучасні конектори та достойні показники, але економія на елементній базі та охолодженні накладає обмеження. Це варіант для тих, хто шукає доступний блок живлення з хорошою функціональністю, проте готовий миритися з компромісами щодо довговічності.

Переваги:

• хороший рівень ККД (80 PLUS Bronze);
• вхідний високотемпературний тайванський конденсатор і низка полімерних елементів;
• хороший стан напруг на основних лініях живлення;
• відсутність просідань напруг навіть при підключенні до потужної конфігурації;
• наявність захистів;
• чотири 6+2-контактні роз’єми PCIe та один 600-ватний PCIe 5.0 (12VHPWR);
• зручні в укладанні кабелі-шлейфи;
• симпатичне біле виконання;
• доступна ціна.

Особливості:

• підтримка роботи лише в мережах 230 В;
• використання низки силових елементів, електролітів та вентилятора від невідомих виробників;
• лише 1 рік гарантії.

Автор: Олесь Пахолок

Висловлюємо подяку компанії BRAIN Computers, офіційному представнику Vinga, за наданий для тестування блок живлення.
