Огляд блока живлення Vinga VPS-1000GV2: майже флагман

03-06-2022

За останні місяці у нас на тестуванні побували два представники оновленої лінійки Vinga VPS-GV2 – молодший 750-ватний Vinga VPS-750GV2 та 850-ватний «середнячок» Vinga VPS-850GV2.

Логічним продовженням даного циклу є поточний матеріал, де ми поговоримо про «золотий» кіловатник Vinga VPS-1000GV2. Нагадаємо, що це ще не флагман - так, в асортименті виробника є і 1200-ватний платиновий Vinga VPS-1200Pl. Але потужність цих рішень не сильно відрізняється, а ось ціна GV2 помітно нижча – ₴4080 проти ₴6090 (на момент написання). Отже, про можливості майже топового кіловатника далі в огляді.

Специфікація

Модель

Vinga VPS-1000GV2

Тип

ATX12V

Номінальна потужність, Вт

1000

Потужність каналом 12В, Вт

996

Потужність ліній +3,3В та +5В, Вт

100

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

20

Максимальний вихідний струм каналу +5В, А

20

Максимальний вихідний струм каналу +12В, А

83

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

3

Вхідна напруга, В

100−240

Частота, Гц

50−60

Вхідний струм, А

6,5–13

ККД, %

≤92

Сертифіковано 80 PLUS

Gold

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

98

PCIe-роз'ємів

4 (6+2-контактні)

Модульний

Так

Розміри вентилятора, мм

120 х 120 х 25

Тип підшипника вентилятора

FDB

Захисти

не вказані

Розміри джерела, мм

140х150х86

Гарантія, років

3

Сайт виробника

Vinga

Сторінка пристрою

Vinga VPS-1000GV2

Сторінка для покупки

Vinga 1000W (VPS-1000GV2)

Упаковка та комплект постачання

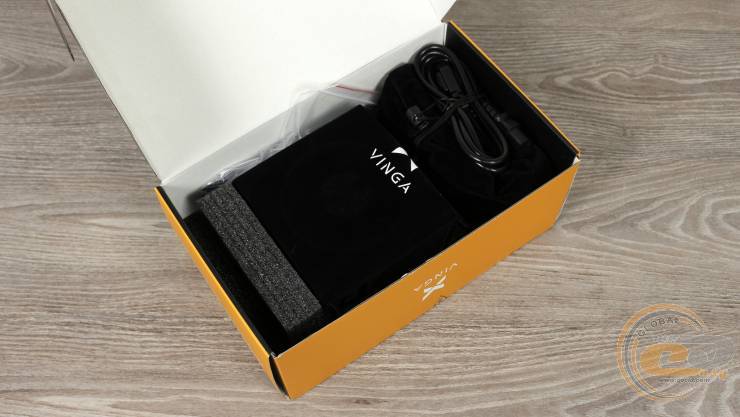

На коробці у фірмових кольорах є достатньо інформації. Що цікаво, частину відомостей розміщено на самому зображенні БЖ.

М'які вставки всередині забезпечать збереження джерела та комплектації, …

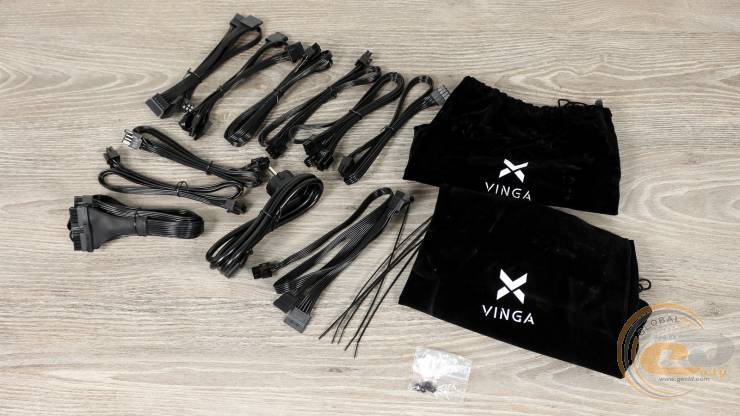

яка тут немаленька і містить:

  • чохли для зберігання блока живлення та дротів
  • кабелі, що відстібаються
  • мережевий шнур живлення
  • кріпильні гвинти
  • одноразові стяжки

Зовнішній вигляд

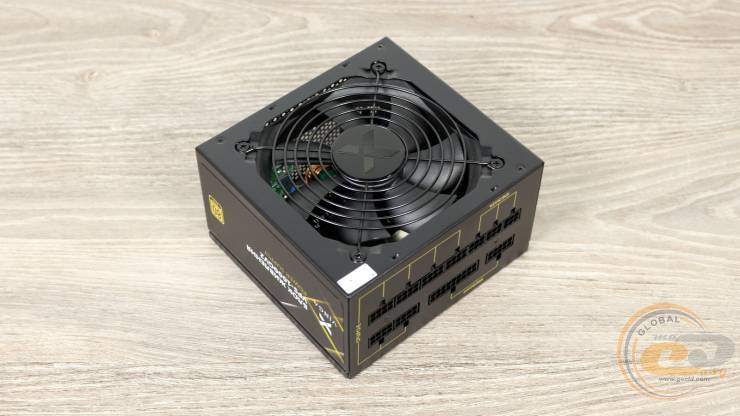

Незважаючи на чималу потужність, кіловатний Vinga VPS-1000GV2 має скромні розміри 140х150х86 мм. Отже притулком для нього стане будь-який корпус формату ATX. Та й цілком звичний дизайн у чорному матовому забарвленні дозволить джерелу візуально вписатися до сучасної системи.

Крім логотипу виробника та наклейок ніщо не видає, що перед нами пристрій під добре відомим у наших краях брендом.

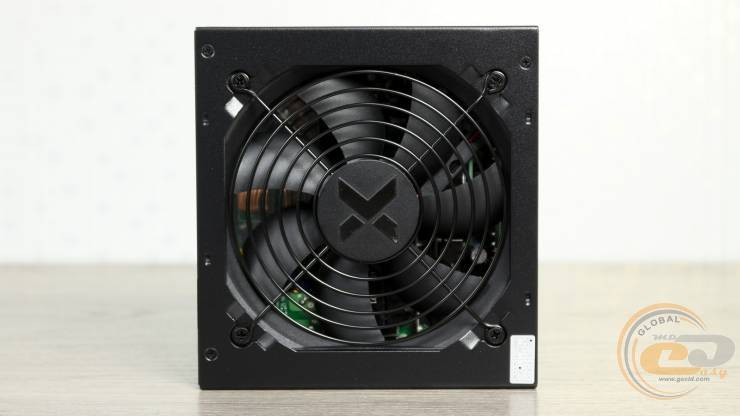

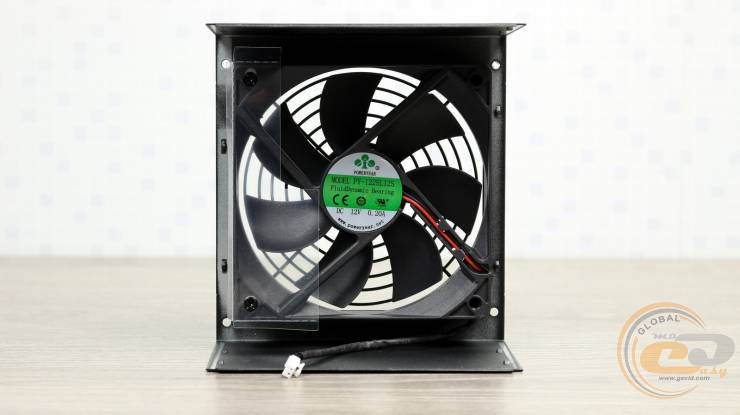

Цілком типова решітка типу гриль прикриває 120-мм вентилятор. А наклейка на одному гвинті дозволить зберегти 3-річну гарантію.

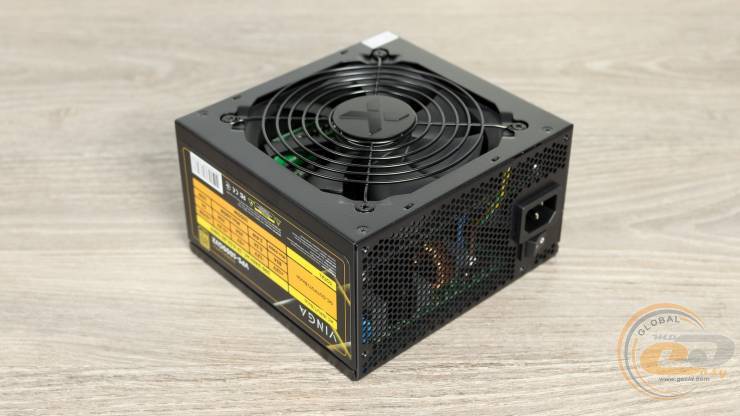

Тильна панель дарує користувачеві перфорацію у вигляді сот, вхідний роз'єм живлення та вимикач – весь базовий набір на місці.

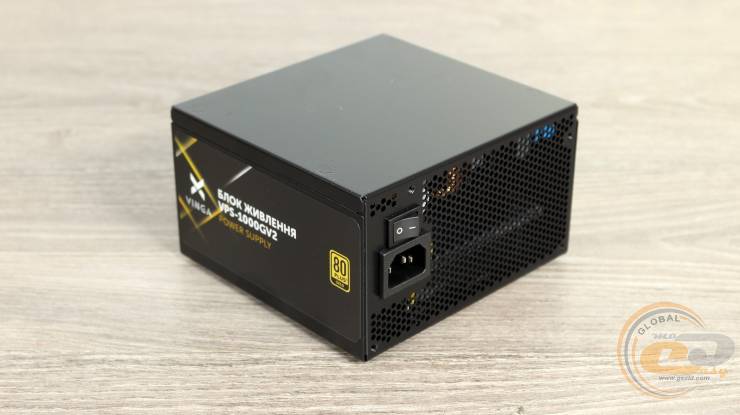

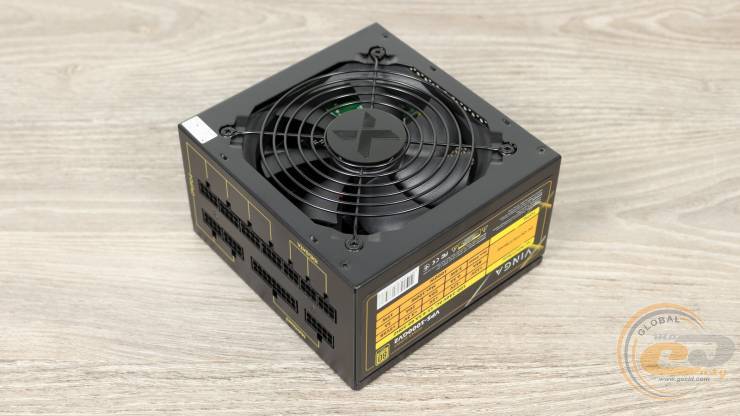

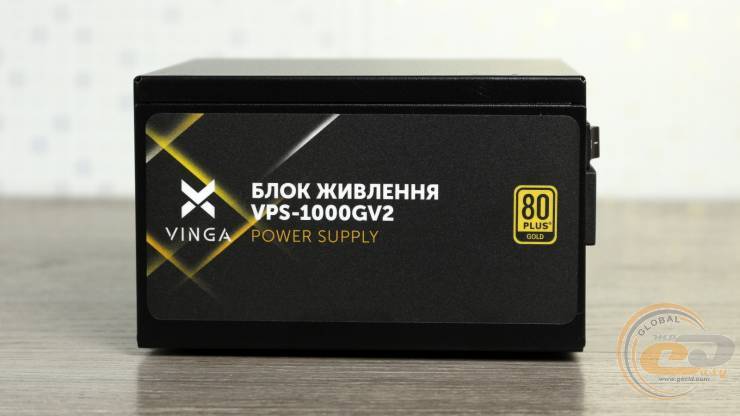

У разі амнезії наклейка на боковині завжди нагадає модель БЖ та наявність «золотого» сертифікату.

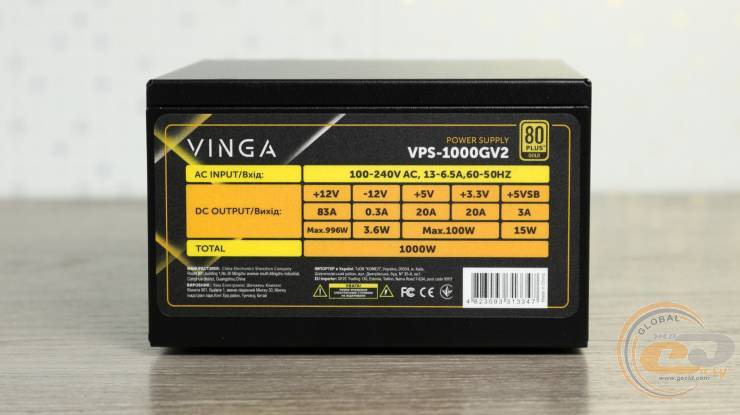

Найцікавіша, як завжди, наклейка з електротехнічними параметрами. Є одна лінія +12В потужністю до 996 Вт (майже 100% від номіналу) - це відмінний показник. На молодші канали +3,3В і +5В, також як і молодших моделей, виділено по 20 А або загалом 100 Вт.

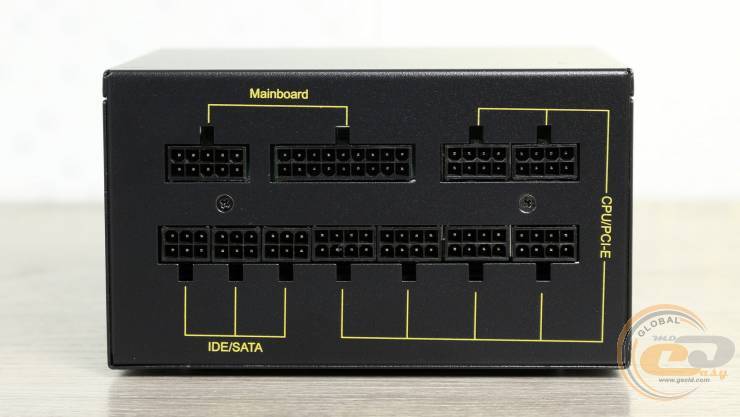

Ще одна панель Vinga VPS-1000GV2 призначена для підключення модульних кабелів. Підписи та форма отворів дозволять не помилитися навіть новачкові, але нанесення написів чомусь трішки нагадує Пізанську вежу. А ось їхня кількість повністю ідентична 850-ватній моделі.

Типи роз'ємів

Кількість

Довжина дротів до роз'єму (роз'ємів), см

Калібр застосовуваних дротів

20+4-контактний ATX

1

55

18 AWG

4+4-контактний ATX12V

2

65

18 AWG

6+2-контактний PCIe

2

55

18 AWG

6+2-контактний PCIe

2

50

18 AWG

чотири SATA

2

55-70-85-100

18 AWG

три PATA (Molex) + один SATA

1

55-70-85-100

18 AWG

У комплекті йдуть повністю гнучкі модульні шлейфи звичного калібру 18 AWG. Основні конектори живлення (20+4-контактний ATX та пара 4+4-контактних ATX12V) забезпечують підтримку будь-яких платформ. Для живлення графічної підсистеми передбачено чотири 6+2-контактні PCIe. До речі, кожен на окремому дроті, так що можна задіяти лише необхідну кількість. З іншого боку, підключити три потужні відеокарти без перехідників сюди не вийде - не вистачає ще пари PCIe, що не є добре для кіловатника.

У той же час периферійні конектори на трьох дротах дозволять приєднати до дев'яти пристроїв SATA та ще трійку PATA. У цілому ж такого набору та довжини дротів із запасом вистачить для потреб абсолютної більшості користувачів.

Внутрішня будова

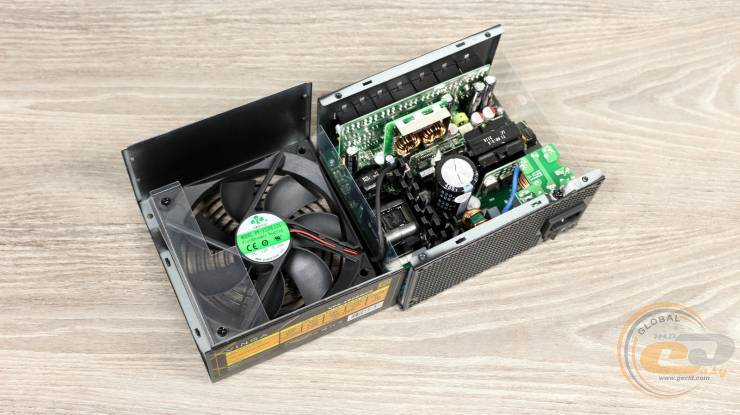

А тепер ласкаво просимо до всередини Vinga VPS-1000GV2.

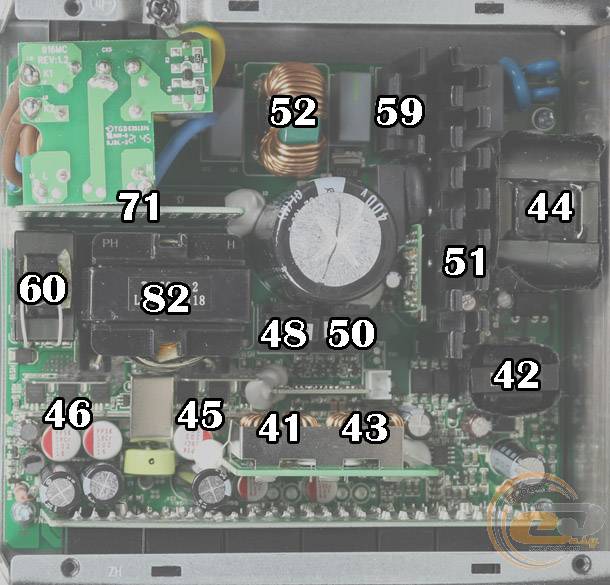

Система охолодження джерела містить два радіатори крупніше на первинному ланцюзі і металеві охолоджувачі-пластини у вторинному.

Також є вентилятор PowerYear PY-1225L12S, який заснований на гідродинамічному підшипнику FDB. Так, усередині молодших рішень такий самий. Розміри вентилятора цілком звичні - 120х120х25 мм. А споживає вона всього 2,4 Вт (12 при 0,2 А), підключаючись через знімний двоконтактний конектор. 13 14

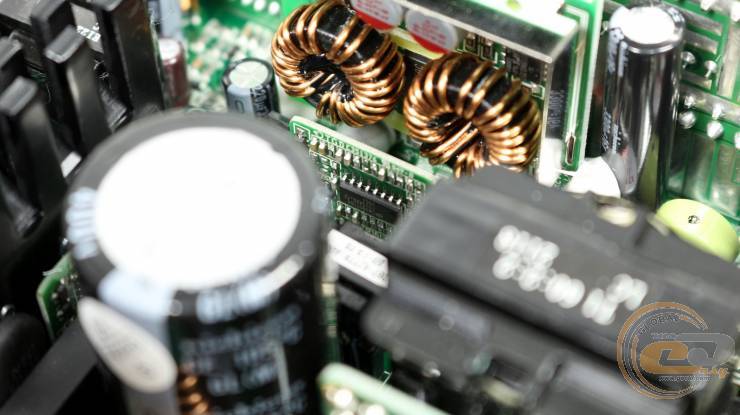

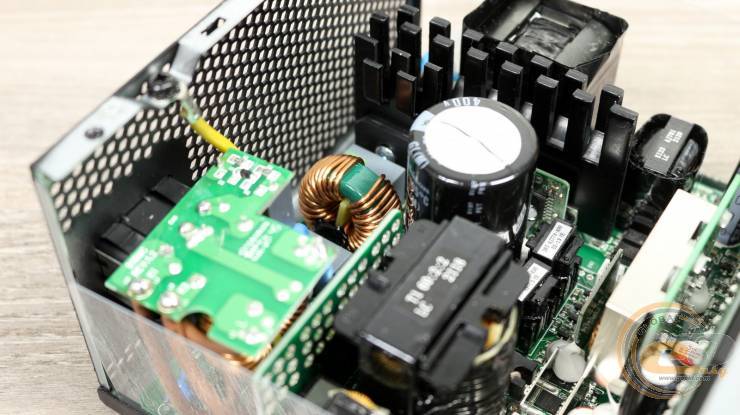

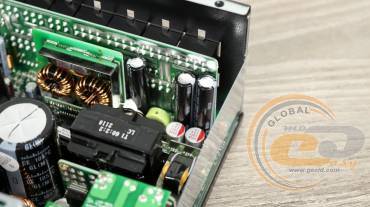

Переходимо до вхідного фільтра. Тут все необхідне на місці: дві котушки індуктивності, варистор для грозозахисту, термистор та реле захист від великих пускових струмів, а також X- та Y-конденсатори.

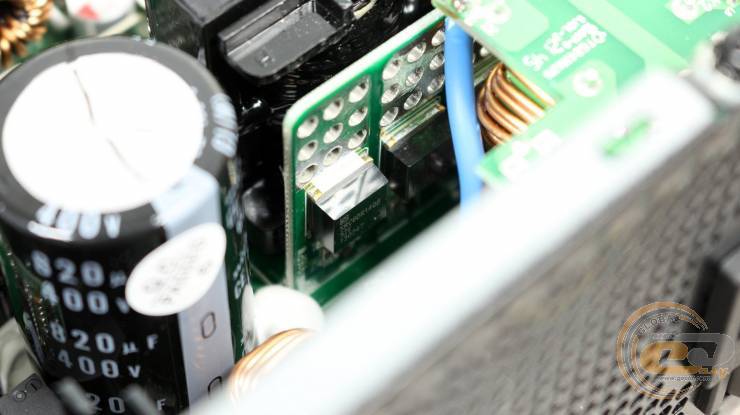

Далі на невеликому радіаторі зафіксовано діодна збірка, щоправда, без видимого маркування. Без охолоджувача для неї явно не обійтися, адже настільки потужне джерело ще й гарантує роботу в широкому діапазоні напруг.

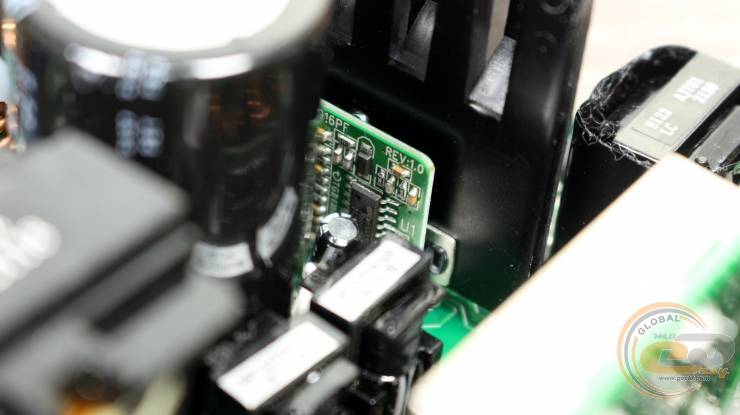

Поруч на дочірній платі розмістився контролер вузла APFC Champion CM6500UNX. Він керує силовими елементами, що закріплені на другому охолоджувачі. Дросель активної корекції коефіцієнта потужності також, природно, є.

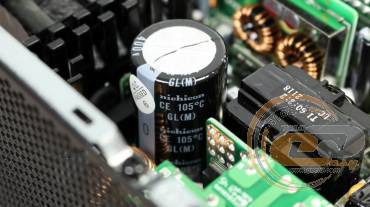

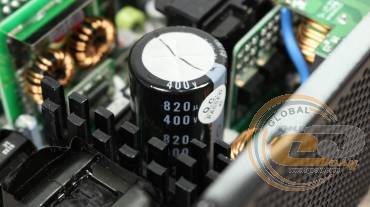

Вхідний конденсатор виготовлений японською компанією Nichicon і може похвалитися гарною репутацією. До того ж у скарбничку його переваг запишемо приналежність до високотемпературної серії до 105°C і досить високою ємністю 820 мкФ.

Ключі первинного кола представлені чотирма транзисторами Sanrise Tech SRC60R140B китайського виробництва. Подібно до молодших версій джерела, тут вони обходяться без радіатора.

В основі Vinga VPS-1000GV2 застосовується високоефективна резонансна повномостова схема full bridge. До складу синхронного випрямляча входять шість польових транзисторів, що охолоджуються за допомогою невеликих металевих гребінців.

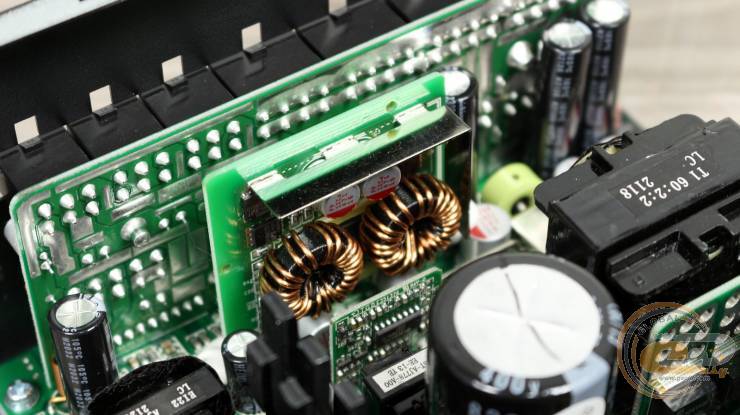

Подібні елементи є і силових елементах DC-DC-перетворювачів. З їх допомогою з каналу +12В отримуємо молодші лінії +3,3В і +5В.

Поруч видно ще меншу плату з чіпом CM6901T6X, який відповідає за роботу головного перетворювача.

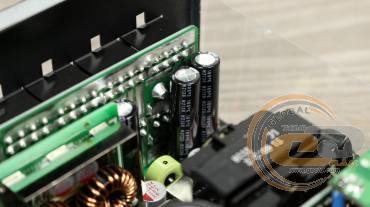

Використовувані в різних вузлах конденсатори заслуговують на похвалу. Це високотемпературні японські електроліти Nichicon, або полімерні елементи. Для повного щастя не вистачає хіба інформації про реалізовані тут захисти.

Крос-навантажувальні характеристики

Що ж, саме час перейти до тестів.

Відповідно до норм стандарту ATX12V, допустимий діапазон відхилень напруги для всіх ліній живлення становить ±5% від їхнього номіналу.

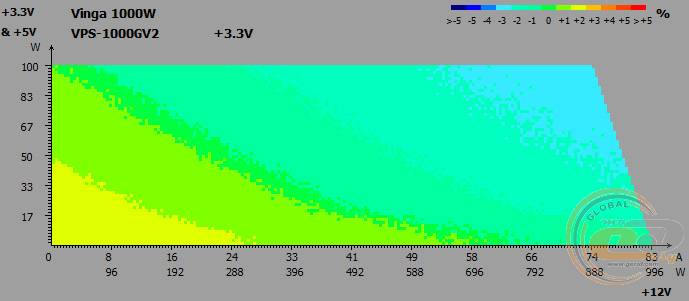

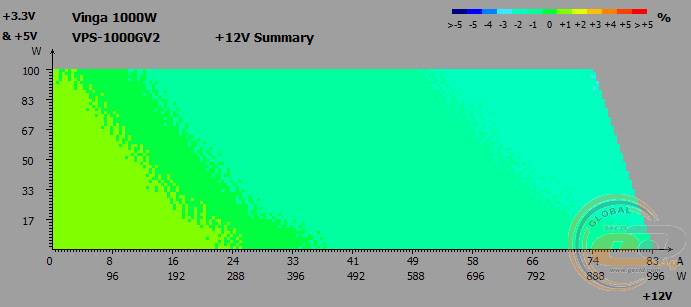

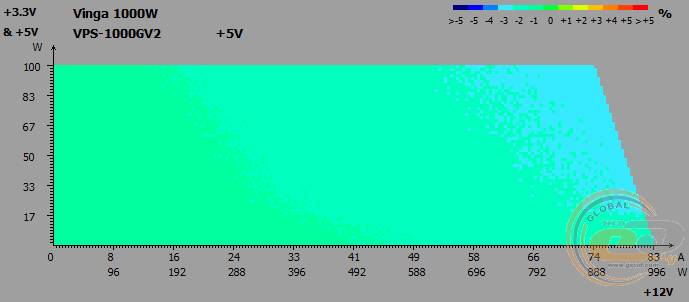

Під час крос-навантажувальних тестів на основних лініях Vinga VPS-1000GV2 було зафіксовано такі відхилення напруги:

  • лінія +3,3В: від -3% до +3%
  • лінія +5В: від -3% до -1%
  • лінія +12В: від -2% до +1%

Діапазон відхилень на всіх трьох лініях тут помітно вже, ніж потрібний стандарт ATX12V – усього ±3% при допуску ±5%.

Шуми та пульсації у всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі норми щодо рівня пульсацій (peak-to-peak):

  • лінії +3,3В та +5В: 50 мВ
  • лінія +12В: 120 мВ

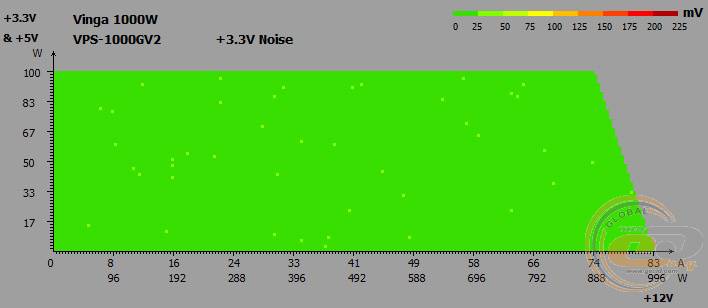

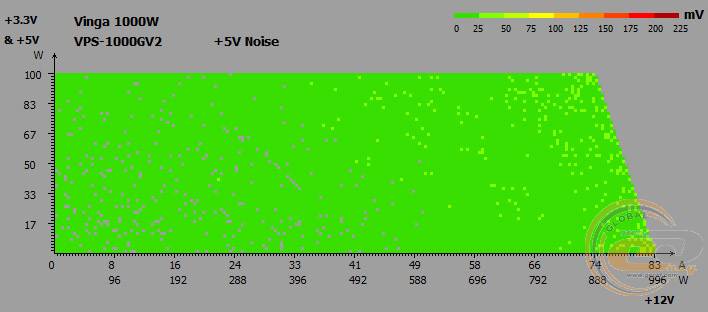

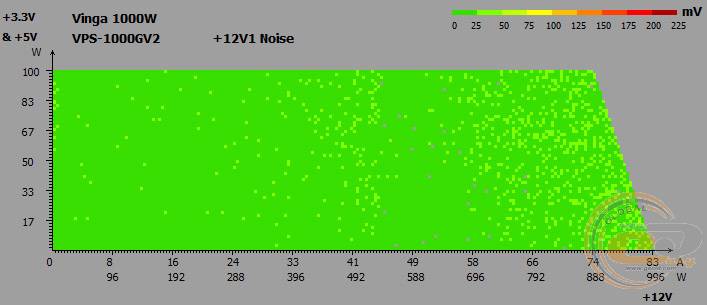

З пульсаціями також є повний порядок. На всьому діапазоні вимірювання на трьох лініях розмах амплітуди (peak-to-peak) знаходиться в межах 25-50 мВ.

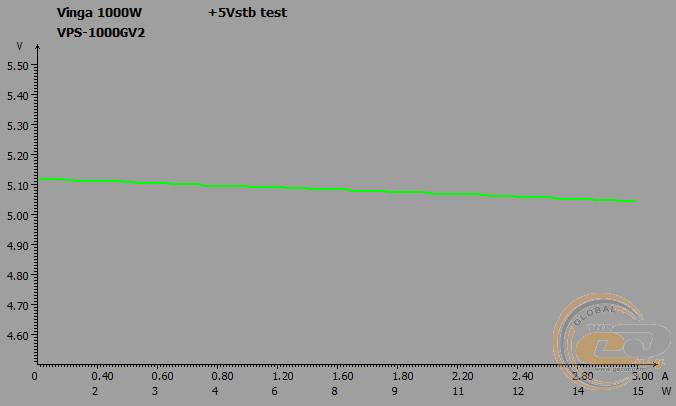

Чергова лінія живлення +5VSB

Стан чергової лінії живлення Vinga VPS-1000GV2, як і інших каналів, порадував. Залежно від навантаження напруга у ньому змінюється у допустимих межах: від 5,12 до 5,04 В.

PFC

Таблиця, яка показує зміну PFC залежно від завантаження джерела живлення:

Навантаження, Вт

55

100

150

200

300

400

500

700

800

1000

Навантаження*, %

6

10

15

20

30

40

50

70

80

100

PFC

0,73

0,83

0,9

0,92

0,95

0,96

0,97

0,97

0,98

0,98

Навантаження* − навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC блока живлення також чудово справляється зі своїм завданням. При споживаній потужності 150 Вт коефіцієнт PFC досяг 0,9, що й потрібно відповідно до стандарту 80 PLUS Gold (0,9 при 50% навантаженні). Максимальне значення 0,98 зафіксовано при навантаженні 800 Вт і вище.

ККД

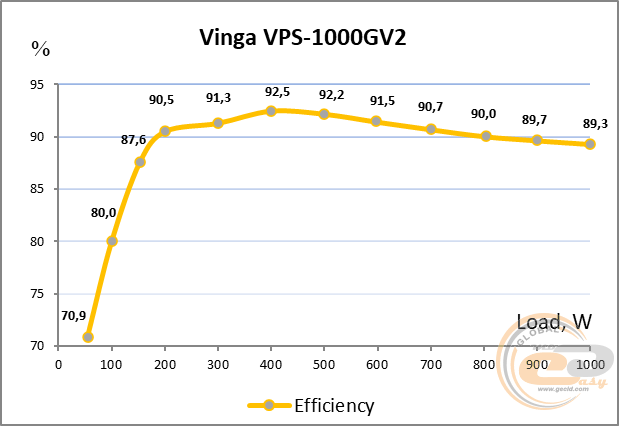

Тест реальної ефективності при різних навантаженнях підтвердив відповідність моделі Vinga VPS-1000GV2 стандарту 80 PLUS Gold для напруги 230 В. При навантаженнях 20%, 50% та 100% від номінальної потужності ККД блока живлення перевищував за 88%, 92% та 88% відповідно.

Система охолодження та температурний режим

Побічно оцінити рівень шуму пристрою можна за швидкістю обертання вентилятора за різної величини навантаження. Інтервал часу, після якого проводилося вимірювання швидкості обертання та подальше збільшення потужності, становив близько двадцяти хвилин. Результати вимірювання позначені точками на графіку. При цьому температура навколишнього середовища джерела живлення становила 25°С. Потрібно відзначити, що повітря всередині корпуса комп'ютера може бути куди гарячіше, зокрема температура 40°С є цілком допустимою. У той же час саме навантаження, створюване комп'ютерною системою, носить змінний характер, що полегшує температурний режим джерела живлення.

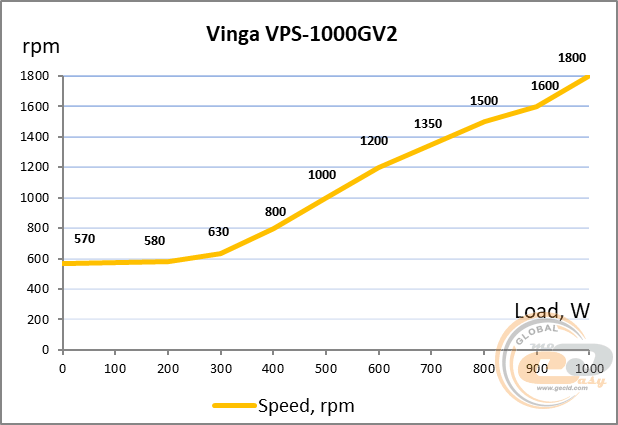

Система охолодження тут налаштована так само, як і в молодших рішеннях. Так, при навантаженні до 300 Вт вентилятор Vinga VPS-1000GV2 майже безшумно обертається зі швидкістю до 630 об/хв. Далі вона плавно підвищується до максимальних 1800 об/хв при номінальному навантаженні. На відрізку до 600 Вт звук від вентилятора тихий, а далі шум підвищується до позначки нижче за середньої. При цьому вона все ще залишається комфортною.

Діапазон навантаження, Вт

Частота обертання вентилятора, об/хв

Рівень шуму

До 300

570 – 630

Майже безшумно

300 – 600

630 – 1200

Тихо

600 – 750

1200 – 1800

Нижче від середнього, комфортний

Тепер про нагрів. Карта температур знімалася після 15 хвилин роботи при постійному навантаженні 900 Вт (90% від номіналу). У такому режимі головний трансформатор прогрівся до 82°C, транзистори в первинному ланцюзі – до 71°C. І, хоча два згадані показники далекі від критичних, але це вже на 13-15°C вище за такі у 750-ватника. А ось решту складових нагрівалися не більше ніж до 60°C.

Сторонні шуми під час роботи блока живлення

Як показала практика, на всьому діапазоні номінальної потужності Vinga VPS-1000GV2 не видає жодних додаткових шумів у вигляді дратівливого писку дроселів або характерного гудіння трансформатора.

OverLOAD

Подібно до молодших рішень, тестувати новинку на перевантаження ми не наважилися.

Практичні випробування на реальній конфігурації

Для побудови реальної комп'ютерної системи було задіяно потужний 8-ядерний процесор Intel Core i7-10700K без розгону. В якості відеоприскорювачів ми використовували PowerColor Radeon RX 6800 XT Red Dragon та ASUS ROG Strix GeForce RTX 2080 Ti OC. TDP кожного їх близький до 250-300 Вт.

Материнська плата

MSI MAG Z490 TOMAHAWK (Socket LGA1200, Z490)

Процесор

Intel Core i7-10700K (Socket LGA1200, 8/16 x 3,8 – 5,1 ГГц; 125 Вт TDP)

Кулер

Noctua NH-U14S

Оперативна пам'ять

2x8 ГБ DDR4-4000 Kingston Fury Renegade (KF4000C19D4/8GX)

Відеокарти

PowerColor Radeon RX 6800 XT Red Dragon 16 ГБ GDDR6 (x16 PCIe 4.0)
ASUS ROG Strix GeForce RTX 2080 Ti OC (x4 PCIe 3.0)

Накопичувач

Kingston SUV500 480 ГБ

Ватметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Вимірювання проводилися у двох режимах: «Простій» та «Максимальне завантаження», яке створювалося за допомогою стрес-тестів AIDA FPU та GPUs. Під час тестування загальне енергоспоживання системи вимірювалося за допомогою приладу Seasonic PowerAngel, напруга на лініях живлення +12В, +5В та +3,3В фіксувалося за допомогою мультиметра MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях були отримані такі значення:



Vinga VPS-1000GV2

Vinga VPS-750GV2

ZALMAN MegaMax 800W v2

Режим

Величина, В

Відхилення, %

Величина, В

Відхилення, %

Величина, В

Відхилення, %

+12В

Idle

12,15

+1,3

12,20

+1,7

12,26

+2,2

Burn

12,18

+1,5

12,23

+1,9

11,84

-1,4

+5В

Idle

5,01

+0,2

5,00

-

5,14

+2,8

Burn

5,05

+1,0

5,04

+0,8

5,19

+3,8

+3,3В

Idle

3,37

+2,1

3,35

+1,5

3,36

+1,8

Burn

3,39

+2,7

3,38

+2,4

3,36

+1,8

Вхідне енергоспоживання, Вт

Idle

48

47

48

Burn

715

702

764

Показники кіловатника дуже близькі до таких, як у 750-ватного рішення - спорідненість. Так, відхилення настільки ж незначні, а просідання і зовсім не спостерігалося. А особливо яскраво парочка від Vinga виглядає на тлі рішення із груповою стабілізацією та «білим» сертифікатом 80 PLUS. Так, перевага помітно й у менших відхиленнях вихідної напруги, й у нижчому енергоспоживання.

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додаток до всього перерахованого вище, блок живлення Vinga VPS-1000GV2 порадує свого власника низьким енергоспоживанням у вимкненому стані (2 Вт) комп'ютера і в сплячому режимі (2 Вт).

Підсумок

Кіловатний блок живлення Vinga VPS-1000GV2 багато в чому схожий на молодші моделі потужністю 750 і 850 Вт. З одного боку, це великий плюс – усередині нас очікують японські конденсатори, FDB-підшипник вентилятори та повномостова топологія. При цьому маємо стабільні вихідні показники з невеликими відхиленнями від номіналів ліній, мінімальні пульсації, а також гарний баланс між нагріванням компонентів та акустичним комфортом. У всьому цьому ні до чого причепитися.

З іншого боку, кількість роз'ємів тут така сама, як і у 850-ватника. А всього пара PCIe буде недостатньо за бажання підключити три відеокарти з парою роз'ємів живлення. Нажаль, адже саме для такої мети зазвичай купують настільки потужні моделі джерел.

У результаті 1000-ватний Vinga VPS-1000GV2 має масу переваг і, враховуючи порівняно доступну вартість, обов'язково знайде свого покупця. Але для більшості простих смертних користувачів, майнери не в рахунок, з головою вистачить і можливостей доступніших 750-ватного Vinga VPS-750GV2 і 850-ватного Vinga VPS-850GV2.

Переваги:

  • високий рівень ККД (80 PLUS Gold)
  • велика потужність при компактних габаритах 140x150x86 мм
  • сучасна схемотехніка та якісна елементна база з використанням японських конденсаторів
  • відмінний стан напруги на лініях живлення +12В, +5В та +3,3В з мінімальними відхиленнями при зміні навантаження
  • дуже низькі пульсації
  • роздільна система стабілізації живлення
  • можливість роботи в широкому діапазоні напруги мережі
  • низьке енергоспоживання у сплячому режимі та у вимкненому стані комп'ютера
  • повністю модульна система кабелів
  • усі кабелі виготовлені у вигляді зручних та гнучких шлейфів
  • вентилятор на основі гідродинамічного підшипника
  • досить тиха та ефективна система охолодження

Особливості:

  • немає інформації про застосовувані захисти
  • враховуючи велику потужність, хотілося б ще пару PCIe для підключення третьої відеокарти


Автор: Олесь Пахолок
Переклад:
Лілія Масюк

Висловлюємо подяку компанії BRAIN Computers, офіційному представникові Vinga, за наданий для тестування блок живлення.
