Огляд блока живлення Super Flower LEADEX III Gold 650W: перше знайомство

Багатьма вітчизняними покупцями компанія Super Flower Computer Inc. сприймається як новий гравець на ринку. Насправді ж її історія почалася в далекому 1991 році, тому досвіду їй не позичати. Виготовлення джерел живлення та інших пристроїв налагоджено в материковому Китаї, а їх розробкою займаються в штаб-квартирі на острові Тайвань.

Super Flower LEADEX III Gold 650W

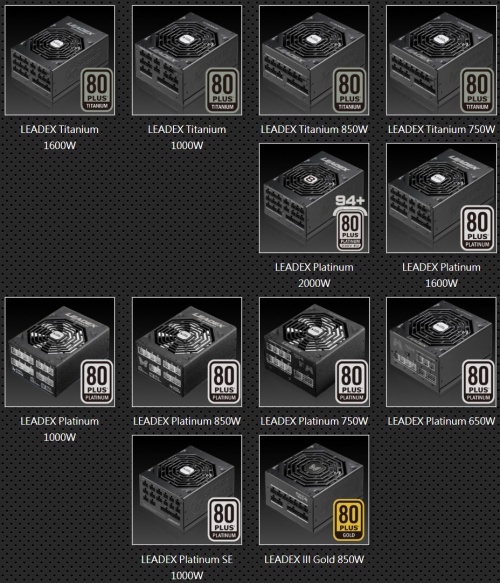

Різноманітність асортименту виробника просто величезна. Серед них «титанові» (750 - 1600 Вт) і «платинові» (450 - 2000 Вт) рішення,...

Super Flower LEADEX III Gold 650W

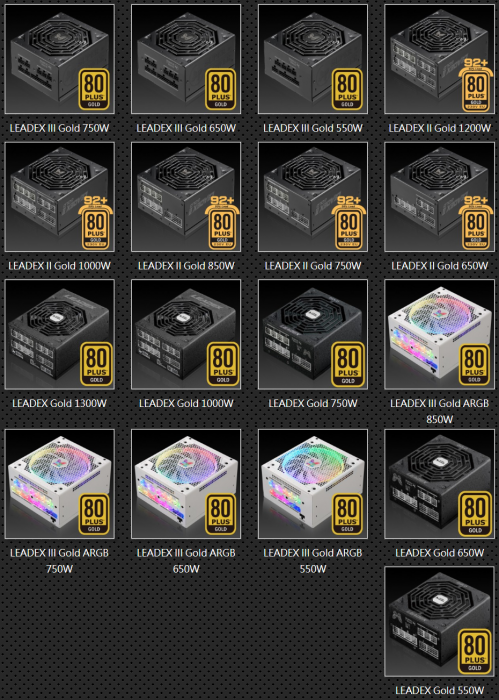

...«золоті» БЖ у строгих чорних і яскравих білих корпусах, та ще й з LED-підсвічуванням (550 - 1300 Вт),...

Super Flower LEADEX III Gold 650W

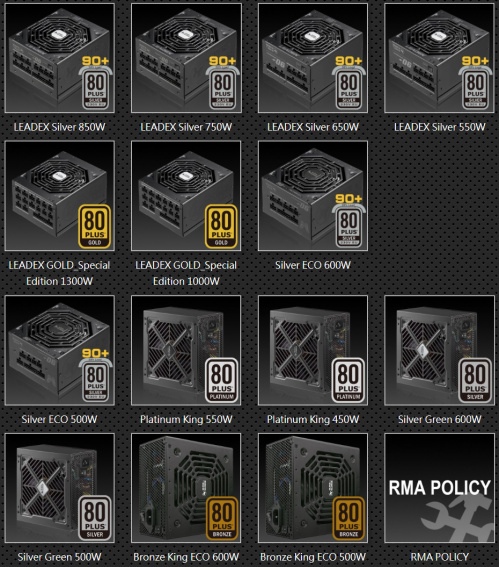

...а також більш доступні «срібні» (500 - 850 Вт) і «бронзові» (500 - 600 Вт) джерела.

Super Flower LEADEX III Gold 650W

До нас же потрапив середнячок на тлі згаданих вище пристроїв - Super Flower LEADEX III Gold 650W. Чим примітний цей 650-ватник? Давайте дізнаємося!

Специфікація

Модель

Super Flower LEADEX III Gold 650W

(SF-650F14HG)

Тип

ATX12V v2.32 / EPS 2.92

Максимальна потужність, Вт

650

Потужність по каналу +12В, Вт

649,2

Потужність ліній +3,3В и +5В, Вт

100

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

20

Максимальний вихідний струм каналу +5В, А

20

Максимальний вихідний струм каналу +12В, А

54,1

Максимальний вихідний струм каналу -12В, А

0,5

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

3,0

Вхідна напруга, В

100 − 240

Частота, Гц

50 – 60

Вхідний струм, А

10

ККД, %

До 90

Сертифікований 80PLUS

Gold

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

>90

PCIe-роз'ємів

4 (6+2-контактні)

Модульний

Да

Розміри вентилятора, мм

130 х 130 х 25

Тип підшипника вентилятора

FDB (гідродинамічний)

Захисти

OPP, OVP, UVP, OCP, OTP, SCP

Розміри (Д х Ш х В), мм

160 х 150 х 86

Вес, кг

2,7

Сайт виробника

Super Flower

Сторінка продукту

Упаковка і комплект постачання

Коробка рясніє інформацією. Тут дійсно є чим похвалитися. Також на боковинах в подробицях описані три режими роботи вентилятора - настільки багато деталей з боку виробника зустрічається рідко.

Super Flower LEADEX III Gold 650W

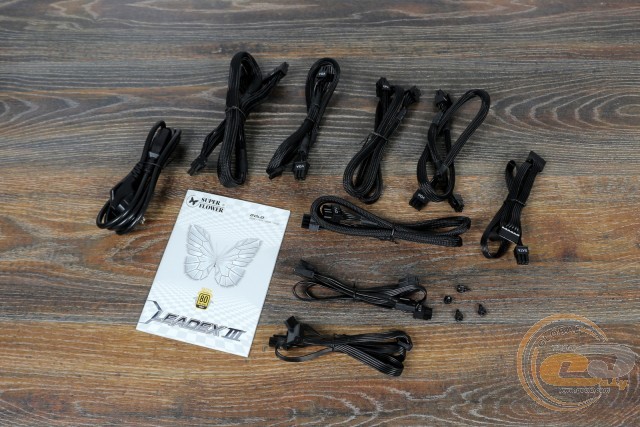

Звичайна для модульного джерела комплектація має:

  • мережевий шнур живлення;
  • кабелі, що підключаються;
  • фігурні гвинти для кріплення БЖ усередині корпуса;
  • інструкція для користувача.

Ніяких мішечків для невикористовуваних кабелів немає - для цього цілком згодиться сама коробка, яку так чи інакше доведеться зберігати до закінчення гарантії.

Зовнішній вигляд

Super Flower LEADEX III Gold 650W

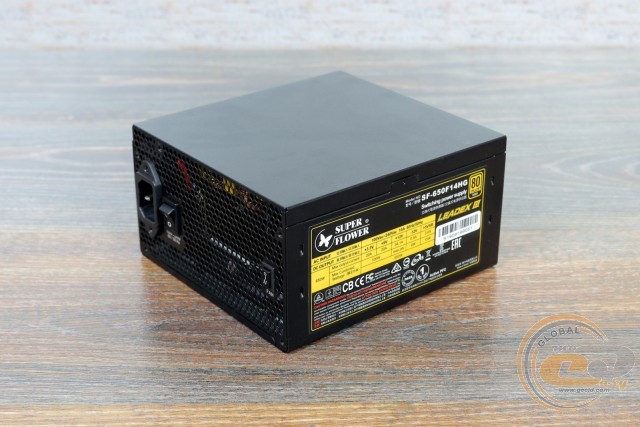

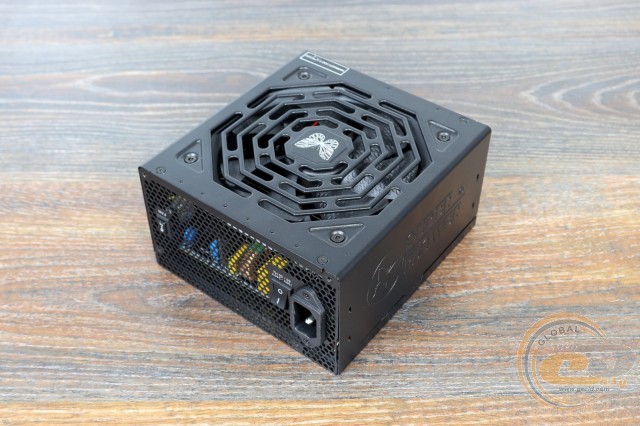

Логотипом компанії Super Flower є метелик, а не квітка. Він і прикрашає нашого підопічного - погодьтеся, вельми оригінально. В іншому ж маємо звичні розміри 160 х 150 х 86 мм і практичне чорне матове забарвлення.

Super Flower LEADEX III Gold 650W

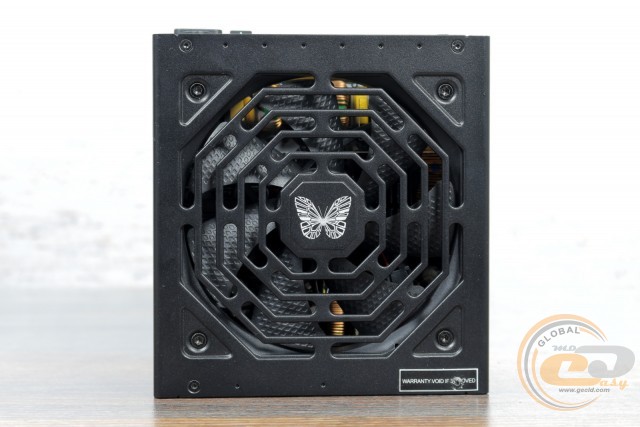

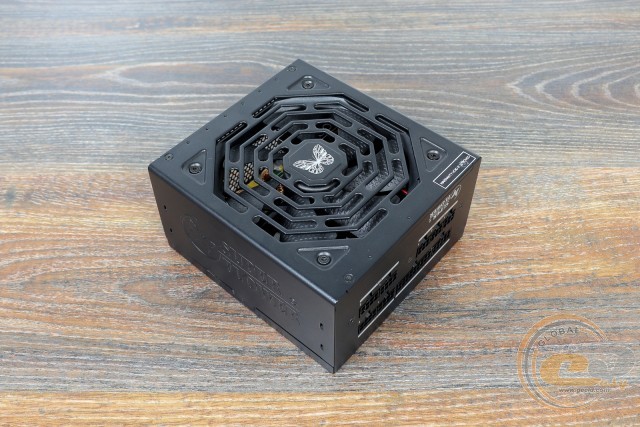

Штампована решітка Super Flower LEADEX III Gold 650W є незнімною. Її восьмигранне виконання разом із Torx-гвинтами виглядає свіжо. Правда, подібна викрутка напевно знайдеться не у всіх. Ну да ладно - все одно гарантійна наклейка каже «стоп» цікавості покупця. Але, звичайно ж, не нам.

Super Flower LEADEX III Gold 650W

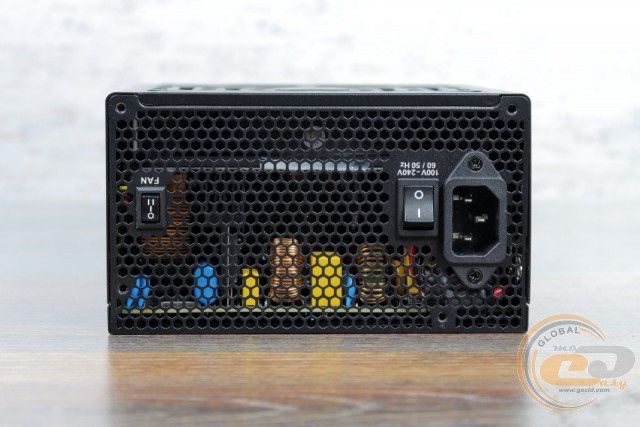

Тил корпуса усіяний сотами. Крім традиційного вхідного роз'єму і вмикача, тут є ще один трьохпозиційний перемикач режимів роботи вентилятора. Далі ми про них обов'язково розповімо.

Super Flower LEADEX III Gold 650W

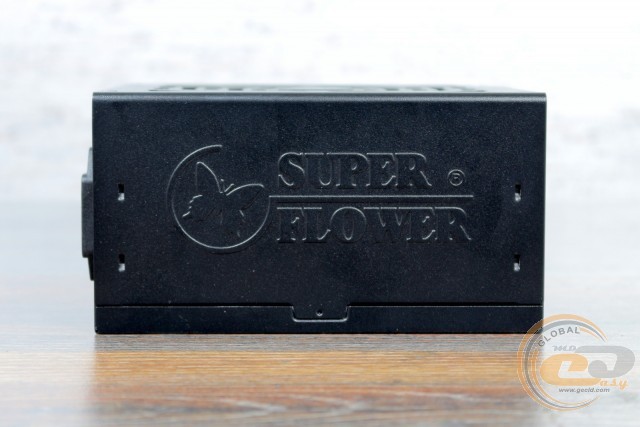

Одна з боковин позбавлена будь-якої корисної інформації, зате містить фірмову перфорацію з логотипом.

Super Flower LEADEX III Gold 650W

Велика панель навпроти вентилятора взагалі не представляє інтересу.

Super Flower LEADEX III Gold 650W

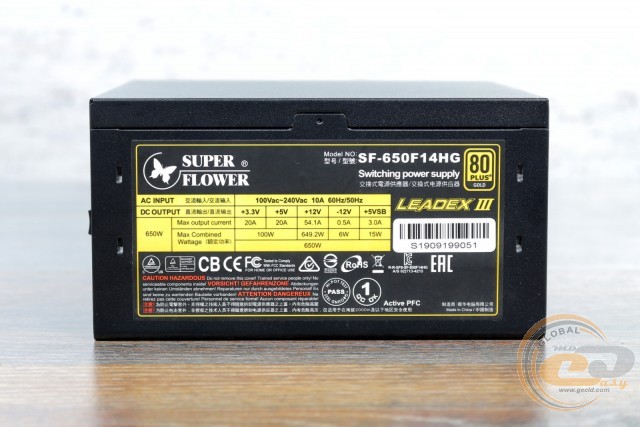

Чого не можна сказати про другу боковину. Наклейка говорить про використання єдиної лінії +12В з потужністю 649,2 Вт, а також 100 Вт для більш дрібних каналів +3,3 В і +5 В (по 20 А на кожен). Це цілком очікувані показники для сучасного «золотого» джерела.

Super Flower LEADEX III Gold 650W

Усі кабелі Super Flower LEADEX III Gold 650W є знімними. Багатожильні ATX, ATX12V і PCIe представлені наборами круглих дротів у нейлоновому обплетенні. Периферійні виконані у вигляді ще більш зручних у роботі шлейфів. Усі вони мають звичний калібр 18 AWG (1,024 мм у діаметрі з площею перетину 0,823 мм 2) і достатню довжину.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина дротів до роз'єма (роз'ємів), см

20+4-контактний ATX

1

58

4+4-контактний ATX12V

2

70

два 6+2-контактних PCIe

2

55-65

три SATA

2

55-70-80

чотири PATA

1

55-65-75-85

Основні конектори живлення представлені 20+4-контактним ATX і парою 4+4-контактних ATX12V. Останні заживлять навіть Hi-End-системи на базі платформ AMD Socket TR4 і Intel Socket LGA2066. Є також чотири роз'єми PCIe в 6+2-контактному виконанні для підключення пари відеокарт. А для периферії в цілому маємо 6 SATA і 4 PATA на трьох окремих дротах.

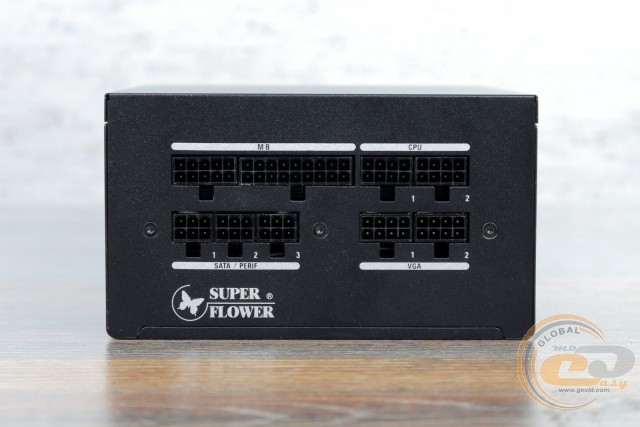

Усі роз'єми на корпусі підписані і мають різну форму контактів конекторів, тому проблем з підключенням бути не повинно. У разі необхідності можна буде легко замінити кабелі, адже роз'єми виконані у звичній конфігурації.

Внутрішня будова

Зануримося всередину?

Super Flower LEADEX III Gold 650W

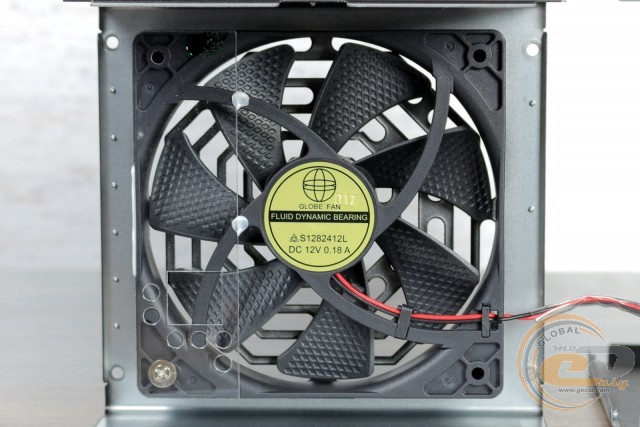

Крім оригінальної форми лопатей, вентилятор Globe Fan S1282412L відрізняється незвичним типорозміром - 130 х 130 х 25 мм. Знайти йому заміну буде непросто. Правда, особливих причин турбуватися про це немає - в основі пропелера лежить довговічний FDB-підшипник. Енергоспоживання становить 2,16 Вт (12 В при 0,18 А). Також відзначимо застосування прозорої пластини з додатковими вирізами для обдування компонентів, що нагріваються.

Super Flower LEADEX III Gold 650W

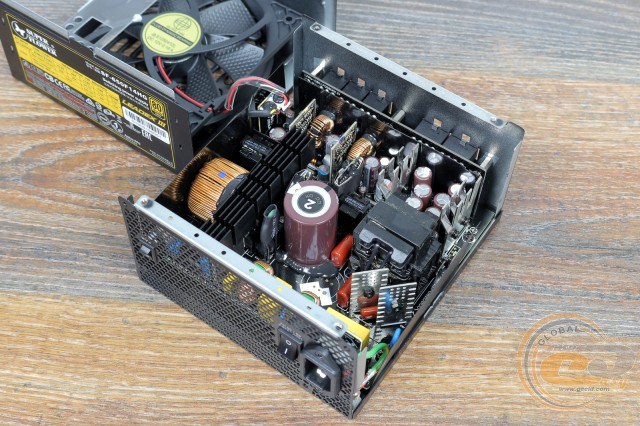

Пасивне охолодження Super Flower LEADEX III Gold 650W складається з великого чорного радіатора в первинному ланцюзі і чотирьох блискучих поменше, розташованих ближче до трансформатора. Для «золотого» рішення такої їх кількості повинно бути цілком достатньо.

Super Flower LEADEX III Gold 650W

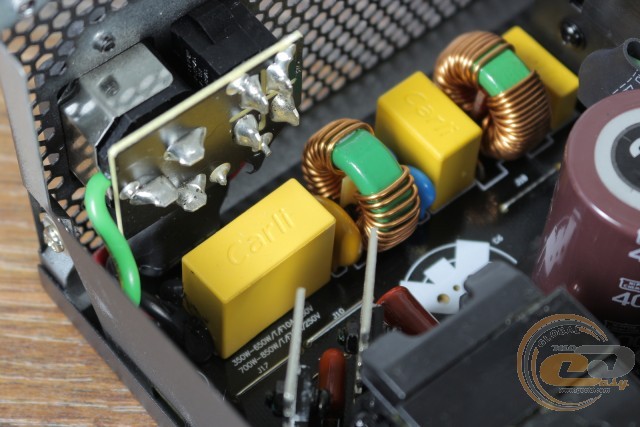

Відразу за вхідним роз'ємом будь-якого поважаючого себе БЖ розташований електромагнітний фільтр. У даному разі слідів економії немає: є пара дроселів, два X- і чотири Y-конденсатори, запобіжник і варістор.
