Огляд і тестування блока живлення Seasonic X-1050

Кіловатні рішення можна по праву назвати вінцем інженерної думки будь-якої компанії, яка займається випуском блоків живлення. Адже саме в них виробнику вдається реалізувати весь потенціал застосовуваних платформ і всі свої напрацювання в цій області. Природно, у таких умовах питання ціни відходить на задній план. Усі прекрасно розуміють, що блоки живлення подібної  потужності, по-перше, чисто фізично не можуть коштувати дешево, по-друге, створюються переважно для ентузіастів комп'ютерної техніки, а не для масового користувача.

Seasonic X-1050 (Seasonic SS-1050XM2)

До таких пристроїв і належить модель Seasonic X-1050, про яку піде мова в даному огляді. Як і інші представники серії Seasonic X, недавно вона піддалася модернізації, причому досить ґрунтовній – відбулася зміна платформи. При цьому оновлена версія одержала й новий номенклатурний індекс – Seasonic SS-1050XM2.

Специфікація:

Модель

Seasonic X-1050

(Seasonic SS-1050XM2)

Тип

ATX12V v2.31

Номінальна потужність, Вт

1050

Потужність по каналу 12В, Вт

1044

Потужність ліній +3,3В і +5В, Вт

150

Кількість ліній +12В

1

Виходи, А

+3,3В

25

+5В

25

+12В

87

-12В

0,5

+5Vsb (чергова лінія живлення)

3

Вхідна напруга живлення, В

100 − 240

Частота, Гц

50 − 60

Вхідний струм, А

6,5 − 13

ККД, %

> 88

Сертифіковано 80 PLUS

Gold

Коефіцієнт потужності (PF), %

99

Метод компенсації коефіцієнта потужності

Активний

Конфігурація системи вихідних кабелів

Повністю модульні кабелі

Кількість роз’ємів PCIe

8 (6+2-контактні)

Розміри вентилятора, мм

120 х 120 х 25

Регулятор швидкості обертання вентилятора

Є (S3FC)

Рівень шуму, дБ

Підтримка енергозберігаючих станів C6 / C7 (Intel Haswell Ready)

Так

Відповідність екологічним нормам, електромагнітна безпека та сумісність (EMI/EMC)

CB, CCC, TUV, cTUVus, BSMI, CE, FCC, C-tick, RoHS, WEEE, ErP Lot 6 2013, Energy Star 5.0, REACH

Захисти

OVP, UVP, OPP, SCP, OCP, OTP

Розміри, мм

190 х 150 х 86

Гарантія, років

7

Час напрацювання на відмову, годин

150 000

Сайт виробника

Seasonic

Сторінка продукту

Seasonic X-1050

Упаковка та комплект поставки

Seasonic X-1050 (Seasonic SS-1050XM2)

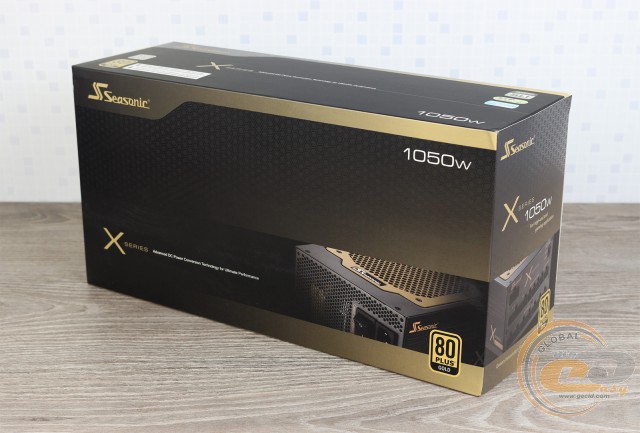

Блок живлення Seasonic X-1050 упакований в коробку середніх розмірів, яка витримана у традиційних для серії Seasonic X золотисто-чорних кольорах. На її сторонах користувач може виявити вичерпну інформацію не тільки про характеристики самого пристрою, але також і про особливості реалізації його окремих вузлів.

Seasonic X-1050 (Seasonic SS-1050XM2) Seasonic X-1050 (Seasonic SS-1050XM2)

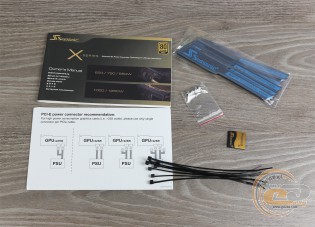

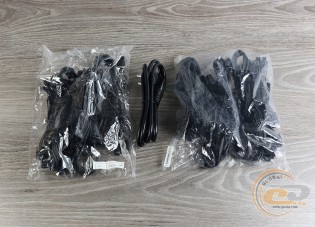

У комплект поставки включені всі необхідні компоненти, які можуть знадобитися користувачу під час підключення новинки і її подальшої експлуатації, а саме:

  • мережевий шнур живлення;
  • комплект модульних кабелів;
  • гвинти для кріплення;
  • хомути та багаторазові стяжки на липучках;
  • наклейка з логотипом виробника.

Seasonic X-1050 (Seasonic SS-1050XM2)

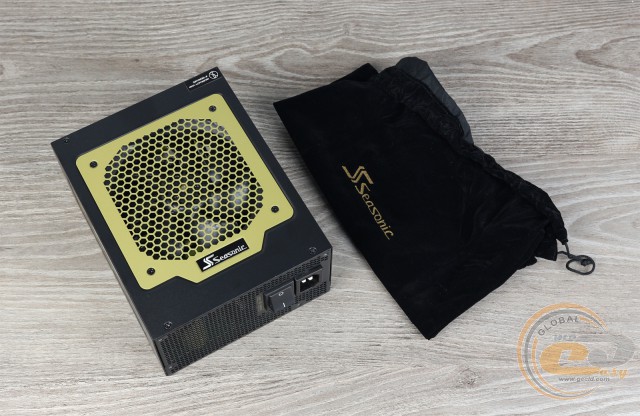

Сам же блок живлення поміщений в оксамитовий мішечок з логотипом компанії.

Зовнішній вигляд

Seasonic X-1050 (Seasonic SS-1050XM2) Seasonic X-1050 (Seasonic SS-1050XM2)

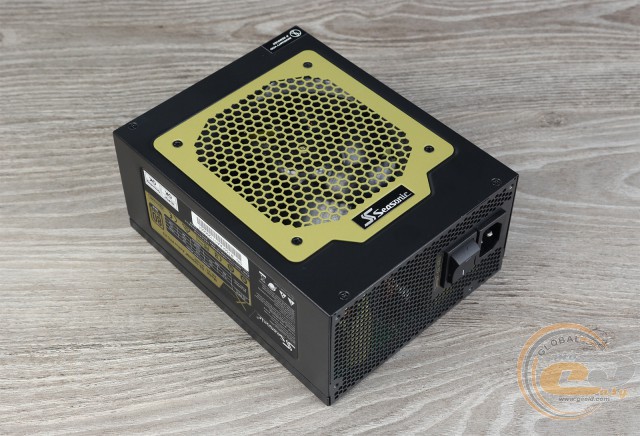

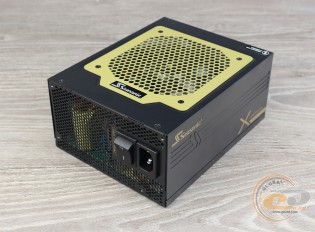

У зовнішньому вигляді моделі Seasonic X-1050 легко вгадуються риси кіловатних рішень від Sea Sonic Electronics. По-перше, це збільшені габарити (190 х 150 х 86 мм замість стандартних 160 х 150 х 86 мм), по-друге – фірмова вентиляційна решітка, пофарбована в золотистий колір. Як завжди, до якості складання корпусу немає ніяких питань: панелі виконані з товстої сталі, добре оброблені й щільно підігнані одна до одної.

Seasonic X-1050 (Seasonic SS-1050XM2)

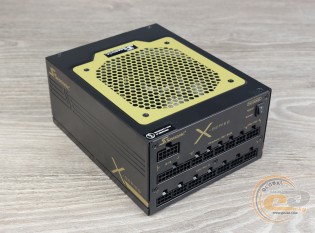

Система вихідних кабелів має повністю модульну конфігурацію, що суттєво спрощує складання ПК, особливо якщо мова йде про продуктивну конфігурацію з кількома відеокартами та масою периферійних пристроїв.

Seasonic X-1050 (Seasonic SS-1050XM2)

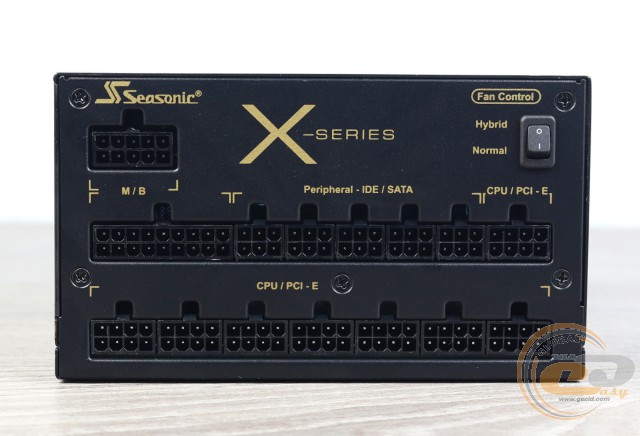

Усього ж на задню панель винесено 15 роз’ємів, які мають наступне призначення:

  • 18-контактний і 10-контактний («M/B») − для живлення материнської плати;
  • п'ять 6-контактних («Peripheral IDE / SATA») − для живлення периферії;
  • вісім 8-контактних («CPU / PCI-E») − для додаткового живлення процесора та відеокарт.

У правому верхньому куті можна також виявити перемикач «Fan Control», відповідальний за вибір схеми роботи системи охолодження.

Seasonic X-1050 (Seasonic SS-1050XM2)

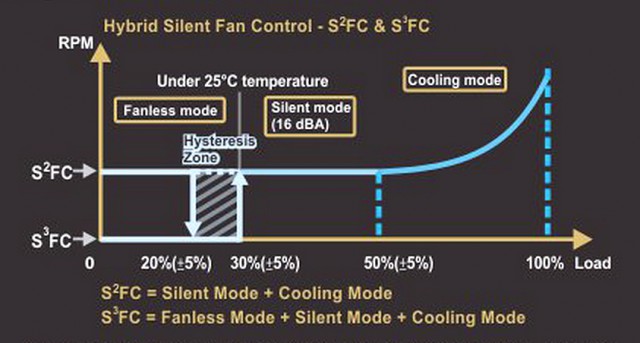

У гібридному режимі (положення «Hybrid») вентилятор починає обертатися тільки тоді, коли температура усередині блока живлення досягне певної позначки. Зазвичай це трапляється при навантаженнях 25-35% від номінальної потужності. Хоча при бажанні поріг старту вентилятора можна змістити і далі. Для цього достатньо організувати хорошу циркуляцію повітря усередині комп'ютерного корпусу.

Також відзначимо, що в алгоритмі роботи системи охолодження S3FC з'явилася так звана зона гістерезису, яка дозволяє уникнути ситуації з постійним ввімкненням / вимиканням вентилятора при низьких навантаженнях. Таке нововведення повинне додатково поліпшити акустичні властивості блока живлення, не позначившись при цьому на ефективності його охолодження, а також продовжити ресурс роботи встановленої тут вертушки.

Якщо ж перевести перемикач у положення «Normal», то вентилятор почне обертатися відразу ж після ввімкнення ПК. Даний варіант може пригодитися у випадках, коли Seasonic X-1050 планується використовувати в середовищі з підвищеною температурою або в складі оверклокерського стенду.

Seasonic X-1050 (Seasonic SS-1050XM2)

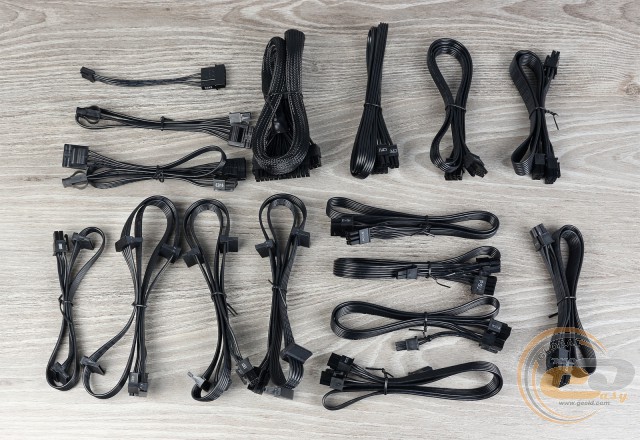

Усі провідники, за винятком кабелю для живлення материнської плати, зроблені у вигляді гнучких довгих шлейфів, що значно спрощує їхнє приховане укладання всередині корпусу. При цьому конектори на них розташовані так, щоб для підключення комплектуючих використовувалася мінімальна кількість кабелів. У результаті й збірка буде виглядати більш акуратною, і циркуляція повітря покращиться.

Для підведення живлення до материнської плати призначений стандартний роз’єм ATX (20+4-контактний) і пара ATX12V (8-контактний і 4+4-контактний). А от для підключення відеокарт виробник передбачив відразу 8 конекторів PCIe, причому все в 6+2-контактному виконанні. Кількість доступних периферійних роз’ємів (PATA і SATA) також вражає: 5 і 14 відповідно. Одним словом, купивши Seasonic X-1050, проблема можливості підключення тих або інших пристроїв відпаде раз і назавжди.

Усі доступні типи роз’ємів, а також довжина проводів, на яких вони розташовані, наведені в таблиці:

Типи роз’ємів

Кількість

Довжина проводів до роз’єму (роз’ємів), см

Модульні (від’єднувані) кабелі

20+4-контактний роз’єм живлення ATX

1

60

4+4-контактний роз’єм живлення ATX12V

1

65

8-контактний роз’єм живлення ATX12V

1

65

6+2-контактний роз’єм PCIe

4

60

два 6+2-контактні роз’єми PCIe

2

55-65

три роз’єми PATA

1

40-50-65

два роз’єми PATA

1

30-40

чотири роз’єми SATA

3

40-50-65-75

два роз’єми SATA

1

30-40

перехідник PATA-FDD

1

10

Seasonic X-1050 (Seasonic SS-1050XM2)

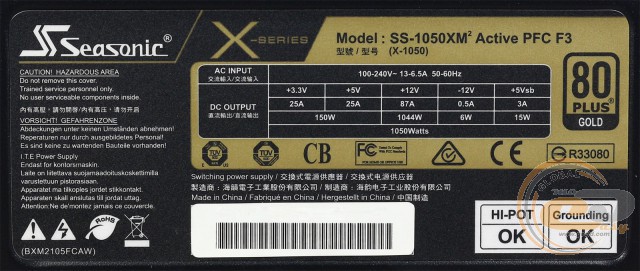

Перед тим як перейти до аналізу апаратної платформи, пропонуємо поглянути на електротехнічні характеристики блока живлення, зазначені на етикетці. Його номінальна потужність становить 1050 Вт, при цьому практично на таке ж значення розрахований і канал +12В, який виконаний у вигляді однієї 87-амперної лінії. Так що зі встановленням та подальшим розгоном продуктивного процесора й відеокарт у користувача не повинно виникнути ніяких проблем. Те ж саме можна сказати і про інші комплектуючі: сумарної потужності ліній +3,3В і +5В в 150 Вт буде цілком достатньо для підведення живлення до периферійних пристроїв.

Важливо відзначити, що Seasonic SS-1050XM2 здатний працювати в широкому діапазоні вхідних напруг (100 – 240 В). Тобто в умовах нестабільної електромережі можна буде обійтися без зовнішніх стабілізаторів живлення.

Внутрішнє обладнання

Seasonic X-1050 (Seasonic SS-1050XM2) Seasonic X-1050 (Seasonic SS-1050XM2)

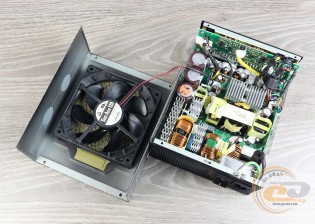

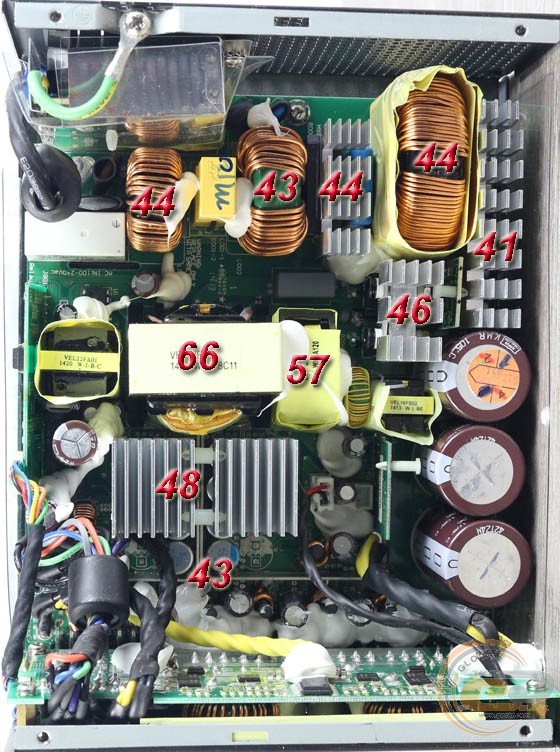

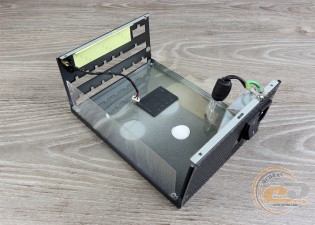

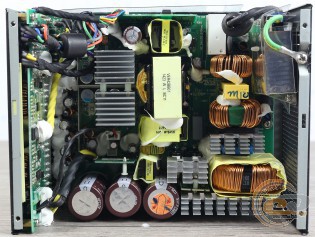

Незважаючи на присутність у номенклатурній назві тестованої моделі позначення «XM2», побудована вона на платформі Seasonic XP3, яка з успіхом застосовується в кіловатних рішеннях серії Seasonic Platinum. На сьогоднішній день це найпрогресивніша схемотехніка в арсеналі компанії Sea Sonic Electronics, і встановлюється вона тільки в пристрої топового рівня.

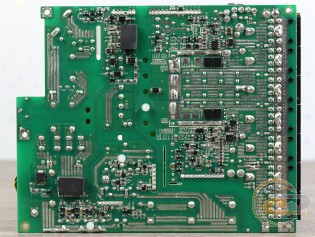

Seasonic X-1050 (Seasonic SS-1050XM2) Seasonic X-1050 (Seasonic SS-1050XM2)

Система охолодження блока живлення представлена 120-мм вентилятором SANYO DENKI 9S1212H403 потужністю 4,68 Вт, основаним на двох підшипниках кочення, і чотирма алюмінієвими радіаторами. Три з них встановлені у високовольтній частині й служать для відведення тепла від силових елементів діодного мосту, APFC і головного перетворювача. Ще один використовується для охолодження транзисторів, які беруть участь у формуванні напруги +12В та встановлені на тильній стороні друкованої плати. Вони ж контактують із кришкою блока живлення через шар теплопровідного матеріалу, тим самим перетворюючи весь його корпус в один великий радіатор.

Seasonic X-1050 (Seasonic SS-1050XM2) Seasonic X-1050 (Seasonic SS-1050XM2)

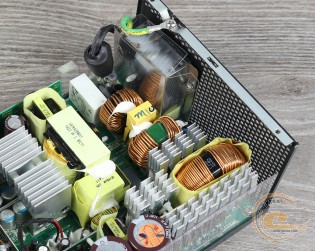

З не меншою старанністю підійшли інженери й до розробки інших вузлів новинки. Так, на вході встановлений повноцінний фільтр електромагнітних перешкод (три X- і шість Y-конденсаторів, три дроселі та варистор); діодний міст складається із двох збірок; головний перетворювач побудований за високоефективною резонансною схемою із двома парами силових ключів (4 х Infineon 5R399P); абсолютно всі конденсатори виготовлені японською компанією Nippon Chemi-Con і належать до високотемпературної серії (до 105°).

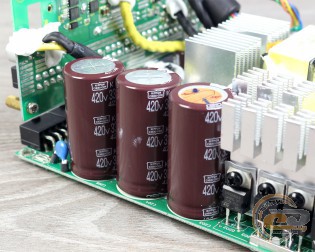

Окремого згадування заслуговують накопичувальні конденсатори високовольтного кола, сумарна ємність яких становить 990 мкФ – прекрасний показник для пристрою потужністю 1050 Вт.

Seasonic X-1050 (Seasonic SS-1050XM2) Seasonic X-1050 (Seasonic SS-1050XM2)

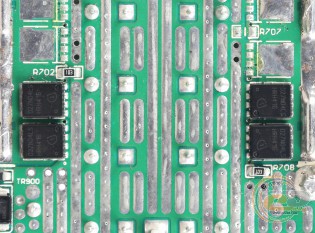

Низьковольтна частина моделі Seasonic X-1050 являє собою синхронний випрямляч: за допомогою потужних транзисторів (4 х Infineon 027N04LS) формується лінія +12В, з якої надалі виходять напруги +3,3В і +5В.

Seasonic X-1050 (Seasonic SS-1050XM2) Seasonic X-1050 (Seasonic SS-1050XM2)

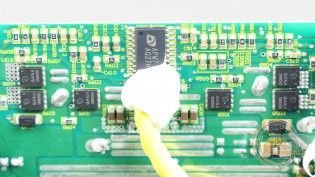

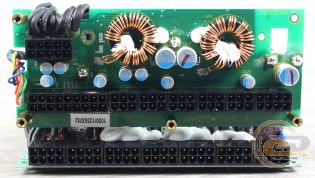

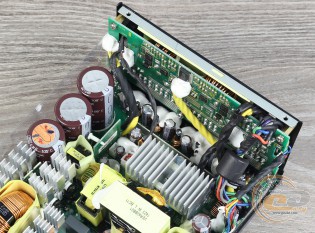

В останньому випадку група відповідних силових елементів (6 x Infineon BSC0906NS), а також компоненти LC-фільтрів розташовані безпосередньо на платі з модульними роз’ємами. Така конструкція не тільки спрощує розробку й виробництво блока живлення, але також дозволяє уникнути втрат енергії на підведених лініях. Відзначаємо, що в даній моделі використаний роздільний принцип стабілізації напруг (характер навантаження на канал +12В не впливатиме на стан каналу +5В і навпаки), а для фільтрації пульсацій застосовуються переважно твердотільні конденсатори (330 мкФ х 16 В, 470 мкФ х 16 В і 560 мкФ х 6,3В).

Seasonic X-1050 (Seasonic SS-1050XM2) Seasonic X-1050 (Seasonic SS-1050XM2)

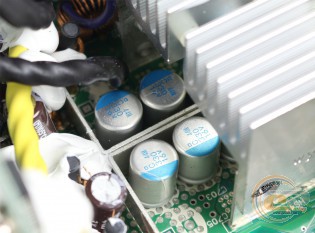

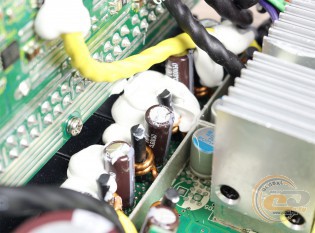

Крім них, на лінії +12В ми виявили ще й кілька елементів з рідким електролітом (1000 мкФ х 16 В). Такий підхід до організації системи згладжування перешкод на виходах блока живлення не може не радувати. До того ж, як ми вже відзначали вище, усі конденсатори мають японське коріння, а виходить, свої характеристики вони зможуть демонструвати на тривалому відрізку часу. Недарма гарантійний термін на дану модель із п'яти років збільшений до семи.

Seasonic X-1050 (Seasonic SS-1050XM2)

В Seasonic SS-1050XM2 передбачений повний перелік необхідних захистів:

  • захист від підвищеної напруги (OVP);
  • захист від зниженої напруги (UVP);
  • захист від короткого замикання (SCP);
  • захист від перевантаження за потужністю (OPP);
  • захист від перевантаження за струмом кожного каналу (OCP);
  • захист від перегрівання (OTP).

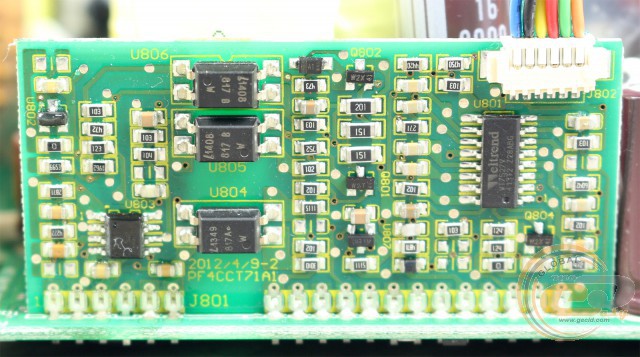

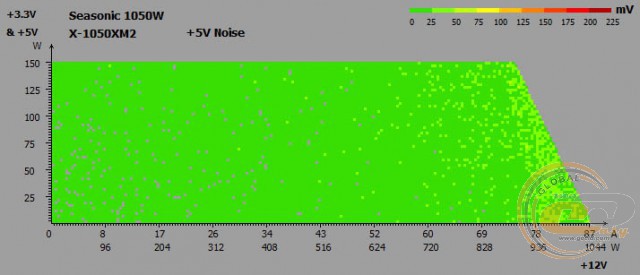

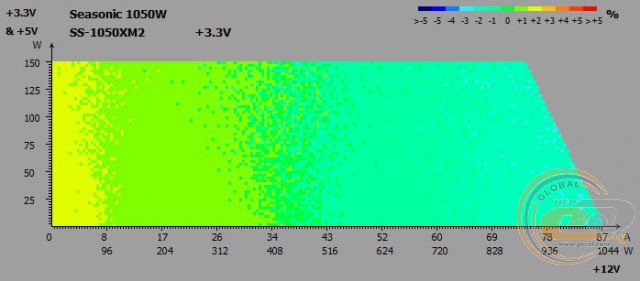

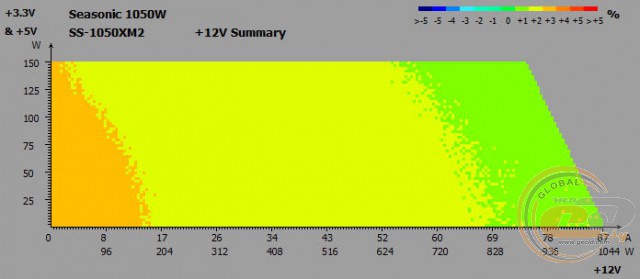

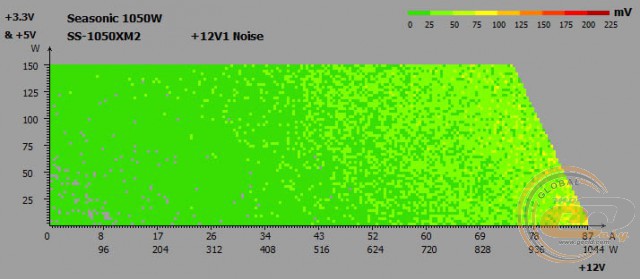

Відповідний вузол виконаний у вигляді окремого модуля, який функціонує під керуванням мікросхеми Weltrend WT7527V.
