Огляд блока живлення Seasonic SYNCRO DGC-750: такого ми ще не бачили

24-11-2020

Якщо першою справою подивитися на специфікацію даного джерела, то ніби як маємо справу зі звичайним преміальним 750-ватником від Sea Sonic Electronics.

Seasonic SYNCRO DGC-750 (SSR-750FA2)

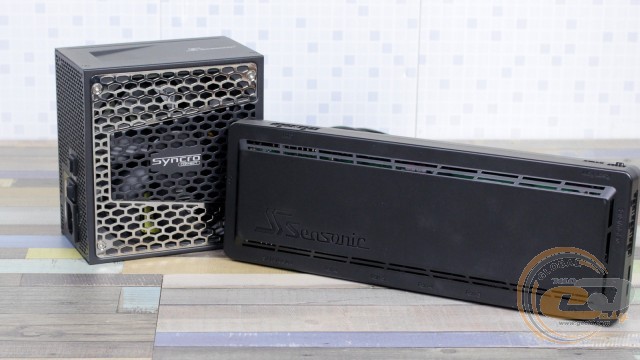

Але лише одного погляду на зовнішність Seasonic SYNCRO DGC-750 (SSR-750FA2) вистачить, щоб зрозуміти унікальність цього продукту. Адже класичну сріблясто-чорну «коробочку» в стилі лінійки Seasonic PRIME доповнює ще один, вельми габаритний елемент, без якого звичайні БЖ якось обходяться. Для чого все це потрібно, та й які переваги і недоліки стоять за таким підходом? Давайте дізнаємося!

Специфікація

Модель

Seasonic SYNCRO DGC-750
(SSR-750FA2)

Тип

ATX12V / EPS12V

Номінальна потужність, Вт

750

Потужність по каналу 12В, Вт

744

Потужність ліній +3,3В та +5В, Вт

100

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

20

Максимальний вихідний струм каналу +5В, А

20

Максимальний вихідний струм каналу +12В, А

62

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

3

Вхідна напруга, В

100 − 240

Частота, Гц

50 − 60

Вхідний струм, А

5 – 10

ККД, %

≤92%

Сертифікований 80 PLUS

Gold

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

99

PCIe-роз'єми

4 (6+2-контактні)

Модульний

Так

Розміри вентилятора, мм

135 х 135 х 25

Тип підшипника вентилятора

FDB

Захисти

OPP, OVP, UVP, OCP, OTP, SCP

Розміри джерела / сполучного вузла, мм

140 х 150 х 86 / 300 х 105 х 33

Гарантія, років

10

Сайт виробника

Seasonic

Seasonic SYNCRO

Упаковка і комплект постачання

На коробці не економили: вона красива, в міру інформативна і добре виконує функцію захисту пристрою при транспортуванні.

Seasonic SYNCRO DGC-750 (SSR-750FA2)

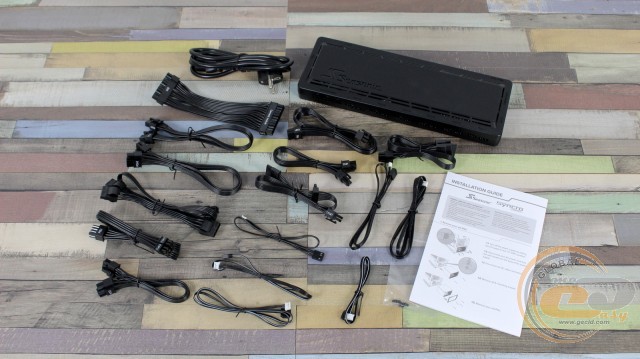

Усередині всі компоненти щільно упаковані, хоча їх тут порівняно небагато. У коробці знайшлися:

  • мережевий шнур живлення;
  • кріпильні гвинти в пакеті;
  • набір кабелів, що відстібаються, для підключення комплектуючих;
  • паперова документація.

А ось комплектних стяжок і насадки для тестування джерела не виявилося. Мабуть, перші просто йдуть в комплекті з сумісним корпусом. Ну а остання також не обов'язкова, хоча про неї згадується в комплектній інструкції для користувача.

Зовнішній вигляд

Seasonic SYNCRO DGC-750 (SSR-750FA2)

При першому погляді може здатися, що перед нами пристрій лінійки Seasonic PRIME. Але ось написи з усіх боків запевняють про інше. У недавньому огляді корпуса Seasonic SYNCRO Q704 ми якраз познайомилися з концепцією Seasonic SYNCRO і на практиці оцінили її роботу. Тут же розповімо більше про можливості джерела, що входить до її складу, який можна придбати в комплекті з вищезазначеним корпусом.

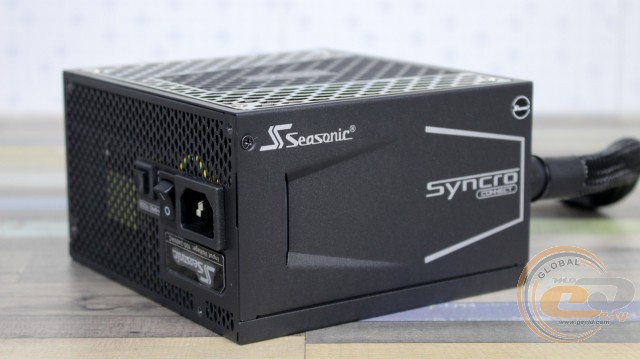

Розміри основної частини Seasonic SYNCRO DGC-750 становлять 140 х 150 х 86 мм, що робить його компактніше рішень Seasonic PRIME. З такими параметрами він без проблем помістився б до будь-якого комп'ютерного корпуса, але не будемо забувати про досить габаритну другу його частину.

Seasonic SYNCRO DGC-750 (SSR-750FA2)

На боковинах маємо характерні вирізи. Тут же розмістилися кріпильні гвинти, один з яких прикритий симпатичною гарантійною наклейкою. Цілих 10 років гарантії дозволить джерелу пережити зміну декількох поколінь комплектуючих.

Seasonic SYNCRO DGC-750 (SSR-750FA2)

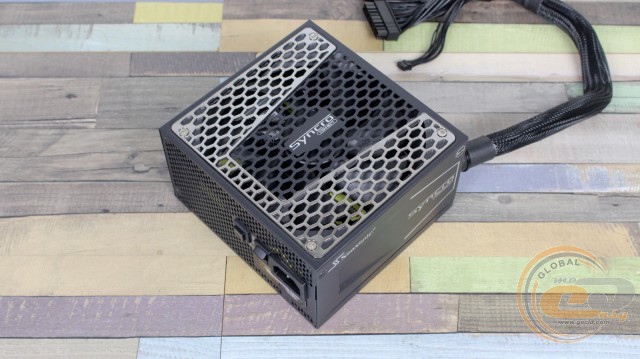

Незважаючи на настільки компактні розміри, всередині притулився габаритний 135-мм пропелер.

Seasonic SYNCRO DGC-750 (SSR-750FA2)

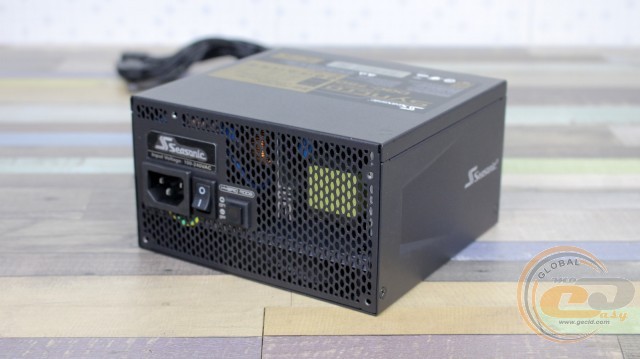

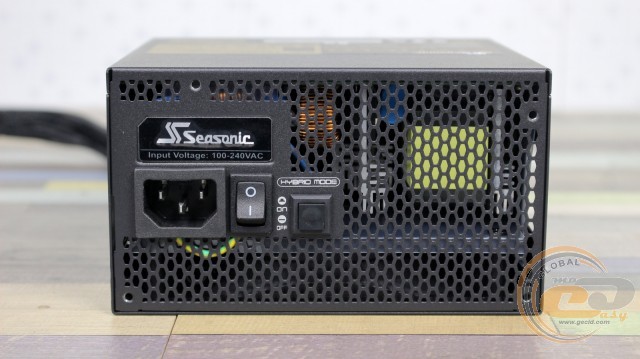

Ну а на тильній панелі, близько довгастих стільникових отворів, знаходяться: кнопка ввімкнення пристрою, перемикач гібридного режиму роботи пропелера і вхідний роз'єм живлення.

Seasonic SYNCRO DGC-750 (SSR-750FA2)

Кілька слів про можливе розміщення джерела. При ввімкненому гібридному режимі виробник радить встановити БЖ пропелером вгору. У такому разі нагріте повітря буде виводитися через перфорацію навіть без участі пропелера. У звичайному режимі роботи СО вентилятор може бути направлений вниз.

Seasonic SYNCRO DGC-750 (SSR-750FA2)

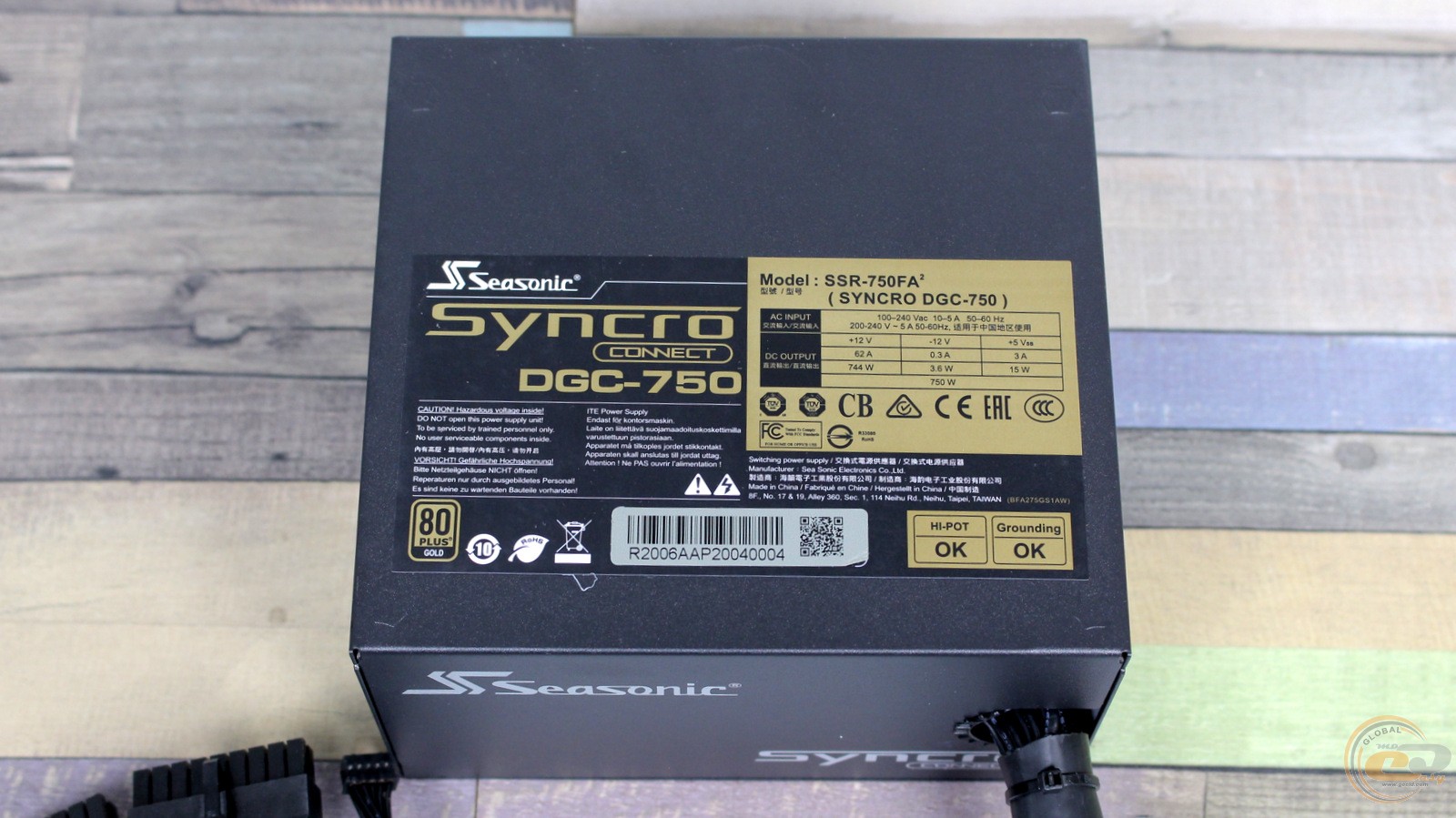

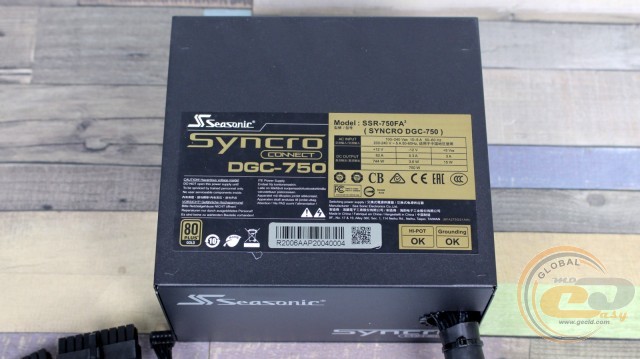

Головним інформатором традиційно виступає наклейка. Вона нагадує про використання однієї 12-вольтової лінії потужністю 99,2% від номіналу - відмінний показник, враховуючи її затребуваність. Також даний вузол джерела живлення формує допоміжна напруга 12В і чергова +5 (Vss).

Seasonic SYNCRO DGC-750 (SSR-750FA2)

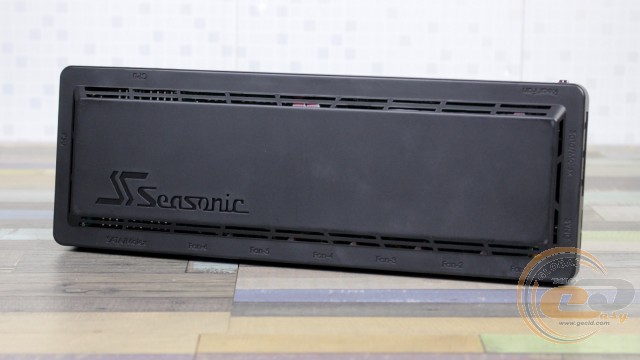

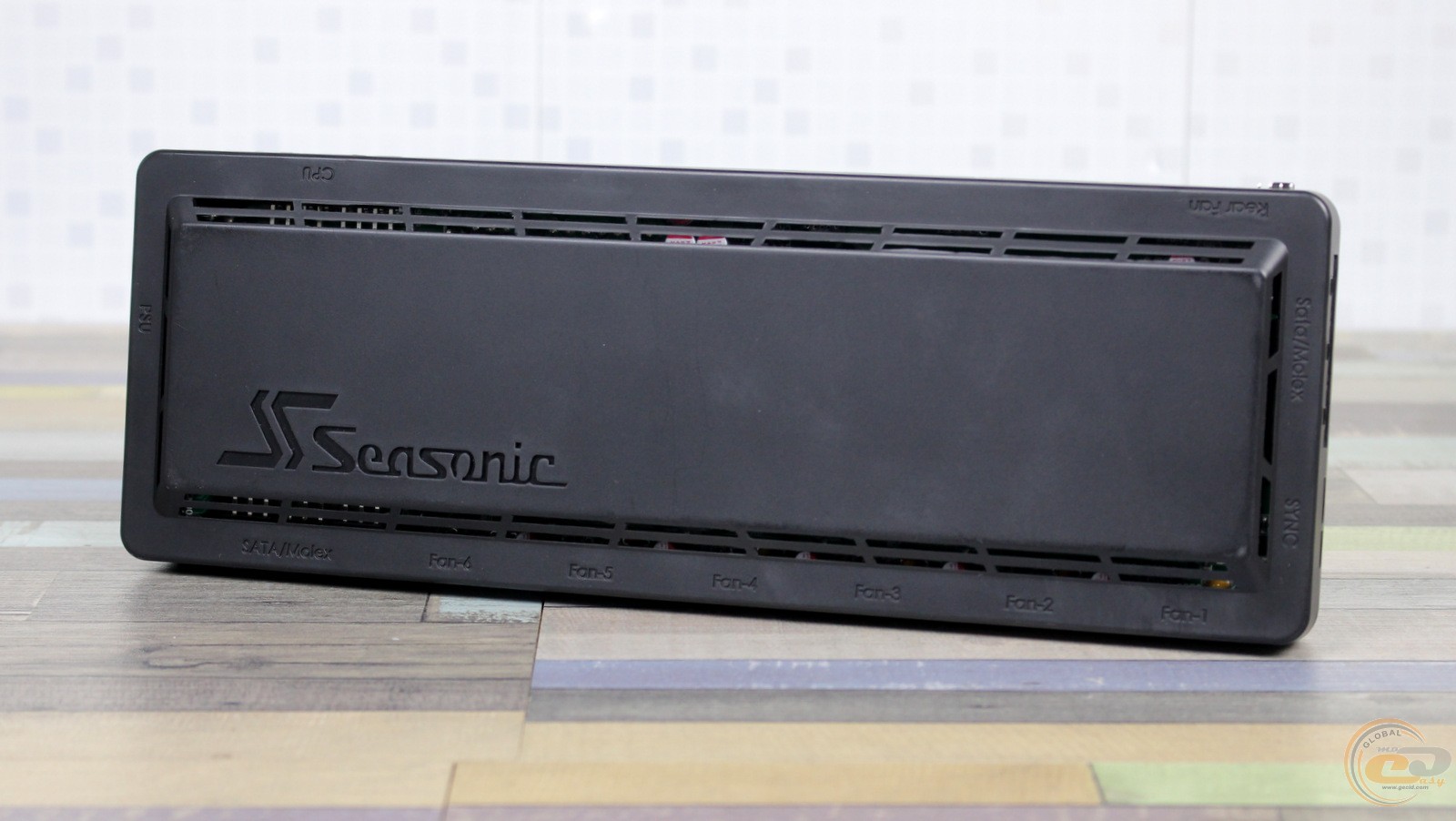

А ось на молодші канали +3,3В і +5В виділено 100 Вт, чого в сучасних реаліях має вистачити. Формуються вони всередині концентратора з вихідними роз'ємами, який укладено в немаленький пластиковий корпус: 300 х 105 х 33 мм. Він обладнаний вирізами для вентиляції внутрішніх компонентів. Ця його частина повинна бути зовні для ефективного відводу тепла.

Звичайно ж, встановити даний елемент без дрелі і болгарки можна тільки в підходящий корпус. Варіантів поки два: недавно протестований нами Seasonic SYNCRO Q704 або версія Q700 без встановлених пропелерів. В обох випадках комутатор кріпиться до піддона корпуса за допомогою декількох гвинтів.

Seasonic SYNCRO DGC-750 (SSR-750FA2) Seasonic SYNCRO DGC-750 (SSR-750FA2)

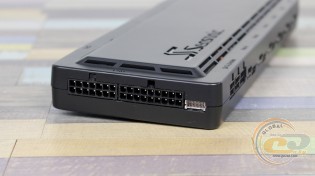

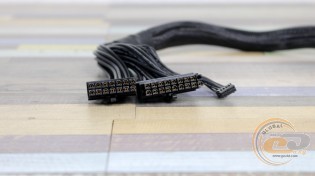

Для підключення хаба до основного блока живлення використовуються три конектори, яким відповідають сусідні роз'єми на одній з граней.

Ну а конектори для вихідних модульних кабелів розмістилися на інших боках. Усі вони дбайливо підписані, щоб нічого не переплутати. Головне, порядок їх розміщення сприяє максимально простому підключенню пристроїв, а також зведення до мінімуму довжини дротів.

Основні конектори живлення (20+4-контактний ATX і пара 4+4-контактних ATX12V) забезпечують підтримку комп'ютерів з одним або двома CPU. А для живлення графічної підсистеми в складі новинки є чотири окремих 6+2-контактних PCIe. Периферійні конектори дозволять під'єднати до п'яти пристроїв SATA і до трьох PATA.

Також у цілому маємо шість 4-контактних конекторів для підключення вентиляторів і підсвічування. Вони приєднуються до одного роз'єму на материнській платі.

Seasonic SYNCRO DGC-750 (SSR-750FA2)

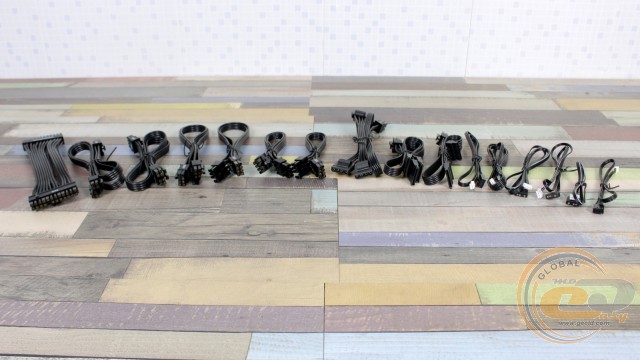

Для зручності укладання дроти виконані у вигляді гнучких шлейфів і мають достатню товщину - від 16 до 22 AWG у залежності від очікуваного навантаження. Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина дротів до роз'єму (роз'ємів), см

Калібр застосовуваних дротів

кабель підключення до БЖ

1

43

16 AWG

Модульні роз'єми

20+4-контактний ATX

1

15

16 AWG

4+4-контактний ATX12V

2

35

16 AWG

6+2-контактний PCIe

2

20

18 AWG

6+2-контактний PCIe

2

30

18 AWG

три SATA

1

25-40-55

18 AWG

два SATA

1

27-33

18 AWG

три PATA (Molex)

1

45-60-70

18 AWG

4-контактний FAN

1

35

22 AWG

4-контактний FAN

1

55

22 AWG

4-контактний FAN

1

75

22 AWG

кабель підключення підсвічування

1

35

-

кабель підключення підсвічування

1

55

-

кабель підключення підсвічування

1

75

-

У нашому разі з підключенням дротів до плати формату ATX не було ніяких складнощів.
