Огляд і тестування блока живлення Seasonic SSP-450RT
17-07-2016
Лінійка БЖ Seasonic SSP являє собою ряд найбільш доступних «золотих» рішень, вироблених компанією Sea Sonic Electronics. Ми уже встигли познайомитися з моделями потужністю 350, 550, 650 і 750 Вт, тому для повноти картини прийшов час розглянути 450-Вт рішення, яке поки залишалося без нашої уваги.
Оскільки чотири вищезгадані блоки живлення дуже схожі між собою, то й Seasonic SSP-450RT ЧИ навряд буде сильно відрізнятися від молодшого та старших побратимів. Отже, нас імовірно очікує дуже якісна елементна база, відмінна система охолодження, хороші вихідні показники та контрастна зовнішня простота пристрою. Чи виправдає новинка приписані їй аванси – ми розповімо в поточному огляді.
Специфікація
Модель |
Seasonic SSP-450 RT |
|
Тип |
ATX12V 2.3 |
|
Номінальна потужність, Вт |
450 |
|
Потужність по каналу 12В, Вт |
444 |
|
Потужність ліній +3,3В і +5В, Вт |
100 |
|
Кількість ліній +12В |
2 |
|
Виходи, А |
+3,3В |
20 |
+5В |
20 |
|
+12В1 |
20 |
|
+12В2 |
20 |
|
-12В |
0,3 |
|
+5Vsb (чергова лінія живлення) |
2,5 |
|
Вхідна напруга, В |
100 − 240 |
|
Частота, Гц |
50 − 60 |
|
Вхідний струм, А |
3 − 6 |
|
ККД, % |
> 88 |
|
Сертифіковано 80 PLUS |
Gold |
|
Метод компенсації коефіцієнта потужності |
Активний |
|
Коефіцієнт потужності (PF), % |
99 |
|
PCIe-роз’ємів |
2 (6+2-контактні) |
|
Модульний |
Ні |
|
Розміри вентилятора, мм |
120 х 120 х 25 |
|
Регулятор швидкості обертання вентилятора |
Є (S2FC) |
|
Рівень шуму, дБ |
38,5 |
|
Захисти |
OVP, OPP, SCP |
|
Розміри, мм |
140 х 150 х 86 |
|
Сайт виробника |
Зовнішній вигляд

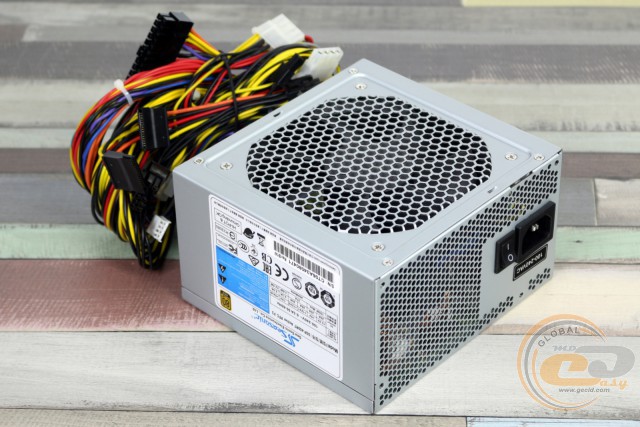

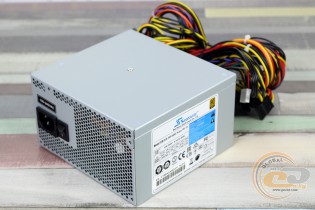

Упаковка та комплектація Seasonic SSP-450RT як такі відсутні – блок живлення постачається в OEM-версії, що пов'язано з бажанням виробника здешевити пристрій, позбувшись надмірностей. Це ж стосується і досить аскетичного зовнішнього оформлення. Розміри джерела є стандартними для ATX-рішень: 140 х 150 х 86 мм.

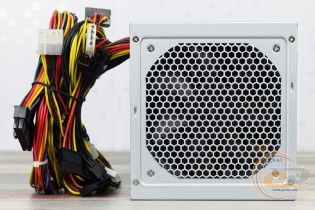

По центру нижньої панелі розташований вентилятор, що захоплює повітря через перфоровані отвори, шестигранна форма яких сприяє зменшенню опору потоку. Нагріте повітря виводиться через отвори на тильній панелі, а чотири інші сторони зроблені повністю суцільними.
Здешевлення блока живлення торкнулося також системи кабелів. Тут не передбачено модульної конструкції, а провідники мають звичний круглий перетин і позбавлені нейлонового обплетення. У цілому саме те, що потрібно для складальників систем, які в першу чергу звертають увагу на технічні показники використовуваного джерела живлення і його вартість.

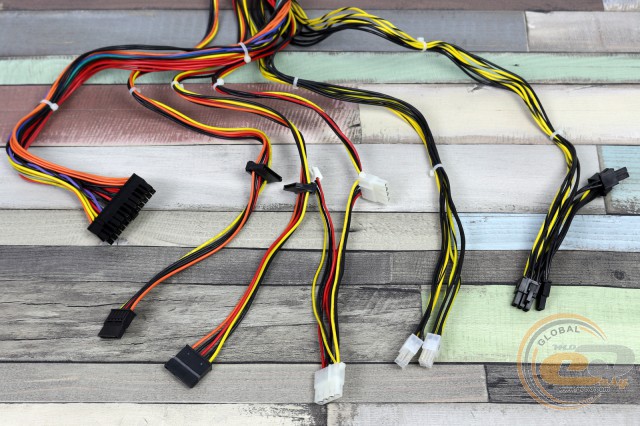

Основні роз’єми живлення представлені 20+4-контактним ATX і розбірним 4+4-контактним ATX12V. Для живлення відеокарти можна використовувати пару роз’ємів PCIe в 6+2-контактному виконанні, що дозволить заживити практично будь-яке сучасне рішення. Інших конекторів цілком достатньо для приєднання всієї необхідної периферії, що полегшує використанням різних кабелів для роз’ємів PATA і SATA. Також порадувала довжина основних проводів, які в 350-Вт рішення були трохи коротшими.
Повна конфігурація системи кабелів виглядає наступним чином:
Типи роз’ємів |
Кількість |
Довжина проводів до роз’єму (роз’ємів), см |
Кабелі, виведені прямо із блока живлення |
||
20+4-контактний роз’єм живлення ATX |
1 |
55 |
4+4-контактний роз’єм живлення ATX12V |
1 |
57 |
два 6+2-контактні роз’єми PCIe |
1 |
60-70 |
два роз’єми SATA |
2 |
45-60 |
два роз’єми PATA + один FDD |
1 |
45-60-73 |

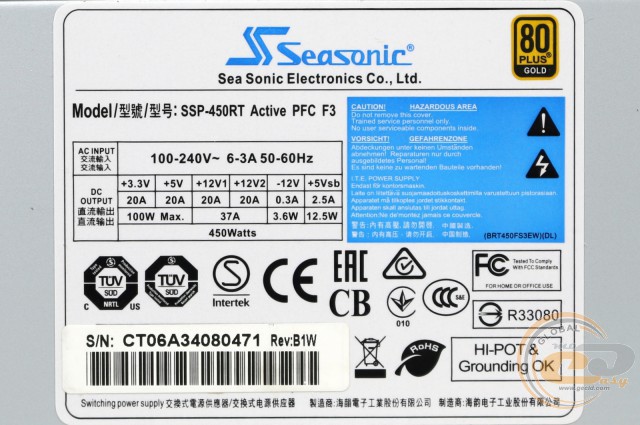

Ключові відомості про блок живлення Seasonic SSP-450RT можна одержати із наклейки, розташованої на боковині його корпусу. При номінальній потужності джерела 450 Вт пара каналів +12В може надати до 444 Вт, що рівно майже 99% від загального значення. Лінії +3,3В і +5В мають максимальну сумарну потужність 100 Вт і здатні витримати навантаження по 20 А кожна, чого буде цілком достатньо для підключення накопичувачів, приводів та іншої периферії.
Модель Seasonic SSP-450RT відповідає стандарту 80 PLUS Gold. Згідно з його вимогами, ККД блока живлення при навантаженнях 20%, 50% і 100% від номінальної потужності не повинен опускатися нижче 88%, 92% і 88% відповідно (для напруги живлення 230 В). Цей момент ми обов'язково перевіримо трохи пізніше під час тестування. Також варто відзначити широкий діапазон вхідних напруг (100 – 240 В), що дозволяє відмовитися від зовнішніх стабілізаторів живлення в умовах нестабільної електромережі.
Внутрішнє обладнання

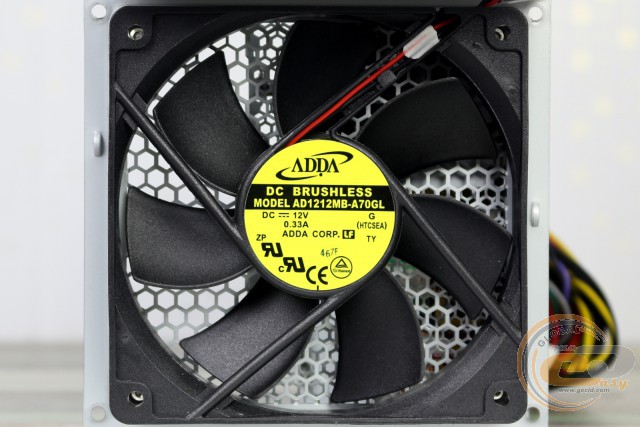

Для охолодження внутрішніх компонентів використовується 120-мм 7-лопатевий вентилятор ADDA AD1212MB-A70GL, застосовуваний у моделях даної лінійки потужністю 350-650 Вт. У його основі лежить подвійний кульковий підшипник, який є помітно надійнішим за підшипник ковзання, але за акустичними показниками дещо поступається гідродинамічним рішенням. Докладні технічні характеристики даної вертушки наведені в наступній таблиці:
Вентилятор |
ADDA AD1212MB-A70GL |
Тип підшипника |
Кочення |
Напруга живлення, В |
12 |
Струм, А |
0,33 |
Потужність, Вт |
3,96 |
Максимальна швидкість обертання, об/хв |
2050 |
Повітряний потік, CFM |
80,5 |
Рівень шуму, дБ |
До 38,5 |
Розміри, мм |
120 х 120 х 25 |
Вага, г |
156 |

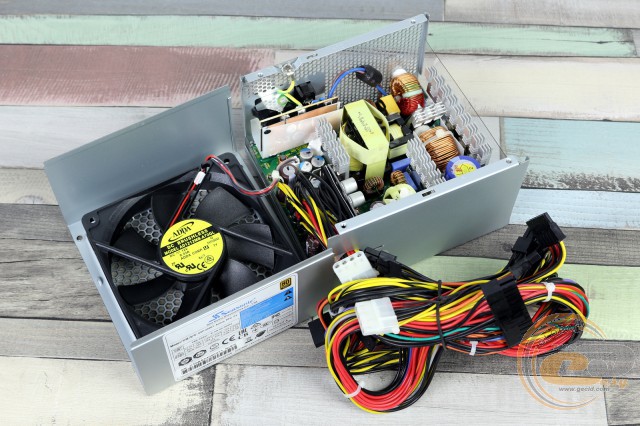

Внутрішнє компонування Seasonic SSP-450RT ідентичне такому у потужніших рішеннях лінійки Seasonic SSP, що вже можна віднести до переваг даної моделі.

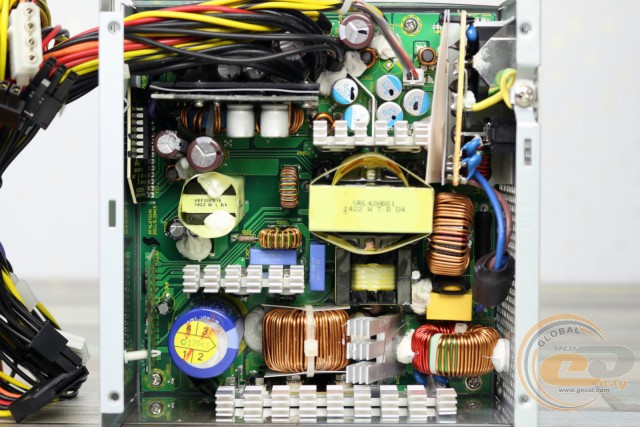

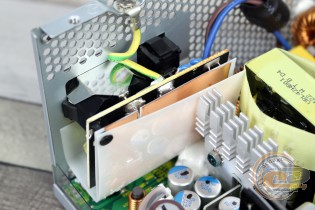

На вході встановлений уже традиційний EMI-фільтр, відповідальний за згладжування високочастотних перешкод, випромінюваних у мережу блоком живлення. Його елементна база включає до свого складу в потрібній кількості всі необхідні компоненти: пару X- і шість Y-конденсаторів, три дроселі та варистор.

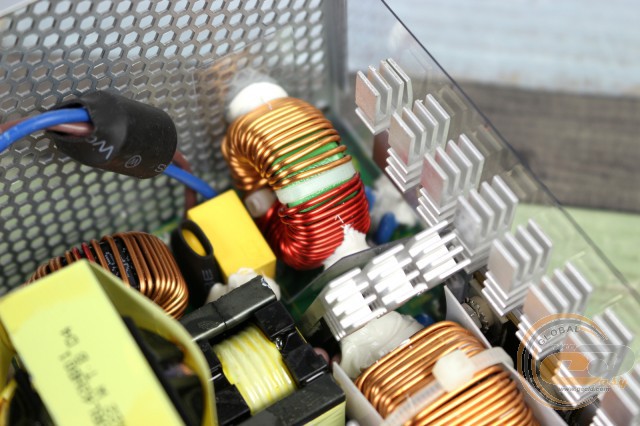

Трохи далі розташована діодна збірка, яка дбайливо обладнана додатковим алюмінієвим радіатором. Поруч встановлений активний коректор коефіцієнта потужності (APFC). Усі силові елементи високовольтного кола обладнані пасивними елементами охолодження у вигляді алюмінієвих радіаторів.

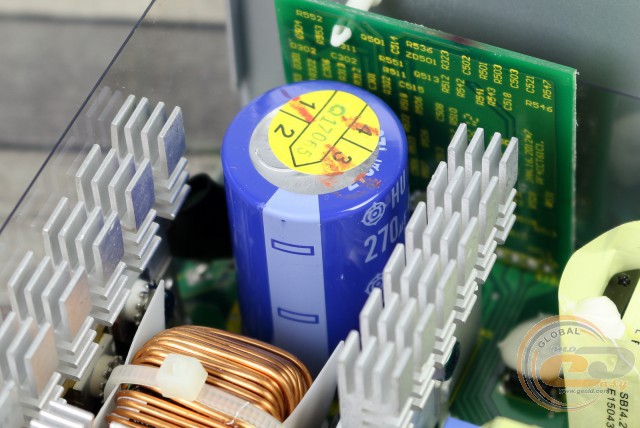

У якості вхідного конденсатора високовольтного кола встановлене рішення Hitachi AIC (270 мкФ х 420 В). Японське походження даного елемента побічно говорить про його високу якість, що підтверджують численні позитивні відгуки. Також радує приналежність конденсатора до високотемпературної серії (до 105°С).

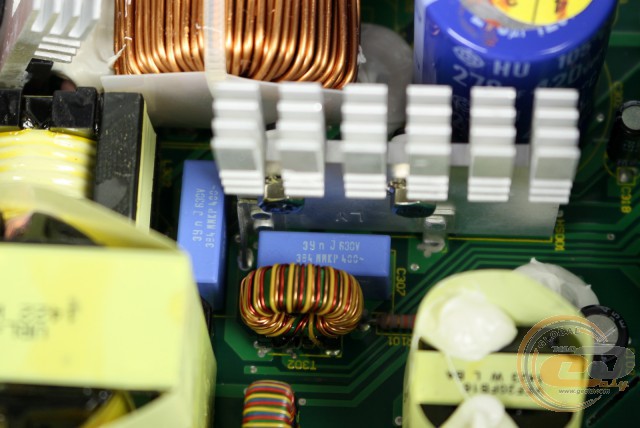

В Seasonic SSP-450RT застосовується напівмостовий резонансний перетворювач із двома ключами.

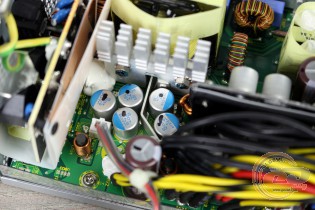

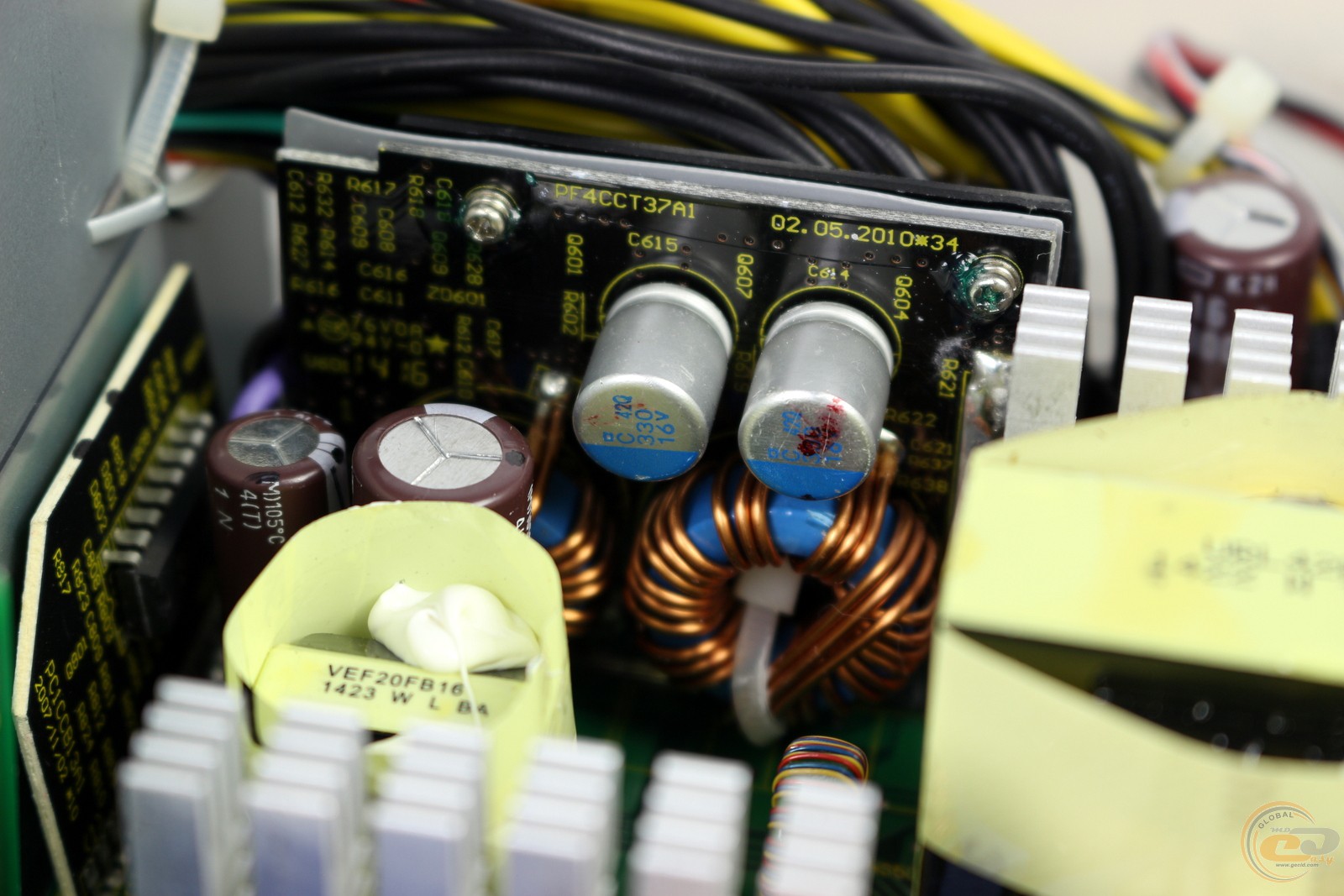

Напруга +12В формується за допомогою синхронного випрямляча, транзистори якого розташовані на звороті основної друкованої плати. Низьковольтна ж частина складається із DC-DC-перетворювачів, розташованих на окремій платі й використовуваних для формування напруг +3,3В і +5В. З одного її боку розмістилася їхня силова частина, а з іншого − компоненти LC-фільтрів.

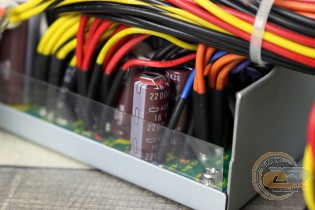

Їхня фільтрація здійснюється за допомогою твердотільних конденсаторів і елементів з рідким електролітом від японської компанії Nippon Chemi-Con.

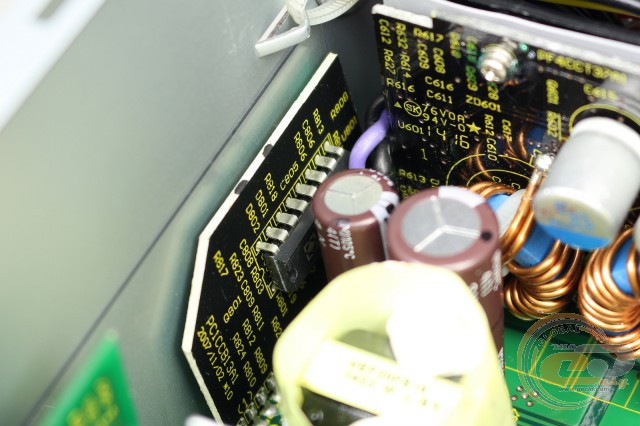

Згідно з технічною специфікацією, блок живлення Seasonic SSP-450RT має наступні захисти: OVP, OPP і SCP. При цьому в основі вузла використовується функціональний контролер PS223, за допомогою якого можна реалізувати й інші типи захистів (UVP / OCP / OTP).
