Огляд і тестування блока живлення Seasonic SSE-4501PF-12

Тестування

Стабільність вихідної напруги живлення в різних режимах роботи

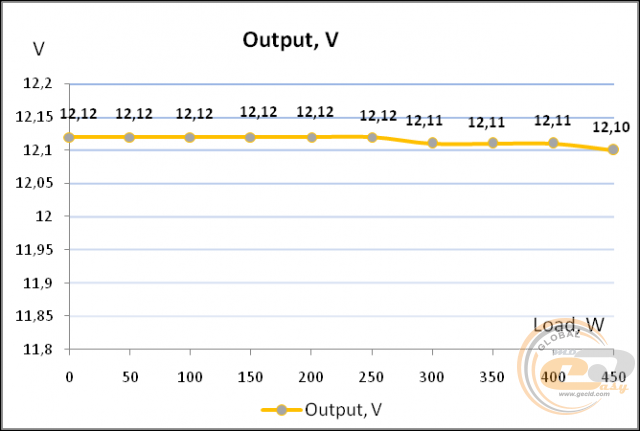

Незалежно від навантаження, напруга живлення на виході пристрою змінювалася в межах від +12,10 до +12,12 В, що в переведенні на відносні величини становить +0,8…+1,0%. Також ми провели дослід із різними значеннями вхідної напруги. Поступово змінюючи її з 100 до 250 В, на всьому діапазоні ми одержали +12,11 В по 12-вольтовій лінії. Іншими словами, зі стабільністю вихідної напруги в Seasonic SSE-4501PF-12 повний порядок.

Вимірювання коефіцієнта PFC і рівня ККД

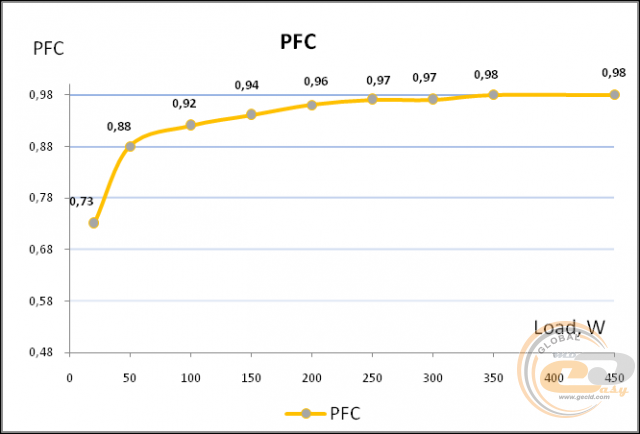

Модуль APFC без проблем справляється зі своїм завданням. Значення 0,9 було подолане при навантаженні 100 Вт, що значно менше, аніж 50% від номінальної потужності пристрою. При максимальній споживаній потужності коефіцієнт PFC склав 0,98.

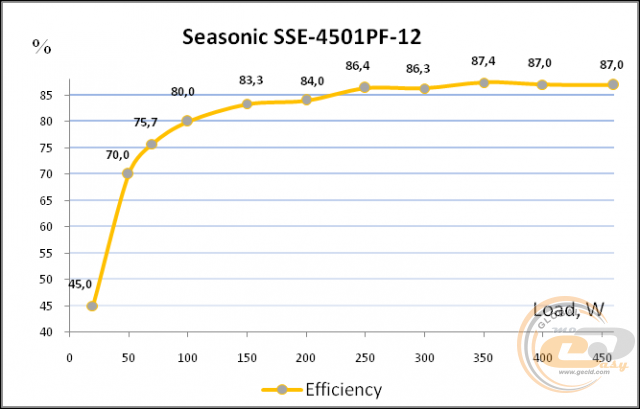

Оскільки в моделі Seasonic SSE-4501PF-12 використовується більш проста схемотехніка, аніж в протестованому раніше 200-ватному Seasonic SSE-2001HE-12, то й ККД у неї знаходиться на більш низькому рівні: 80 – 87% на діапазоні типових навантажень. Враховуючи сферу використання даної моделі, такі значення є цілком прийнятними.

Система охолодження

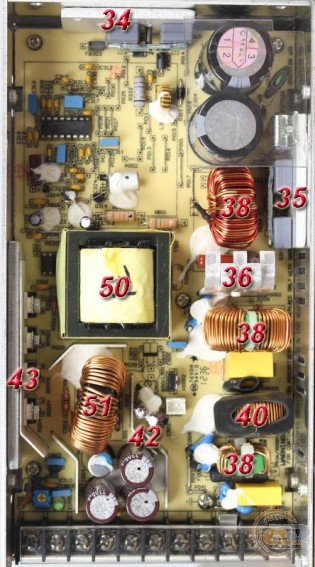

Для оцінки ефективності системи охолодження ми керувалися температурними показниками, які були зафіксовані після 30-хвилинної роботи блока живлення під навантаженням 400 Вт. Під час експерименту швидкість обертання попередньо встановленого вентилятора була постійною (не залежала від споживаної потужності) і становила 5570 об/хв.

Цього з надлишком вистачило для підтримки нормального температурного режиму усередині блока живлення. Як видно з діаграми, ні про яке перегрівання компонентів не може бути навіть і мови.

Тест на перевантаження та вимірювання енергоспоживання в режимі простою

Захист від перевантаження (OPP) спрацьовував на позначці 530 Вт, що відповідає 17-відсотковому збільшенню до номінальної потужності. Ще раз переконуємося, що в даній моделі використовуються не просто якісні компоненти, але і з великим запасом міцності. Також важливо відзначити, що під час експериментів з перевантаженнями вихідна напруга живлення опускалася всього лише на 0,02 В − з 12,11 до 12,09 В.

Енергоспоживання в режимі простою (без навантаження) становить 8 Вт.

Висновки

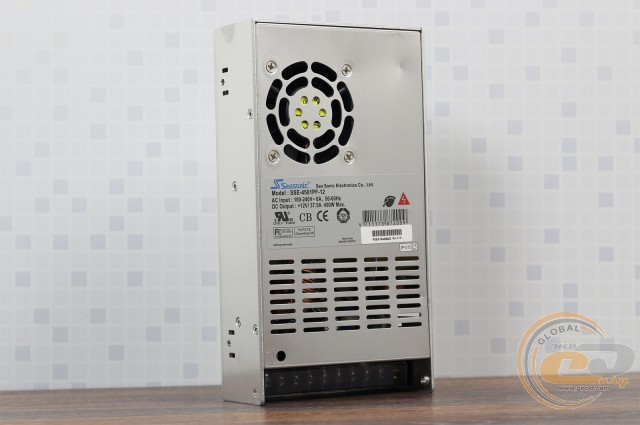

Промисловий блок живлення Seasonic SSE-4501PF-12 у першу чергу привертає до себе увагу поєднанням компактних розмірів і великої номінальної потужності: у корпус розмірами 215 х 50 х 115 мм інженерам вдалося помістити платформу, яка може видавати цілих 37,5 А по лінії +12В. При цьому всі необхідні вузли залишилися на місці, ні на чому не заощадили. Також порадувала якість встановлених компонентів: далеко не всі навіть звичайні комп'ютерні блоки живлення можуть похвалитися наявністю усередині японських конденсаторів або застосуванням вентилятора на кульковому підшипнику. Та й можливість роботи із перевантаженнями аж до 530 Вт говорить про те, що при проектуванні даної моделі основними факторами були надійність і запас міцності.

Що стосується інших електричних характеристик, то Seasonic SSE-4501PF-12 здатний працювати в досить широкому діапазоні вхідної напруги (100 – 240 В) і незалежно від значення споживаної потужності видавати на виході стабільні +12,12…+12,10 В. На діапазоні типових навантажень (100 – 450 Вт) ефективність пристрою становить 80 – 87%, що також є цілком гідним результатом.

Ще однією вагомою перевагою даної моделі виступає відмінна реалізація системи охолодження. Завдяки їй Seasonic SSE-4501PF-12 можна буде монтувати в закритих нішах або конструкціях, які погано продуваються, не переживаючи при цьому про можливе перегрівання яких-небудь вузлів. Знову ж, у контексті застосування промислових блоків живлення – дуже важливий фактор.

Переваги:

• компактні розміри;
• висока номінальна потужність (450 Вт), як для вбудовуваних рішень;
• на діапазоні навантажень 100 – 450 Вт ККД пристрою становить 80 – 87%;
• можливість роботи з перевантаженнями аж до 530 Вт;
• якісна елементна база з великим запасом міцності;
• відмінна стабілізація живлення на виході;
• можливість роботи в широкому діапазоні мережевої напруги;
• можливість ручного підлаштування вихідної напруги в межах від +10,8 до +13,2 В;
• наявність захистів OVP, OPP і SCP;
• ефективна система охолодження.

Особливості:

• промисловий блок живлення з 12-вольтовою лінією на виході;
• швидкість обертання вентилятора постійна (5570 об/хв) і не залежить від значення споживаної потужності.

Автор: Сергій Мещанчук
Переклад: Олесь Пахолок

Висловлюємо подяку компанії Sea Sonic Electronics за наданий для тестування блок живлення.
