Огляд і тестування блока живлення Seasonic SS-460H2U Active PFC F0
30-07-2016
Ринок масових блоків живлення заповнений достатньо великою кількістю гравців і їх продуктів. Далеко не всі з них беруть безпосередню участь в їх розробці: одні купують OEM-платформи, які потім самостійно допрацьовують, інші придбавають повністю готові дизайни з заздалегідь обумовленими характеристиками та продають їх під власним брендом. А ось компанія Sea Sonic Electronics одна з небагатьох, що мають відповідні ресурси для самостійного проектування і створення готових продуктів. Причому якість її рішень вважається зразковим, тому її платформи можна зустріти й у джерелах живлення інших виробників.
Наявність талановитих співробітників і багаторічного досвіду дозволяє компанії розробляти блоки живлення й для інших категорій користувачів. У даному випадку ми поговоримо про модель промислового класу – Seasonic SS-460H2U Active PFC F0 із заявленою потужністю 460 Вт. Вона може використовуватися в стійкових корпусах формату 2U. Традиційно від такого класу пристроїв очікують підвищеної надійності й ефективності. Давайте подивимося, яким чином компанії Sea Sonic Electronics вдалося реалізувати ці вимоги.
Специфікація
Модель |
Seasonic SS-460H2U Active PFC F0 |
|
Тип |
EPS 12V |
|
Номінальна потужність, Вт |
460 |
|
Потужність по каналу 12В, Вт |
384 |
|
Потужність ліній +3,3В и +5В, Вт |
130 |
|
Кількість ліній +12В |
1 |
|
Виходи, А |
+3,3В |
20 |
+5В |
21 |
|
+12В |
32 |
|
-12В |
0,8 |
|
+5Vsb (чергова лінія живлення) |
3 |
|
Вхідна напруга живлення, В |
100 − 240 |
|
Частота, Гц |
50 − 60 |
|
Вхідний струм, А |
8 |
|
ККД, % |
83 |
|
Сертифікований 80 PLUS |
80 PLUS |
|
Коефіцієнт потужності (PF), % |
99 |
|
Метод компенсації коефіцієнта потужності |
Активний |
|
Конфігурація системи вихідних кабелів |
Повністю модульна |
|
Тип охолодження |
Активне (60-мм вентилятор) |
|
Регулятор швидкості обертання вентилятора |
Є (S2FC) |
|
Захист |
OVP, OPP, SCP |
|
Розміри, мм |
225 х 100 х 70 |
|
Сайт виробника |
||
Сторінка продукту |
Зовнішній вигляд

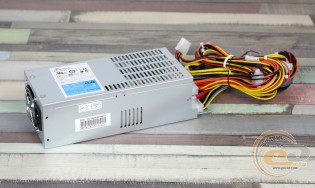

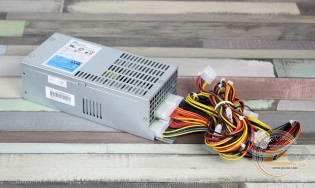

Блок живлення Seasonic SS-460H2U Active PFC F0 потрапив на тестування у вигляді OEM-версії, без упаковки і комплекту постачання, якщо не брати до уваги набору модульних кабелів. Зовні оформлення корпусу досить стандартне й невибагливе – жодних дизайнерських атрибутів тут просто не треба, а основний акцент зроблено на надійності конструкції, якості збірки та функціональності.

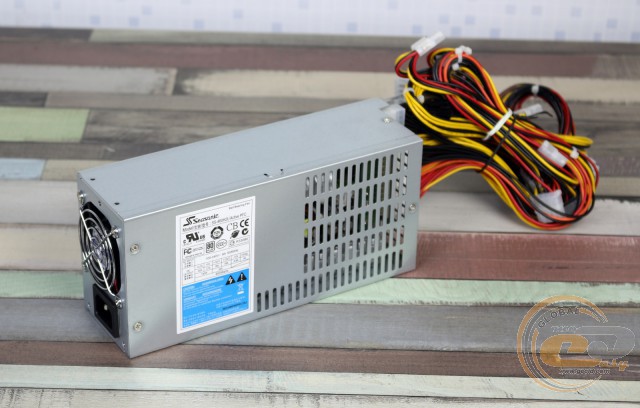

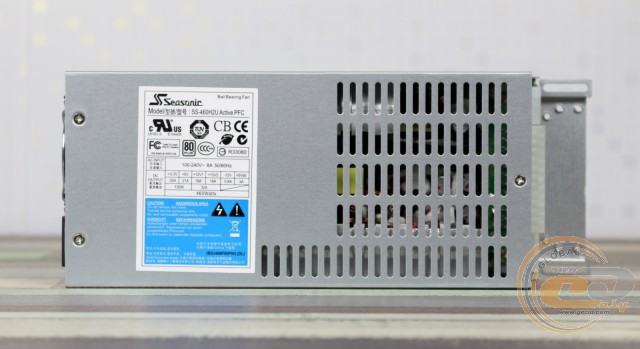

На верхній грані можна помітити інформаційну наклейку, що повідомляє важливі технічні характеристики Seasonic SS-460H2U Active PFC F0.

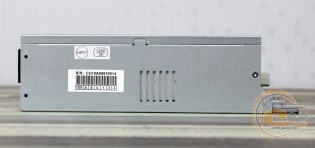

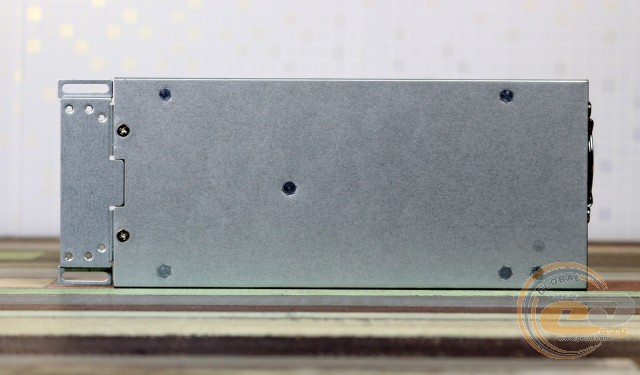

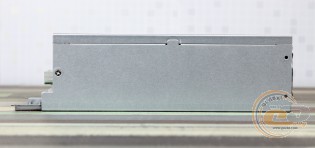

Бічні панелі та нижня сторона здебільшого суцільні й не викликають особливого інтересу.

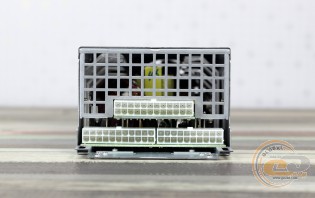

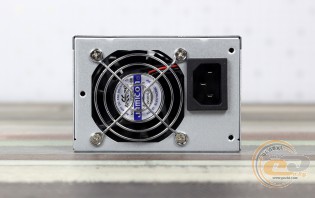

Куди важливішими є дві інші його грані. На одній з них, за гратами типу гриль, ховається 60-мм вентилятор. Друга віддана під три модульних конектори. Всі вони мають різну кількість роз'ємів, що спрощує процес підключення самих дротів. Можливо, виділення кольором було б іще ефективнішим.

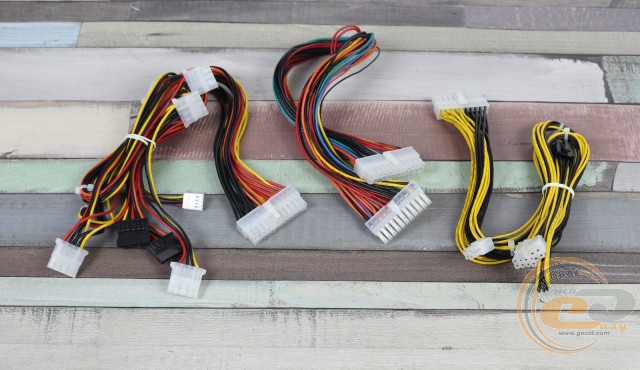

Всі кабелі виконані у вигляді звичайних дротів калібру 18 AWG (1,02 мм у діаметрі з площею перерізу 0,82 мм2), без використання нейлонового обплетення. Кожен з них несе певні типи конекторів: один використовується виключно для подачі живлення на материнську плату, інший – для забезпечення живлення процесора та відеокарт, третій реалізує підключення всієї периферії.
Зведена специфікація системи кабелів джерела живлення Seasonic SS-460H2U Active PFC F0 виглядає таким чином:
Типи роз'ємів |
Кількість |
Довжина дротів до роз'єму (роз'ємів), см |
Один 24-контактний роз'єм живлення ATX |
1 |
45 |
Один 4+4-контактний роз'єм живлення ATX12V |
1 |
45 |
Один 8-контактний роз'єм живлення |
1 |
45 |
Один 6-контактний роз'єм живлення |
1 |
60 |
Два роз'єми SATA |
2 |
45+60 |
Два роз'єми PATA |
1 |
45+60 |
Два роз'єми PATA |
1 |
35+50 |
Один роз'єм PATA+ FDD |
1 |
45+60 |
Доступної кількості конекторів має вистачити для живлення конфігурацій з потужністю до 460 Вт. Якщо ж чотирьох роз'ємів SATA буде замало, то можна використовувати перехідники з PATA (Molex) для підключення додаткових накопичувачів.
Внутрішній устрій

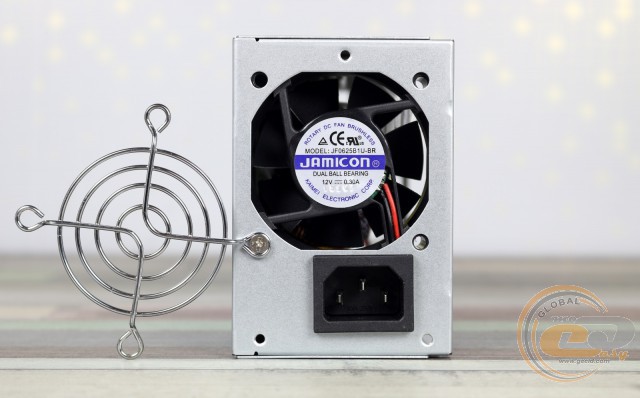

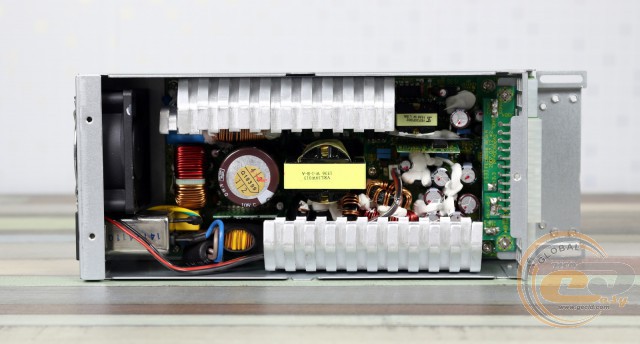

Перша зупинка на шляху просування всередину блока живлення Seasonic SS-460H2U Active PFC F0 – система його охолодження. Активна її частина складається з 60-мм осьового вентилятора Jamicon JF0625B1U-BR, який побудований на основі надійного подвійного шарикопідшипника. Потужність його роботи досягає 4 Вт (12 В при 0,3 А).

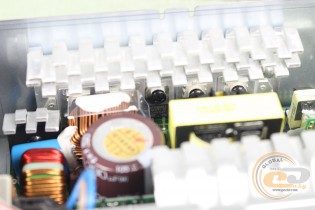

Пасивна частина системи охолодження в першу чергу складається з двох масивних алюмінієвих радіаторів з розлогими гребенями. Оскільки вони впритул прилягають до бічних стінок, то можна сказати, що весь корпус бере участь у відведенні надлишків тепла – вдалий хід для будь-якого блоку живлення, особливо серверного рішення.

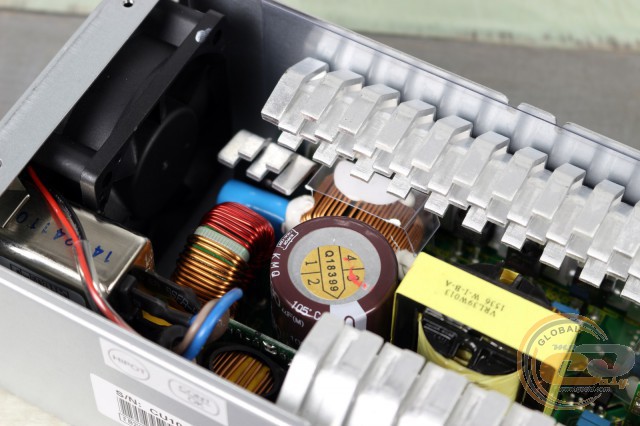

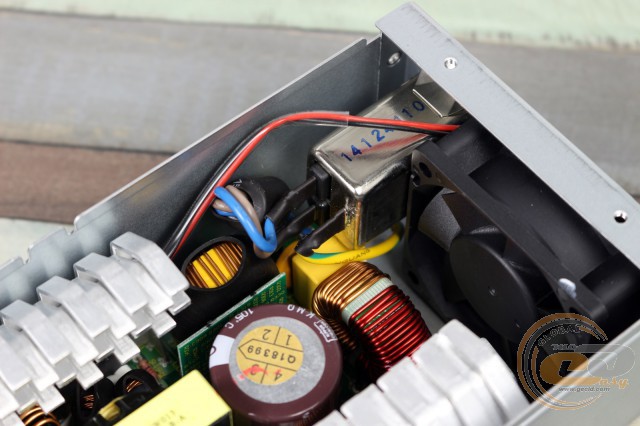

Особлива форма корпусу й дуже щільне компонування елементів не дозволили у всіх подробицях розглянути кожен важливий функціональний вузол, але ключові моменти ми обов'язково виділимо. На вході вже традиційно нас зустрічає EMI-фільтр, що згладжує високочастотні перешкоди, які випромінює в мережу блок живлення, а також виконує функцію захисту від грози. У його складі як мінімум є дві котушки й один Х-конденсатор.
За ним розташувалася діодна збірка, закріплена на невеликому власному радіаторі. Вона використовується для вирівнювання вхідної напруги. Поруч можна помітити котушку модуля активної корекції коефіцієнту потужності (APFC).

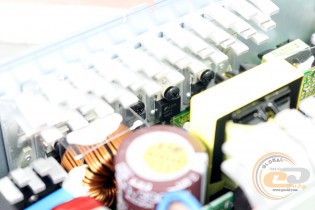

Силові його елементи закріплені на масивному радіаторі. З них вдалося розглянути лише маркування діода – STTH8S06D. Поруч закріплені два ключі головного перетворювача, якими є транзистори 18N50.

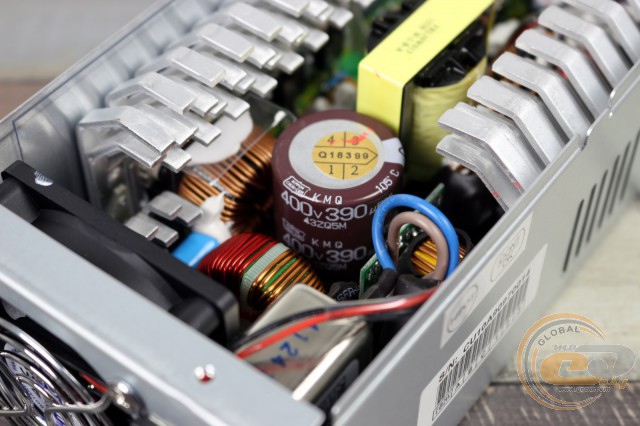

Накопичувальний конденсатор високовольтної частини не лише характеризується відмінними параметрами (390 мкФ х 400 В), але і японським походженням (Nippon Chemi-Con) та приналежністю до високотемпературної серії (до 105°С). Тому немає жодних сумнівів, що він відмінно впорається зі своїм завданням.
Головний перетворювач джерела живлення Seasonic SS-460H2U Active PFC F0 побудований за доволі простою, але досі ефективною схемою однотактного прямоходового конвертера.

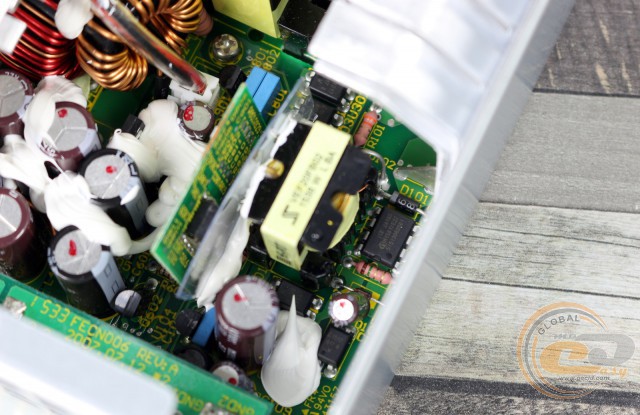

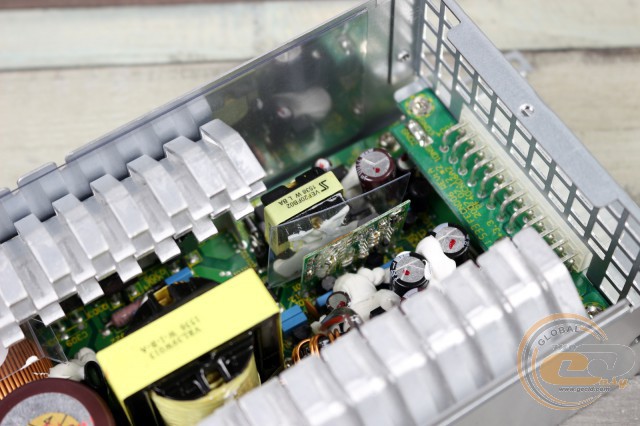

Біля нього розташувався компактніший трансформатор чергової лінії живлення +5Vsb і керуюча мікросхема ICE 2A165.

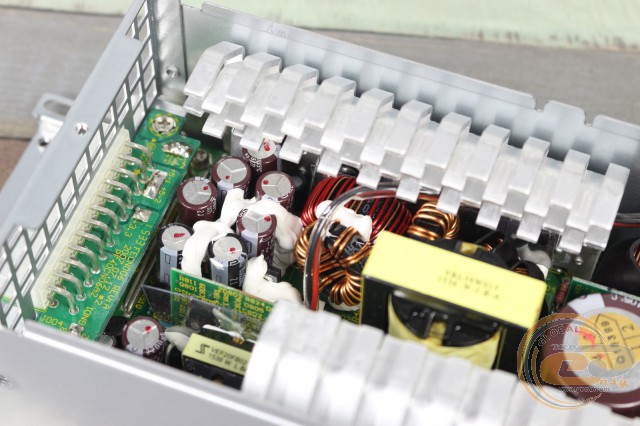

Три котушки в низьковольтній частині вказують на використання роздільного методу стабілізації. Встановлення ж виключно японських конденсаторів виробництва Nippon Chemi-Con і Rubycon з високотемпературних серій (до 105°С) для згладжування пульсацій дає впевненість в надійній і стабільній роботі даного вузла.
Згідно зі специфікацією, в Seasonic SS-460H2U Active PFC F0 передбачений лише базовий перелік захистів:
- від підвищеної напруги (OVP);
- від короткого замикання (SCP);
- від перевантаження потужності (OPP).

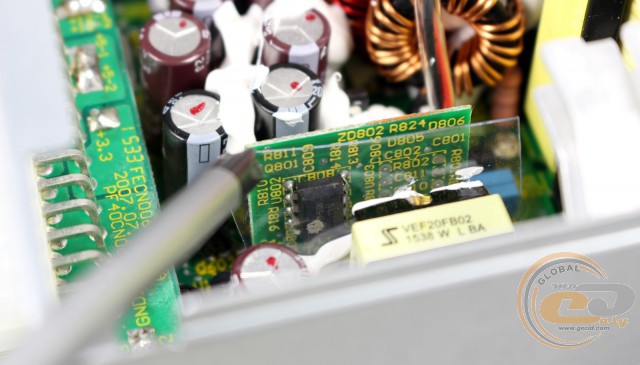

Керування цим вузлом покладено на мікросхему-супервайзер HY-510N, яка винесена на окрему плату.
