Огляд блока живлення Seasonic SS-250SU Active PFC

25-07-2010

Серверні джерела живлення мало цікавлять звичайних користувачів, а ось системних адміністраторів, які самостійно вирішили зібрати сервер, цілком може зацікавити невеликий блок живлення Seasonic SS-250SU потужністю всього 250 Вт.

Відзначимо, що в серію «SU» входить ще і блок живлення потужністю 200 Вт – Seasonic SS-200SU APFC F0 (80 PLUS). При цьому, будьте впевнені, у ряді випадків подібної величини потужності виявиться достатньо для живлення однопроцесорного сервера. Хоча, звісно ж, завжди потрібно закладати деякий запас по потужності, що знову ж повинно збільшити надійність, а джерело живлення – це один з тих компонентів, на якому не варто заощаджувати при зборці сервера, тому що безпосередньо від нього залежить надійність і довговічність роботи системи. Однак далеко не завжди сервер споживає більше 250 Вт, а то і 200 Вт, а до сплати орендованого місця на майданчику у хостера входить і вартість спожитої електроенергії, причому встановлення для кожного займаного юніта окремого електричного лічильника накладна і компанія, що надає послугу, здійснює розрахунок енергоспоживання по номінальній потужності БЖ. Ось тут більшість і починають замислюватися про точне енергоспоживання сервера і джерела живлення, яке задовольняє потреби системи, але не має багаторазового запасу потужності.

Крім того, навіть якщо енергія враховується саме для конкретної системи, то однієї з важливих характеристик, на яку звертає увагу виробник, є відповідність блока живлення Seasonic SS-250SU Active PFC високому стандарту енергоефективності 80 PLUS Bronze. Нагадаємо, що для стандарту 80 PLUS Bronze характерний досить високий ККД не нижче 82%, і не нижче 85% при 50% завантаженні.

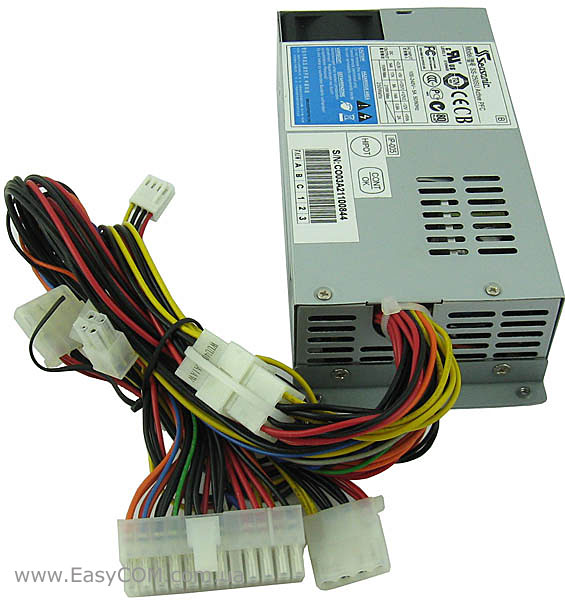

Seasonic SS-250SU Active PFC

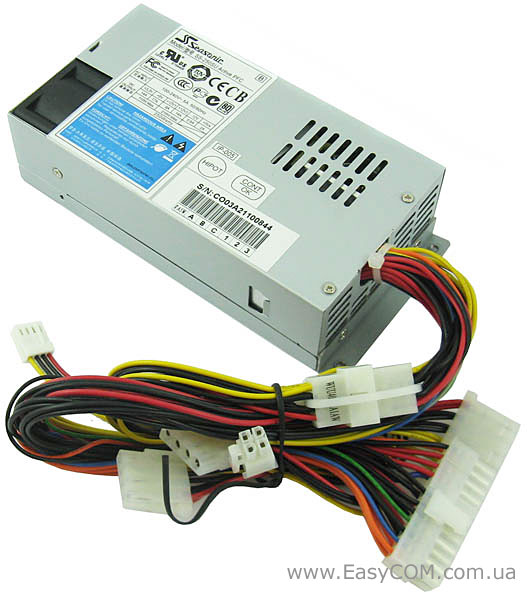

Блок живлення Seasonic SS-250SU належить до OEM-серії, тому упаковки, шнура живлення і іншого додаткового приладдя він не має, а поширюється в основному партіями від 10 штук для системних інтеграторів. Корпус блока живлення Seasonic SS-250SU виконаний з SECC сталі, причому порівняно із звичайними серверними рішеннями він значно коротший і вужчий. Замість довжини230-270 мм, що часто зустрічається, довжина Seasonic SS-250SU становить всього 150 мм. Ширина корпуса Seasonic SS-250SU також менше, 81,5 мм замість 100 мм. Таким чином, це джерело відповідає розмірам mini 1U.

Специфікація блока живлення Seasonic SS-250SU Active PFC:

Виробник

Sea Sonic Electronics Co.

Модель

SS-250SU Active PFC

Тип

ATX12V v1.0

Номінальна потужність, Вт

250

Потужність по каналу 12В, Вт

216

Ліній +12V

2, «віртуальні»

Виходи

+3.3V – 14A,
+5V – 17A,
+12V1 – 8A,
+12V2 – 14A,
-12V – 0,8A,
 +5VSB – 2,5A

PCI-E роз’ємів

Немає

SLI Ready

Немає

CrossFire Certified

Немає

Модульний

Немає

ККД

>82%

Сертифіковано 80 PLUS

Bronze

Коефіцієнт потужності (PF)

99%

Метод компенсації коефіцієнта потужності

Активний

Вхідна напруга, В

100-240

Частота, Гц

50/60

Вхідний струм, А

5

Розмір вентилятора, мм

40х20

Рівень шуму, дБ

-

Регулятор швидкості обертання (S2FC)

 є

Електромагнітні безпека та сумісність (EMI/EMC)

CE, FCC, C-tick

Відповідність RoHS (низький зміст у припої свинцю та кадмію)

 є

Розміри (ШхДхВ), мм

150х81,5х40,6

Комплектація

немає

Гарантія

3 роки

Сайт виробника

http://www.seasonic.com/

Seasonic SS-250SU Active PFC

Вентиляційна сітка є на верхній і передній панелі корпуса.

Seasonic SS-250SU Active PFC

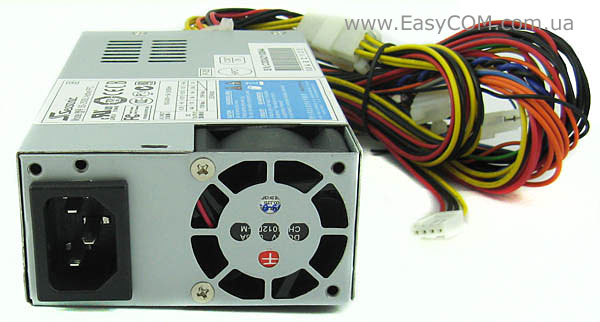

На задній панелі блока живлення Seasonic SS-250SU встановлений лише 1 вентилятор розміром 40 мм і роз’єм для підключення мережного шнура живлення.

Seasonic SS-250SU Active PFC

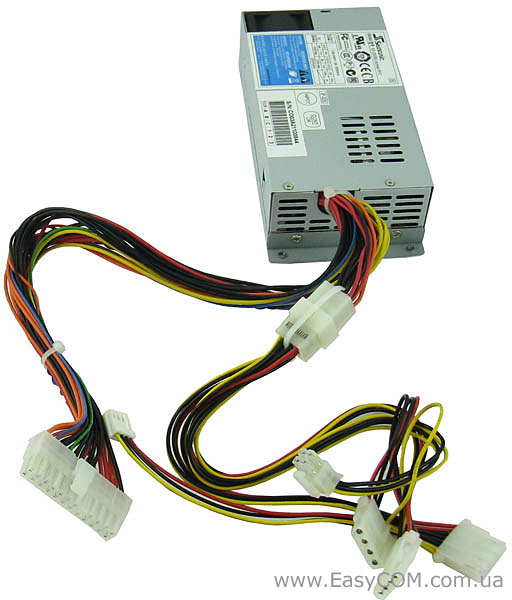

Арсенал роз’ємів і кабелів блока живлення Seasonic SS-250SU позбавлений роз’ємів PCIE для відеокарт і роз’ємів SATA, які більше характерні для джерел живлення ПК. Відповідно до потужності, Seasonic SS-250SU укомплектовано трьома роз’ємами PATA і одним роз’ємом для FDD. Для живлення процесора є роз’єм ATX12V лише в 4-контактному виконанні. Отже, довжина кабелів у джерела живлення Seasonic SS-250SU цілком достатня для обережного складання «тонкого» сервера.

Роз’єми і довжина проводів блока живлення Seasonic SS-250SU:

Типи роз’ємів

Довжина проводів до роз’єму (роз’ємів), см

24-контактний роз’єм живлення

35

4-контактний роз’єм живлення

40

Два роз’єми PATA для периферійних пристроїв

40-55

Роз’єм для периферійних пристроїв і для приводів FDD

30-45 (FDD)

Seasonic SS-250SU Active PFC

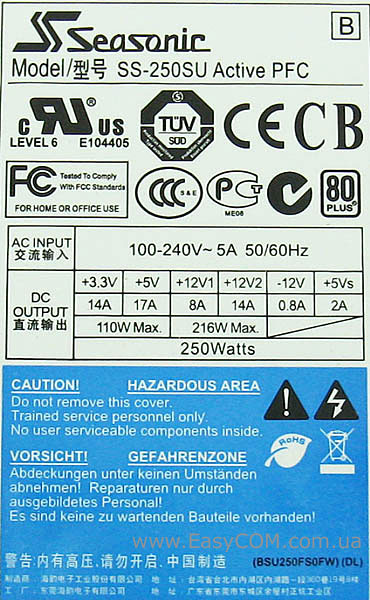

Етикетка на блоці живлення Seasonic SS-250SU Active PFC F3 має всю найбільш цікаву для користувача інформацію. Звідси можна довідатися, що 250 Вт блок живлення Seasonic SS-250SU Active PFC F3 має дві «віртуальні» лінії живлення +12В з навантажувальною потужністю до 216 Вт, як для джерела живлення із загальною потужністю 250 Вт ця цифра цілком прийнятна. Максимальна потужність лінії +3,3В і +5В становить 110 Вт. Таким чином, можна відзначити відмінний розподіл навантажень і гарну потужність основних ліній живлення. До величини вхідної напруги блок живлення Seasonic SS-250SU Active PFC F3 не вимогливий, вона може знаходиться в діапазоні від 100 В до 240 В.

На етикетці також підкреслена сертифікація організаціями CUL, TUV, FCC і відповідність стандартам по вмісту шкідливих речовин RoHS, а також сертифікація 80 PLUS.

Seasonic SS-250SU Active PFC

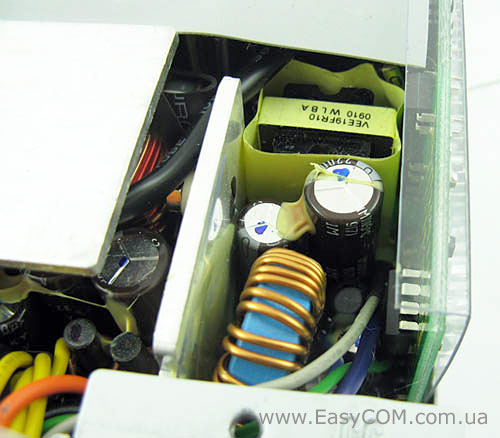

Монтаж елементів у блоці живлення Seasonic SS-250SU Active PFC F3 виконаний дуже щільно. З цієї причини детально розглянути компоненти нам не вдалося. Товста алюмінієва пластина, яка слугує основним радіатором, огинає бічну сторону корпуса. Для охолодження діодного мосту первинного ланцюга випрямлення слугує менш габаритна алюмінієва пластина. На мережний роз’єм живлення, як і повинно бути, напаяний фільтр з декількох конденсаторів.

Seasonic SS-250SU Active PFC

Також нам ще вдалося розглянути, що максимальна робоча температура деяких встановлених конденсаторів становить 105°С, а це дозволяє відносити їх до класу високотемпературних.

Тестування

Через відсутність повноцінного навантажувального стенда, для тестування ми використали ігрову комп'ютерну систему середнього рівня з відеокартою на Radeon HD 4850 і розігнаним до 3,8 ГГц чотирьохядерним процесором Intel Core 2 Quad Q9550.

Тестова конфігурація, що виконує роль навантаження блока живлення:

Материнська плата

ZOTAC nForce 790i-Supreme (NVIDIA nForce 790i Ultra SLI)

Процесор

Intel Core 2 Quad Q9550 (LGA775, 2,83 ГГц, L2 2х6 МБ) @3,8 ГГц

Кулер

Noctua NH-U12P

Оперативна пам'ять

2x DDR3-1333 1024 MБ Kingston PC6400

Відеокарта

MSI R4850-2D1G-OC (Radeon HD 4850, 1GB GDDR3, PCIe)

Жорсткий диск

Samsung HD080HJ 80 ГБ 7200rpm 8 МБ SATA-300

Корпус

Spire SwordFin SP9007B з двома 120 мм вентиляторами

Завдяки цифровому мультиметру MASTECH MY64 ми проводили виміри напруги на основних лініях живлення +12В; +5В; +3,3В, а приладом Seasonic Power Angel визначали коефіцієнт потужності та загальну потужність споживання всією системою разом з блоком живлення.

Вимірювання величини напруги і потужності споживання здійснювалося в режимі максимального навантаження та у простої. Максимальне навантаження на систему ми створювали запуском перевірки стабільності відеопідсистеми в додатку FurMark 1.7.0 з одночасним запуском стрес-тесту FPU у додатку Everest.

Відхилення та «осідання» напруги на вихідних лініях

В результаті виміру напруги живлення на вихідних лініях живлення були отримані наступні значення:



Seasonic SS-250SU

CHIEFTEC CTG-500-80P

ZALMAN ZH500-RS

DTS ATX-500A



Величина, В

Відхилення, %

Величина, В

Відхилення, %

Величина, В

Відхилення, %

Величина, В

Відхилення, %

+12V

Idle

12,36

+3

12,47

+3,9

12,20

1,6

12,39

+3,2

Burn

12,16

+1,3

12,32

+2,6

12,17

1,4

11,74

-2,1

+5V

Idle

5,06

+1,2

5,05

+1

5,16

3,2

5,12

+2,4

Burn

5,15

+3

5,08

+1,6

5,14

2,8

5,14

+2,8

+3.3V

Idle

3,33

+1

3,41

+3,3

3,38

2,4

3,45

+4,5

Burn

3,35

+1,5

3,41

+3,3

3,38

2,4

3,43

+3,9

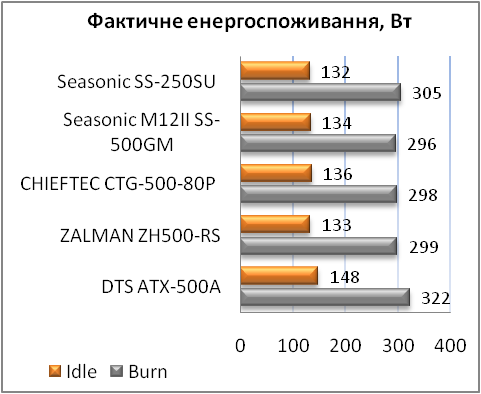

Під час тестування загальне навантаження на Seasonic SS-250SU Active PFC F3 у простої було 132 Вт, а в режимі максимального навантаження системи – 305 Вт. Остання цифра перевищує заявлені 250 Вт корисної потужності. При цьому, звісно ж, потрібно враховувати, що перетворення енергії відбувається з втратами потужності. Причому потужність втрат теоретично не входить у цю величину. В підсумку, враховуючи, що ККД блока живлення приблизно рівний 0,82, корисна потужність при максимальному навантаженні становила приблизно 250 Вт. Таким чином, ми робимо висновок, що під час тестування Seasonic SS-250SU Active PFC F3 був завантажений до максимуму, але не перевантажений. При цьому відхилення напруги на основних лініях виглядають цілком прийнятно, знаходячись в межах 3%. Показовим моментом є осідання напруги під час навантаження на лінії +12 у порівнянні з потужнішими джерелами живлення для настільних систем. Теоретично, більш потужні джерела живлення повинні мати менші відхилення, але на практиці Seasonic SS-250SU потужністю 250 Вт знаходився на рівні з CHIEFTEC CTG-500-80P потужністю 500 Вт і на голову перевершував дешевий блок живлення DTS ATX-500A.

Пульсації на лінії +12 В і + 5 В

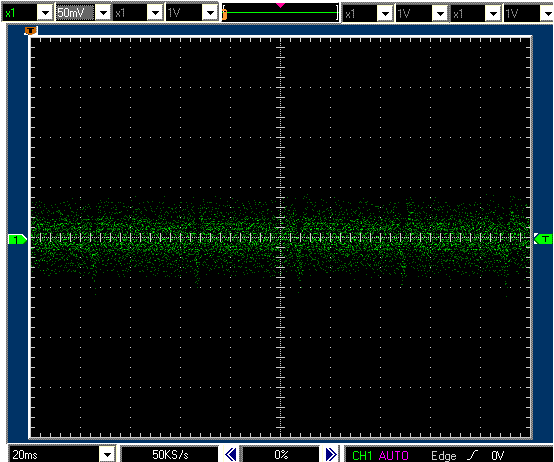

Пульсації на лінії +5 В приблизно рівні 80 мВ

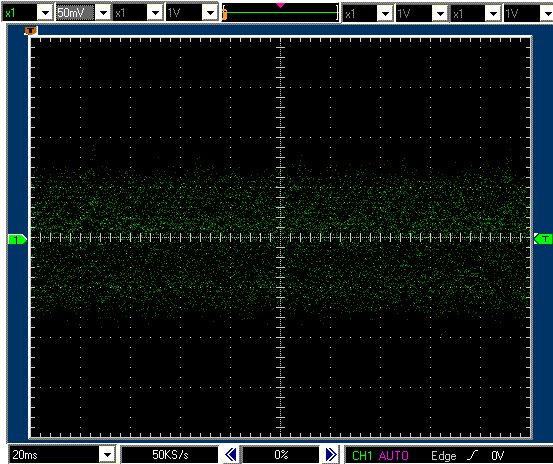

Пульсації на лінії +12 В приблизно рівні 140 мВ

З фільтрацією пульсацій напруги блок живлення Seasonic SS-250SU впорався дуже добре, незважаючи на те, що під час тестів навантаження було максимальним.

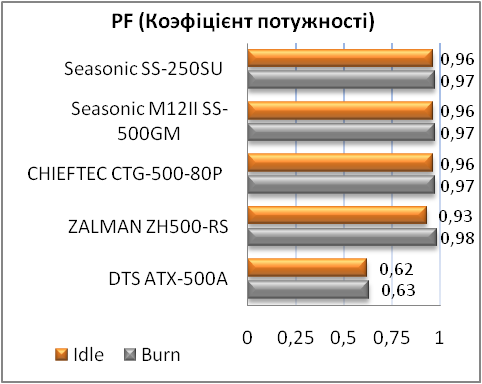

Коефіцієнт потужності

Активний модуль компенсації реактивної потужності відмінно виконує свої функції, підтримуючи коефіцієнт потужності на дуже високому рівні. По цьому показнику Seasonic SS-250SU не поступається більш потужним рішенням для настільного сегмента.

Ефективність перетворення

За рівнем енергоспоживання і відповідно ККД блок живлення Seasonic SS-250SU, все-таки, відставав при однаковому навантаженні від більш потужних опонентів. Пов'язано це в першу чергу з впливом ступеня завантаженості на ККД джерела живлення. Ближче до максимального завантаження ККД у блоків живлення зменшується. Тому ми одержали цілком очікувану картину для джерела живлення потужністю 250 Вт - Seasonic SS-250SU. Водночас, якщо порівнювати енергоспоживання з дуже простим DTS ATX-500A, то у Seasonic SS-250SU бачимо вже перевагу в 18 Вт.

До того ж, блок живлення Seasonic SS-250SU Active PFC F3 був протестований на відповідність стандарту ENERGY STAR Ver. 4.0, який вимагає забезпечити споживання системою в режимі Standby (у виключеному стані) до 2 Вт, а в Sleep (сплячому) режимі до 4 Вт. Як виявилося, Seasonic SS-250SU Active PFC F3 повністю задовольняє цим вимогам.

Система охолодження

Джерела живлення для серверів звісно не відрізняються тихою роботою. Але блок живлення Seasonic SS-250SU Active PFC F3 під час тестування поводився досить тихо, лише при максимальному завантаженні в 305 Вт він починав помітно гудіти. Отже, вже при загальному навантаженні в 220 Вт (запуск тільки стрес-тесту відеокарти FurMark) джерело живлення працювало помітно тихіше, хоча його корпус нагрівався.

Висновки

Блок живлення Seasonic SS-250SU Active PFC F3 є досить збалансованим і надійним рішенням для невеликого сервера. Причому під час тестування будь-яких негативних якостей у блока живлення Seasonic SS-250SU Active PFC F3 виявлено не було. Навіть навпаки, ми були трохи здивовані його потужністю, низьким рівнем шуму і якісною фільтрацією напруги. Беручи до уваги результати випробувань, якщо забезпечити можливості кріплення і запастися перехідниками живлення, то Seasonic SS-250SU цілком можна було б використовувати і для мультимедійних систем, адже він відрізняється компактністю та має низький рівень шуму при малому і середньому навантаженні.

До переваг можна віднести:

  • високий рівень ККД;
  • досить тиха при низькому і середньому навантаженні система охолодження;
  • активний метод компенсації реактивної потужності;
  • сертифікацію ENERGY STAR Ver. 4.0;
  • відповідність стандартам RoHS.

До недоліків можна віднести:

  • відсутність роз’єму SATA.


Автор: Дмитро Масюк
Переклад: Анна Смірнова

Дякуємо компанії «Сінтекс» (дистриб’ютору Sea Sonic Electronics в Україні) за наданий для тестування блок живлення Seasonic SS-250SU Active PFC F3.
