Огляд блока живлення Seasonic PRIME TX-750 (SSR-750TR): ми вже десь зустрічалися

Навесні 2017-го року до нашої тестової лабораторії потрапили відразу три джерела живлення лінійки Seasonic PRIME Titanium потужністю 650, 750 і 850 Вт. Як ми переконалися, відомому виробникові вдалося створити рішення для цінителів по-справжньому якісних преміальних комплектуючих.

Seasonic PRIME TX 750 W Titanium

І ось через роки в двері постукав ще один схожий пристрій - Seasonic PRIME TX-750 (SSR-750TR). З першого погляду на зовнішність і специфікацію ми впізнаємо старого-доброго 750-ваттника Seasonic PRIME Titanium, що й не дивно. Так, буква «T» в нашому випадку вказує на сертифікат 80 PLUS Titanium, а «X» - на повністю модульне підключення кабелів. Ось така вона концепція OneSeasonic, завдяки якій тепер назви блоків живлення можуть багато розповісти про самі пристрої. Ну а інші подібності та відмінності ми постараємося роздивитися далі.

Специфікація

Модель

Seasonic PRIME TX-750 W Titanium
(SSR-750TR)

Тип

ATX12V / EPS12V

Номінальна потужність, Вт

750

Потужність по каналу 12В, Вт

744

Потужність ліній +3,3В и +5В, Вт

100

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

20

Максимальний вихідний струм каналу +5В, А

20

Максимальний вихідний струм каналу +12В, А

62

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

3

Вхідна напруга, В

100 − 240

Частота, Гц

50 − 60

Вхідний струм, А

4,5 – 9,5

ККД, %

≤96%

Сертифікований 80 PLUS

Titanium

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

99

PCIe-роз'єми

4 (6+2-контактні)

Модульний

Да

Розміри вентилятора, мм

135 х 135 х 25

Тип підшипника вентилятора

FDB

Захисти

OPP, OVP, UVP, OCP, OTP, SCP

Розміри, мм

170 х 150 х 86

Гарантія, років

12

Сайт виробника

Seasonic

Seasonic PRIME TX

Позначення SSR-750TD змінилося на SSR-750TR, ну а в іншому все ідентично! Тому давайте розбиратися що до чого.

Упаковка і комплект постачання

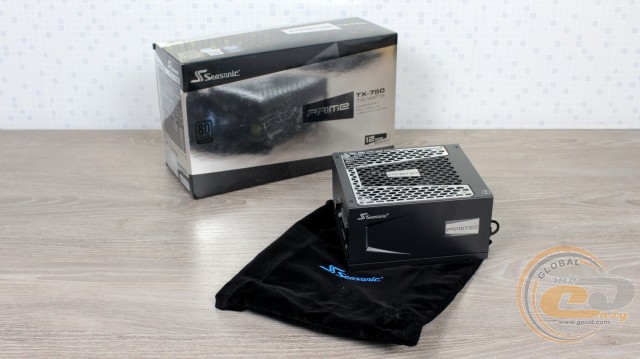

Коробка цілком відповідає статусу пристрою, як зовні, так і за розмірами. І, звичайно ж, радує її хороша інформативність. Крім іншого зазначено, що серія Seasonic PRIME Titanium отримала нагороду European Hardware Awards 2017 сегменті «Краща лінійка БЖ». А в 2020-му році ця премія дісталася вже джерелам Seasonic PRIME TX, один з яких якраз у наших руках.

Seasonic PRIME TX 750 W Titanium

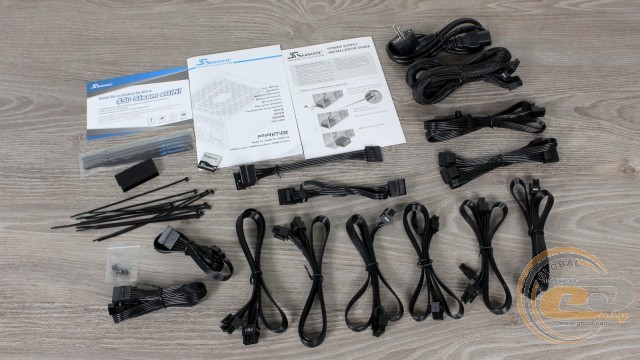

Усередині всі компоненти щільно упаковані, що сприяє їх збереження під час транспортування. Крім самого джерела, в коробці постачається:

  • мережевий шнур живлення;
  • кріпильні гвинти;
  • набір кабелів, що відстібаються, для підключення комплектуючих;
  • комплект багаторазових і одноразових стяжок;
  • чохол для зберігання невикористовуваних кабелів;
  • наклейка на корпус;
  • насадка для запуску БЖ без підключення до системи;
  • набір паперової документації.

А ось і перше виявлене відмінність - наявність насадки на 24-контаний роз'єм ATX для ввімкнення блока живлення без використання зібраної системи. Буде корисно для діагностики або при необхідності живити окремі компоненти.

Зовнішній вигляд

Seasonic PRIME TX 750 W Titanium

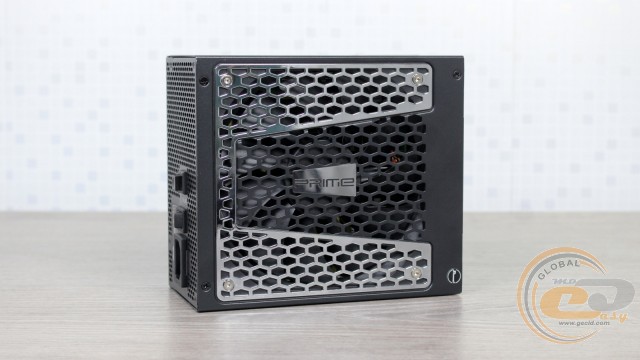

У зовнішності Seasonic PRIME TX-750 (SSR-750TR) безпомилково впізнається лінійка, до якої він належить. У цілому екстер'єр за ці роки не змінився, і з бюджетниками його все ще ну ніяк не переплутаєш. Розміри також залишилися без змін і становлять 170 х 150 х 86 мм.

Невелика гарантійна пломба виглядає вельми симпатично. Вона буде актуальною протягом цілих 12 років із моменту придбання пристрою.

Seasonic PRIME TX 750 W Titanium

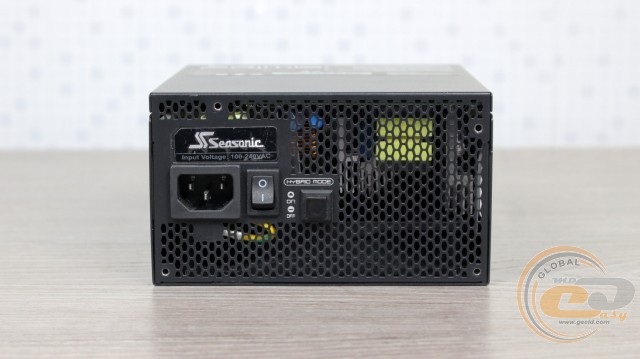

На тильній панелі притулилися: кнопка ввімкнення пристрою, перемикач гібридного режиму роботи пропелера, вхідний роз'єм живлення, а також невелика вставка із зазначенням виробника і діапазону підтримуваного вхідного напруги.

На перший погляд, нічого нового, але зміна все ж є: якщо раніше написи були орієнтовані на установку БЖ вентилятором вгору, то тепер вони перевернуті і читаються при розташуванні пропелером вниз. Що, втім, не принципово.

До речі, про розміщення. При ввімкненому гібридному режимі виробник радить встановити джерело пропелером вгору. У такому разі нагріте повітря буде виводиться через перфорацію навіть без участі пропелера. У звичайному ж режимі роботи СО вентилятор може бути направлений вниз.

Seasonic PRIME TX 750 W Titanium

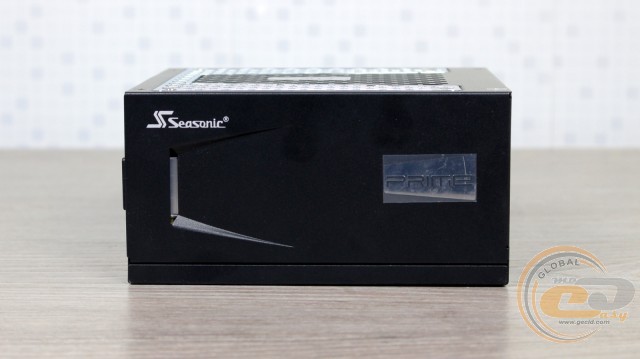

Крім написів, обидві боковини доповнені перфорованими вирізами - тільки декорація, але зате красива.

Seasonic PRIME TX 750 W Titanium

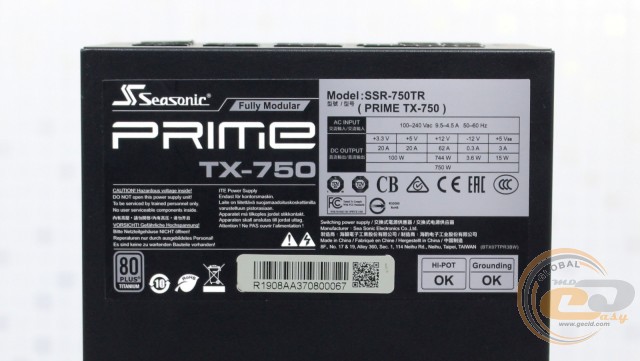

Наклейка нагадує про використання однієї 12-вольтової лінії потужністю 99,2% від номіналу - відмінний показник, враховуючи її затребуваність. Для молодших +3,3 В і +5 В виділено 100 Вт, чого в сучасних реаліях має вистачити. З відмінностей - напис «Made in China», тоді як три роки тому тут згадувався Тайвань.

Seasonic PRIME TX 750 W Titanium

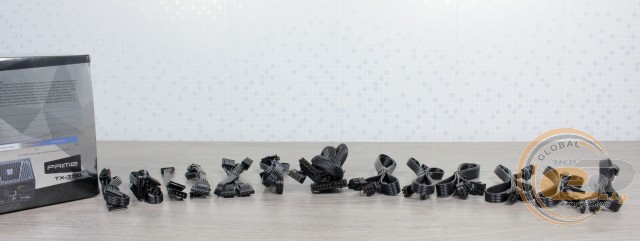

Усі кабелі у Seasonic PRIME TX-750 (SSR-750TR) повністю модульні. Для зручності укладання вони виконані у вигляді гнучких шлейфів.

Основні конектори живлення (20+4-контактний ATX і пара 4+4-контактних ATX12V) забезпечують підтримку комп'ютерів з одним або двома CPU. А для живлення графічної підсистеми в складі новинки є чотири окремих 6+2-контактних PCIe - як і в 650-ватнику. Різноманітні периферійні коннектори (прямі і Г-образні, із різною кількістю роз'ємів і довжиною кабелів) дозволять під'єднати до 10 пристроїв SATA і до 5 PATA.

Бонусом стало наявність перехідника з одного PATA на два SATA 3.3. Останній позбавлений одного з дротів живлення, що забезпечило підтримку накопичувачів з функцією «Power Disable». І так, у попередника такого не було.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина дротів до роз'єму (роз'ємів), см

Модульні роз'єми

20+4-контактний ATX

1

60

4+4-контактний ATX12V

2

65

6+2-контактний PCIe

4

75

чотири SATA

1

45-60-70-80

чотири SATA

1

40-55-70-85

два SATA

1

30-45

три PATA

1

45-60-75

два PATA

1

35-50

Перехідник

з PATA на два SATA 3.3

1

15-30

Seasonic PRIME TX 750 W Titanium

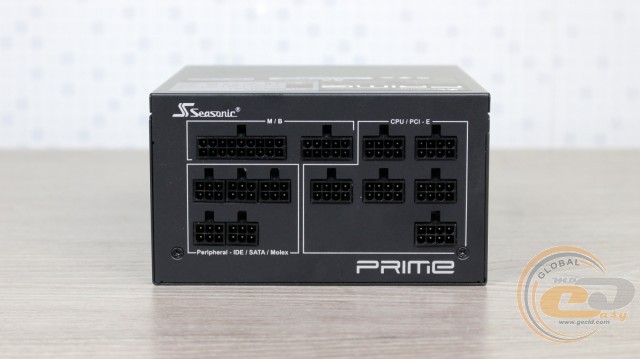

Немає досвіду в підключенні? Не біда, адже всі роз'єми мають відповідне маркування. Та й форма отворів не дозволить помилитися при установці.

Внутрішня будова

Seasonic PRIME TX 750 W Titanium

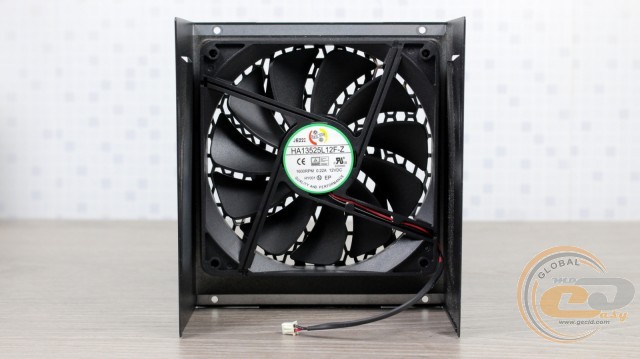

Активне охолодження Seasonic PRIME TX-750 (SSR-750TR) покладено на 135-мм 11-лопатевий вентилятор HONG HUA HA13525L12F-Z. Його рідного брата HONG HUA HA13525M12F-Z ми бачили всередині рішень без приставки «TX». Відмінність між пропелерами полягає в зниженій з 1800 до 1600 об/хв максимальній частоті обертання, і меншому енергоспоживанні (2,64 Вт, 12 В при 0,22 А). Підключається пропелер через знімний двоконтактний конектор.

В її основі лежить надійний гідродинамічний підшипник. Він тихіше і холодніше, ніж шарикопідшипники, і значно надійніше підшипника ковзання.

Seasonic PRIME TX 750 W Titanium

За пасивне відведення тепла відповідають чотири алюмінієві радіатори. Завдяки цьому можлива гібридна робота системи охолодження, коли при невеликому навантаженні все відведення тепла покладено тільки на згадані шматочки металу, без задіяння пропелера.

Seasonic PRIME TX 750 W Titanium

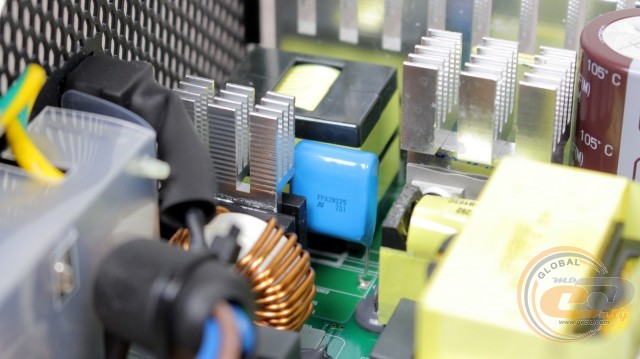

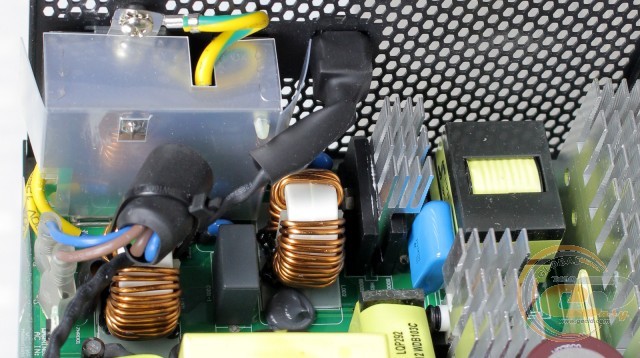

Що ж, перейдемо до окремих вузлів Seasonic PRIME TX-750 (SSR-750TR). Вхідний EMI-фільтр, покликаний придушувати створювані джерелом перешкоди, містить всі необхідні компоненти. Частина їх захована під екранує платою. Зовні ж вдалося розглянути один X- і чотири Y-конденсатори, два дроселі і варистор.

Змінна напруга випрямляється за допомогою двох діодних збірок, закріплених на окремому радіаторі.

Seasonic PRIME TX 750 W Titanium

Далі на черзі вузол APFC. Сюди входить дросель, захований в пластиковому корпусі,...

Seasonic PRIME TX 750 W Titanium

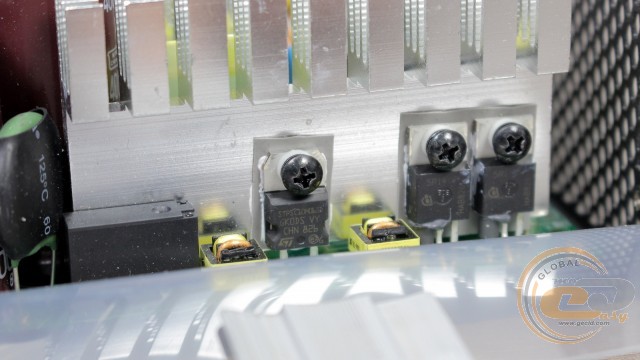

...пара польових транзисторів Infineon німецького походження і діод Шотткі. А чорний паралелепіпед біля радіатора - це термистор, що забезпечує захист від великих пускових струмів.
