Огляд блока живлення Seasonic PRIME GX-1000: коли багато відеокарт

Лінійка блоків живлення Seasonic PRIME містить моделі з найпередовішими напрацюваннями і найвищою ефективністю - не нижче за 80 PLUS Gold. Правда, на тлі флагманських версій з приставками «Titanium» і «Platinum» навіть варіанти Gold можуть виглядати порівняно скромно. Але за характеристиками різниця між ними ледь помітна.

Seasonic PRIME GX-1000

А ось як йдуть справи на практиці? Нещодавно ми як раз протестували «титанового» представника Seasonic PRIME TX-750 (SSR-750TR). Тепер у нас є можливість порівняти його зовнішність, будову і можливості з найпотужнішим «золотим» Seasonic PRIME GX-1000 (SSR-1000GD). За вартістю він знаходиться десь між «титановими» 750- і 850-ватниками. Але нас цікавлять не тільки ціни, вірно?

Специфікація

Модель

Seasonic PRIME GX-1000
(SSR-1000GD)

Тип

ATX12V / EPS12V

Номінальна потужність, Вт

1000

Потужність по каналу 12В, Вт

996

Потужність ліній +3,3В та +5В, Вт

125

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

25

Максимальний вихідний струм каналу +5В, А

25

Максимальний вихідний струм каналу +12В, А

83

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

3

Вхідна напруга, В

100 − 240

Частота, Гц

50 − 60

Вхідний струм, А

6,5 – 13

ККД, %

≤92%

Сертифікований 80 PLUS

Gold

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності  (PF), %

99

PCIe-роз'єми

6 (6+2-контактні)

Модульний

Да

Розміри вентилятора, мм

135 х 135 х 25

Тип підшипника вентилятора

FDB

Час напрацювання на відмову пропелера (MTBF), годин

50 000

Захисти

OPP, OVP, UVP, OCP, OTP, SCP

Розміри джерела, мм

170 х 150 х 86

Гарантія, років

12

Час напрацювання на відмову БЖ (MTBF), годин

150 000

Сайт виробника

Seasonic

Seasonic PRIME GX

Упаковка і комплект постачання

Коробка оформлена під стать іншим рішенням лінійки, але застосовувані кольори відповідають до сертифікату енергоефективності. Інформативність, як завжди, на висоті, хоча акцент явно робився на англомовного покупця.

Крім іншого зазначено отримання нагороди European Hardware Awards у сегменті «Краща лінійка БЖ». У 2017-му вона дісталася лінійці Seasonic PRIME Titanium, а в 2019-му - уже перейменованої Seasonic PRIME TX.

Seasonic PRIME GX-1000

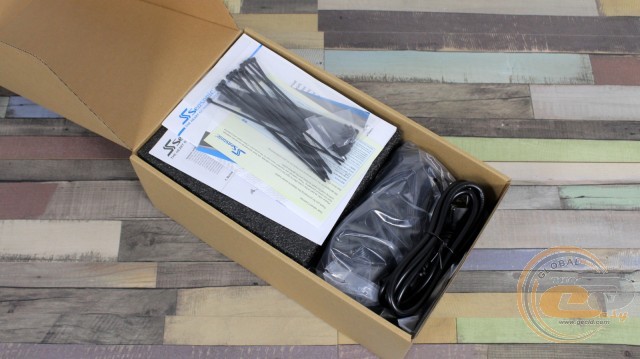

Усередині всі компоненти щільно упаковані, так що БЖ можна сміливо замовляти по пошті.

Seasonic PRIME GX-1000

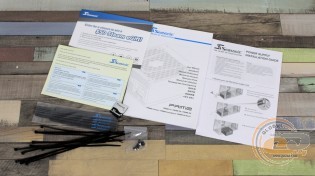

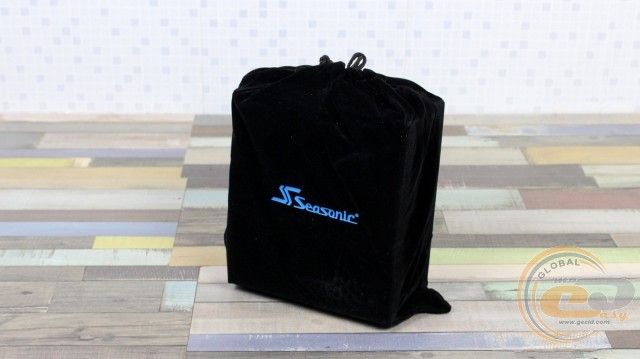

Крім самого джерела в чохлі, тут ми також виявили:

Seasonic PRIME GX-1000 Seasonic PRIME GX-1000

  • мережевий шнур живлення;
  • кріпильні гвинти;

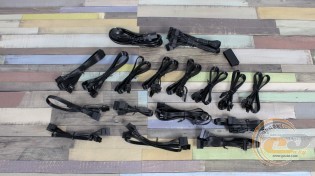

  • набір кабелів, що відстібаються, для підключення комплектуючих;
  • чохол для зберігання невикористовуваних кабелів;
  • комплект багаторазових і одноразових стяжок;
  • наклейку на корпус;
  • набір паперової документації.

На відміну від «тютюнових» рішень, у коробці не виявилося насадки для запуску пристрою без підключення до системи. Правда, згідно з офіційним сайтом, вона все ж має бути присутня в роздрібному комплекті. В іншому все аналогічно.

Зовнішній вигляд

Seasonic PRIME GX-1000

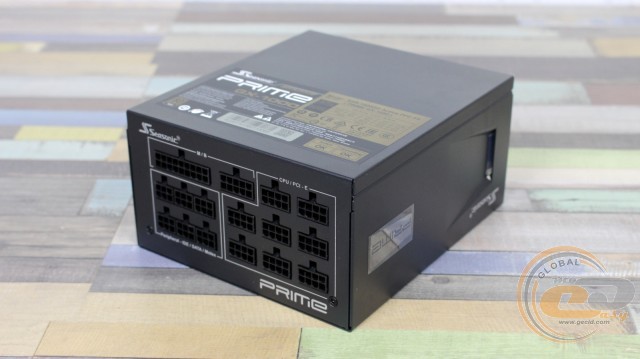

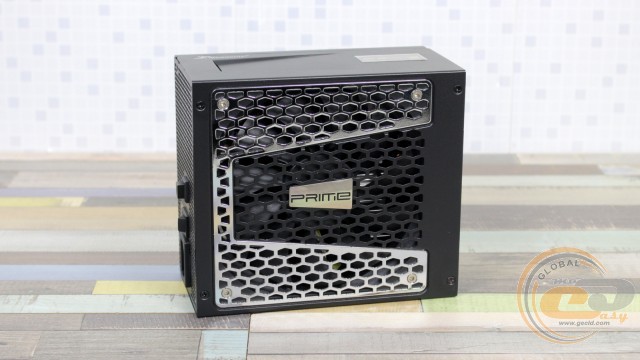

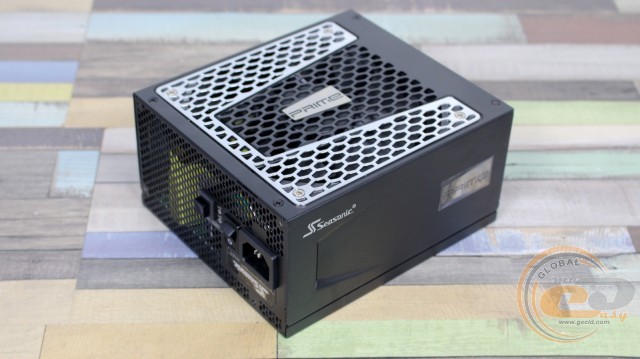

Зовнішність Seasonic PRIME GX-1000 дозволяє безпомилково визначити лінійку, до якої він належить. Не змінився і гарантійний термін - усе ті ж 12 років, хоча у нашого екземпляра відповідної наклейки вже не виявилося. А розміри 170 х 150 х 86 мм натякають на чималу потужність, адже довжина моделей потужністю 650 і 750 Вт становить скромні 140 мм.

Seasonic PRIME GX-1000

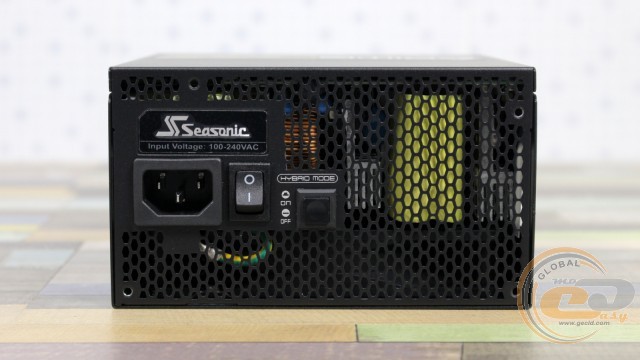

Тож не дивно, що зміст тильної боковини також обійшовся без сюрпризів. На місці кнопка ввімкнення пристрою, перемикач гібридного режиму роботи пропелера і вхідний роз'єм живлення. Невеликий шильдик нагадує про іменитого виробника і широкому (full range) діапазоні вхідних напруг.

Seasonic PRIME GX-1000

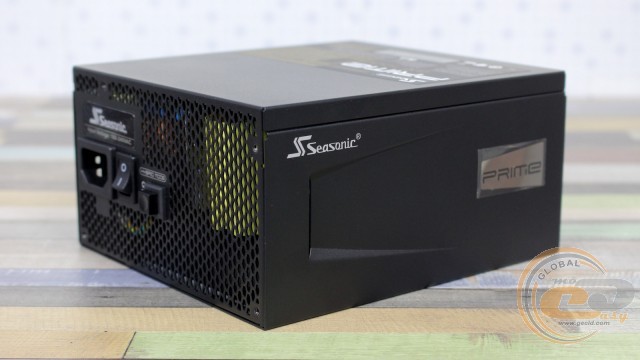

Обидві боковини доповнені перфорованими вирізами і написами із зазначенням лінійки. Навіть плівки є, щоб не забруднити глянцеві елементи під час монтажу.

Seasonic PRIME GX-1000

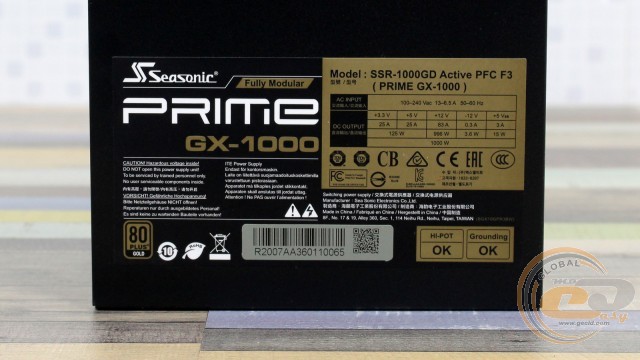

Наклейка повідомляє про використання однієї 12-вольтової лінії потужністю 99,6% від номіналу, що дуже і дуже добре. Для молодших +3,3 В і +5 В виділено 125 Вт, але ж більше в сучасних реаліях і не потрібно.

Seasonic PRIME GX-1000

Усі кабелі у Seasonic PRIME GX-1000 повністю модульні. Для зручності укладання вони виконані у вигляді гнучких шлейфів, а з метою уніфікації мають однаковий калібр 18 AWG.

Seasonic PRIME GX-1000

Основні конектори живлення (20+4-контактний ATX і пара 4+4-контактних ATX12V) забезпечують підтримку комп'ютерів з одним або двома CPU. А для живлення графічної підсистеми в складі новинки є шість окремих 6+2-контактних PCIe. Різноманітні периферійні конектори (прямі і Г-образні, з різною кількістю роз'ємів і довжиною кабелів) дозволять під'єднати до 14 пристроїв SATA і до 5 PATA. Також до комплекту поклали перехідник з одного PATA на два SATA 3.3. Він позбавлений одного з дротів живлення для підтримки накопичувачів з функцією «Power Disable».

Аналогічна конфігурація дротів застосовується і у 850-ватного Seasonic PRIME GX-850. У 750-ватника вона скромніше, а у 1300-ватного рішення - ще більш щедра.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина дротів до роз'єму (роз'ємів), см

Калібр застосовуваних дротів

Модульні роз'єми

20+4-контактний ATX

1

60

18 AWG

4+4-контактний ATX12V

2

65

18 AWG

6+2-контактний PCIe

6

75

18 AWG

чотири SATA

2

45-60-70-80

18 AWG

чотири SATA

1

40-55-70-85

18 AWG

два SATA

1

30-45

18 AWG

три PATA

1

45-60-75

18 AWG

два PATA

1

35-50

18 AWG

Перехідник

з PATA на два SATA 3.3

1

15-30

18 AWG

Seasonic PRIME GX-1000

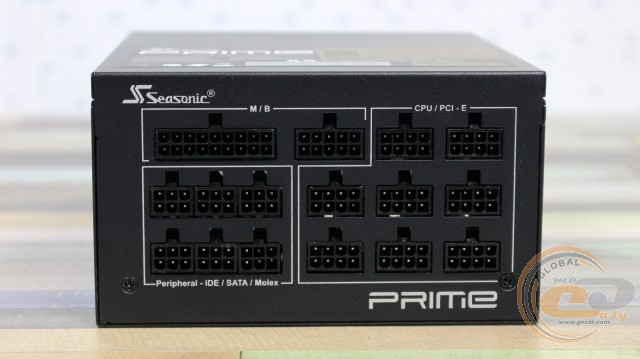

Немає досвіду в підключенні модульного БЖ? Не біда. Усі роз'єми мають відповідне маркування, а форма отворів не дозволить помилитися при установці.

Внутрішня будова

Seasonic PRIME GX-1000

Що ж, із зовнішністю все зрозуміло - час заглянути «під капот».

Seasonic PRIME GX-1000

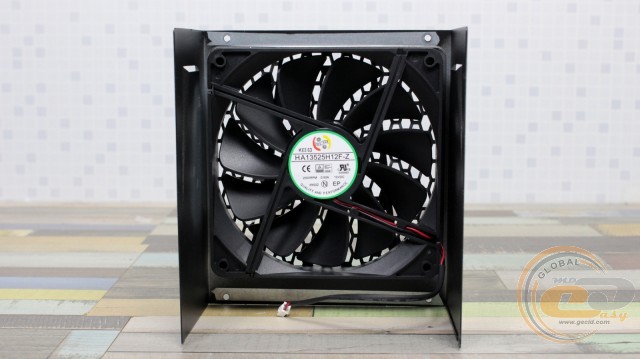

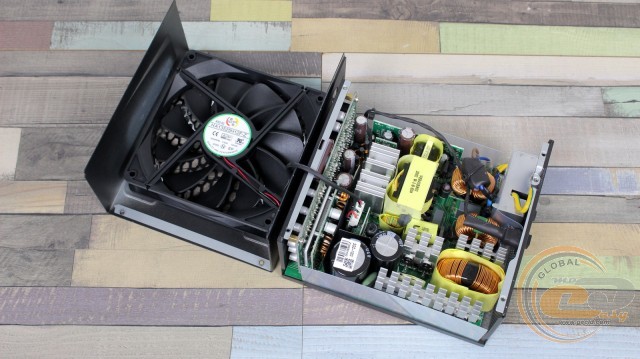

Активне охолодження Seasonic PRIME GX-1000 покладено на 135-мм 11-лопатевий вентилятор HONG HUA HA13525H12F-Z (6 Вт, 12 В при 0,5 А). Це найбільш ефективне рішення в лінійці, здатне прискорюватися до 2000 об/хв. Раніше в менш потужних джерелах Seasonic PRIME ми зустрічали пропелери з буквами «M» і «L» у назві, що відповідало 1800 і 1600 об/хв. Але пам'ятаємо, що це всього лише максимальні показники, а на практиці ми зазвичай бачимо більш комфортні значення. Підключається пропелери звичним способом через знімний двоконтактний конектор.

В її основі лежить надійний гідродинамічний підшипник. Він тихіше і холодніше, ніж шарикопідшипники, і значно надійніше підшипника ковзання.

Seasonic PRIME GX-1000 Seasonic PRIME GX-1000

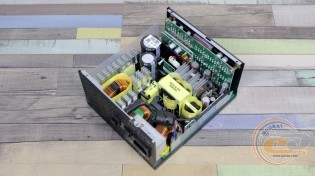

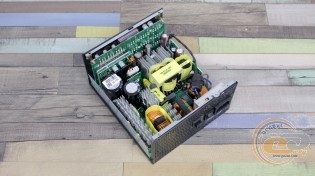

За пасивне відведення тепла відповідають чотири алюмінієвих радіатора. Завдяки їм можлива гібридна робота системи охолодження, коли при невеликому навантаженні весь відведення тепла покладено тільки на ці шматочки металу, без задіяння пропелери.

До речі, застосування напівпасивного режиму впливає на розміщення джерела. При ввімкненому гібридному режимі виробник радить встановити БЖ пропелером угору. У такому разі нагріте повітря буде виводитися через перфорацію навіть без участі пропелера. У звичайному режимі роботи СО вентилятор може бути направлений вниз.

Seasonic PRIME GX-1000

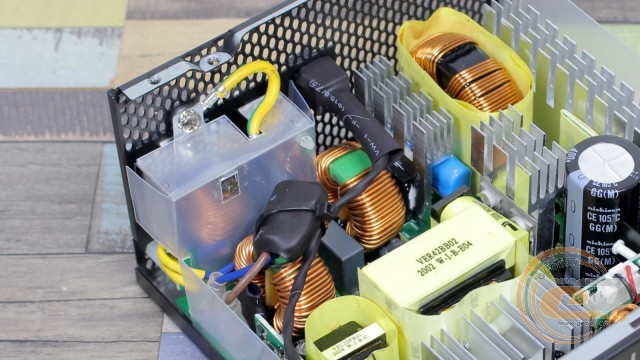

Що ж, перейдемо до окремих вузлів Seasonic PRIME GX-1000. Вхідний EMI-фільтр покликаний придушувати створювані джерелом перешкоди. Він містить усі необхідні компоненти. Частина з них захована під екранує платою, а зовні вдалося розглянути один X- і два Y-конденсатори, два дроселі і варистор.

Змінна напруга випрямляється за допомогою двох діодних збірок, закріплених на окремому радіаторі.

Далі на черзі вузол APFC. Сюди входить великий дросель, ...

Seasonic PRIME GX-1000

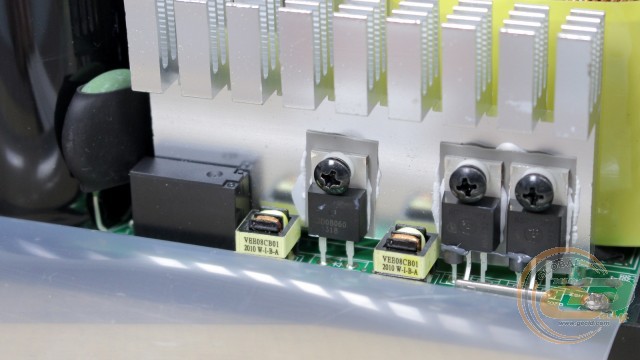

...пара польових транзисторів Infineon німецького походження і діод Шотткі. Також на місці термістор, який захищає від великих пускових струмів.

Seasonic PRIME GX-1000

Вхідні японські конденсатори Nippon Chemi-Con радують відмінною репутацією. Обидва належать до високотемпературної серії (до 105°C), а їх загальна ємність дорівнює 1290 мкФ (820 + 470 мкФ). Це позитивно позначається на часі утримання, що дозволить уникнути відключення системи при короткочасному (кілька десятків мілісекунд) пропажі електрики.
