Огляд блока живлення Seasonic FOCUS GX-650: уже не CORE, ще не PRIME

Лінійка Seasonic FOCUS містить виключно «золоті» і «платинові» рішення. Проте, виробник подбав про деяку їх різноманітність.

Топові блоки живлення Seasonic FOCUS PX мають сертифікат 80 PLUS Platinum, повністю модульну систему кабелів і 10-річну гарантію, а їх потужність варіюється від 550 до 850 Вт ($135 - 210).

Найдоступніші Seasonic FOCUS GM несуть на собі ярлик 80 PLUS Gold, є частково модульними, а гарантія діє 7 років. Але і коштують такі рішення помітно дешевше - на тому ж Amazon за найпотужніший 850-ватник просять всього $130. Найсумніше те, що на вітчизняному ринку моделі з індексом GM поки не представлені.

Seasonic FOCUS GX-650

Зате в продажі є проміжні рішення Seasonic FOCUS GX: 80 PLUS Gold, 10 років гарантії, повністю модульні кабелі і ціна від $117 за 550-ватник до $250 за кіловатний БЖ. А моделі потужністю від 750 до 1000 Вт представлені ще й у білому кольорі. Ми ж з вами познайомимося саме з чорним 650-ватником Seasonic FOCUS GX-650 (SSR-650FX) за $150.

Специфікація

Модель

Seasonic FOCUS GX-650
(SSR-650FX)

Тип

ATX12V / EPS12V

Номінальна потужність, Вт

650

Потужність по каналу 12В, Вт

648

Потужність ліній +3,3В та +5В, Вт

100

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

20

Максимальний вихідний струм каналу +5В, А

20

Максимальний вихідний струм каналу +12В, А

54

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

3

Вхідна напруга, В

100 − 240

Частота, Гц

50 − 60

Вхідний струм, А

4,5 – 9

ККД, %

≤92%

Сертифікований 80 PLUS

Gold

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності  (PF), %

99

PCIe-роз'єми

4 (6+2-контактні)

Модульний

Так

Розміри вентилятора, мм

120 х 120 х 25

Тип підшипника вентилятора

FDB

Час напрацювання на відмову вертушки (MTBF), годин

50 000

Захисти

OPP, OVP, UVP, OCP, OTP, SCP

Розміри джерела, мм

140 х 150 х 86

Гарантія, років

10

Час напрацювання на відмову БЖ (MTBF), годин

100 000

Сайт виробника

Seasonic

Seasonic FOCUS GX

Упаковка і комплект постачання

Коробка у фірмових кольорах лінійки відразу ж повідомляє ключові переваги пристрою, а також нагадує про отримання Seasonic FOCUS звання кращої серії блоків живлення від асоціації European Hardware Awards. На місці опис цілої низки ключових особливостей і докладні характеристики, правда, усе англійською.

Seasonic FOCUS GX-650

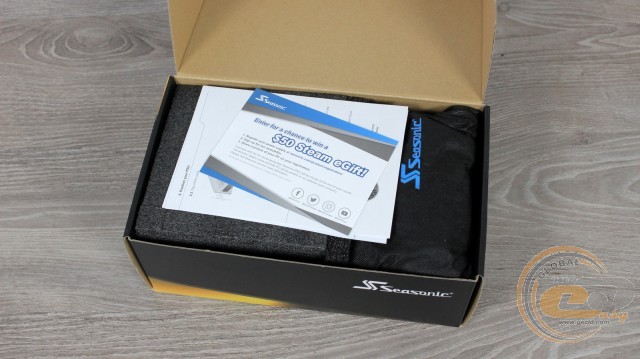

Усередині компоненти щільно упаковані, тому за збереження при транспортуванні можна не переживати.

Seasonic FOCUS GX-650

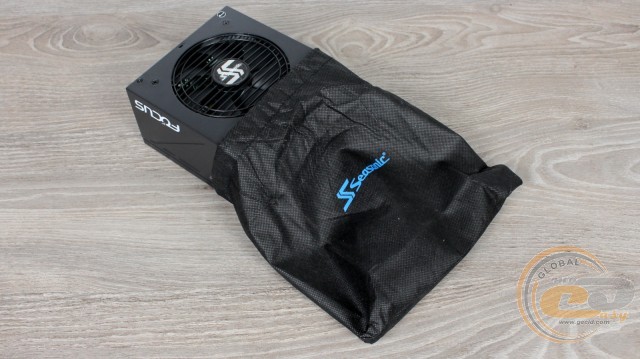

В одному чохлі постачається сам блок живлення, а в другому - відстібаються кабелі для підключення комплектуючих.

Seasonic FOCUS GX-650

Також у коробці знайшлися:

  • мережевий шнур живлення;
  • кріпильні гвинти в пакеті;
  • набір багаторазових і одноразових стяжок;
  • паперова документація.

Зовнішній вигляд

Seasonic FOCUS GX-650

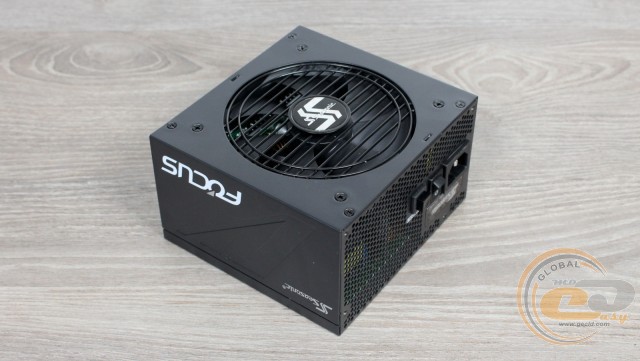

Дізнатися виробника легко по логотипу на решітці типу «гриль». В іншому зовнішність Seasonic FOCUS GX-650 не особливо виділяється на тлі конкурентів, а вся начинка помістилася в компактний корпус із габаритами 140 х 150 х 86 мм. Отже, даному джерелу знайдеться місце в будь-якому системнику з підтримкою блоків живлення формату ATX.

Seasonic FOCUS GX-650

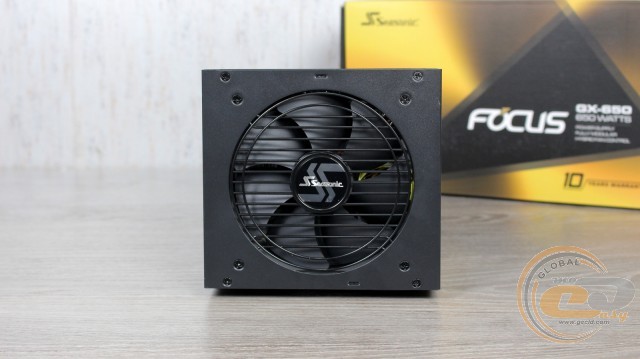

Вентилятор діаметром 120 мм розмістився рівно посередині панелі. У цій же площині передбачено вісім гвинтів: по чотири для кріплення пропелера і доступу до внутрішніх компонентів.

Seasonic FOCUS GX-650

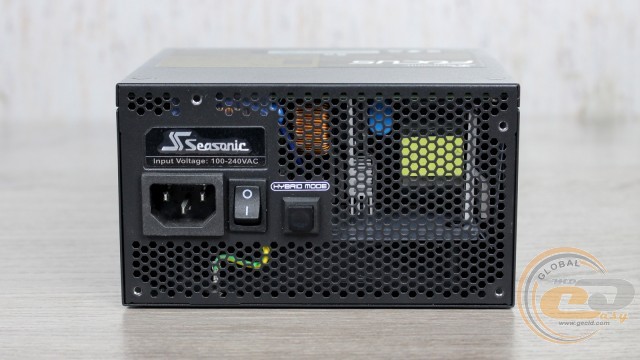

Ну а на тильній панелі, близько довгастих стільникових отворів, знаходяться: кнопка ввімкнення пристрою, перемикач гібридного режиму роботи пропелера і вхідний роз'єм живлення з фірмовим «шильдиком».

Seasonic FOCUS GX-650

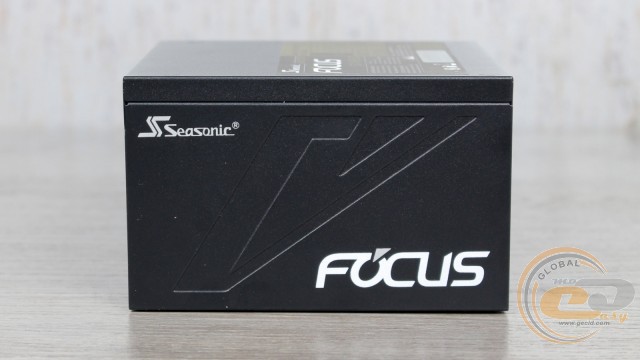

Крім згадки лінійки, боковини також прикрашені фірмовою перфорацією.

Seasonic FOCUS GX-650

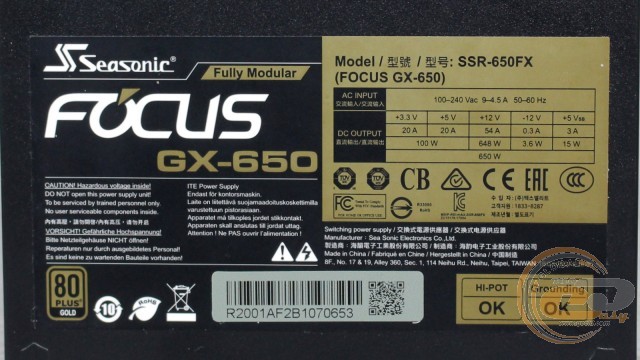

Головним інформатором традиційно виступає наклейка. Вона нагадує про використання однієї 12-вольтової лінії потужністю 99,7% від номіналу - відмінний показник, враховуючи її затребуваність. А ось на молодші канали +3,3В і +5В виділено 100 Вт (по 20 А), чого в сучасних реаліях має цілком вистачити.

Seasonic FOCUS GX-650

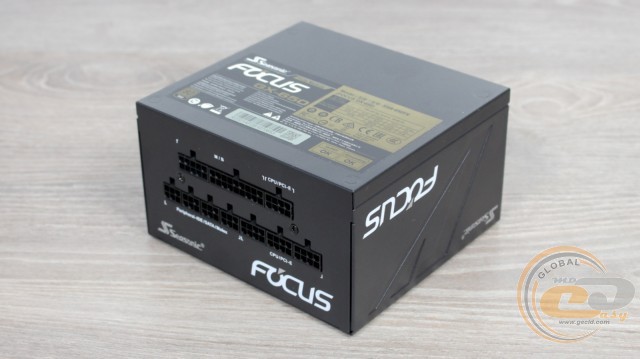

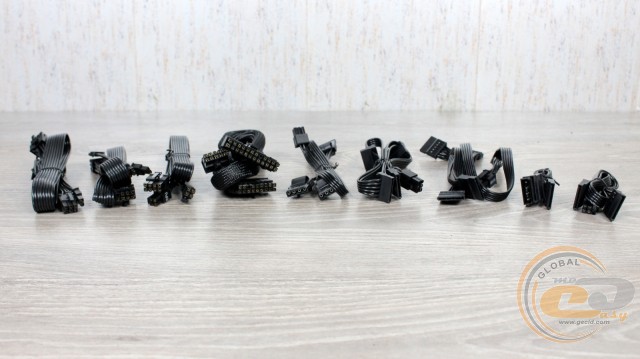

Усі кабелі у Seasonic FOCUS GX-650 повністю модульні. Для зручності укладання вони виконані у вигляді гнучких шлейфів. Калібр всіх дротів однаковий - 18 AWG. Такого показника досить для самих навантажених ліній, а якщо говорити про живлення периферії, то він обраний із запасом.

Seasonic FOCUS GX-650

Основні конектори живлення (20+4-контактний ATX і пара 4+4-контактних ATX12V) забезпечують підтримку комп'ютерів з одним або двома CPU. А для живлення графічної підсистеми в складі новинки є чотири 6+2-контактних PCIe на двох дротах. Різноманітні периферійні конектори (прямі і Г-образні, з різною кількістю роз'ємів і довжиною кабелів) дозволять під'єднати до десяти пристроїв SATA і до трьох PATA.

Бонусом став перехідник з одного PATA на два SATA 3.3. Останній позбавлений одного з дротів живлення для підтримки накопичувачів з функцією «Power Disable».

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина дротів до роз'єму (роз'ємів), см

Калібр застосовуваних дротів

Модульні роз'єми

20+4-контактний ATX

1

60

18 AWG

4+4-контактний ATX12V

2

65

18 AWG

6+2-контактний PCIe

2

65-75

18 AWG

Чотии SATA

2

40-55-70-85

18 AWG

два SATA

1

30-45

18 AWG

три PATA

1

40-55-70

18 AWG

Перехідник

з PATA на два SATA 3.3

1

15-30

18 AWG

Seasonic FOCUS GX-650

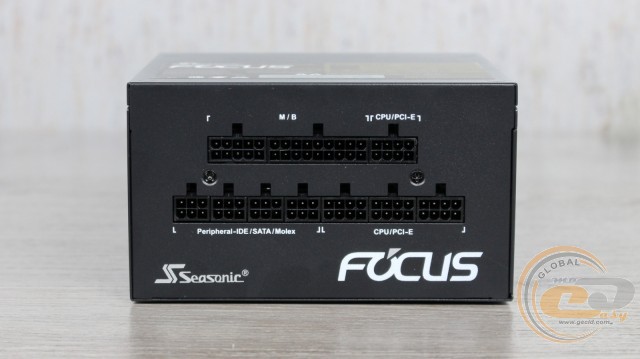

До речі, усі роз'єми для підключення кабелів підписані, тому з цією процедурою впорається навіть новачок. Тим більше що форма отворів не дозволить помилитися.

Внутрішня будова

Seasonic FOCUS GX-650

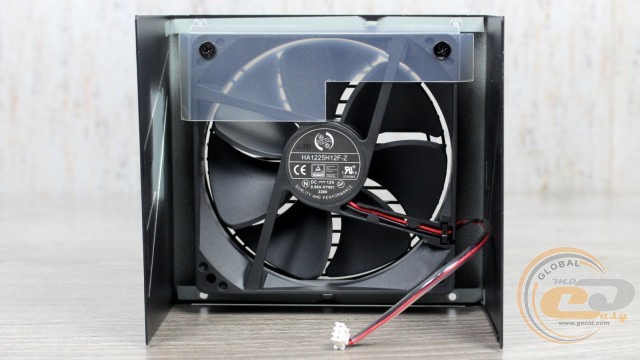

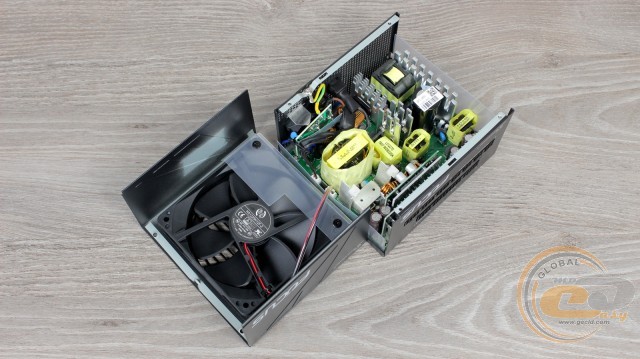

Давайте заглянемо всередину. Вентилятор HONG HUA HA1225H12F-Z діаметром 120 мм із сімома лопатями нам знайомий по іншим «золотим» рішенням виробника. Він споживає 6,96 Вт (12 В при 0,58 А), підключаючись через звичний знімний двоконтактний конектор. А слугувати довгі роки пропелеру допоможе надійний і тихий гідродинамічний підшипник.

Seasonic FOCUS GX-650

З огляду на підтримку гібридного режиму роботи СО, наявність ефективних радіаторів тут обов'язкове. Судячи за формою і розмірами, чотири гребінця в первинному ланцюзі і алюмінієві пластини у вторинній повинні добре справлятися зі своїм завданням.

Ця ж особливість вплинула і на рекомендації щодо можливого розміщення джерела. При ввімкненні гібридного режиму виробник радить встановити БЖ пропелер угору. У такому разі нагріте повітря буде виводитися через перфорацію навіть без участі пропелера. У звичайному ж режимі роботи СО вентилятор може бути направлений вниз.

Seasonic FOCUS GX-650

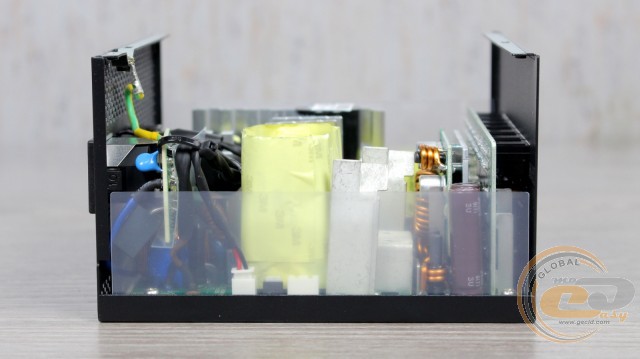

Тепер більш пильно вивчимо внутрішній світ Seasonic FOCUS GX-650. Вхідний EMI-фільтр реалізований у кращому вигляді. Ми розвідали пару X- і чотири Y-конденсатори (половина з них розпаяна на платі у вхідний термінал), два дроселі і варистор.

Seasonic FOCUS GX-650

На радіаторі, що стоїть поруч, зафіксована діодний збірка. Тут же помітний і великий дросель вузла APFC у пластиковому корпусі.

Seasonic FOCUS GX-650

На другому радіаторі розмістилися силові елементи даного вузла в повному складі: пара польових транзисторів від німецької Infineon і діод Шотткі. Поруч розпаяний термистор, що захищає від великих пускових струмів.

Seasonic FOCUS GX-650

Вхідний конденсатор Rubycon японського виробництва належить до високотемпературної серії (до 105°C). Зазвичай всередині 650-ватників ми зустрічали рішення ємністю 440 мкФ, тут же маємо трохи більше - 470 мкФ.

Seasonic FOCUS GX-650

В основі Seasonic FOCUS GX-650 лежить найбільш ефективна резонансна схема з повним мостом (full bridge). Ключами виступають чотири польові транзистори - по два на кожному компактному радіаторі. Простіше кажучи, все як у топових Seasonic PRIME.

Seasonic FOCUS GX-650

Синхронний випрямляч забезпечує напругу +12В. Силовий елементи даного вузла розпаяні на звороті плати, а ось пластини-радіатори для їх охолодження виведені біля головного трансформатора.

Seasonic FOCUS GX-650

У свою чергу лінії +3,3В і +5В утворені за допомогою DC-DC-перетворювачів, розпаяних на окремій дочірній платі.

Seasonic FOCUS GX-650

Паралельно останньої розміщена ще одна плата, уже з вихідними модульними роз'ємами. З головною PCB вона пов'язана безпосередньо, без використання кабелів, що має позитивно позначитися на якості вихідних показників.

Seasonic FOCUS GX-650 Seasonic FOCUS GX-650

Для фільтрації вихідної напруги і в інших вузлах використовуються тільки японські електролітичні конденсатори. Якість рішень від Nippon Chemi-con гідно похвали.

На завершення порадіємо наявності в тестовому пристрої повного переліку необхідних захистів. У тому числі:

  • захист від підвищеної вихідної напруги (OVP);
  • захист від зниженої вихідної напруги (UVP);
  • захист від короткого замикання (SCP);
  • захист від перевантаження з потужності (OPP);
  • захист від перевантаження зі струму кожного каналу (OCP);
  • захист від перегріву (OTP).

Крос-навантажувальні характеристики

Отже, джерело ми знову зібрали, підключили до системи і тепер готові до тестів. Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу. А ось фірмова Tight Voltage Regulation передбачає більш вузький діапазон відхилень - всього ±3%.

Seasonic FOCUS GX-650

Seasonic FOCUS GX-650

Seasonic FOCUS GX-650

Під час крос-навантажувальних тестів на основних лініях Seasonic FOCUS GX-650 були зафіксовані такі відхилення напруг:

  • лінія +3,3В: від -2% до + 1%;
  • лінія +5В: від -1% до + 1%;
  • лінія +12В: від -1% до + 1%.

Вузол стабілізації напруг працює найкращим чином - відхилення дуже близькі до номіналах ліній. Більш того, він без праці вклався навіть в ±2%.

Шуми та пульсації у всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

  • лінії +3,3В і +5В: 50 мВ;
  • лінія +12В: 120 мВ.

Seasonic FOCUS GX-650

Seasonic FOCUS GX-650

Seasonic FOCUS GX-650

Вимірювання пульсацій також показали чудові результати. На всіх трьох лініях розмах амплітуди (peak-to-peak) переважно знаходиться в межах 25 мВ, будучи далекими від виходу за допустимі значення.

Чергова лінія живлення +5VSB

Seasonic FOCUS GX-650

Стан чергової лінії живлення Seasonic FOCUS GX-650 не викликав ніяких зауважень. Залежно від навантаження напруга на ній змінюється в допустимих межах: від 5,13В до 5,03В. Так, і повністю без просідань.

PFC

Таблиця, що показує зміну PFC залежно від завантаження джерела живлення:

Навантаження, Вт

65

130

210

280

330

400

480

550

650

Навантаження*, %

10

20

32

43

51

62

74

85

100

PFC

0,75

0,88

0,93

0,96

0,97

0,97

0,97

0,98

0,99

Навантаження* - навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC блока живлення також відмінно справляється зі своїм завданням. При споживаній потужності 210 Вт коефіцієнт PFC досяг 0,93, що і було потрібно відповідно до стандарту 80 PLUS Gold (0,9 при 50% навантаженні). Максимальне ж значення (0,99) зафіксовано при навантаженні 650 Вт.

ККД

Seasonic FOCUS GX-650

Тест реальної ефективності при різних навантаженнях підтвердив відповідність моделі Seasonic FOCUS GX-650 стандарту 80 PLUS Gold для напруги 230 В. При навантаженні 20%, 50% і 100% від номінальної потужності ККД блока живлення перевищував за 88%, 92% і 88% відповідно.

Система охолодження і температурний режим

Побічно оцінити рівень шуму пристрою можна по швидкості обертання вентилятора при різній величині навантаження. Інтервал часу, після якого проводилося вимірювання швидкості обертання і наступне збільшення потужності, становив близько двадцяти хвилин. Результати вимірювання відзначені точками на графіку. При цьому температура навколишнього середовища для джерела живлення становила приблизно 23°С. Потрібно відзначити, що повітря всередині корпуса комп'ютера може бути куди гарячіше, зокрема, температура 40°С є цілком допустимою. У той же час саме навантаження, створюване комп'ютерною системою, носить змінний характер, що полегшує температурний режим джерела живлення.

Seasonic FOCUS GX-650

Ми тестували Seasonic FOCUS GX-650 у гібридному режимі (Premium Hybrid Fan Control), який забезпечує повністю пасивну роботу СО при невисокому нагріванні внутрішніх елементів (Fanless Mode). У нашому разі пропелер почав обертатися при навантаженні 350 Вт (54% від номіналу, 470 об / хв), і до 500 Вт вона залишався дуже тихим. Далі, аж до номінальних 650 Вт, блок живлення залишається тихим.

Якщо використовувати звичайний режим роботи вентилятора, то навіть при мінімальному навантаженні він обертається з частотою 400 об/хв (Silent Mode). Ну а далі - по наростаючій, аналогічно вищенаведеним графіком (Cooling Mode).

Seasonic FOCUS GX-650

З нагріванням внутрішніх вузлів все добре. Найгарячіший елемент, а саме головний трансформатор, прогрівся до 79°C. Цей показник дуже далекий від критичного, як і нагрівання інших складових.

Сторонні шуми під час роботи блока живлення

Як показала практика, на всьому діапазоні номінальної потужності Seasonic FOCUS GX-650 не відтворює додаткових шумів у вигляді дратівливого писку дроселів або характерного гудіння трансформатора. Це дуже важливо для вирішення з гібридною роботою СО.

OverLOAD

Навантаження на тестовану модель ми збільшили до 830 Вт, що на +28% більше від номінальної потужності. Далі (на позначці 850 Вт) уже спрацьовував захист від перевантаження (OPP). При цьому значення напруг на вихідних лініях живлення залишалися в межах норми. Захист від короткого замикання також працює коректно.

Практичні випробування на реальній конфігурації

Для побудови реальної комп'ютерної системи був задіяний потужний 6-ядерний процесор Intel Core i7-4960X у розгоні до 4,4 ГГц. А в якості відеоприскорювачів ми використали ASUS ROG Strix GeForce RTX 2080 Ti OC і Palit GeForce RTX 2080 SUPER GameRock. TDP кожної з них перевищує за 250 Вт.

Материнська плата

ASUS P9X79 PRO (Socket LGA2011, Intel X79 Express)

Процесор

Intel Core i7-4960X (Socket LGA2011, 3,6 ГГц, 130 Вт TDP) @ 4,4 ГГц при напрузі 1,3 В

Кулер

Thermalright TRUE Spirit 120M

Оперативна пам'ять

4 x DDR3-1333 4096 MБ Transcend PC3-10600

Відеокарти

ASUS ROG Strix GeForce RTX 2080 Ti OC

Palit GeForce RTX 2080 SUPER GameRock

Жорсткий диск

WD Caviar Blue 1 ТБ (WD10EALX)

Корпус

Spire SwordFin SP9007B з двома 120-мм вентиляторами

Ватметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Виміри проводилися в двох режимах: «Простій» і «Максимальне завантаження», яке створювалося за допомогою стрес-тестів AIDA FPU і GPUs. Під час тестування загальне енергоспоживання системи вимірювалося за допомогою приладу Seasonic PowerAngel, напруга на лініях живлення +12В, +5В і +3,3В фіксувалося за допомогою мультиметра MASTECH MY64.

У результаті виміру напруги живлення на вихідних лініях були отримані такі значення:

Режим

Величина, В

Відхилення, %

+12В

Idle

12,18

+1,5

Burn

12,19

+1,6

+5В

Idle

5,05

+1,0

Burn

5,06

+1,2

+3,3В

Idle

3,33

+0,9

Burn

3,34

+1,2

Вхідне енергоспоживання, Вт

Idle

95

Burn

725

Блок живлення Seasonic FOCUS GX-650 без проблем впорався із запропонованою конфігурацією, продемонструвавши дуже хороші результати як під навантаженням (режим «Burn»), так і при бездіяльності системи (режим «Idle»). Відхилення не перевищували +1,6% від номіналу ліній при все тому ж допуск ±5%. Осідань, природно, не було взагалі. Та й різниця між напруженнями в двох режимах склала всього 0,1-0,3 процентних пункту.

Енергоспоживання в простої і в вимкненому стані комп'ютера

Енергоспоживання блока живлення Seasonic FOCUS GX-650 у вимкненому стані комп'ютера (3 Вт) і в сплячому режимі (7 Вт) відповідає показникам інших близьких з потужності рішень, які побували в нашій тестовій лабораторії.

Підсумок

Seasonic FOCUS GX-650

Лінійка блоків живлення Seasonic FOCUS є проміжною між топовими пристроями Seasonic PRIME і більш доступними Seasonic CORE. Якщо перші не по кишені, а економити на підшипнику і позбутися гібридного режиму роботи вентилятора не хочеться, тоді Seasonic FOCUS GX-650 (SSR-650FX) повинен сподобатися.

З більш дорогими побратимами його ріднить високоефективна платформа і все ще значний гарантійний термін у 10 років (12 років у PRIME). Дуже важливо, що економії тут немає. Є вентилятор на FDB-підшипнику, повністю модульні кабелі-шлейфи і японські високотемпературні конденсатори. До стабільності вихідних напруг також немає ніяких питань: на практиці система з шестиядерних процесорів у розгоні і парою потужних відеокарт викликала відхилення в діапазоні всього лише +1,6%, без будь-яких просідань.

Так, вентилятор тут 120-мм замість 135-мм. Але рівень його шуму комфортний на всьому діапазоні роботи, і про перегрів компонентів мова, звичайно ж, не йде. І ще: вхідний конденсатор має цілком звичну ємність, без істотного запасу. Але і така економія буде мінімально відчутної для покупця.

У результаті у Seasonic FOCUS GX-650 є всі шанси порадувати свого власника, подібно до того, як він залишив приємні враження у нас.

Переваги:

  • високий рівень ККД (80 PLUS Gold);
  • сучасна схемотехніка і якісна елементна база з використанням японських конденсаторів;
  • відмінний стан напруги на лініях живлення +12В, +5В і +3,3В із мінімальними відхиленнями при зміні навантаження;
  • дуже низькі пульсації;
  • усі види захистів;
  • роздільна система стабілізації живлення;
  • можливість роботи в широкому діапазоні мережевої напруги;
  • низьке енергоспоживання в сплячому режимі і в вимкненому стані комп'ютера;
  • повністю модульна система кабелів;
  • наявність чотирьох 6+2-контактних роз'ємів PCIe;
  • всі кабелі виготовлені у вигляді зручних і гнучких шлейфів;
  • дуже ефективна система охолодження з гібридним режимом роботи;
  • тихий 120-мм вентилятор на основі гідродинамічного підшипника;
  • 10 років гарантії.
