Огляд блока живлення Seasonic B12 BC-750: у пошуках десяти відмінностей

11-06-2021

Дорогі читачі, продовжуємо знайомити вас з порівняно доступними пристроями від Sea Sonic Electronic. Нагадаємо, почалося все з Seasonic A12-600 за $60, продовженням циклу став Seasonic B12 BC-550 за $73, а тепер на черзі Seasonic B12 BC-750 за ціною близько $100.

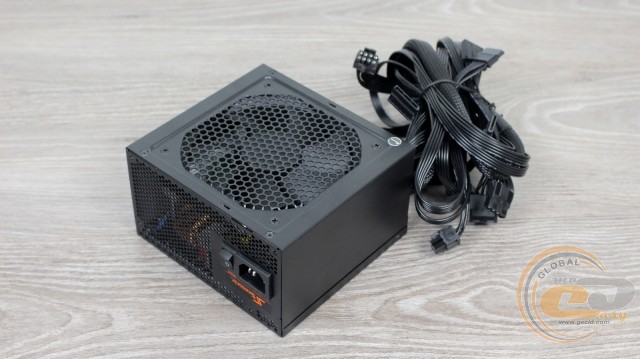

Seasonic B12 BC-750

З одного боку, такий пристрій уже не назвеш бюджетним. З іншого - це все ж найдоступніший 750-ватник від даного виробника. І оскільки в наших руках вже побувала 550-ватна модель з лінійки Seasonic B12, то нам вдвічі цікавіше подивитися на начинку і можливості старшого брата. Сподіваємося, і ви такої ж думки.

Специфікація

Модель

Seasonic B12 BC-750
(A751BCAFH)

Тип

ATX12V/EPS12V

Номінальна потужність, Вт

750

Потужність по каналу 12В, Вт

744

Потужність ліній +3,3В та +5В, Вт

100

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

20

Максимальний вихідний струм каналу +5В, А

20

Максимальний вихідний струм каналу +12В, А

62

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

2,5

Вхідна напруга, В

100 − 240

Частота, Гц

50 − 60

Вхідний струм, А

10

ККД, %

≤89

Сертифікований 80 PLUS

Bronze

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

98

PCIe-роз'єми

4 (6+2-контактні)

Модульний

Ні

Розміри вентилятора, мм

120 х 120 х 25

Тип підшипника вентилятора

Ковзання

Середній час напрацювання вентилятора на відмову (MTBF), годин

25 000

Захисти

OVP, OCP, OPP, SCP

Розміри джерела, мм

142 х 152 х 85

Час напрацювання на відмову БЖ (MTBF), годин

100 000

Гарантія, років

5

Сайт виробника

Seasonic

Seasonic B12 BC

Упаковка та комплект постачання

Красива фірмова коробка описує всі ключові особливості Seasonic B12 BC-750.

Seasonic B12 BC-750

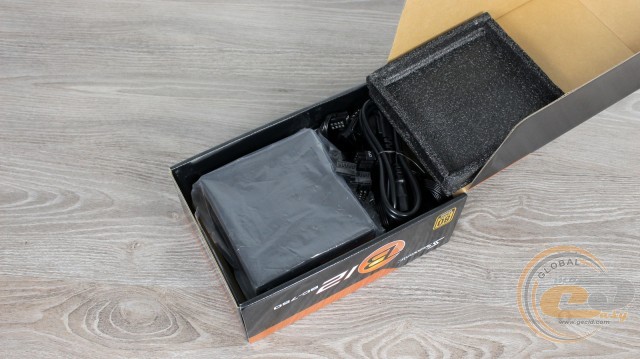

Добре, що і зі збереженням під час транспортування проблем бути не повинно – подякуємо пом'якшувальним елементам усередині.

Seasonic B12 BC-750

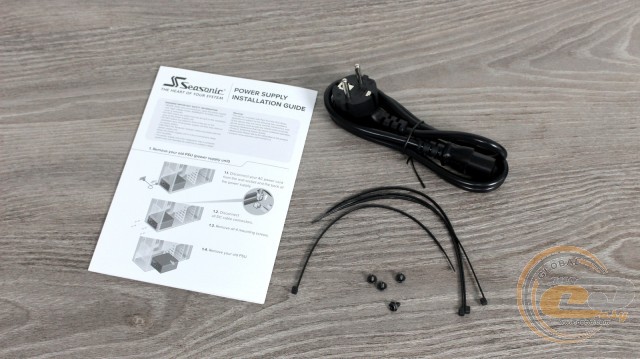

Комплектація джерела мінімальна, зате є все необхідне: кабель живлення, кріпильні гвинти, стяжки для дротів і керівництво для користувача.

Зовнішній вигляд

Seasonic B12 BC-750

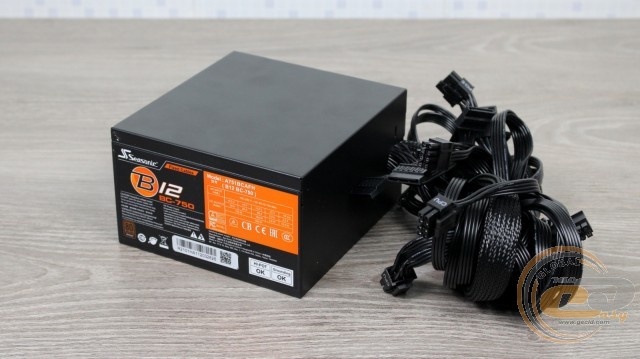

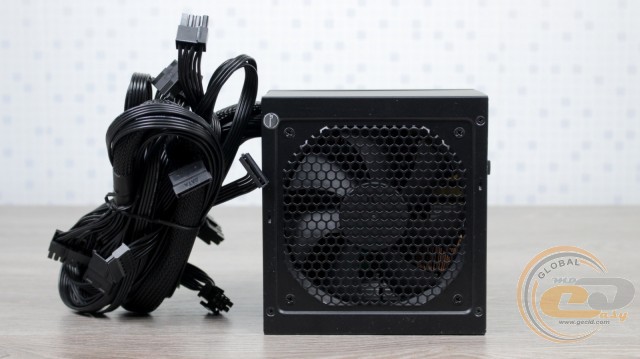

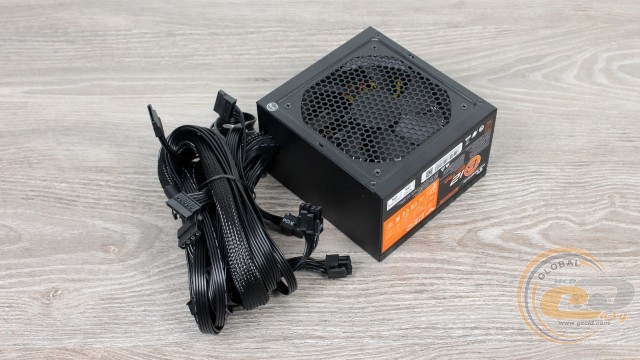

Зовнішність новинки нам уже добре знайома. Компактний чорний корпус, вирізи у вигляді сот над вентилятором, гарантійна наклейка на одному з гвинтів - все це ми бачили і в інших бюджетників Sea Sonic Electronic. А ось оранжевий колір наклейок дозволить безпомилково визначити саме пристрій із лінійки Seasonic B12.

Seasonic B12 BC-750

Вентилятор має звичний діаметр 120 мм. На жаль, доступ всередину пристрою буде відкритий тільки через 5 років після покупки - в іншому разі ви втрачаєте настільки тривалу гарантію.

Seasonic B12 BC-750

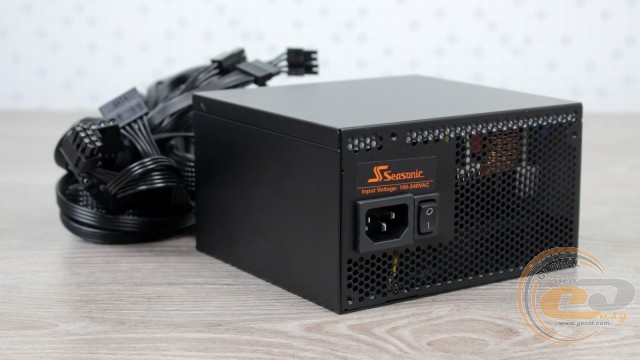

Тильна наклейка нагадує нам про підтримку широкого діапазону вхідних напруг (на відміну від лінійки Seasonic A12). Під нею ж розмістилася кнопка ввімкнення і вхідний роз'єм живлення. Ну а левову частину площі поверхні займає безліч «стільникових» отворів.

Seasonic B12 BC-750

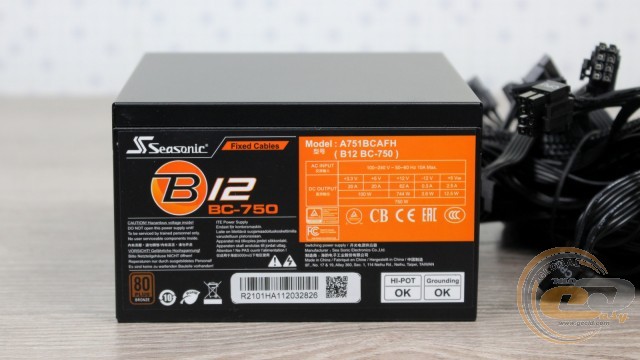

Але найбільше нас цікавить інформація на одній з боковин Seasonic B12 BC-750. Радує використання єдиної 12-вольтової лінії потужністю цілих 99,2% від номіналу. Та й значення 100 Вт цілком вистачить для пари молодших каналів +3,3В і +5В (максимум по 20 А на кожен).

Seasonic B12 BC-750

Оскільки перед нами порівняно доступний пристрій, то всі його кабелі виведені з корпуса. Абсолютна більшість з них (крім 20+4-контактного ATX) виконано у вигляді гнучких шлейфів, які дуже зручні в укладанні. Та й всередині корпуса з прозорою боковиною вони будуть виглядати красиво. Калібр для всіх дротів однаковий - 18 AWG.

Seasonic B12 BC-750

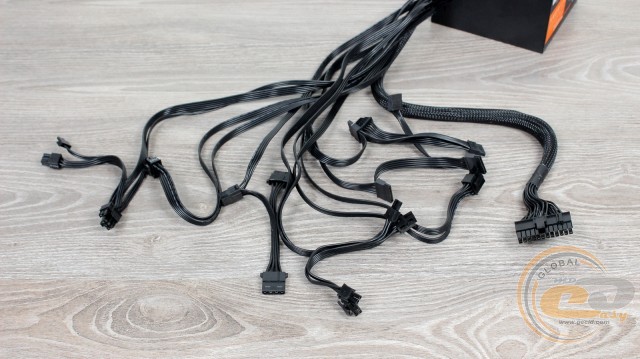

Основні конектори живлення представлені 20+4-контактним ATX і парою 8-контактних ATX12V (один з яких розбірний). Тобто Seasonic B12 BC-750 може живити навіть топову систему з парою CPU на борту. А чотири 6+2-контактних PCIe на двох окремих дротах дозволять підключити пару потужних відеоприскорювачів. Замикають наш список периферійні конектори, яких напевно вистачить для абсолютної більшості користувачів: маємо шість SATA і три PATA.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина дротів до роз'єму (роз'ємів), см

Калібр дротів

20+4-контактний ATX

1

55

18 AWG

8-контактний ATX12V

1

70

18 AWG

4+4-контактний ATX12V

1

60

18 AWG

два 6+2-контактні PCIe

2

55-70

18 AWG

три SATA

2

42-55-67

18 AWG

три PATA

1

42-55-67

18 AWG

Внутрішня будова

Seasonic B12 BC-750

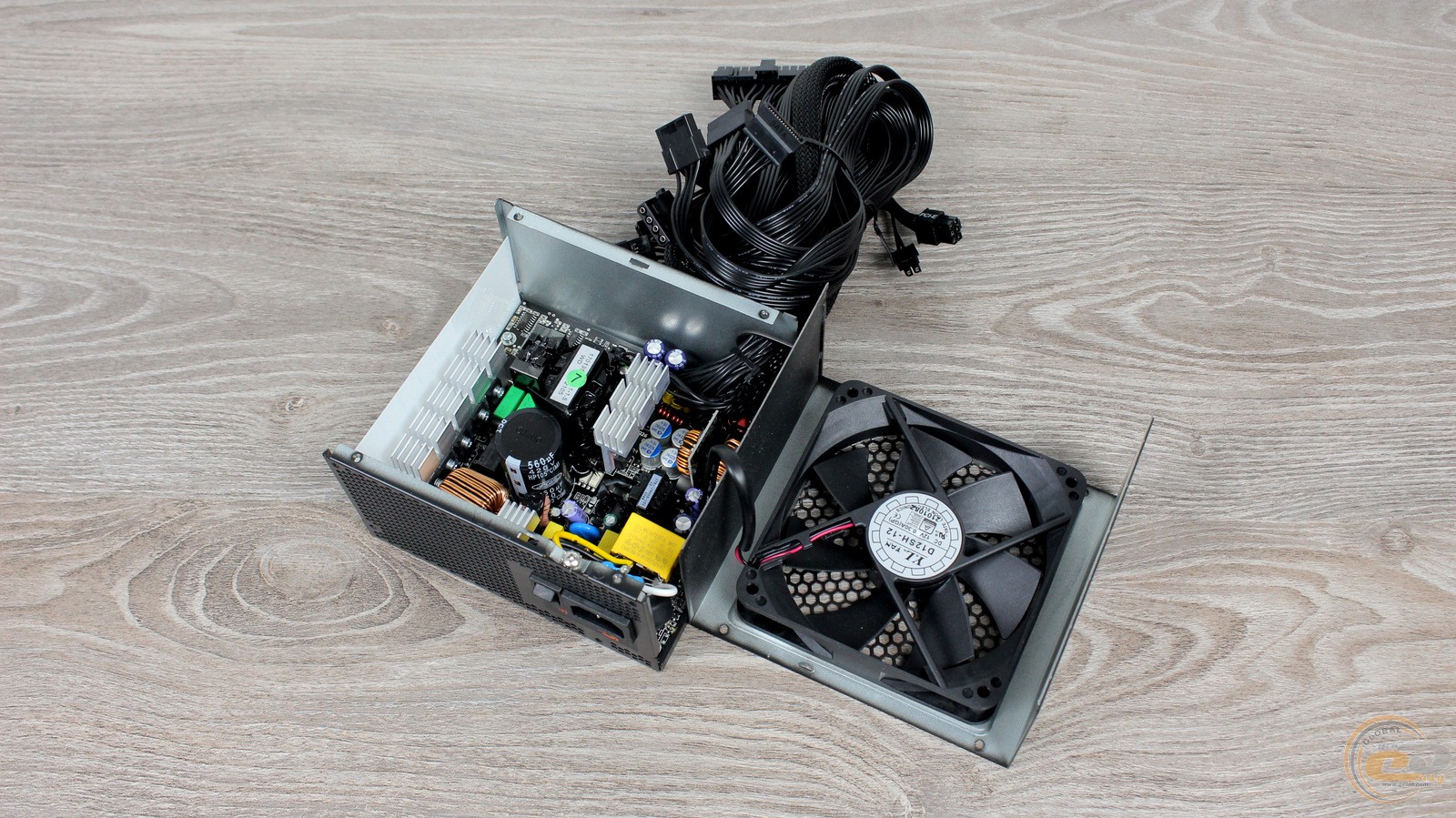

Давайте тепер подивимося, що ховається всередині Seasonic B12 BC-750.

Seasonic B12 BC-750

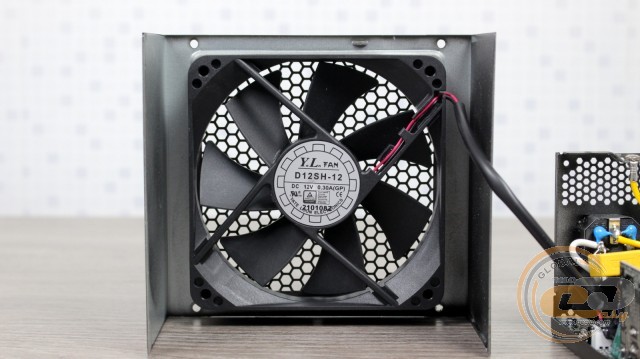

Подібно молодшому рішенню, активну циркуляцію повітря покладено на 120-мм вентилятор YATE LOON D12SH-12, який споживає 3,6 Вт (12 В при 0,3 А). Частота його обертання заявлена ​​на рівні до 2200 об/хв, але в реальності ми побачили не більше за 1750 об/хв. Це продовжить життя вентилятору, що важливо, з огляду на використання в його основі простої втулки.

Seasonic B12 BC-750

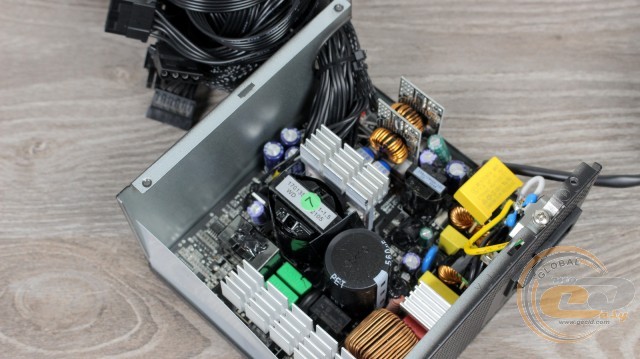

Алюмінієві радіатори різної форми і розмірів охолоджують діодні збірки, силові елементи первинного та вторинного ланцюгів, а також модуля APFC. У 550-ватнику вони справлялися на «відмінно», а як тут - далі обов'язково подивимося.

Seasonic B12 BC-750

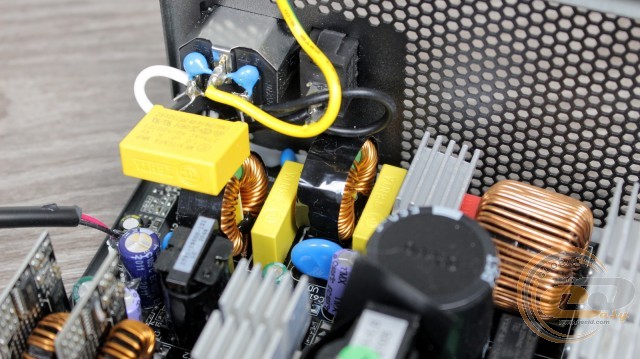

Але почнемо ми з вхідного фільтра. До його складу увійшли три X- і чотири Y-конденсатори (частина розпаяна на платі у вхідний термінал), три дроселі, варистор і плавкий запобіжник. На першому радіаторі закріплена діодна збірка, роздивитися маркування якої не вдалося. Також неподалік розпаяні терморезистор і реле для захисту від великих пускових струмів.

Seasonic B12 BC-750

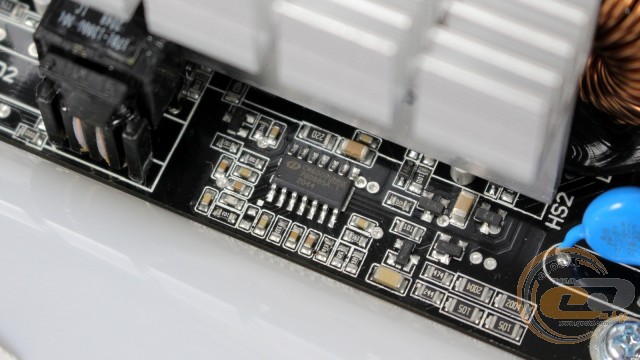

За роботу компонентів вузла APFC відповідає контролер CM6502UHHX. Він взаємодіє з трьома силовими елементами на другому радіаторі і габаритним дроселем.
