Огляд блока живлення Seasonic A12-600: нарешті дочекалися!

23-04-2021

Багато наших читачів напевно мріяли мати в своєму системнику блок живлення від Seasonic. Але оскільки він не впливає на кількість FPS, плавність і якість картинки, то нерідко бюджет на покупку джерела виявлявся досить скромним. У такому разі на БЖ від Sea Sonic Electronic просто не вистачало грошей.

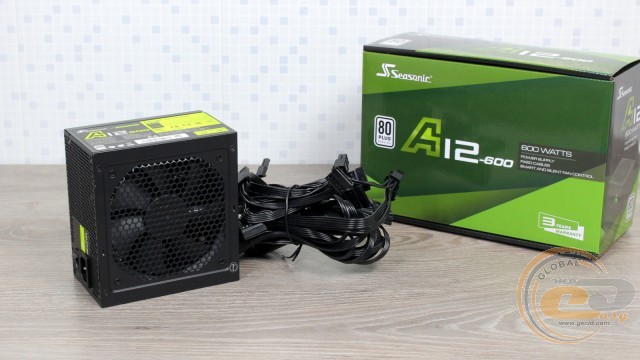

Seasonic A12-600

Так було до останнього часу, а саме до літа 2020-го. Тоді світло побачили пристрої лінійки Seasonic A12, які нарешті добралися і до нашого ринку. Їх відмітною особливістю є якраз скромні цінники: від $55 за 500-ватник до $70 за рішення потужністю 700 Вт. До нас же потрапила проміжна модель. Зустрічайте, Seasonic A12-600 (SSR-600RA) за ціною $60.

Специфікація

Модель

Seasonic A12-600
(SSR-600RA)

Тип

ATX12V / EPS12V

Номінальна потужність, Вт

600

Потужність по каналу 12В, Вт

576

Потужність ліній +3,3В та +5В, Вт

100

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

20

Максимальний вихідний струм каналу +5В, А

20

Максимальний вихідний струм каналу +12В, А

48

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

2,5

Вхідна напруга, В

200 − 240

Частота, Гц

50 − 60

Вхідний струм, А

4

ККД, %

≤86

Сертифікований 80 PLUS

White 230V EU

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

99

PCIe-роз'єми

4 (6+2-контактні)

Модульний

Нет

Розміри вентилятора, мм

120 х 120 х 25

Тип підшипника вентилятора

Ковзання

Середній час напрацювання вентилятора на відмову (MTBF), годин

30 000

Захисти

OVP, UVP, OPP, SCP

Розміри джерела, мм

141 х 152 х 85

Час напрацювання на відмову БЖ (MTBF), годин

100 000

Гарантія, років

3

Сайт виробника

Seasonic

Seasonic A12

Упаковка та комплект постачання

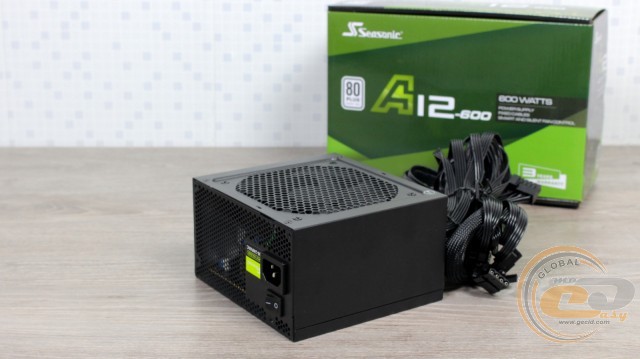

По самій коробці і не скажеш, що йдеться про бюджетний пристрій - вона яскрава, красива і без слідів уніфікації. Інформації тут досить, правда, як завжди потрібно знання англійської.

Seasonic A12-600

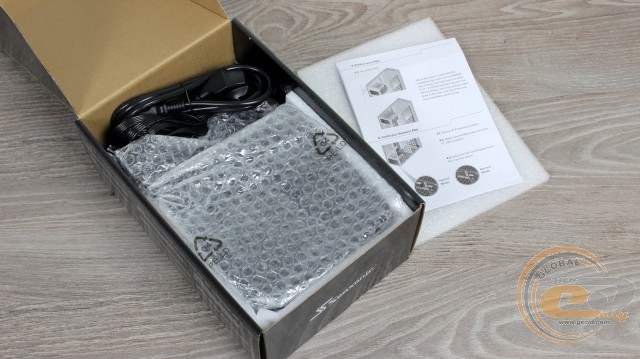

Усередині джерело добре упакований, на відміну від безлічі OEM-рішень.

Seasonic A12-600

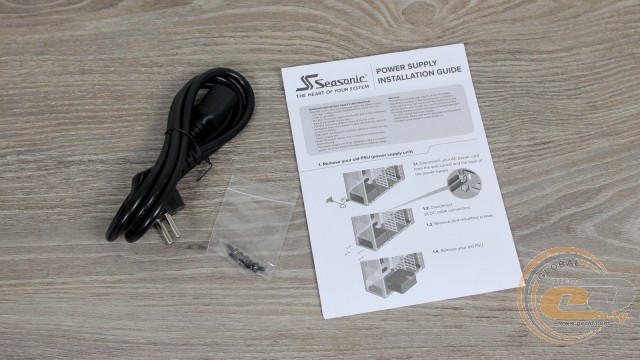

У комплекті постачання знайшовся мережевий шнур живлення, кріпильні гвинти і документація. Якби поклали ще пару одноразових стяжок, було б взагалі чудово.

Зовнішній вигляд

Seasonic A12-600

Корпус Seasonic A12-600 дуже нагадує інше порівняно доступне творіння виробника - Seasonic S12III. Маємо той же чорне матове забарвлення і аналогічну форму вирізів і вигинів. Уся начинка вмістилася в компактну коробочку з габаритами 141 х 152 х 85 мм, тому ніяких проблем з сумісністю не передбачається.

Seasonic A12-600

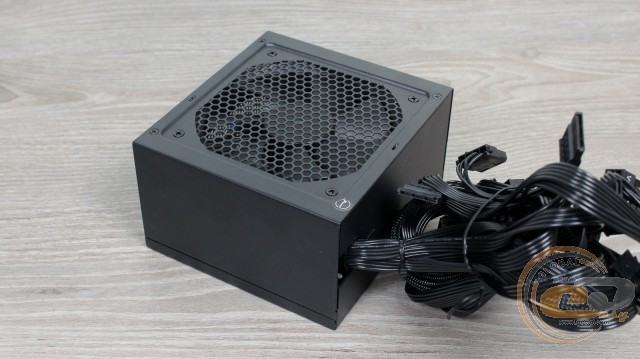

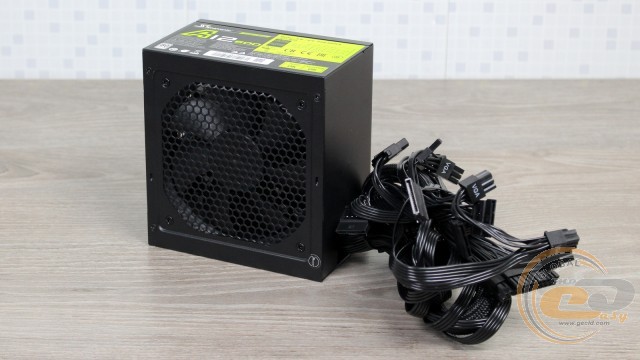

Вентилятор діаметром 120 мм розмістився рівно посередині панелі. У цій же площині передбачено вісім гвинтів: по чотири для кріплення пропелери і доступу до внутрішніх компонентів. Один з них прикритий гарантійною наклейкою з 3-річним терміном дії. Це хороший показник для недорогого джерела. Хоча на інші споживчі рішення виробник надає як мінімум 5-річну гарантію.

Seasonic A12-600

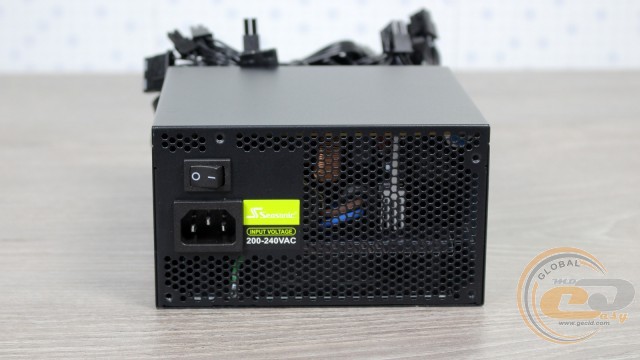

Відмінною рисою тильної панелі є наклейка в кислотних тонах, яка повідомляє про підтримку напруг номіналом 200 - 240 В. Також на місці звична кнопка ввімкнення, вхідний роз'єм живлення і безліч отворів у вигляді сот.

Seasonic A12-600

Одна з боковин - сама скромність.

Seasonic A12-600

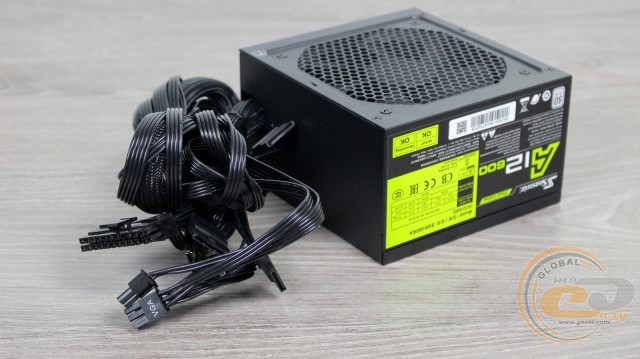

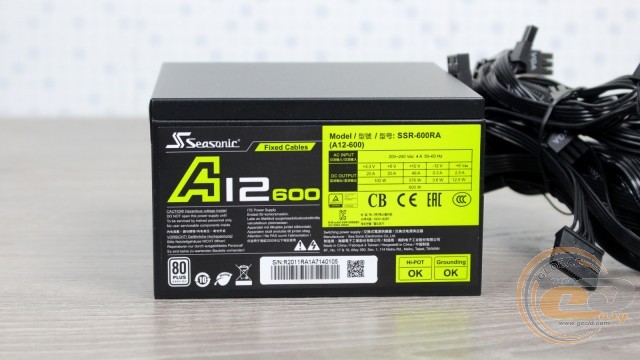

Друга ж несе на собі електротехнічні показники. Вона нагадує про використання однієї 12-вольтової лінії потужністю 96% від номіналу - дуже хороший показник, помітно вище, ніж в пристроях з груповою стабілізацією. На молодші ж канали +3,3В та +5В виділено 100 Вт (по 20 А), чого в сучасних реаліях має цілком вистачити.

Seasonic A12-600

Усі кабелі у Seasonic A12-600 виведені з корпуса. Для зручності укладання вони виконані у вигляді гнучких шлейфів. Калібр однаковий - 18 AWG. Винятком з правила став 20+4-контактний ATX, який захований в обплетенні і набраний з дротіа різного діаметру.

Seasonic A12-600

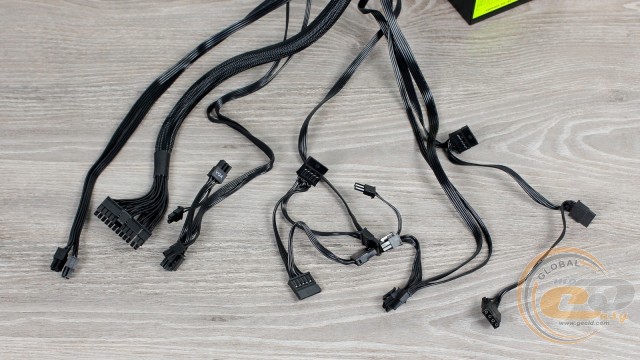

Основні конектори живлення представлені 20+4-контактним ATX і 4+4-контактним ATX12V. А для живлення графічної підсистеми в складі новинки є чотири 6+2-контактних PCIe на двох дротах. Периферійні конектори дозволять під'єднати п'ять пристроїв SATA і два PATA.

Seasonic A12-600

Відзначимо, що 700-ватна модель володіє аналогічним набором роз'ємів, а ось в 500-ватнику передбачено тільки два 6+2-контактних PCIe.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина дротів до роз'єму (роз'ємів), см

Калібр дротів

20+4-контактний ATX

1

55

18-24 AWG

4+4-контактний ATX12V

1

60

18 AWG

6+2-контактний PCIe

2

60-65

18 AWG

три SATA + один PATA

1

45-60-70-85

18 AWG

два SATA + один PATA

1

35-50-65

18 AWG

Внутрішня будова

Seasonic A12-600

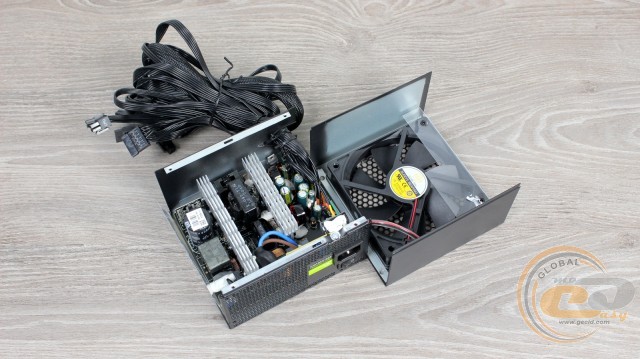

З зовнішністю розібралися. Час відкрутити гвинтики (ми ж за гарантію не переживаємо) і подивитися на внутрішню начинку.

Seasonic A12-600

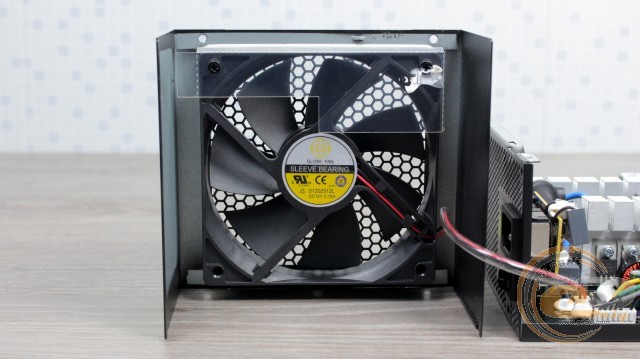

За активне охолодження в Seasonic A12-600 відповідає 120-мм 7-лопатевий вентилятор GLOBE FAN S1202512L, який споживає 2,16 Вт (12 В при 0,18 А). Його ми вже зустрічали в інших близьких за рівнем блоках живлення (наприклад, у CHIEFTEC BDF-600S). Для підключення пропелера використовується знімний двоконтактний конектор. В її основі знаходиться простий підшипник ковзання. Не обійшлося і без прозорої пластини, покликаної оптимізувати повітряні потоки всередині пристрою.

Seasonic A12-600

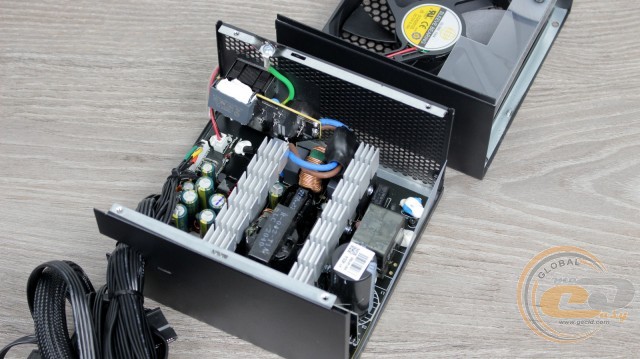

Радіаторів тут всього два. Судячи з їх формою і розмірами, гребінці в первинному і вторинному ланцюгах повинні добре справлятися зі своїм завданням.

Seasonic A12-600

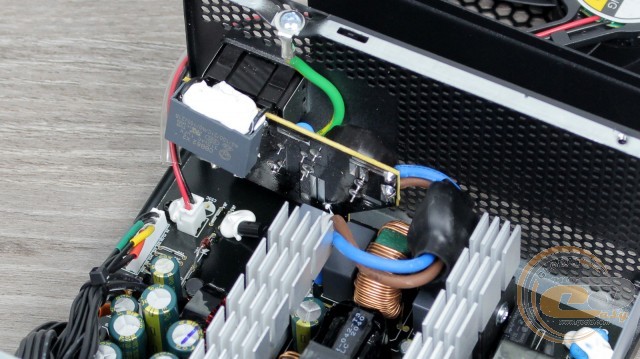

Тепер зануримося ще глибше всередину Seasonic A12-600. Вхідний EMI-фільтр містить пару X- і чотири Y-конденсатори (половина з них розпаяна на платі у вхідний термінал), два дроселі, терморезистор і реле. А ось варистора тут не виявилося.
