Огляд блока живлення RIOTORO ONYX 650W: американець чи китаєць?

А які асоціації виникають у вас при згадці Каліфорнії? AMD, Apple, Intel, NVIDIA, Tesla? Або на думку спадають понад 300 сонячних днів на рік на тихоокеанському узбережжі? Як би там не було, у цьому куточку світу є чому надихати і з кого брати приклад. Тому не дивно, що саме в такий сприятливій атмосфері в недалекому 2014 му з'явилася компанія RIOTORO. І обрала вона непросту стежку, по якій із завидною частотою курсують досить імениті виробники. До слова, виготовлення комп'ютерних комплектуючих в США було б нерентабельним. Тому, незважаючи на країну походження, продукція RIOTORO створюється на конвеєрах Піднебесної.

RIOTORO ONYX 650W

Своїми головними козирями молоді каліфорнійці бачать чесність і відкритість (по відношенню до всіх: від співробітників до покупців), пристрасть до інновацій і бажання створювати продукти на різний смак. На перший погляд, може нагадати передвиборну агітацію, чи не так? Що ж, давайте дізнаємося, чи слід голосувати за RIOTORO.

RIOTORO ONYX 650W

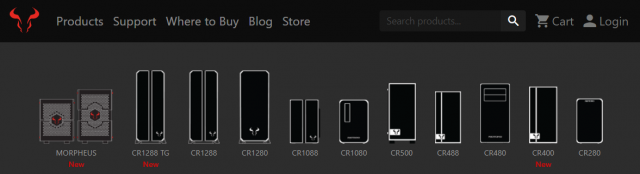

Головним чином її асортимент представлений корпусами, блоками живлення, охолоджувачами, а також ігровими клавіатурами і мишками. І в кожній з перерахованих гілок користувачеві є з чого вибрати.

RIOTORO ONYX 650W

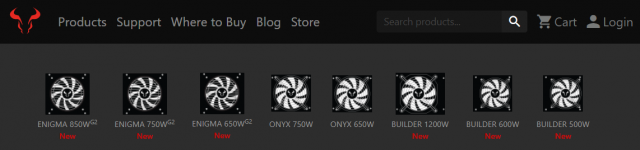

Але торкатися всіх сьогодні ми не станемо, а зосередимося на блоках живлення. Джерела під брендом RIOTORO належать до трьох лінійок: ENIGMA (повністю модульні, 80 PLUS Gold), доступніші «бронзові» ONYX і самі бюджетні (якщо не брати до уваги 1200-ватника) BUILDER EDITION. З представником кожної з них ми познайомимо вас в окремому огляді. Почнемо з середнячка RIOTORO ONYX 650W.

RIOTORO ONYX 650W

Серія RIOTORO ONYX поки має два рішення потужністю 650 і 750 Вт. Вони відрізняються між собою не тільки потужністю. Описати усі відмінності не вийде з-за наявності на руках тільки молодшої моделі, але можливості згадати про них ми не втратимо.

Специфікація

Модель

RIOTORO ONYX 650W

(PR-BP0650-SM)

Тип

ATX 12V

Номінальна потужність, Вт

650

Потужність по каналу 12В, Вт

648

Потужність ліній +3,3В и +5В, Вт

130

Кількість ліній +12В

1

Максимальне навантаження каналу +3,3В, А

25

Максимальне навантаження каналу +5В, А

25

Максимальне навантаження каналу +12В, А

54

Максимальне навантаження каналу -12В, А

0,8

Максимальне навантаження каналу +5Vsb (чергова лінія живлення), А

3

Вхідна напруга, В

100 − 240

Частота, Гц

47 − 63

Вхідний струм, А

5 − 12

ККД, %

>85

Сертифікований 80 PLUS

Bronze

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

>90

PCIe-роз'ємів

2 (6+2-контактних)

Модульний

Частково

Розміри вентилятора, мм

120 x 120 x 25

Тип підшипників

Ковзання

Захисти

OPP, OVP, UVP, OCP, SCP

Розміри, мм

140 х 150 х 85

Вага, кг

1,6

Гарантія, років

3

Сайт виробника

RIOTORO

Сторінка продукту

Упаковка і комплект постачання

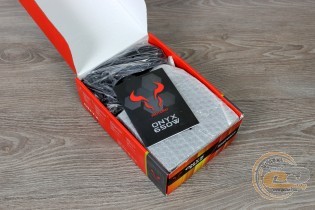

Картонна коробка в міру інформативна, без будь-яких слідів уніфікації.

RIOTORO ONYX 650W RIOTORO ONYX 650W

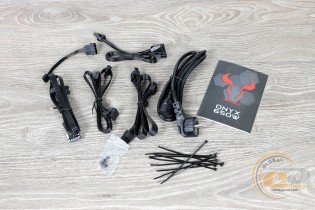

Зате всередині все просто. Джерело заховане в пухирчату упаковку, кабелі також замотані в поліетилен - ніяких вишуканих чохлів або сумочок. Ось на чому потрібно економити. Усередині прозорого целофану також знайшлися кріпильні гвинти і одноразові стяжки. Не забули покласти в комплект постачання і інструкцію для користувача.

Зовнішній вигляд

RIOTORO ONYX 650W

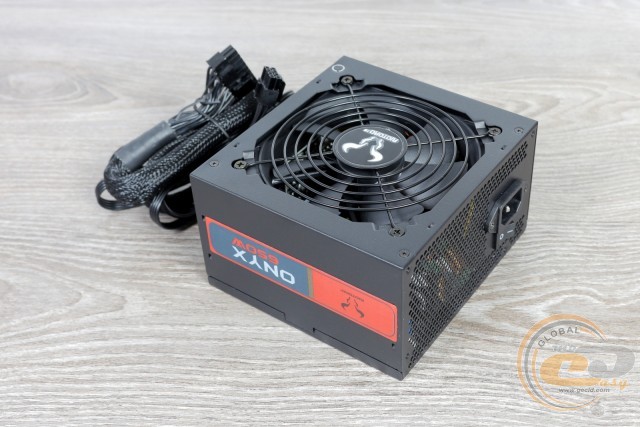

Чого гріха таїти, RIOTORO ONYX 650W - звичайний чорний блок. Але скромна зовнішність буває оманливою. На це натякає червона наклейка на боковині з логотипом виробника і зазначенням потужності в 650 Вт. До речі, 750-ватник також упакований до компактного 140-мм корпуса. А це означає, що ніяких проблем з сумісністю бути не повинно.

RIOTORO ONYX 650W

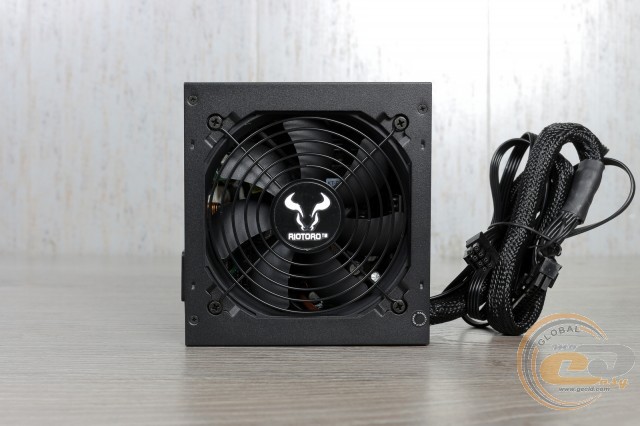

Фірмовий логотип натякає чи на властиву бикам силу, чи то на любов до полювання. У будь-якому випадку виглядає презентабельно. Емблема трохи відволікає від класичної решітки типу «гриль», що кріпиться чотирма гвинтами. Поруч розмістилися гвинтики поменше для доступу всередину пристрою. Один з них прикритий гарантійною наклейкою з трирічною актуальністю.

RIOTORO ONYX 650W

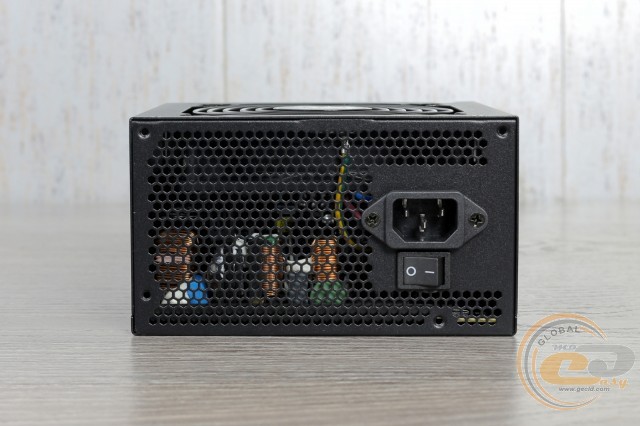

Тил виконаний у типовому «бджолиному» стилі. Такі стільники мінімально перешкоджають потоку повітря, одночасно захищаючи нутрощі. На невеликому острівці маємо звичний дует роз'єму живлення з вимикачем.

RIOTORO ONYX 650W

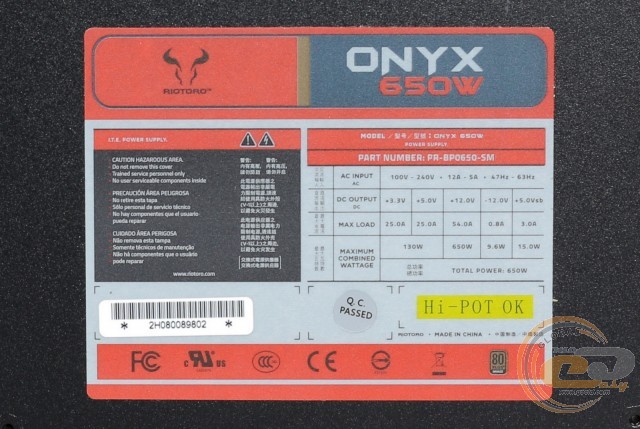

Наклейка наполягає на тому, що тестований блок живлення може видати 650 Вт потужності. Причому в повному обсязі вона доступна по самій затребуваній лінії +12В, хоча двох ват ми все ж не дорахувалися (12В х 54 А = 648 Вт). Для більш дрібних каналів +5В і +3,3В відведені гідні 130 Вт, чого вистачить з головою для живлення периферії.

А ось 750-ватник у цьому плані трохи відстає. 12-вольтна лінія як і раніше в ударі (навантаження до 744 Вт), але молодші +5В і +3,3В здатні видати всього 100 Вт, тобто по 20 А замість 25 А.

RIOTORO ONYX 650W

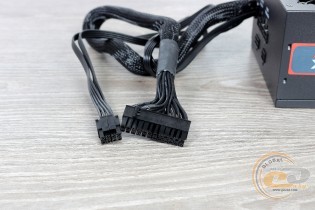

Основні кабелі в RIOTORO ONYX 650W представлені 20+4-контактних ATX і розбірних 4+4-контактних ATX12V. Тільки вони виведені безпосередньо з корпуса БЖ. Перший набраний з круглих дротів і поміщений у нейлонове обрлетення. Ну а другий, відповідно всім іншим, представлений у вигляді зручного гнучкого шлейфа.

RIOTORO ONYX 650W RIOTORO ONYX 650W

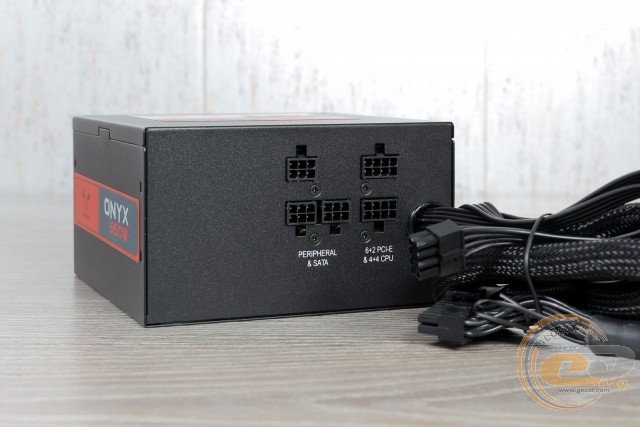

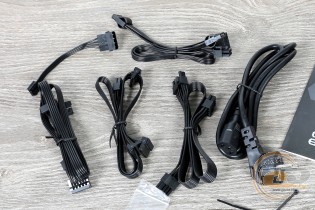

Усі інші дроти є знімними, завдяки чому їх можна під'єднати з необхідності. Для підключення відеокарт доступні два 6+2-контактних роз'єми PCIe. У 750-ватнику кількість цих конекторів аналогічне, що трохи бентежить. А ось шести SATA (на двох окремих дротах), трьох PATA і перехідника з PATA на FDD цілком вистачить для підключення периферії. Різна кількість контактів на конекторах і підписи на корпусі блока живлення не дозволять переплутати дроти при підключенні. До речі, усі вони виконані в звичному калібрі 18 AWG (близько 1 мм в діаметрі).

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина проводів до роз'єму (роз'ємів), см

Виведено з корпуса

20+4-контактний ATX

1

55

4+4-контактний ATX12V

1

60

Модульні

два 6+2-контактних PCIe

1

55-65

три SATA

2

45-55-70

три PATA

1

45-55-70

перехідник с PATA на FDD

1

15

Довжини дротів вистачить для підключення всіх необхідних вузлів. Хотілося б збільшити лише відстань між SATA-роз'ємами. Адже нерідко в сучасних корпусах накопичувачі монтуються в абсолютно різних місцях. Обов'язково врахуйте даний момент при бажанні використовувати велику дискову підсистему.

Внутрішня будова

RIOTORO ONYX 650W

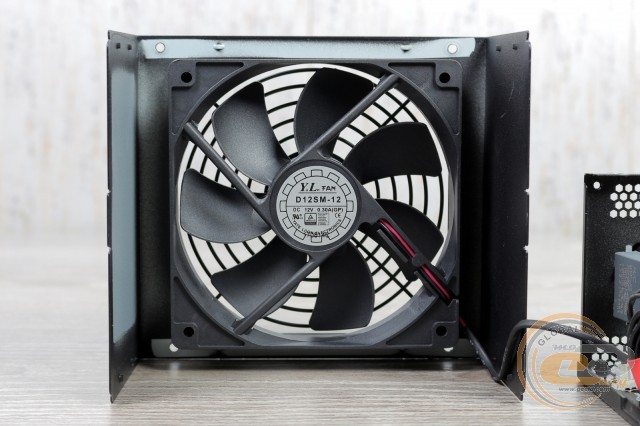

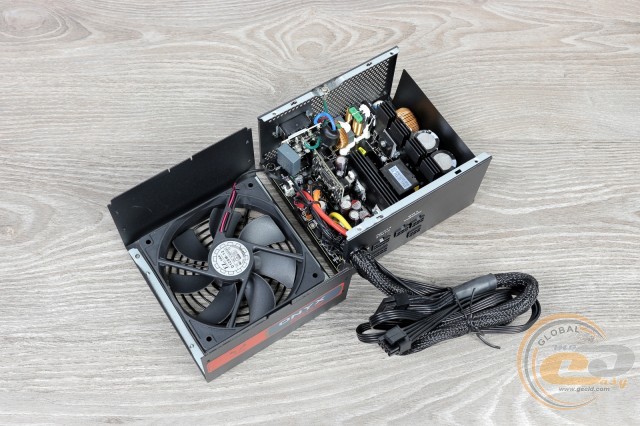

Отже, що ж ховається під цілком звичайною зовнішністю RIOTORO ONYX 650W? Активне охолодження покладено на 120-мм 7-лопатевий вентилятор YATE LOON D12SM-12 з частотою обертання до 1650 об/хв.

RIOTORO ONYX 650W

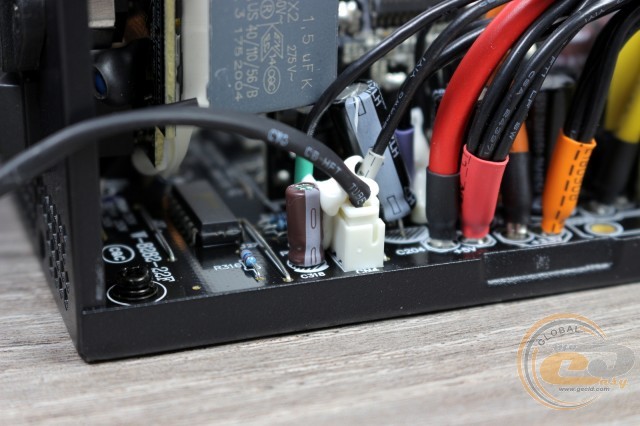

Через знімний 2-контактний конектор пропелер споживає 3,6 Вт електроенергії (12 В при 0,3 А), а в його основі використовується простенький підшипник ковзання. Відзначимо, що аналогічне рішення нам уже траплялося раніше, але всередині більш бюджетного CHIEFTEC GPA-500B8.

RIOTORO ONYX 650W

Пасивне ж відведення тепла покладено на пару чорних радіаторів з акуратним чотиросмуговим гребінцем. Про ефективність даних елементів ми розповімо трохи нижче.

RIOTORO ONYX 650W RIOTORO ONYX 650W

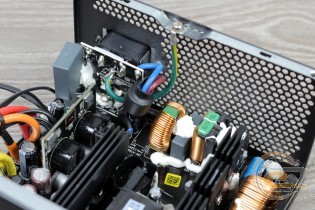

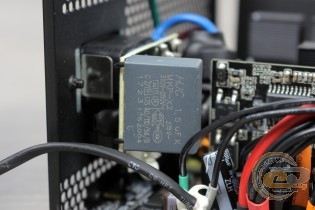

Електромагнітний фільтр у вхідний термінал містить повний набір X- і Y-конденсаторів, а також пару дроселів (другий дещо незвичну форму). Порожнє місце у першої котушки зазвичай займає варистор, що несе в собі функцію грозозахисту.

RIOTORO ONYX 650W

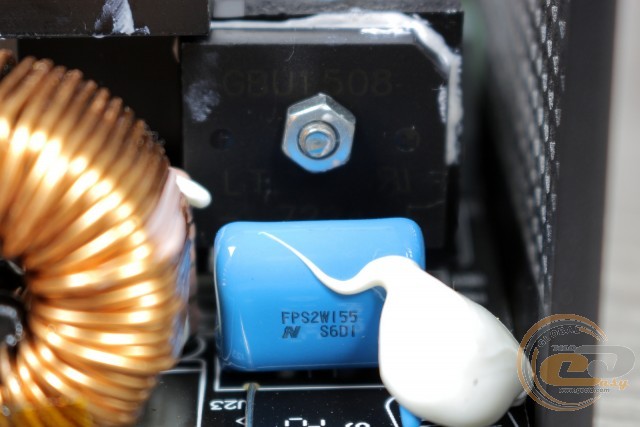

Далі слідує пара діодних збірок GBU1508, закріплених по обидва боки радіатора. Кожна з них розрахована на випрямлення струму силою до 15 А.

RIOTORO ONYX 650W

Уздовж одного з бортів розташувалася котушка модуля APFC. Сусідні силові елементи розміщені на тому ж вищезгаданому радіаторі, але вже у більш розгалуженої його частини.

RIOTORO ONYX 650W

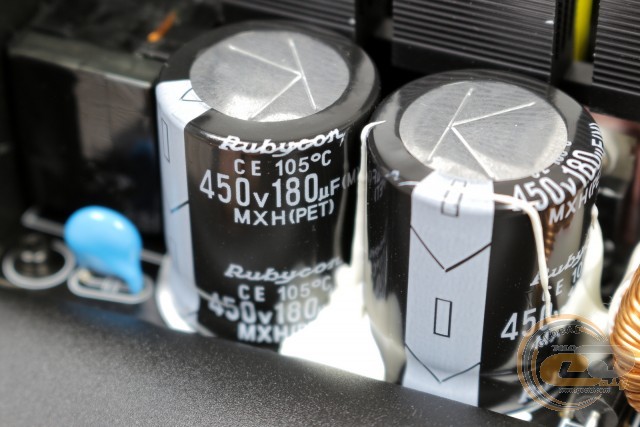

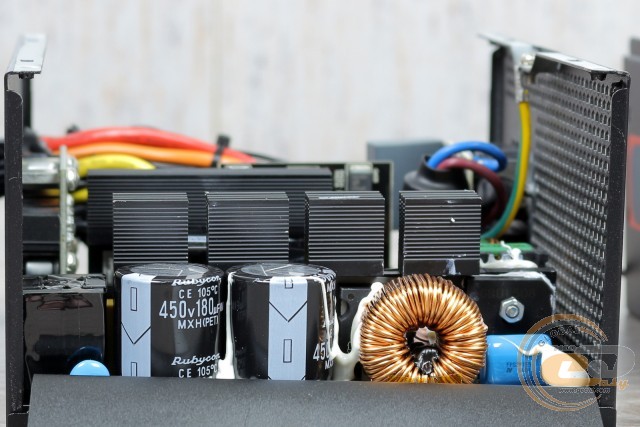

Вхідні конденсатори - це пара японських рішень від Rubycon загальної порівняно невисокої ємності 360 мкФ (2 х 180 мкФ). Крім гідної якості, також радує їх приналежність до високотемпературної серії.
