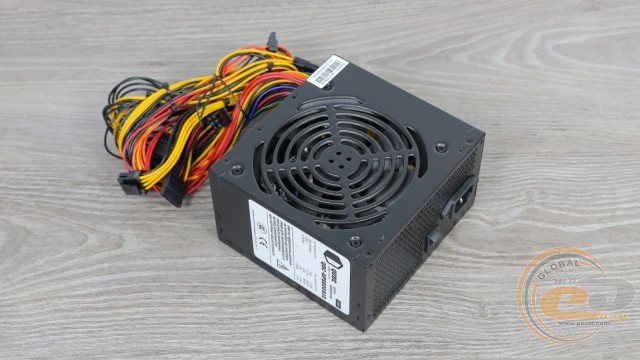

Огляд блока живлення QUBE QBC-GPS600A12: перше знайомство?
30-04-2021

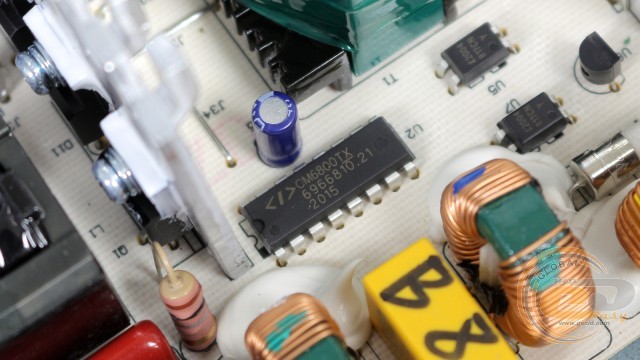

Усе це працює під управлінням ШІМ-контролера Champion CM6800TX, який застосовується і в набагато більш дорогих пристроях.

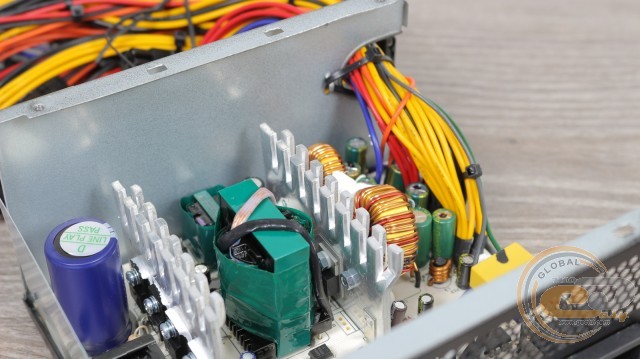

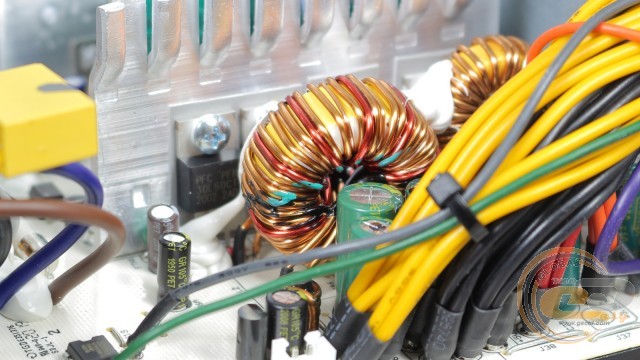

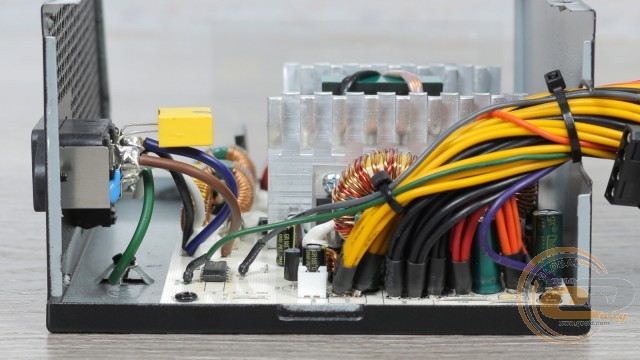

Групову стабілізацію напруг видає пара дроселів у вторинному ланцюзі: окремий для напруги +3,3В і загальний для каналів +5В та +12В. А ось силові елементи розмістилися на ще одному радіаторі, що стоїть поруч.
У різних вузлах ми побачили високотемпературні ємності, правда, від китайського виробника ChengX із не найкращою репутацією. Але, з огляду на ціну, радіємо, що це не якийсь там «ноунейм».

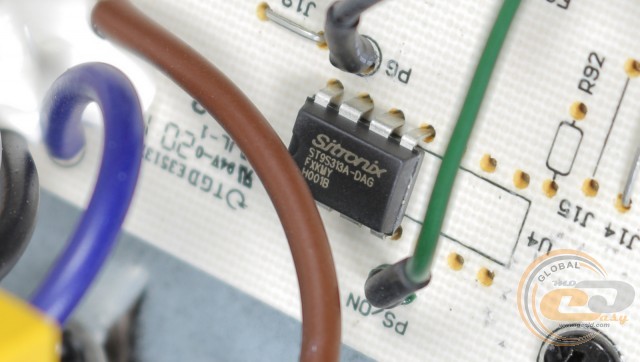

Завдяки мікросхемі-супервізору ST9S313-DAG вдалося реалізувати захисти від підвищеної і зниженої вихідної напруги (OVP і UVP). Також запобіжник забезпечує захист від короткого замикання (SCP). А ось інформації про реалізацію інших видів захистів ми, на жаль, не знайшли.
Крос-навантажувальні характеристики
Тепер зберемо всі назад і перевіримо роботу джерела.
Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу.

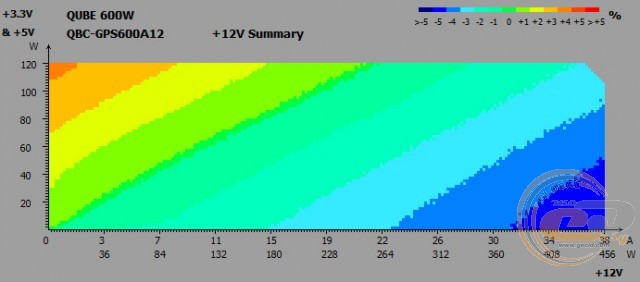

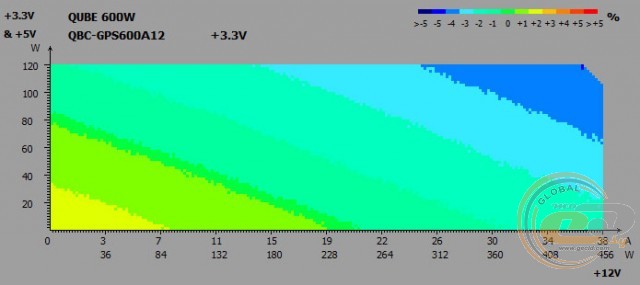

Під час крос-навантажувальних тестів на основних лініях живлення QUBE QBC-GPS600A12 були зафіксовані наступні відхилення:
- лінія +3,3В: від -4% до +2%;
- лінія +5В: від -3% до +4%;
- лінія + 12В: від -5% до +4%.
При максимальному навантаженні на всіх каналах показники знаходяться в межах допуску, що позитивно відрізняє новинку від того ж бюджетного CHIEFTEC VALUE APB-500B8. Ну а в цілому настільки барвисті графіки характерні і для інших рішень з груповою стабілізацією.
Шуми та пульсації у всьому діапазоні напруг
Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):
- лінії +3,3В і +5В: 50 мВ;
- лінія +12В: 120 мВ.

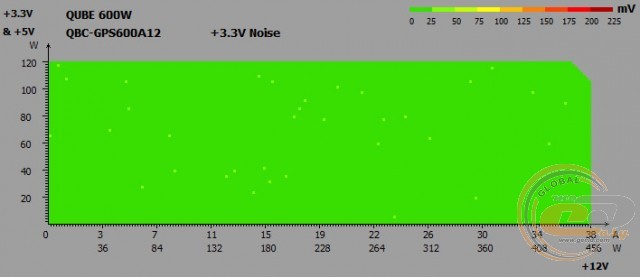

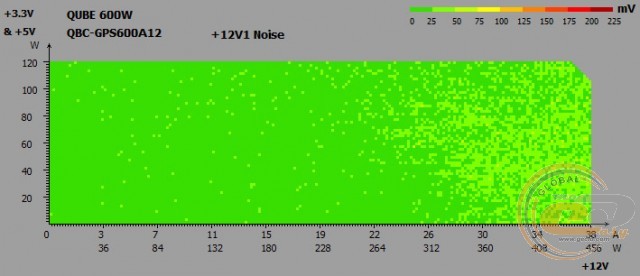

І з ними, як бачимо, також все добре і в межах норми. На молодших лініях маємо скачки до 50 мВ, а на 12-вольтовій - дуже рідкісні до 75 мВ.
Чергова лінія живлення +5VSB

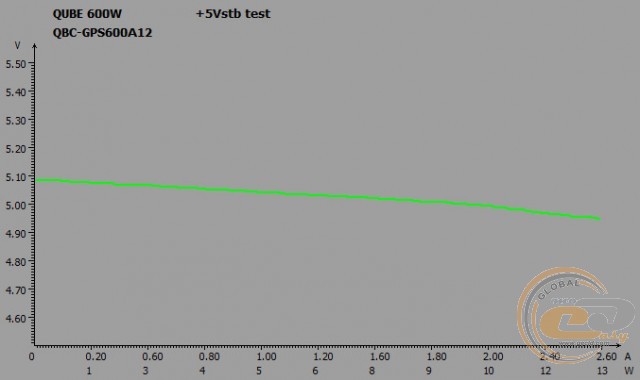

Стан чергової лінії живлення в блоці QUBE QBC-GPS600A12 зауважень не викликало. Залежно від навантаження напруга на ній змінюється в допустимих межах: від 5,11 до 4,95 В (від +2,2% до -1%), не виходячи за рамки ±5%.
PFC
Таблиця, що показує зміну PFC залежно від завантаження джерела живлення:
Навантаження, Вт |
55 |
125 |
200 |
250 |
300 |
350 |
400 |
500 |
550 |
Навантаження*, % |
10 |
23 |
36 |
45 |
55 |
64 |
73 |
91 |
100 |
PFC |
0,82 |
0,92 |
0,95 |
0,96 |
0,97 |
0,98 |
0,98 |
0,98 |
0,98 |
Навантаження* - навантаження у відсотковому відношенні до номінальної потужності блока живлення.
Модуль APFC блока живлення хороший. При споживаній потужності в 125 Вт коефіцієнт PFC досяг 0,92. Максимальне ж значення (0,98) зафіксовано при навантаженні 350 Вт і вище. За показник 100% потужності ми взяли максимальне навантаження в 550 Вт.
ККД

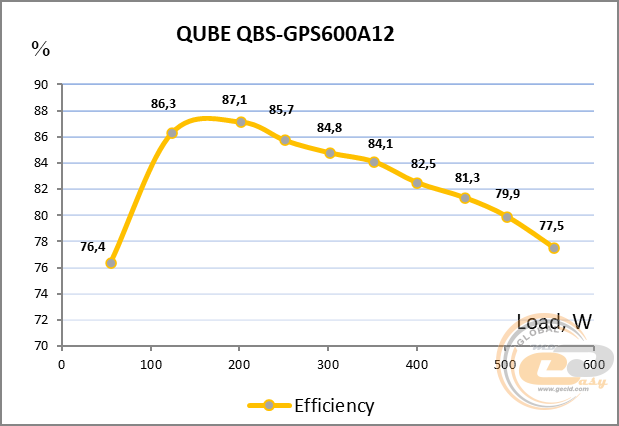

На корпусі QUBE QBC-GPS600A12 не виявилося ніяких згадок про ККД, тому на відповідність 80 PLUS ми і не сподівалися. І, як виявилося, даремно. Якщо за номінальний показник потужності брати 500Вт, то при навантаженнях 20%, 50% і 100% ККД досягає 80%, 85% і 80% відповідно. А в піку (205 Вт) він перевищував за 87%. Що ж, перевірена часом платформа в усьому показує себе краще, ніж, наприклад, той же GAMEMAX GM-500.
Система охолодження і температурний режим
Побічно оцінити рівень шуму пристрою можна по швидкості обертання вентилятора при різній величині навантаження. Інтервал часу, після якого проводилося вимірювання швидкості обертання і наступне збільшення потужності, становив близько двадцяти хвилин. Результати вимірювання відзначені точками на графіку. При цьому температура навколишнього середовища для джерела живлення становила приблизно 23°С. Потрібно відзначити, що повітря всередині корпуса комп'ютера може бути куди гарячіше, зокрема, температура 40°С є цілком допустимою. У той же час саме навантаження, створюване комп'ютерною системою, носить змінний характер, що полегшує температурний режим джерела живлення.

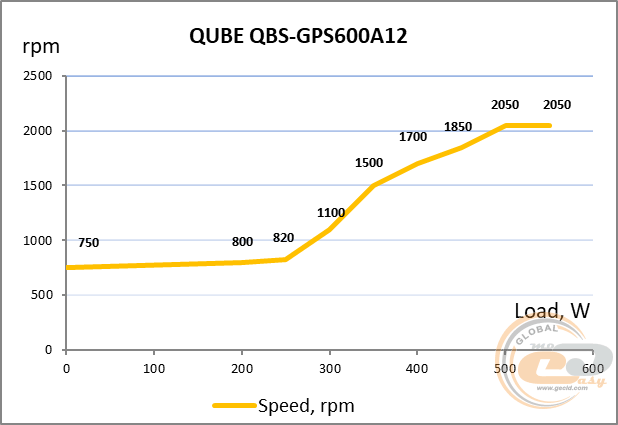

Діапазон частоти обертання вентилятора виявився досить широким. При навантаженні до 250 Вт він дуже тихий, як і у разі з CHIEFTEC TASK 500W. Далі його робота налаштована більш агресивним чином. Для зручності сприйняття проміжних значень пропонуємо ознайомитися з таблицею:
Потужність, Вт |
Частота обертання, об/хв |
Рівень шуму |
До 250 |
750 – 820 |
Дуже тихий |
250 – 350 |
820 – 1500 |
Тихий |
350 – 450 |
1350 – 1850 |
Нижче від середнього |
450 – 550 |
1850 – 2050 |
Середній |

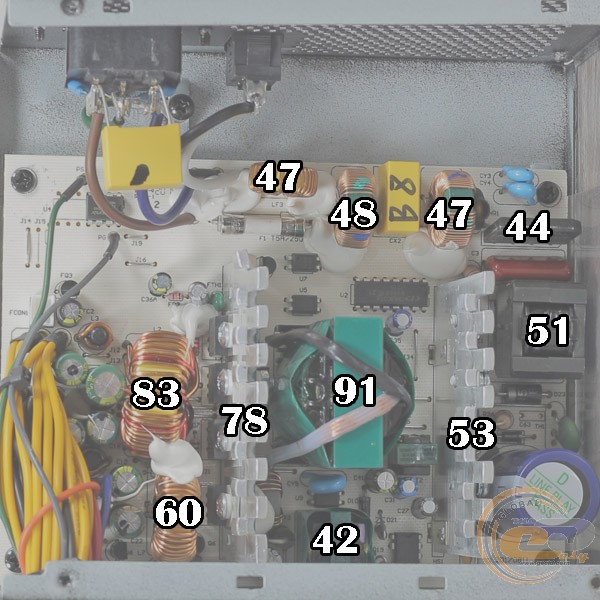

Незважаючи на швидке обертання пропелера, головний трансформатор прогрілося до 91°C. Дросель каналу +12В та радіатор вторинного ланцюга також помітно нагрілися. Отже, джерело краще не використовувати при постійному 550-ватному навантаженні, як це було в нашому разі. При виборі компонентів бажано орієнтуватися на сумарне значення 450-500 Вт.
Сторонні шуми під час роботи блока живлення
Як показала практика, на всьому діапазоні номінальної потужності QUBE QBC-GPS600A12 не відтворює додаткових шумів у вигляді дратівного писку дроселів або характерного гудіння трансформатора.
OverLOAD
З огляду на отримані показники нагріву, ризикувати і навантажувати БЖ понад 550 Вт ми не стали.
Практичні випробування на реальній конфігурації
Для побудови реальної комп'ютерної системи був задіяний потужний 12-ядерний процесор AMD Ryzen 9 5900X. В якості відеоприскорювача використовували Palit GeForce RTX 2060 SUPER GamingPro OC.
Материнська плата |
MSI MEG X570 GODLIKE (Socket AM4, AMD X570) |
Процесор |
AMD Ryzen 9 5900X (Socket AM4, 12/24 х 3,7 – 4,8 ГГц; 105 Вт) |
Кулер |
Noctua NH-U12A |
Оперативна пам'ять |
2 x 8 ГБ DDR4-3200 G.SKILL Trident Z (F4-3200C15D-16GTZKW) |
Відеокарта |
Palit GeForce RTX 2060 SUPER GamingPro OC |
Накопичувач |
Kingston SUV500 (480 ГБ) |
Корпус |
Spire SwordFin SP9007B з двома 120 мм вентиляторами |
Ватметр |
Seasonic PowerAngel |
Мультиметр |
MASTECH MY64 |
Виміри проводилися в двох режимах: «Простий» і «Максимальне завантаження», яка створювалося за допомогою стрес-тесту FPU+GPUs в AIDA64. Під час тестування загальне енергоспоживання системи вимірювалося за допомогою приладу Seasonic PowerAngel, а напруга на лініях живлення +12В, +5В і +3,3В фіксувалося мультиметром MASTECH MY64.
У результаті виміру напруги живлення на вихідних лініях були отримані такі значення:
Режим |
Величина, В |
Відхилення, % |
+12В |
||
Idle |
12,22 |
+1,8 |
Burn |
11,92 |
-0,7 |
+5В |
||
Idle |
5,10 |
+2,0 |
Burn |
5,15 |
+3,0 |
+3,3В |
||
Idle |
3,42 |
+3,6 |
Burn |
3,40 |
+3,0 |
Вхідне енергоспоживання, Вт |
||
Idle |
53 |
|
Burn |
455 |
Наш піддослідний без проблем впорався із запропонованою конфігурацією (сумарний TDP процесора і відеокарти перевищує за 280 Вт), і при необхідності зміг би «потягнути» навіть більше. У простої все виглядає відмінно - відхилення напруги не перевищують +1,8 ... + 3,6%, а осідань немає взагалі.
У навантаженні групова стабілізація проявляє себе підвищенням напруги на лінії +5В (до +3,0%) з одночасним зниженням каналу +12В (до -0,7%). Усе як і раніше в межах норми, так і просідання дуже незначне. При використанні зв'язки з 65-ватним CPU і чимось на зразок GeForce GTX 1650 SUPER (або, дивлячись на ціни, швидше за GTX 1060) осідання напруги на лінії +12В не було б взагалі.
Енергоспоживання в простої та в вимкненому стані комп'ютера
Енергоспоживання блока живлення QUBE QBC-GPS600A12 у вимкненому стані (3 Вт) комп'ютера і в сплячому режимі (6 Вт) відповідає показникам інших рішень, які побували в нашій тестовій лабораторії.
Підсумок
На блок живлення QUBE QBC-GPS600A12 можна дивитися по-різному. Якщо згадати, що на корпусі вказана потужність 600 Вт, то, на жаль, пристрій їй не відповідає. Але якщо подивитися на нього як на 500-ватник з деяким запасом з потужності (яким він, судячи за багатьма ознаками, і є), то враження непогані.
Усередині новинка нагадує дорожчу 500-ватну модель серії CHIEFTEC TASK. Це стосується і платформи в цілому, і груповій стабілізації, і якості конденсаторів, і наповнення вхідного фільтра. Як наслідок, рішення від QUBE має непоганий ККД від 80% до 87% на відрізку 100-500 Вт. Електроліти тут не дорогі, але і не китайський «ноунейм». А у вхідному фільтрі і вузлі APFC є все, що потрібно для щастя - всі елементи розпаяні на своїх місцях, у тому числі варистор і плавкий запобіжник.
При тривалому 550-ватному навантаженні деякі вузли помітно нагрілися, і це ще одна причина обмежитися відміткою 500 Вт. Такої потужності з великим запасом вистачить навіть для зміни рівня AMD Ryzen 5 3600/Intel Core i3-10100F + AMD Radeon RX 5500 XT/RX 570/NVIDIA GeForce GTX 1650 SUPER/GTX 1060.
У підсумку за своїми можливостями QUBE QBC-GPS600A12 зможе конкурувати з більш іменитими 500-ватникамі і запросто потягне ігрову систему початкового рівня, ймовірно, навіть без просідань напруги.
Переваги:
- непоганий рівень ККД (у діапазоні до 500 Вт відповідає вимогам 80 PLUS);
- наявність виділеного каналу +12В з навантажувальною здатністю до 38А (456 Вт);
- при підключенні до конфігурації з середньопродуктивною відеокартою і потужним процесором напруги не покидають допустимі норми;
- низькі пульсації;
- наявність базових захистів;
- активний метод компенсації реактивної потужності;
- повний набір елементів вхідного фільтру;
- низьке енергоспоживання в сплячому режимі і в вимкненому стані комп'ютера.
Особливості:
- наявність єдиного 6+2-контактного роз'єму PCIe;
- реальна номінальна потужність БЖ дорівнює близько 500 Вт;
- пропелер на основі підшипника ковзання;
- групова стабілізація напруги;
- застосування бюджетних конденсаторів.
Недоліки:
- високий нагрів деяких вузлів при тривалому 550-Вт навантаженні.
Автор: Олесь Пахолок
Переклад: Лілія Масюк
Висловлюємо подяку інтернет-магазину Artline за наданий для тестування блок живлення.
Опубліковано : 30-04-2021
