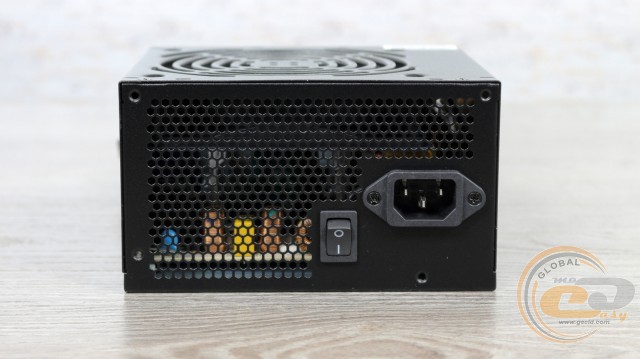

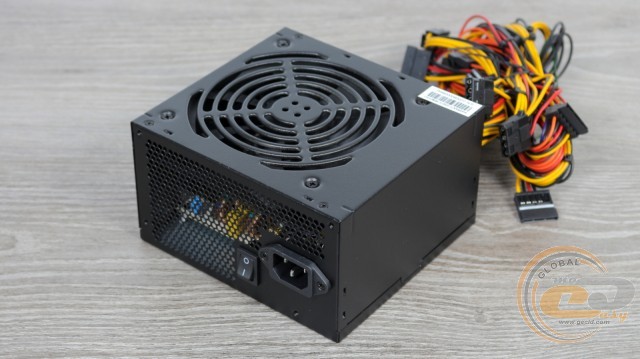

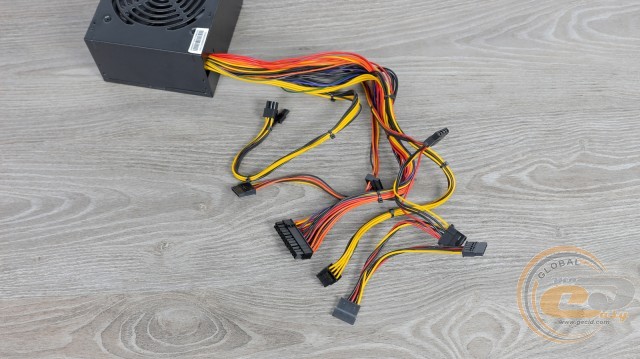

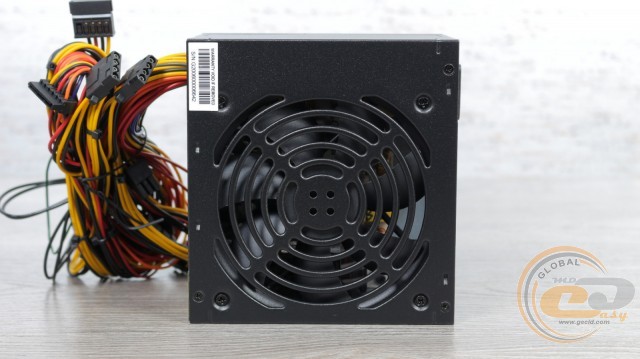

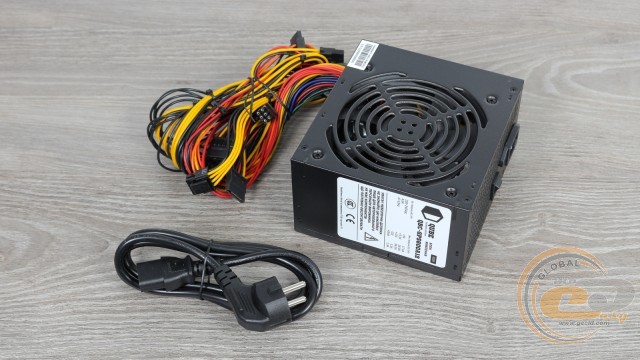

QUBE QBC-GPS600A12

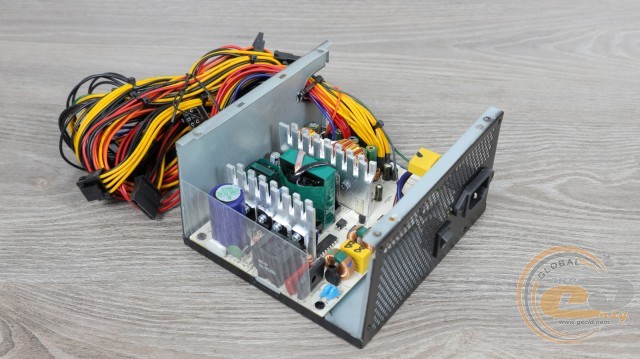

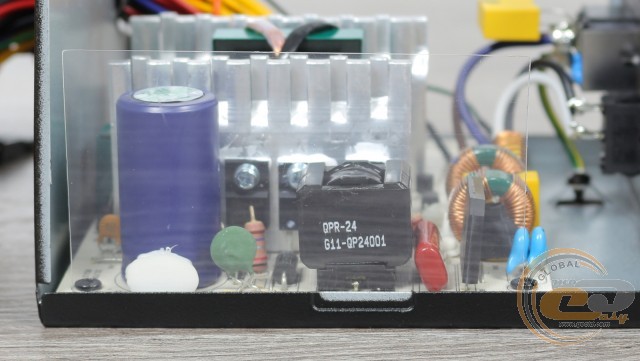

Усе це працює під управлінням ШІМ-контролера Champion CM6800TX, який застосовується і в набагато більш дорогих пристроях.

QUBE QBC-GPS600A12

QUBE QBC-GPS600A12

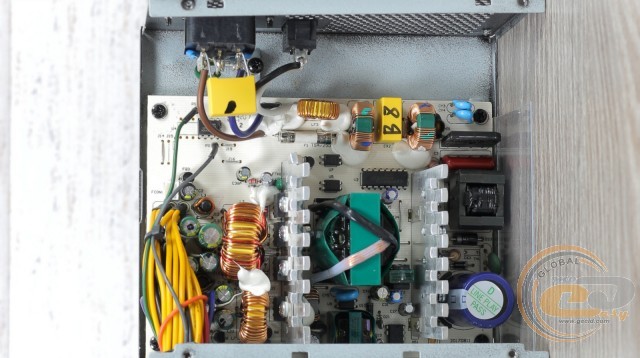

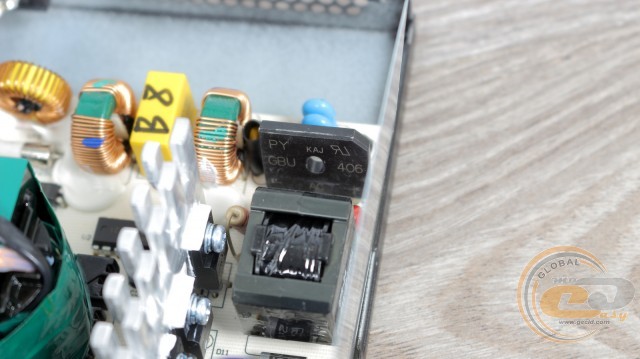

Групову стабілізацію напруг видає пара дроселів у вторинному ланцюзі: окремий для напруги +3,3В і загальний для каналів +5В та +12В. А ось силові елементи розмістилися на ще одному радіаторі, що стоїть поруч.

QUBE QBC-GPS600A12

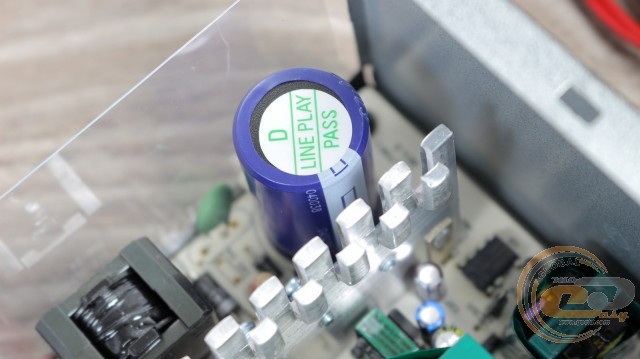

У різних вузлах ми побачили високотемпературні ємності, правда, від китайського виробника ChengX із не найкращою репутацією. Але, з огляду на ціну, радіємо, що це не якийсь там «ноунейм».

QUBE QBC-GPS600A12

Завдяки мікросхемі-супервізору ST9S313-DAG вдалося реалізувати захисти від підвищеної і зниженої вихідної напруги (OVP і UVP). Також запобіжник забезпечує захист від короткого замикання (SCP). А ось інформації про реалізацію інших видів захистів ми, на жаль, не знайшли.

Крос-навантажувальні характеристики

Тепер зберемо всі назад і перевіримо роботу джерела.

Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу.

QUBE QBC-GPS600A12

QUBE QBC-GPS600A12

QUBE QBC-GPS600A12

Під час крос-навантажувальних тестів на основних лініях живлення QUBE QBC-GPS600A12 були зафіксовані наступні відхилення:

  • лінія +3,3В: від -4% до +2%;
  • лінія +5В: від -3% до +4%;
  • лінія + 12В: від -5% до +4%.

При максимальному навантаженні на всіх каналах показники знаходяться в межах допуску, що позитивно відрізняє новинку від того ж бюджетного CHIEFTEC VALUE APB-500B8. Ну а в цілому настільки барвисті графіки характерні і для інших рішень з груповою стабілізацією.

Шуми та пульсації у всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

  • лінії +3,3В і +5В: 50 мВ;
  • лінія +12В: 120 мВ.

QUBE QBC-GPS600A12

QUBE QBC-GPS600A12

QUBE QBC-GPS600A12

І з ними, як бачимо, також все добре і в межах норми. На молодших лініях маємо скачки до 50 мВ, а на 12-вольтовій - дуже рідкісні до 75 мВ.

Чергова лінія живлення +5VSB

QUBE QBC-GPS600A12

Стан чергової лінії живлення в блоці QUBE QBC-GPS600A12 зауважень не викликало. Залежно від навантаження напруга на ній змінюється в допустимих межах: від 5,11 до 4,95 В (від +2,2% до -1%), не виходячи за рамки ±5%.

PFC

Таблиця, що показує зміну PFC залежно від завантаження джерела живлення:

Навантаження, Вт

55

125

200

250

300

350

400

500

550

Навантаження*, %

10

23

36

45

55

64

73

91

100

PFC

0,82

0,92

0,95

0,96

0,97

0,98

0,98

0,98

0,98

Навантаження* - навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC блока живлення хороший. При споживаній потужності в 125 Вт коефіцієнт PFC досяг 0,92. Максимальне ж значення (0,98) зафіксовано при навантаженні 350 Вт і вище. За показник 100% потужності ми взяли максимальне навантаження в 550 Вт.

ККД

QUBE QBC-GPS600A12

На корпусі QUBE QBC-GPS600A12 не виявилося ніяких згадок про ККД, тому на відповідність 80 PLUS ми і не сподівалися. І, як виявилося, даремно. Якщо за номінальний показник потужності брати 500Вт, то при навантаженнях 20%, 50% і 100% ККД досягає 80%, 85% і 80% відповідно. А в піку (205 Вт) він перевищував за 87%. Що ж, перевірена часом платформа в усьому показує себе краще, ніж, наприклад, той же GAMEMAX GM-500.

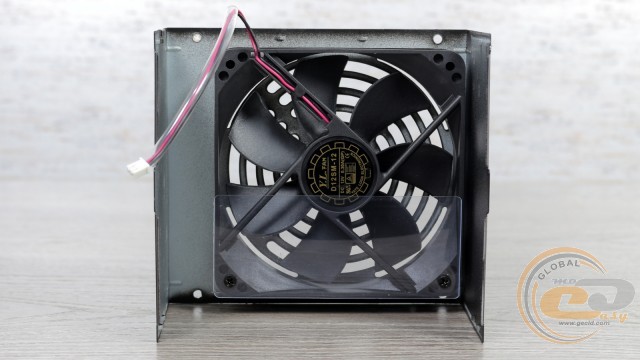

Система охолодження і температурний режим

Побічно оцінити рівень шуму пристрою можна по швидкості обертання вентилятора при різній величині навантаження. Інтервал часу, після якого проводилося вимірювання швидкості обертання і наступне збільшення потужності, становив близько двадцяти хвилин. Результати вимірювання відзначені точками на графіку. При цьому температура навколишнього середовища для джерела живлення становила приблизно 23°С. Потрібно відзначити, що повітря всередині корпуса комп'ютера може бути куди гарячіше, зокрема, температура 40°С є цілком допустимою. У той же час саме навантаження, створюване комп'ютерною системою, носить змінний характер, що полегшує температурний режим джерела живлення.

QUBE QBC-GPS600A12

Діапазон частоти обертання вентилятора виявився досить широким. При навантаженні до 250 Вт він дуже тихий, як і у разі з CHIEFTEC TASK 500W. Далі його робота налаштована більш агресивним чином. Для зручності сприйняття проміжних значень пропонуємо ознайомитися з таблицею:

Потужність, Вт

Частота обертання, об/хв

Рівень шуму

До 250

750 – 820

Дуже тихий

250 – 350

820 – 1500

Тихий

350 – 450

1350 – 1850

Нижче від середнього

450 – 550

1850 – 2050

Середній

QUBE QBC-GPS600A12

Незважаючи на швидке обертання пропелера, головний трансформатор прогрілося до 91°C. Дросель каналу +12В та радіатор вторинного ланцюга також помітно нагрілися. Отже, джерело краще не використовувати при постійному 550-ватному навантаженні, як це було в нашому разі. При виборі компонентів бажано орієнтуватися на сумарне значення 450-500 Вт.

Сторонні шуми під час роботи блока живлення

Як показала практика, на всьому діапазоні номінальної потужності QUBE QBC-GPS600A12 не відтворює додаткових шумів у вигляді дратівного писку дроселів або характерного гудіння трансформатора.

OverLOAD

З огляду на отримані показники нагріву, ризикувати і навантажувати БЖ понад 550 Вт ми не стали.

Практичні випробування на реальній конфігурації

Для побудови реальної комп'ютерної системи був задіяний потужний 12-ядерний процесор AMD Ryzen 9 5900X. В якості відеоприскорювача використовували Palit GeForce RTX 2060 SUPER GamingPro OC.

Материнська плата

MSI MEG X570 GODLIKE (Socket AM4, AMD X570)

Процесор

AMD Ryzen 9 5900X (Socket AM4, 12/24 х 3,7 – 4,8 ГГц; 105 Вт)

Кулер

Noctua NH-U12A

Оперативна пам'ять

2 x 8 ГБ DDR4-3200 G.SKILL Trident Z (F4-3200C15D-16GTZKW)

Відеокарта

Palit GeForce RTX 2060 SUPER GamingPro OC

Накопичувач

Kingston SUV500 (480 ГБ)

Корпус

Spire SwordFin SP9007B з двома 120 мм вентиляторами

Ватметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Виміри проводилися в двох режимах: «Простий» і «Максимальне завантаження», яка створювалося за допомогою стрес-тесту FPU+GPUs в AIDA64. Під час тестування загальне енергоспоживання системи вимірювалося за допомогою приладу Seasonic PowerAngel, а напруга на лініях живлення +12В, +5В і +3,3В фіксувалося мультиметром MASTECH MY64.

У результаті виміру напруги живлення на вихідних лініях були отримані такі значення:

Режим

Величина, В

Відхилення, %

+12В

Idle

12,22

+1,8

Burn

11,92

-0,7

+5В

Idle

5,10

+2,0

Burn

5,15

+3,0

+3,3В

Idle

3,42

+3,6

Burn

3,40

+3,0

Вхідне енергоспоживання, Вт

Idle

53

Burn

455

Наш піддослідний без проблем впорався із запропонованою конфігурацією (сумарний TDP процесора і відеокарти перевищує за 280 Вт), і при необхідності зміг би «потягнути» навіть більше. У простої все виглядає відмінно - відхилення напруги не перевищують  +1,8 ... + 3,6%, а осідань немає взагалі.

У навантаженні групова стабілізація проявляє себе підвищенням напруги на лінії +5В (до +3,0%) з одночасним зниженням каналу +12В (до -0,7%). Усе як і раніше в межах норми, так і просідання дуже незначне. При використанні зв'язки з 65-ватним CPU і чимось на зразок GeForce GTX 1650 SUPER (або, дивлячись на ціни, швидше за GTX 1060) осідання напруги на лінії +12В не було б взагалі.

Енергоспоживання в простої та в вимкненому стані комп'ютера

Енергоспоживання блока живлення QUBE QBC-GPS600A12 у вимкненому стані (3 Вт) комп'ютера і в сплячому режимі (6 Вт) відповідає показникам інших рішень, які побували в нашій тестовій лабораторії.

Підсумок

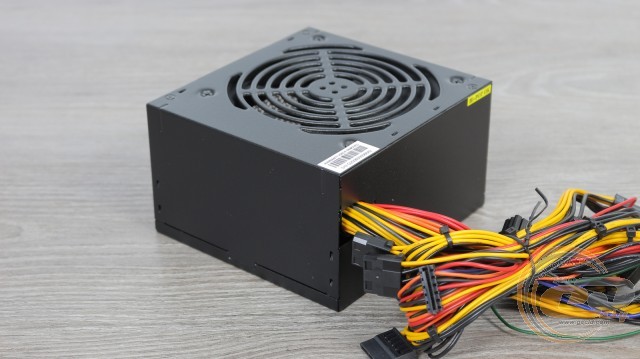

QUBE QBC-GPS600A12

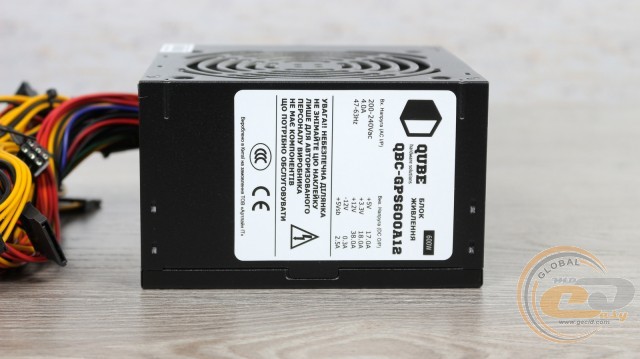

На блок живлення QUBE QBC-GPS600A12 можна дивитися по-різному. Якщо згадати, що на корпусі вказана потужність 600 Вт, то, на жаль, пристрій їй не відповідає. Але якщо подивитися на нього як на 500-ватник з деяким запасом з потужності (яким він, судячи за багатьма ознаками, і є), то враження непогані.

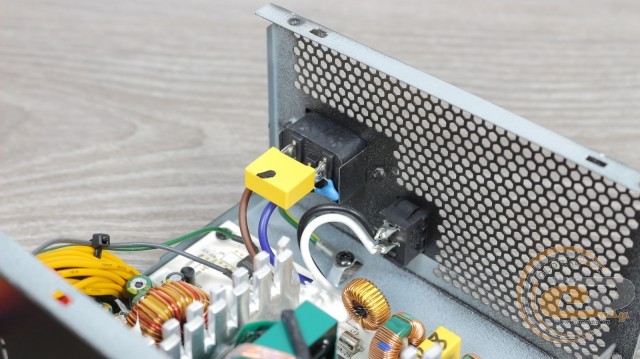

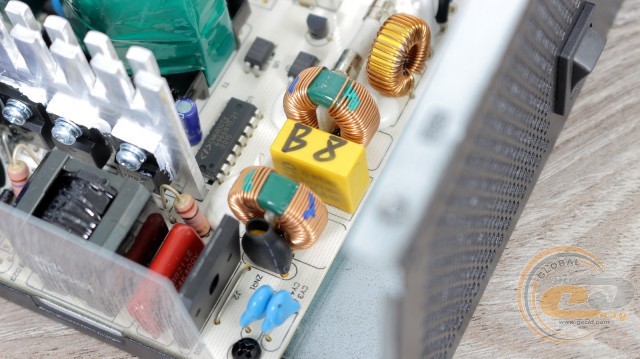

Усередині новинка нагадує дорожчу 500-ватну модель серії CHIEFTEC TASK. Це стосується і платформи в цілому, і груповій стабілізації, і якості конденсаторів, і наповнення вхідного фільтра. Як наслідок, рішення від QUBE має непоганий ККД від 80% до 87% на відрізку 100-500 Вт. Електроліти тут не дорогі, але і не китайський «ноунейм». А у вхідному фільтрі і вузлі APFC є все, що потрібно для щастя - всі елементи розпаяні на своїх місцях, у тому числі варистор і плавкий запобіжник.

При тривалому 550-ватному навантаженні деякі вузли помітно нагрілися, і це ще одна причина обмежитися відміткою 500 Вт. Такої потужності з великим запасом вистачить навіть для зміни рівня AMD Ryzen 5 3600/Intel Core i3-10100F + AMD Radeon RX 5500 XT/RX 570/NVIDIA GeForce GTX 1650 SUPER/GTX 1060.

У підсумку за своїми можливостями QUBE QBC-GPS600A12 зможе конкурувати з більш іменитими 500-ватникамі і запросто потягне ігрову систему початкового рівня, ймовірно, навіть без просідань напруги.

Переваги:

  • непоганий рівень ККД (у діапазоні до 500 Вт відповідає вимогам 80 PLUS);
  • наявність виділеного каналу +12В з навантажувальною здатністю до 38А (456 Вт);
  • при підключенні до конфігурації з середньопродуктивною відеокартою і потужним процесором напруги не покидають допустимі норми;
  • низькі пульсації;
  • наявність базових захистів;
  • активний метод компенсації реактивної потужності;
  • повний набір елементів вхідного фільтру;
  • низьке енергоспоживання в сплячому режимі і в вимкненому стані комп'ютера.

Особливості:

  • наявність єдиного 6+2-контактного роз'єму PCIe;
  • реальна номінальна потужність БЖ дорівнює близько 500 Вт;
  • пропелер на основі підшипника ковзання;
  • групова стабілізація напруги;
  • застосування бюджетних конденсаторів.

Недоліки:

  • високий нагрів деяких вузлів при тривалому 550-Вт навантаженні.
