Огляд і тестування блока живлення PC POWER & COOLING Silencer Mk III 750W

Останнім часом багато виробників комплектуючих усе більше уваги стали приділяти країнам Центральної та Східної Європи. Дуже радує, що Україні серед них відводиться далеко не останнє місце. Особливо активні в цьому плані компанії, які займаються випуском блоків живлення. Так, за останній час у нашій тестовій лабораторії вже побували пристрої від таких брендів як LEPA, be quiet!, SilverStone, XFX, продукція яких досить популярна в країнах Західної Європи та Північної Америки, а в нас тільки починає знаходити своїх шанувальників. Ще одним досить відомим у світі виробником є компанія PC POWER & COOLING, блок живлення якої ми розглянемо в даному огляді.

Але, спочатку скажемо кілька слів про самий бренд, тому що не всі, напевно, знають про його існування. Компанія PC POWER & COOLING заснована в Каліфорнії (США) у далекому 1985 році комп'ютерним ентузіастом Дагом Додсоном (Doug Dodson). З самого початку вона займалася випуском комп'ютерних вентиляторів, які характеризувалися низьким рівнем шуму під час роботи. Через рік після заснування (1986 рік) світ побачили перші блоки живлення потужністю 150 і 200 Вт. Надалі ж саме розробка і випуск джерел живлення стали пріоритетними в компанії. PC POWER & COOLING навіть стали «піонерами» у цій області, випустивши перший у світі блок живлення потужністю 1000 Вт, а також першу у світі модель, яка пройшла сертифікацію NVIDIA SLI.

Щоправда, в 2007 році PC POWER & COOLING припинила свою незалежну діяльність, перейшовши під крило більш відомої в наших краях OCZ Technology. По суті, тепер це просто бренд компанії OCZ Technology. Хоча, у тій же Західній Європі назву PC POWER & COOLING, як і раніше, використовують без приставки OCZ, так будемо робити і ми.

Отже, даний огляд присвячений блоку живлення PC POWER & COOLING Silencer Mk III 750W із серії Silencer, яка переживає вже свою третю реінкарнацію, цього разу під назвою Silencer Mk III.

Усього в серії Silencer Mk III налічується шість пристроїв, потужність яких варіює від 400 до 1200 Вт. Тобто PC POWER & COOLING Silencer Mk III 750W є середньою моделлю, що дозволить повною мірою оцінити всі переваги та недоліки даної серії.

Специфікація блока живлення PC POWER & COOLING Silencer Mk III 750W:

Все цены на OCZ+PPCMK3S750-EU

Упаковка, комплект поставки та зовнішній вигляд

Блок живлення PC POWER & COOLING Silencer Mk III 750W постачається у великій картонній упаковці білого кольору. На лицьовій стороні зазначена номінальна потужність пристрою (750 Вт), клас енергоефективності (80 PLUS Gold) і гарантійний термін (7 років). На цей момент варто звернути окрему увагу, оскільки далеко не кожний виробник на свої блоки живлення дає гарантію 7 років.

Більше технічної інформації знаходиться на звороті упаковки. Із цікавих особливостей відзначимо наявність єдиної лінії +12В, використання якісних японських конденсаторів з високотемпературних серій і гібридну реалізацію системи охолодження (Silent Mode). Останню варто розглянути більш детально.

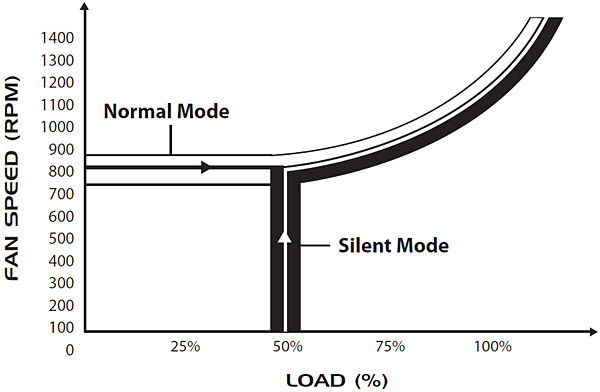

Дана схема демонструє принцип роботи гібридної системи охолодження. Її основна відмінність від звичайної полягає в тому, що до досягнення певної температури, вентилятор не обертається зовсім, а після цього частота обертання його лопатей визначається температурою та рівнем навантаження. У цьому випадку при навантаженнях до 50% від номіналу PC POWER & COOLING Silencer Mk III 750W абсолютно безшумний. Іншими словами, у будь-яких додатках, де не задіюються відеокарти на повну потужність, PC POWER & COOLING Silencer Mk III 750W повинен працювати як пасивний блок живлення.

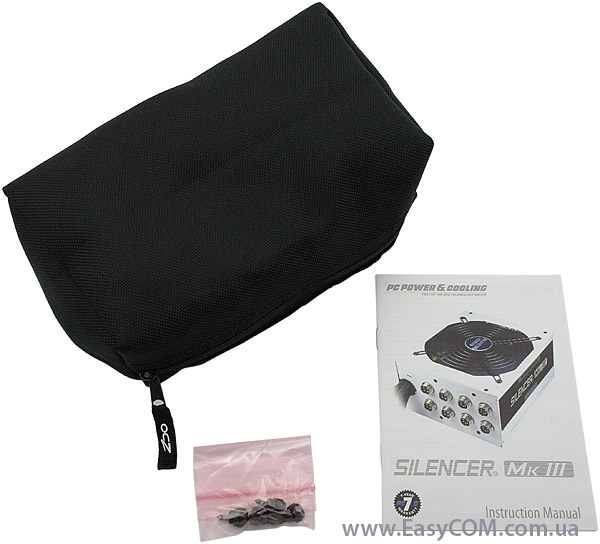

Комплект поставки моделі PC POWER & COOLING Silencer Mk III 750W цілком стандартний і включає все необхідне, що може знадобитися користувачу в процесі встановлення та підключення пристрою, а саме:

• модульні кабелі, упаковані в спеціальну сумочку;
• п'ять хомутів-стяжок;
• мережевий шнур живлення;
• чотири кріпильні гвинти з торованою голівкою;
• інструкцію.

Комплект модульних кабелів не представлений на зображенні, з ним ми більш детально познайомимося трохи пізніше.

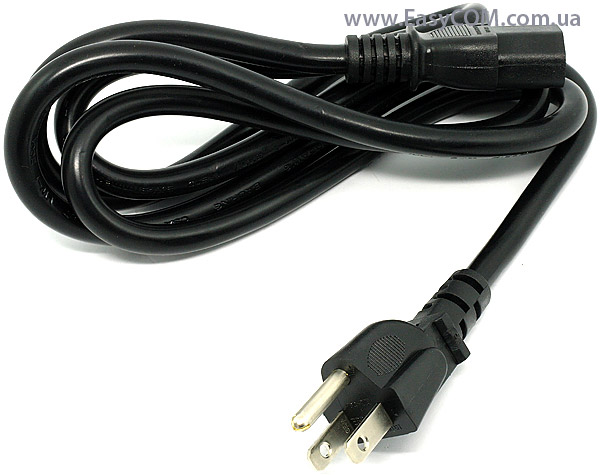

Звертаємо увагу, що мережевий шнур живлення оснащений вилкою для американських розеток (найімовірніше, через одержання на тестування ознайомлювального семплу), які не сумісні з нашими. Але все-таки, при купівлі блока живлення PC POWER & COOLING Silencer Mk III 750W, не забудьте уточнити чи сумісний комплектний мережевий шнур живлення з вилкою під стандарт країн СНД.

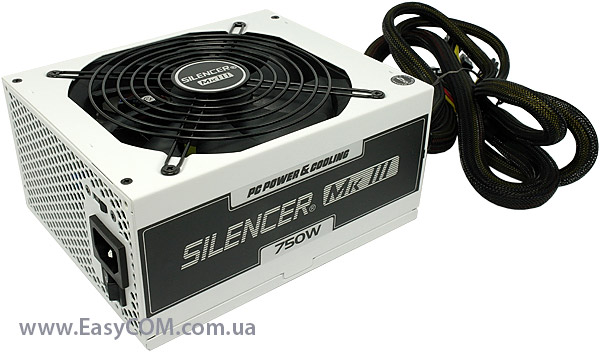

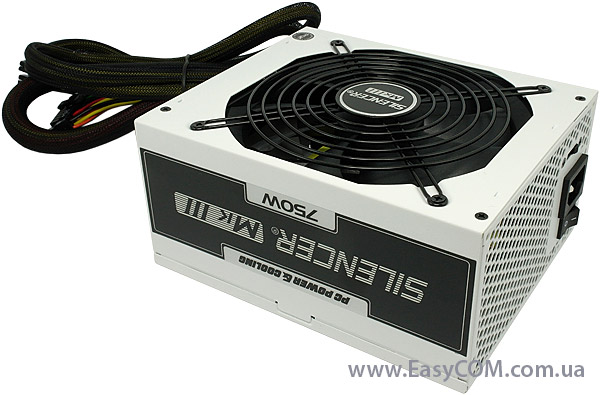

PC POWER & COOLING Silencer Mk III 750W пофарбований у нестандартний, для подібного роду рішень, білий колір. На верхній кришці закріплена вентиляційна решітка типу «гриль», а передня панель зроблена у вигляді штампованої сіточки із дрібними гніздами.

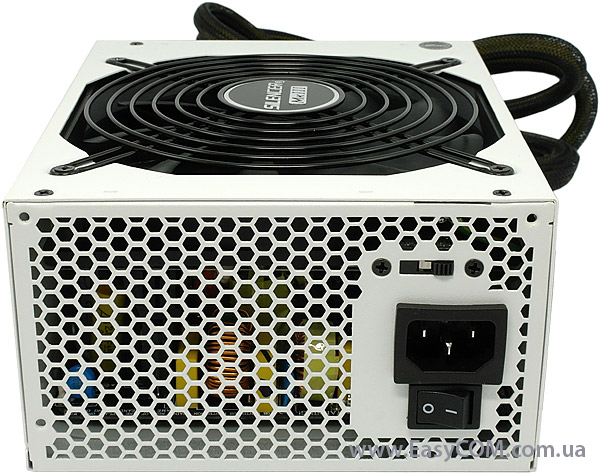

На передній панелі, крім гнізда для кабелю живлення та клавіші відключення джерела живлення від мережі, також знаходиться ще один маленький двопозиційний перемикач. З його допомогою здійснюється вибір режиму роботи системи керування швидкістю обертання вентилятора. Це може бути або гібридний режим (Silent Mode, перемикач встановлений у праве положення), коли вентилятор працює за схемою описаною вище, або звичайний режим (Normal Mode, перемикач встановлений у ліве положення) - вентилятор працює постійно і частота обертання його лопатей залежить від температури та рівня навантаження. Останній режим буде корисний у тому випадку, якщо блок живлення свідомо експлуатується в середовищі з підвищеною температурою.

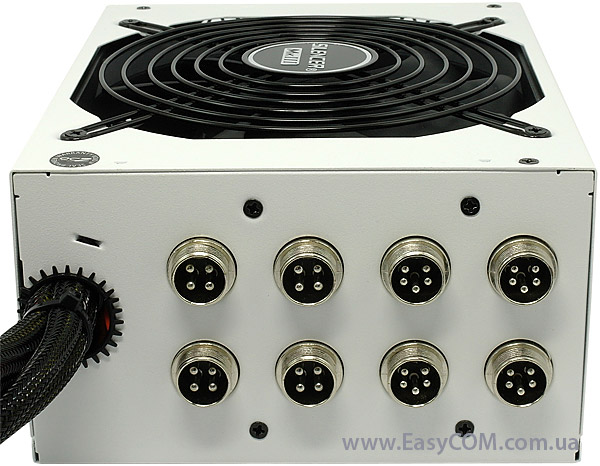

Досить оригінально оформлена задня панель. У першу чергу мова йде про модульні роз’єми, яких тут вісім. Самі роз’єми мають круглу форму, а фіксація від’єднуваних провідників здійснюється за допомогою різьбового з’єднання. Чотири роз’єми (4-контактні) використовуються для підключення відеокарт, а інші чотири (5-контактні) – для підключення периферії.

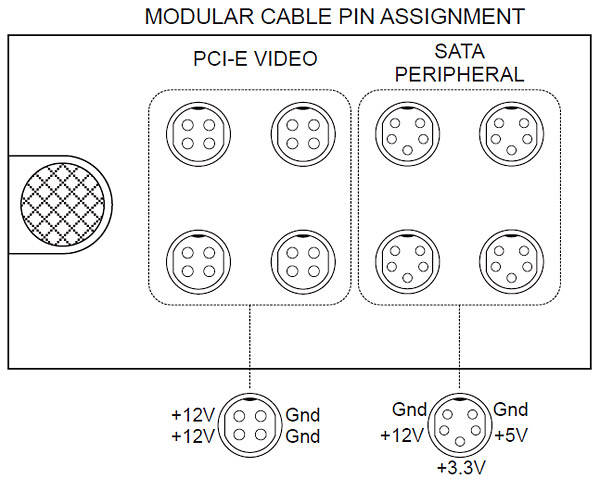

Дана схема демонструє, для яких цілей призначений кожен модульний роз’єм.

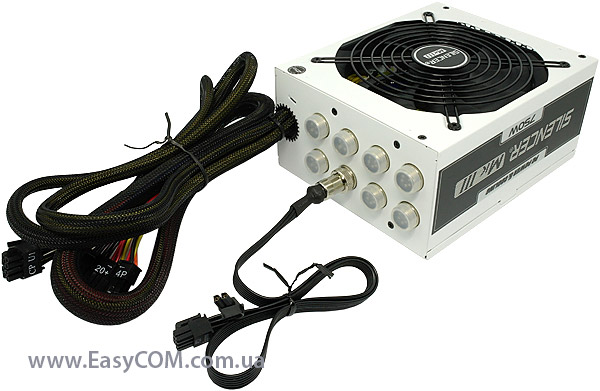

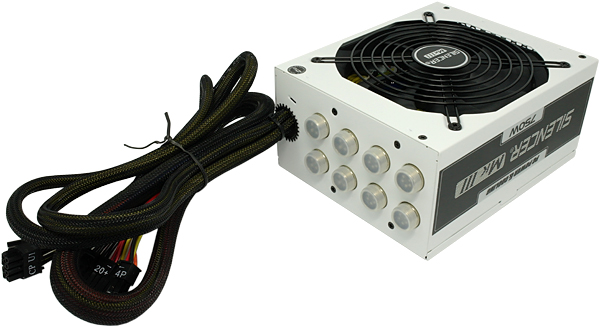

Підключені таким чином провідники виглядають досить цікаво. Якщо ви любитель модінгу та акрилових вікон у комп'ютерних корпусах, то однозначно варто звернути увагу на PC POWER & COOLING Silencer Mk III 750W.

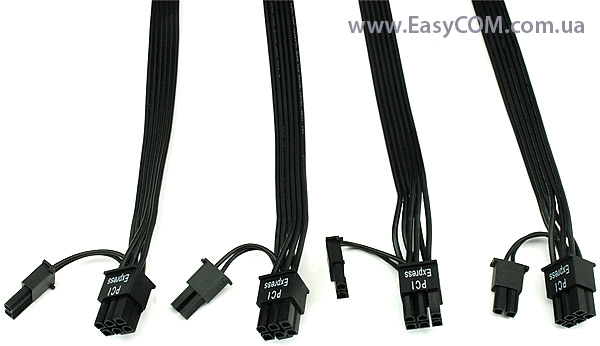

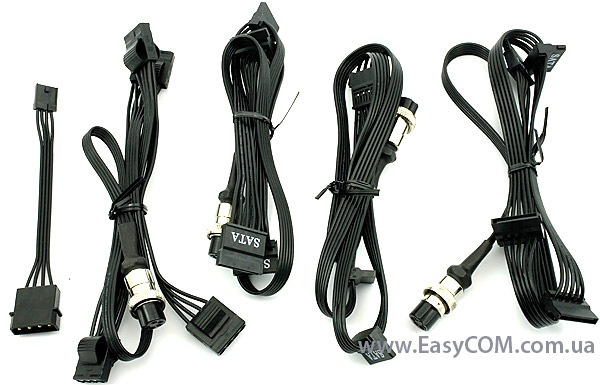

Від’єднувані кабелі зроблені у вигляді шлейфів, що позитивним чином позначиться на зручності роботі з ними. Для живлення відеокарт передбачено чотири 6+2-контактні роз’єми, причому кожен з них розташований на окремому кабелі. Знову ж, це лише спростить підключення відеоприскорювачів, а також зведе до мінімуму кількість невикористовуваних конекторів.

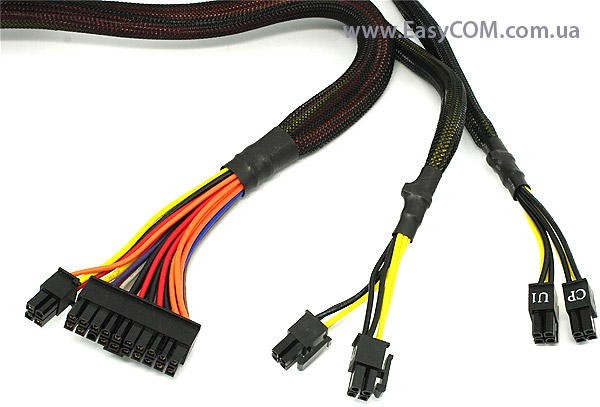

Просто із блока живлення виведено три кабелі. На кінці одного з них розташований розбірний 20+4-контакний роз’єм для живлення материнської плати. Два інші кабелі обладнані також розбірними 4+4-контакними роз’ємами для додаткового живлення процесора. Дані провідники більш жорсткі, оскільки знаходяться у нейлоновому обплетенні і місцями стягнуті термоусадкою.

Всі доступні типи роз’ємів, а також довжина провідників наведені в таблиці:

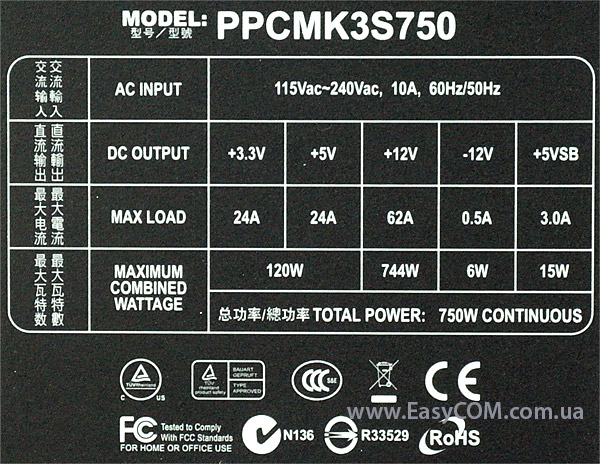

Етикетка з технічними характеристиками розташована на нижній панелі корпусу джерела живлення. Потужність каналу +12В рівна 744 Вт, що майже відповідає номінальній потужності пристрою. Даний факт характерний для високоефективних блоків живлення. Лінія +12В не розділена на субканали і здатна витримати навантаження 62 А. Лінії +3,3В і +5В мають максимальну сумарну потужність 120 Вт і розраховані на навантаження по 24 А кожна, чого буде цілком достатньо для сучасних комплектуючих.

PC POWER & COOLING Silencer Mk III 750W може експлуатуватися в широкому діапазоні вхідної напруги (у межах від 115 В до 240 В), що для наших електромереж буде зовсім не зайвим.

Джерело живлення відповідає всім необхідним нормам електробезпеки (у тому числі і прийнятим в країнах СНД), а також директиві RoHS (обмеження використання потенційно небезпечних речовин, зокрема свинцю та кадмію).

Внутрішнє обладнання

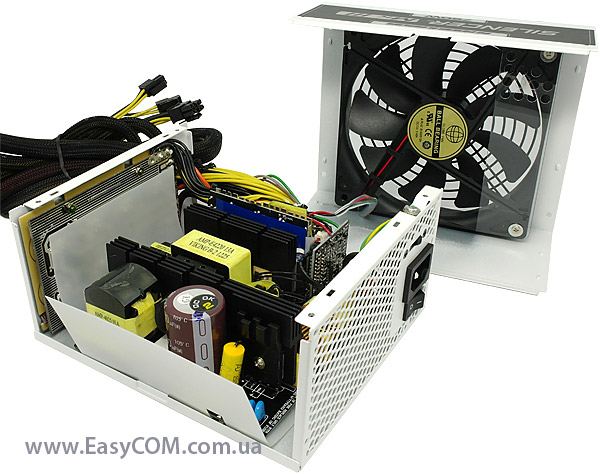

Процес «розкриття» блока живлення досить простий, потрібно всього лише відкрутити чотири кріпильні гвинти. Щоправда, у цьому випадку ви ризикуєте втратити гарантію на сам пристрій. Про це також нагадує стікер, наклеєний на одному із гвинтів.

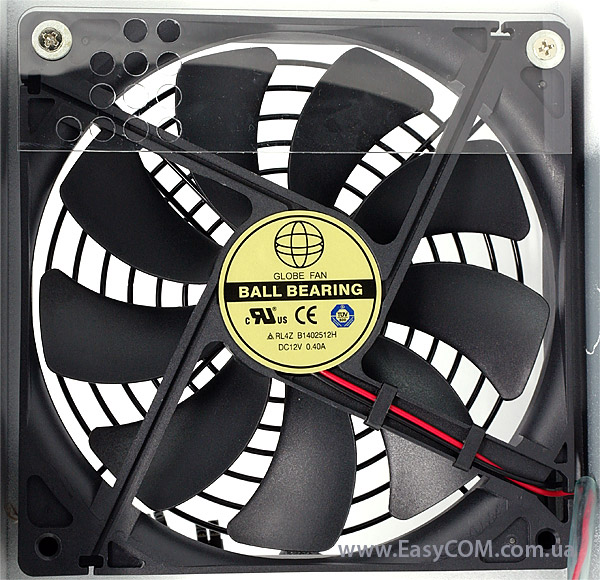

Для охолодження внутрішніх компонентів блока живлення використовується величезний 140-мм вентилятор GLOBE FAN RL4Z B1402512H. Не дивлячись на букву «H» у маркуванні, він належить до середньооборотистої серії, а виходить, буде більш тихим при високій швидкості обертання. Крім того, усередині використаний підшипник кочення, що забезпечить тривалий термін служби і прийнятний рівень шуму. Повна специфікація вентилятора подана нижче в таблиці:

Для оптимізації повітряних потоків усередині блока живлення до вентилятора прикріплена невелика прозора пластикова пластина.

Часто в блоках живлення компанії PC POWER & COOLING можна зустріти платформу від Sea Sonic Electronics, але в моделі PC POWER & COOLING Silencer Mk III 750W використана схемотехніка від Super Flower. Даний виробник не широко відомий у наших краях, але в Західній Європі його продукція славиться хорошою якістю і має багато позитивних відгуків від користувачів. У принципі, ми вже й самі змогли переконатися в цьому під час тестування блока CHIEFTEC GPS-500C (там також встановлена схемотехніка від Super Flower, тільки іншого типу).

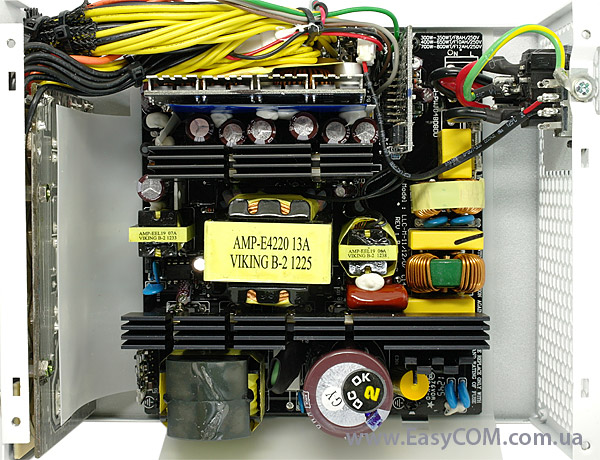

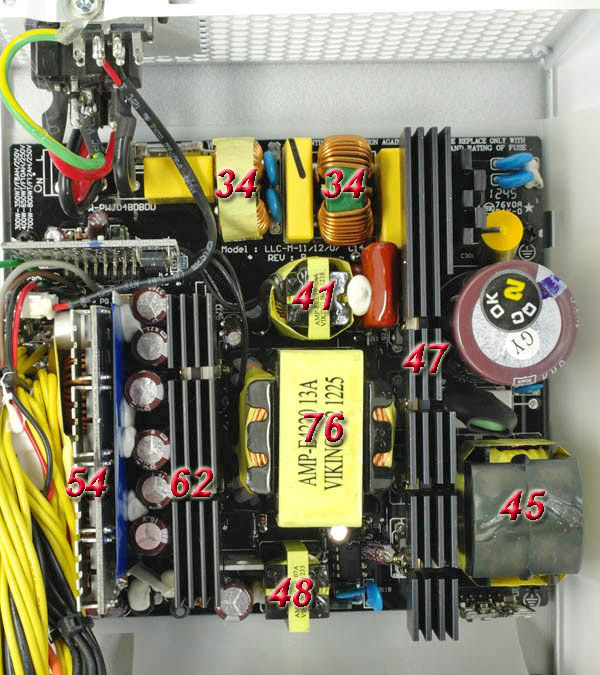

Але, повернемося до героя огляду - PC POWER & COOLING Silencer Mk III 750W. Чітко видно, що використовуваний корпус явно великуватий для даного блока живлення. Швидше за все, корпус стандартний для всіх потужних моделей із серії Silencer Mk III.

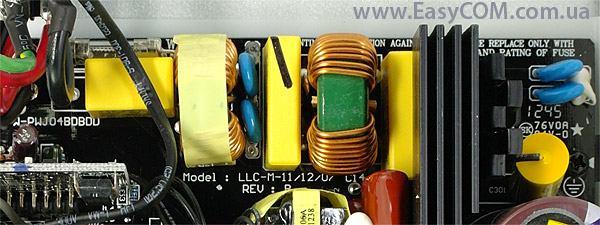

На вході встановлений фільтр для згладжування високочастотних перешкод, випромінюваних у мережу блоком живлення. Це стандартний вузол для якісних блоків живлення, тому нас більше цікавить набір використовуваних елементів. Особливих зауважень немає, але от варистора ми не дорахувалися. Нагадаємо, що він відповідає за захист від імпульсних перенапруг у мережі (наприклад, під час влучення блискавки в мережу електроживлення).

Поруч розташовані інші компоненти первинного кола: діодний міст, згладжуючий конденсатор і активний модуль корекції коефіцієнта потужності (APFC). І тут уже точно ніяких дорікань бути не може. До пасивного охолодження елементів, а також до їхньої якості виробник віднісся із великою відповідальністю. Так, для охолодження вхідної діодної збірки і силової частини APFC використовується великий алюмінієвий радіатор.

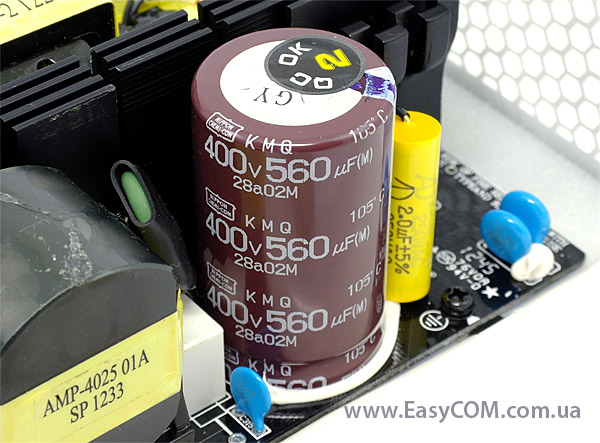

Виробником згладжуючого конденсатора є відома японська компанія Nippon Chemi-Con. Конденсатор має ємність 560 мкФ і належить до високотемпературної серії (з робочою температурою до 105°С).

Силова частина APFC складається із двох транзисторів Infineon 5R199P і одного діода CREE C3D08060.

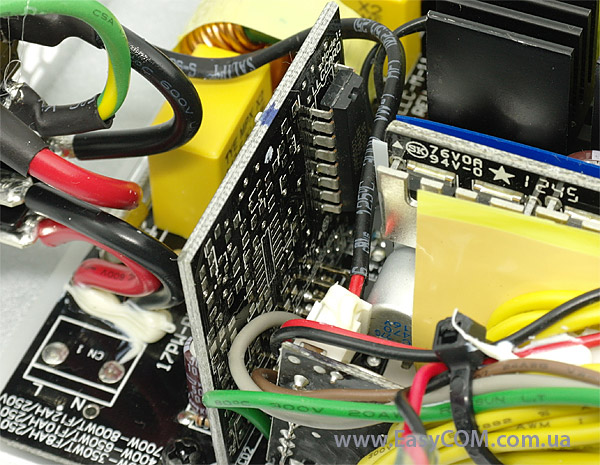

Керує роботою APFC чіп NCP1653A, який розпаяний на невеликій дочірній платі.

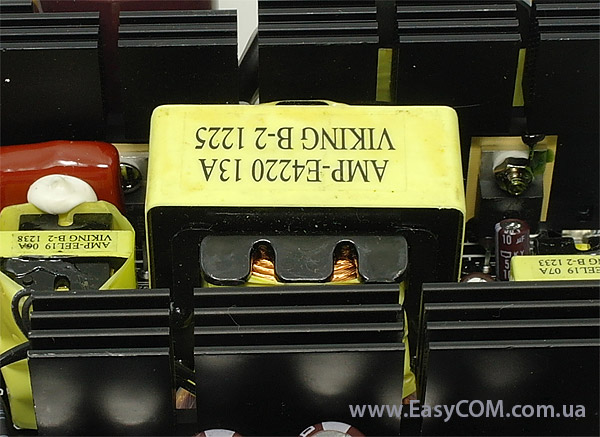

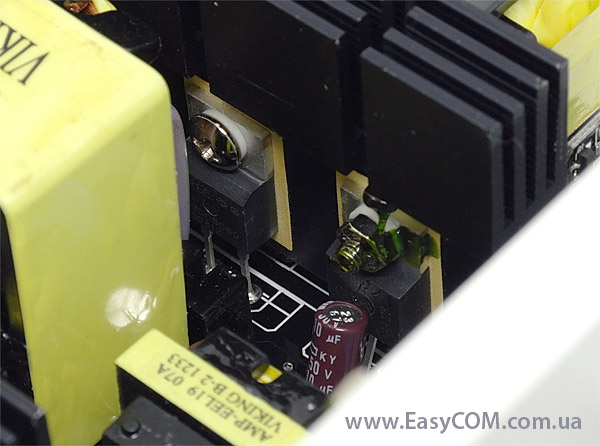

Головний перетворювач побудований по напівмостовій (half-bridge) схемі. У якості двох ключів використані всі ті ж транзистори Infineon 5R199P. Силовий трансформатор має досить великі розміри, які відповідають потужності пристрою.

Для керування перетворювачем служить ШІМ-контролер SF29601. Дана мікросхема є власною розробкою компанії Super Flower і вся технічна документація щодо неї закрита. Можемо лише сказати, що крім функції ШІМ-контролера вона також забезпечує ряд захистів. Зокрема, мова йде про захист від підвищення/зниження (OVP/UVP) напруги на основних лініях живлення. При цьому відзначимо, що в PC POWER & COOLING Silencer Mk III 750W відсутній окремий супервайзер для моніторингу стану вихідних напруг.

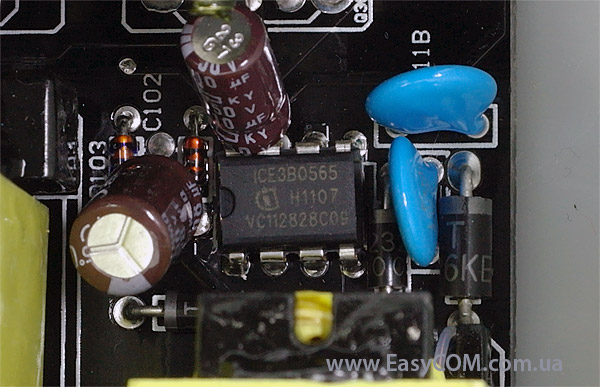

Поруч із силовим трансформатором розташований вузол, відповідальний за формування лінії чергового живлення +5VSB. Його «мозком» є ШІМ-контролер Infineon ICE3B0565.

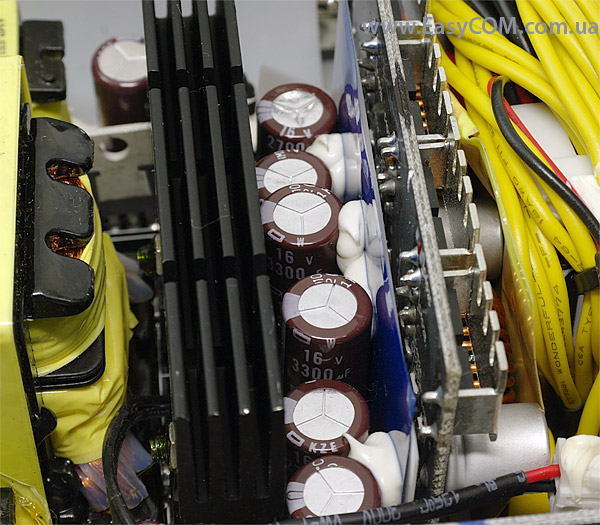

У низьковольтній частині використовується синхронний випрямляч із DC-DC перетворювачами напруг +3,3В і +5В. Для випрямлення напруги +12В задіяно чотири «мосфети» Infineon 041N04N, посаджені на окремий радіатор.

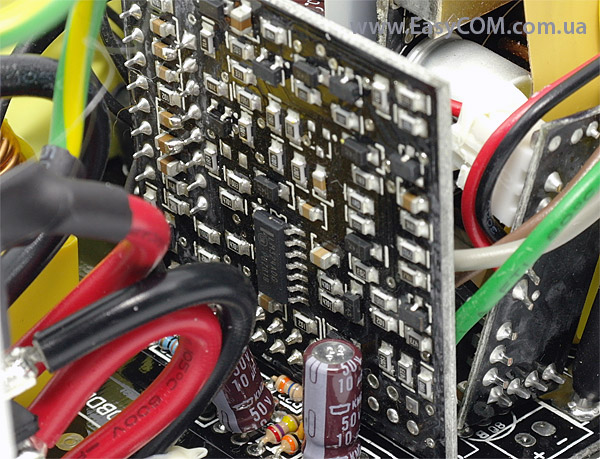

Неподалік знаходиться плата з DC-DC перетворювачами. Через щільність розташування компонентів у цьому місці, номінал транзисторів, які беруть участь у формуванні напруг +3,3В і +5В, розібрати не вдалося. Для фільтрації пульсацій використовуються як твердотільні конденсатори, так і конденсатори з рідким електролітом (переважно на лінії +12В). До їхньої якості також немає ніяких претензій. Конденсатори належать до високотемпературної серії, а у якості виробника зазначена відома японська компанія United Chemi-Con.

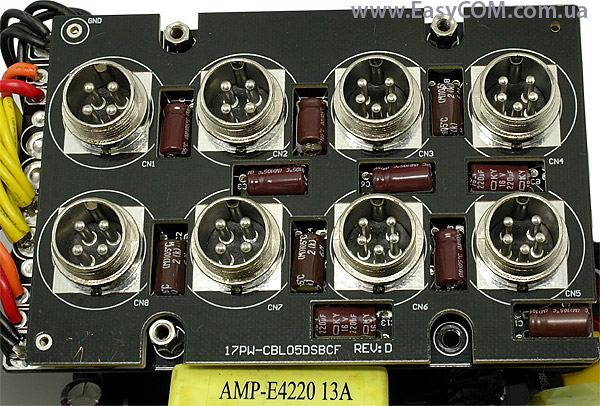

Крім того, для додаткового згладжування шумів 11 конденсаторів (220 мкФ х 16 В) розпаяні безпосередньо біля модульних роз’ємів. Не часто можна зустріти таку продуману реалізацію системи фільтрації пульсацій.

Тестування

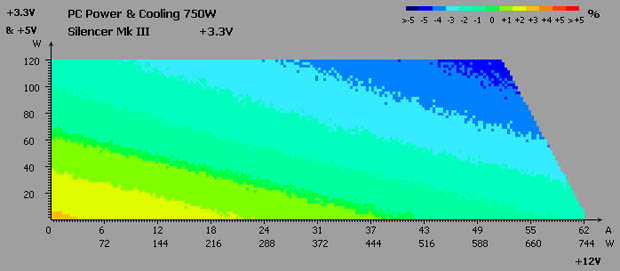

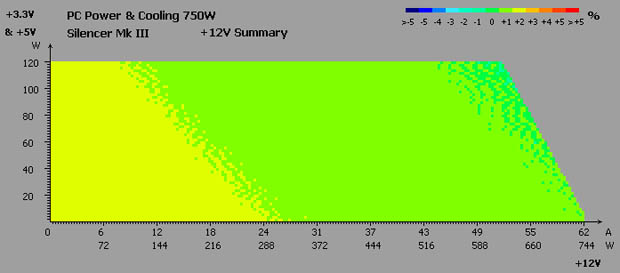

Крос навантажувальні характеристики

Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від номіналу лінії.

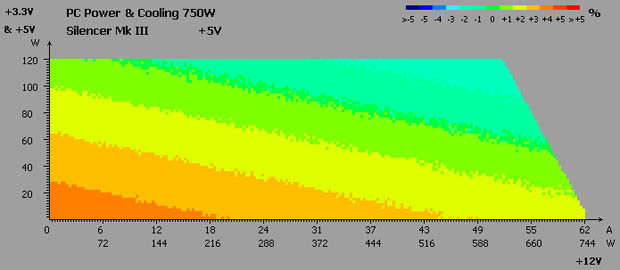

Під час крос-навантажувальних тестів на основних лініях живлення були зафіксовані наступні відхилення напруг живлення:

• лінія +3,3В: від -4% до +2%;
• лінія +5В: від -2% до +4%;
• лінія +12В: від +1% до +2%.

Система стабілізації добре продемонструвала себе в даному тесті. На жодній з ліній напруга не покинула межі припустимого діапазону відхилень. Особливо хочеться відзначити відмінний стан лінії +12В, яка є найбільш затребуваною на сьогоднішній день.

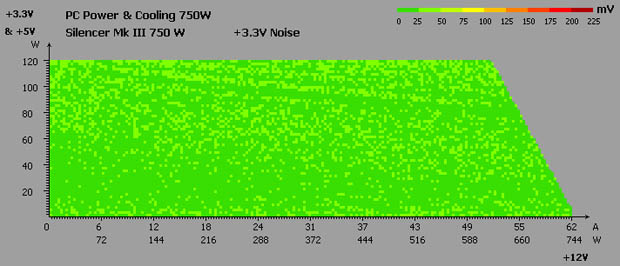

Шуми та пульсації у всьому діапазоні напруг

Для стандарту ATX12V передбачені наступні допустимі норми, які стосуються рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

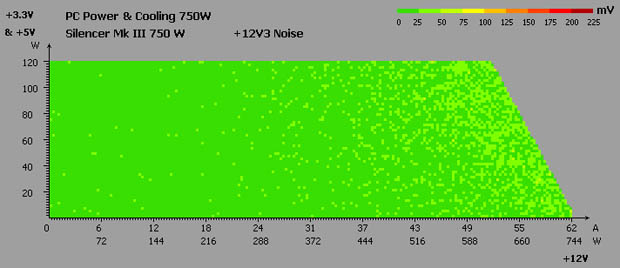

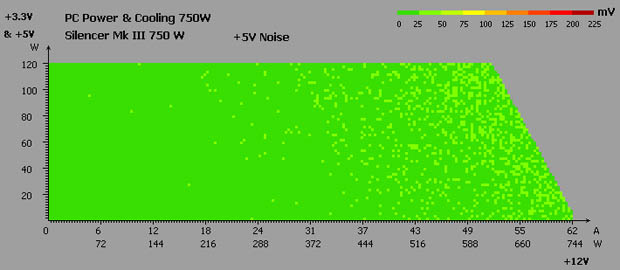

На всіх лініях пульсації були значно нижчі допустимих норм і знаходилися в межах від 0 до 25 мВ. Тільки при великих навантаженнях шуми зміщалися в діапазон 25 - 50 мВ. Знову звертаємо увагу на відмінний стан лінії +12В, де пульсації також не перевищували значення 50 мВ (при допустимих 120 мВ).

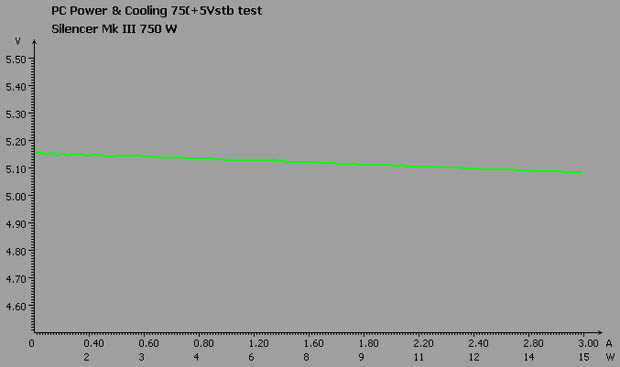

Чергова лінія живлення +5VSB

Стан чергової лінії живлення моделі PC POWER & COOLING Silencer Mk III 750W досить хороший. Залежно від навантаження напруга на ній змінюється в межах від 5,16 В до 5,08 В.

PFC

Таблиця, що показує зміну PFC залежно від завантаження джерела живлення:

Навантаження* - навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль корекції коефіцієнта потужності блока живлення PC POWER & COOLING Silencer Mk III 750W дуже добре справляється зі своїм завданням. Як видно з таблиці, уже при досягненні навантаження 150 Вт коефіцієнт PFC подолав позначку 0,9, максимальне ж значення (0,98) було зафіксовано при навантаженнях понад 400 Вт.

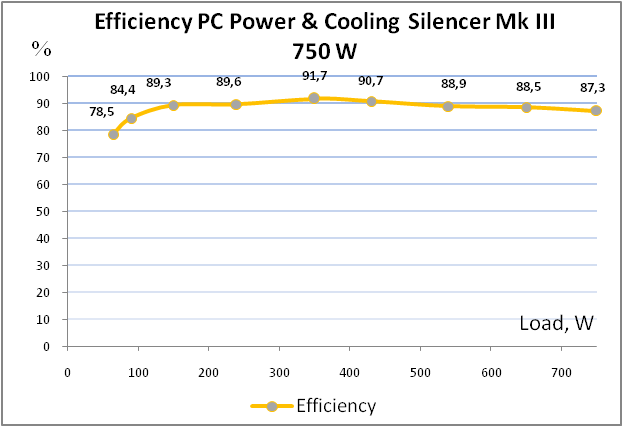

ККД

Згідно зі стандартом 80 PLUS Gold для електромереж з напругою живлення 230 В, при навантаженнях 20%, 50% і 100% від номінальної потужності, ККД блока живлення повинен бути не нижче 88%, 92% і 88% відповідно. У тесті реальної ефективності PC POWER & COOLING Silencer Mk III 750W показав такі ж значення, хіба що, при 100%-ому навантаженні його ККД дещо не дотягнув до 88%. Але, враховуючи погрішність вимірів, ця різниця несуттєва, і можна сміливо стверджувати, що PC POWER & COOLING Silencer Mk III 750W повною мірою відповідає стандарту 80 PLUS Gold.

Система охолодження та температурний режим

Побічно оцінити рівень шуму блока живлення можна по швидкості обертання вентилятора при різній величині навантаження. Інтервал часу, після якого проводилося вимірювання швидкості обертання та наступне збільшення потужності, становив близько двадцяти хвилин. Результати вимірювання відзначені точками на графіку. При цьому температура навколишнього середовища для джерела живлення становила приблизно 27⁰С. Потрібно відзначити, що повітря усередині корпусу комп'ютера може бути куди гарячіше, зокрема, температура 40⁰С є цілком допустимою. У той же час, саме навантаження, створюване комп'ютерною системою, носить змінний характер, що полегшує температурний режим джерела живлення.

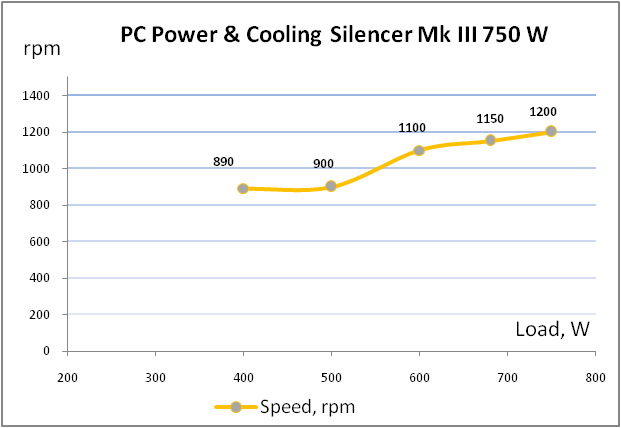

На даному графіку продемонстрована робота системи керування вентилятором у гібридному режимі (Silent Mode). До позначки потужності 400 Вт (53% від номінальної потужності) блок живлення PC POWER & COOLING Silencer Mk III 750W абсолютно безшумний, тому що працює в пасивному режимі охолодження. При навантаженні 400 Вт вентилятор починає обертатися зі швидкістю 890 об/хв, при цьому його майже не чутно. При досягненні навантаження 750 Вт швидкість обертання вентилятора досягає 1200 об/хв, але й у цьому випадку рівень шуму досить низький.

У звичайному режимі (Normal Mode) роботи системи керування вентилятором, він починає обертатися зі швидкістю 790 об/хв відразу ж послу запуску системи.

У будь-якому режимі система керування вентилятором працює досить добре і сильного нагрівання елементів навіть після тривалої роботи не спостерігається. Температура всіх основних вузлів під час експерименту не виходила за межі допустимих норм.

OverLOAD

Навантаження на джерело живлення PC POWER & COOLING Silencer Mk III 750W ми збільшували до 900 Вт, що рівно приросту +20% до номінальної потужності. При цьому значення напруг на вихідних лініях живлення залишалися в межах норми, але захист по перевантаженню не спрацьовував. Експеримент із подальшим збільшенням навантаження ми не проводили, щоб не вивести джерело живлення з ладу. Але, навіть у такому випадку, 20%-ий приріст до номінальний потужності – досить хороший показник. Це зайвий раз підтверджує високу якість елементної бази та платформи, використовуваної в PC POWER & COOLING Silencer Mk III 750W.

Практичні випробування на реальній конфігурації

Для побудови реальної комп'ютерної системи був задіяний потужний 6-ядерний процесор Intel Core i7-3930К, розігнаний до частоти 4,3 ГГц із підняттям напруги до 1,36 В. У якості відеоприскорювачів ми використовували ZOTAC GeForce GTX 480 і ZOTAC GeForce GTX 480 AMP! у режимі SLI, які по праву можна вважати найбільш «ненажерливими» серед відеокарт.

Вимірювання проводилися у двох режимах: простій і максимальне завантаження, яке створювалося утилітами Linpack і FurMark 1.10.4. Під час тестування загальне енергоспоживання системи вимірювалося за допомогою приладу Seasonic PowerAngel, напруга на лініях живлення +12В; +5В; +3,3В вимірювалася за допомогою мультиметра MASTECH MY64.

У результаті вимірювання напруги на вихідних лініях живлення були отримані наступні значення:

Система стабілізації напруг без труднощів «переварила» потужну ігрову конфігурацію. На жодній з ліній навіть натяку на які-небудь осідання зафіксовано не було. Вхідне енергоспоживання в PC POWER & COOLING Silencer Mk III 750W у різних режимах роботи («Idle», «Burn») було на рівні інших блоків живлення стандарту 80 PLUS Gold.

Енергоспоживання в простої і у вимкненому стані комп'ютера

Енергоспоживання блока живлення PC POWER & COOLING Silencer Mk III 750W у вимкненому стані комп'ютера і у сплячому режимі відповідає показникам інших висококласних джерел живлення.

Висновки

За підсумками тестування можна сказати, що не даремно продукція під брендом PC POWER & COOLING користується такою популярністю в країнах Західної Європи та Північної Америки. Блок живлення PC POWER & COOLING Silencer Mk III 750W дійсно являє собою якісне і надійне рішення. Особливо велику увагу виробник приділив реалізації вузлів, відповідальних за стан вихідних напруг. У результаті чого в ході всіляких експериментів з різного роду навантаженнями, відхилення на основних лініях живлення були мінімальними, а пульсації значно нижчими допустимих норм. Крім того, блок живлення сертифікований згідно зі стандартом 80 PLUS Gold і здатний витримати перевантаження 900 Вт. Останній факт буде досить корисним при розгоні потужних комплектуючих.

Також великий інтерес для користувачів буде представляти і система охолодження, яка може працювати як у звичайному, так і гібридному режимі. У гібридному (напівактивному) режимі вентилятор не обертається аж до навантаження 400 Вт, тобто джерело живлення працює абсолютно безшумно. Ще одним красномовним фактом, який підтверджує хорошу якість пристрою, є 7-річна гарантія від виробника.

І, звичайно ж, варто відзначити досить цікавий дизайн PC POWER & COOLING Silencer Mk III 750W. Безумовно, для блоків живлення це далеко не основний критерій. Але, можливо, саме він, в остаточному підсумку, стане вирішальним фактором при купівлі пристрою.

Переваги:

• можливість вибору між гібридним і нормальним режимом роботи системи охолодження;
• повна відсутність шуму під час роботи до навантаження 400 Вт при використанні гібридного режиму;
• тихий вентилятор на кульковому підшипнику;
• високий ККД (відповідність стандарту 80 PLUS Gold);
• великий запас по потужності (до +20%);
• якісна елементна база;
• часткова модульна організація кабелів;
• від’єднувані кабелі зроблені у вигляді шлейфів, що спрощує їхнє укладання;
• хороший стан напруги на лініях живлення +12В, +5В, +3,3В під великим навантаженням;
• низьке енергоспоживання в сплячому режимі та у вимкненому стані комп'ютера;
• хороша система стабілізації живлення;
• наявність чотирьох 6+2-контактних роз’ємів PCI-E для додаткового живлення відеокарт;
•  можливість роботи в широкому діапазоні мережевої напруги;
• 7 років гарантії;
• активний метод компенсації реактивної потужності.

Особливості:

• корпус блока живлення пофарбований у білий колір.

Недоліки:

• у вхідному фільтрі відсутній варистор.
