Огляд MSI PRO A850PL PCIE5: один із найдоступніших «платинових» блоків живлення

У світі блоків живлення поняття «доступний» та «платиновий» довгий час здавалися майже непоєднуваними. Проте час іде, технології стають доступнішими, а виробники дедалі частіше намагаються запропонувати щось цікаве навіть тим покупцям, які хочуть заощадити.

Яскравий приклад такого підходу — MSI PRO A850PL PCIE5 за ₴7400-8000 (~$165-180). Він отримав одразу кілька сертифікатів ефективності: 80 PLUS Platinum, Cybenetics Platinum та Titanium 230V. Здавалося б, набір характеристик відповідає значно дорожчому сегменту. Але очевидно, що задля доступнішої ціни виробнику довелося зекономити або піти на певні компроміси. Наскільки суттєвими вони виявилися, а також про інші особливості цієї новинки розповімо далі.

Специфікація

Модель	MSI PRO A850PL PCIE5
Тип	ATX12V 3.1
Максимальна потужність, Вт	850
Потужність каналу +12В, Вт	849,6
Потужність ліній +3,3В і +5В, Вт	100
Кількість ліній +12В	1
Максимальний струм каналу +3,3В, А	20
Максимальний струм каналу +5В, А	20
Максимальний струм каналу +12В, А	70,8
Максимальний струм каналу +5Vsb (чергова лінія живлення), А	2,5
Максимальний струм каналу -12В, А	0,3
Вхідна напруга, В	100 − 240
Вхідний струм, А	6,3 − 12
ККД, %	≤95
Сертифікація 80 PLUS	Platinum
Сертифікація CYBENETICS	Platinum, Titanium 230V, Lambda Standart+
Метод компенсації коефіцієнту потужності	Активний
Коефіцієнт потужності (PF), %	≤99
PCIe-роз’ємів	3 (6+2-контактні)
Роз’єм PCIe 5.1 (12V-2×6)	1 (600 Вт)
Модульний	Так
Розміри вентилятора, мм	120 × 120 × 25
Тип підшипника вентилятора	Гідравлічний (Hydraulic Bearing)
Захисти	OPP, OVP, UVP, OCP, OTP, SCP, SIP
Розміри (Д ×  Ш × В), мм	150 × 150 × 86
Гарантія, років	7
Сайт виробника	MSI
Сторінка пристрою	MSI PRO A850PL PCIE5

Паковання та комплект постачання

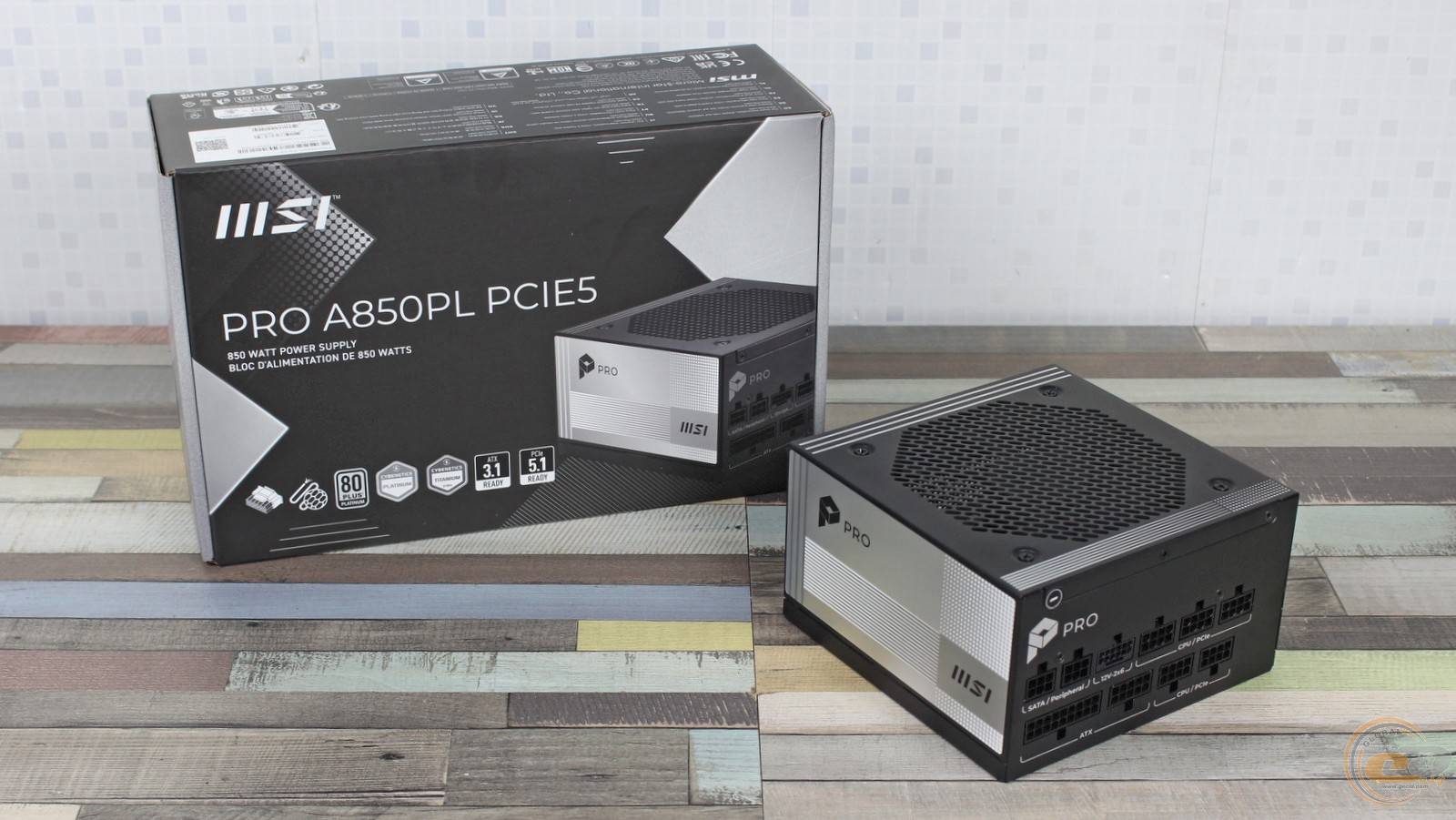

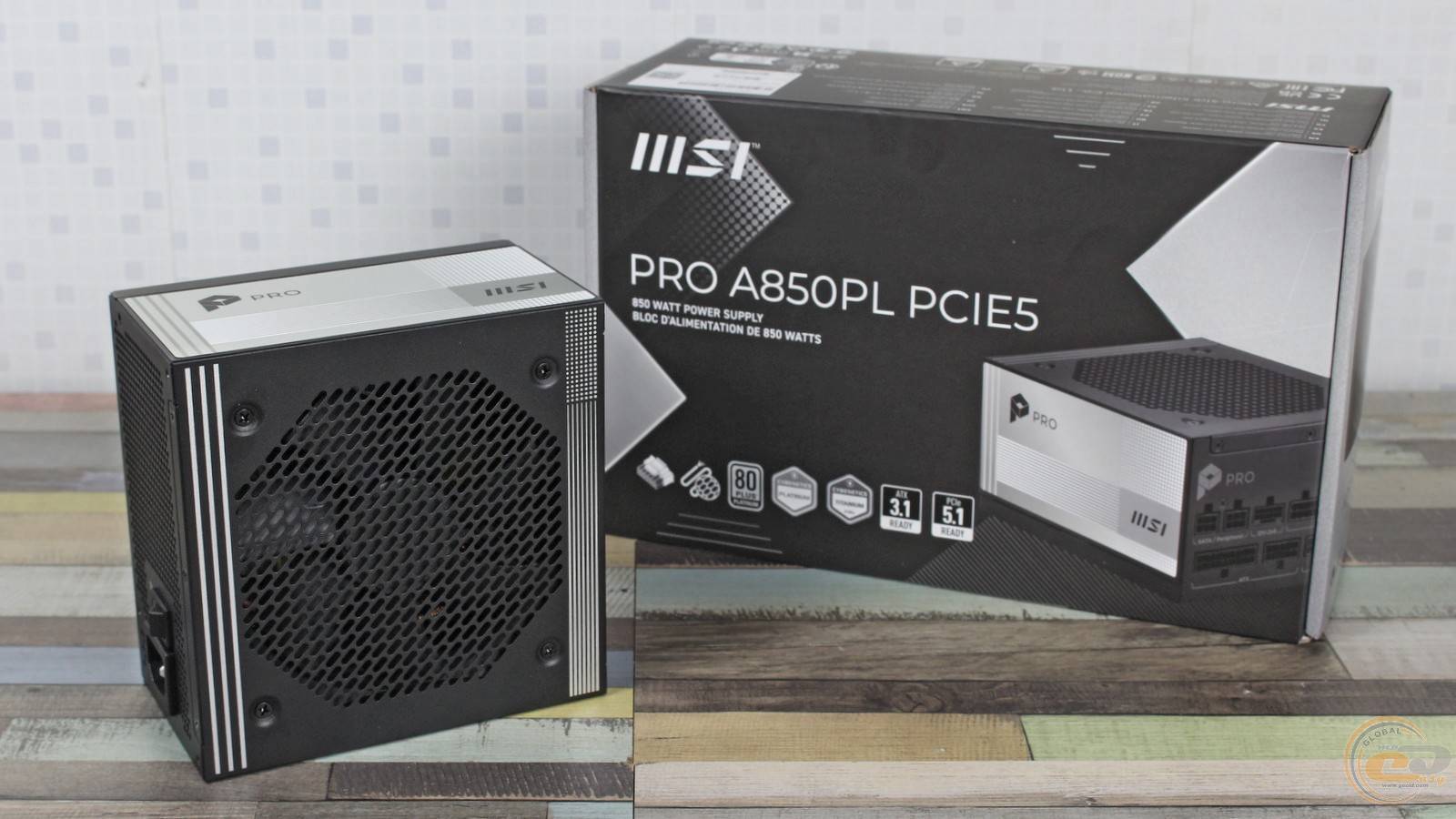

Коробка оформлена під стать самому блоку живлення. А головне — вона розповідає чимало цікавого про пристрій, що знаходиться всередині.

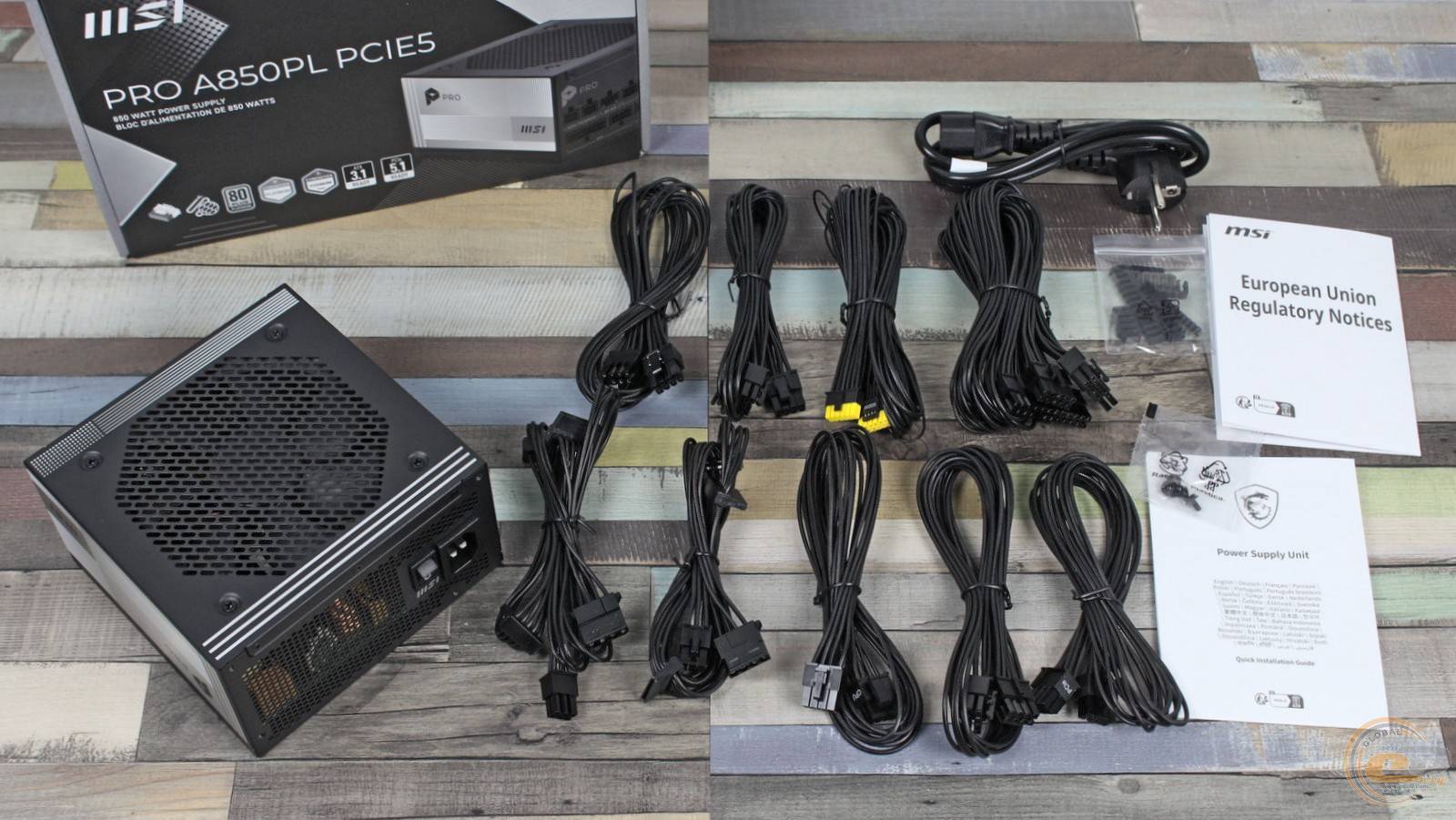

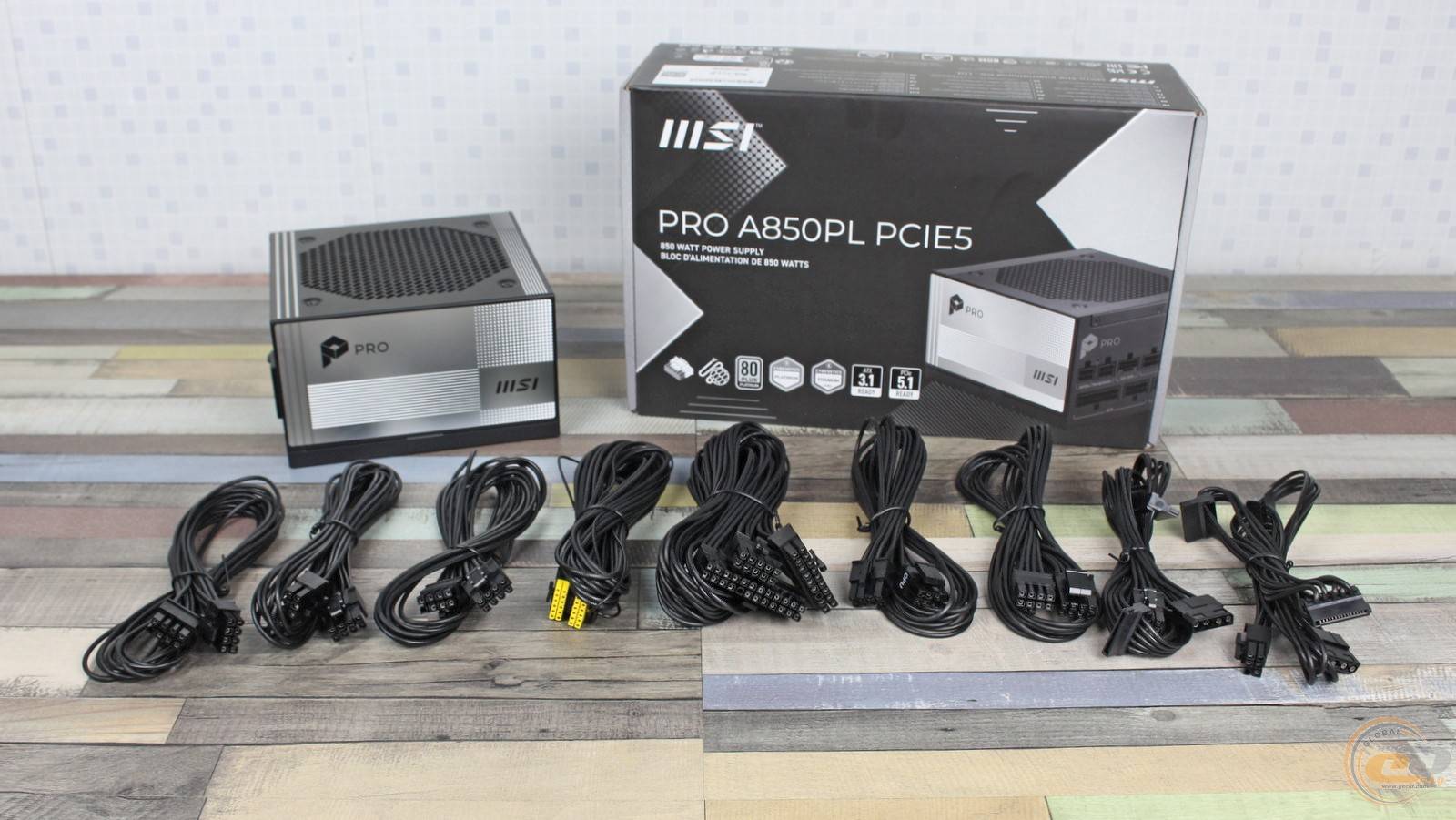

Комплектація містить звичні модульні проводи і кабель живлення, кріпильні гвинти, документацію, а також приємний бонус у вигляді гребінців для охайного кабель-менеджменту.

Зовнішній вигляд

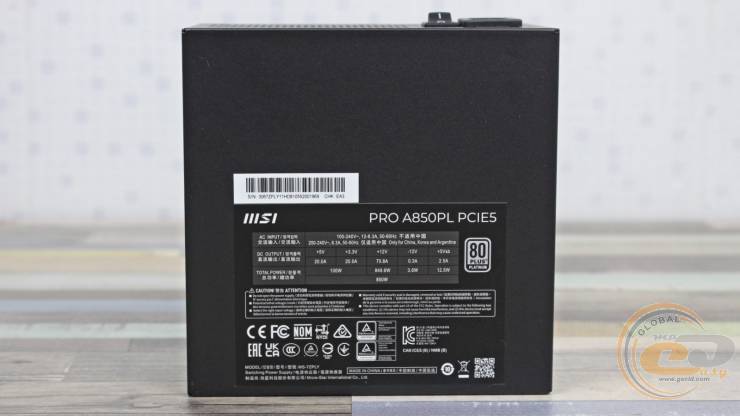

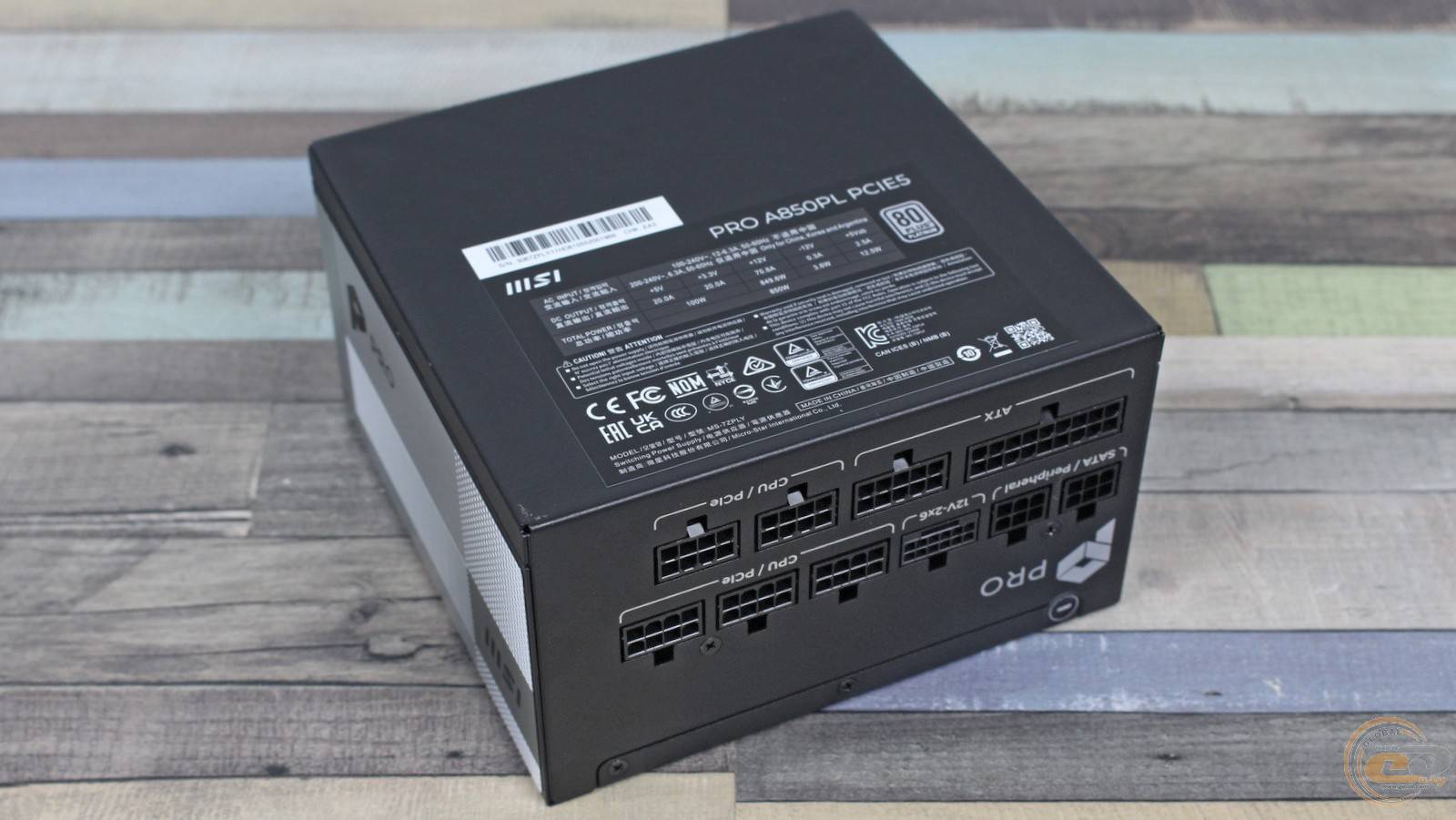

Блок живлення MSI PRO A850PL PCIE5 виконаний у чорно-сріблястих тонах, що додає його вигляду преміальності — саме цього й намагався досягнути виробник. Розміри пристрою лише трохи більші за мінімальні – 150 × 150 × 86 мм, тож він поміститься в абсолютну більшість ATX-корпусів.

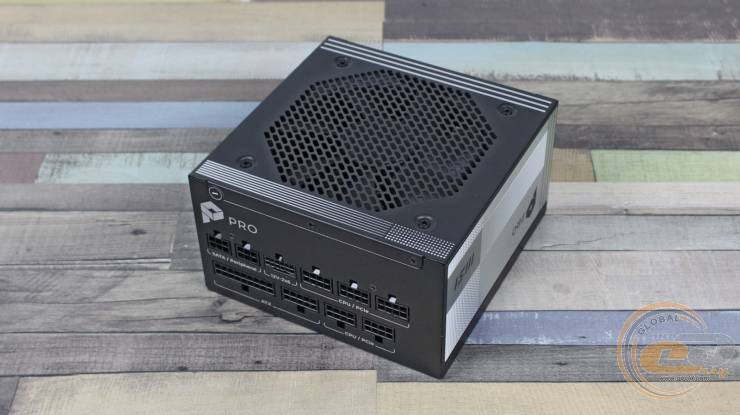

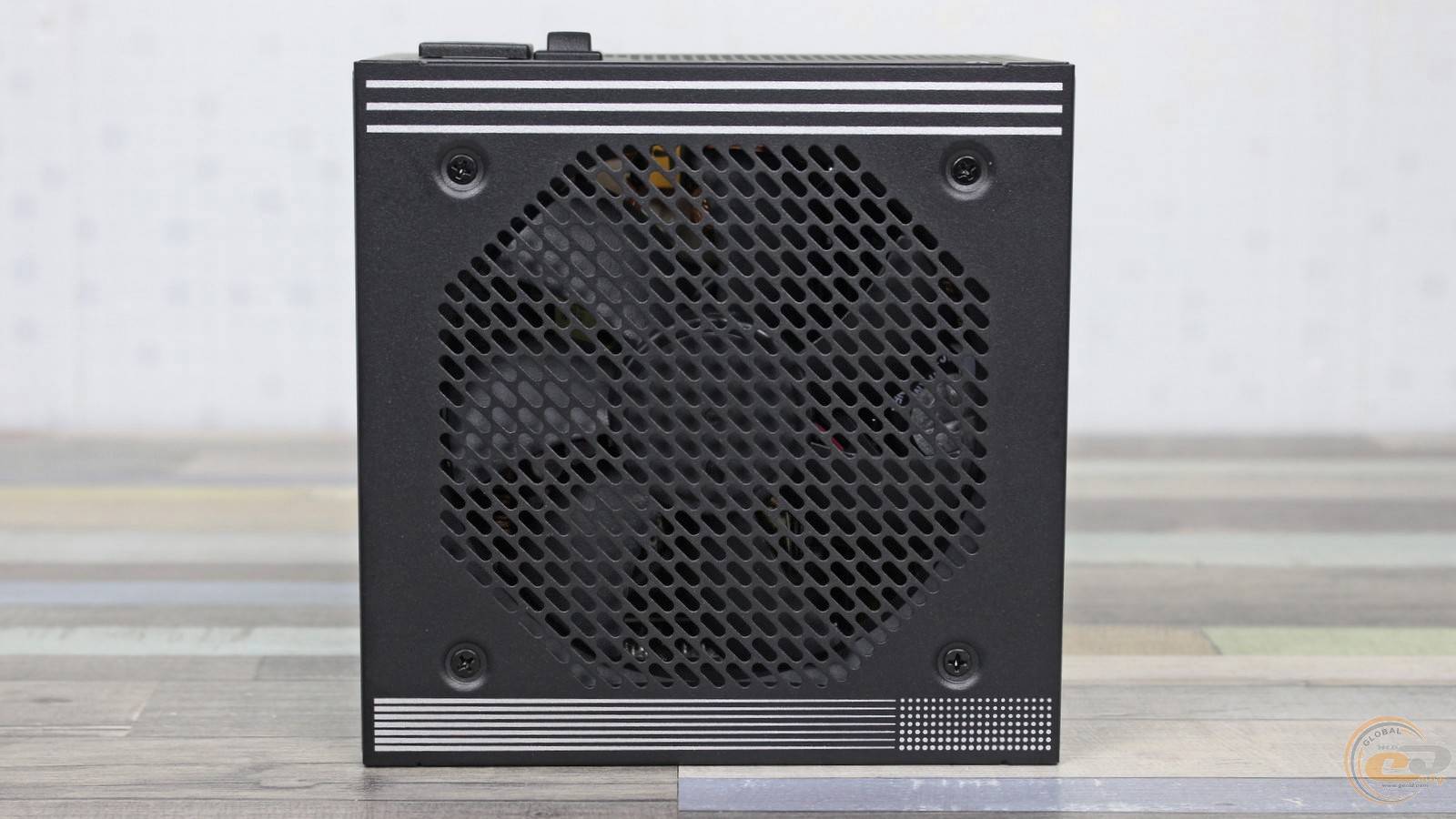

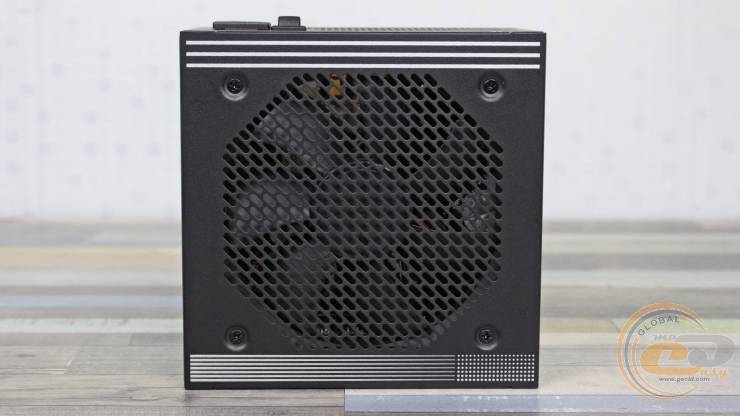

Посередині однієї з панелей розташований 120-мм вентилятор. Повітря до нього надходитиме через продовгасті заокруглені вирізи — не найбільш оптимально з точки зору опору повітряному потоку, але виглядає цікаво.

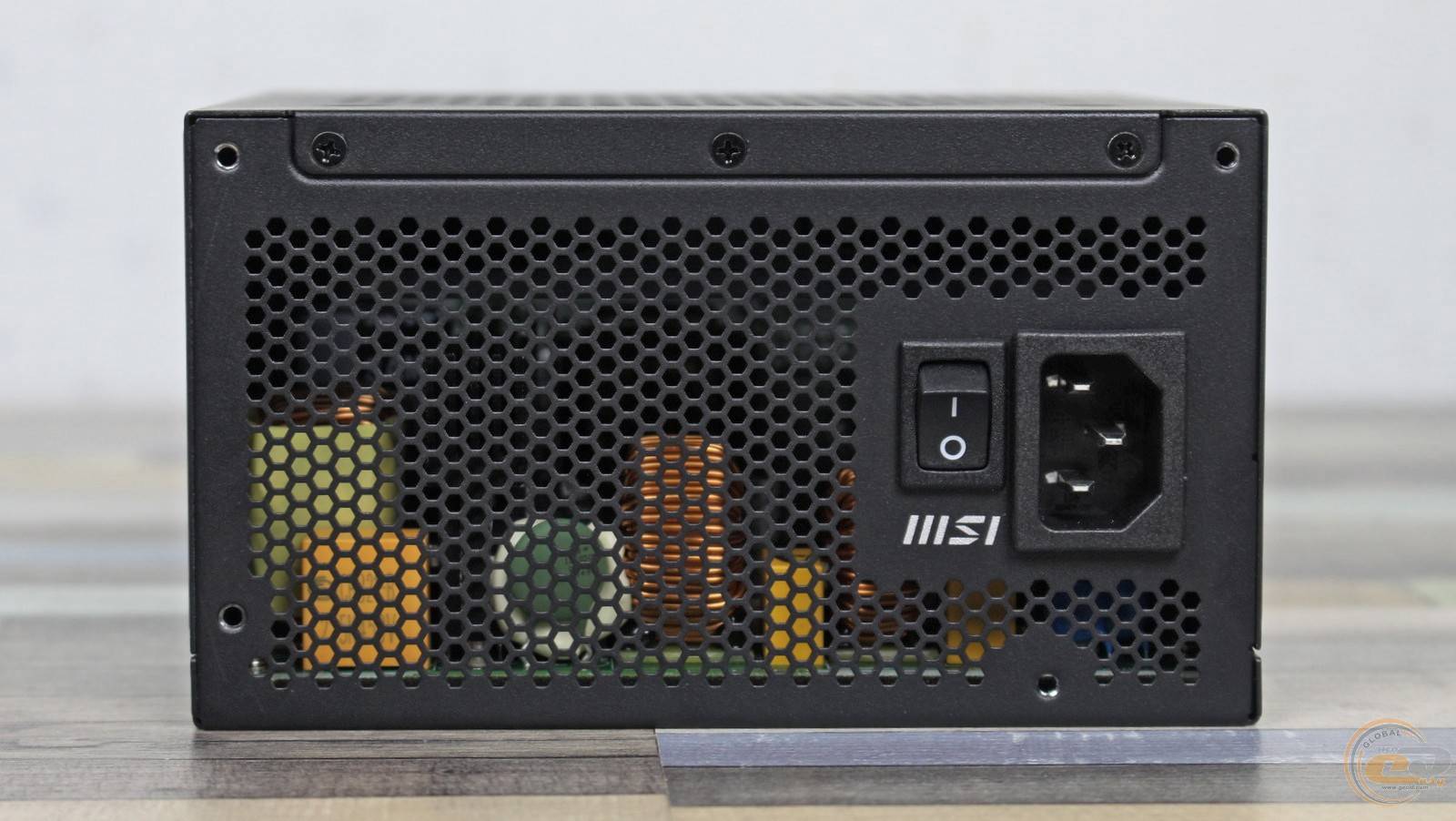

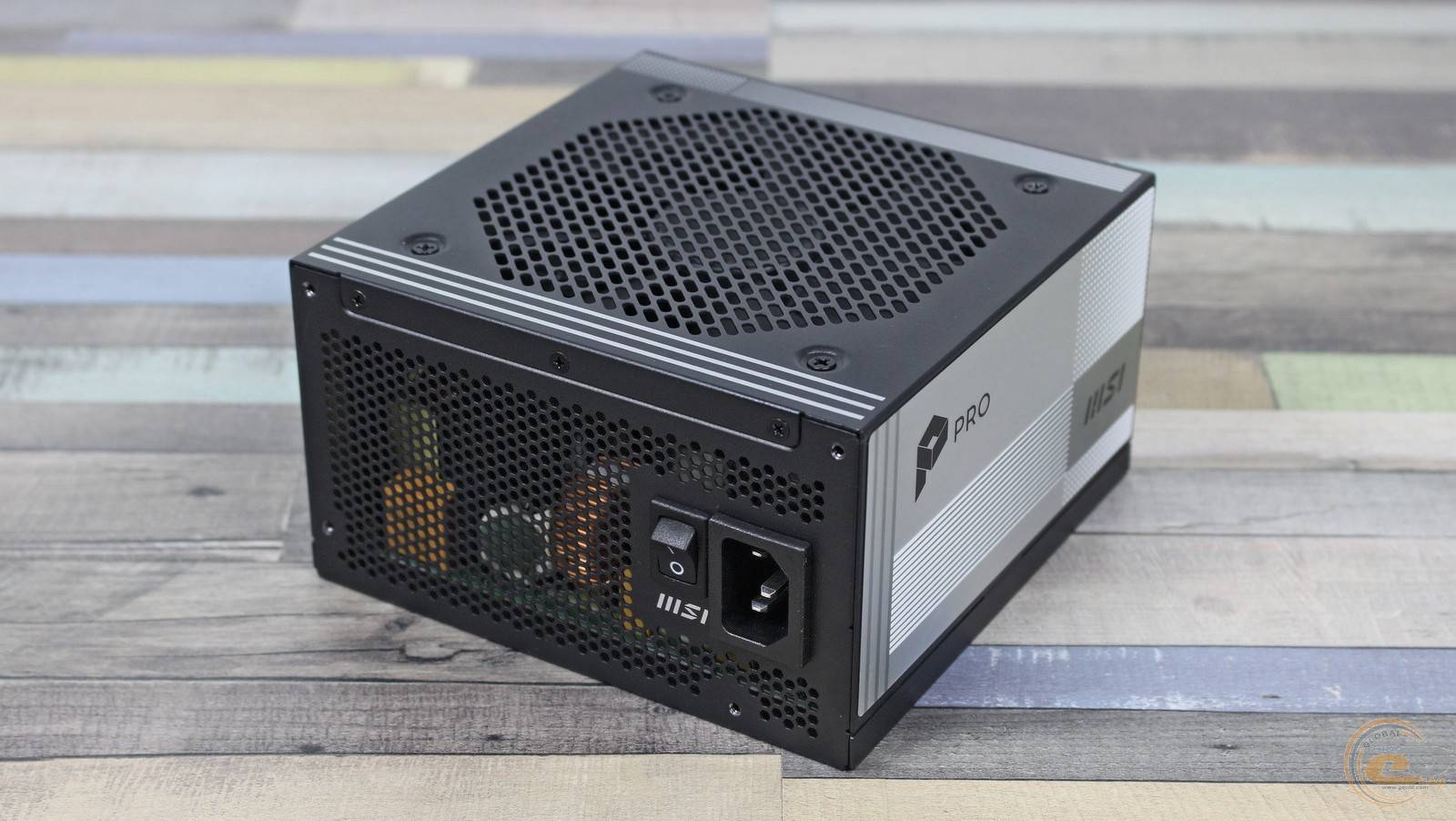

Гвинти для доступу всередину пристрою переїхали, зокрема, на тильну панель. Також тут є звичний вимикач та роз’єм живлення. Над формою вихідних отворів не експериментували, залишивши максимально ефективні «стільники».

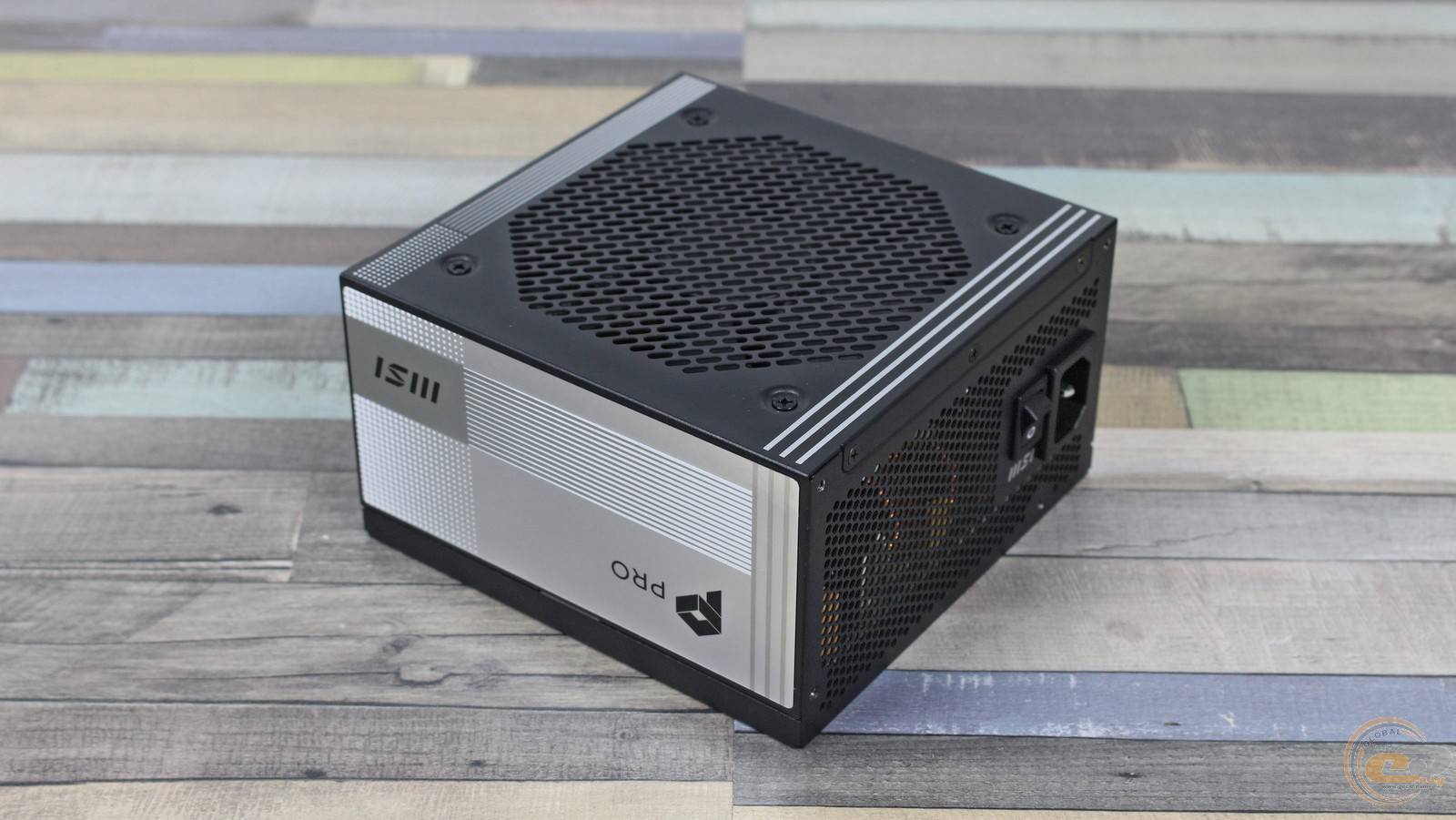

Обидві боковини отримали сріблясте оформлення, а логотип лінійки «PRO» підкреслює орієнтацію блока живлення на «професіоналів з усіх сфер діяльності». До того ж написи на панелях будуть розташовані правильно при встановленні блока живлення вентилятором як донизу, так і догори.

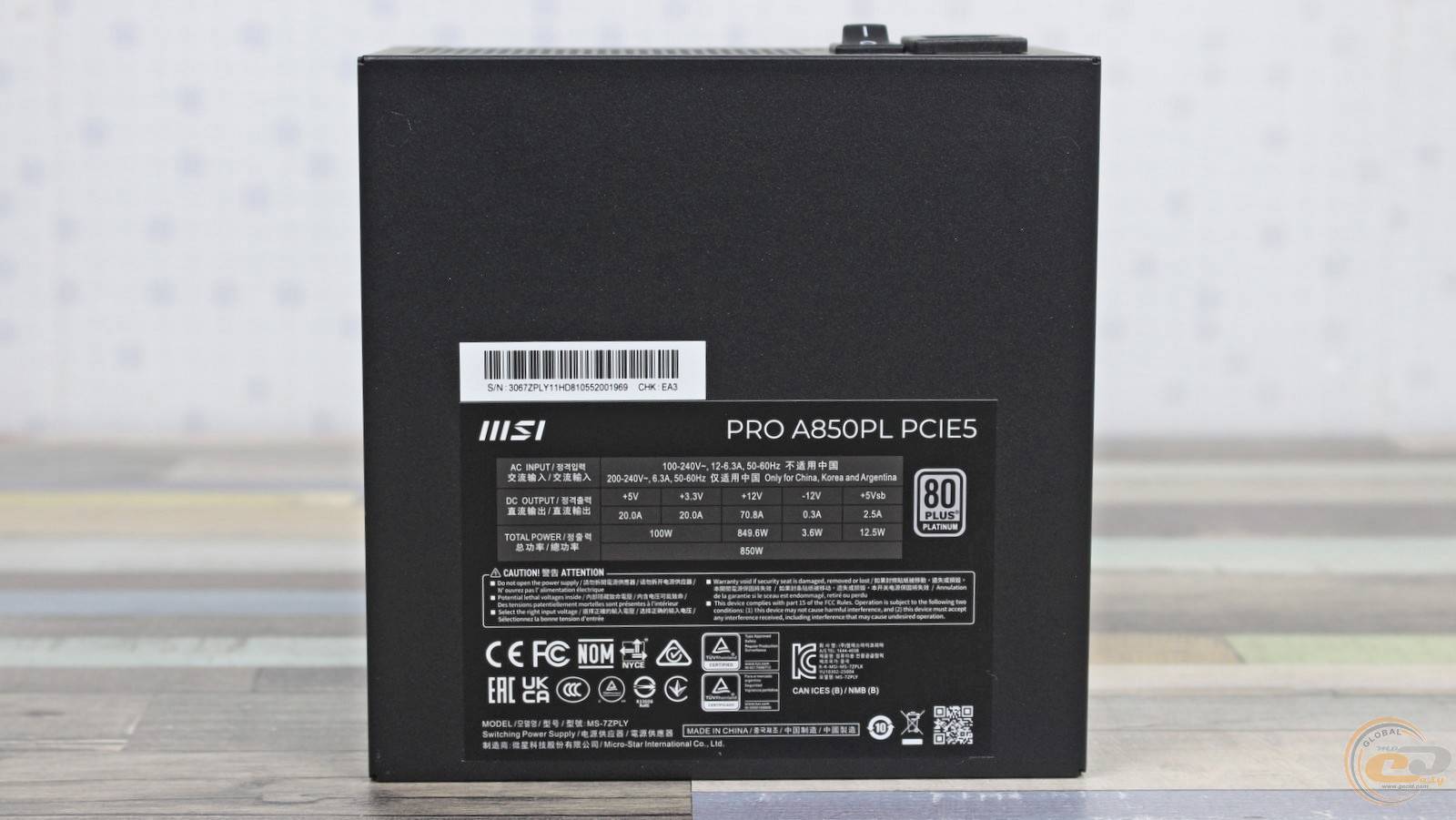

Електротехнічні показники MSI PRO A850PL PCIE5 цілком очікувані як для пристрою із сертифікатом 80 PLUS Platinum. Так, потужність єдиної лінії +12В становить 849,6 Вт і близька до номінальної, а канали +3,3В і +5В сумарно здатні видати 100 Вт або по 20 А кожен. І, звісно ж, присутня підтримка широкого діапазону вхідних напруг — від 100 до 240 В.

Вихідні модульні кабелі набрані з круглих проводів в тисненому нейлоновому обплетенні та відповідають UL-сертифікації. Для PCIe 5.1 використані товсті проводи калібру 16 AWG, тоді як у всіх інших — дещо тонші 18 AWG.

Повна конфігурація кабелів:

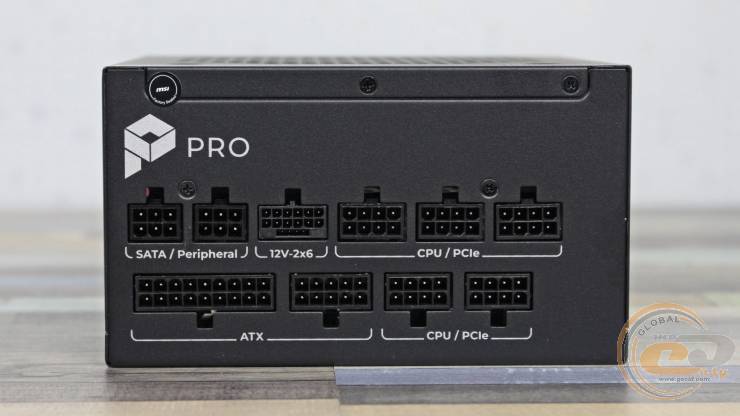

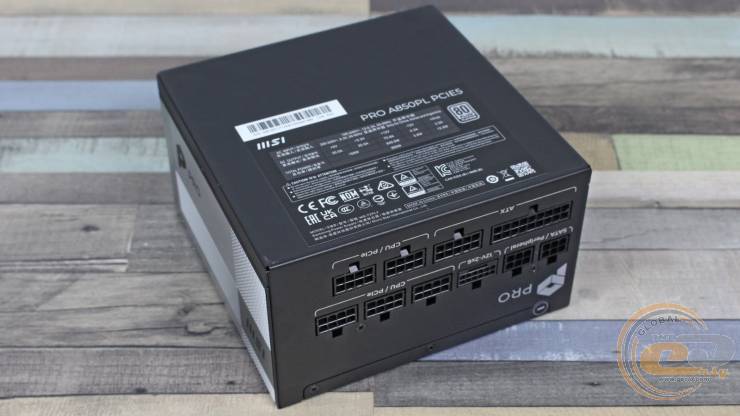

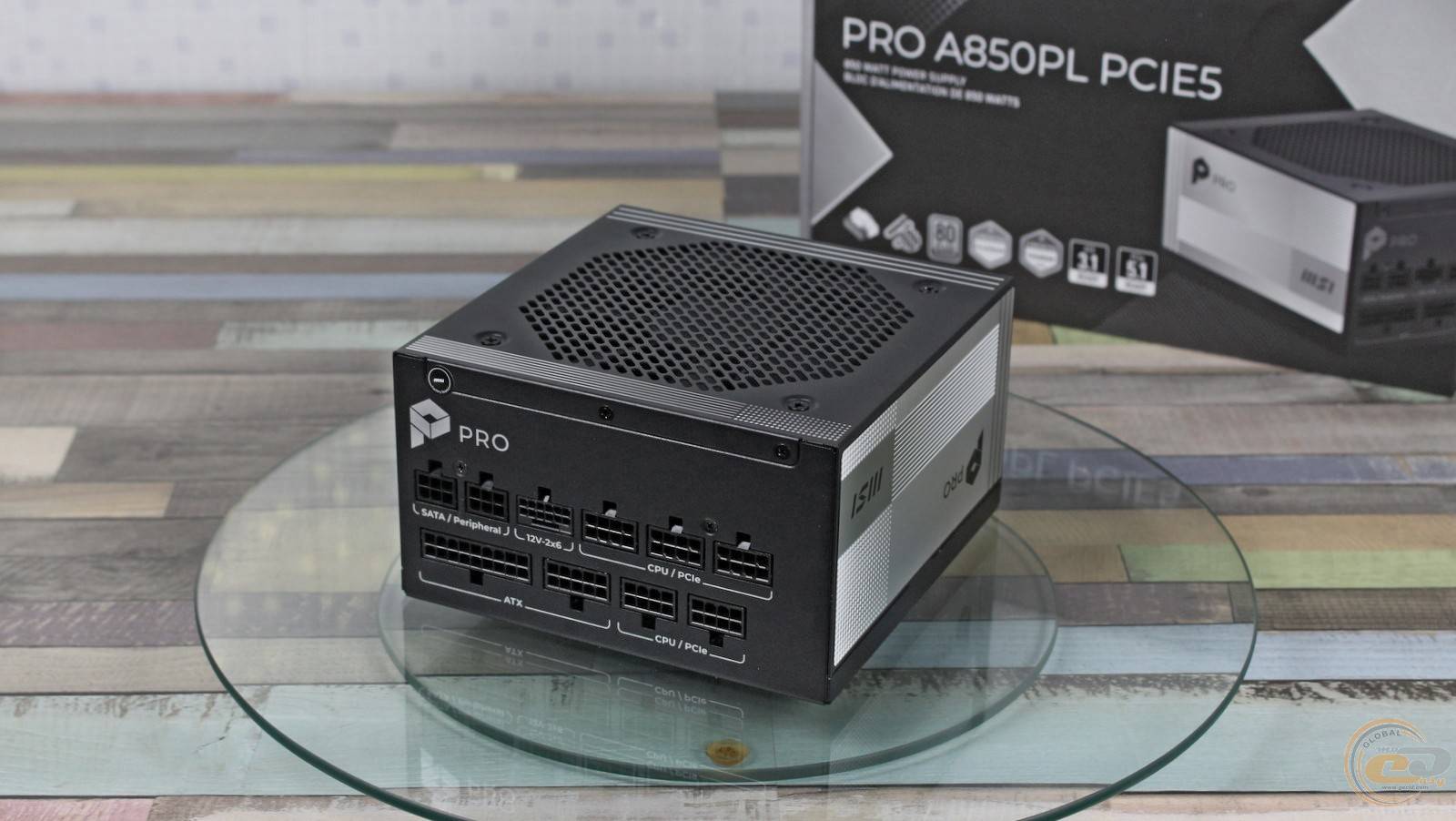

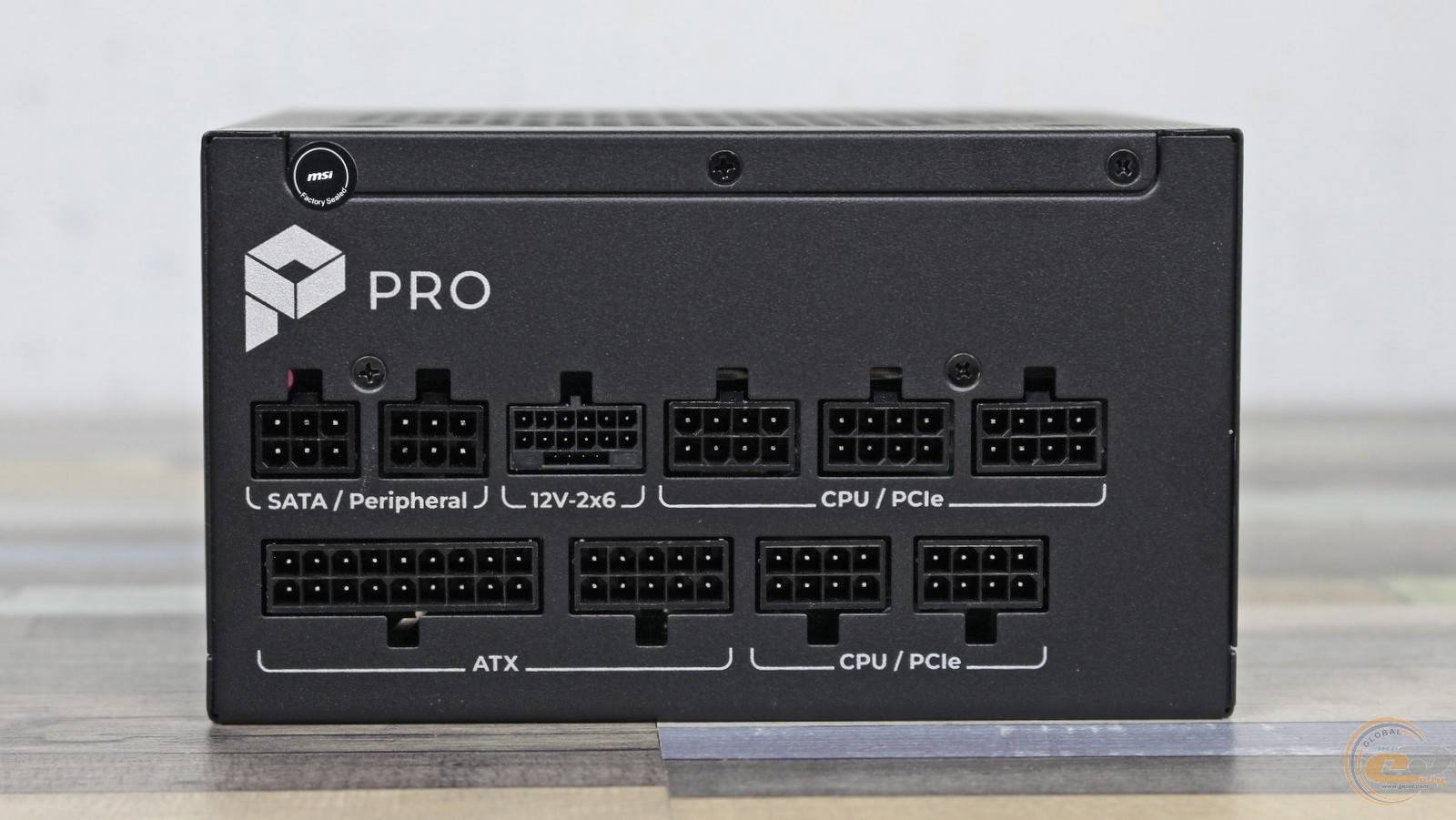

У списку роз’ємів — 20+4-контактний ATX, пара 4+4-контактних ATX12V, три 6+2-контактні PCIe та 600-ватний PCIe 5.1 (12V-2×6). Такий набір дозволяє живити будь-яку систему навіть із топовою відеокартою — як сучасною, так і попередніх поколінь. Для периферії передбачено шість SATA та два PATA.

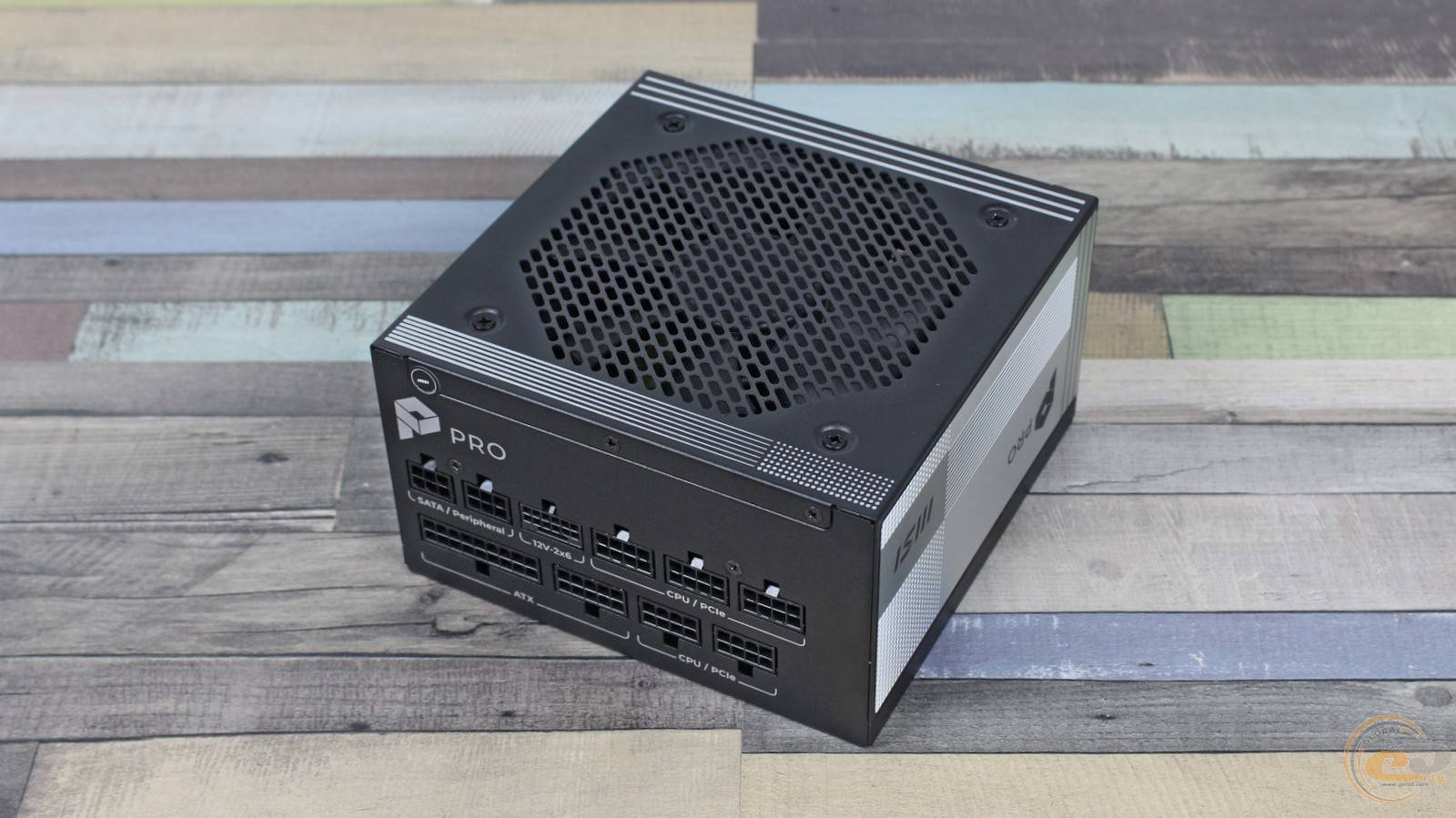

Не помилитися при під’єднанні кабелів допоможуть підписи під роз’ємам, їх різна форма та кількість контактів.

Тут же розташовані ще три гвинти для доступу усередину пристрою. Один із них захищений гарантійною пломбою, яка буде актуальна протягом семи років з дня купівлі. З одного боку, це тривалий термін, з іншого — в даному сегменті зустрічаються блоки живлення з 8-10 роками гарантії.

Внутрішня будова

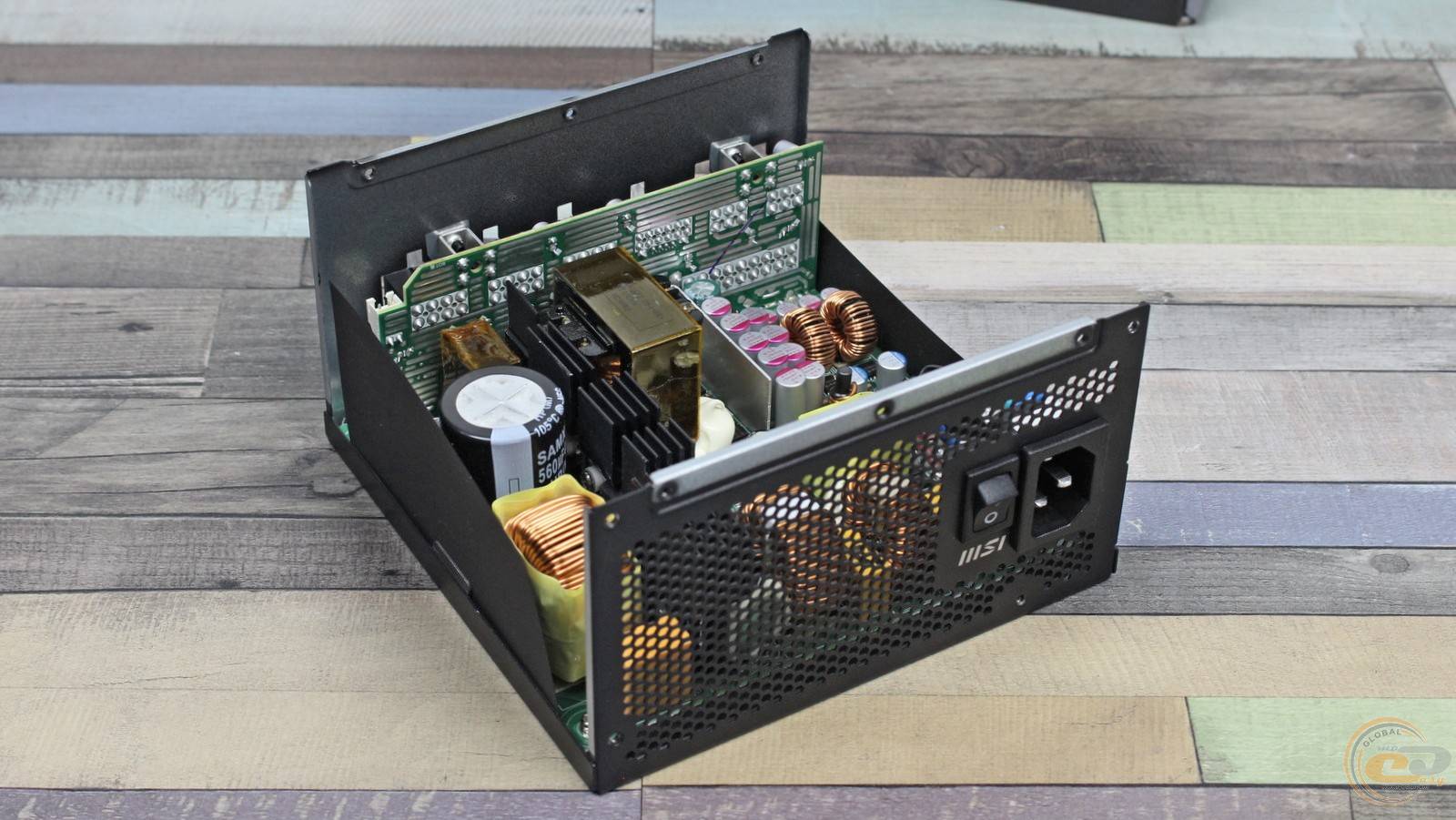

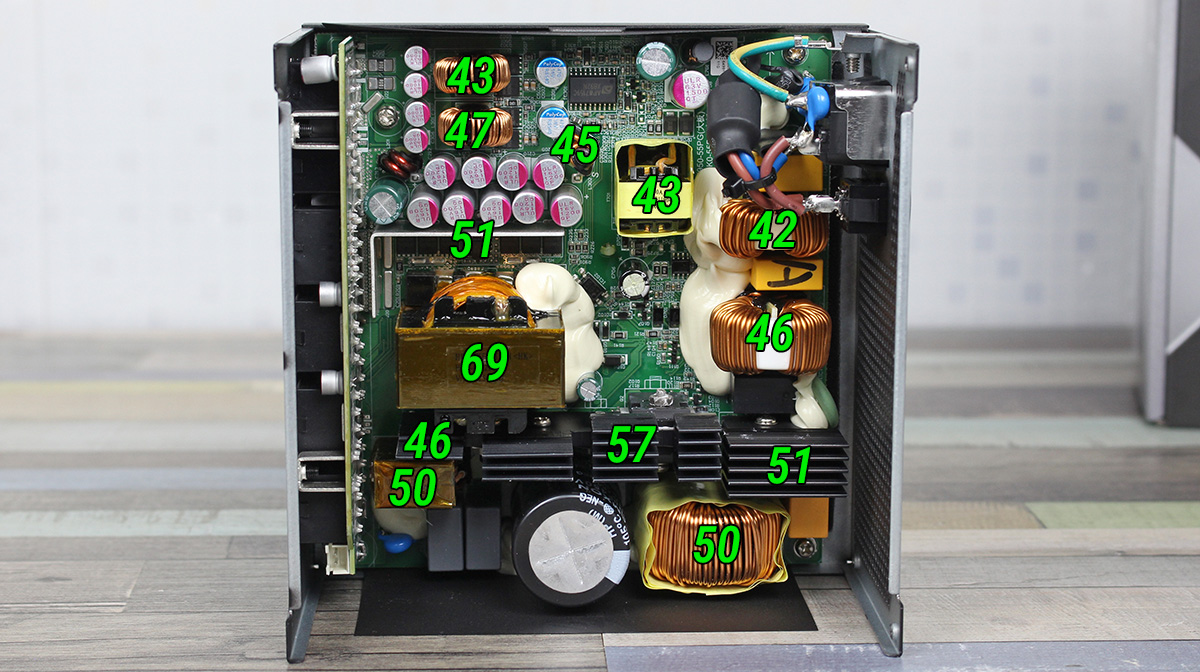

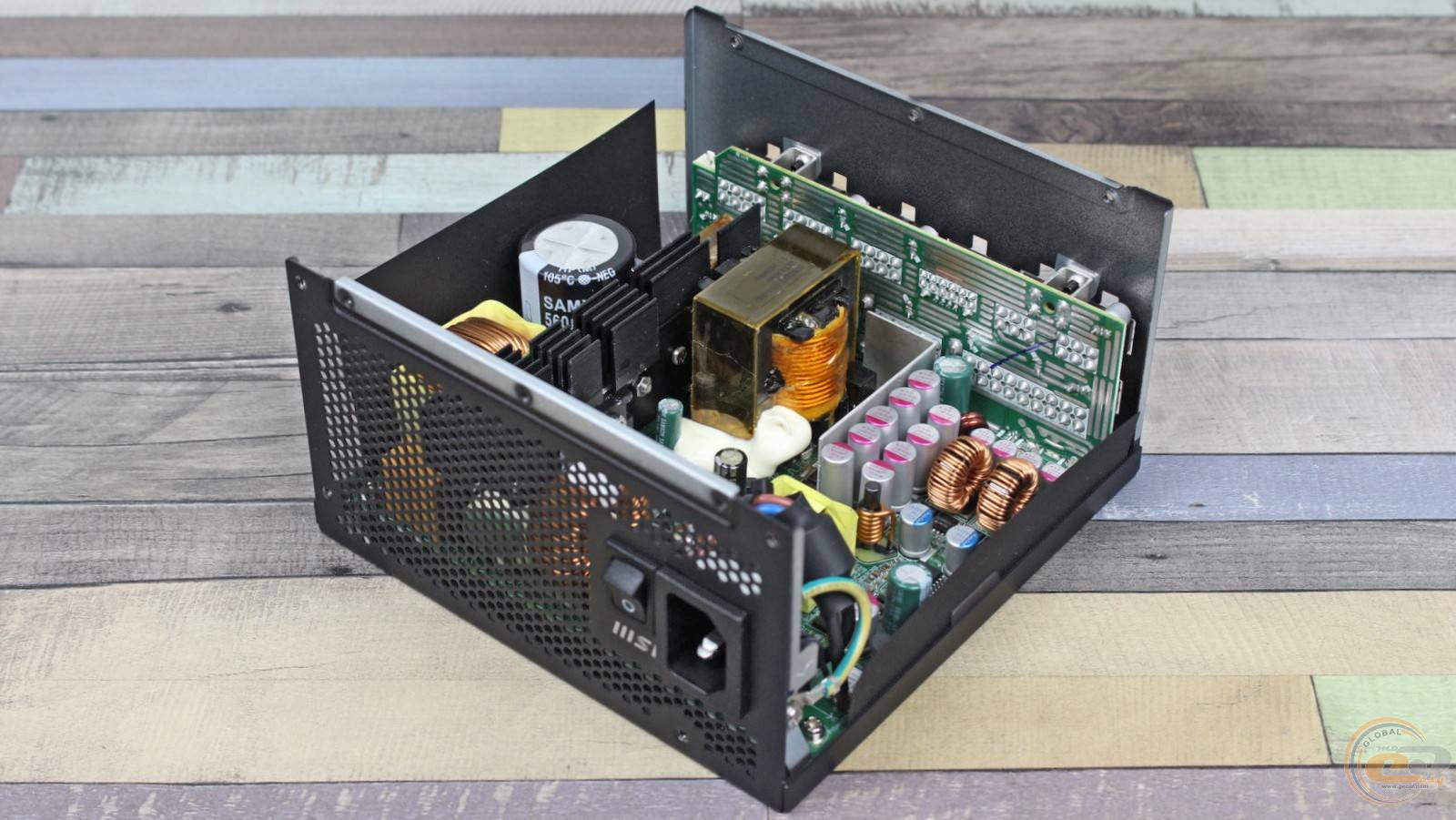

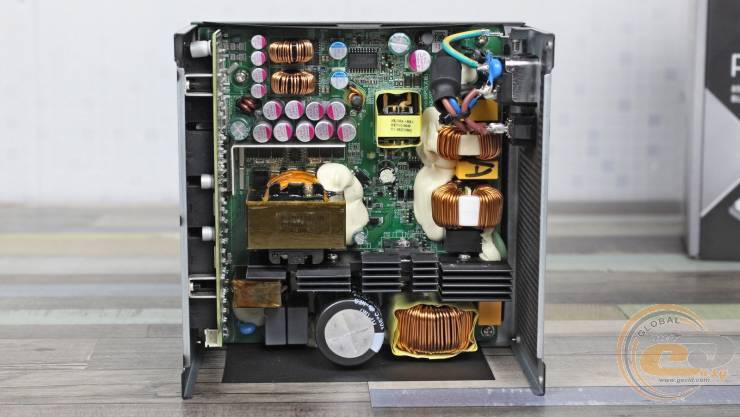

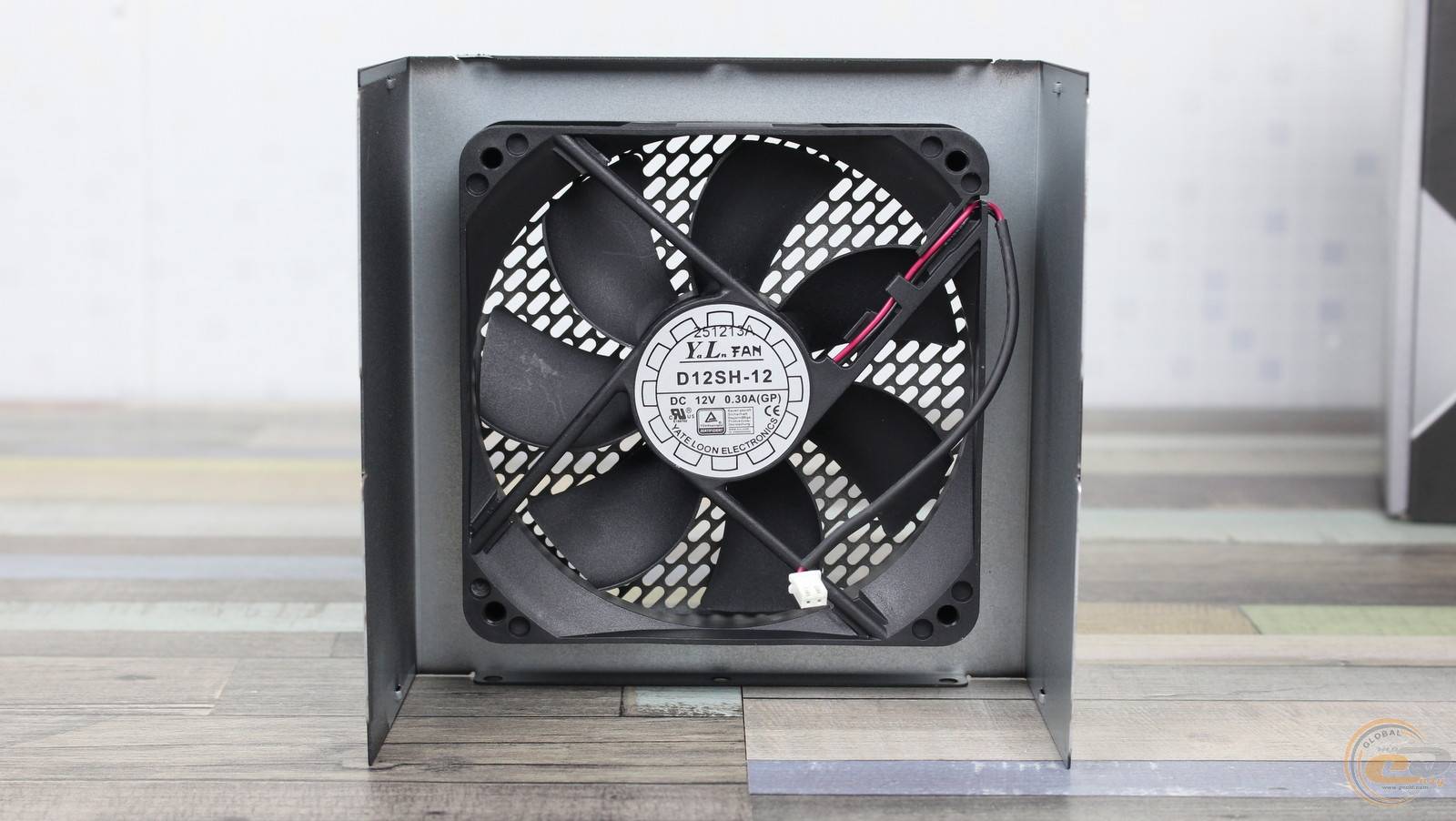

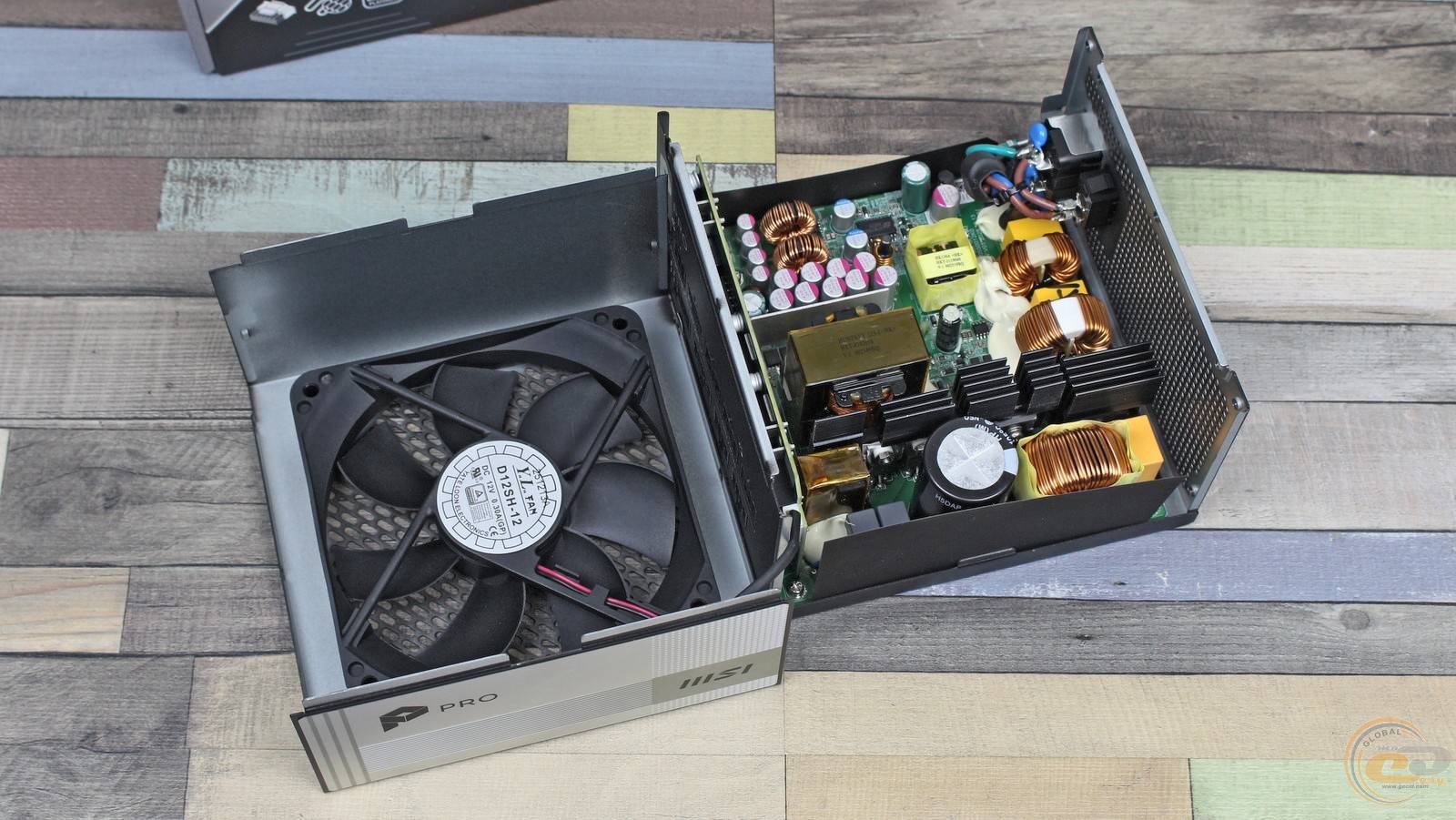

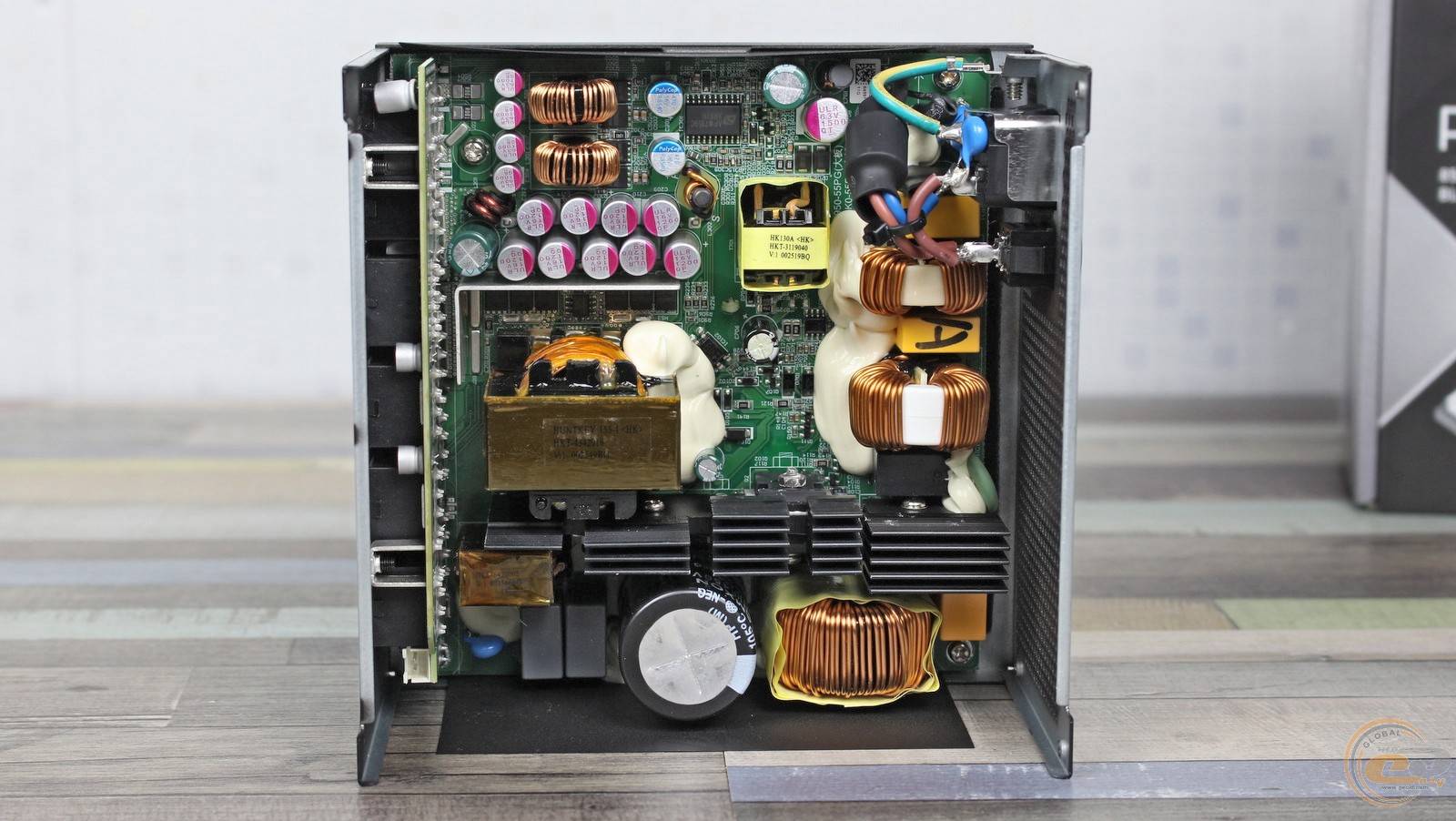

Тепер про внутрішнє наповнення MSI PRO A850PL PCIE5. 7-лопатевий вентилятор YATE LOON D12SH-12 нам зустрічається не вперше. Згідно із заявою виробника, всередині використовується гідравлічний підшипник (Hydraulic Bearing). Енергоспоживання пропелера незначне — не більше 4 Вт (12 В при 0,3 А), а під’єднується він через 2-контактний конектор.

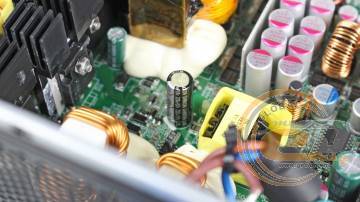

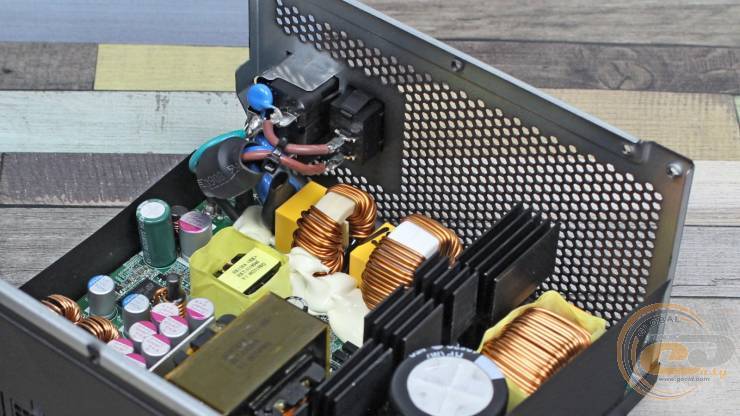

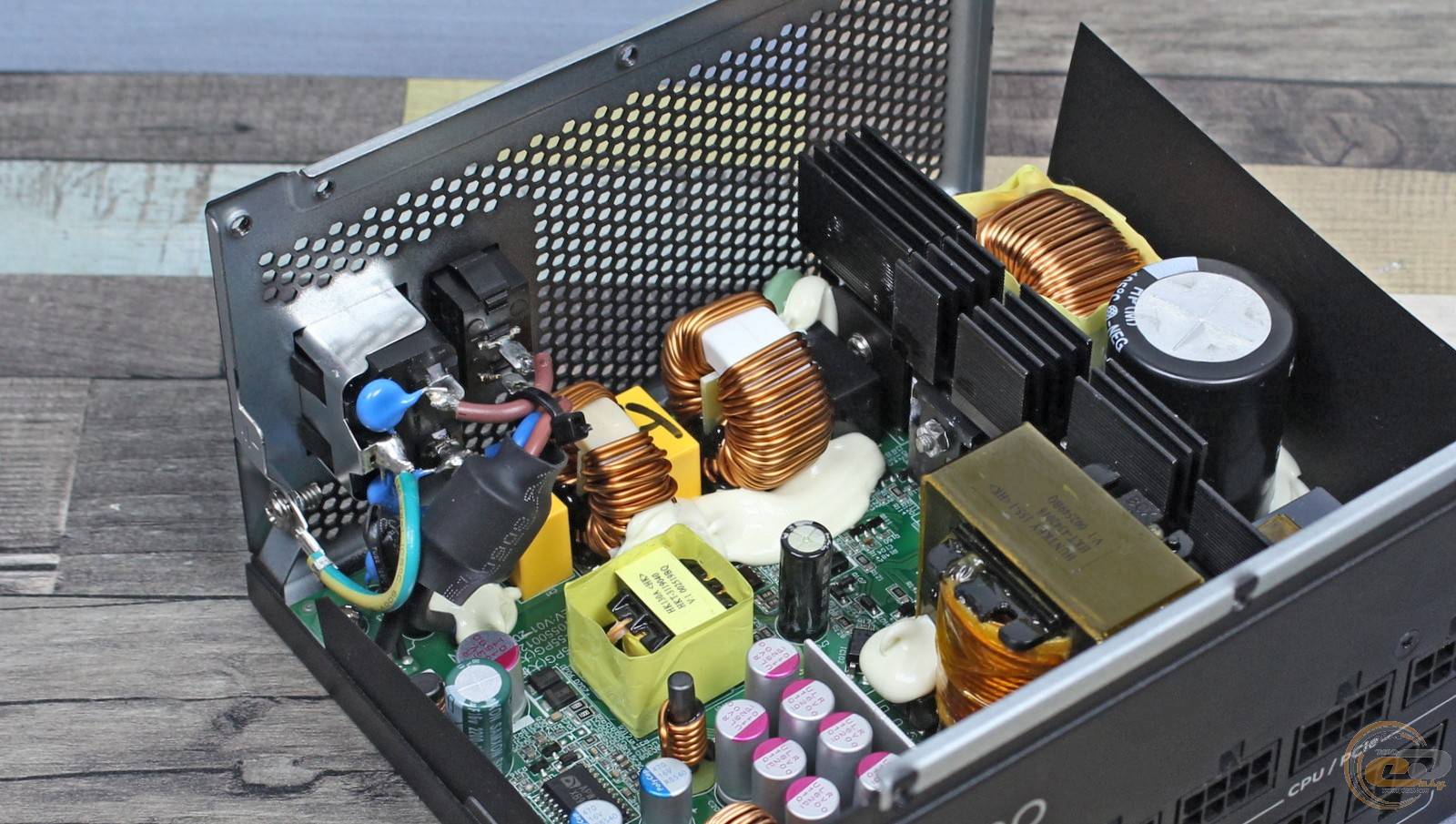

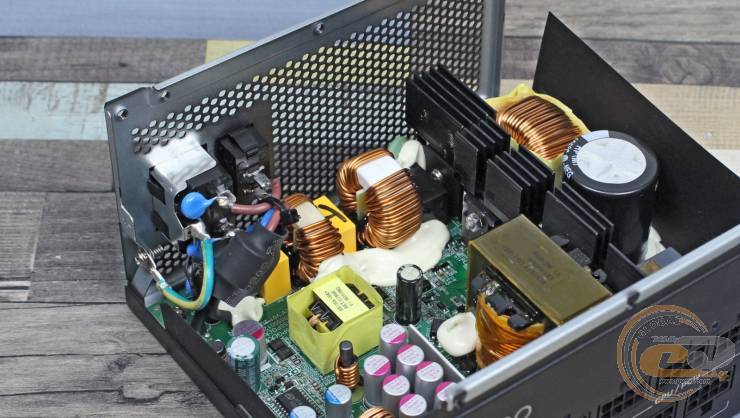

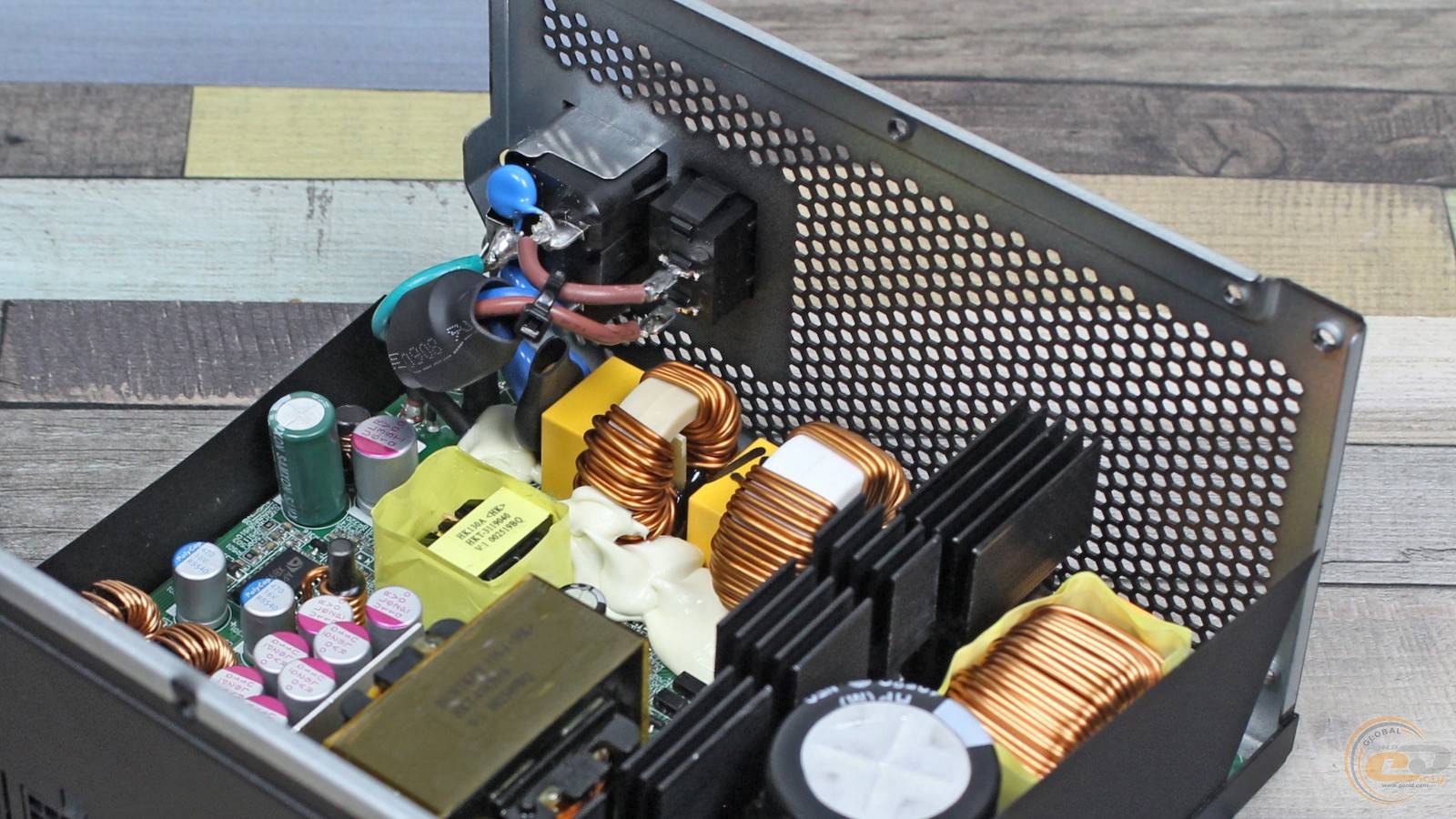

Вхідний фільтр має у своєму складі X- та Y-конденсатори, пару котушок, а також елементи захисту — плавкий запобіжник, варистор та терморезистор із реле.

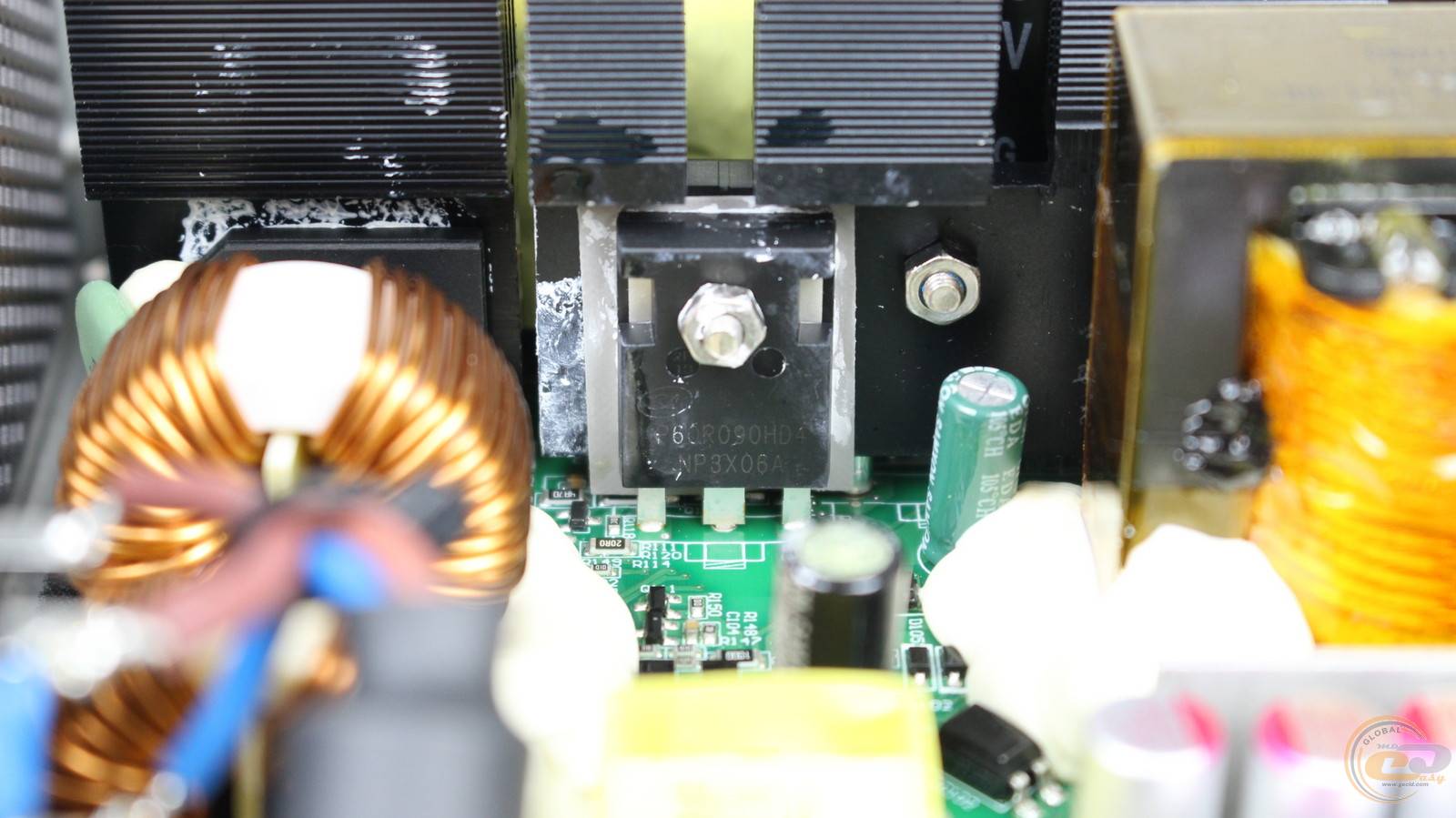

Далі на окремому радіаторі розташувалася діодна збірка. А сусідній охолоджувач відводить тепло від силових елементів вузла APFC. Нам вдалося роздивитися лише польовий транзистор P60R090HD4 виробництва китайської компанії Silan Microelectronics, продукція якої в мережі описується як стабільна та довговічна.

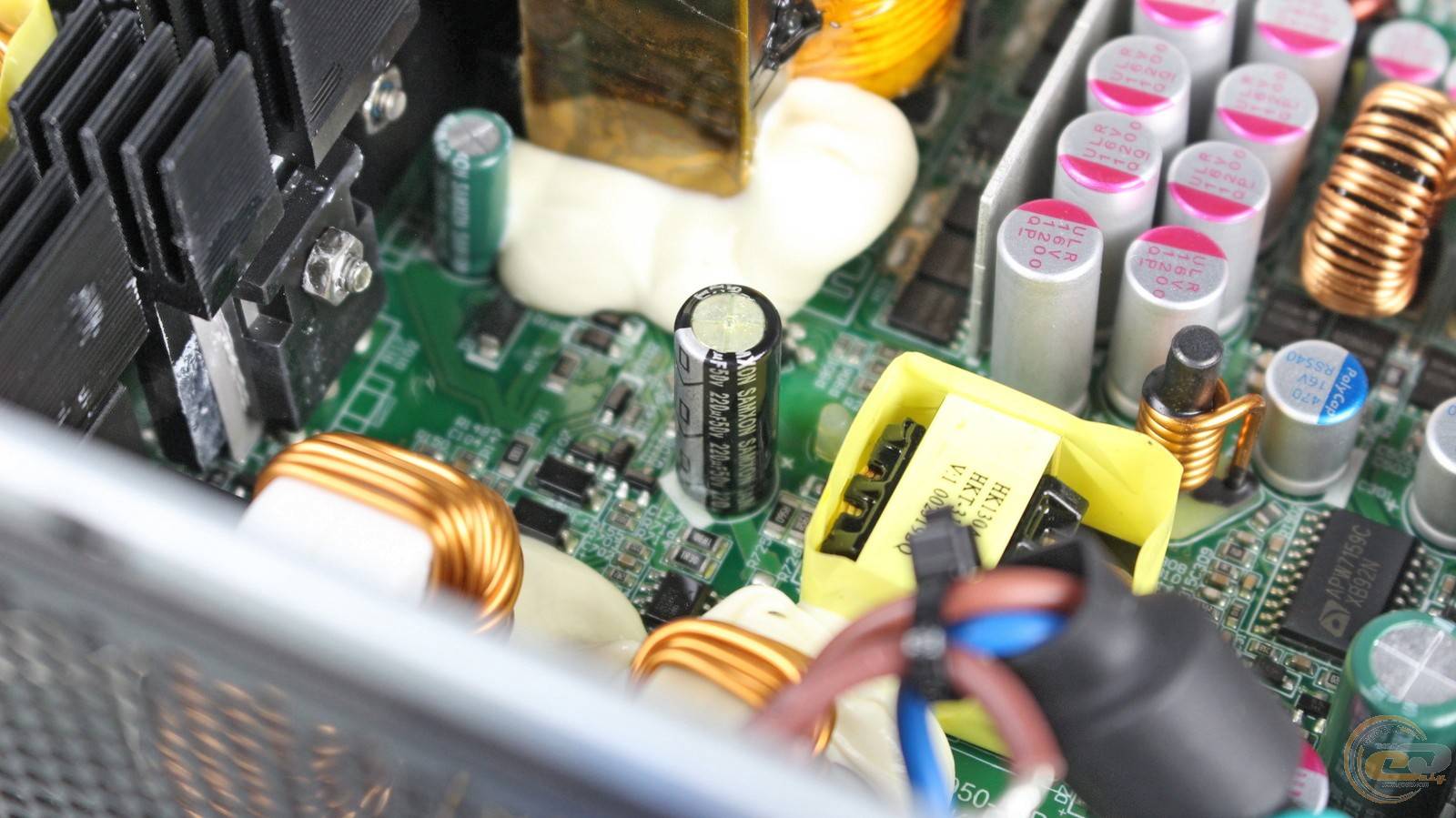

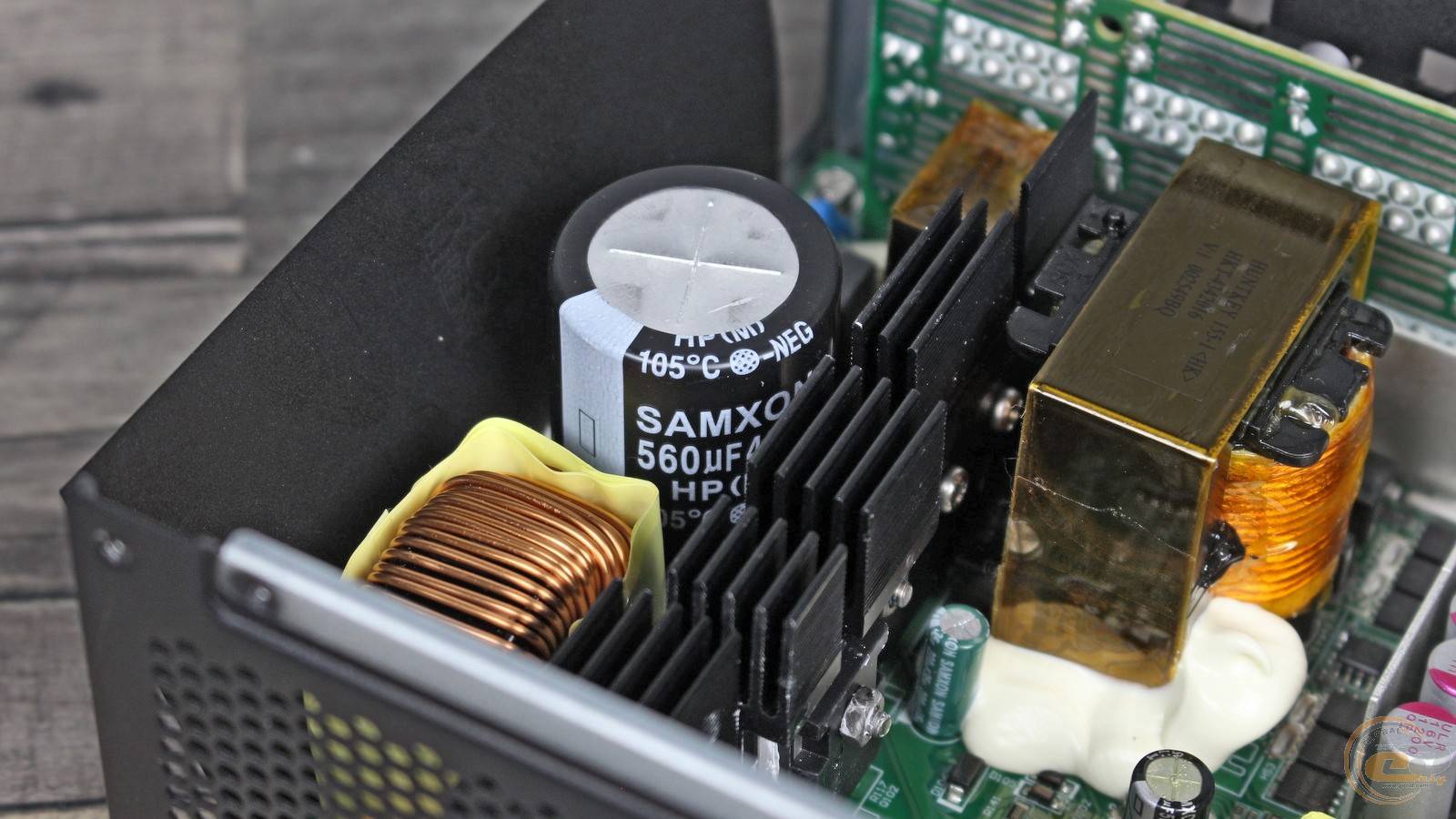

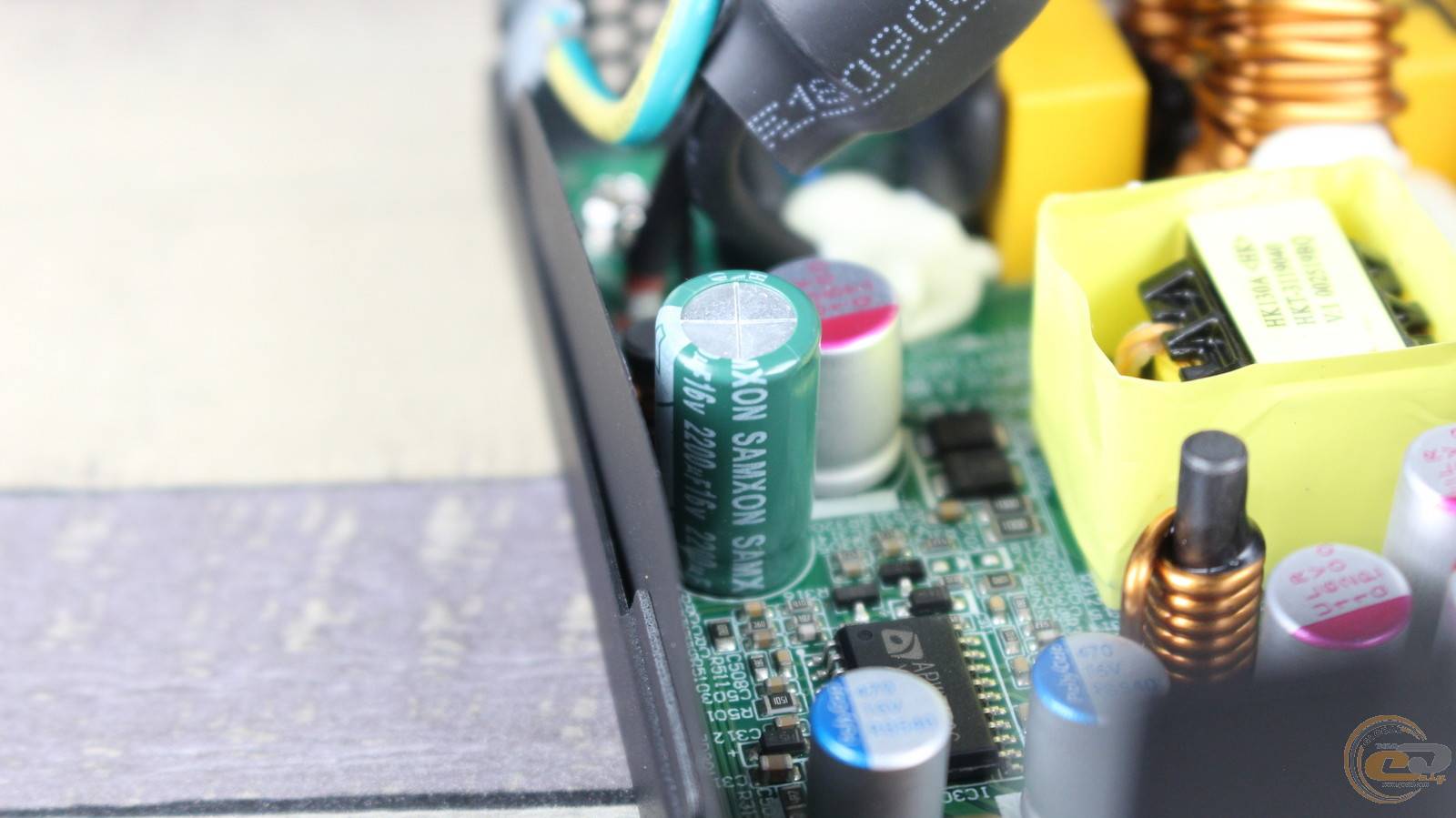

Звісно ж, на місці і габаритний дросель даного вузла. Поруч із ним розташувався вхідний високотемпературний електроліт SAMXON китайського походження. Його ємність становить 560 мкФ — не дуже високе значення як для 850-ватника. Що ж до якості, то вона знаходиться на рівні тайванських Teapo і закономірно поступається японським елементам.

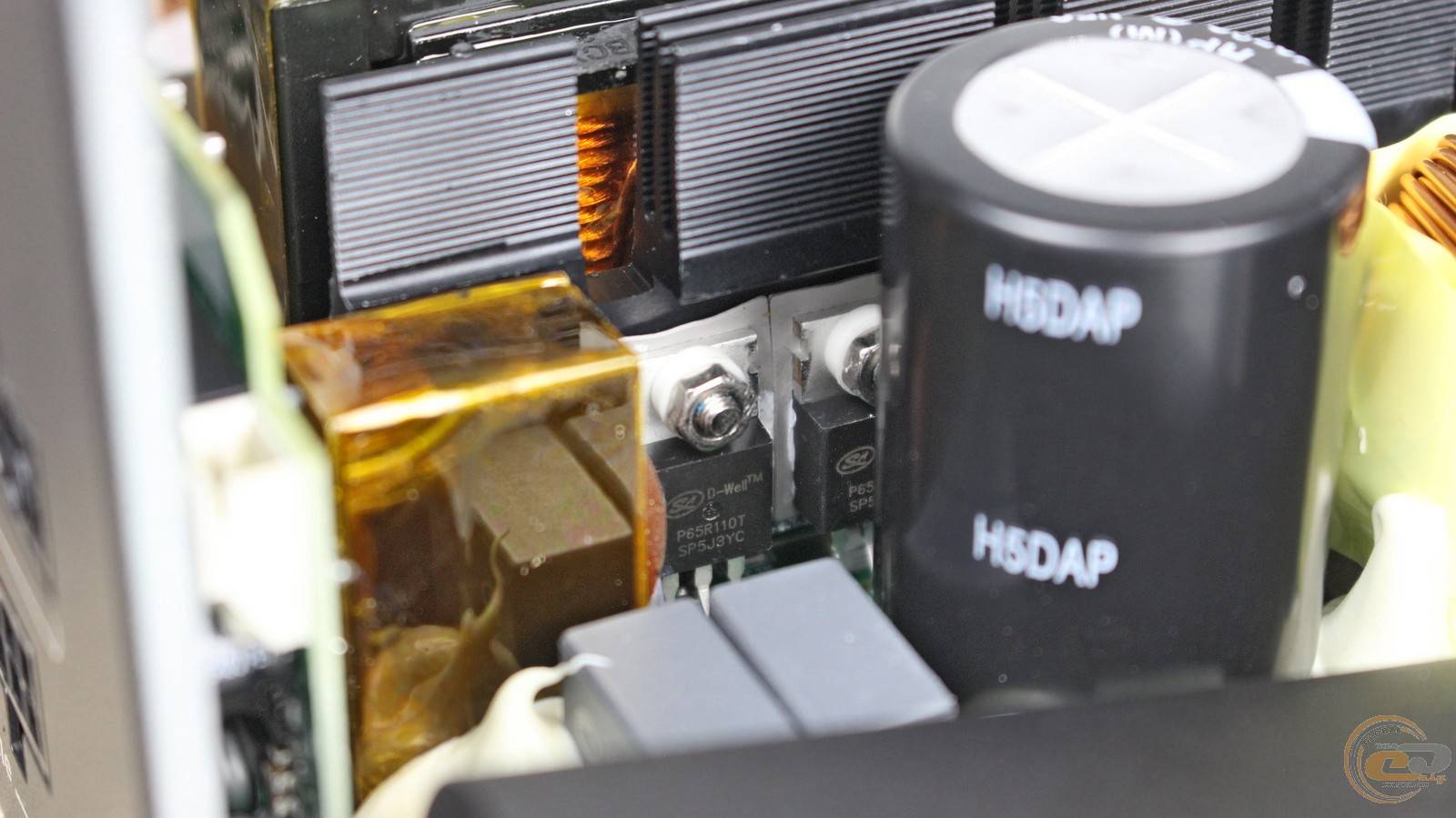

Поруч на радіаторі розташувалися два транзистори P65R110T від все тієї ж Silan Microelectronics.

Вони виступають ключами високоефективної напівмостової схеми (half bridge) з резонансним перетворювачем (LLC).

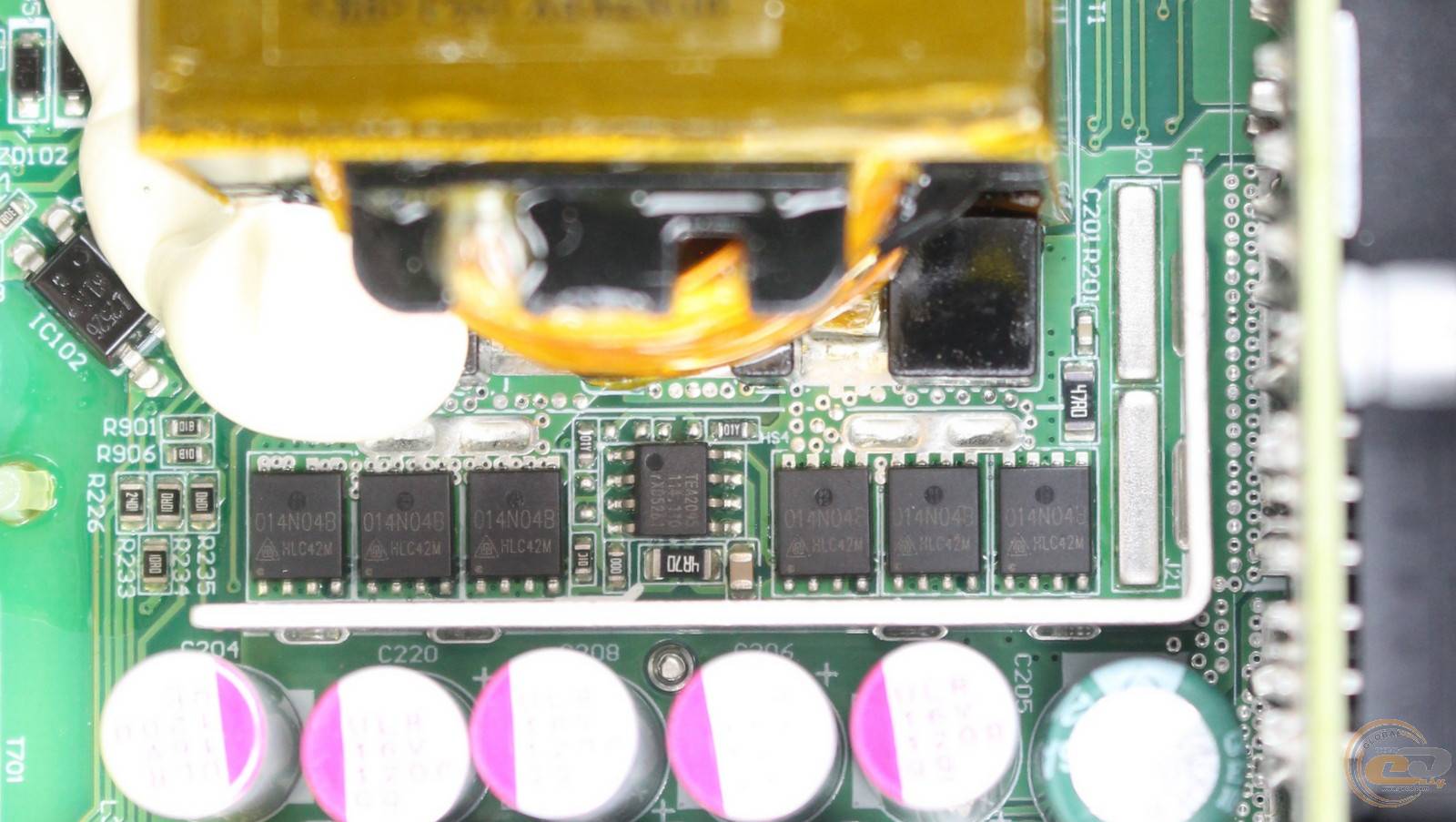

До складу синхронного випрямляча MSI PRO A850PL PCIE5, де формується напруга +12В, входять шість польових транзисторів CRMicro 014N04B. Це також творіння китайської промисловості, яке, втім, є А-брендом вітчизняного ринку і займає позицію впевненого середнього класу. А розташована по-сусідству алюмінієва пластина бере участь у відведенні тепла від них.

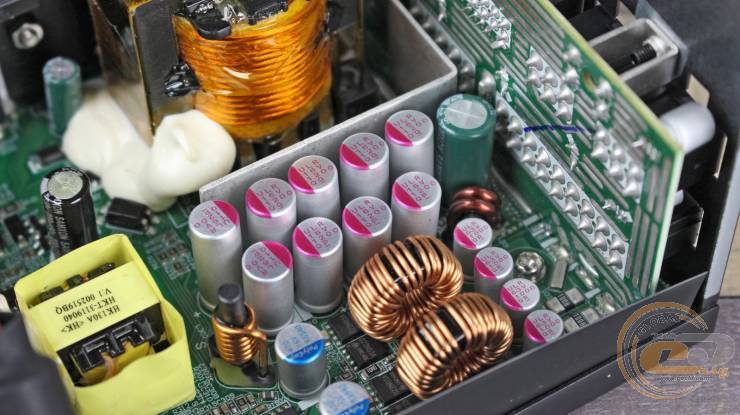

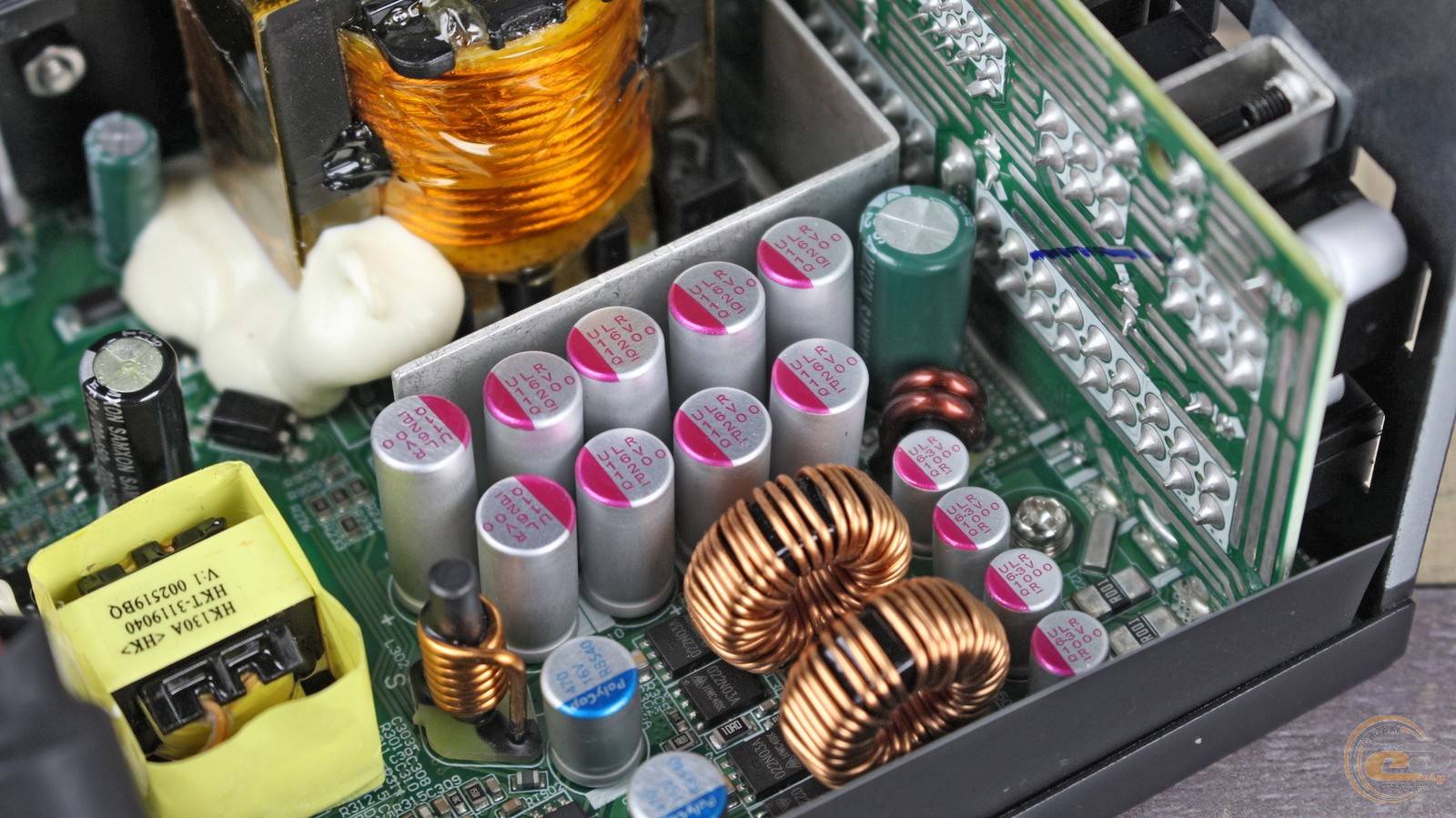

Поруч розпаяна ціла низка надійних твердотілих конденсаторів та складові елементи DC-DC-перетворювача.

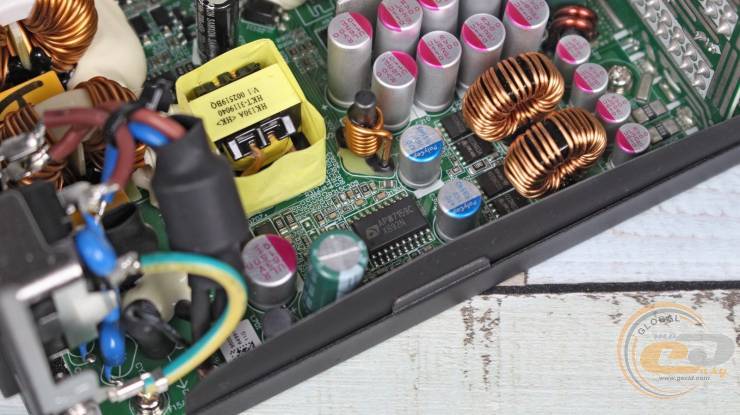

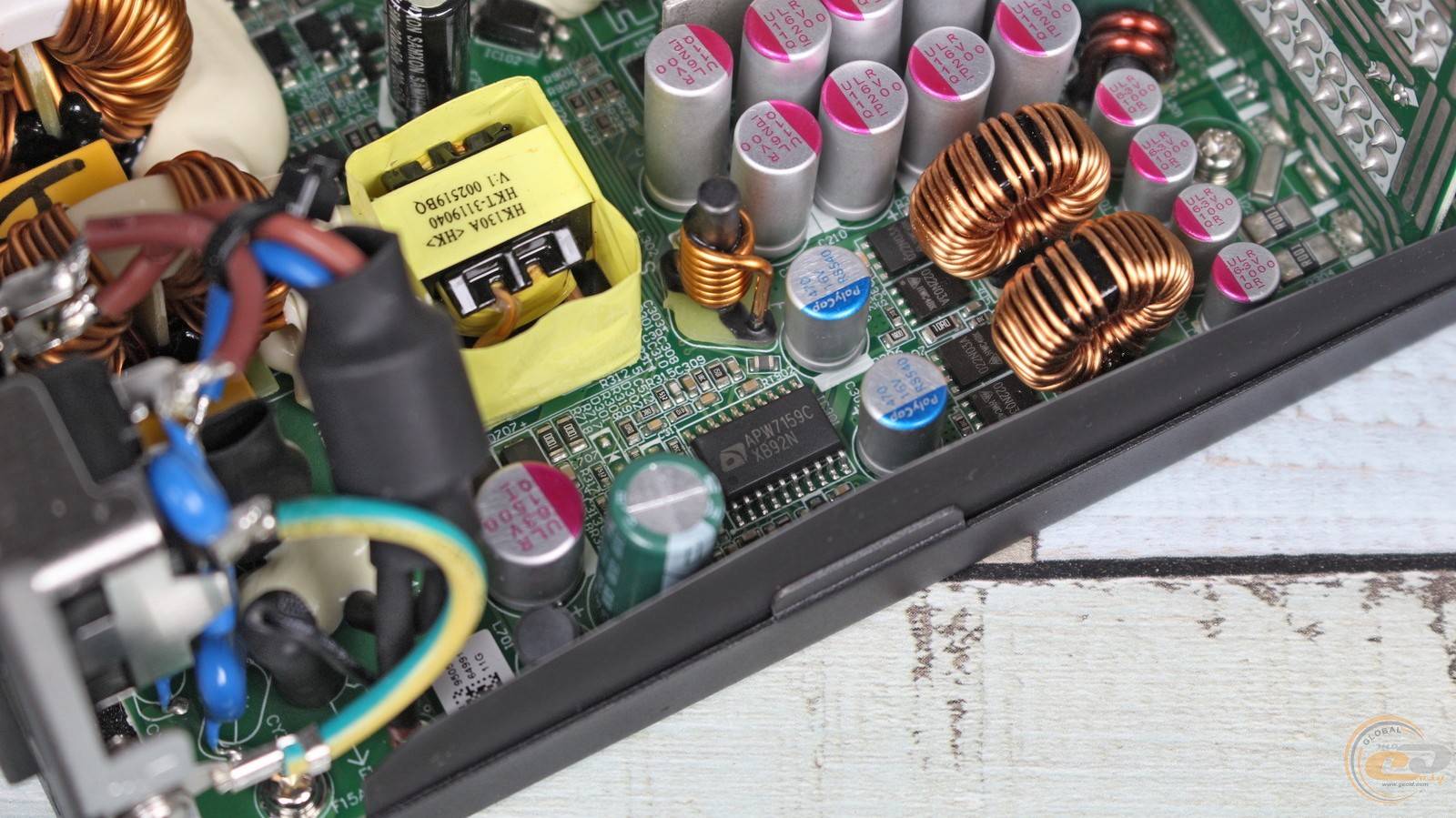

Контролером цього вузла виступає популярний чип APW7159C.



Що ж до електролітичних конденсаторів, то в усіх вузлах використовуються ті ж китайські SAMXON.

Кілька слів про плату з вихідними роз’ємами. На ній також є чимало твердотільних ємностей, а напруги передаються до неї по струмопровідних доріжках — як і належить.

Тестований блок живлення отримав повний набір захистів, що потішає. Ось їх список:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за потужністю (OPP);
• від перевантаження за струмом кожного каналу (OCP);
• від перегрівання (OTP);
• від сплесків пускових струмів (SIP).

Тестування

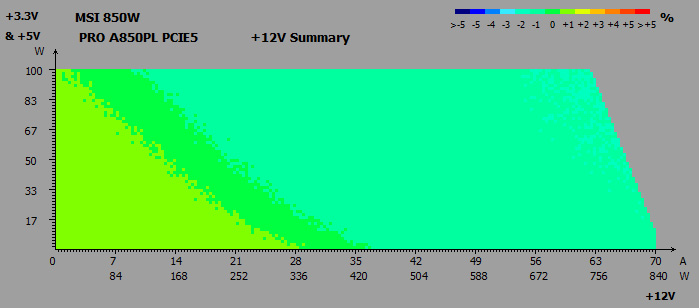

Крос-навантажувальні характеристики

Переходимо до тестування. Згідно зі стандартом ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу.

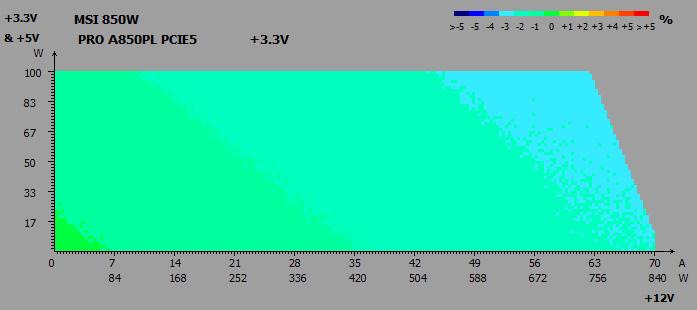

А ось такі відхилення були зафіксовані під час крос-навантажувальних тестів:

• лінія +3,3В: від -3% до 0%;
• лінія +5В: від -3% до +1%;
• лінія +12В: від -2% до +1%.

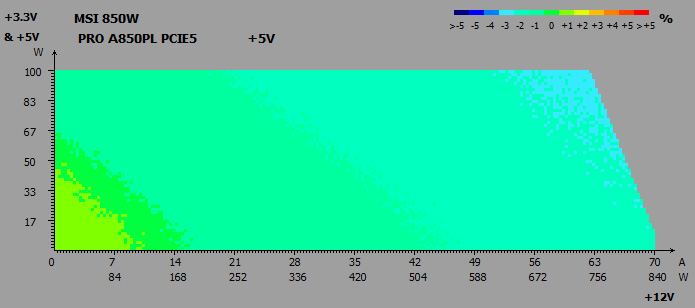

Вихідні показники трьох основних ліній відхилялися в межах від -3% до +1%, що значно вужче за допустимі значення — відчувається наявність роздільної стабілізації з DC-DC-перетворювачами.

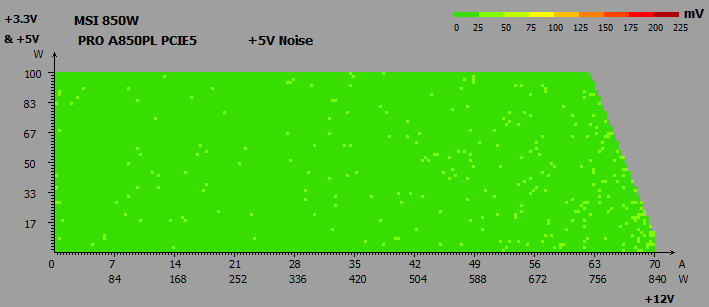

Шуми і пульсації

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

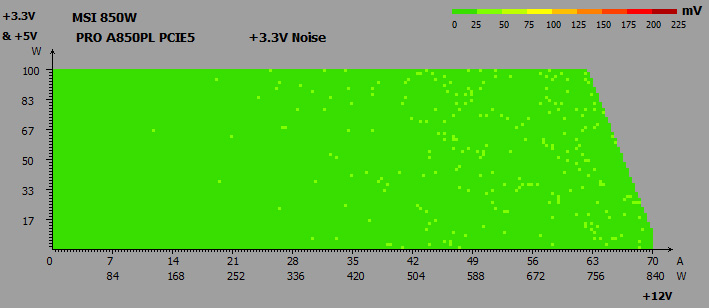

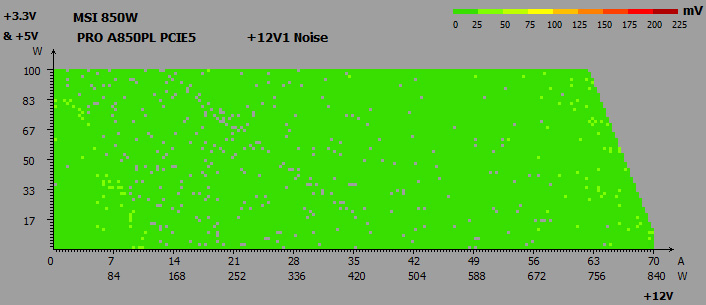

Пульсації на усіх трьох лініях не перевищували 50 мВ — ще один відмінний результат.

Чергова лінія +5VSB

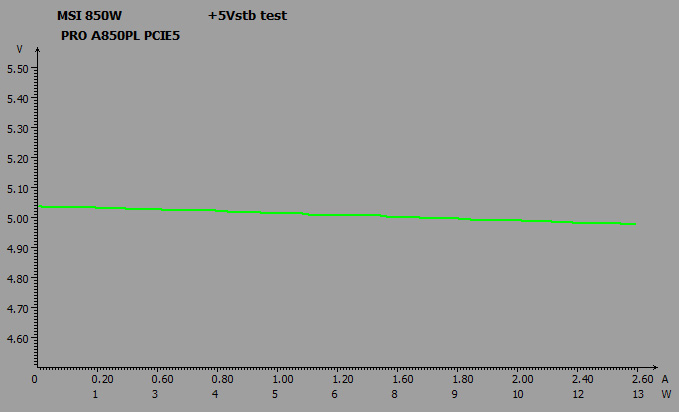

Чергова лінія живлення продемонструвала мінімальні відхилення від номіналу — від 5,04 до 4,98 В (+0,8% до -0,4%).

PF

Таблиця, що показує зміну PF залежно від завантаження джерела живлення:

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль активного коректора потужності не підвів — вже при 20% (≈170 Вт) PF досягає 0,97 і далі плавно зростає до максимальних 0,99. Нагадаємо, для блоків живлення з сертифікатом 80 PLUS Platinum вимагається PF ≥0,95 при 50% навантаженні.

ККД

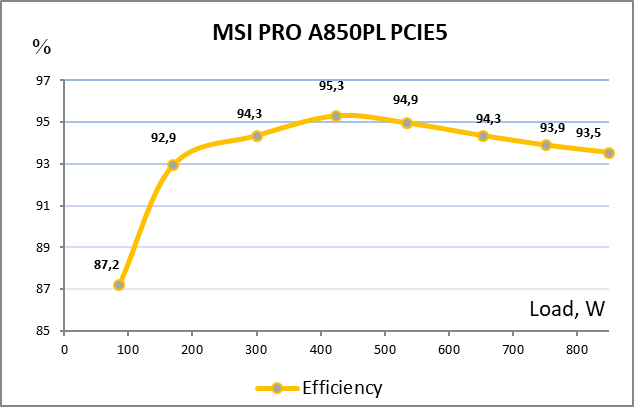

Наші тести підтвердили відповідність ККД блока сертифікату 80 PLUS Platinum, при цьому пікове значення становить 95,3%. На додачу MSI PRO A850PL PCIE5 отримав сертифікацію CYBENETICS Platinum, а також Titanium для мереж 230 В.

Система охолодження

Напівпасивного режиму роботи СО тут не передбачено. Пропелер стартує при 1050 об/хв і до 400 Вт обертається дуже тихо, до 600 Вт — тихо, а опісля звук від нього можна оцінити як нижчий за середній. Такий рівень шуму є комфортним, але далеко не найнижчим — тож тестований блок живлення отримав сертифікат CYBENETICS LAMBDA Standart+ (шум до 40 дБА).

Температурний режим

Після 15-хвилинного 800-ватного навантаження головний трансформатор прогрівся всього лише до 69°C, що є дуже низьким значенням. Інші вузли були ще холоднішими. При цьому температура у приміщенні під час тестів становила дуже спекотні 30°C.

Тож на практиці виробник запросто міг знизити частоту обертання вентилятора задля акустичного комфорту. Втім, було вирішено забезпечити дуже низьку температуру вузлів — ймовірно для того, щоб пристрій стабільно прослужив увесь заявлений семирічний термін.

Випробування на реальній конфігурації

Перевірка можливостей MSI PRO A850PL PCIE5 виконувалася на такій системі:

Компонент	Модель
Процесор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
РСО	ASUS TUF Gaming LC II 360 ARGB
Материнська плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативна пам’ять	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Відеокарта	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition (TDP ≈450 Вт)
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Вимірювання проводилися у режимах «Простій» та «Максимальне навантаження» (тест FurMark Donut (GK) в утиліті MSI Kombuster). У результаті були отримані такі значення:

Відхилення напруг були мінімальні — від +1,3% до 2,2%, а різниця між значеннями в простої та при навантаженні не перевищувала 0,6%. А найменші відхилення продемонстрував найбільш затребуваний канал +12В.

Нагадуємо, що відповідність стандарту ATX12V 3.1 передбачає здатність блока живлення витримувати до 2-кратного пікового навантаження всієї системи та до 3-кратного — з боку відеокарти.

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додаток до переліченого, MSI PRO A850PL PCIE5 потішить свого власника дуже низьким енергоспоживанням у вимкненому стані комп'ютера (2 Вт) і в сплячому режимі (4 Вт).

Підсумок

MSI PRO A850PL PCIE5 — це дійсно високоефективний блок живлення з відмінними вихідними показниками та преміальним дизайном. Тут є всі необхідні роз’єми для під’єднання відеокарт, у тому числі найактуальніший PCIe 5.1 (12V-2×6) потужністю цілих 600 Вт. До того ж усі кабелі модульні, а самі проводи мають UL-сертифікацію. Тож з точки зору «купив, поставив і насолоджуєшся роботою» — все справді добре.

Втім, порівняно доступна ціна з’явилася не просто так — у блоці використовується суто китайська силова елементна база та конденсатори. З іншого боку, це продукція відомих компаній із хорошою репутацією, хоча до японських виробників їм ще далеко. Вентилятор також отримав гідравлічний підшипник — компромісний варіант між зовсім бюджетною втулкою та дійсно преміальним FDB.

Цікаво налаштована й система охолодження. Компоненти залишаються дуже холодними навіть за суттєвого навантаження у спекотному приміщенні, тож про їх перегрівання можна не переживати. А от рівень шуму тут вищий, ніж у багатьох навіть «золотих» моделей. Тому тим, для кого пріоритетом є максимальна тиша, варто пошукати інший варіант. Напівпасивного режиму роботи вентилятора також не передбачено.

У підсумку MSI PRO A850PL PCIE5 за ₴7400-8000— це можливість отримати рівень ефективності Platinum без відповідної ціни, але й без деяких атрибутів справжнього преміум-сегмента. При цьому, з високою долею ймовірності, він без проблем відслужить увесь заявлений семирічний термін.

Переваги:

• відмінний рівень ККД до 95% (80 PLUS Platinum та CYBENETICS Platinum / Titanium 230V);
• напівмостова резонансна топологія та DC-DC-перетворювачі;
• стабільні напруги на основних лініях живлення;
• дуже малі відхилення каналу +12В;
• відсутність просідань при підключенні до потужної конфігурації;
• повний набір захистів;
• використання низки полімерних конденсаторів;
• гідродинамічний підшипник вентилятора;
• повністю модульні кабелі з UL-сертифікацією;
• наявність одного 600-ватного PCIe 5.1 (12V-2×6) та трьох 6+2-контактних роз’ємів PCIe;
• дуже низьке нагрівання внутрішніх вузлів;
• 7 років гарантії.

Особливості:

• наявність також моделі потужністю 1000 Вт;
• не найнижчий рівень шуму (сертифікат CYBENETICS LAMBDA Standart+, до 40 дБА).

Автор: Олесь Пахолок

Висловлюємо подяку компанії MSI за наданий для тестування блок живлення.
