Огляд MSI MPG Ai1300TS PCIE5: «титановий» блок живлення з підтримкою моніторингу

Яким ви бачите преміальний блок живлення? Багато хто згадав би про максимально високу ефективність, сучасне і якісне внутрішнє наповнення, багатий набір конекторів, тиху роботу вентилятора, низьке нагрівання, тривалу гарантію та, звісно ж, велику потужність, яка дозволяє живити найвимогливіші конфігурації.

Усе перелічене стосується нових «титанових» моделей, представлених на COMPUTEX 2026 — MSI MPG Ai1300TS PCIE5 та MSI MPG Ai1600TS PCIE5. Втім, вони отримали і низку інших особливостей — моніторинг вихідних параметрів, захист підключених до PCIe 5.1 відеокарт, а також систему безпеки у випадку несправності вентилятора.

Як це реалізовано на практиці та чим ще цікаві новинки — розповімо далі на прикладі 1300-ватного представника лінійки MSI MPG Ai1300TS PCIE5.

Специфікація

Модель	MSI MPG Ai1300TS PCIE5
Тип	ATX12V 3.1
Максимальна потужність, Вт	1300
Потужність по каналу +12В, Вт	1299,96
Потужність ліній +3,3В і +5В, Вт	120
Кількість ліній +12В	1
Максимальний струм каналу +3,3В, А	22
Максимальний струм каналу +5В, А	22
Максимальний струм каналу +12В, А	108,33
Максимальний струм каналу +5Vsb (чергова лінія живлення), А	3,0
Вхідна напруга, В	100 − 240
Вхідний струм, А	10 − 15
ККД, %	≤96
Сертифікація 80 PLUS	Titanium
Сертифікація CYBENETICS	Titanium, Lambda A+
Метод компенсації коефіцієнту потужності	Активний
Коефіцієнт потужності (PF), %	≤99
PCIe-роз’ємів	7 (6+2-контактні)
Роз’єм PCIe 5.1 (12V-2×6)	2 (600 Вт)
Модульний	Так
Розміри вентилятора, мм	135 х 135 х 25
Тип підшипника вентилятора	Гідродинамічний (FDB)
Захисти	OPP, OVP, UVP, OCP, OTP, SCP, SIP
Розміри (Д х Ш х В), мм	190 х 150 х 86
Гарантія, років	12
Сайт виробника	MSI
Сторінка пристрою	MSI MPG Ai1300TS PCIE5

Паковання та комплект постачання

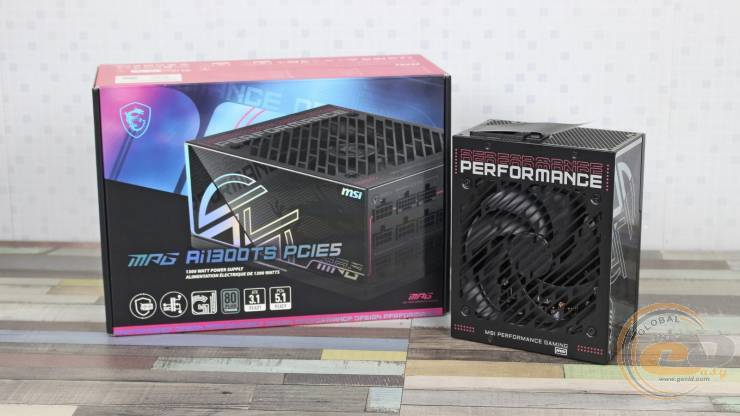

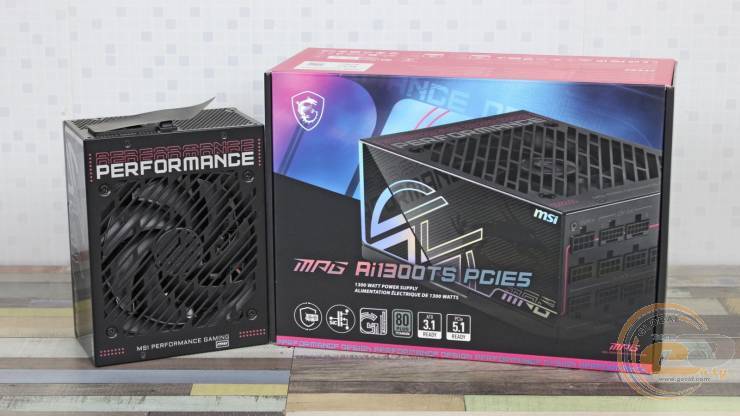

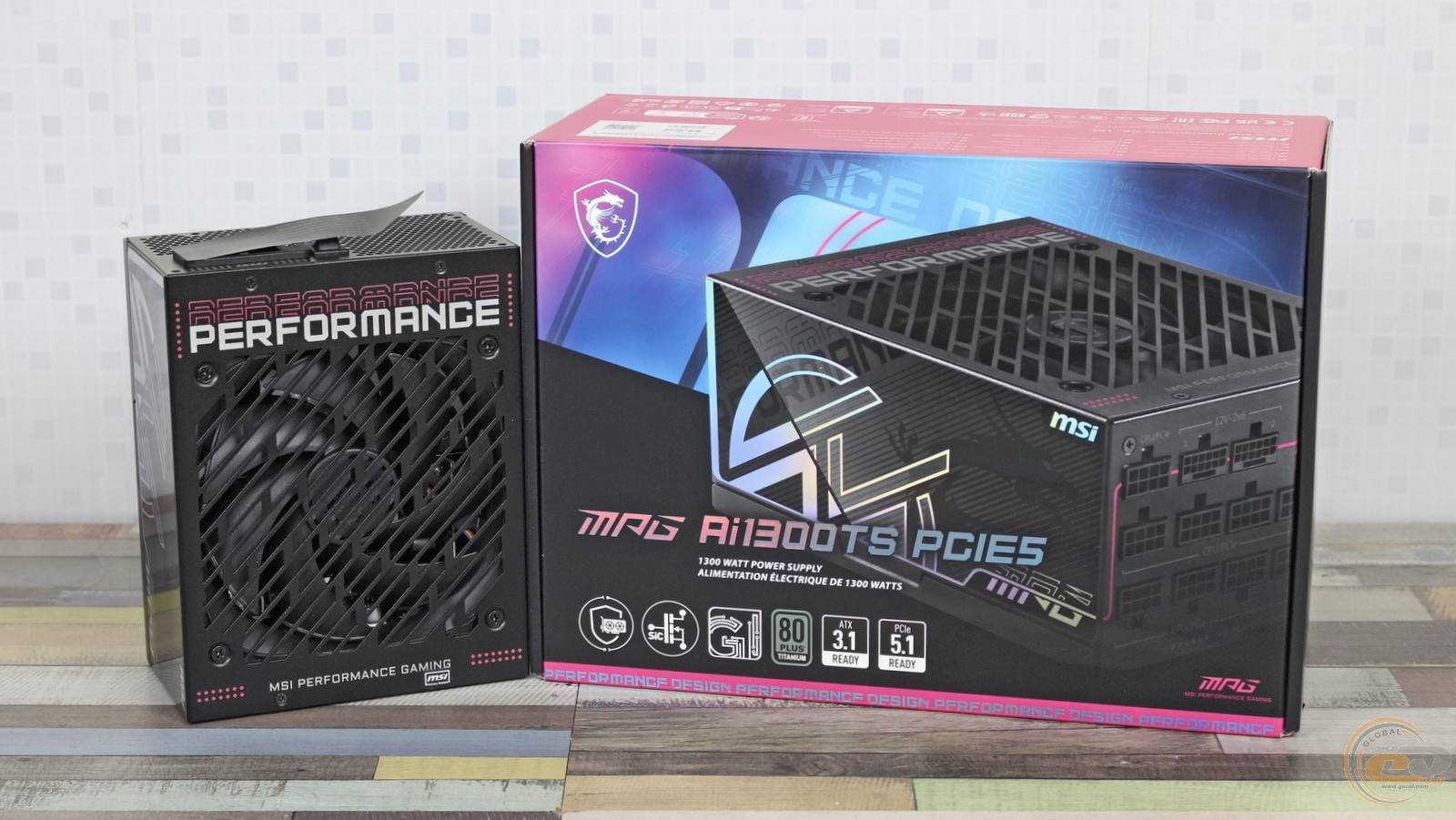

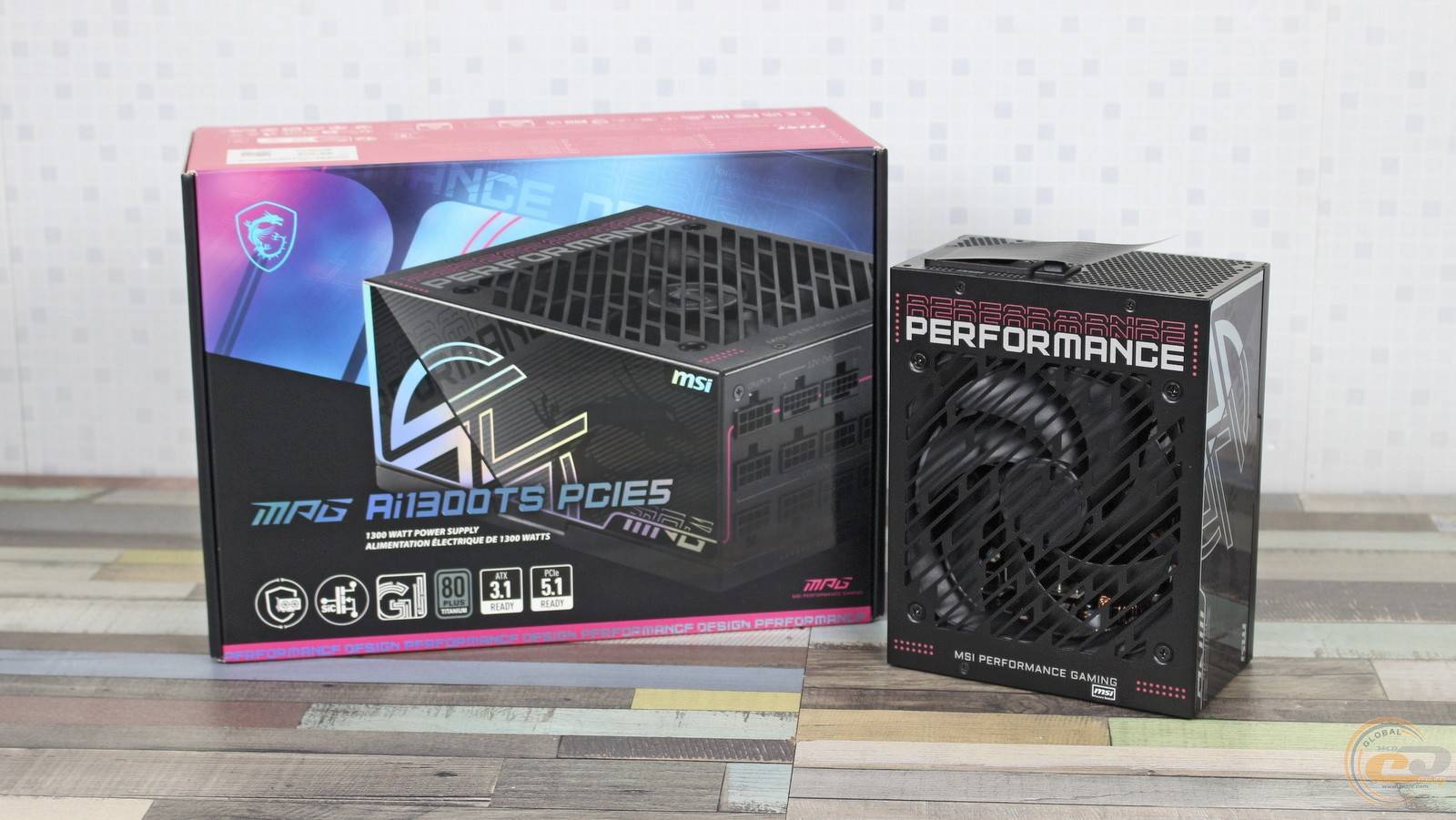

Стильна й інформативна коробка відповідає високому класу поміщеного у неї блока живлення.

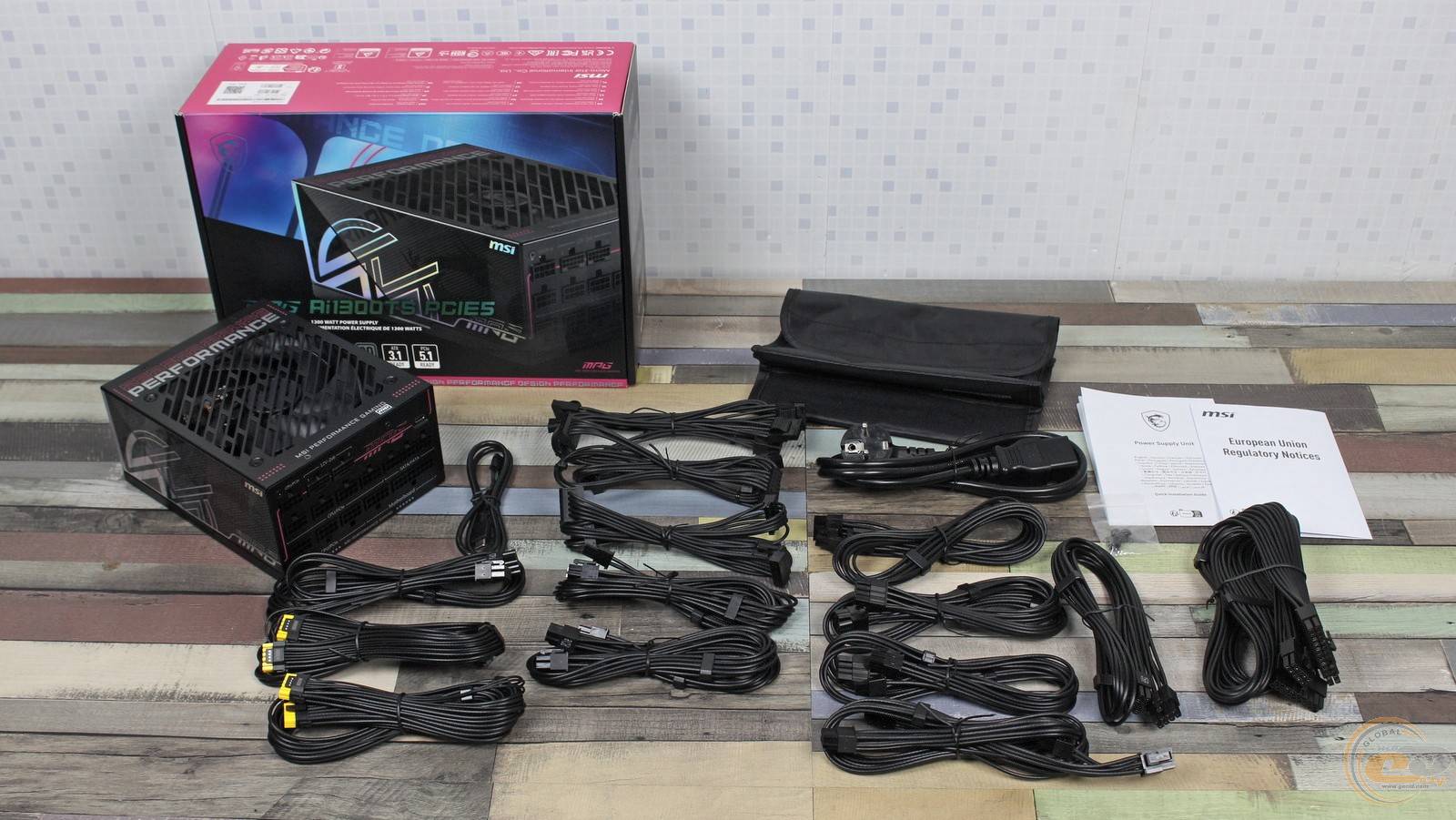

На комплектації також не економили. Тут є кабель живлення, велика кількість модульних проводів із чохлом для їх зберігання, кріпильні гвинти та супровідна документація.

Зовнішній вигляд

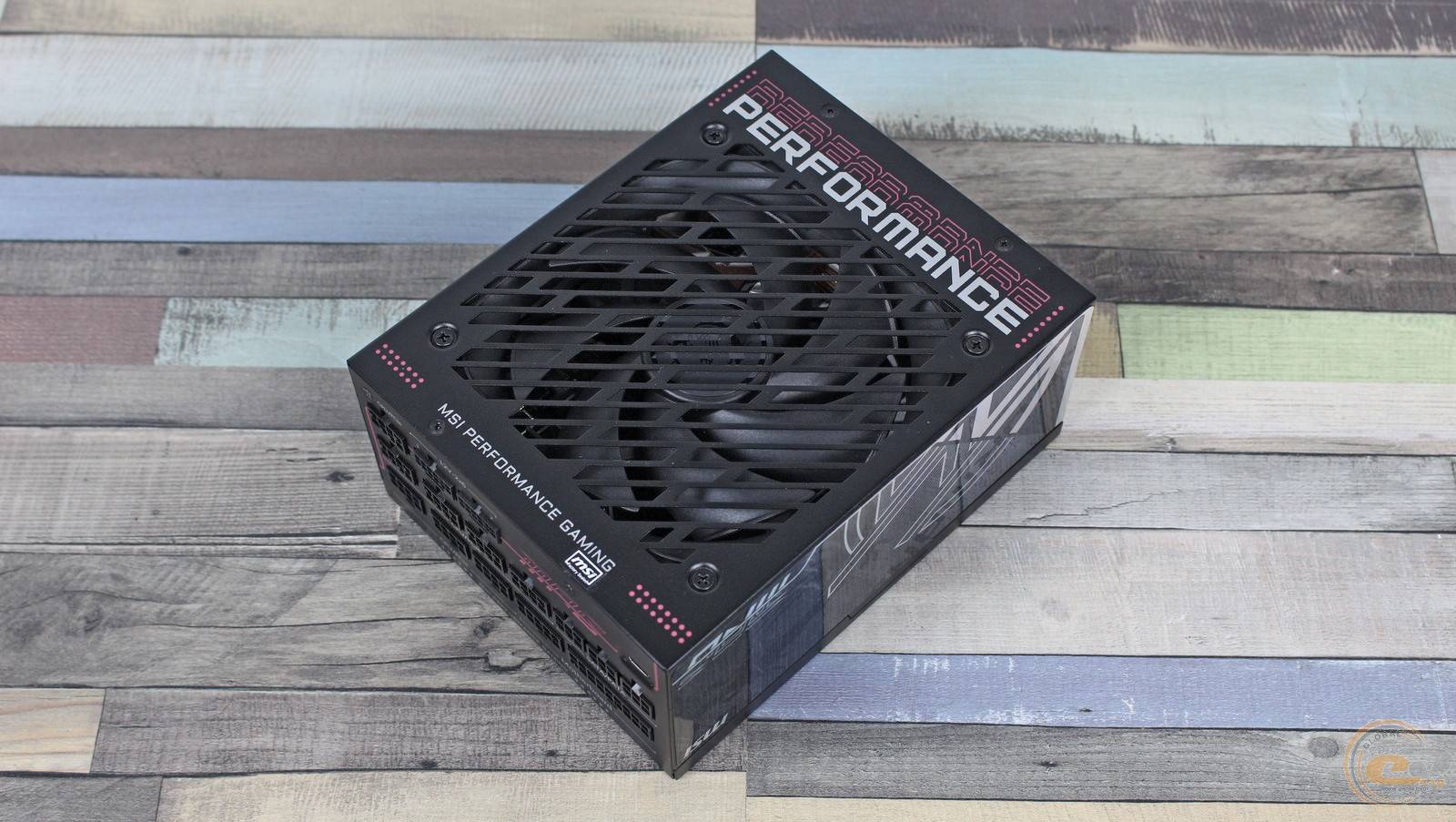

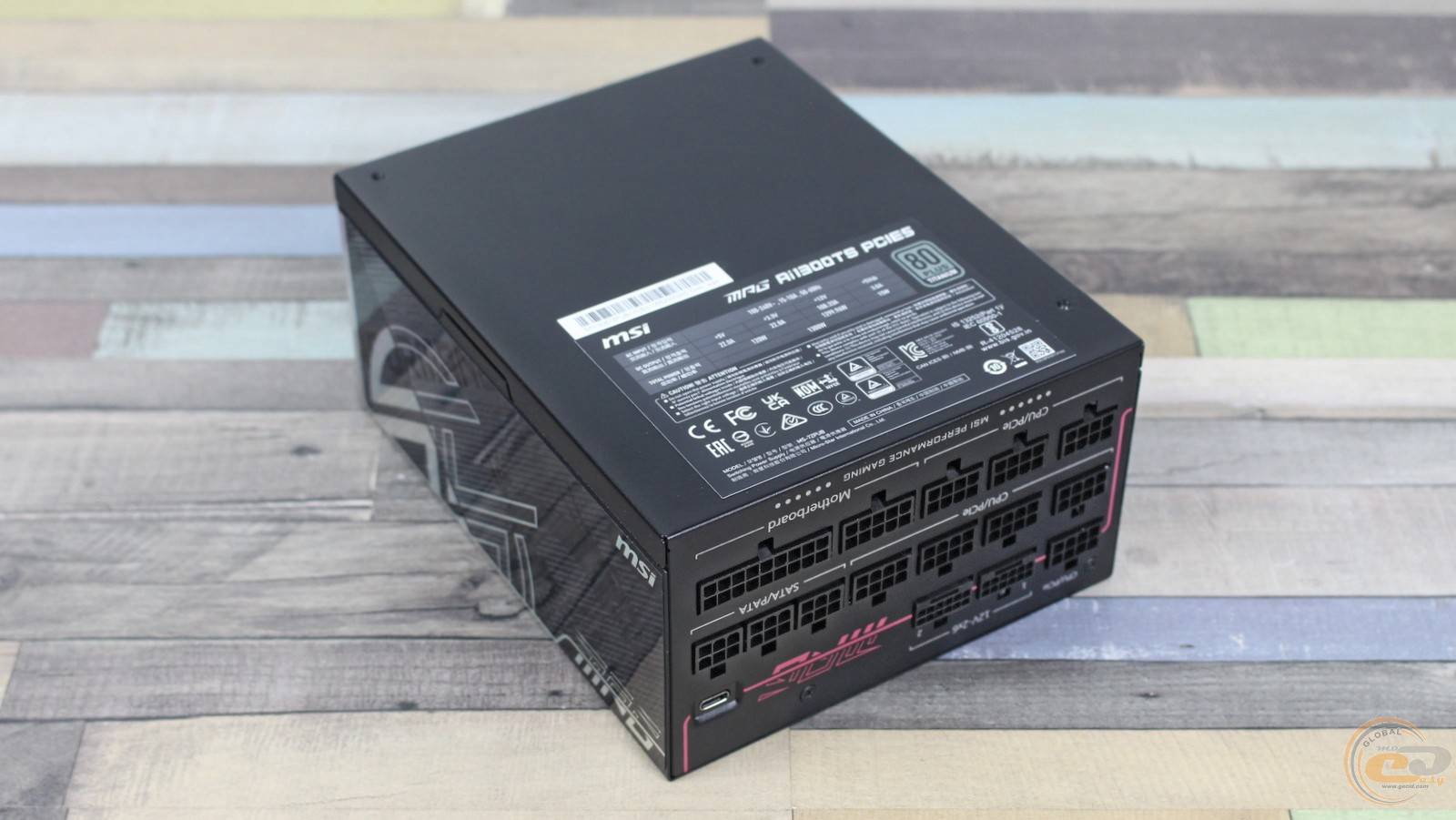

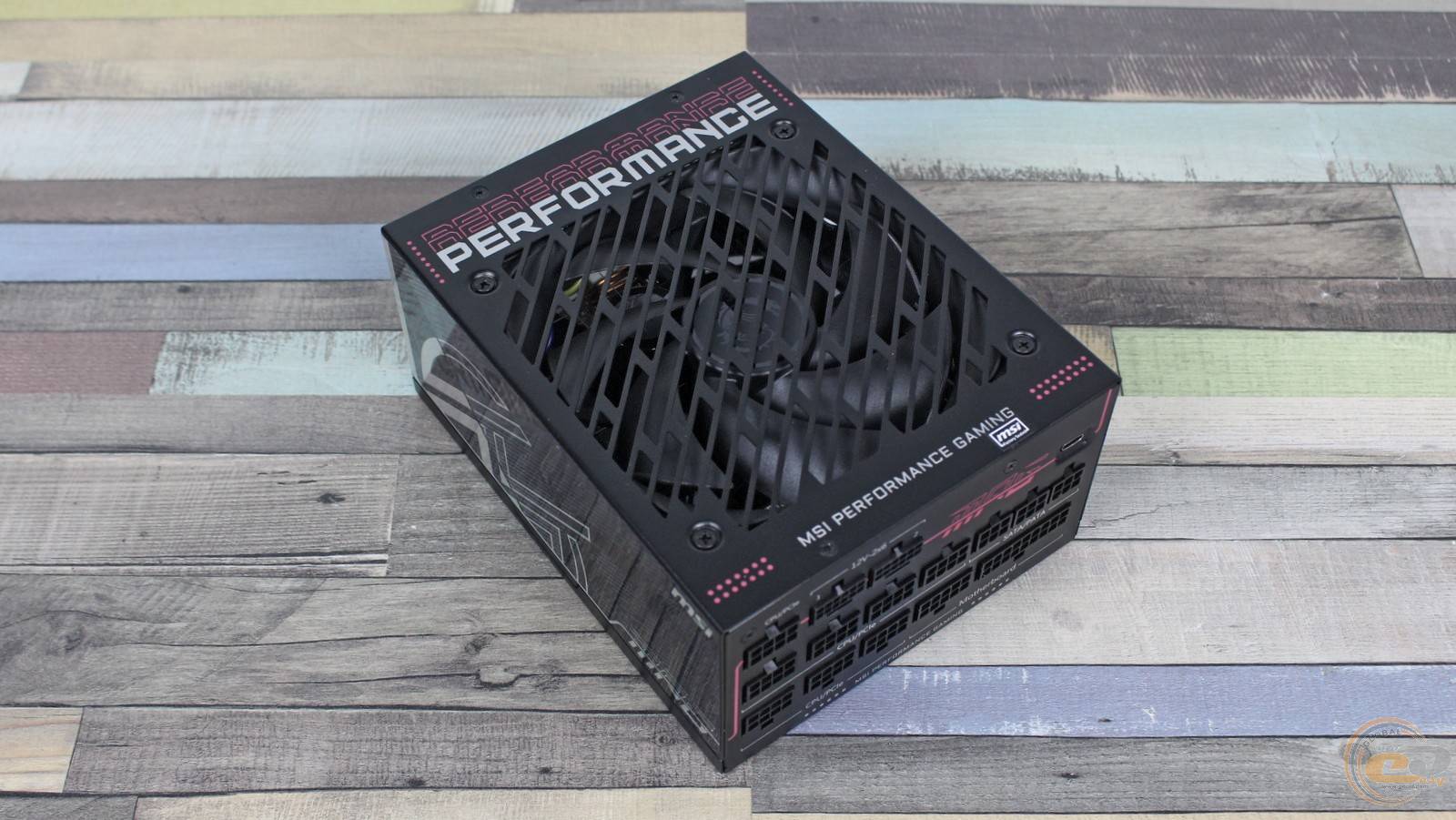

Блок живлення MSI MPG Ai1300TS PCIE5, як і 1600-ватна модель, отримав видовжений корпус розмірами 190 × 150 × 86 мм. Втім, більшість сучасних комп’ютерних корпусів середнього та вищого цінового діапазону без проблем зможуть розмістити такого велетня.

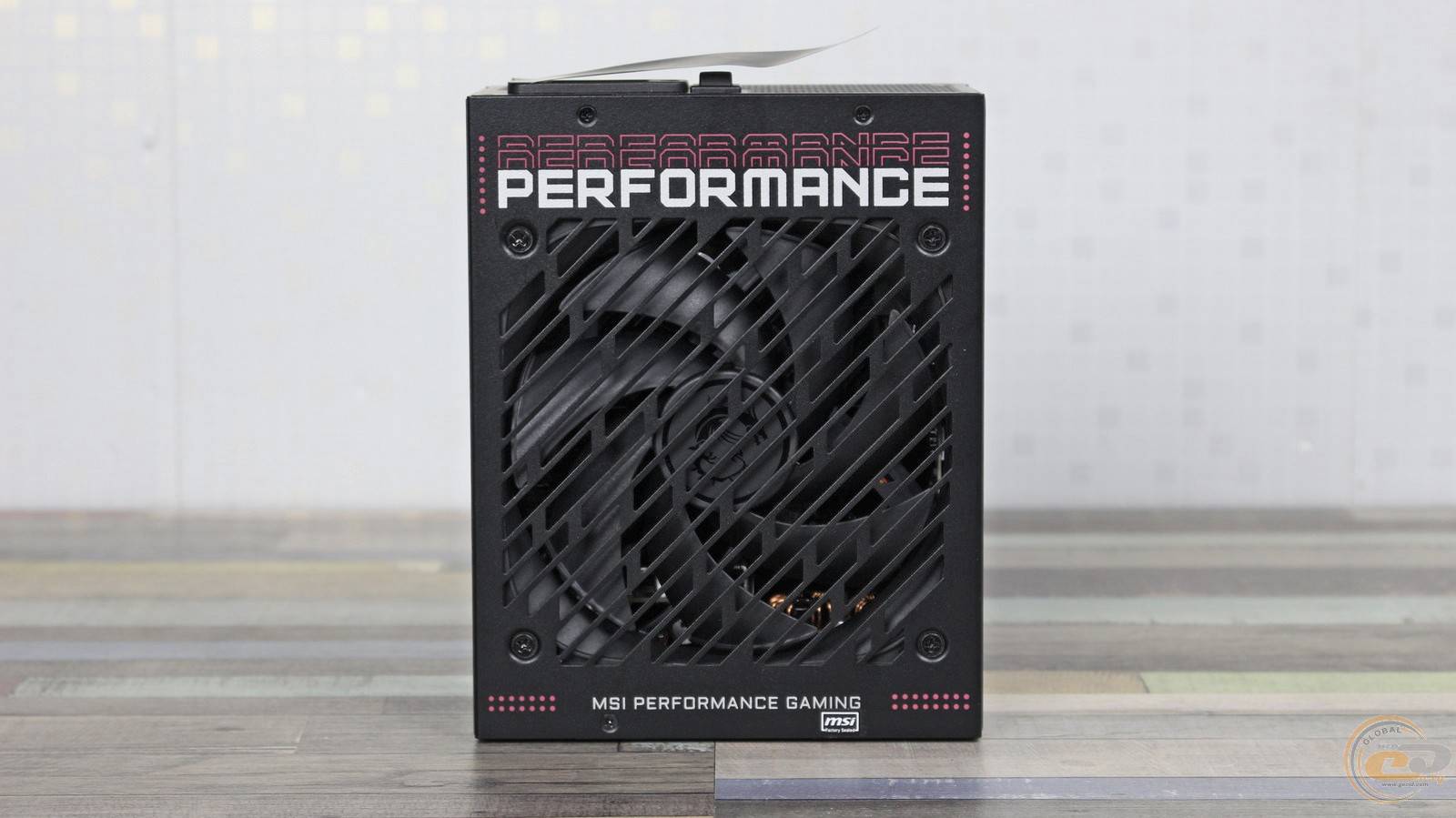

Загальний образ доповнюють видовжені вирізи над 135-мм вентилятором. Поруч розташовані білі та червоні акценти, а напис унизу розшифровує абревіатуру лінійки MSI MPG.

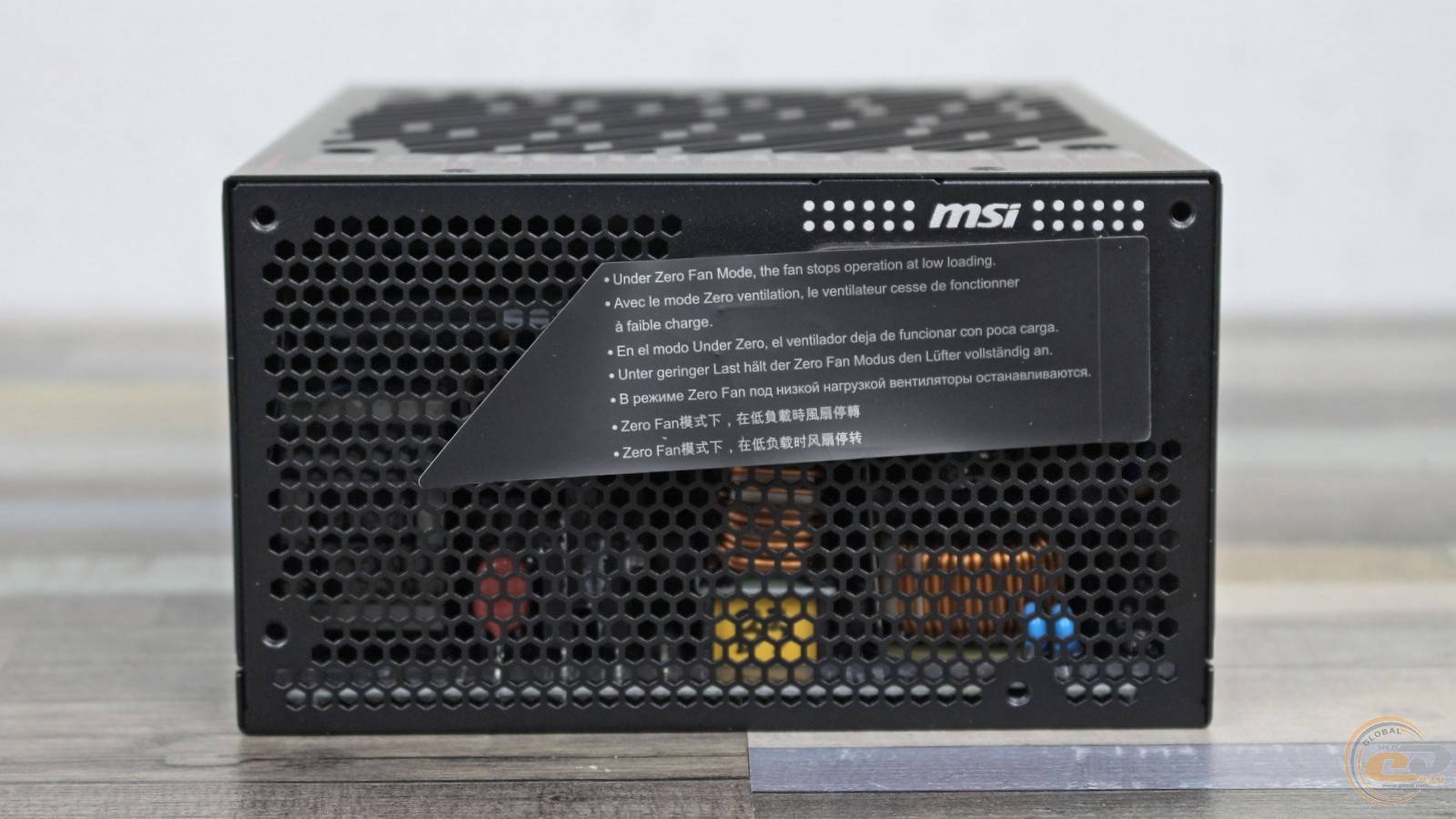

Наліпка на тильній панелі повідомляє, що в режимі Zero Fan при невеликому навантаженні вентилятор блока живлення зупиняється.

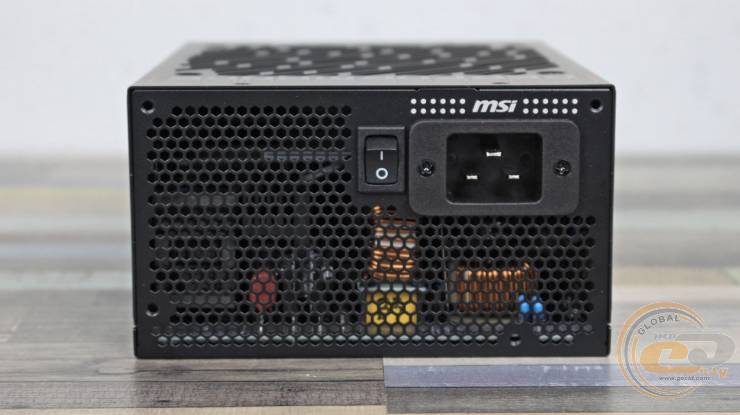

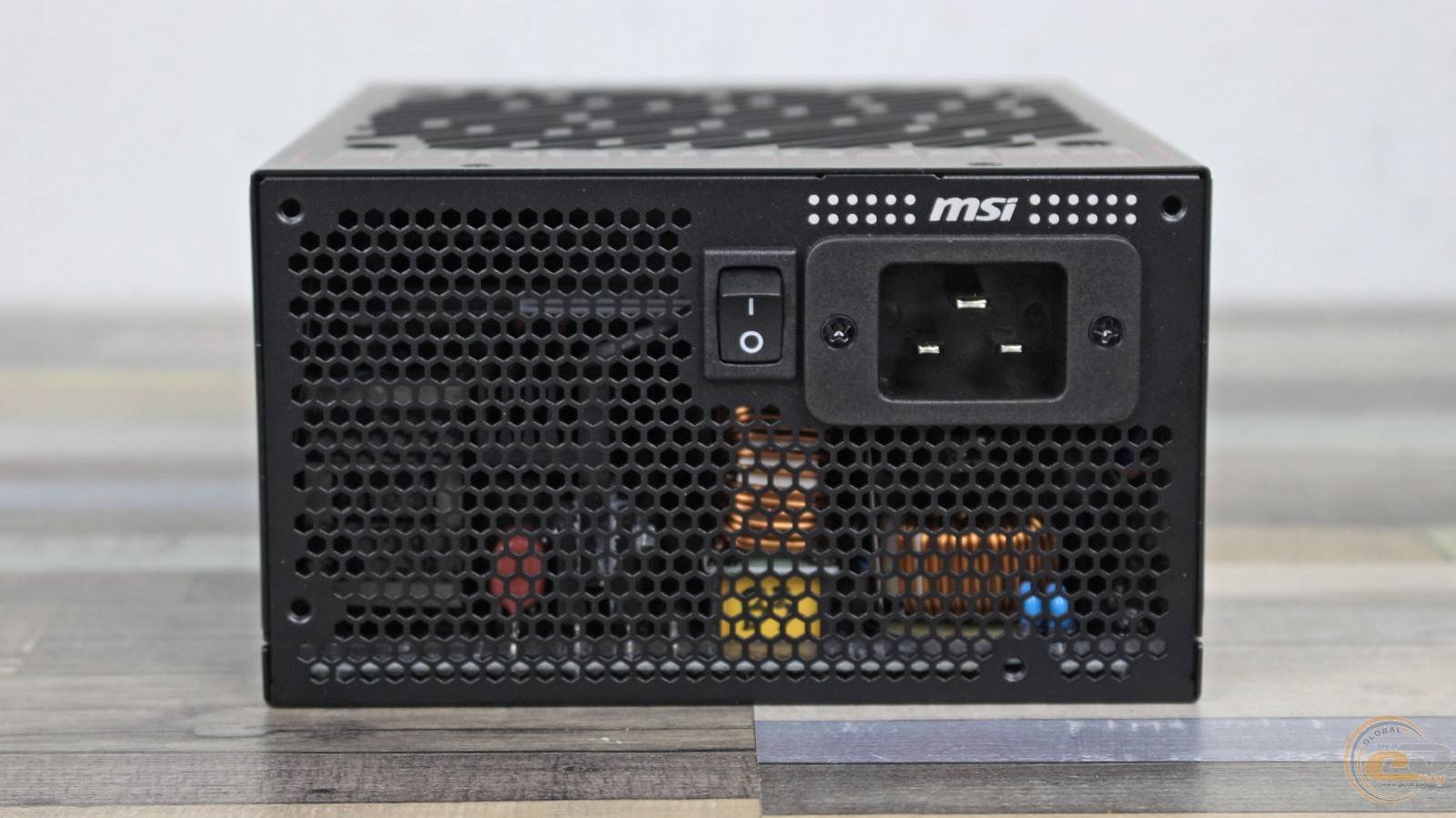

Під нею розташовані вимикач та великий роз’єм живлення IEC C20, розрахований на струм до 16 А у мережах 230 В. Для порівняння, звичний IEC C14 витримує до 10 А. Решту площі займають традиційні отвори-стільники для виведення нагрітого повітря.

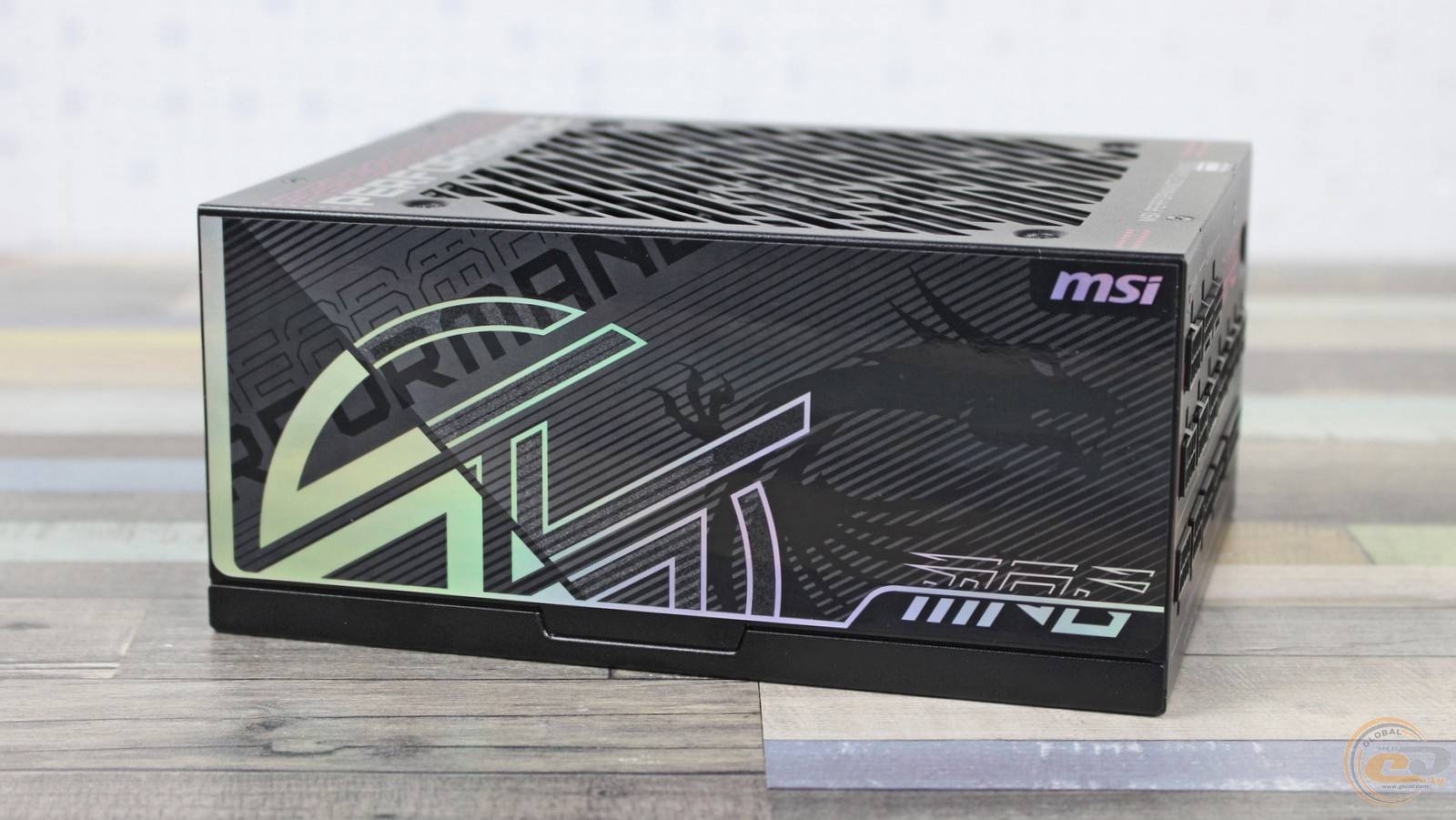

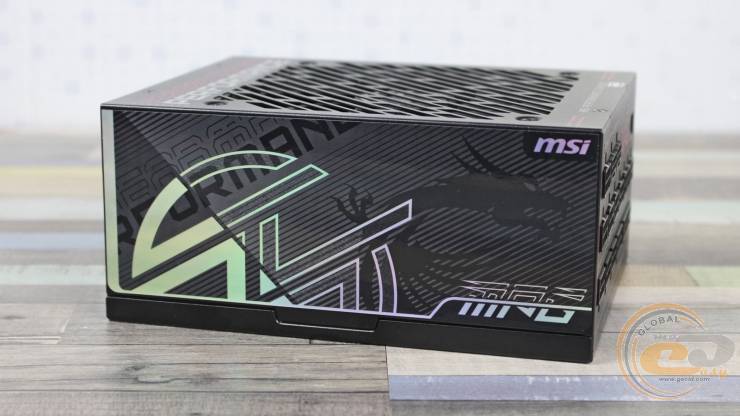

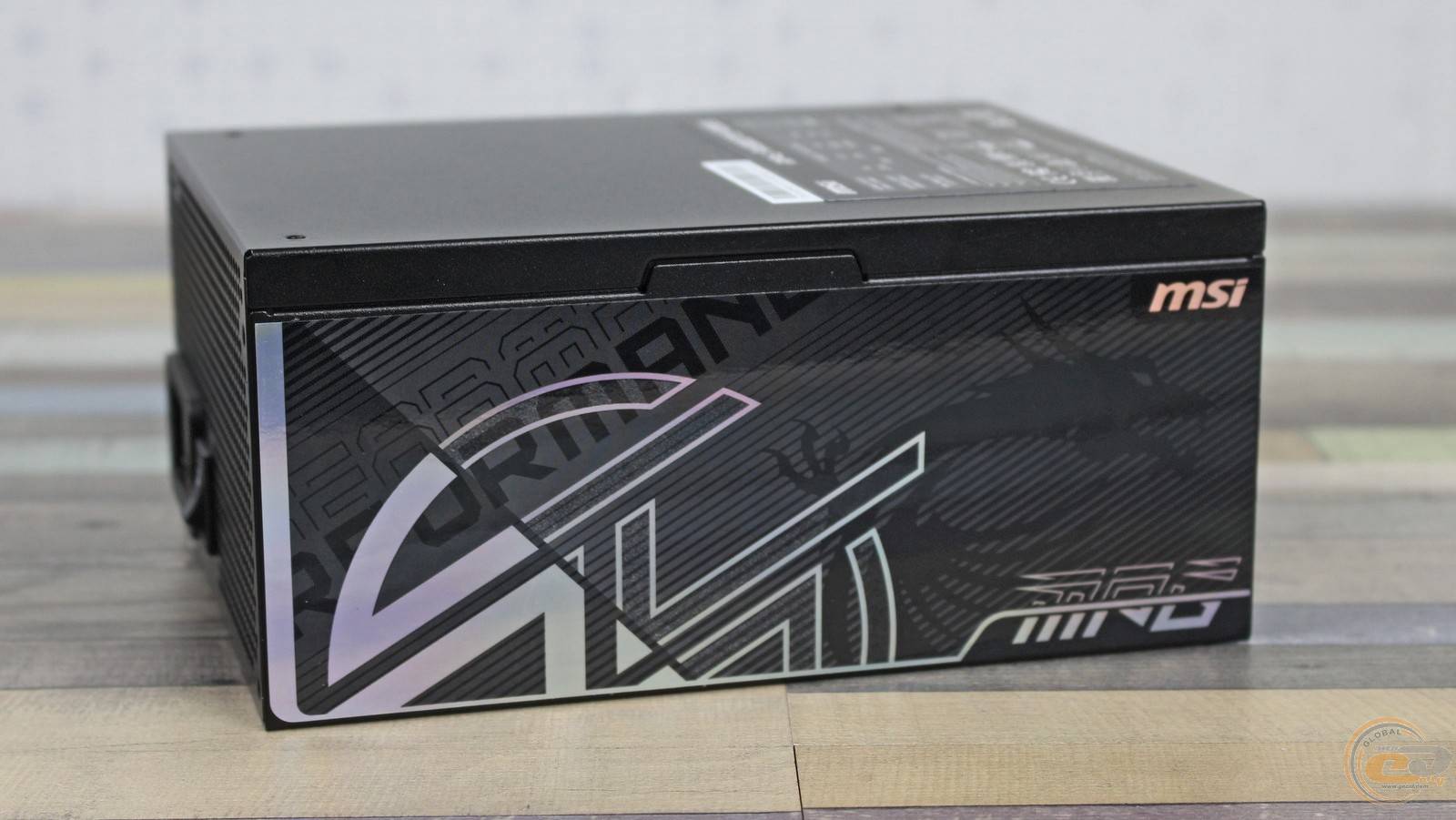

Обидві боковини мають глянцеве покриття з переливчастими елементами та фірмовим оформленням, що робить їх окрасою системи. До того ж зображення орієнтовані правильно незалежно від способу встановлення блока живлення.

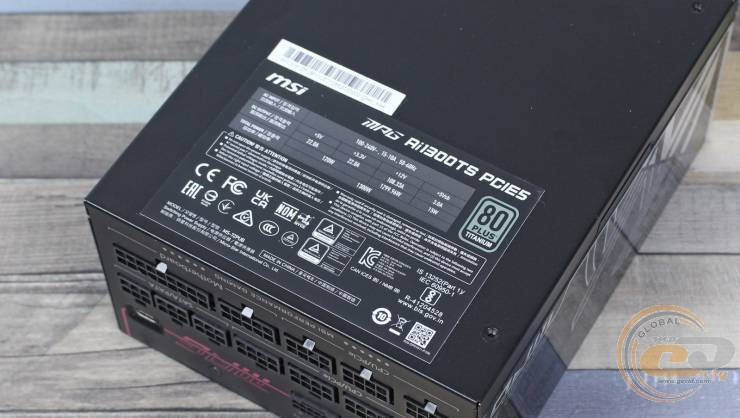

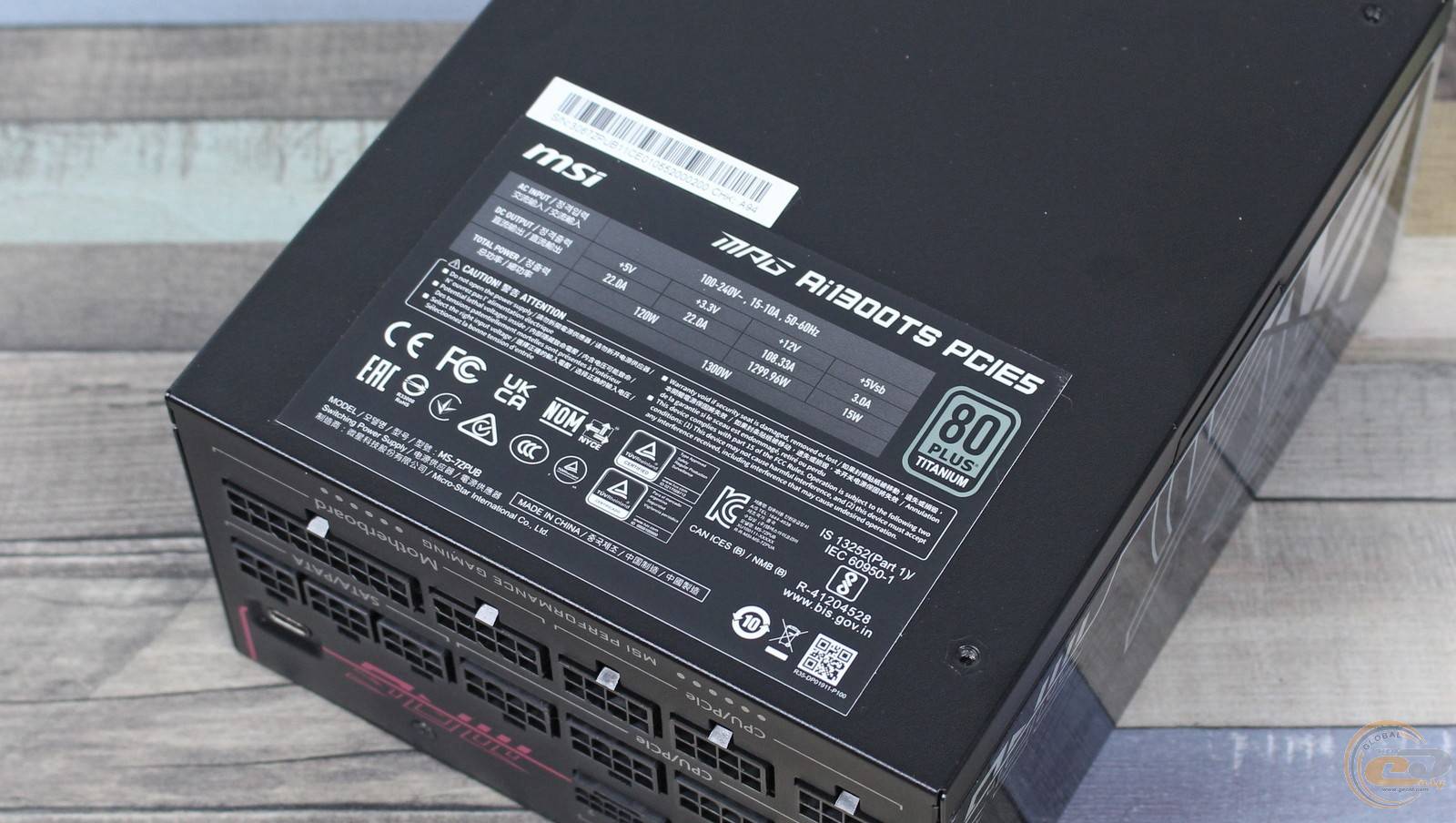

Електротехнічні показники MSI MPG Ai1300TS PCIE5 вказані на окремій етикетці. Єдина лінія +12В має потужність без малого 1300 Вт і практично дорівнює номінальній, що дуже добре. Молодші канали +3,3В і +5В мають сумарно 120 Вт або максимум по 22 А на кожен — також цілком звичні показники для топового пристрою. Доповнює перелічене логотип сертифікації «80 PLUS Titanium» та підтримка широкого діапазону вхідних напруг — від 100 до 240 В.

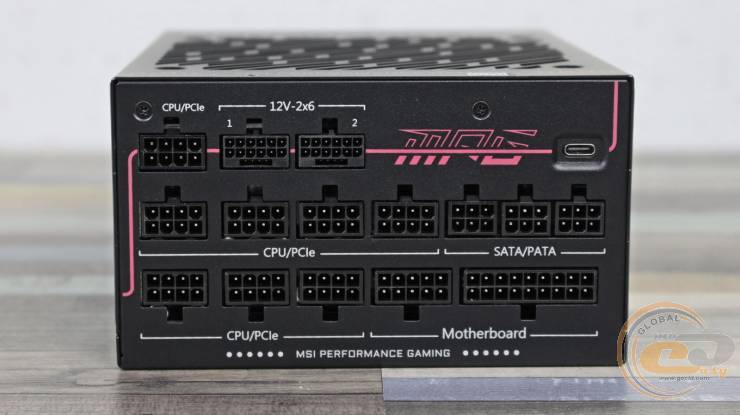

Вихідні кабелі відповідають UL-сертифікації. Усі вони модульні, набрані з круглих проводів в індивідуальному нейлоновому обплетенні та мають цілком достатню довжину. Пара 16-контактних PCIe 5.1 отримала ще й яскраві роз’єми з обох боків, а деякі інші — пластикові органайзери для охайного укладання.

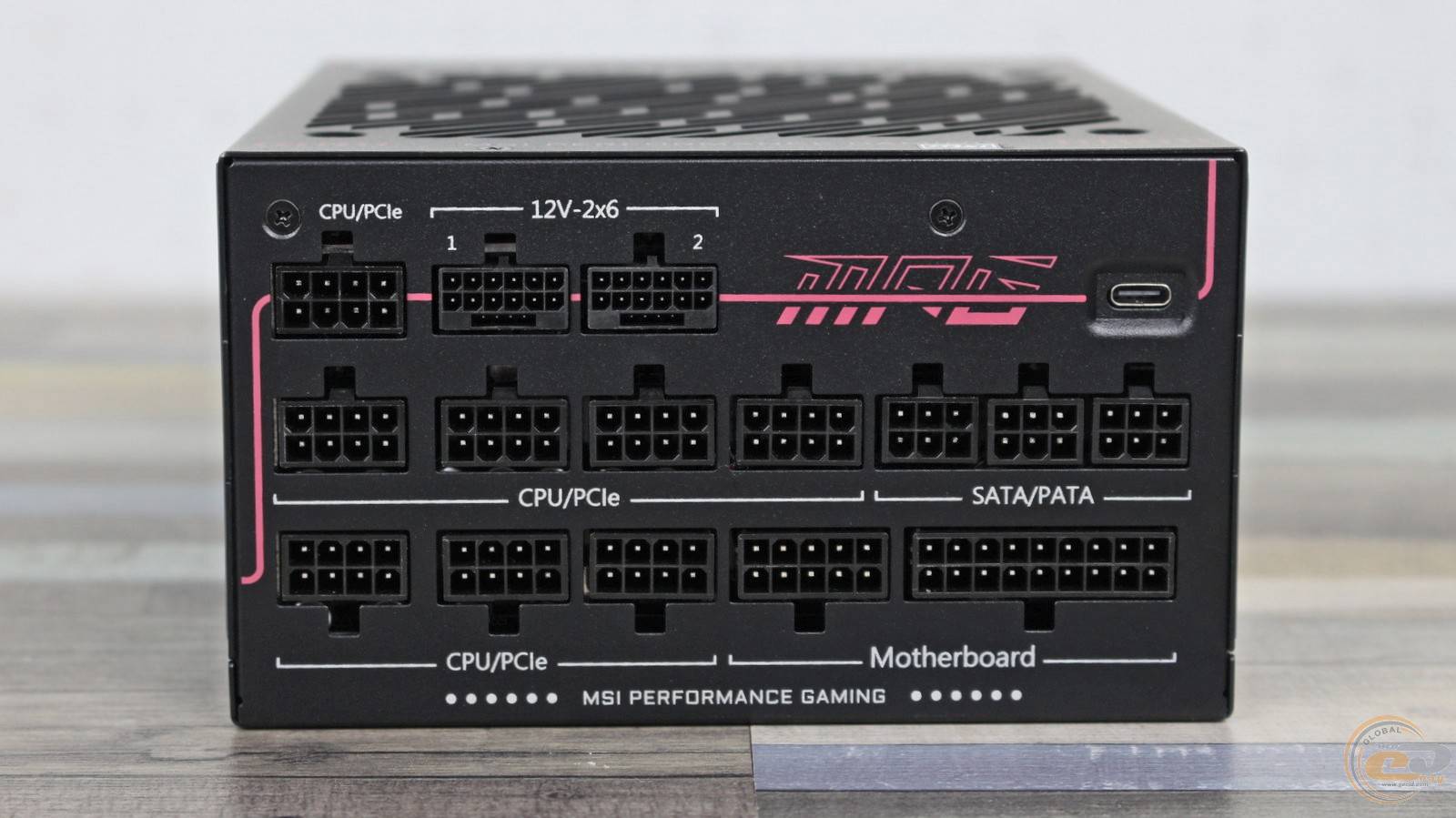

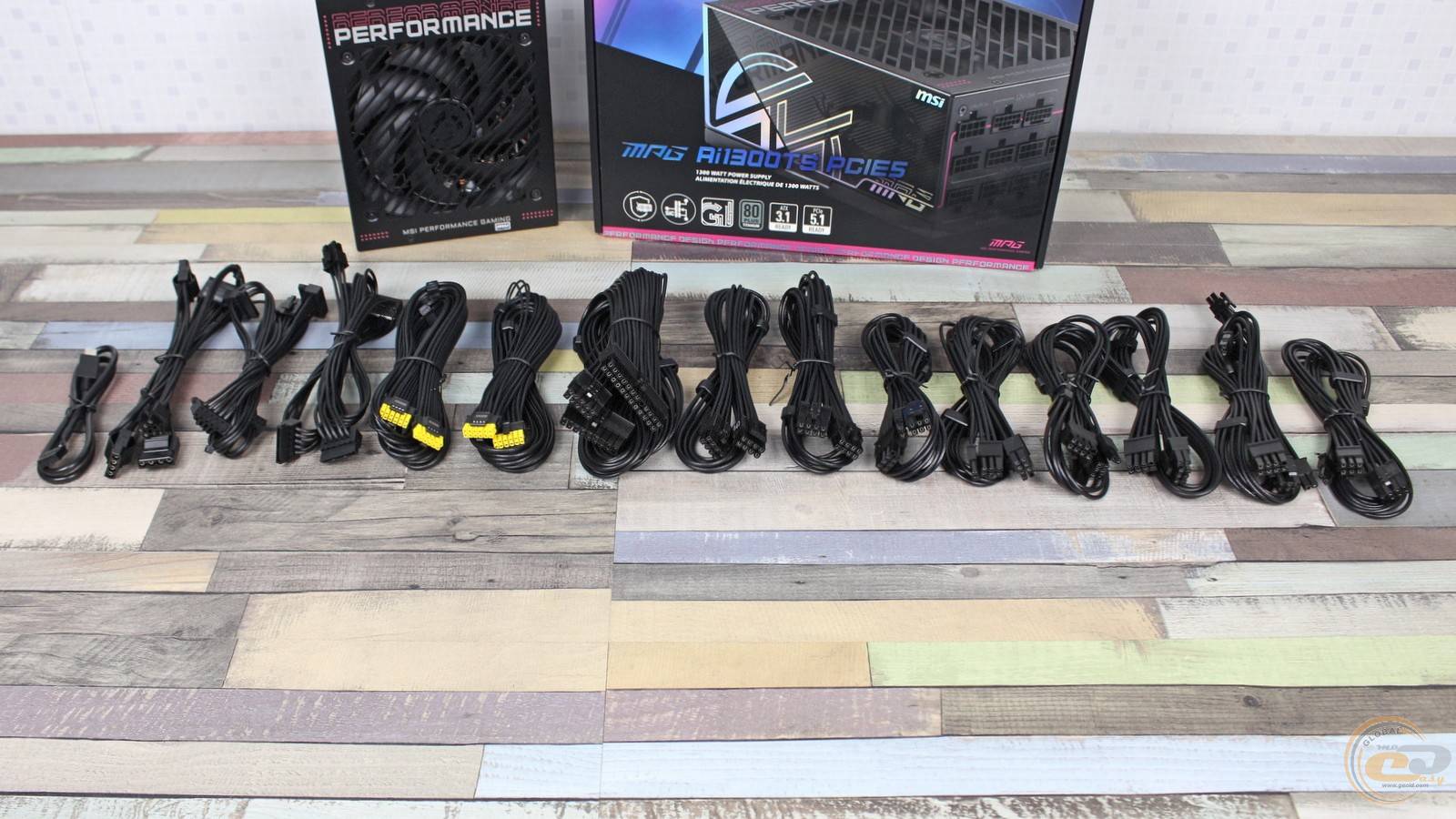

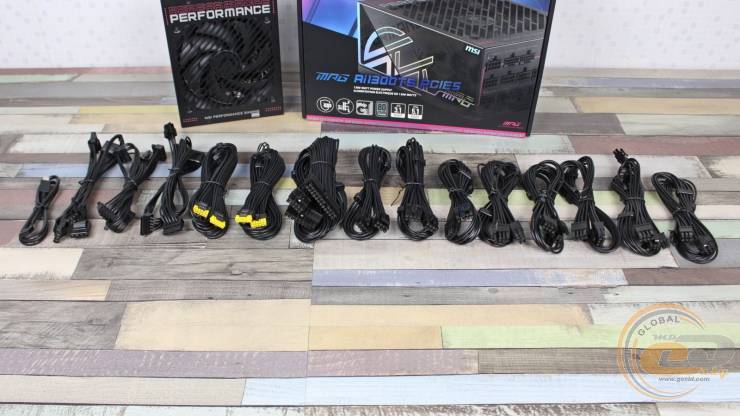

Ось так виглядає повна конфігурація кабелів:

Традиційний 20+4-контактний ATX доповнений парою 8-контактних ATX12V, один із яких розбірний — усе звично.

А от класичних 6+2-контактних PCIe тут аж сім, причому на шести окремих кабелях — саме стільки вихідних роз’ємів передбачено на корпусі блока живлення.

Також присутні два 600-ватні роз’єми PCIe 5.1 (12V-2×6), тож без проблем можна заживити навіть пару сучасних високопродуктивних відеокарт.

Для периферії маємо вісім SATA та чотири PATA на трьох окремих проводах.

Крім того, є USB Type-C, про призначення якого ми розповімо дещо пізніше.

Для безпомилкового під’єднання кабелів роз’єми мають підписи, різну форму та кількість контактів.

Внутрішня будова

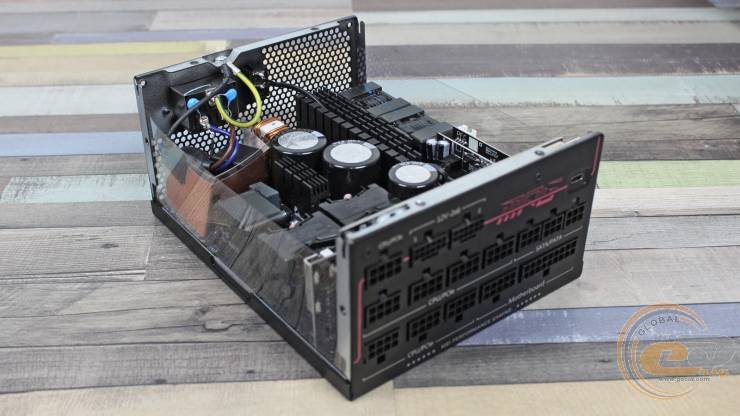

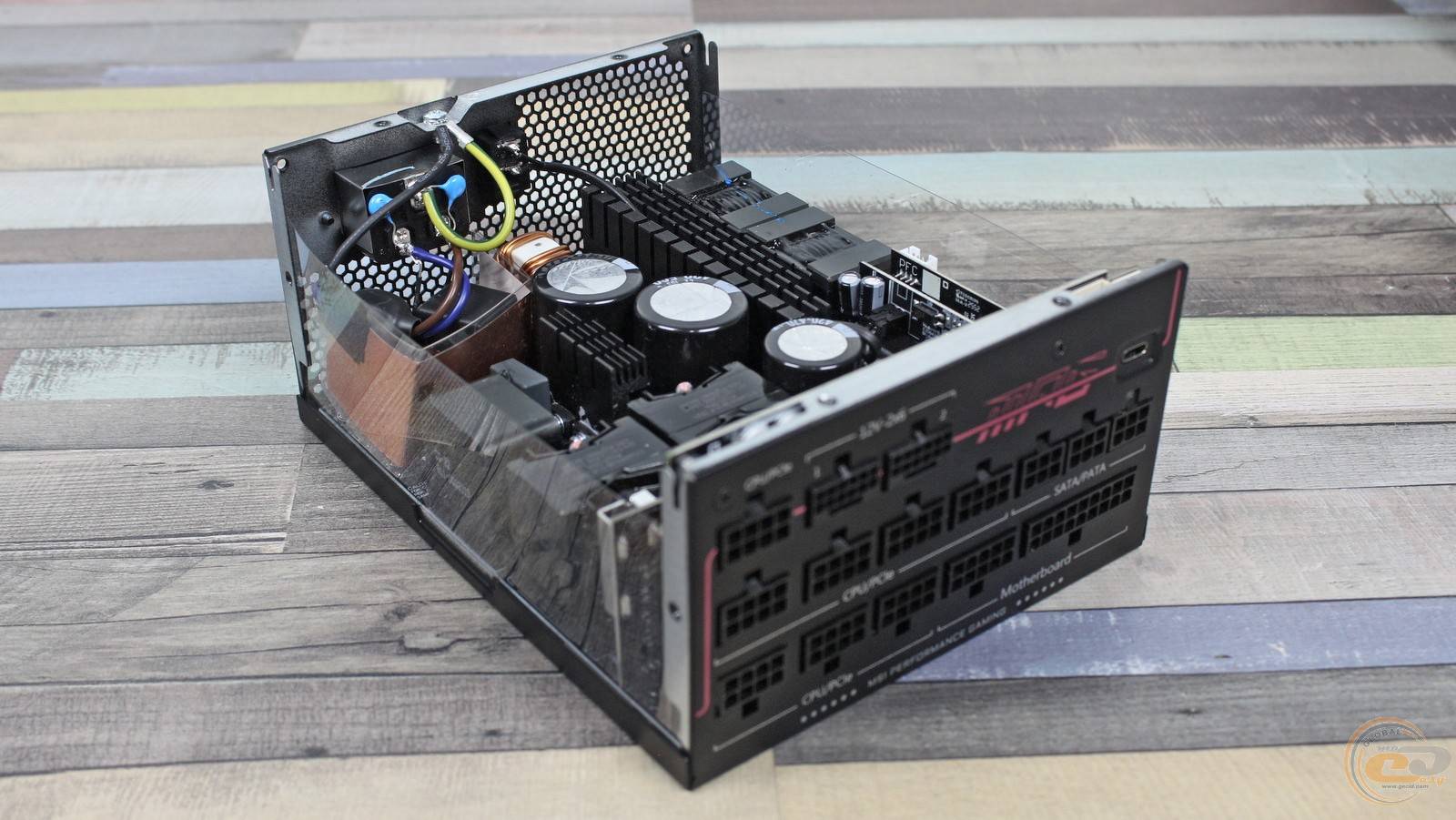

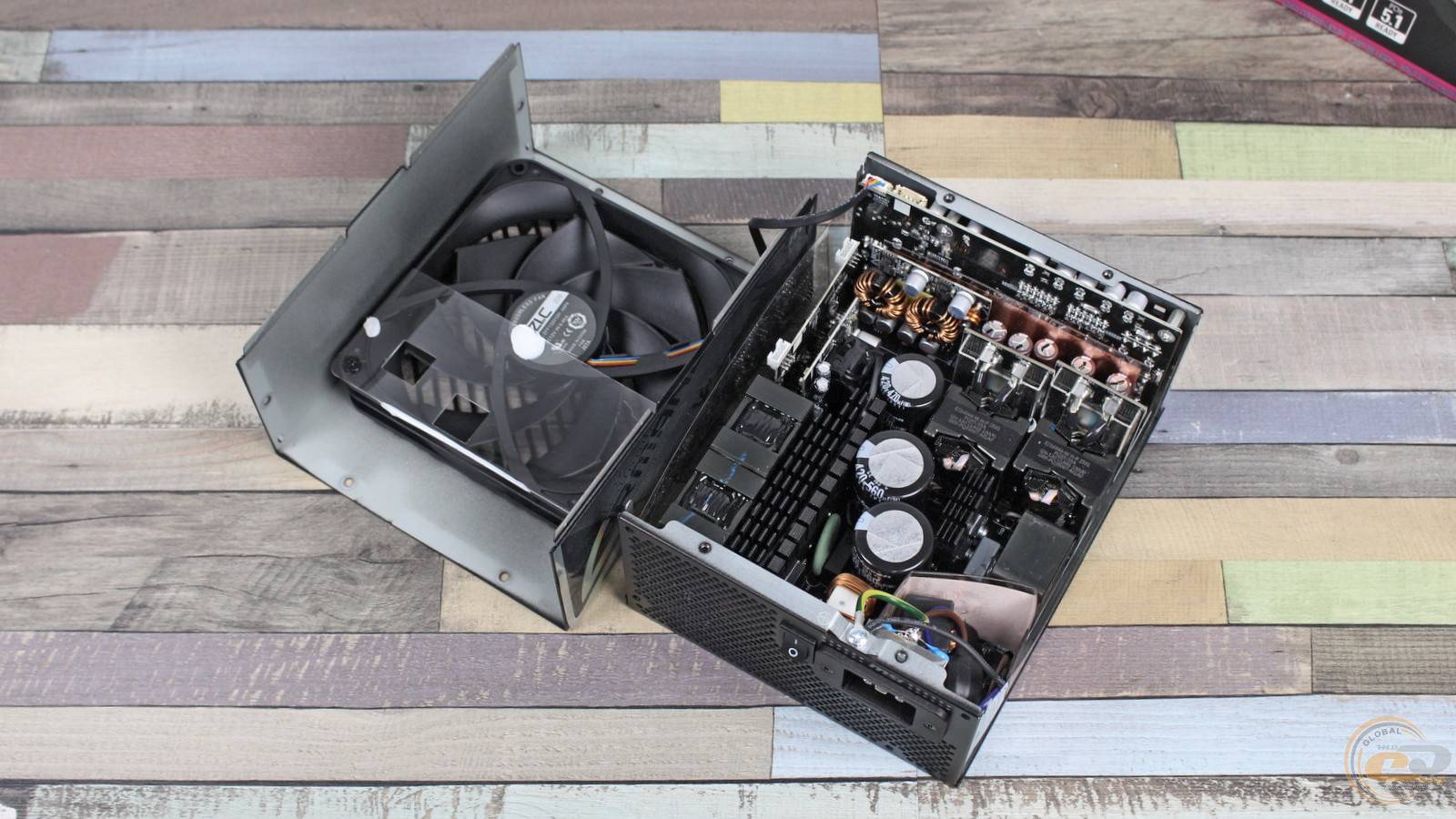

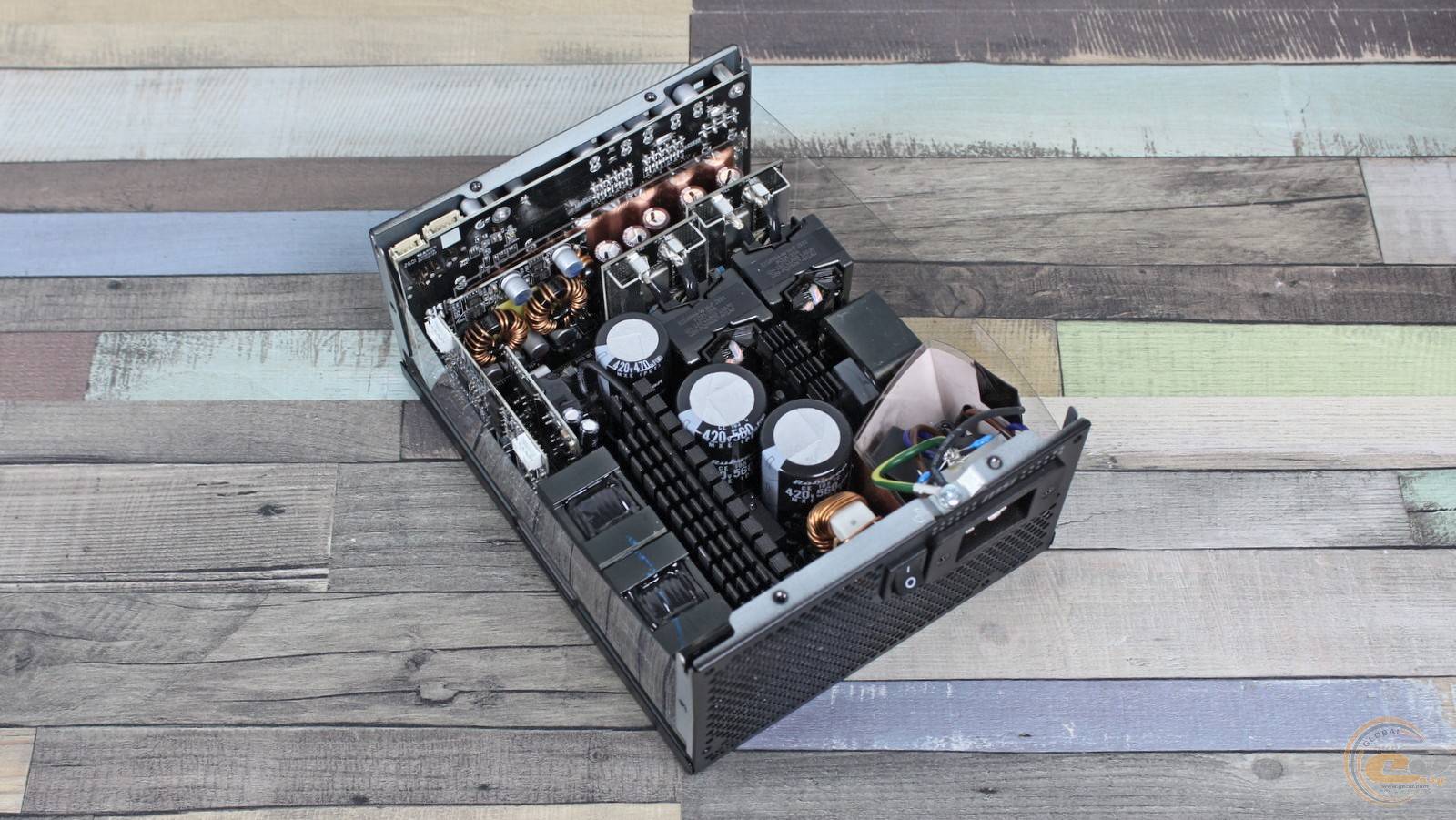

Хоча зовнішність MSI MPG Ai1300TS PCIE5 виглядає доволі неординарною, всередині пристрій має не менше цікавих особливостей.

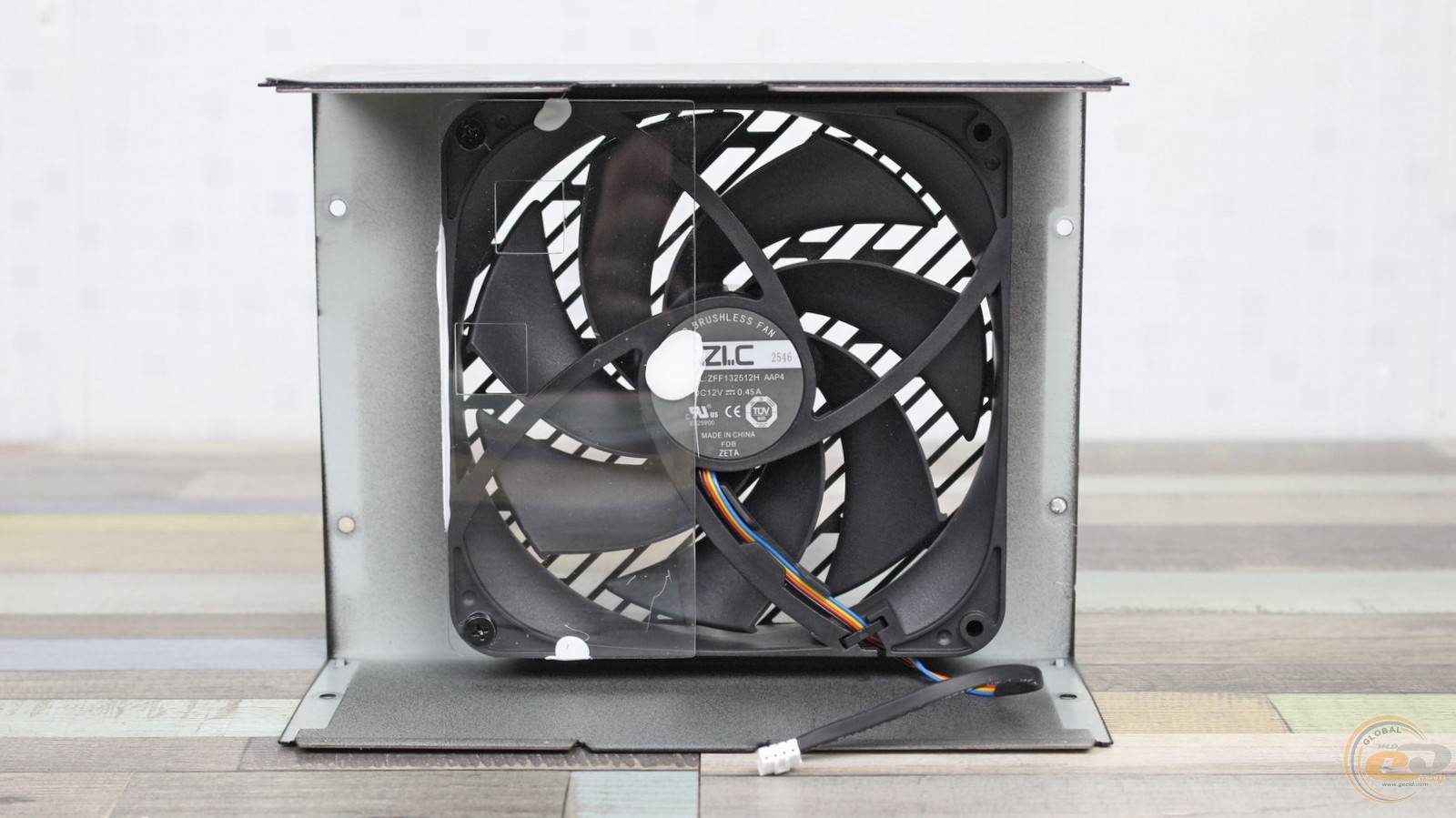

7-лопатевий вентилятор ZLC ZFF132512H ми вже зустрічали у блоці живлення MSI MAG A850GLS PCIE5. Це модель на основі надійного і тихого гідродинамічного підшипника, яка споживає до 5,4 Вт (12 В при 0,45 А).

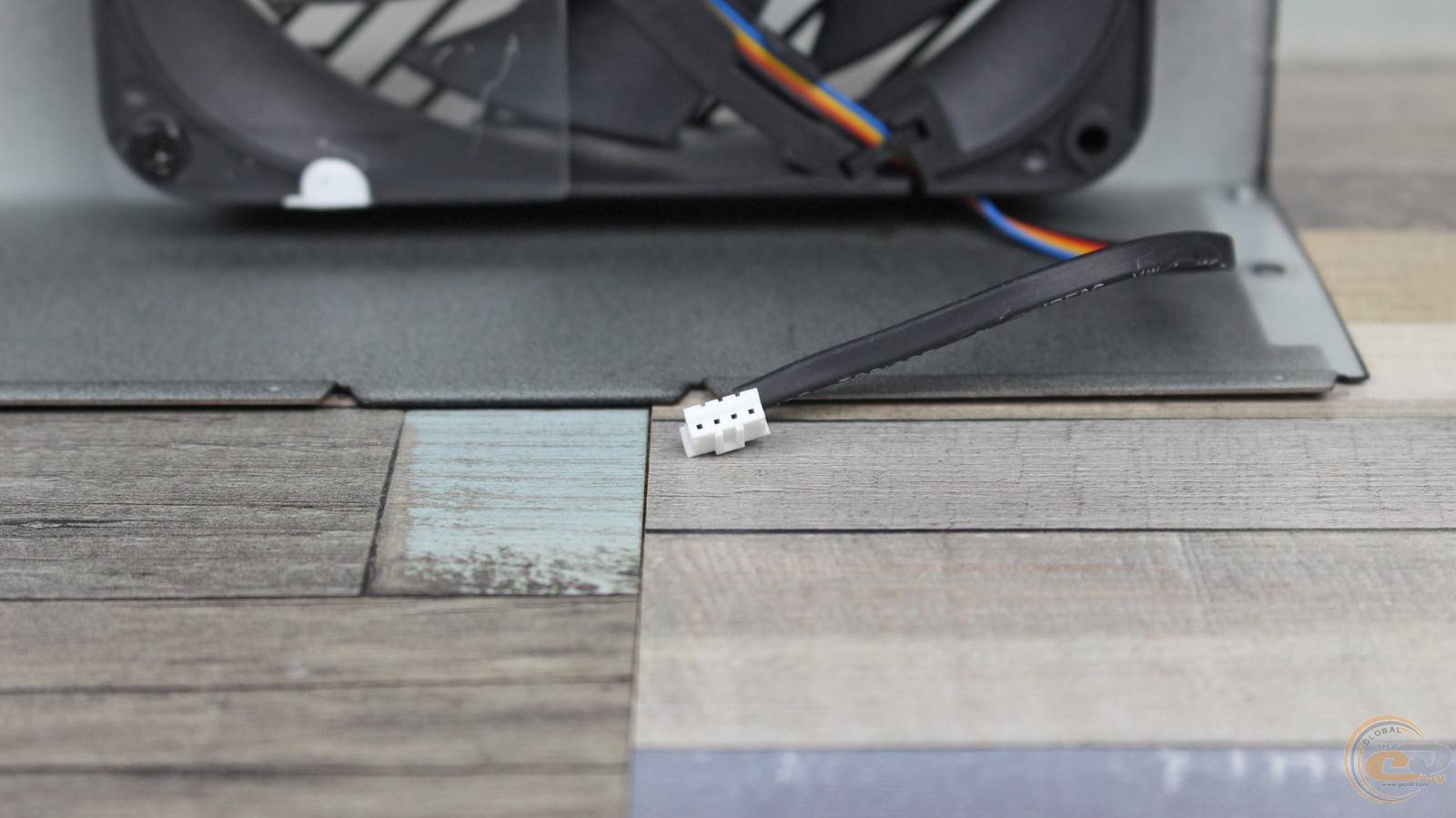

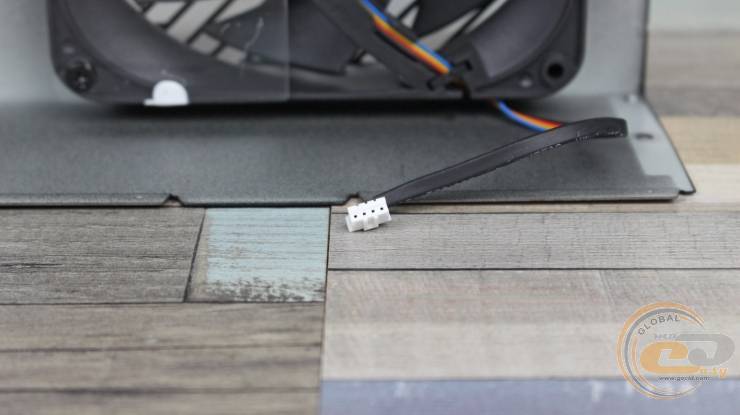

Тут для його під’єднання використовується 4-контактний конектор замість 3-пінового, що дає змогу моніторити швидкість обертання.

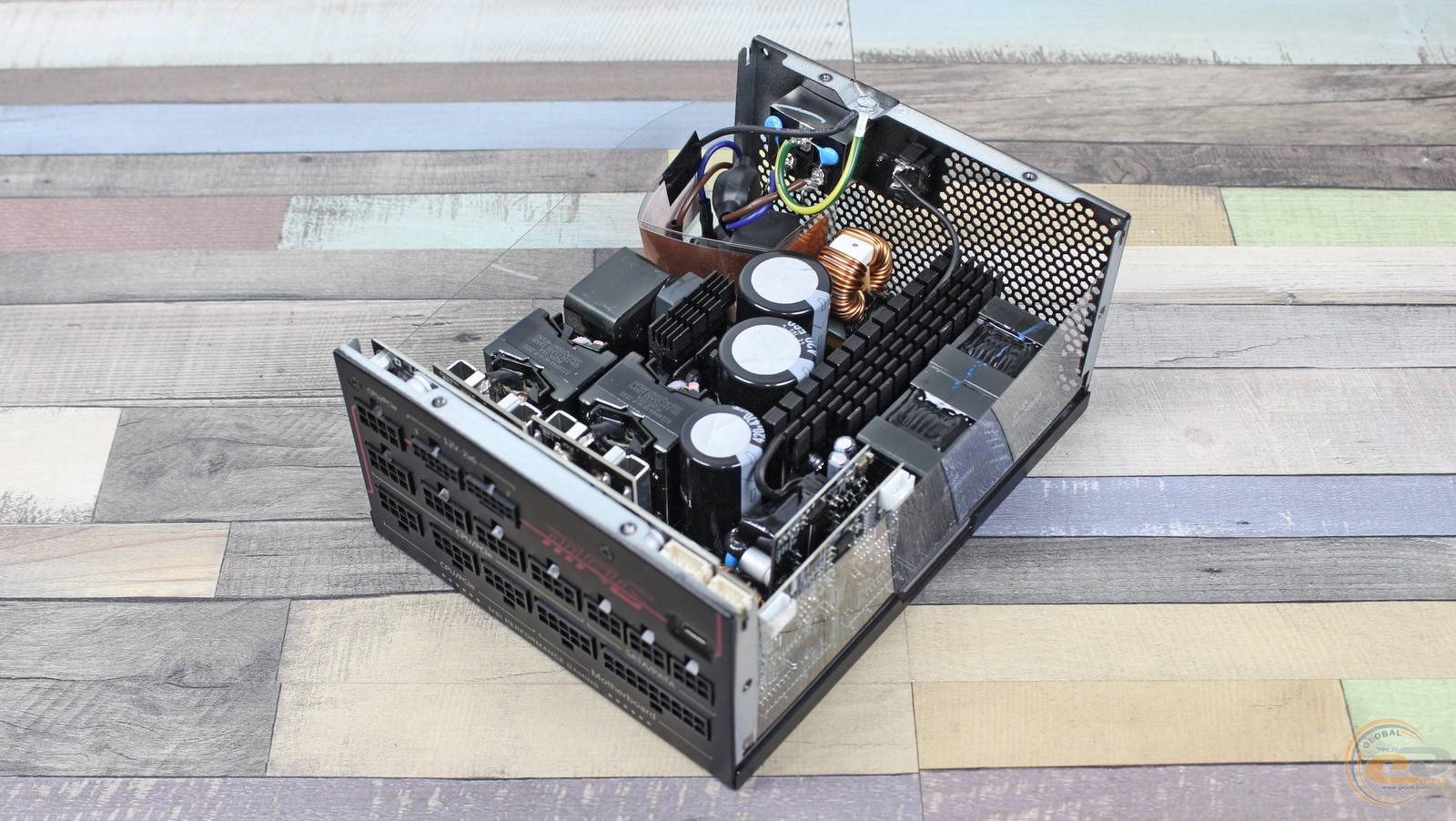

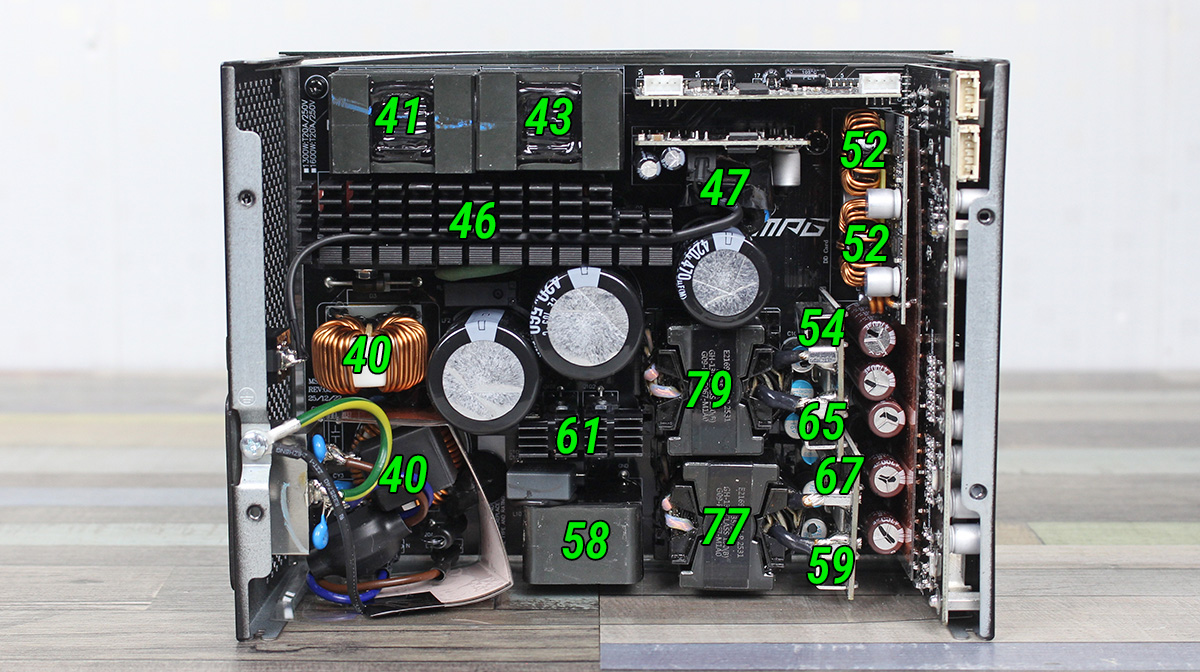

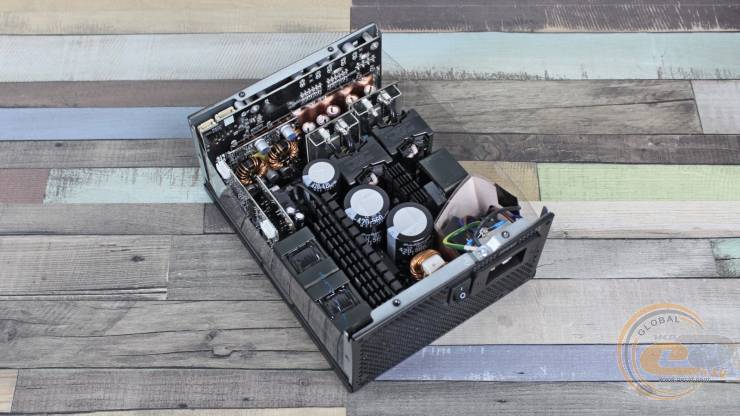

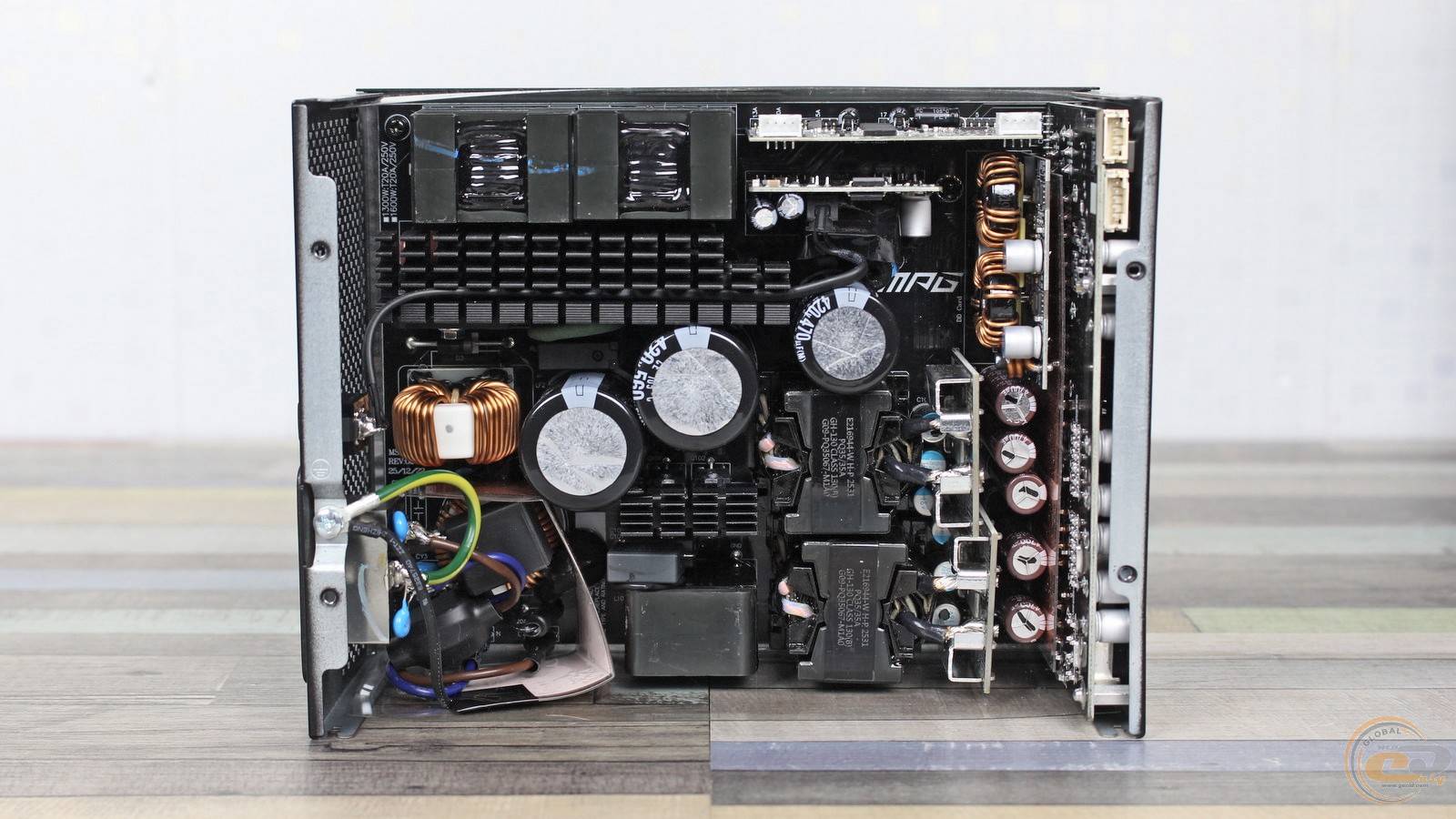

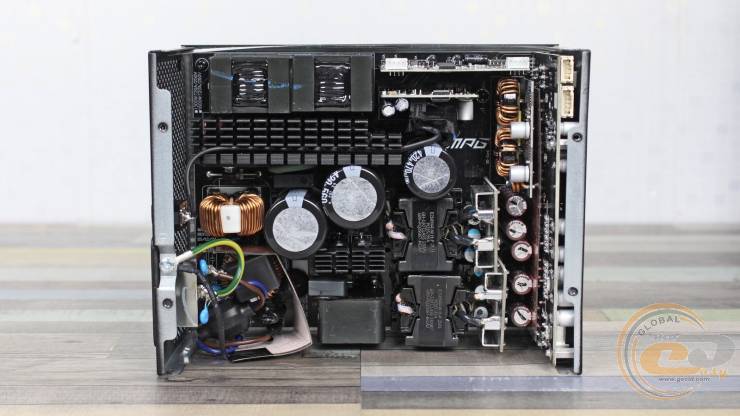

Що ж до схемотехніки, то всередині 1300-ватного «титанового» блока живлення не так просто роздивитися деталі. Втім, далі поділимося тим, що нам вдалося побачити.

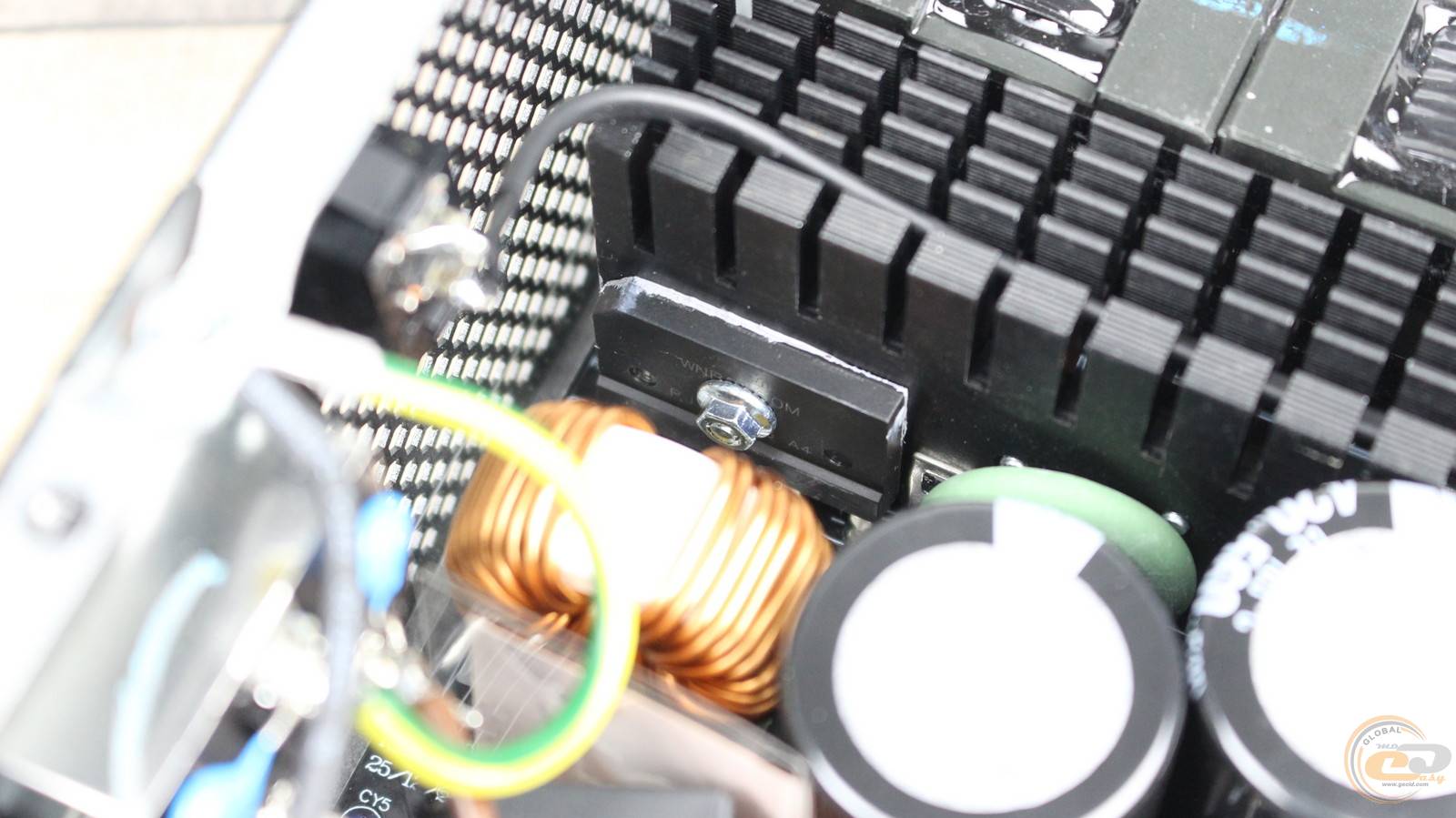

Усі елементи вхідного фільтра на місці: X- та Y-конденсатори, пара котушок, плавкий запобіжник та варистор. Частина цих компонентів прикрита додатковим екраном.

Діодні мости WeEn WNB2560M розраховані на струм до 25 А й закріплені з обох боків габаритного радіатора. Поруч розпаяні терморезистор та реле, які захищають від високих пускових струмів.

Чимало місця займають одразу два дроселі APFC. А силові елементи цього вузла, також зібрані у подвійному виконанні, закріплені на охолоджувачі.

На платі по-сусідству розташувалися одразу два резонансні контролери від відомого американського виробника Texas Instruments UCD3138A. Тут же бачимо пару електролітичних конденсаторів від японської компанії Rubycon.

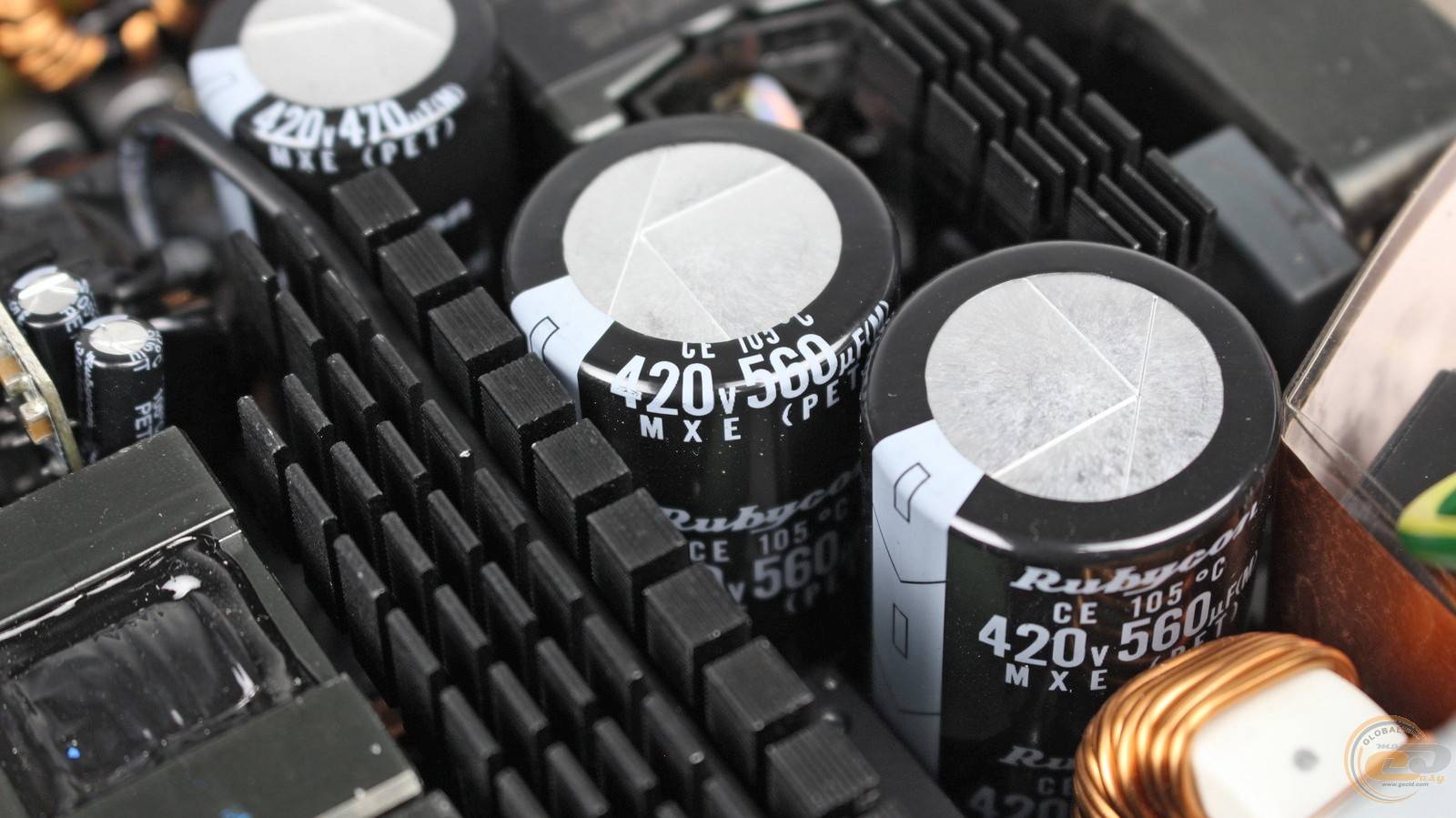

Саме вона виготовила і всі три вхідні ємнісні елементи. Ці «бочки» мають загальну ємність 1590 мкФ (2 х 560 мкФ + 1 х 470 мкФ), що є дуже високим значенням для 1300-ватника. До того ж це високотемпературні рішення, що сприяє їх тривалій експлуатації.

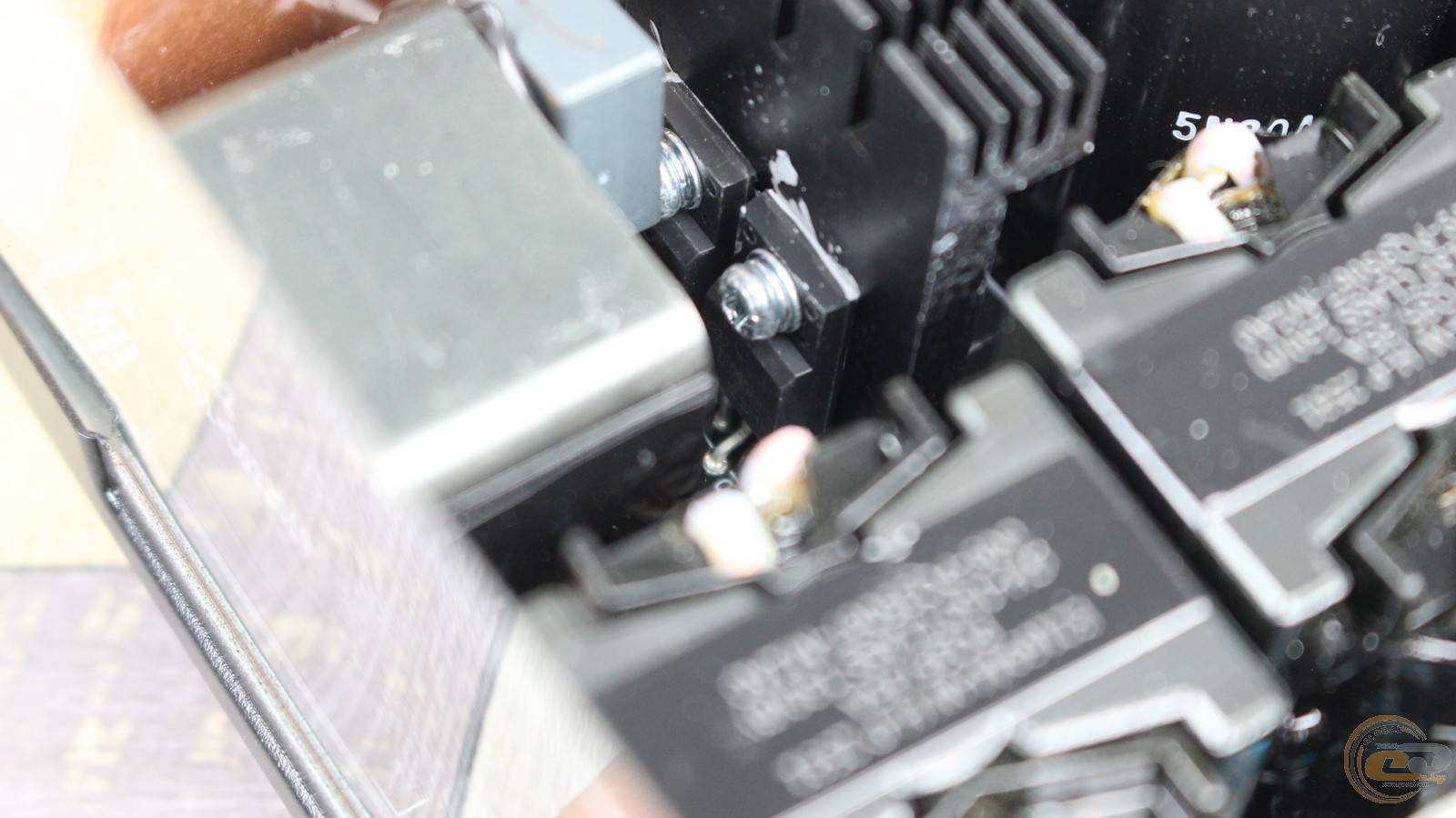

Окремий радіатор виділений для чотирьох транзисторів від американської компанії Alpha & Omega, які є ключами високоефективної повномостової схеми (full bridge) з резонансним перетворювачем (LLC).

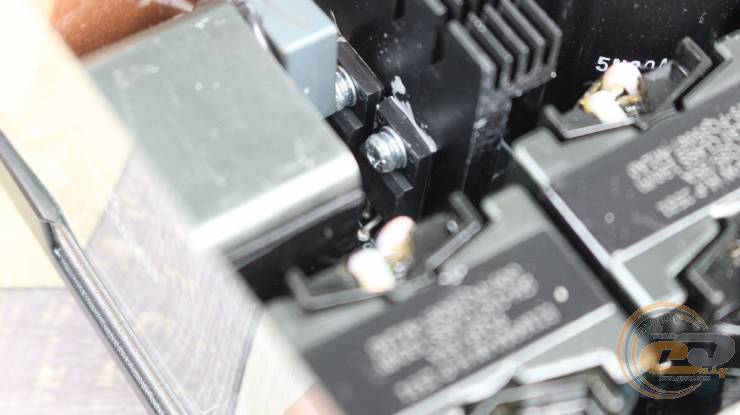

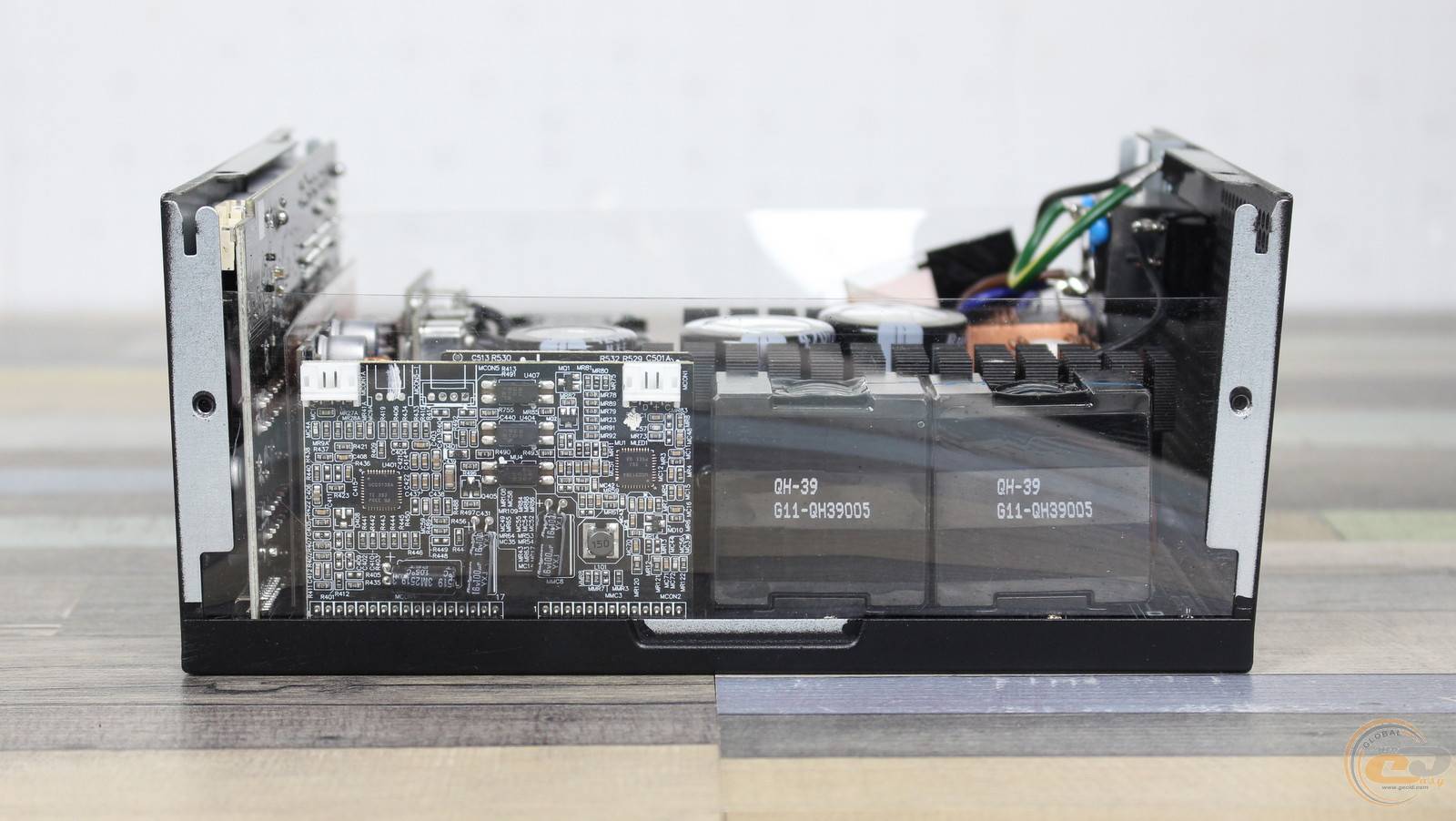

Далі розташовані два трансформатори та пара вертикальних плат синхронного випрямляча MSI MPG Ai1300TS PCIE5, де формується напруга +12В.

Виробник згадує про використання у блоці SiC MOSFET — польових транзисторів із карбіду кремнію, які відрізняються високою ефективністю, здатністю працювати при більших напругах і температурах та меншими втратами енергії порівняно з кремнієвими аналогами.

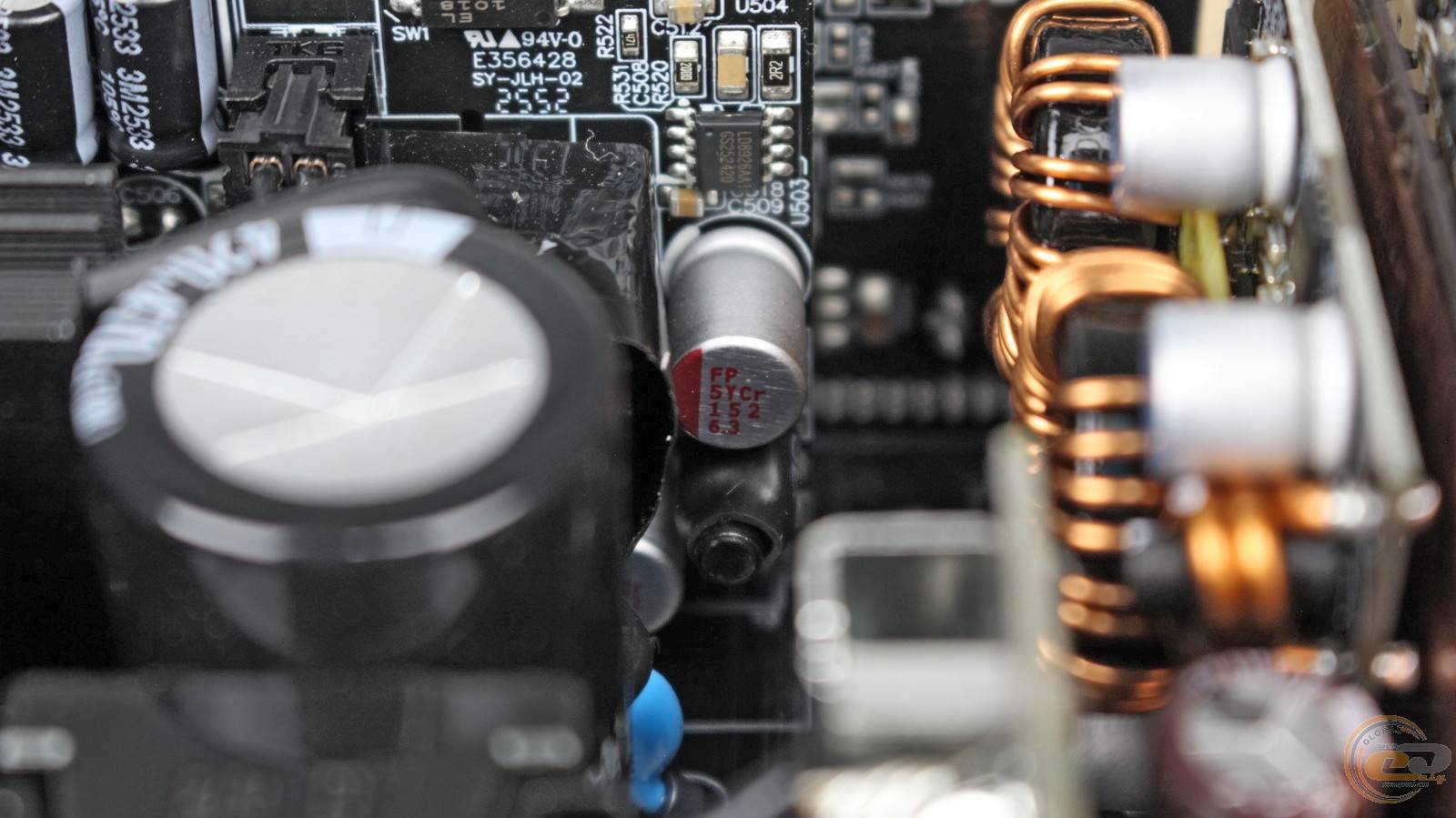

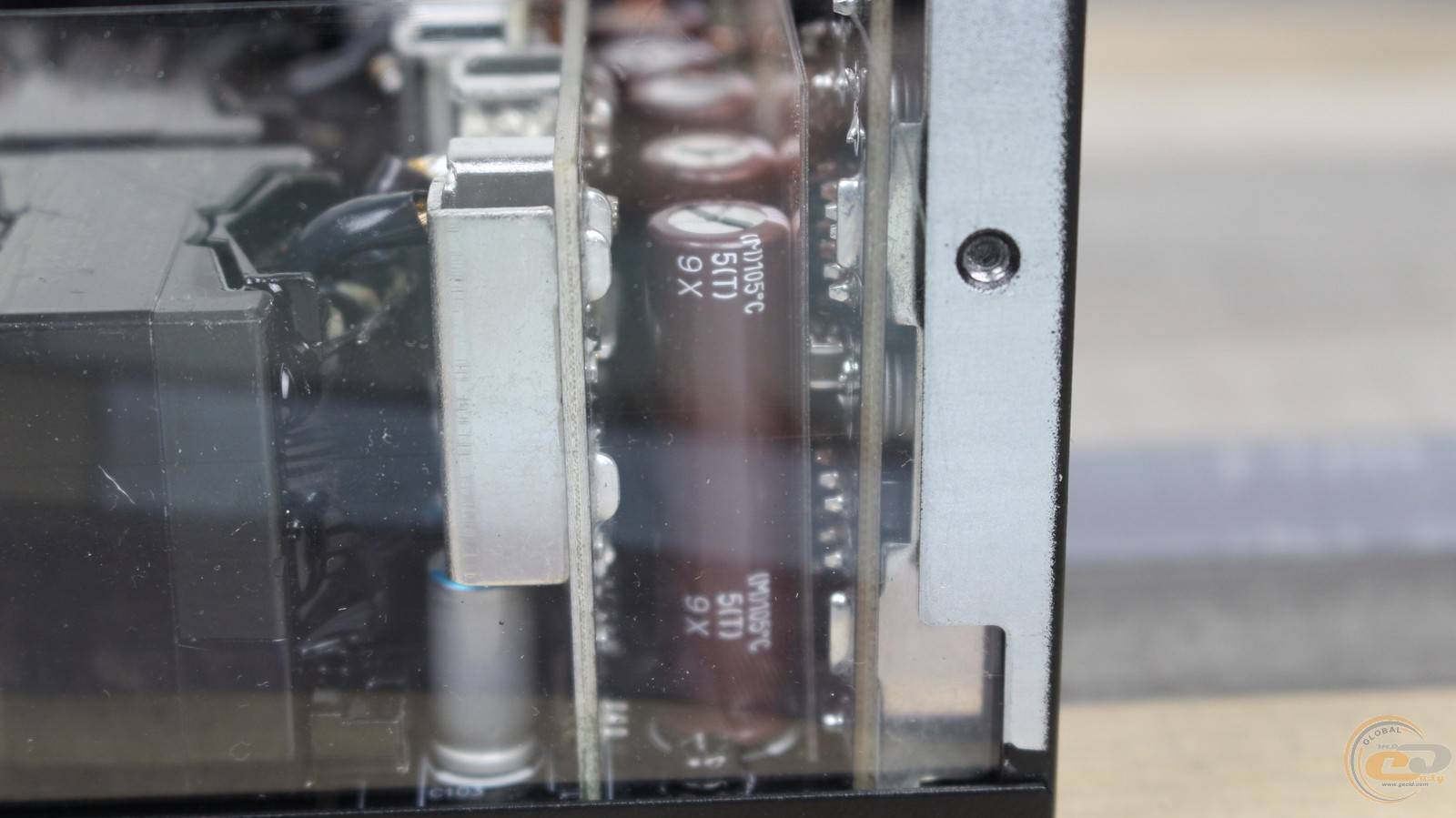

Поруч розпаяні надійні твердотілі конденсатори та японські високотемпературні електроліти Nippon Chemi-Con.

Аналогічні елементи використовуються й в інших вузлах пристрою. Тож не дивно, що гарантія на пристрій становить цілих 12 років — за цей час комп’ютер змінить кілька поколінь процесорів та відеокарт.

Молодші канали +3,3В і +5В утворюються завдяки DC-DC-перетворювачам, складові яких розміщені на окремій дочірній платі. А найбільша за розмірами плата містить конденсатори вузла фільтрації та вихідні роз’єми. Струм від основної PCB до неї передається по струмопровідних доріжках, а не за допомогою дротів, як це часто буває у відносно недорогих пристроях.

На додачу блок живлення отримав повний набір захистів:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за потужністю (OPP);
• від перевантаження за струмом кожного каналу (OCP);
• від перегрівання (OTP);
• від сплесків пускових струмів (SIP).

Крім того, виробник згадує про захист FAN SAFEGUARD, що визначає несправність вентилятора й подає звуковий сигнал-попередження.

А ще один важливий захист ми розглянемо далі — для його реалізації необхідне під’єднання блока живлення за допомогою роз’єму USB Type-C до внутрішньої USB-колодки. Саме після цього відкривається доступ до програмних можливостей.

Програмне забезпечення MSI Center

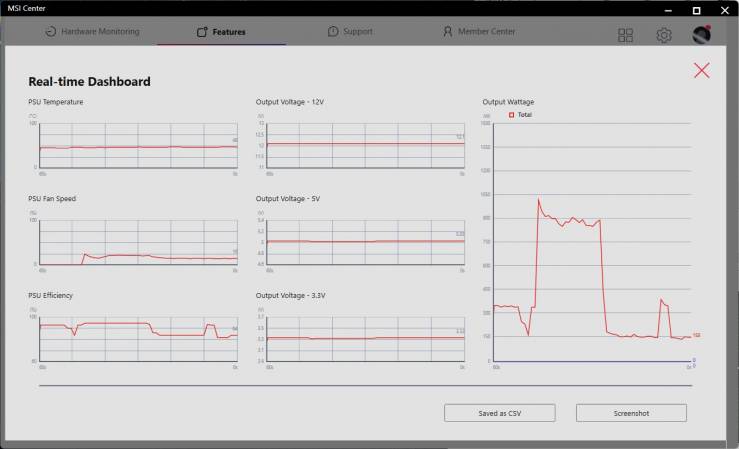

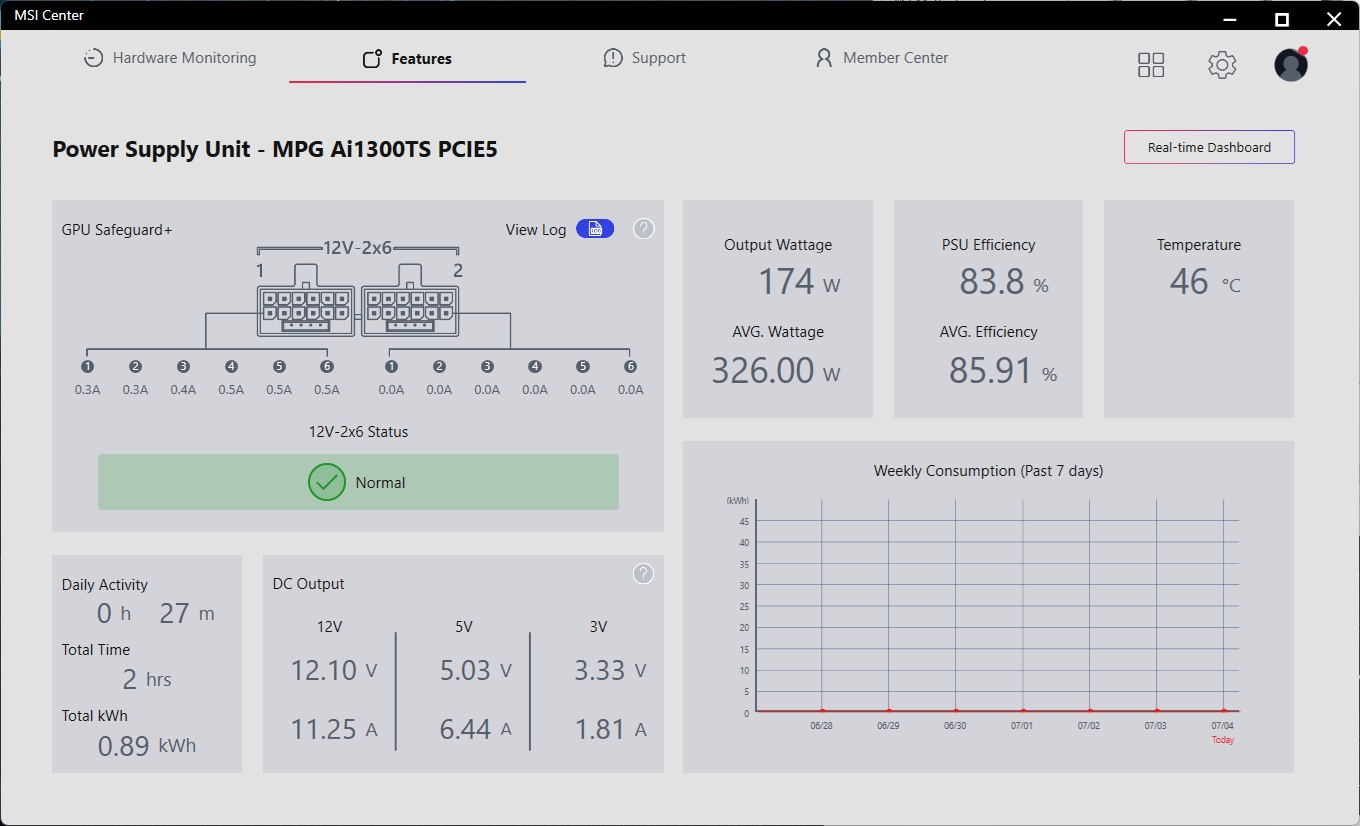

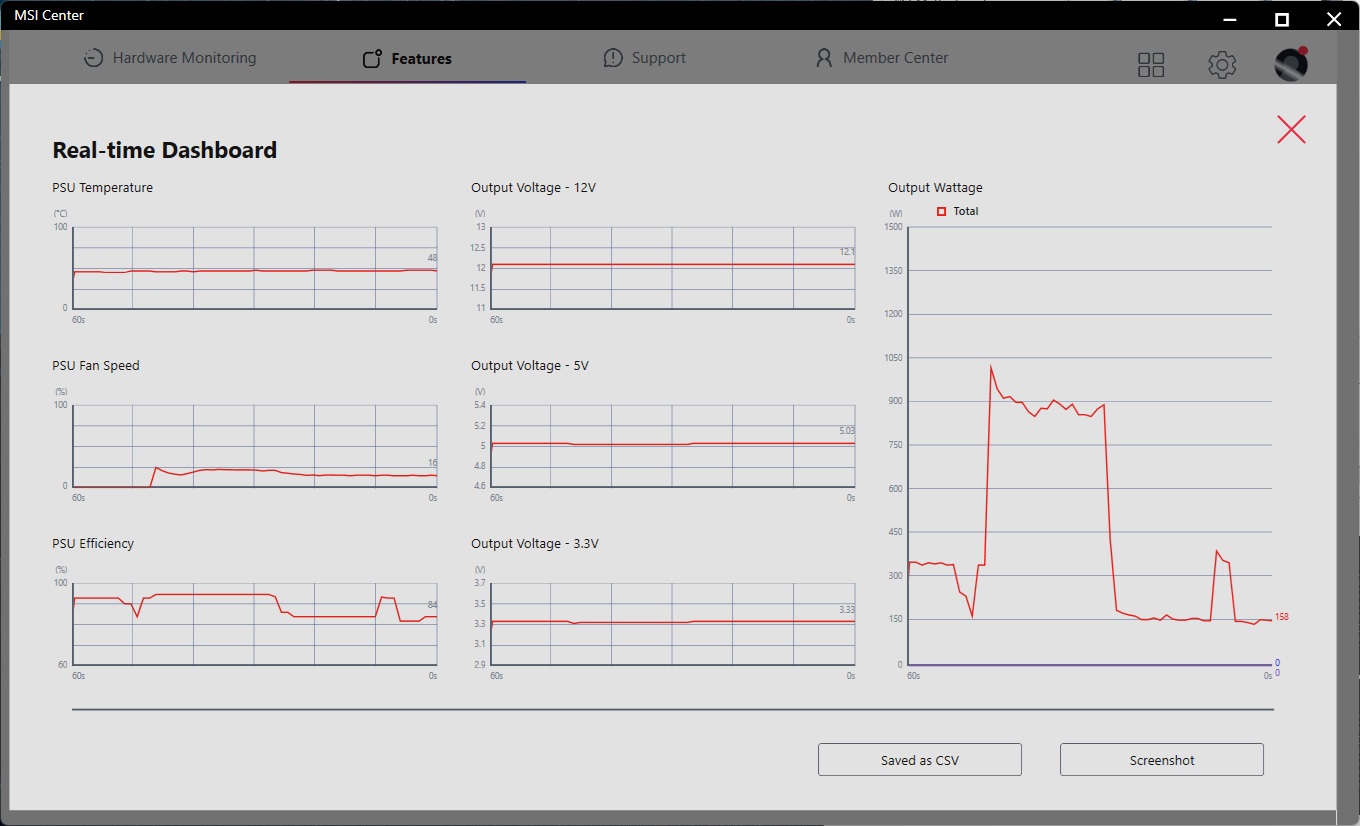

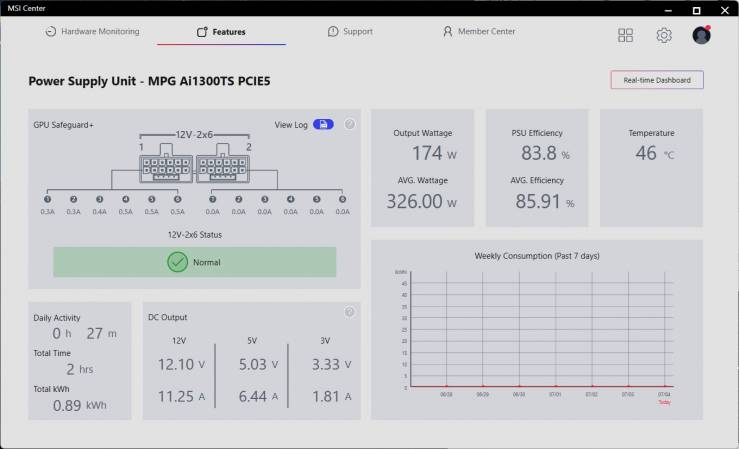

ПЗ MSI Center дозволить моніторити низку показників: вихідні напруги та струм трьох основних ліній, температуру блока живлення, ККД, вихідну потужність і швидкість обертання вентилятора. Крім того, тут ведеться статистика денної активності та енергоспоживання системи, що дає змогу порахувати витрати на електроенергію. Також є можливість керувати режимом Zero Fan Mode та налаштовувати криву роботи вентилятора.

Втім, найкориснішою опцією є GPU SAFEGUARD+. Вона забезпечує моніторинг струму на кожній лінії +12В пари роз’ємів PCIe 5.1, що дозволить побачити відхилення від норми й отримати повідомлення про них. Це особливо важливо для преміального блока, який живитиме далеко не бюджетні комплектуючі.

Крім того, ці дані можна виводити за допомогою MSI Afterburner (версія 4.6.7 Beta 2) безпосередньо під час гри та навіть обмежувати енергоспоживання відеокарти.

Тестування

Крос-навантажувальні характеристики

Переходимо до тестування. Згідно зі стандартом ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу. Проте для каналу +12В виробник заявляє ще жорсткіший допуск — ±1 %.

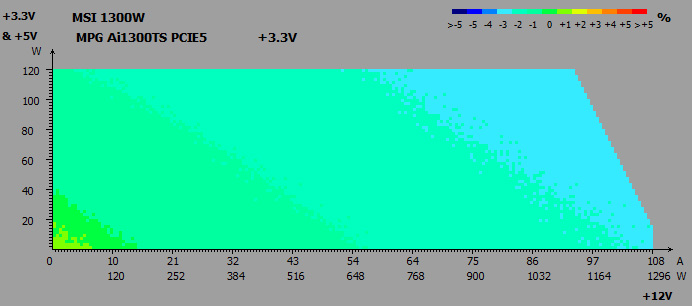

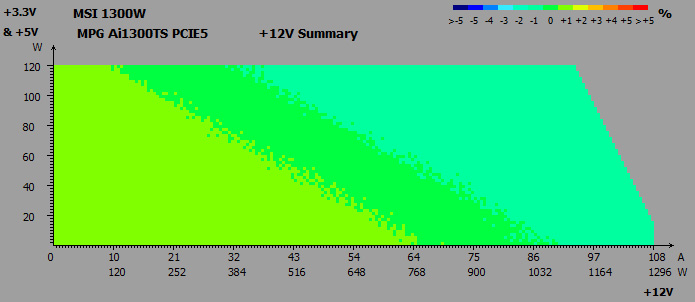

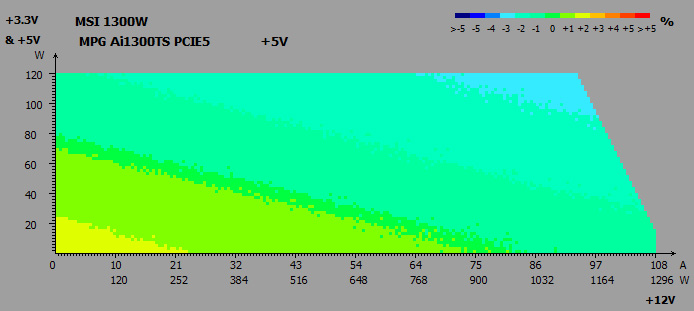

Під час крос-навантажувальних тестів на основних лініях живлення MSI MPG Ai1300TS PCIE5 були зафіксовані такі відхилення:

• лінія +3,3В: від -3% до +1%;
• лінія +5В: від -3% до +2%;
• лінія +12В: від -1% до +1%.

Найбільш стабільною виявилася лінія +12В, що повністю відповідає заявленим характеристикам. Але молодші канали показали дуже хороші результати.

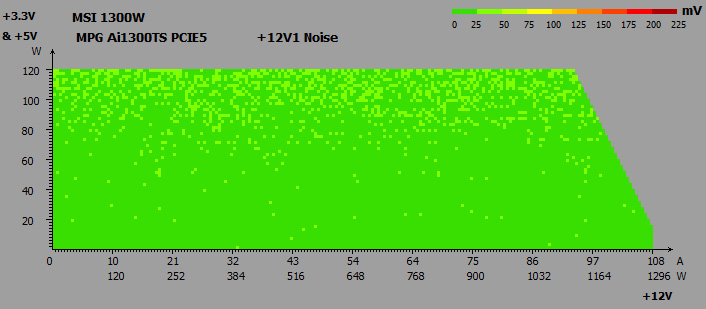

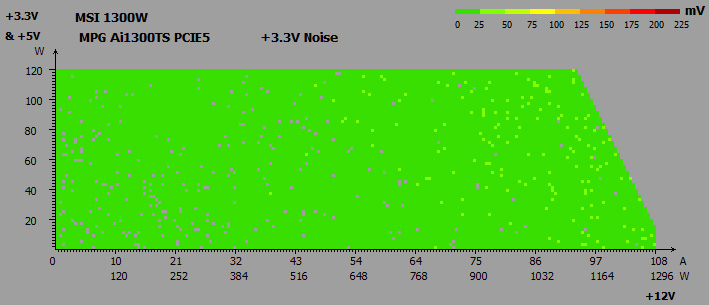

Шуми і пульсації

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

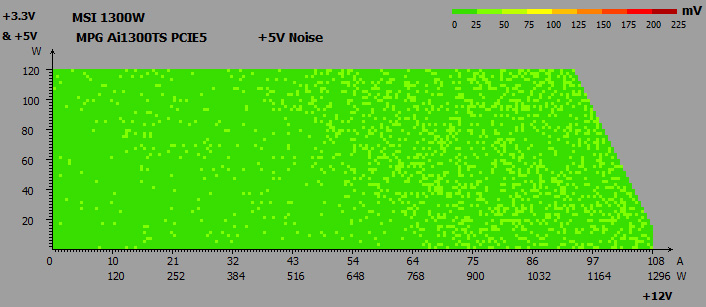

Пульсації на усіх трьох лініях знаходилися в межах 50 мВ — це також відмінний результат.

Чергова лінія живлення +5VSB

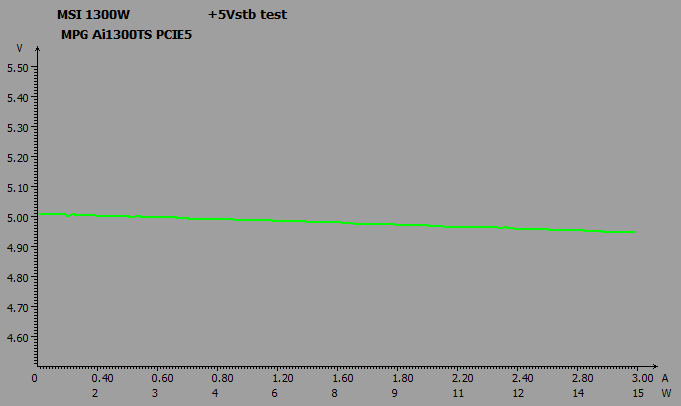

Та й відхилення від номіналу напруги чергової лінії живлення невеликі — від 5,01 до 4,95 В, тобто від +0,2% до -1%.

PF

Таблиця, що показує зміну PF залежно від завантаження джерела живлення:

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC працює дуже добре. При 20% навантаженні (≈260 Вт) PF досягає 0,95, що відповідає вимогам сертифікації 80 PLUS Titanium. Максимальне ж значення — 0,99.

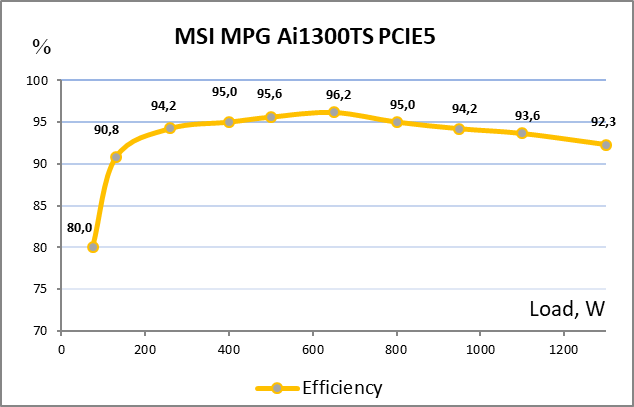

ККД

ККД блока відповідає сертифікату 80 PLUS Titanium, що підтвердили наші тести. Пікове значення становить 96,2%.

Крім того, MSI MPG Ai1300TS PCIE5 отримав сертифікацію CYBENETICS Titanium. Вона підтверджує ККД у межах 91-93%, коефіцієнт потужності понад 98% та дуже низьке енергоспоживання у режимах простою й сну.

Система охолодження і температурний режим

У гібридному режимі роботи до навантаження 500 Вт вентилятор не обертається. Далі він стартує при скромних 420 об/хв і до 900 Вт працює майже беззвучно. У діапазоні до 1200 Вт рівень шуму залишається низьким, і лише при максимальному навантаженні він зростає до нижчого за середній.

За таку тиху роботу блок отримав сертифікат CYBENETICS LAMBDA A+, який вказує на рівень шуму в межах від 15 до 20 дБА.

Після 15-хвилинного 1000-ватного навантаження трансформатори прогрілися до 77-79°C, а інші вузли — не більше 67°C. Це відмінні показники, які сприяють тривалій експлуатації. Температура у приміщенні під час тестів становила 29°C.

Практичні випробування на реальній конфігурації

Перевірка можливостей MSI MPG Ai1300TS PCIE5 виконувалася на такій системі:

Компонент	Модель
Процесор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
РСО	ASUS TUF Gaming LC II 360 ARGB
Материнська плата	MSI MEG X870E ACE MAX (AMD X870E, Socket AM5, DDR5, ATX)
Оперативна пам’ять	2×16 GB DDR5-6000 Kingston FURY DDR5 KF560C40BBAK2-32
Відеокарти	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition (TDP ≈450 Вт) Palit GeForce RTX 3090 GamingPro (TDP ≈350 Вт)
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Вимірювання проводилися у режимах «Простій» та «Максимальне навантаження» (тест FurMark Donut (GK) в утиліті MSI Kombuster). У результаті були отримані такі значення:

Напруги залишили лише позитивні враження: відхилення від номіналу не перевищували 3%, а різниця між Idle та Burn була менше 1%. Найбільш стабільною виявилася лінія +12В, яка практично не змінювалася незалежно від навантаження.

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додаток до переліченого, MSI MPG Ai1300TS PCIE5 порадує свого власника дуже низьким енергоспоживанням у вимкненому стані (3 Вт) комп'ютера і в сплячому режимі (5 Вт).

Підсумок

Блок живлення MSI MPG Ai1300TS PCIE5 поєднує велику потужність 1300 Вт, сертифікацію 80 PLUS Titanium із ККД до 96%, а також сучасну й якісну елементну базу від провідних виробників.

Особливої уваги заслуговує можливість моніторингу параметрів живлення через програмне забезпечення MSI Center. Користувач отримує доступ до даних про напруги, струм, температуру, ККД та навіть статистику енергоспоживання системи. А опція GPU SAFEGUARD+ дозволяє контролювати струм на кожному контакті +12В конекторів PCIe 5.1 — а це критично важливо для сучасних відеокарт із високим енергоспоживанням.

Що ж до стану вихідних напруг, рівня шуму та нагрівання, то всі ці аспекти заслуговують високої оцінки. У гібридному режимі вентилятор до навантаження 500 Вт взагалі не обертається, а далі працює майже безшумно, що підтверджується сертифікацією CYBENETICS LAMBDA A+. При цьому навіть після тривалого навантаження температура трансформаторів не перевищила 79°C.

На додачу, виробник дає 12 років гарантії, тож даний блок живлення запросто переживе кілька поколінь процесорів і відеокарт. Інший бік медалі — преміальні характеристики мають свою ціну, а саме близько ₴18400 або $410. Втім, це лише на ₴2000 дорожче за «платиновий» MSI MEG Ai1300P PCIE5, який поступається функціональними можливостями, а також є більш гучним та гарячим.

Отже, протестований MSI MPG Ai1300TS PCIE5 можна розглядати як інвестицію у стабільність, ефективність і спокій на довгі роки.

Переваги:

• висока потужність 1300 Вт;
• ККД до 96% (80 PLUS Titanium та CYBENETICS Titanium);
• повномостова резонансна топологія та DC-DC-перетворювачі;
• хороший стан напруг на основних лініях живлення;
• дуже малі відхилення каналу +12В;
• відсутність просідання напруг при підключенні до потужної конфігурації;
• наявність усіх видів захистів та сигналізації про несправність вентилятора FAN SAFEGUARD;
• можливість роботи в широкому діапазоні мережевої напруги;
• використання високотемпературних японських електролітичних та полімерних конденсаторів;
• повністю модульні UL-сертифіковані кабелі;
• наявність семи 6+2-контактних PCIe та двох 600-Вт PCIe 5.1 (12V-2×6);
• моніторинг ряду показників БЖ через ПЗ MSI Center, у тому числі струму на кожному контакті PCIe 5.1 (GPU SAFEGUARD+);
• 135-мм вентилятор на надійному і тихому FDB-підшипнику;
• беззвучна робота при навантаженні до 500 Вт і тиха до 1200 Вт (сертифікат CYBENETICS A+, до 20 дБА);
• 12 років гарантії.

Особливості:

• чимала вартість — ₴18400 або $410;
• габарити 190 х 150 х 86 варто врахувати при виборі корпусу.

Автор: Олесь Пахолок

Висловлюємо подяку компанії MSI за наданий для тестування блок живлення.
