Огляд джерела безперебійного живлення Huawei UPS2000-A-1KTTS: завжди online

20-01-2022

Безперебійники – рідкісні гості у нашій тестовій лабораторії, але ми їм раді. По-перше, вони дозволяють нам самим не забувати про такі пристрої. Ну, по-друге, є можливість знайомити з ними вас, дорогі читачі.

Спочатку відзначимо, що всі джерела безперебійного живлення (вони ж ДБЖ або UPS) можна розділити на три категорії: offline (резервні), line-interactive (лінійно-інтерактивні) та online (double-conversion, безперервної дії з подвійним перетворенням). Перші – найдоступніші, але вони входять у роботу, лише коли напруга зникає чи серйозно відхиляється від допустимих меж. Другі вже цікавіші, адже додатково забезпечують стабілізацію вихідної напруги, незалежно від вхідної. І обидва варіанти добре підходять для домашніх потреб.

Але найпросунута третя категорія пристроїв. Крім переваг line-interactive, вони також мають нульовий час перемикання на автономне живлення, а форма вихідного сигналу має форму правильної синусоїди. Середньостатистичному ПК це особливо ні до чого, а ось при підключенні чутливого обладнання такі пристрої незамінні. Але ось через конструкційну складність коштують вони не дешево.

Huawei UPS2000-A-1KTTS

У поточному огляді ми познайомимося з представником online-джерел з подвійним перетворенням – Huawei UPS2000-A-1KTTS. Перед нами найдоступніший ДБЖ даного типу в лінійці виробника, призначений для використання в офісах або інших установах. Його ціна знаходиться близько $400. Що ж, давайте подивимося на його зовнішність, начинку та перевіримо заявлені можливості на практиці.

Специфікація

Модель

Huawei UPS2000-A-1 kVA

Тип

З подвійним перетворенням (online double-conversion)

Форм-фактор

Підлоговий

Номінальна потужність

1000 ВА/800 Вт

Вхідні параметри

Номінальна вхідна напруга

220/230/240 В

Частота вхідної напруги

50/60 Гц

Вихідні параметри

Номінальна вихідна напруга

230 В

Форма сигналу

Правильна синусоїда

Можливість роботи при перевантаженні

<110% – 10 хвилин

<130% – 1 хвилина

≥130% – 3 секунди

ККД

88%

Коефіцієнт потужності

0,8

Батареї

Тип батарей

Герметичні свинцево-кислотні

Кількість батарей

2

Напруга на батареях

24 В (послідовне з'єднання 2х12 В)

Максимальний струм

48 А

Інші особливості

Рівень шуму з відстані 1 м

<50 дБ

Вихідні роз'єми

4 розетки C13

USB, RS232, Intelligent slot

Розміри джерела

282 х 145 х 220 мм

Вага

9,8 кг

Сайт виробника

Huawei

Сторінка продукту

Huawei UPS2000-A-1KTTS

Сторінка для купівлі Huawei UPS2000-A-1KTTS

Упаковка та комплект постачання

Huawei UPS2000-A-1KTTS Huawei UPS2000-A-1KTTS

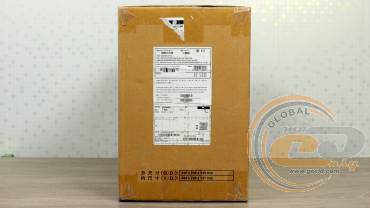

Сказати, що оформленням упаковки займалися найкращі італійські дизайнери, ми не можемо - тут все дуже просто, як і належить промисловому рішенню. Зате завдяки наклейкам дуже легко зрозуміти, що за пристрій знаходиться всередині.

Huawei UPS2000-A-1KTTS

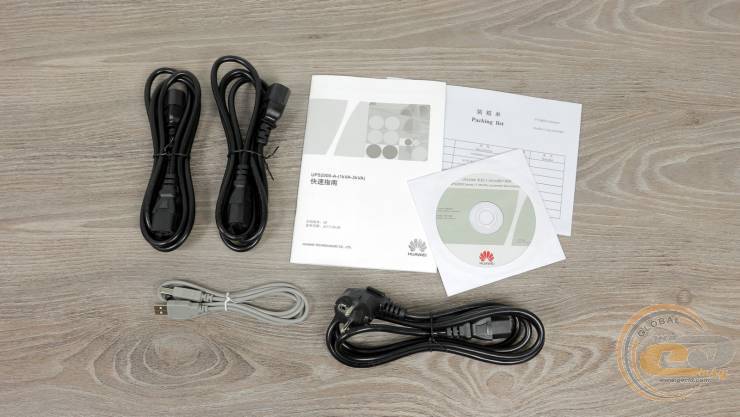

Безперебійник доповнений чотирма кабелями (парою з роз'ємами C13-С14, живлення, USB), диском та паперовою документацією.

Зовнішній вигляд

Huawei UPS2000-A-1KTTS

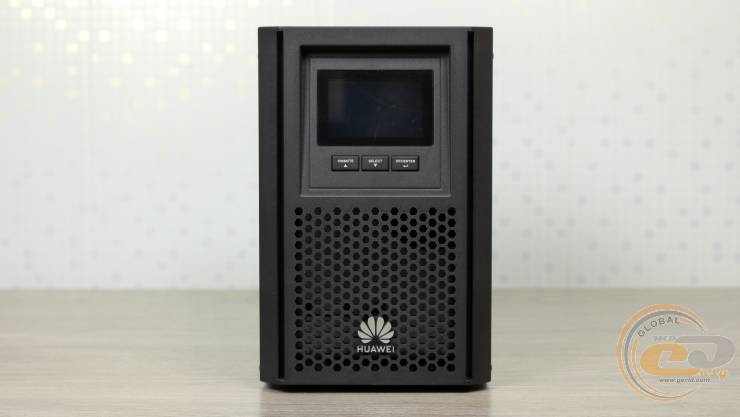

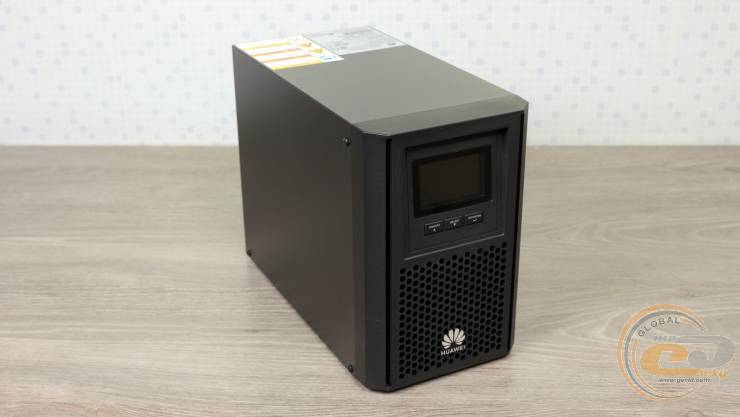

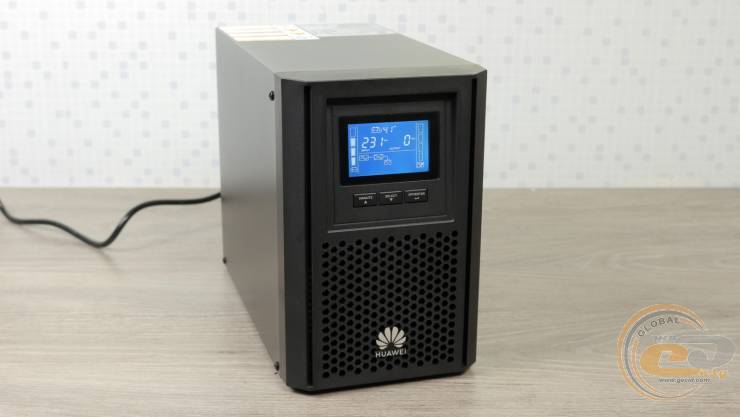

Корпус Huawei UPS2000-A-1KTTS нагадує невеликий системник із габаритами 282х145х220 мм. Але ось велика вага (9,8 кг) і екран з трьома клавішами на передній панелі видають реальне призначення пристрою.

Найбільше уваги привертає екран. Білі написи на блакитному тлі виглядає приємно. До того ж всі позначення інтуїтивно зрозумілі – угорі відображається час до повної зарядки батареї, нижче – значення вхідної та вихідної напруги, а в самому низу показані задіяні вузли пристрою. У першому разі – це лише підключений до мережі UPS, у другому – ще й додатковий споживач, а у третьому – лише живлення від джерела при відключенні вхідної мережі, а замість вхідної напруги відображається напруга на батареї. До речі, схематичні стовпчики праворуч та ліворуч також дозволять визначити відносний рівень заряду акумуляторів та навантаження на безперебійник.

Для увімкнення пристрою, звичайно, використовується кнопка On. А ось вимкнути ДБЖ так легко не вийде: спочатку натискаємо «Off», потім від'єднуємо вхідний роз'єм і утримуємо кнопку «Off» – такий нетривіальний процес.

Huawei UPS2000-A-1KTTS

У нижній частині фронтальної панелі знайшлося місце для логотипу виробника та вентиляційних отворів. Останні нагоді для захоплення повітря внутрішнім вентилятором.

Huawei UPS2000-A-1KTTS

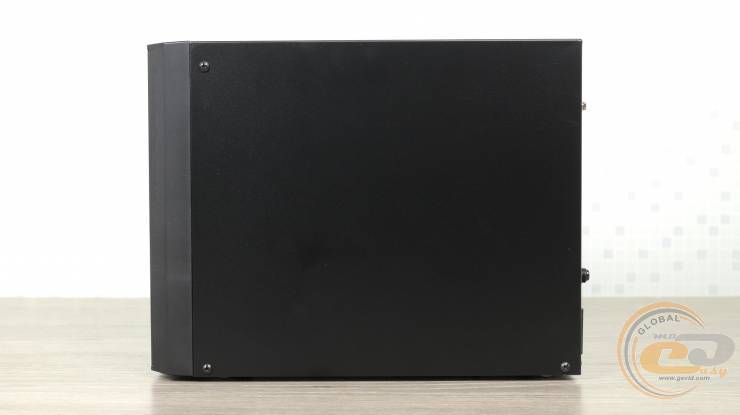

Відповідно передній панелі, обидві боковини і верхня кришка пофарбовані в чорний матовий колір і позбавлені будь-яких цікавих елементів.

Huawei UPS2000-A-1KTTS

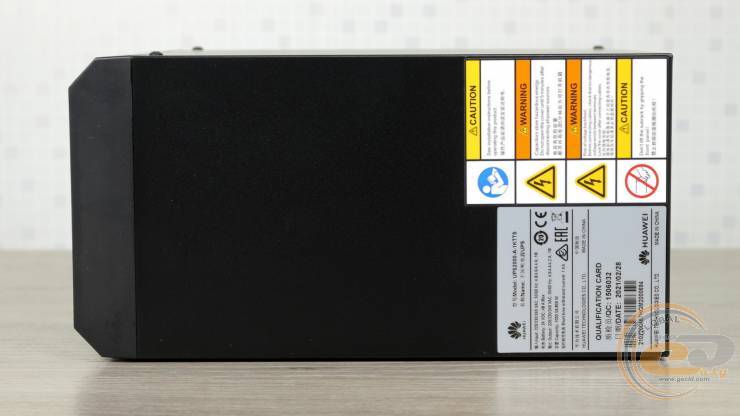

Хіба що на верхній панелі ви знайдете наклейку з інформацією про ДБЖ та ще одну із застереженням.

Huawei UPS2000-A-1KTTS

Останнє тут нанесено не дарма – всі три панелі є одним суцільним вигнутим листом металу. Він кріпиться трьома гвинтами з кожного боку та ще двома у тильній частині. Відкрутивши всі ці елементи, ми потрапляємо всередину джерела, де низка компонентів у ввімкненому стані знаходиться під високою напругою. Саме про це попереджає наклейка.

Huawei UPS2000-A-1KTTS

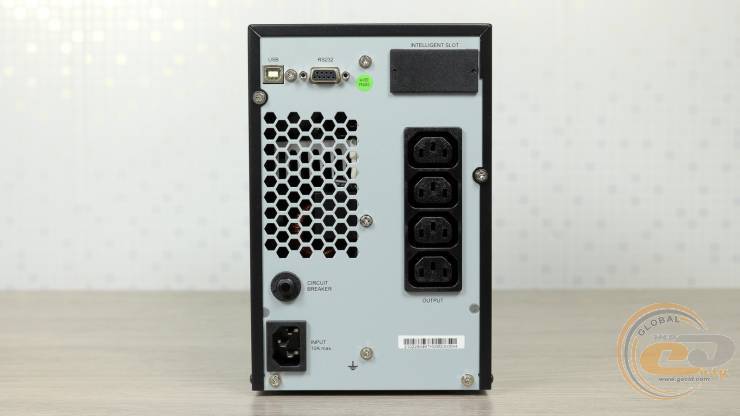

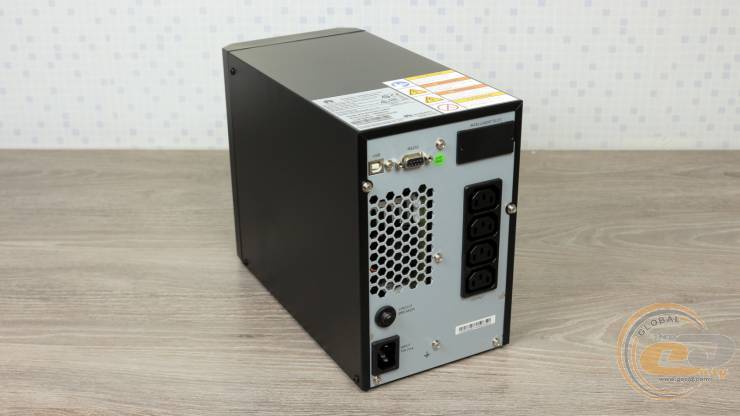

Тильна панель Huawei UPS2000-A-1 kVA може похвалитися шаром ґрунтовки, вентиляційними отворами та розсипом функціональних елементів. Серед них: один вхідний роз'єм C14 і чотири вихідні розетки C13, кнопка автоматичного запобіжника, Intelligent slot для встановлення карт розширення, а також послідовні роз'єми USB та RS232. Враховуючи потужність та клас пристрою, все необхідне на місці.

Huawei UPS2000-A-1KTTS

Остання зовнішня панель перед поглядом – нижня. Тут взагалі обійшлися голим металом, а з примітного маємо чотири ніжки заввишки кілька міліметрів.

Внутрішнє оснащення

Huawei UPS2000-A-1KTTS

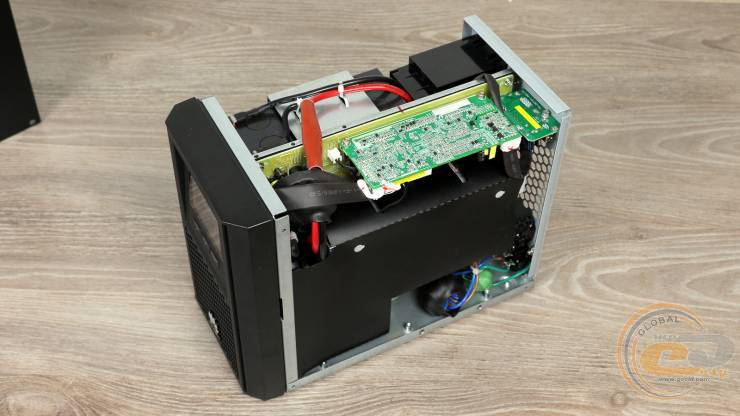

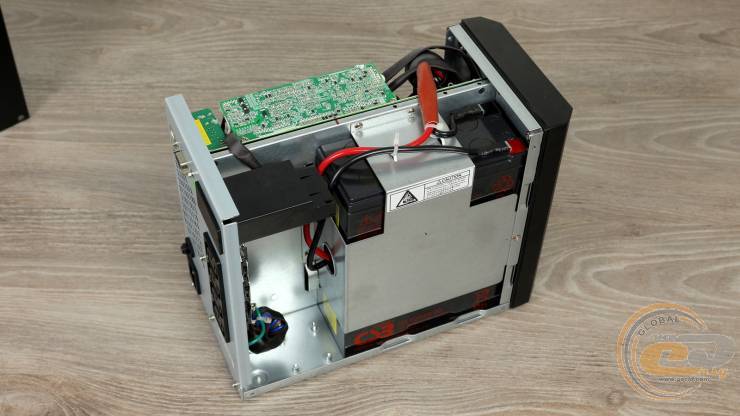

Простір усередині Huawei UPS2000-A-1KTTS ділиться однією вертикальною перегородкою. Таким чином, маємо дві «кімнати»: одна для схемотехніки.

Huawei UPS2000-A-1KTTS

…а друга для акумуляторів. Давайте подосліджуємо їх по порядку.

Huawei UPS2000-A-1KTTS

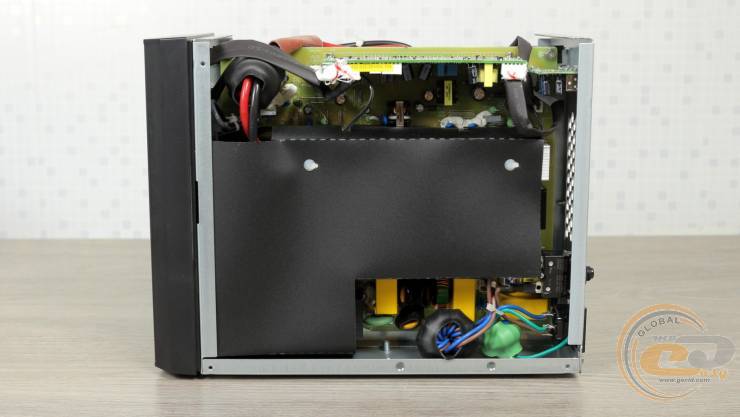

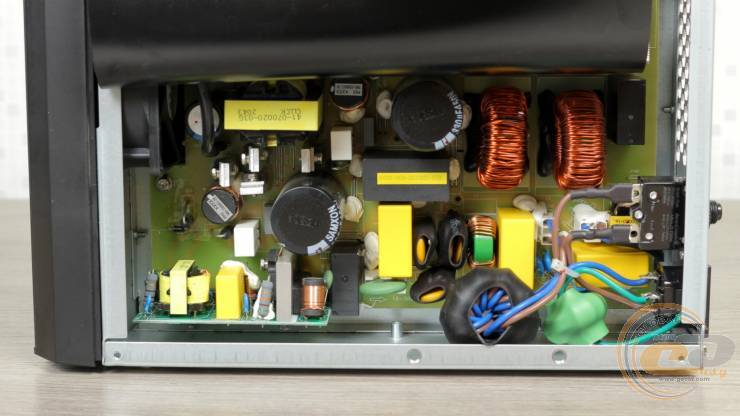

Основою пристрою є велика друкована плата. На ній розміщено кожух, який частково прикриває високовольтну частину, нагадуючи про можливі ризики.

Huawei UPS2000-A-1KTTS

Схемотехніка у нижній частині плати відповідає за первинний ланцюг.
