Огляд GIGABYTE AORUS ELITE 850 PLATINUM MODULAR: «платиновий» блок живлення з 10-річною гарантією

В даному матеріалі ми познайомимося з пристроєм, який поєднує в собі одразу три значні переваги:

• чималу потужність 850 Вт, достатню для живлення практично будь-якої системи;
• високу якість елементної бази і, як наслідок, 10 років гарантії;
• престижний сертифікат 80 PLUS Platinum.

А завдяки порівняно скромному ціннику, який в інтернет-магазині TELEMART.UA становить ₴6999, блок живлення GIGABYTE AORUS ELITE 850 PLATINUM MODULAR (GP-AE850PM PG5) є одним із найдоступніших рішень такого класу на ринку. Чи є якість «підводні камені» такої покупки і як даний пристрій поводить себе на практиці? Як завжди, про це та інше розповімо далі.

Специфікація

Модель	GIGABYTE AORUS ELITE 850 PLATINUM MODULAR (GP-AE850PM PG5)
Тип	ATX12V 3.1
Максимальна потужність, Вт	850
Потужність по каналу +12В, Вт	849,6
Потужність ліній +3,3В і +5В, Вт	125
Кількість ліній +12В	1
Максимальний струм каналу +3,3В, А	25
Максимальний струм каналу +5В, А	25
Максимальний струм каналу +12В, А	70,8
Максимальний струм каналу -12В, А	0,3
Максимальний струм каналу +5Vsb (чергова лінія живлення), А	3,0
Вхідна напруга, В	100 − 240
Вхідний струм, А	6 − 12
ККД, %	≤94
Сертифікація 80 PLUS	Platinum
Метод компенсації коефіцієнту потужності	Активний
Коефіцієнт потужності (PF), %	≤98
PCIe-роз’ємів	6 (6+2-контактні)
Роз’єм PCIe 5.0	1 (600 Вт)
Модульний	Так
Розміри вентилятора, мм	120 х 120 х 25
Тип підшипника вентилятора	Гідродинамічний (FDB)
Захисти	OPP, OVP, UVP, OCP, OTP, SCP
Розміри (Д х Ш х В), мм	140 х 150 х 86
Гарантія, років	10
Сайт виробника	GIGABYTE
Сторінка пристрою	AORUS GP-AE850PM PG5
Сторінка для купівлі	GIGABYTE AORUS GP-AE850PM PG5

Паковання та комплект постачання

Вже саме лише кольорове оформлення коробки вказує на те, що всередині знаходиться представник лінійки пристроїв GIGABYTE AORUS. Тут же можна дізнатися про його енергоефективність, рівень шуму, а також інші характеристики та особливості.

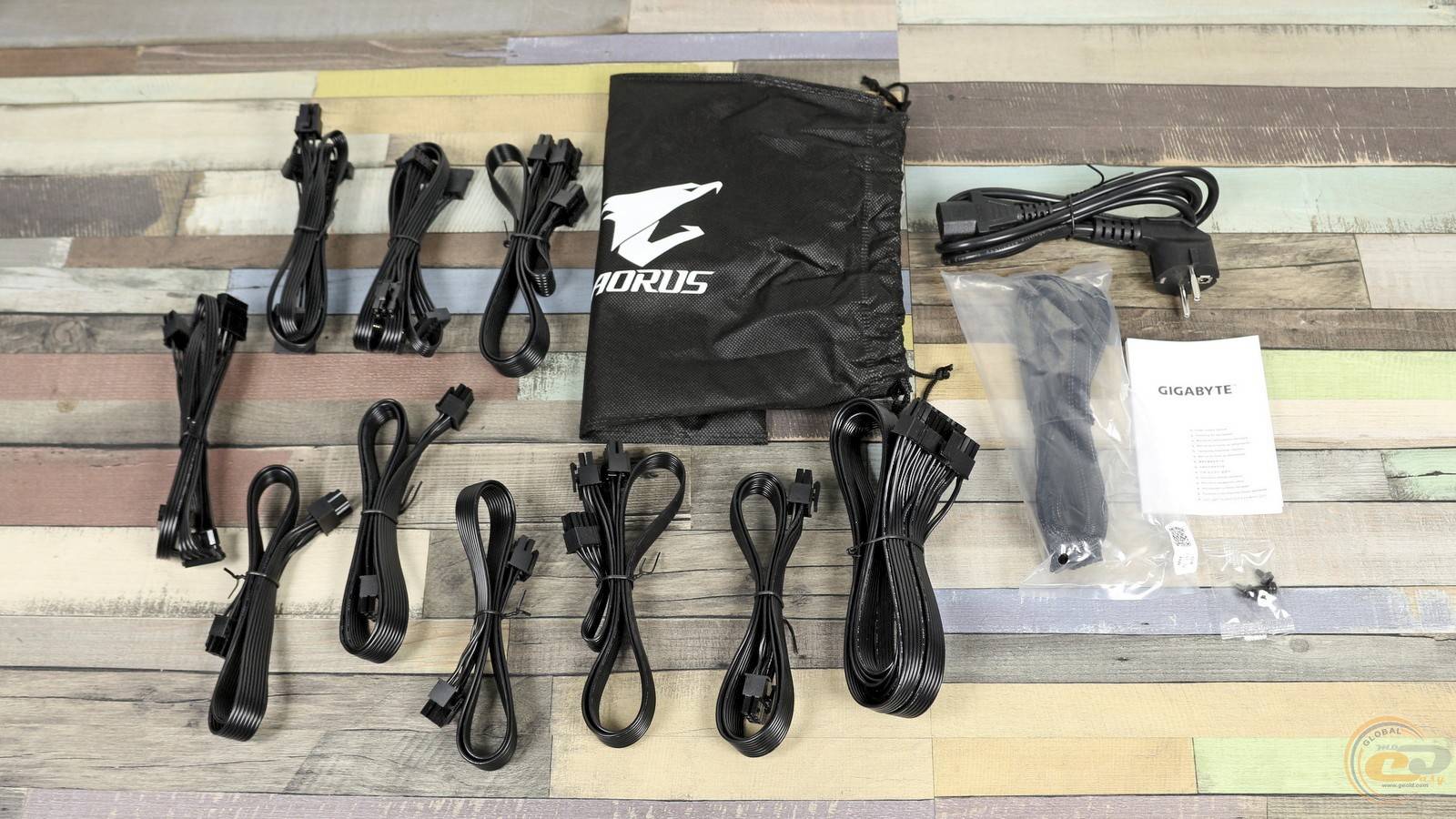

До багатої комплектація 850-ватника увійшов кабель живлення, модульні кабелі з мішечком для їх зберігання, кріпильні гвинти та інструкція користувача.

Зовнішній вигляд

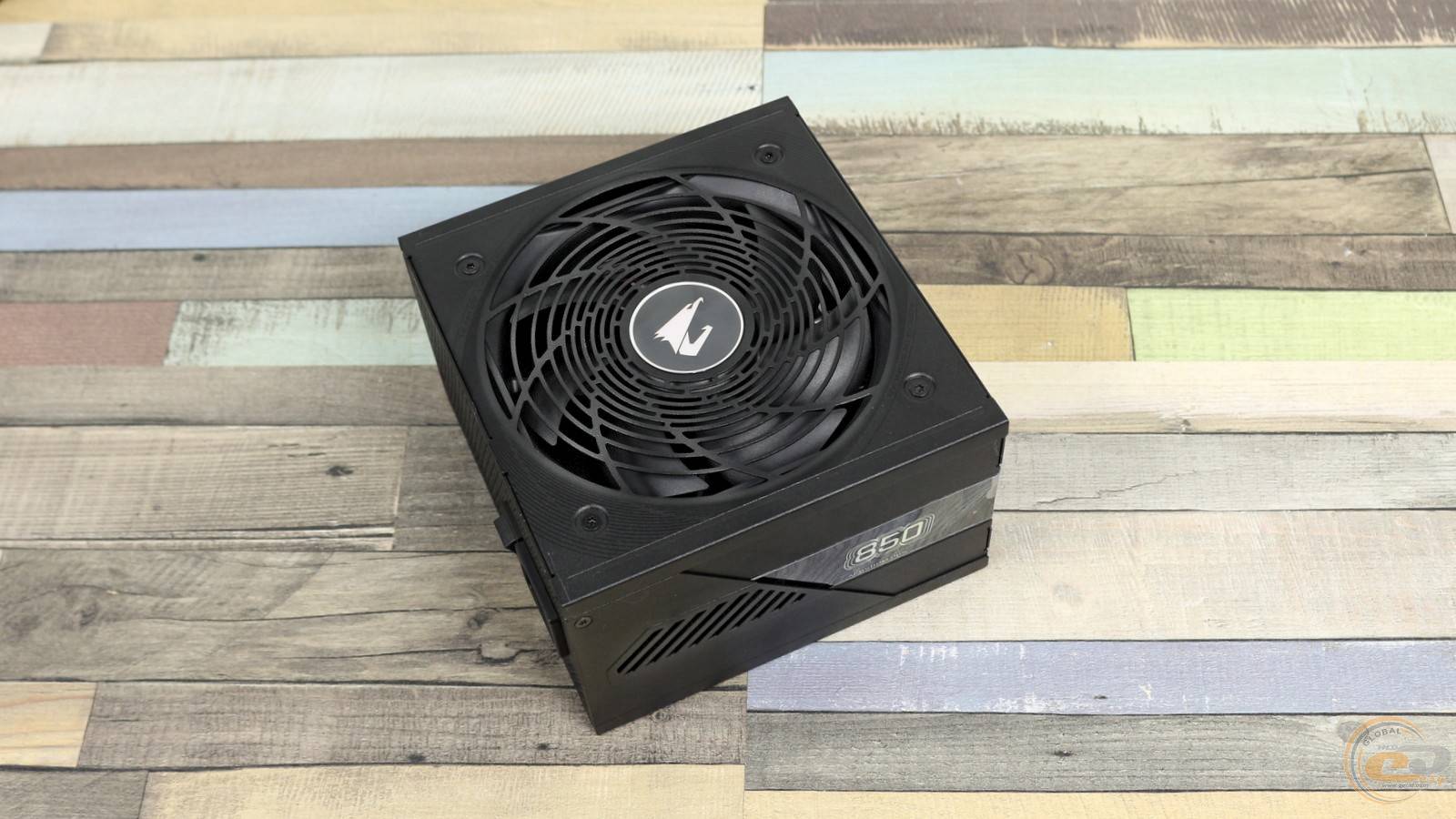

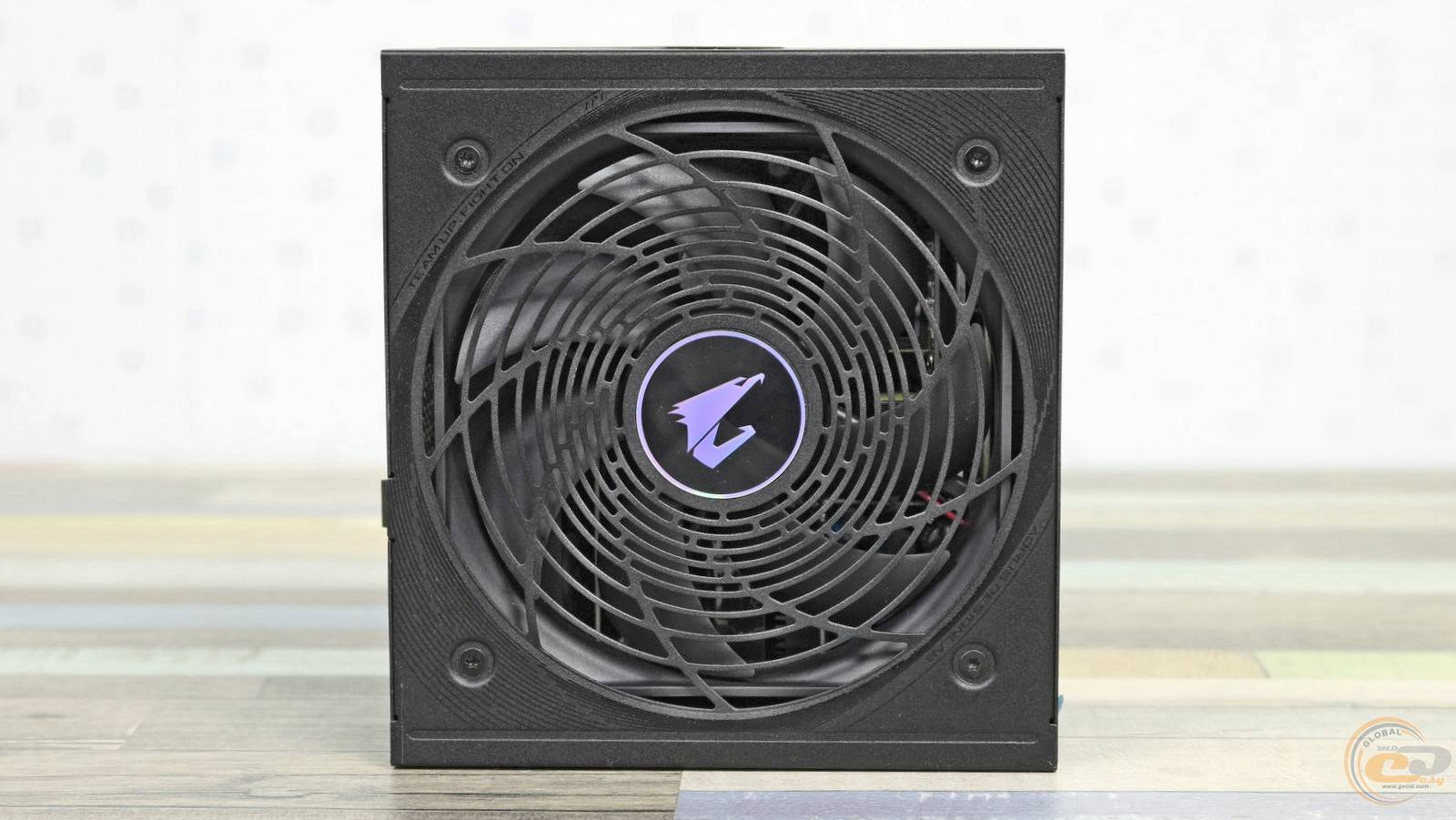

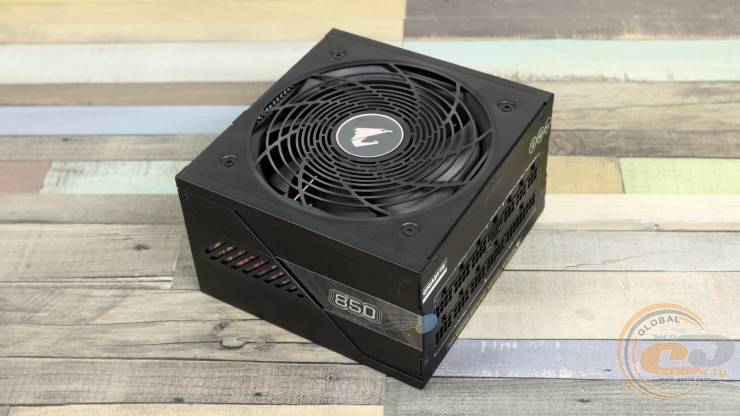

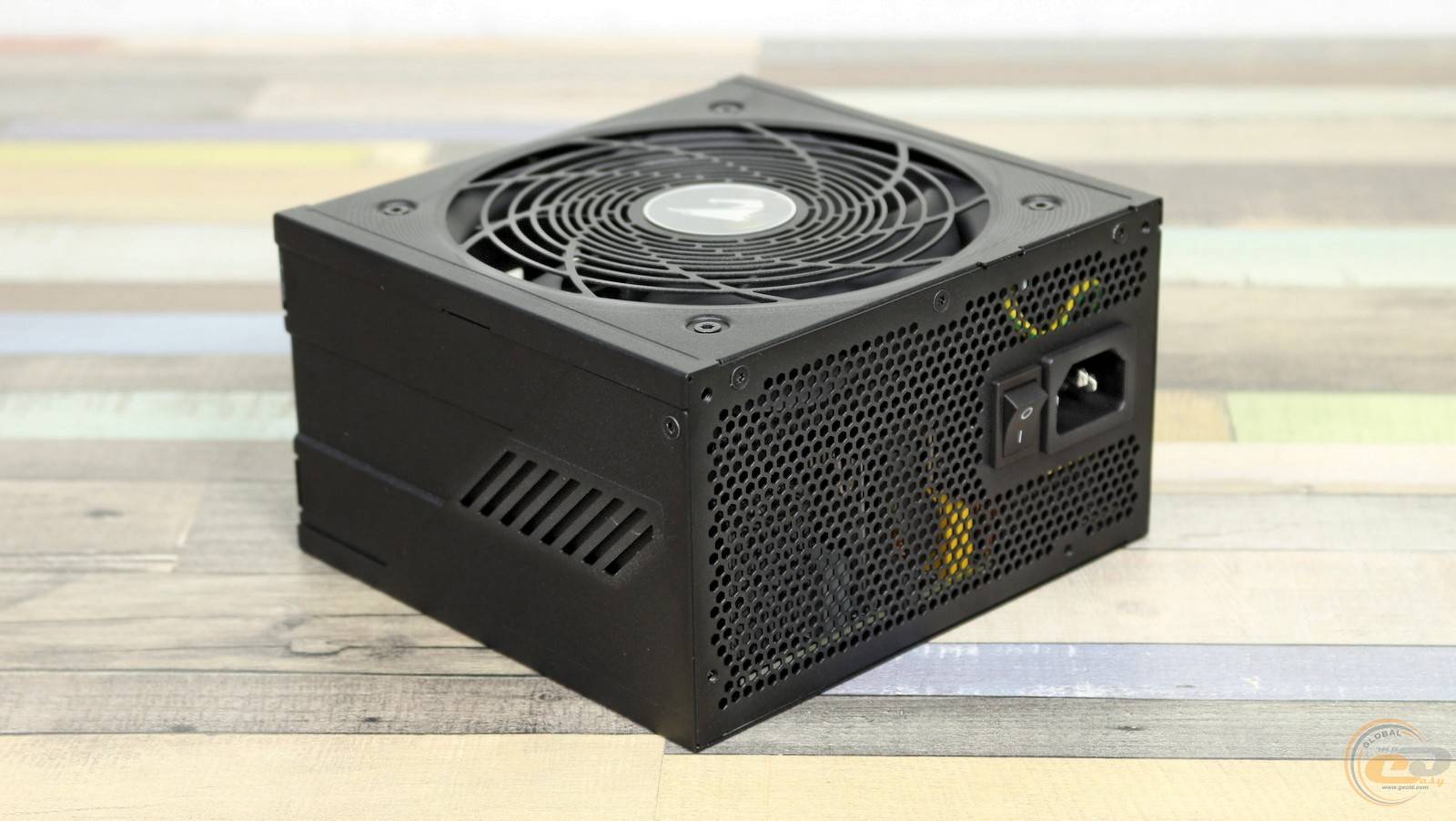

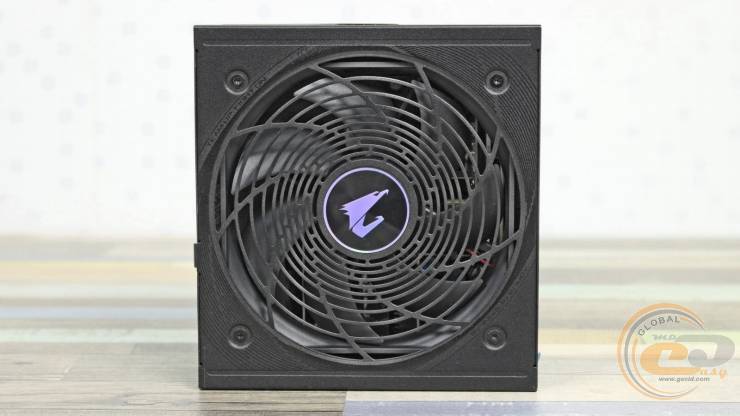

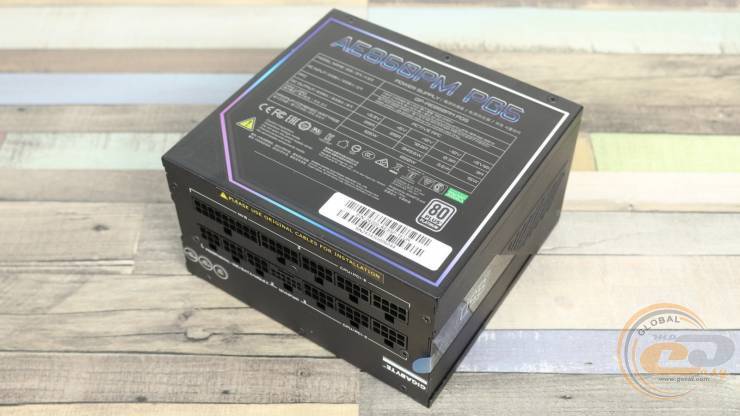

Логотип над 120-мм вентилятором дозволяє безпомилково визначити виробника пристрою. У той же час штампування довкола має красиву форму, що гармонійно поєднується із лопатями пропелера. Є тут і кілька дрібних дизайнерських елементів, які на практиці будуть майже непомітні.

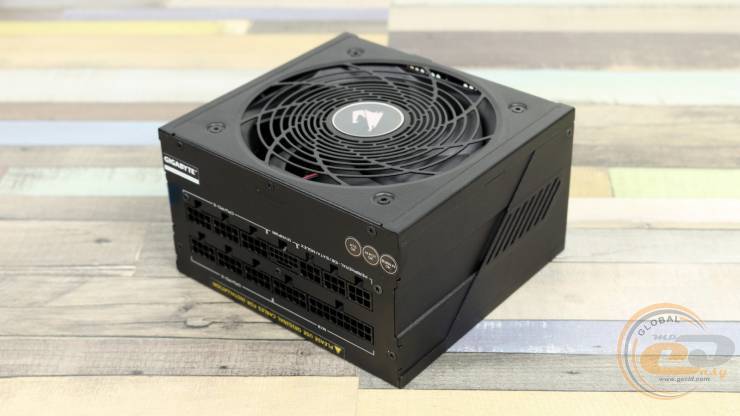

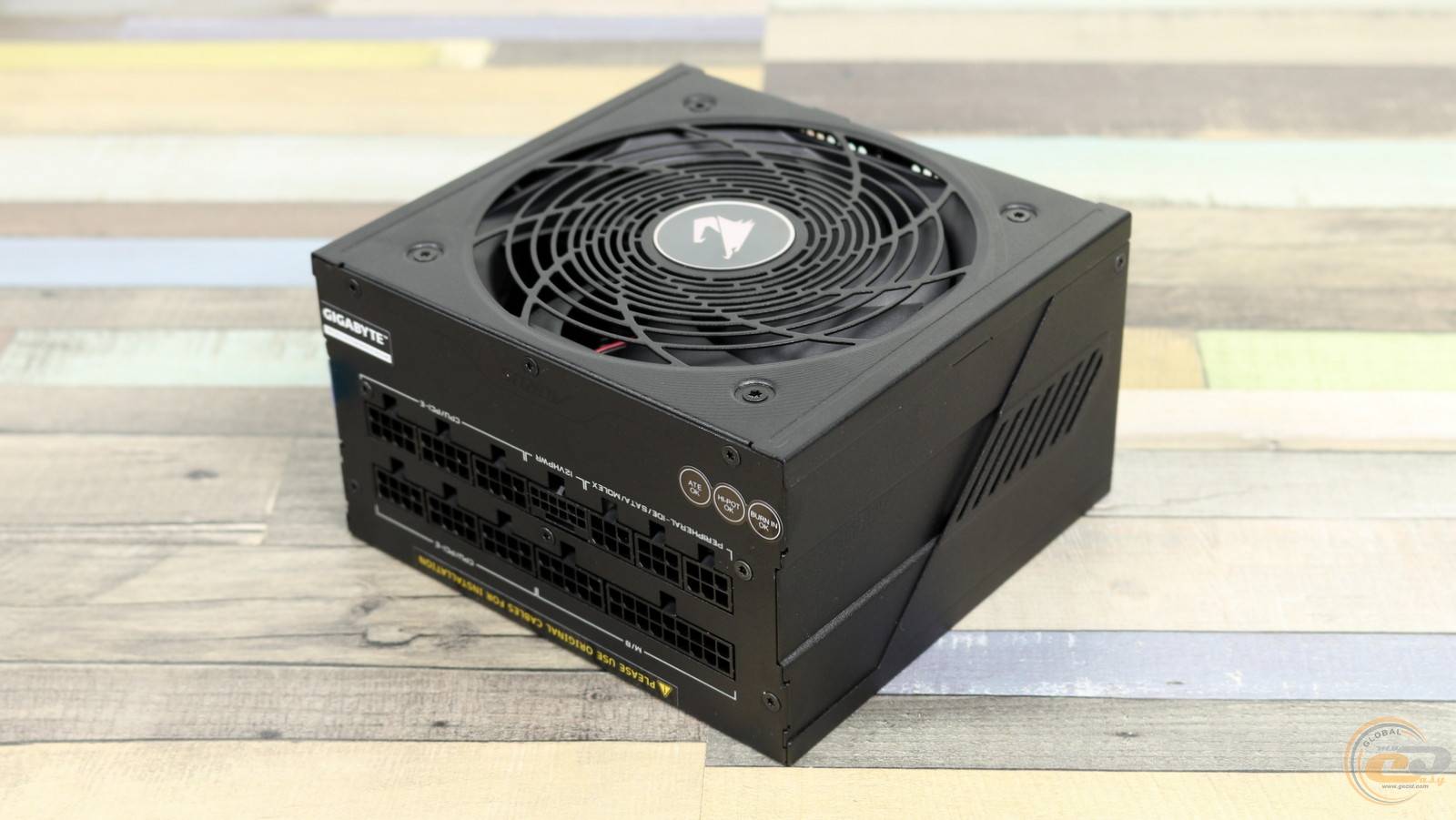

Що ж до розмірів AORUS GP-AE850PM PG5, то вони становлять типові для ATX-джерел 140 х 150 х 86 мм. Тильна панель також нічим особливим не відрізняється — на місці вимикач і роз'єм живлення.

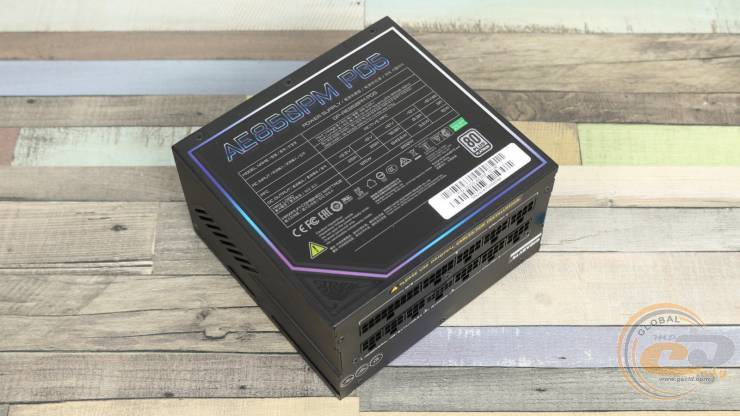

А от до дизайну боковин підійшли доволі креативно. На обох є місце для магнітної етикетки із вказівкою модель пристрою. Її можна переставити на ту боковину, яка буде в полі зору власника ПК, і правильно її зорієнтувати незалежно від способу розташування блока живлення.

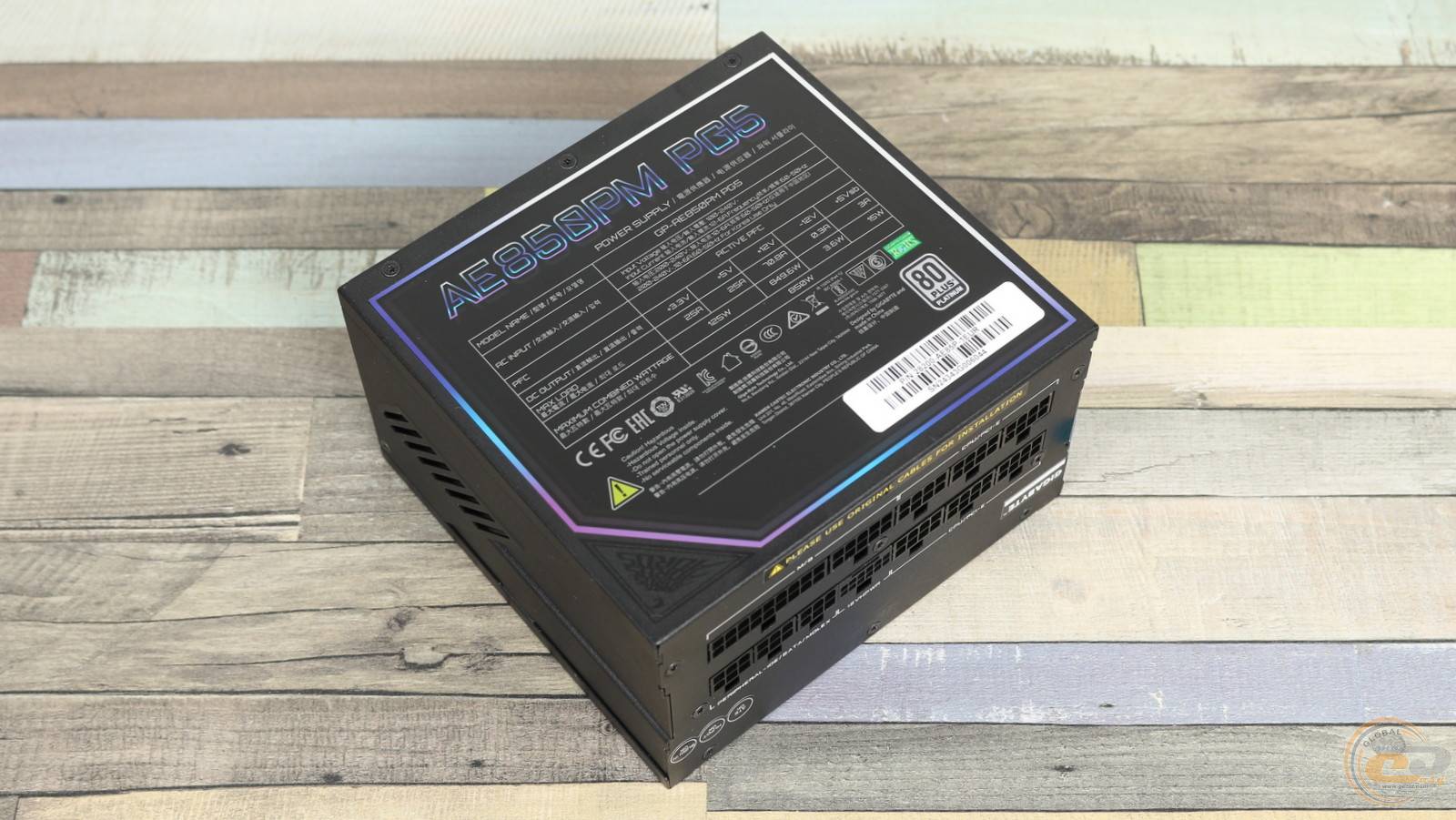

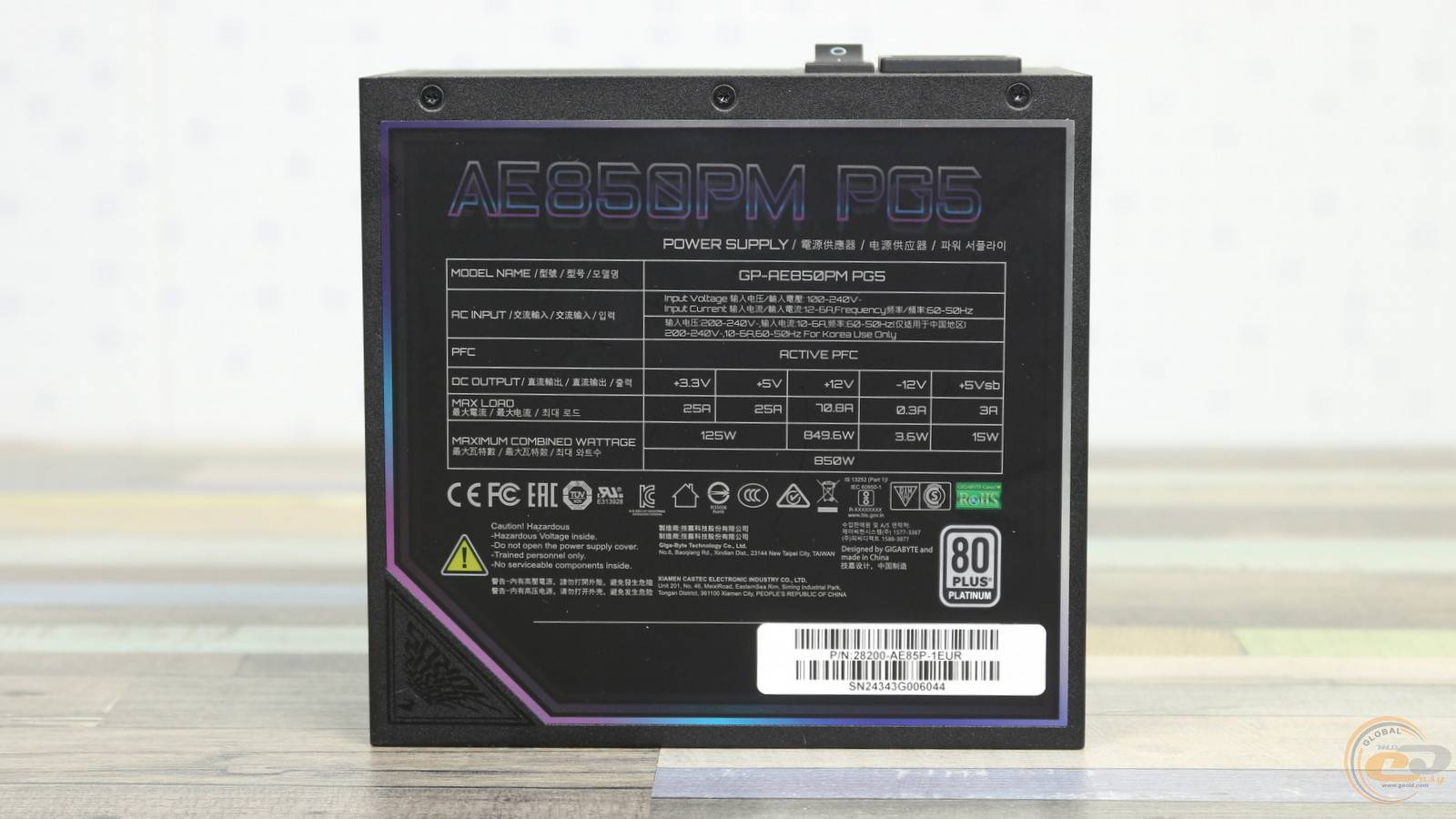

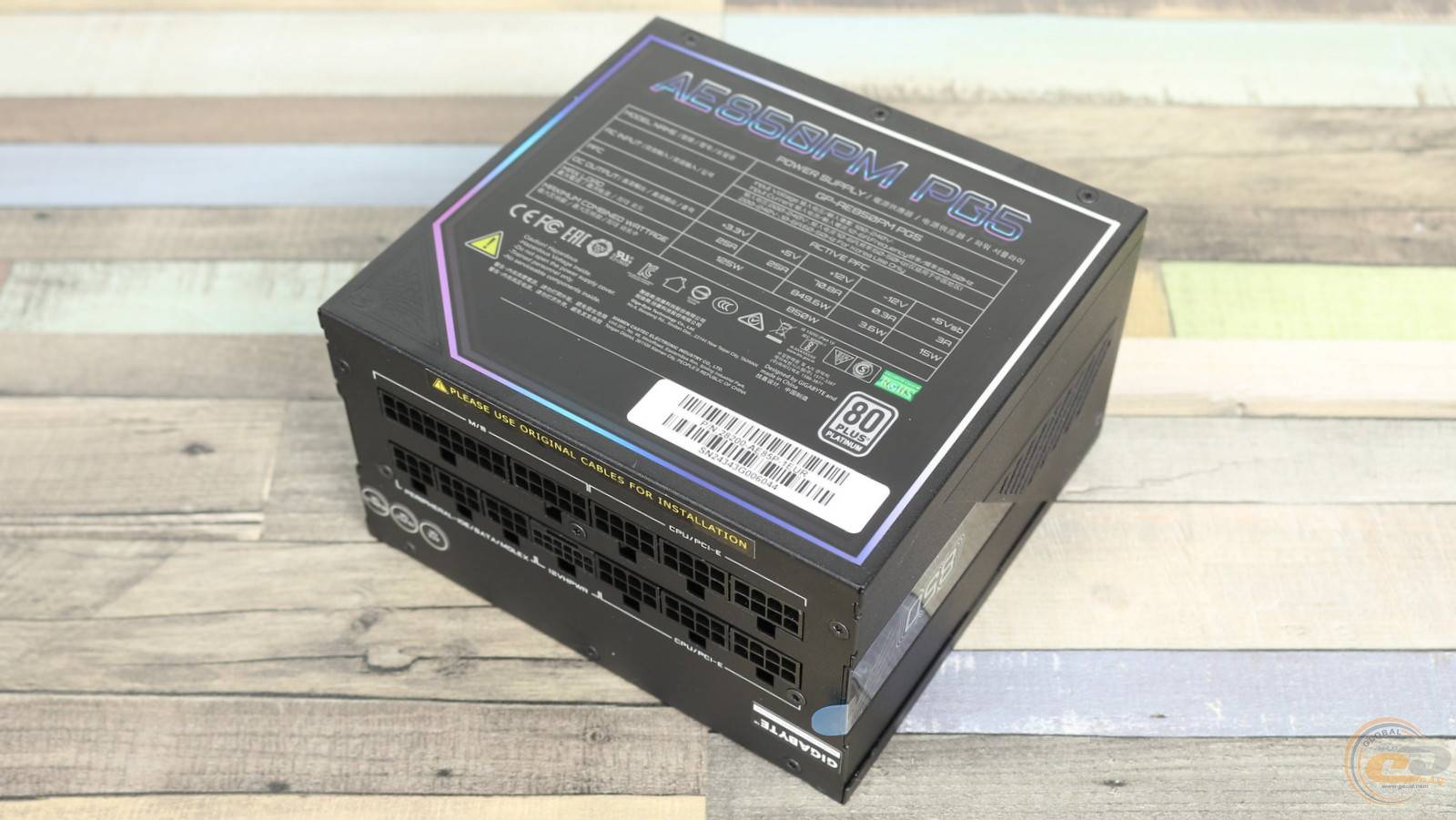

Ще одна наліпка в схожих тонах повідомляє електротехнічні характеристики пристрою.

Лінія +12В здатна видати потужність 849,6 Вт, що майже відповідає номінальному значенню. Молодші ж канали +3,3В і +5В отримали максимум 125 Вт або по 25 А кожен — типові показники для сучасних пристроїв такої потужності.

Є тут і логотип сертифікату 80 PLUS Platinum. Окрім високого ККД, він також гарантує підтримку широкого діапазону вхідних напруг від 100 до 240 В.

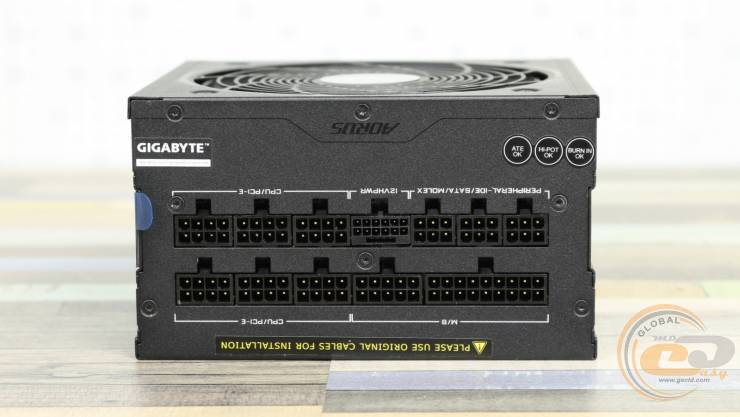

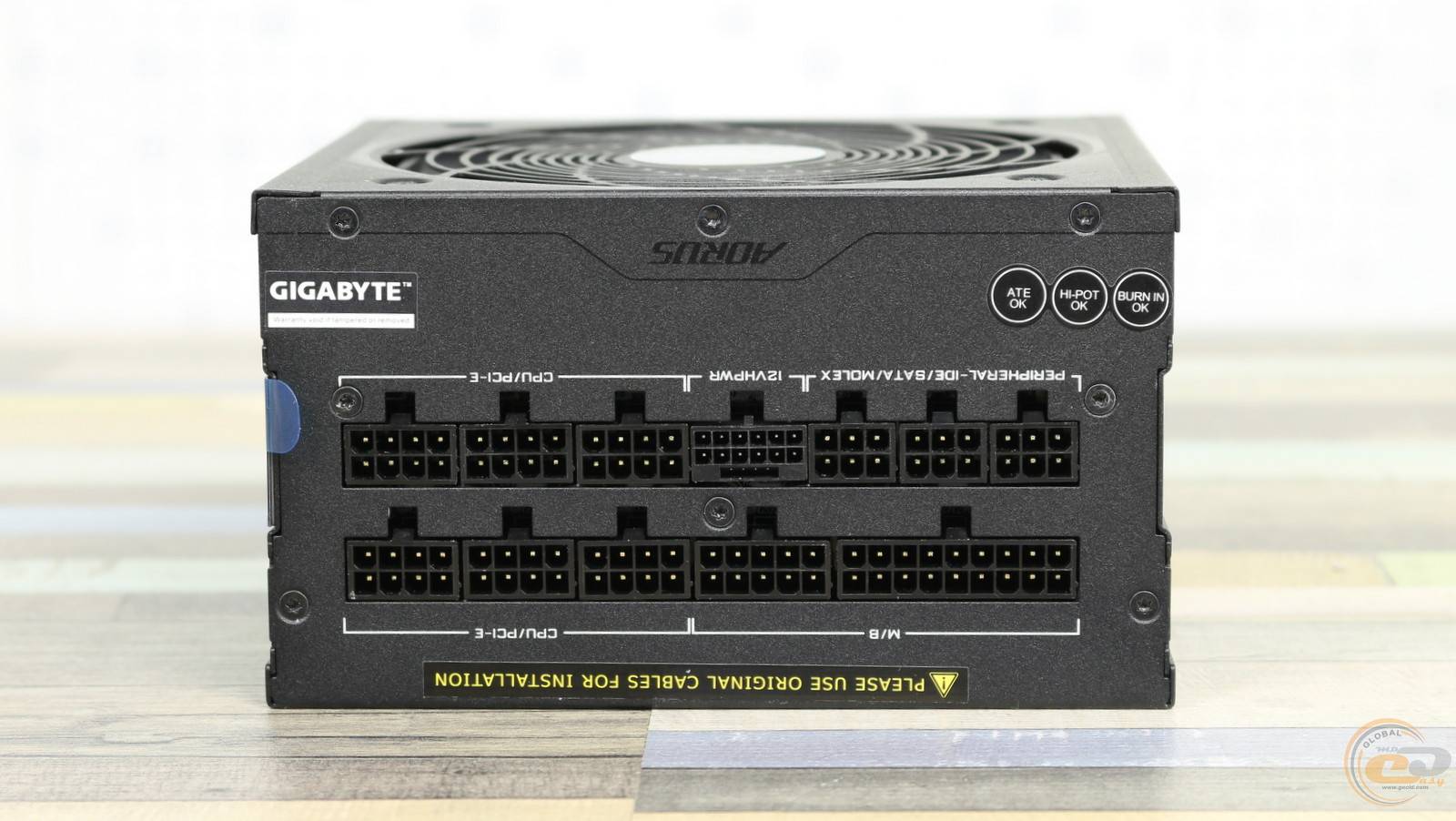

Не дивно, що пристрій такого рівня отримав повністю модульні вихідні кабелі. Абсолютна більшість із них представлені плоскими кабелями-шлейфами типового калібру 18 AWG, тоді як в складі конектора PCIe 5.0 використані більш грубі дроти 16 AWG.

Повна конфігурація кабелів живлення AORUS GP-AE850PM PG5 виглядає наступним чином:

Набір проводів багатий. Основні конектори живлення представлені 20+4-контактним ATX та парою розбірних 4+4-контактних ATX12V.

Для під’єднання найсучасніших відеокарт від NVIDIA передбачений один PCIe 5.0 потужністю 600 Вт. Зауважимо, що ревізія даного пристрою v1.1 відрізняється лише наявністю більш сучасного та безпечного роз'єму PCIe 5.1. Використовувана його версія зазначена на лицьовій стороні коробки блока живлення, а от відмінностей у назві моделі немає.

Крім того, є тут і цілих шість старих-добрих 6+2-контактних PCIe на чотирьох проводах. А для живлення периферії маємо вісім SATA та чотири PATA на трьох окремих кабелях.

З під’єднанням кабелів не буде жодних проблем: усі роз’єми підписані та мають різну кількість і форму конекторів. Поруч видно гарантійну пломбу, що діятиме цілих 10 років із дня купівлі пристрою.

Внутрішня будова

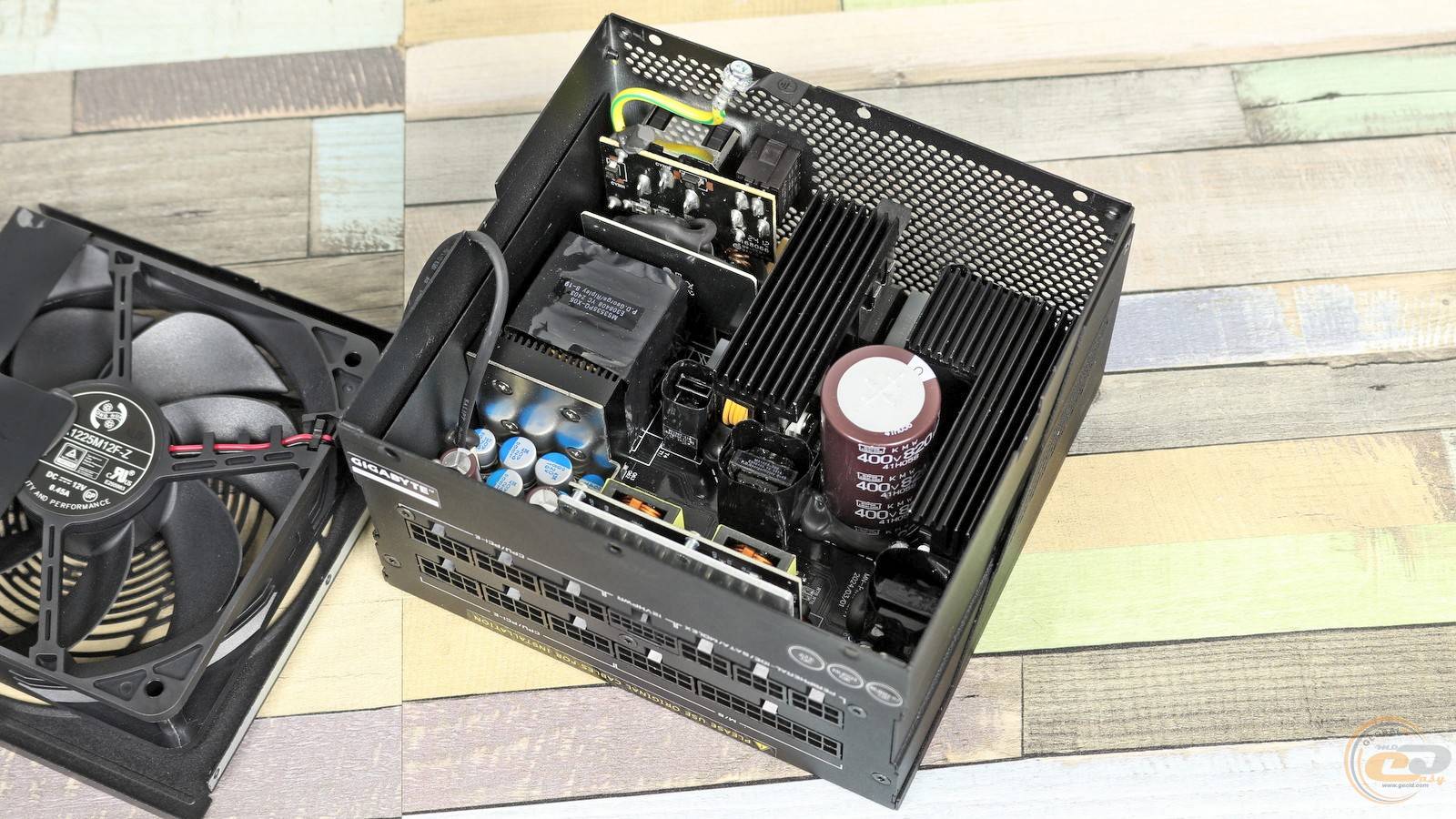

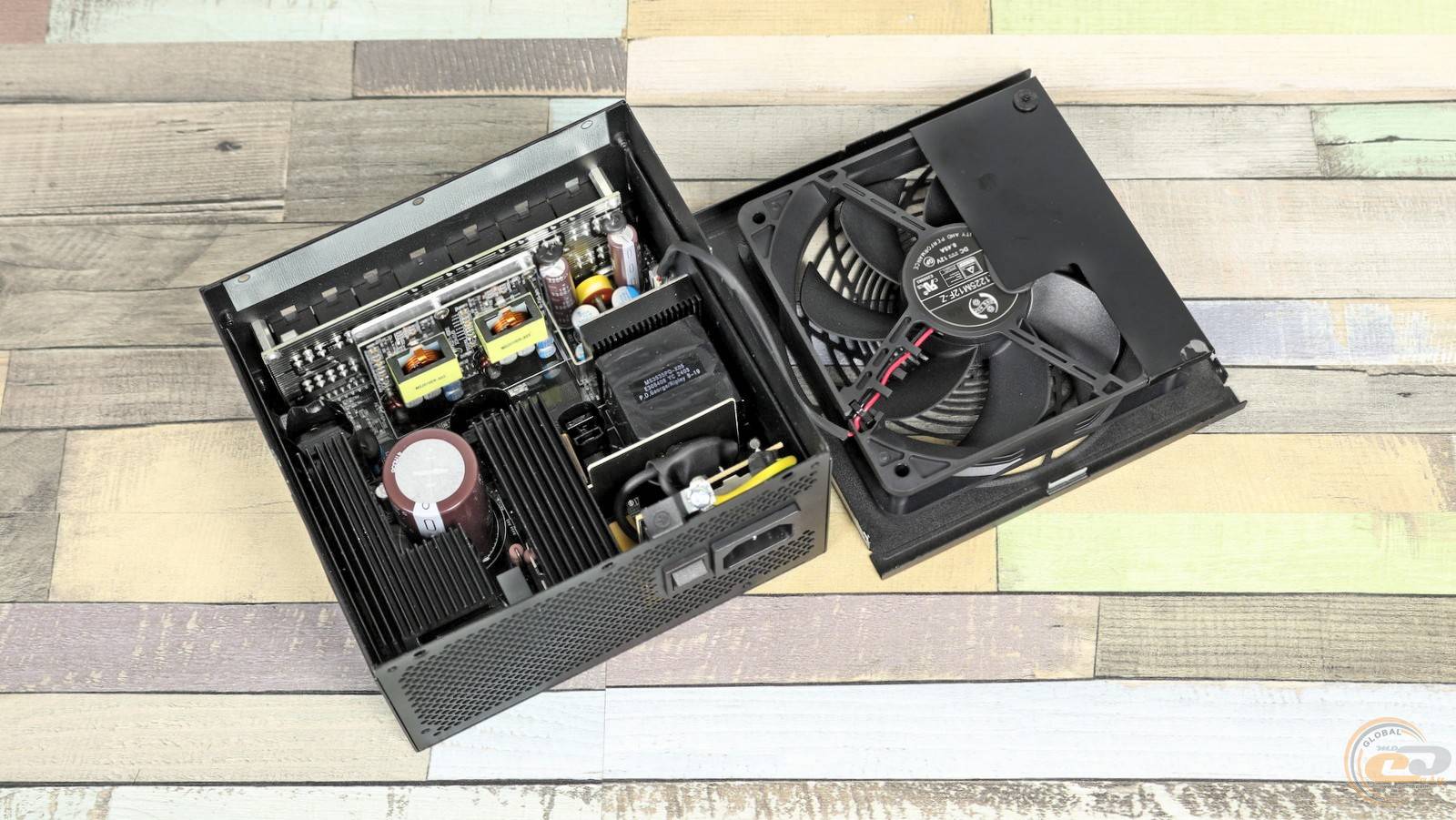

Попри її наявність, ми все ж заглянули всередину AORUS ELITE 850 PLATINUM MODULAR.

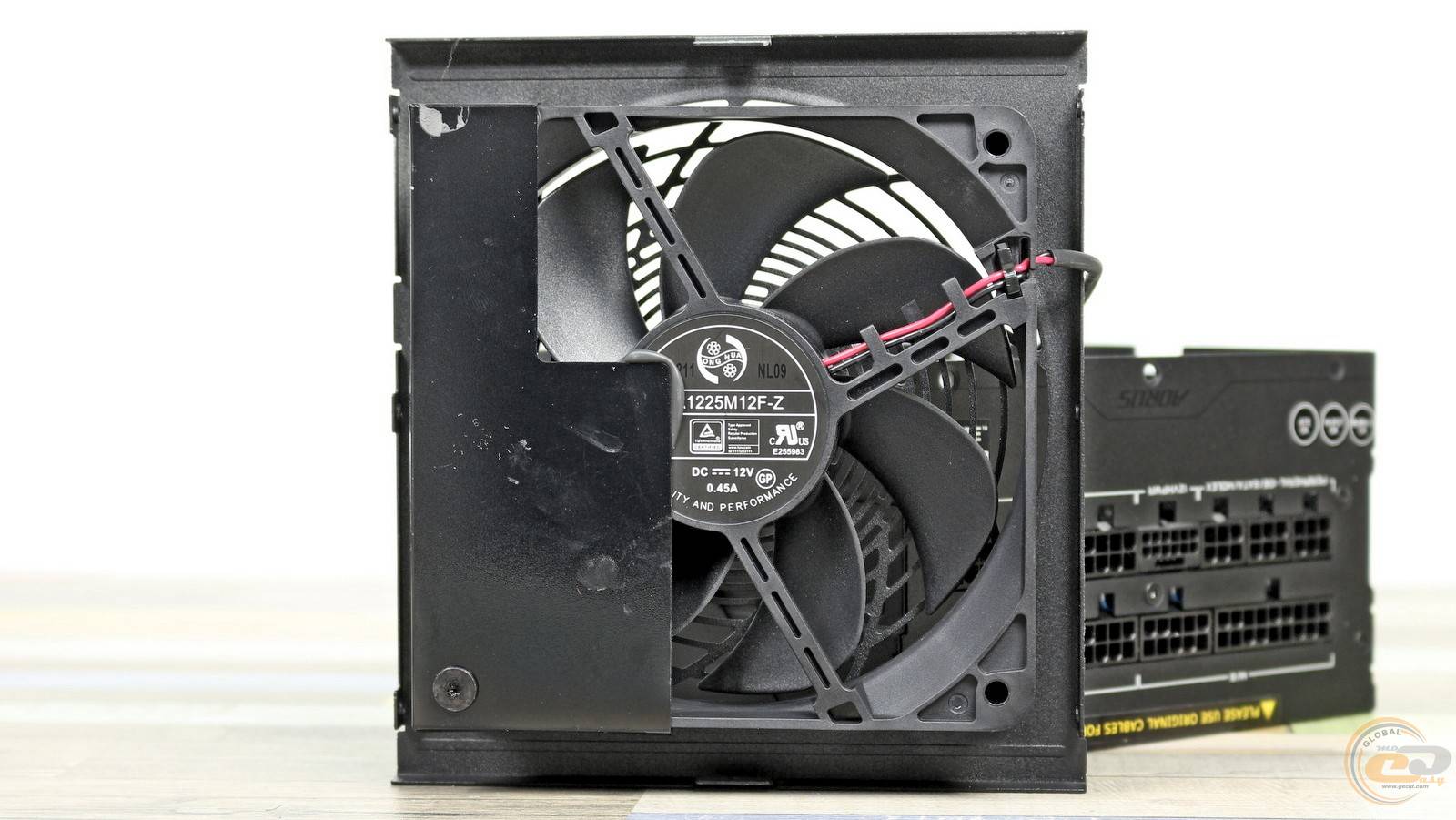

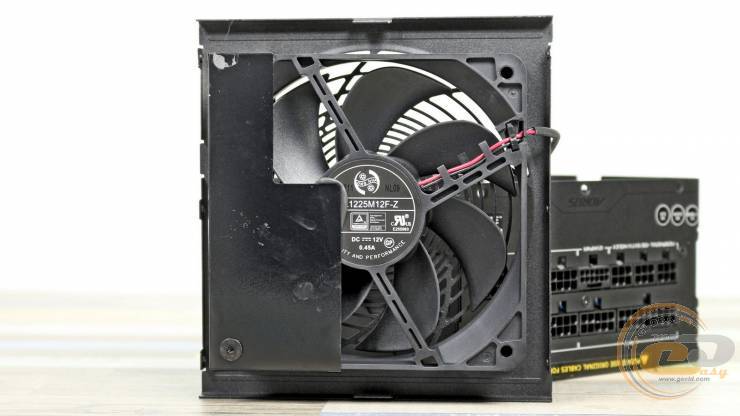

Активне охолодження тут покладене на вентилятор Hong Hua HA1225M12F-Z на основі надійного і тихого гідродинамічного підшипника — його ми вже неодноразово зустрічали всередині інших висококласних пристроїв. Через 2-контактний конектор вертушка споживатиме до 5,4 Вт (12 В при 0,45 А). А встановлена на ній пластина покликана скеровувати повітряний потік на найбільш гарячі компоненти.

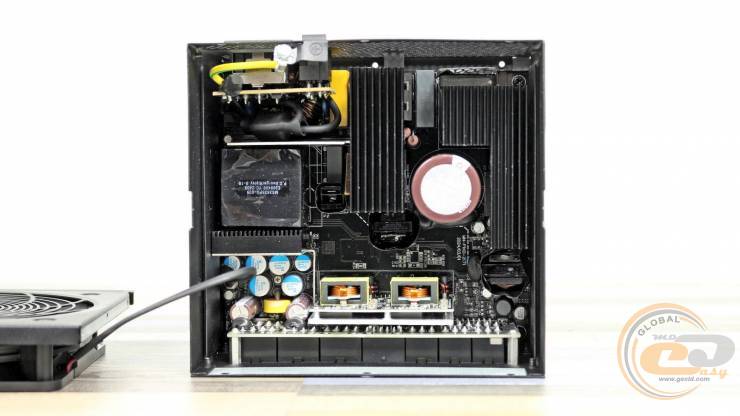

Цілком очікувано, що всередині компактного пристрою потужністю цілих 850 Вт є небагато вільного простору, через що нам вдалося роздивитися лише деякі його складові. Одразу ж кидається у вічі, що на радіаторах не економили — габаритні охолоджувачі відводять тепло від ряду силових елементів первинного та вторинного кіл.

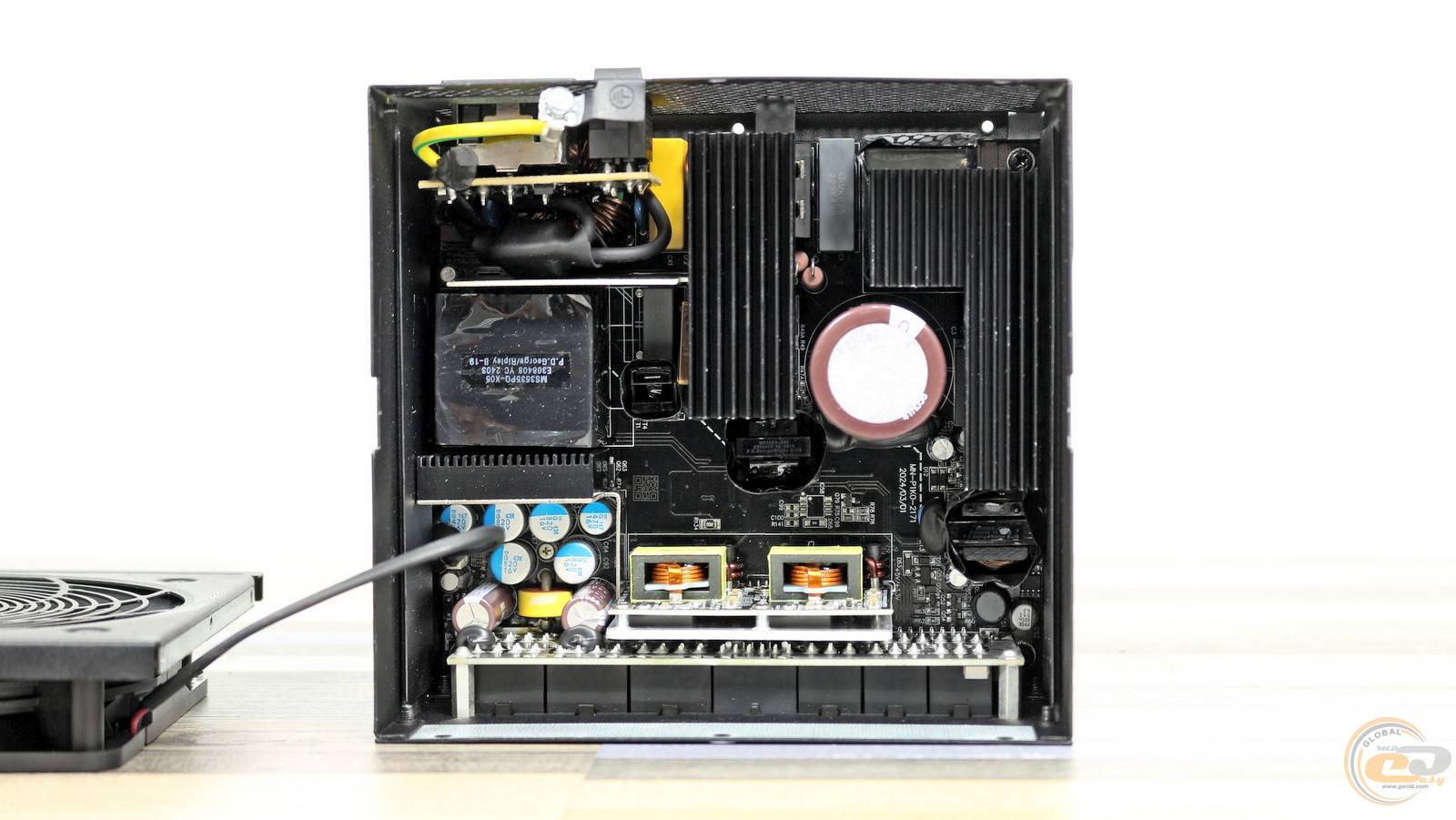

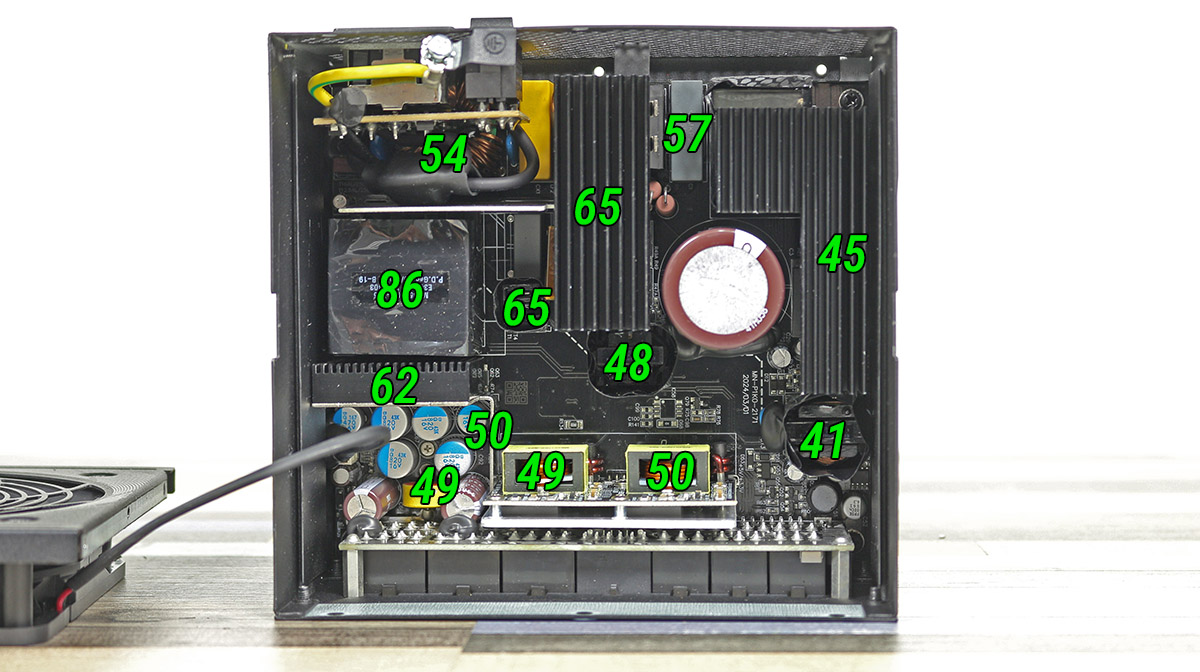

Переходимо до деталей. Елементи вхідного фільтра, у тому числі і варистор для грозозахисту, присутні на своєму місці. Охолоджувач поруч відводить тепло від ключів первинного перетворювача та діодних збірок, тоді як наступний — від складових вузла активного коректора потужності. А ще під ним ховається відповідний габаритний дросель.

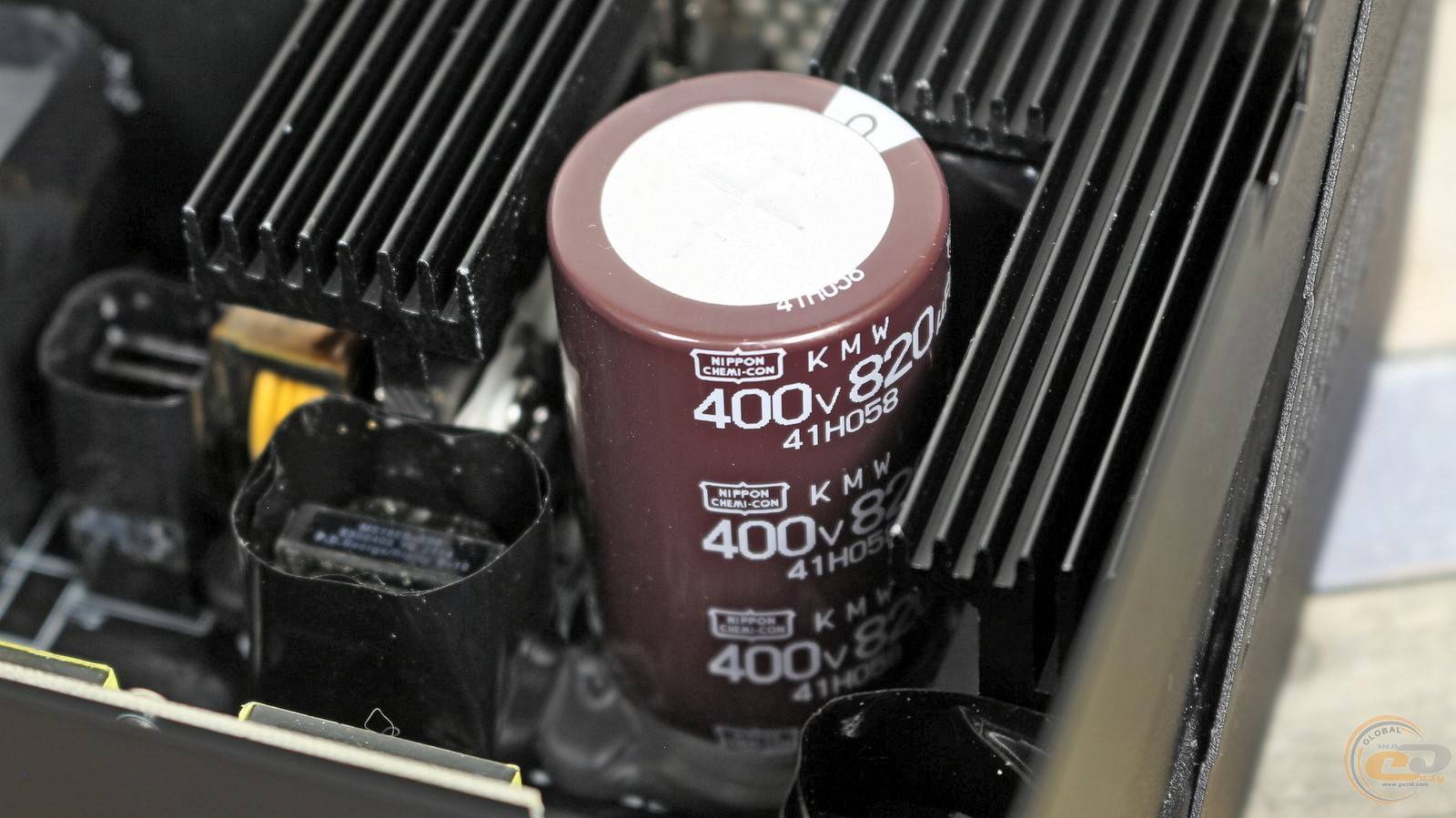

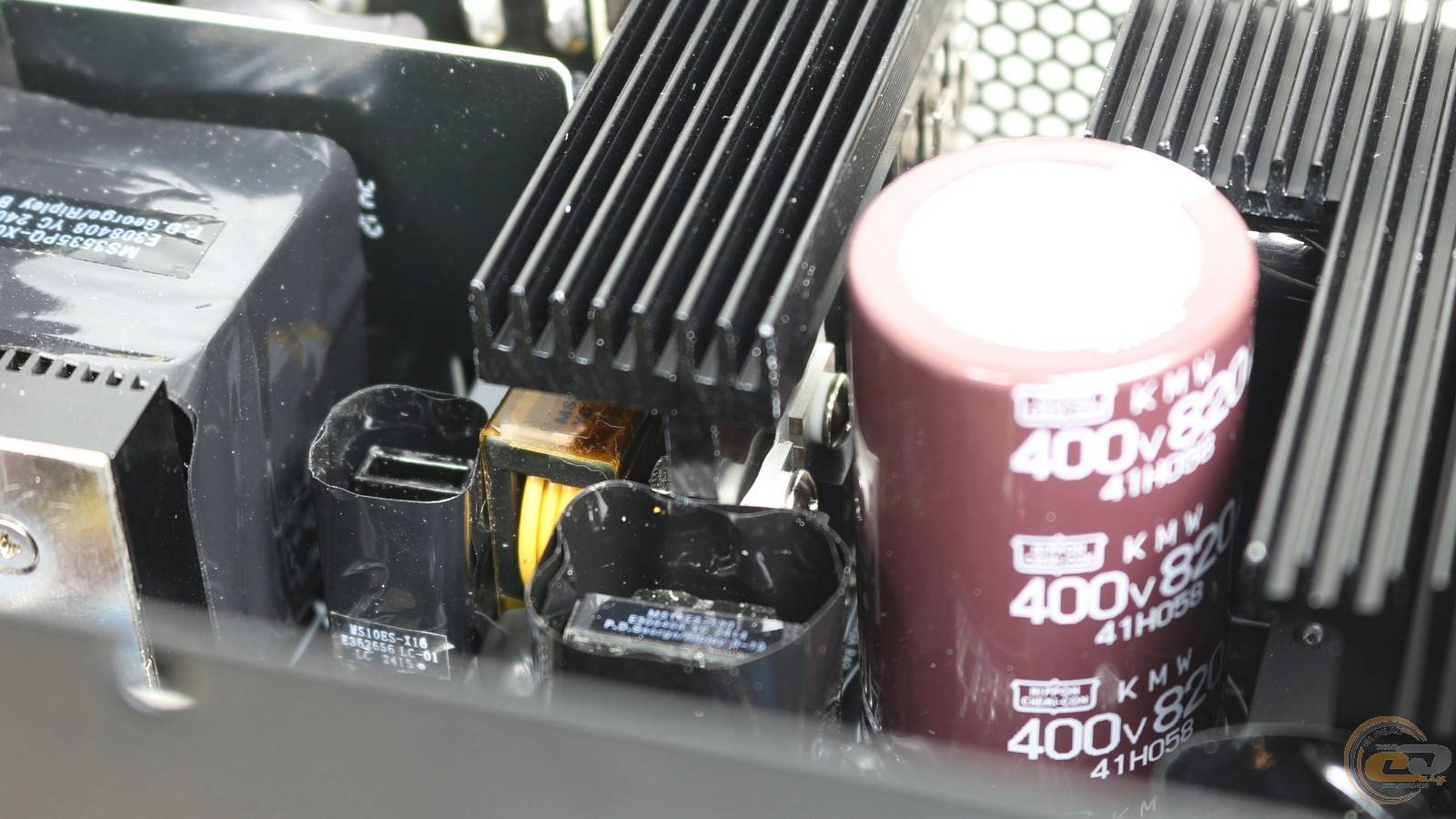

Вхідний конденсатор представлений високотемпературним електролітом від японської компанії Nippon Chemi-Con. Він має ємність 820 мкФ, що є гідним показником для 850-ватника і дозволяє збільшити час утримання.

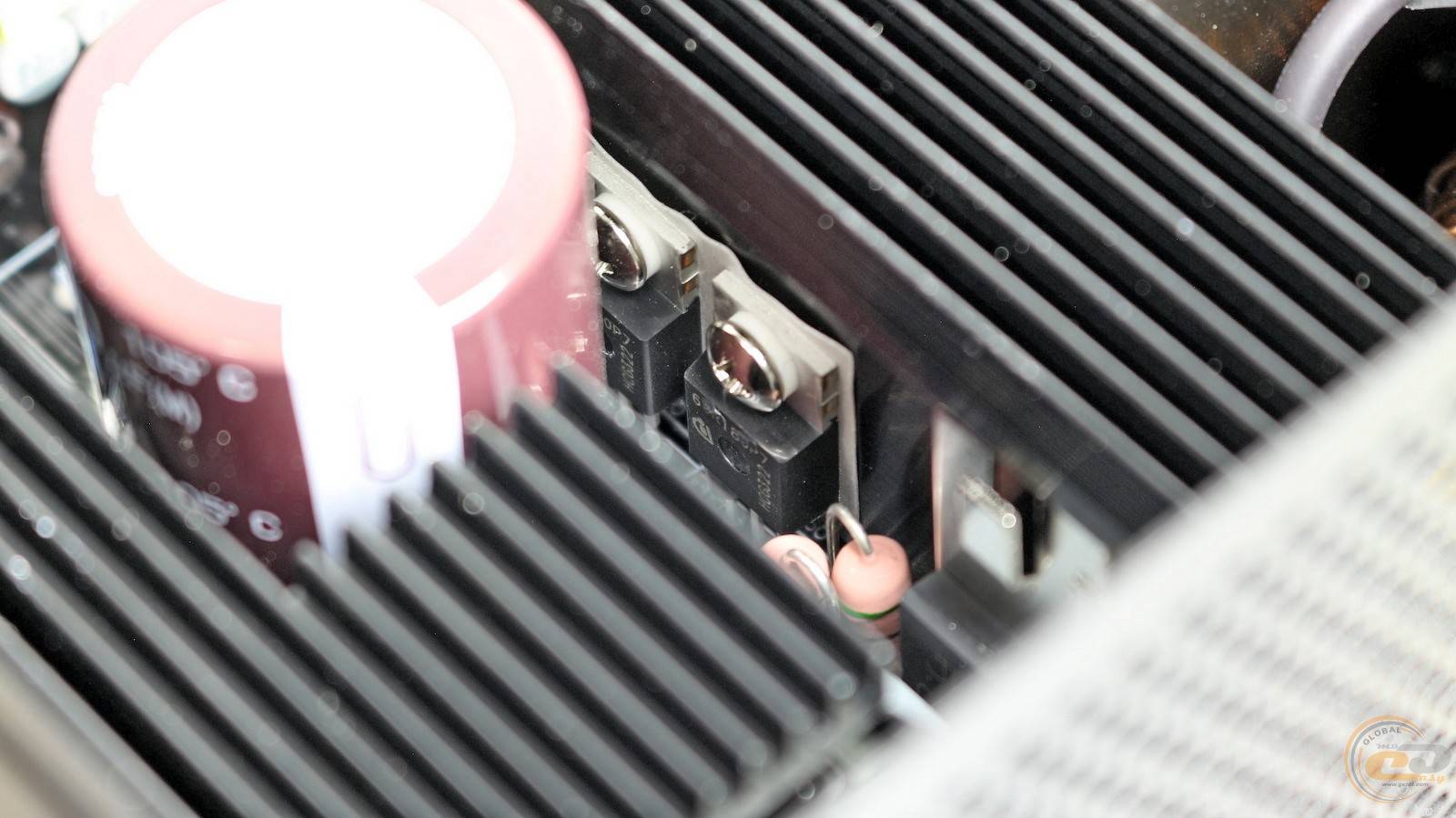

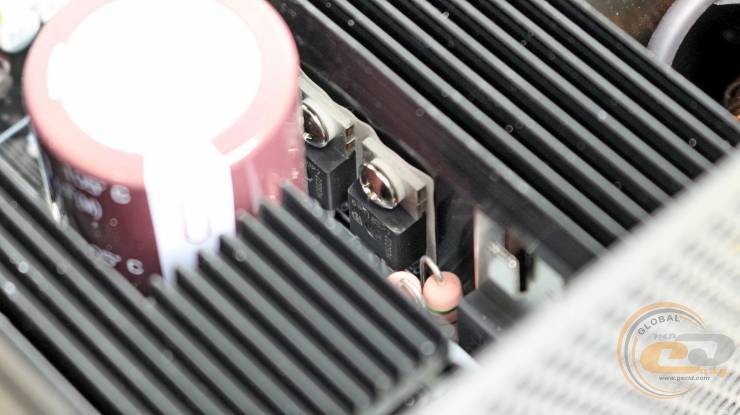

Ключами первинного кола є чотири польові транзистори від німецької компанії Infineon, зафіксовані по обидва боки радіатора. Висока якість дозволяє розраховувати на тривалий термін їх служби.

В свою чергу використання високоефективної повномостової схеми (Full bridge) забезпечило отримання сертифікату 80 PLUS Platinum.

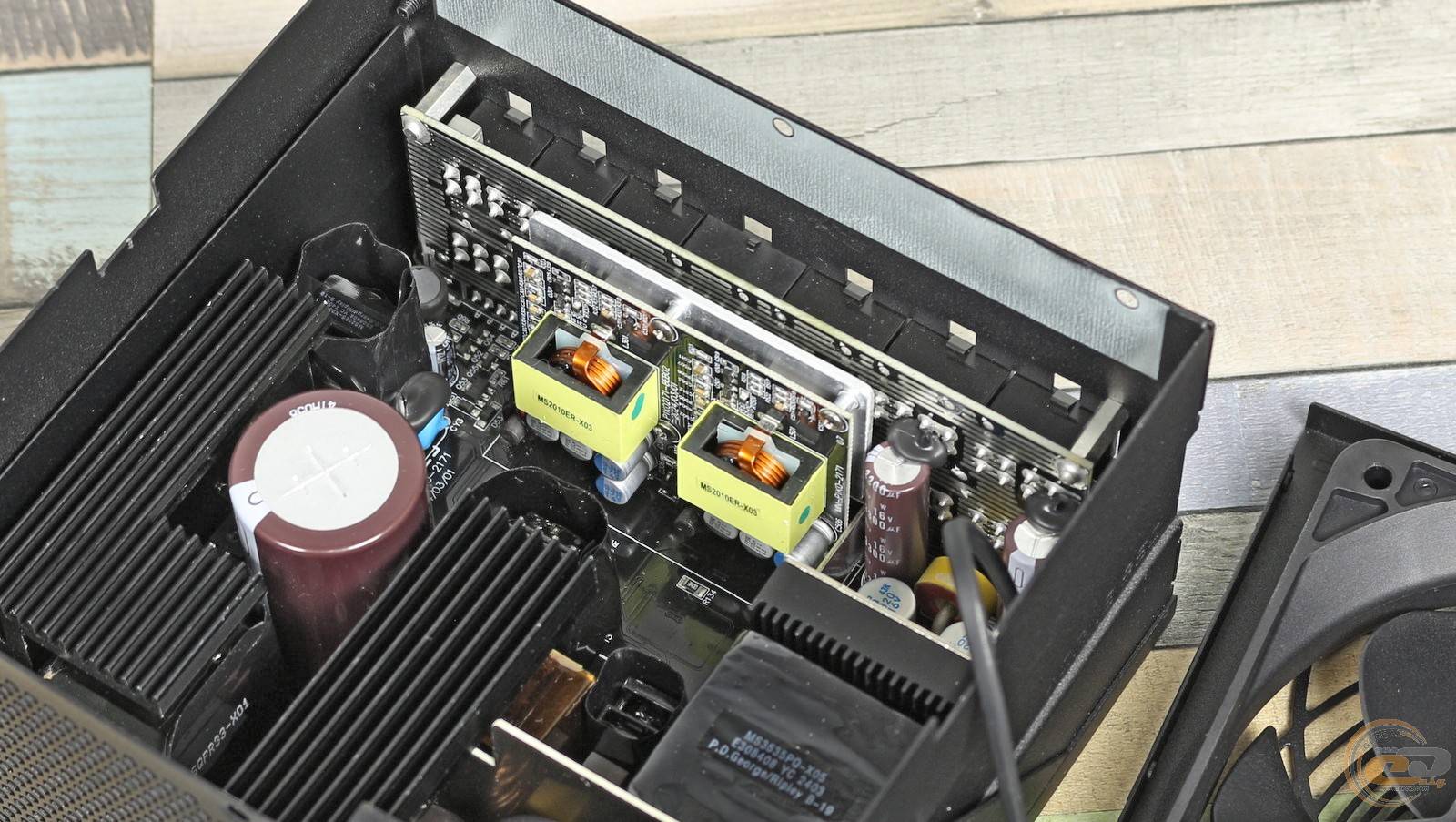

Поруч із головним трансформатором розташований радіатор силових елементів синхронного випрямляча, які формують напругу +12В.

А на вертикальній платі поруч розпаяні складові DC-DC-перетворювачів напруг, що утворюють молодші канали +3,3В і +5В. І, звісно ж, ще одна дочірня PCB містить на собі вихідні роз'єми для під'єднання модульних кабелів.

Що ж до конденсаторів, то у всіх вузлах AORUS GP-AE850PM PG5 використовуються надійні полімерні елементи та електроліти від відомих японських брендів Rubycon і Nippon Chemi-Con — все як і було обіцяно на коробці.

Враховуючи високу якість виконання пристрою, не дивно бачити тут і повний перелік захистів:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за потужністю (OPP);
• від перевантаження за струмом кожного каналу (OCP);
• від перегрівання (OTP).

Крос-навантажувальні характеристики

Переходимо до практики. Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу.

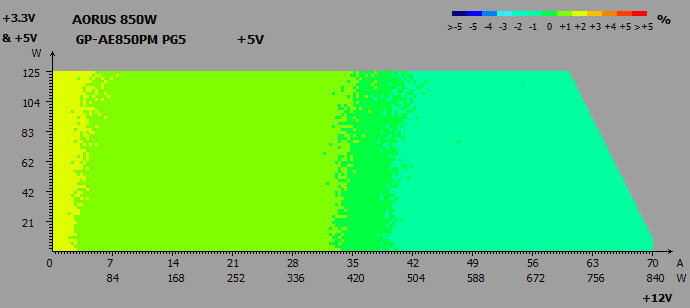

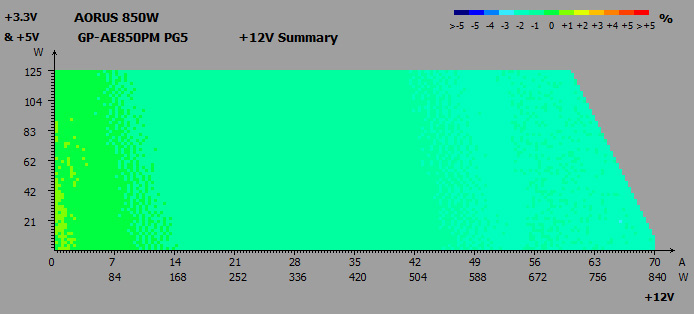

Під час крос-навантажувальних тестів на основних лініях живлення GIGABYTE AORUS ELITE 850PM (GP-AE850PM PG5) були зафіксовані такі відхилення:

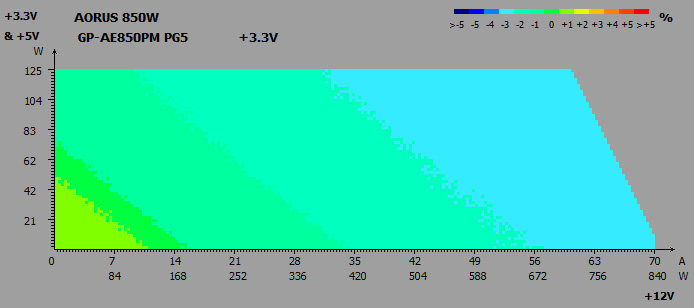

• лінія +3,3В: від -3% до +1%;
• лінія +5В: від -1% до +2%;
• лінія +12В: від -2% до +1%.

Реальні відхилення напруг значно менші, аніж того вимагає стандарт ATX, і лежать в діапазоні від -3% до +2%.

Шуми і пульсації на всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

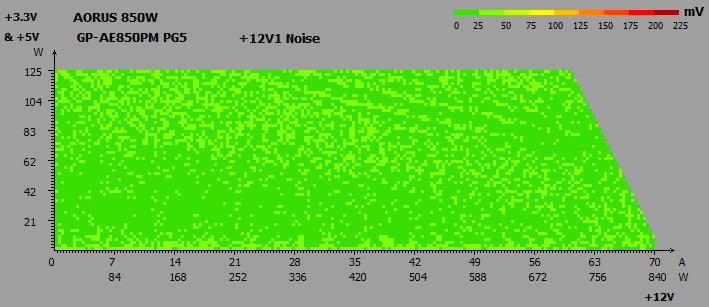

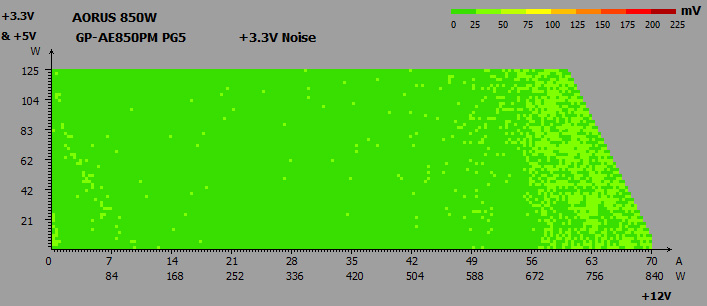

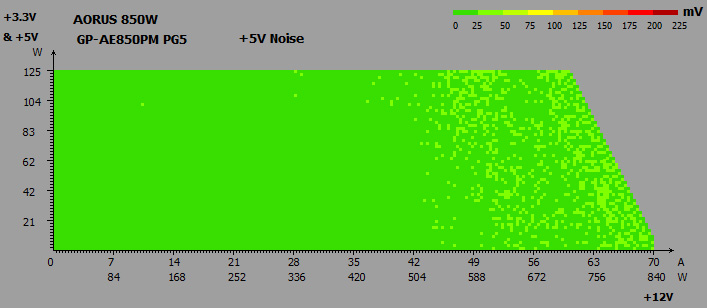

Пульсації також в порядку — на всіх трьох лініях вони знаходяться в межах 50 мВ, що є хорошим значенням для молодших каналів і відмінним для +12В.

Чергова лінія живлення + 5VSB

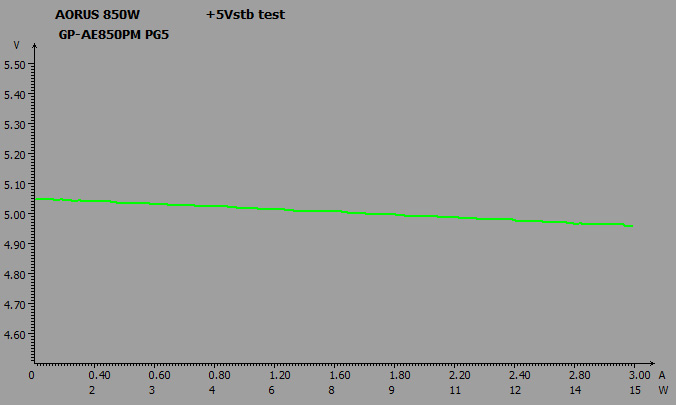

Не виникає запитань і до чергової лінії живлення. Напруга на ній коливалася у дуже вузьких межах від 5,05 до 4,96 В, тобто від +1% до -0,8%.

PF

Таблиця, що показує зміну PF залежно від завантаження джерела живлення:

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Хоча роздивитися складові модуля корекції потужності нам не вдалося, на практиці він добре справляється зі своє роботою. При споживаній потужності усього 170 Вт коефіцієнт PF досягнув 0,92, а максимальне значення рівне 0,98.

ККД

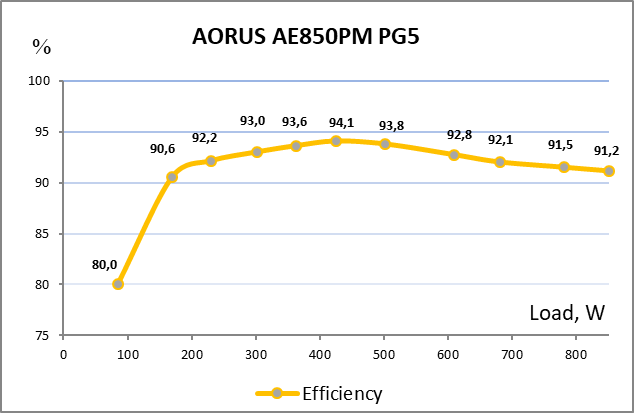

ККД блока живлення заявлений на рівні 80 PLUS Platinum. Це означає, що при навантаженні 20%, 50% і 100% від номінальної потужності він не повинен просідати нижче 92%, 94% і 90% відповідно. Саме це ми і бачимо на отриманому під час тесту графіку.

Система охолодження і температурний режим

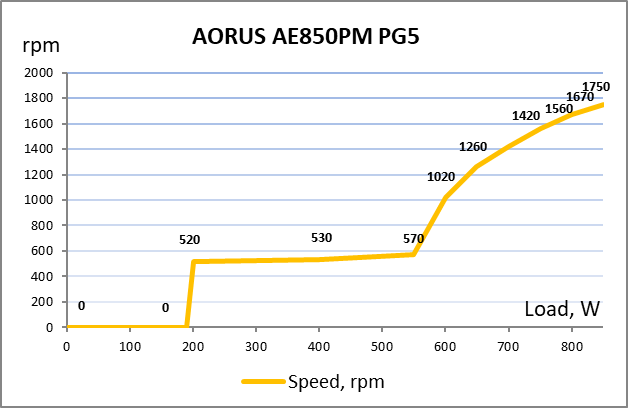

При навантаженні до 200 Вт охолодження блока живлення відбувається пасивно і абсолютно беззвучно. Далі пропелер стартує і до потужності 550 Вт працює при дуже тихих 520-570 об/хв. До потужності 650 Вт частота його обертання зростає до 1200 об/хв, а шум залишається тихим. А на решті діапазону маємо комфортний шум нижче середнього рівня і швидкість до 1750 об/хв.

Після 15-хвилинного тестування блока живлення під навантаженням у 830 Вт, а це майже 98% від номіналу, найгарячішим компонентом був головний трансформатор. Він прогрівся до 86°C, що є непоганим показником, у той час як інші вузли були помітно холоднішими. Температура у приміщенні під час даного тесту становила 25°C.

Практичні випробування на реальній конфігурації

А як даний блок живлення поводить себе на реальній комп'ютерній системі? Для її збірки був задіяний процесор AMD Ryzen 9 5900X з TDP 105 Вт в парі з двома відеокартами: 450-ватною ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition та 220-ватною ASUS Prime Radeon RX 9070 OC Edition.

Компонент	Модель
Процесор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
РСО	ASUS TUF Gaming LC II 360 ARGB
Материнська плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативна пам’ять	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Відеокарти	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition ASUS Prime Radeon RX 9070 OC Edition
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Вимірювання проводилися у двох режимах: «Простій» та «Максимальне навантаження», яке створювалося за допомогою тесту AIDA FPU та тесту для завантаження відеокарти FurMark Donut (GK) в утиліті MSI Kombuster. Енергоспоживання системи вимірювалося за допомогою ватметра Seasonic PowerAngel, а напруги на трьох основних лініях — мультиметром MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях були отримані такі значення:

Система з парою відеокарт виявилася цілком «по зубах» AORUS ELITE 850 PLATINUM MODULAR. Відхилення від номіналів ліній знаходилися в межах від 0,6% до 2,4%, а просідання напруги нижче номіналу і зовсім не було. У той же час різниця між значеннями напруг в простої та при навантаженні становила всього лиш 0,4-0,9%, що вказує на відмінну стабілізацію.

Загалом же можливостей такого 850-ватника із запасом вистачить практично для будь-якої топової збірки з однією відеокартою. А при встановлення чогось більш енергоефективного ніж GeForce RTX 5090 ще й буде присутній запас для розгону компонентів.

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додаток до всього перерахованого вище, AORUS GP-AE850PM PG5 потішить свого власника низьким енергоспоживанням у вимкненому стані (3 Вт) комп'ютера і в сплячому режимі (5 Вт).

Підсумок

Знайомство з блоком живлення GIGABYTE AORUS ELITE 850 PLATINUM MODULAR (GP-AE850PM PG5) залишило гарні враження. Пристрій відмінно справляється зі своїми безпосередніми обов'язками, забезпечуючи стабільне живлення з мінімальними відхиленнями напруг. При цьому його потужності вистачить практично для будь-якої системи з однією відеокартою.

До якості внутрішнього наповнення також немає жодних запитань: в основі вентилятора лежить надійний гідродинамічний підшипник, усі конденсатори тут родом із Японії, а ті силові елементи, які нам вдалося роздивитися, мають німецьке походження. Та й нагрівання компонентів порівняно невелике. Тож не дивно, що виробник надає на пристрій цілих 10 років гарантії.

Крім того, власника потішить досить низький рівень шуму вентилятора, особливо в діапазоні навантажень до 650 Вт, «платиновий» ККД до 94%, оригінальний дизайн та гідний набір модульних кабелів.

І, що також дуже важливо, блок живлення GIGABYTE AORUS ELITE 850 PLATINUM MODULAR з цінником ₴6999 є одним із найдоступніших пристроїв з таким багатим наповненням. Єдине, майте на увазі, що доступний він у двох варіантах: rev. 1.0 з PCIe 5.0 та rev. 1.1, уже з більш сучасним конектором PCIe 5.1.

Переваги:

• високий рівень ККД (понад 94%, 80 PLUS Platinum);
• при підключенні до потужної конфігурації напруги залишаються в межах норми;
• дуже малі відхилення напруг;
• наявність усіх видів захистів;
• повномостова резонансна топологія та DC-DC-перетворювачі;
• можливість роботи в широкому діапазоні мережевої напруги;
• використання лише японських електролітичних конденсаторів;
• повністю модульна система кабелів;
• шість 6+2-контактних роз’ємів PCIe та один 600-Вт PCIe 5.0;
• 120-мм вентилятор на надійному і тихому FDB-підшипнику;
• беззвучна робота при навантаженні до 200 Вт і тиха до 650 Вт;
• порівняно невисоке нагрівання внутрішніх вузлів;
• знімний магнітний логотип на боковині;
• компактні розміри;
• 10 років гарантії.

Особливості:

• наявність двох версій даного блока живлення: rev. 1.0 з кабелем PCIe 5.0 та більш сучасної rev. 1.1 з конектором PCIe 5.1.

Автор: Олесь Пахолок

Висловлюємо подяку інтернет-магазину TELEMART.UA за наданий для тестування блок живлення.
