Огляд і тестування блока живлення GIGABYTE AORUS P850W: хороший старт
24-09-2018
Асортимент блоків живлення компанії GIGABYTE порівняно невеликий, але в ньому знайдуться рішення і для самих ощадливих, і для забезпечених користувачів. Перші представлені моделлю GIGABYTE PW400 і поруч трохи більш дорогих виробів. Другі з'явилися тільки влітку 2018 року, і вони відносяться до ігрової лінійки GIGABYTE AORUS.
На даний момент вона представлена парою БЖ: GIGABYTE AORUS P750W і AORUS P850W, назви яких вказують на їх номінальну потужність. В обох випадках йдеться про повністю модульних «золотих» рішеннях із повним спектром захистів, виключно японськими конденсаторами, якісними вентиляторами на основі подвійних шарикопідшипників, єдиною 12-вольтовою лінією і 10-річною гарантією. До нас же потрапила старша модифікація потужністю потужність 850 Вт.
Специфікація
Модель |
GIGABYTE AORUS P850W (GP-AP850GM) |
|
Тип |
ATX 12V 2.31 |
|
Номінальна потужність, Вт |
850 |
|
Потужність по каналу 12В, Вт |
846 |
|
Потужність ліній +3,3В и +5В, Вт |
120 |
|
Кількість ліній +12В |
1 |
|
Виходи, А |
+3,3В |
20 |
+5В |
20 |
|
+12В |
70,5 |
|
-12В |
0,3 |
|
+5Vsb (чергова лінія живлення) |
3 |
|
Вхідна напруга, В |
110 − 240 |
|
Частота, Гц |
47 − 63 |
|
Вхідний струм, А |
10 |
|
ККД, % |
90 |
|
Сертифікований 80 PLUS |
Gold |
|
Метод компенсації коефіцієнта потужності |
Активний |
|
Коефіцієнт потужності (PF), % |
>90 |
|
Сигнал Power Good, мс |
100 – 150 |
|
Час утримання, мс (навантаження 100%, харчування 115 В) |
>16 |
|
PCIe-роз'ємів |
6 (6+2-контактних) |
|
Модульний |
Да |
|
Розміри вентилятора, мм |
135 x 135 x 25 |
|
Тип підшипників |
Подвійний шарикопідшипник |
|
Захисти |
OPP, OVP, UVP, OCP, OTP, SCP |
|
Час напрацювання на відмову(MTBF), год |
>100 000 |
|
Розміри, мм |
160 х 150 х 86 |
|
Гарантія, років |
10 |
|
Сайт виробника |
Упаковка і комплект постачання
Стильна упаковка в подробицях розповідає про всі переваги блоку живлення, навіть якщо ви попередньо не спромоглися відвідати відповідну сторінку сайту виробника.

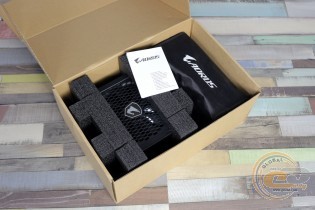

Саме джерело гарненько упаковане, тому не переживайте за його збереження. У комплекті маємо тільки мішечок з дротами, що відстібаються, кабель живлення, кріпильні гвинти і керівництво користувача.
Зовнішній вигляд

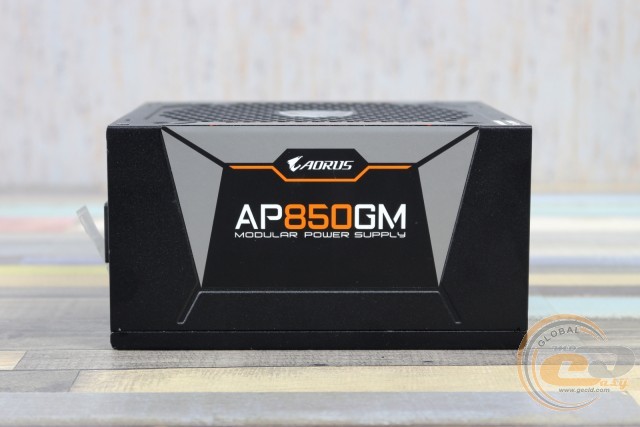

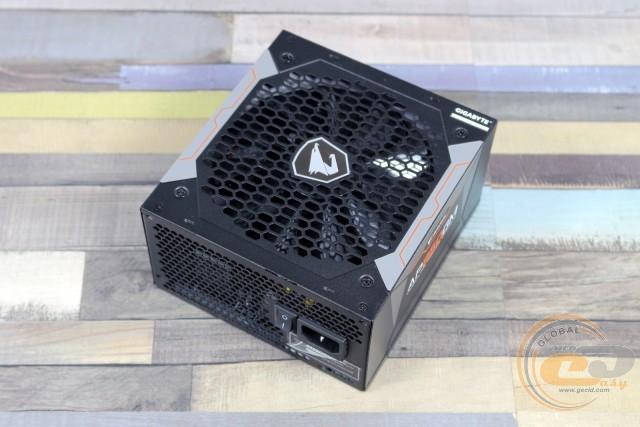

З точки зору дизайну GIGABYTE AORUS P850W вас не посоромить, навіть якщо конструкція системника демонструє блок живлення широкого загалу. Сірі вставки з помаранчевими акцентами відмінно контрастують із чорним кольором корпусу. Красиво виглядає і фірмовий логотип, правда, він все ж таки буде захований від очей.
Довжина новинки становить звичні для такої потужності 160 мм, тому з підбором сумісного корпусу проблем не буде.

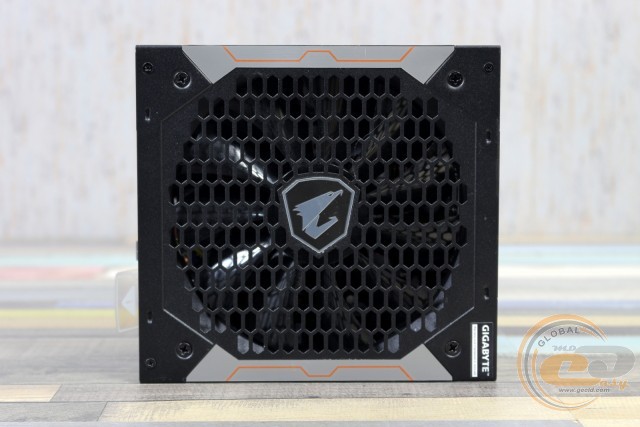

Великий 135-мм пропелер займає майже всю нижню панель. Він захоплює прохолодне повітря через перфорацію у вигляді витягнутих сот. Поруч розмістилися кріпильні гвинти, один з яких прикритий гарантійною наклейкою.

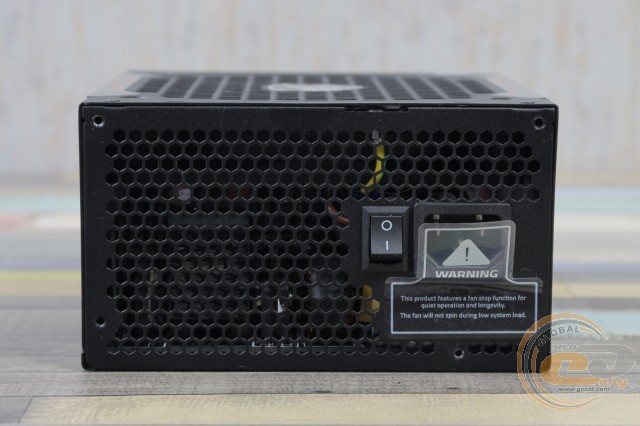

«Стільникові» отвори також займають більшу частину тильної панелі, залишивши місце для вимикача і вхідного мережевого роз'єму. Останній завбачливо обладнаний наклейкою з нагадуванням про пасивну роботу СО при невеликих навантаженнях. Отже, відсутність обертання пропелера ніяк не вказує на поломку самого джерела.

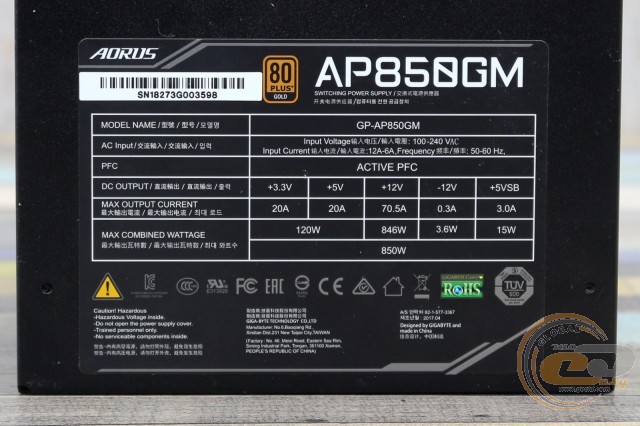

Згідно наклейці на черевці, тестований блок живлення може видати 850 Вт потужності. Майже в повному обсязі (99,5%) вона доступна за самою затребуваною лінією +12В. Для більш дрібних каналів +5В і +3,3В відведені також чималі 120 Вт - для живлення периферії має вистачити.

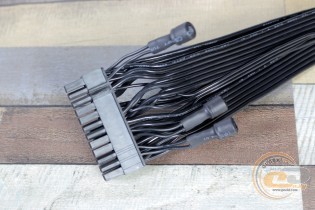

Основні кабелі в GIGABYTE AORUS P850W представлені 20+4-контактним ATX і парою 4+4-контактних ATX12V. Усі без винятку дроти виконані у вигляді зручних в укладанні шлейфів зі звичним калібром 18 AWG (близько 1 мм у діаметрі). Винятком є трохи більше грубий 20+4-контактний ATX калібру 16 AWG.

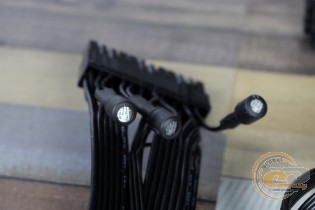

В якості додаткових фільтрів від наведень на дротах ATX12V і PCIe розпаяні невеликі твердотільні бочонки.

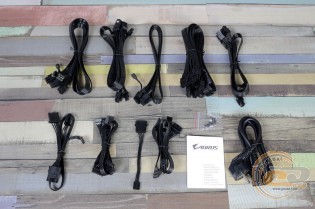

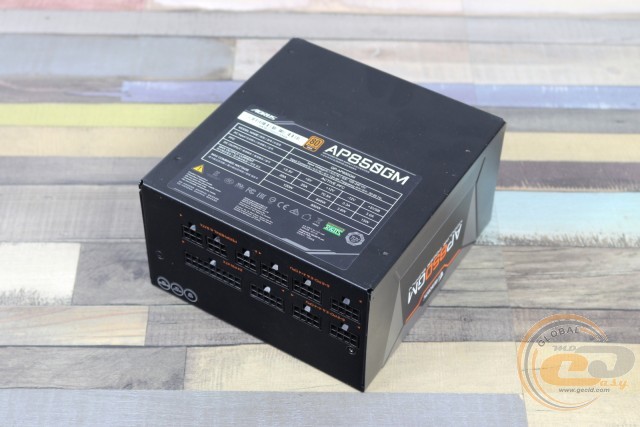

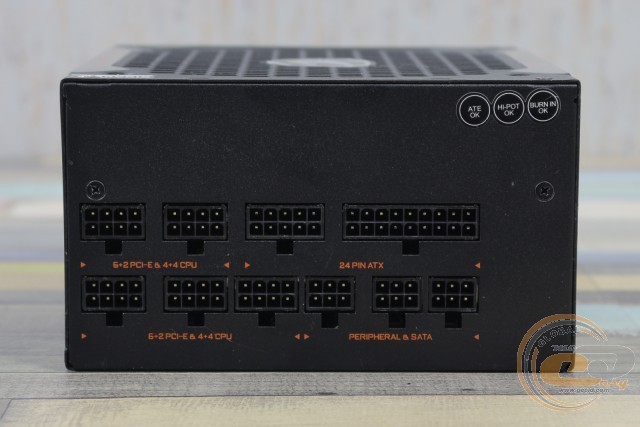

Усі без винятку дроти є знімними. Їх можна під'єднати в міру необхідності. Для підключення відеокарт доступні шість 6+2-контактних роз'ємів PCIe - зможете без проблем живити пару потужних прискорювачів. А шести SATA (на двох окремих дротах), трьох PATA і FDD (плюс ще і перехідник з PATA на FDD) цілком вистачить для підключення периферії. Різна кількість контактів на конекторах і підписи на корпусі блоку живлення не дозволять вам переплутати дроти при підключенні.
Повна конфігурація системи кабелів виглядає таким чином:
Типи роз'ємів |
Кількість |
Довжина дротів до роз'єма (роз'ємів), см |
20+4-контактний ATX |
1 |
65 |
4+4-контактний ATX12V |
2 |
65 |
один 6+2-контактний PCIe |
2 |
75 |
два 6+2-контактних PCIe |
2 |
65-80 |
три PATA та один FDD |
1 |
45-55-65-75 |
три SATA та один PATA |
2 |
55-65-75-85 |
перехідник с PATA на FDD |
1 |
10 |
Питань до довжини дротів у нас не виникло. А ось 10-см відстань між SATA-роз'ємами може бути занадто коротким, з огляду на тенденції до розміщення накопичувачів в абсолютно різних місцях корпусу. Врахуйте цей момент, якщо у вас у планах створення великої дискової підсистеми.
Внутрішня будова

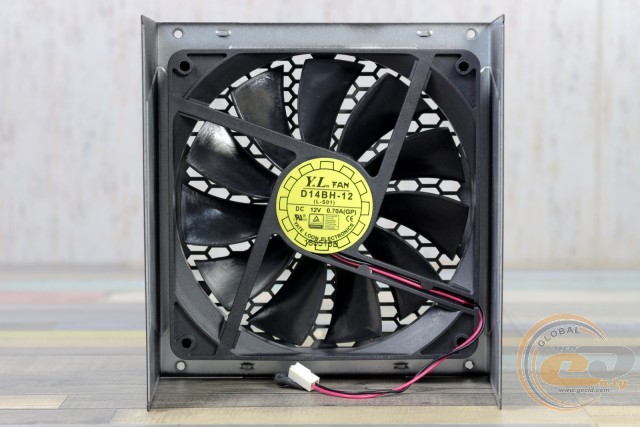

Що являє собою система охолодження джерела GIGABYTE AORUS P850W? Активний відведення тепла покладено на 135-мм 11-лопатевий вентилятор YATE LOON D14BH-12 із частотою обертання до 1800 об/хв. Через знімний двоконтактний конектор пропелер споживає 8,4 Вт електроенергії (12 В при 0,7 А), а в її основі використовується подвійний шарикопідшипник із часом напрацювання на рівні 50 000 годин.

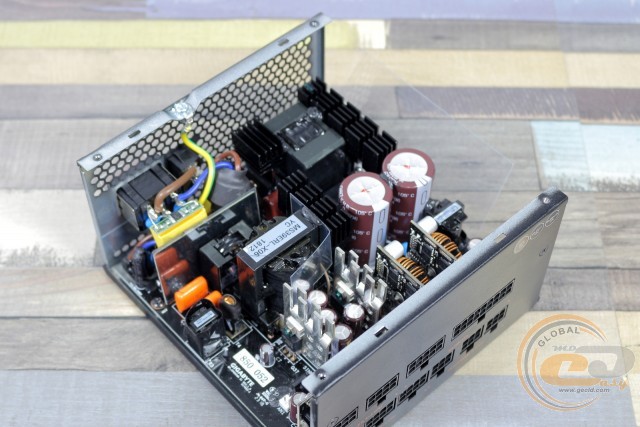

Пасивна ж частина СО складається з п'яти радіаторів: трьох у первинному ланцюзі (пофарбовані в чорний колір) і двох у вторинній. Наскільки вони ефективні? Зараз дізнаєтеся.

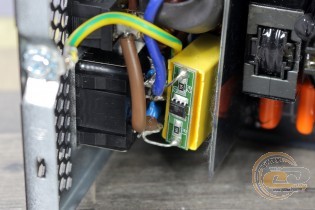

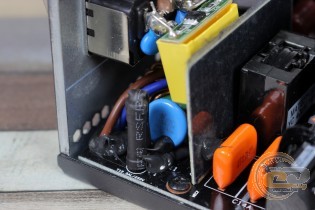

Незважаючи на щільне компонування у вхідний термінал, розглянути елементи електромагнітного фільтра нам все ж вдалося. Є необхідні два X- і чотири Y-конденсатори, а також пара дроселів, варістор і чіп CW02X, що відповідає за розрядку ємностей для меншого енергоспоживання в режимі очікування.

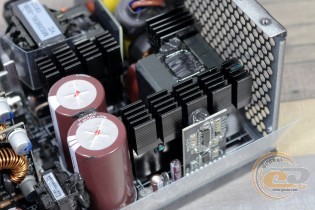

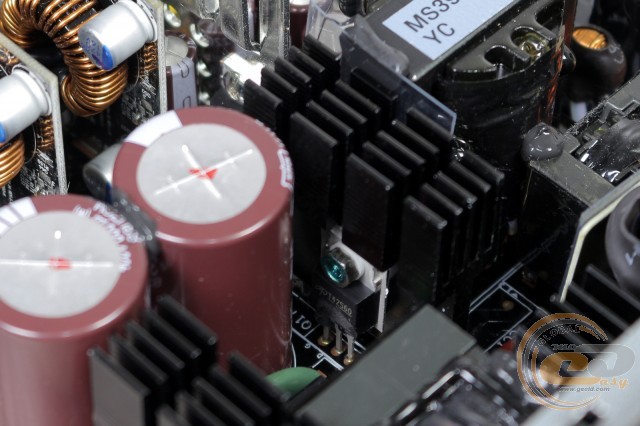

Пара діодних збірок охолоджується за допомогою першого радіатора, однак розглянути їх маркування нам не вдалося. Утім, з огляду на потужність БЖ, радує вже сама наявність додаткового відводу тепла від них.

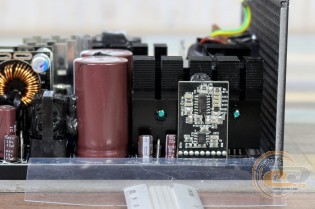

Другий радіатор розташований із дроселем APFC і обслуговує силові елементи даного вузла. А за охолоджувачем розташувалася дочірня плата з чіпами CM6500UNX і CM03X, які відповідають за реалізацію активного модуля корекції коефіцієнта потужності.

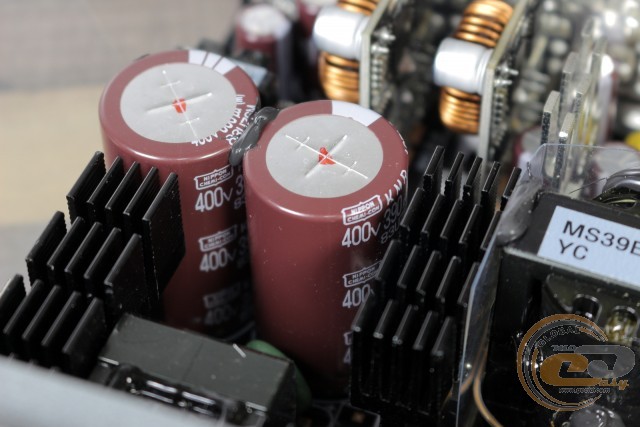

Пара вхідних конденсаторів представлена японськими рішеннями Nippon Chemi-Con із великою загальною ємністю 780 мкФ (2х390 мкФ). Крім високої якості, радує їх приналежність до високотемпературної серії.
Третій же радіатор охолоджує силові елементи первинного кола. Тут нам вдалося розглянути лише польовий транзистор із маркуванням «T42S60» виробництва північноамериканської компанії Alpha & Omega Semiconductor.
