Огляд і тестування блока живлення GAMEMAX GM-500

За останні роки через наші руки пройшло дуже багато різних блоків живлення, але відверто бюджетні рішення не попадалися жодного разу. І ось нарешті нам трапилася можливість випробувати подібний екземпляр на практиці. Відразу обмовимося, що метою даного огляду не є просто взяти і розкритикувати блок живлення. І так ясно, що модель вартістю близько $20 буде поступатися більш дорогим аналогам. Набагато цікавіше подивитися, наскільки економія позначилася на кінцевих характеристиках, і взагалі чи є зміст купувати подібного роду рішення. Тому пропонуємо відкинути убік ярлики в стилі «китайський мотлох» або «незрозумілий ноунейм» і спробувати максимально об'єктивно й неупереджено подивитися на ринок відверто бюджетних блоків живлення.

GAMEMAX GM-500

У якості піддослідного зразка була обрана модель GAMEMAX GM-500. Чому саме вона? Все просто: ціна в $23 і просто величезна кількість відгуків на всіляких форумах та інтернет-майданчиках. Що ж, подивімося, чим зумовлена така популярність. Ну, крім ціни, звісно ж.

Специфікація:

Модель

GAMEMAX GM-500

Тип

ATX12V

Номінальна потужність, Вт

500

Потужність по каналу 12В, Вт

480

Потужність ліній +3,3В і +5В, Вт

149

Кількість ліній +12В

2

Виходи, А

+3,3В

18

+5В

18

+12В1, +12В2

20

-12В

0,5

+5Vsb

2,5

Вхідна напруга живлення, В

230

Частота, Гц

50 – 60

Вхідний струм, А

7,5

ККД, %

Сертифіковано 80 PLUS

Ні

Метод компенсації коефіцієнта потужності

Відсутній

Конфігурація системи вихідних кабелів

Виведені прямо з корпусу блока живлення

Кількість роз’ємів PCIe

1 (6-контактний)

Система охолодження

На основі 120-мм вентилятора

Захисти

Розміри, мм

150 х 140 х 86

Зовнішній вигляд

GAMEMAX GM-500

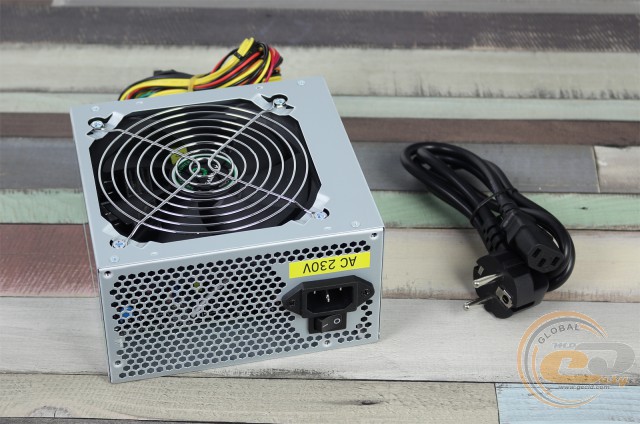

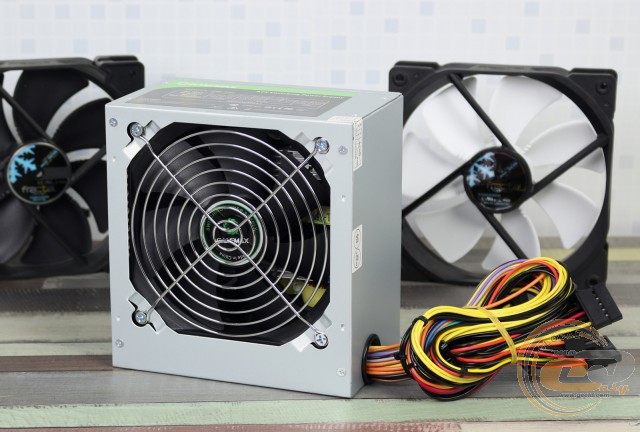

Як і більшість доступних рішень, модель GAMEMAX GM-500 постачається у вигляді OEM-версії. Тобто із традиційного комплекту поставки присутній тільки шнур живлення (хоча, судячи з відгуків покупців, деякі магазини «забувають» його прикріпити до блока живлення). Зовні тестований зразок нічим не відрізняється від своїх аналогів: розміри, розташування вентиляційних отворів, конфігурація вихідних кабелів – усе стандартне. До якості складання особливих претензій немає. Панелі корпусу хоч і не найтовстіші, але й не «з фольги». Надмірно великих щілин або гострих граней, об які можна порізатися, також не виявлено.

GAMEMAX GM-500

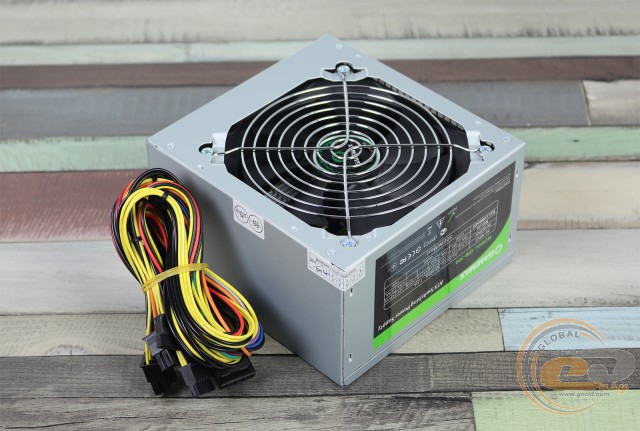

Усі кабелі виведені прямо із блока живлення й позбавлені обплетення. Калібр проводів становить 20AWG (0,81 мм у діаметрі), що ще досить непогано, враховуючи низьку вартість пристрою.

Типи роз’ємів

Кількість

Довжина проводів до роз’єму (роз’ємів), см

20+4-контактний роз’єм живлення ATX

1

30

4+4-контактний роз’єм живлення ATX12V

1

35

6-контактний роз’єм PCIe

1

35

однин роз’єм SATA + один PATA

1

33 – 48

однин роз’єм PATA + два SATA

1

30 – 45 –60

GAMEMAX GM-500

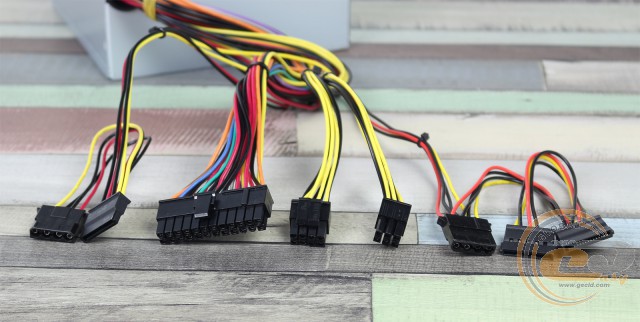

У цілому доступної кількості кабелів достатньо для складання системи початкового та середнього рівнів. Є навіть окремий 6-контактний конектор для підведення додаткового живлення до відеокарти. Також порадувало те, що роз’єми SATA винесені на різні пучки проводів. Відповідно, підключення оптичного приводу та накопичувача, встановлених у віддалених відсіках, не повинне викликати ніяких складностей. Проблеми можуть виникнути лише якщо ви захочете використовувати метод прихованого укладання кабелів: провідники з основними роз’ємами занадто короткі. Хоча, відверто кажучи, такий сценарій малоймовірний. Навряд чи користувач витратить на блок живлення $23 і при цьому розщедриться на 50- або 60-доларовий корпус.

Внутрішнє обладнання

GAMEMAX GM-500

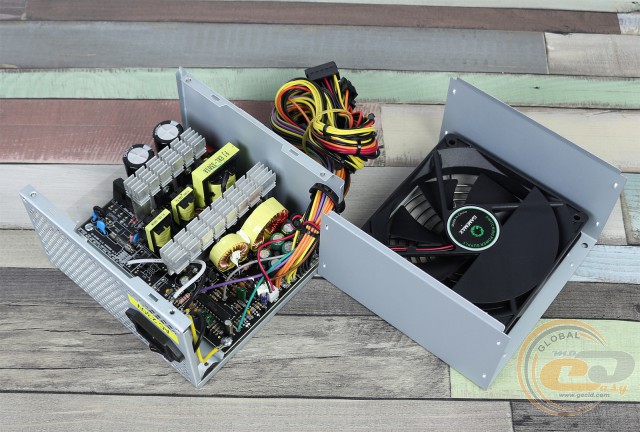

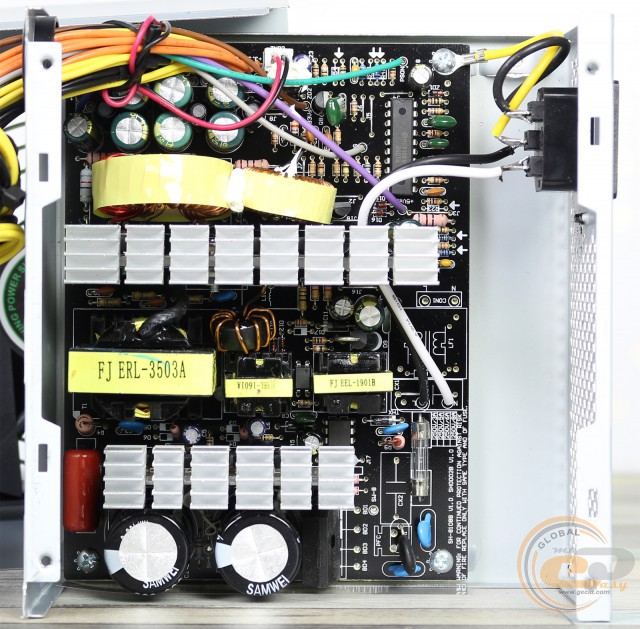

В основі GAMEMAX GM-500 лежить звичайна напівмостова схема із двома транзисторами та груповим методом стабілізації вихідних напруг. Тут ніяких сюрпризів. Від бюджетного рішення ми іншого й не чекали. Набагато важливіше, як налаштована сама платформа, і як вона поведеться на практиці.

GAMEMAX GM-500

Система охолодження складається із двох алюмінієвих радіаторів (служать для відведення тепла від силових елементів високовольтної та низьковольтної частин) і 120-мм вентилятора. На жаль, більше інформації про останній сказати не можемо, оскільки на його наклейці замість традиційного маркування красується лише логотип компанії GAMEMAX.

GAMEMAX GM-500 GAMEMAX GM-500

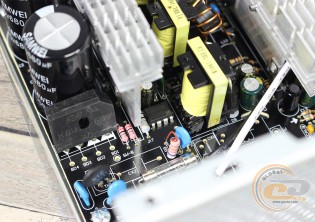

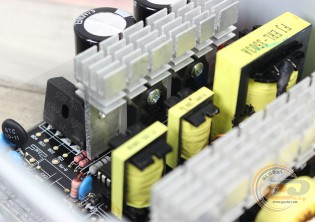

Більш детальний аналіз внутрішнього обладнання блока живлення показав, що в первинному колі бракує ряду компонентів. Зокрема, «під ніж» потрапив вхідний фільтр електромагнітних перешкод і модуль корекції коефіцієнта потужності. У що це може вилитися? Наприклад, відсутність вхідного EMI-фільтра може привести до виникнення перешкод на моніторі або аудіоапаратурі, підключеної до тієї ж електромережі, що й блок живлення. Причому це не обов'язково повинні бути ваші монітор або колонки. Цілком імовірно, що подібний ефект виявиться в сусіда по робочому місці.

Якщо говорити про модуль корекції коефіцієнта потужності (PFC), то його відсутність у першу чергу веде до підвищеного навантаження на електропроводку й підстанції. Так, це ніяк не позначається на збільшенні рахунків за електроенергію, зате може знизитися загальну якість електропостачання, особливо якщо до мережі буде підключено кілька таких блоків живлення.

Примітно, що використовувана в GAMEMAX GM-500 платформа все-таки передбачає встановлення озвучених вище вузлів. Просто на них банально заощадили. Хоча цього й варто було очікувати, як-не-як тестована модель коштує в 1,5 – 2 рази дешевше своїх аналогів. На наш погляд, навпаки, треба порадіти, що виробник не чіпав інші модулі. Як говориться, «усе ще обійшлося малою кров'ю».

GAMEMAX GM-500 GAMEMAX GM-500

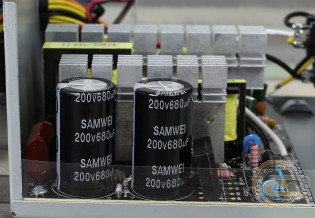

Електролітичні конденсатори високовольтного кола представлені двома елементами (680 мкФ х 200 В) від не дуже популярного бренду SAMWEI. Виробника конденсаторів, розташованих на виході блока живлення, встановити не вдалося.

GAMEMAX GM-500 GAMEMAX GM-500

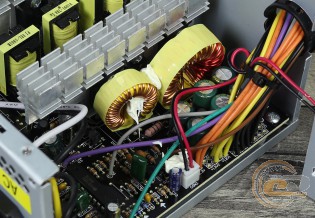

Головний перетворювач виконаний на двох транзисторах P13009 і ШІМ-контролері HS8108B. Цей же чіп відповідає й за захисти від зниженої / підвищеної вихідної напруги (UVP / OVP) на всіх лініях живлення. Випрямлення вихідних напруг здійснюється за допомогою діодних збірок S30D45C.
