Огляд блока живлення FSP SFX PRO 350W (FSP350-50SAC): малюк для економних

09-09-2022

Продукція компанії FSP Group знайома нашим читачам не з чуток. Звичайно, в її широкому асортименті знайшлося місце і для компактних джерел живлення формату SFX. Щоправда, їх лише два - потужністю 350 і 450 Вт. Тим не менш, вони будуть дуже цікаві для збірки компактного комп'ютера з інтегрованим GPU або дискретною графікою початкового рівня.

А 350-ватник FSP SFX PRO 350W (FSP350-50SAC) підкуповує взагалі бюджетною вартістю — близько $30-35. Давайте дізнаємося, наскільки тихим і ефективним буде такий недорогий пристрій, а також яка система виявиться йому «по зубах».

Специфікація

Модель

FSP SFX PRO 350W

(FSP350-50SAC)

Тип

SFX12V V3.3

Номінальна потужність, Вт

350

Потужність каналом 12В, Вт

350

Потужність ліній +3,3В та +5В, Вт

85

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

16

Максимальний вихідний струм каналу +5В, А

16

Максимальний вихідний струм каналу +12В, А

29,2

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

2,5

Вхідна напруга, В

100 − 240

Частота, Гц

50 − 60

Вхідний струм, А

2 – 5

ККД, %

≥85

Сертифіковано 80 PLUS

Bronze

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

≤99

PCIe-роз'ємів

2 (6+2-контактні)

Модульний

Ні

Діаметр вентилятора, мм

80

Тип підшипника вентилятора

Підшипник ковзання з нарізкою (Rifle Bearing)

Захисти

OCP, OVP, SCP, OPP, OTP

Розміри джерела, мм

100 х 125 х 63

Вага, кг

1,196

Час напрацювання на відмову БП (MTBF), годин

100 000

Сайт виробника

FSP

Сторінка пристрою

FSP SFX PRO 350W

Упаковка та комплект постачання

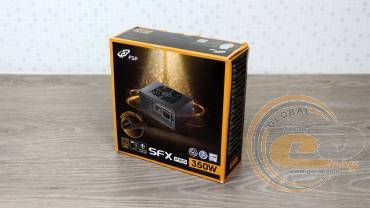

Коробка із фірмовим оформленням повідомляє багато корисної інформації. У її числі — відомості про ККД (маємо повноцінний 80 PLUS Bronze), конектори, захист, електротехнічні характеристики, а також деякі особливості внутрішньої будови пристрою.

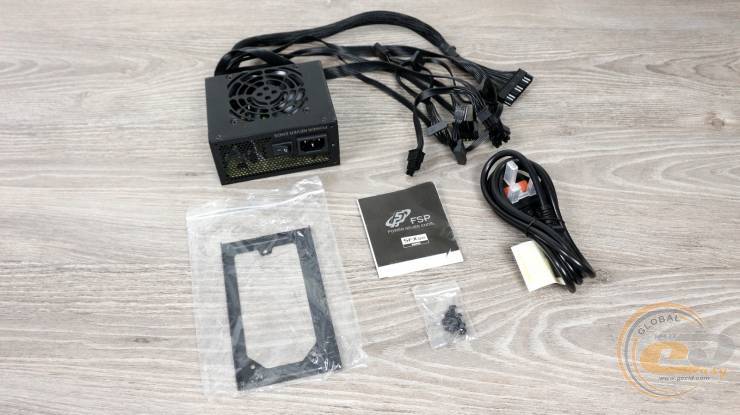

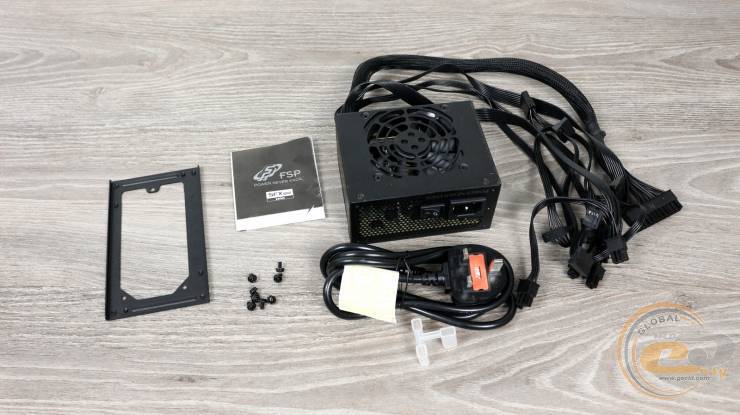

Сам БЖ доповнений мережевим шнуром живлення (у роздрібному продажу він буде зі звичною євровилкою), гвинтами кріплення, рамкою для встановлення джерела в ATX-корпус і паперовою документацією.

Зовнішній вигляд

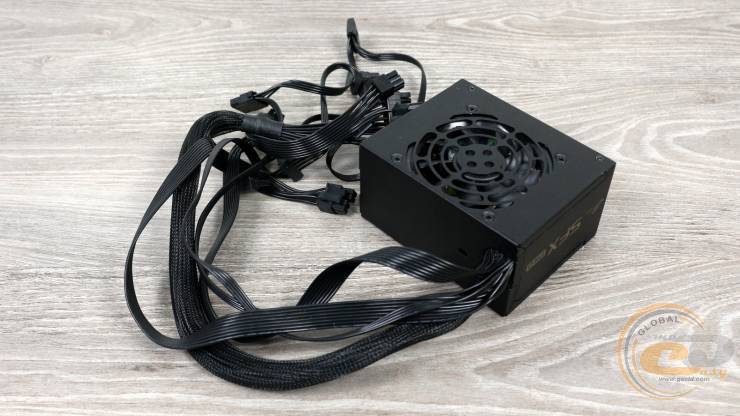

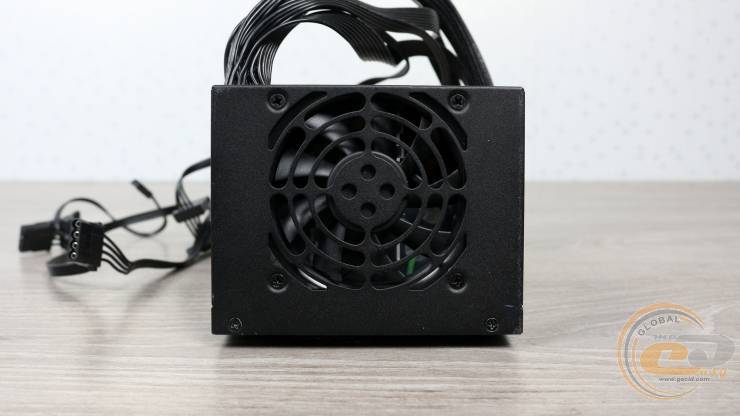

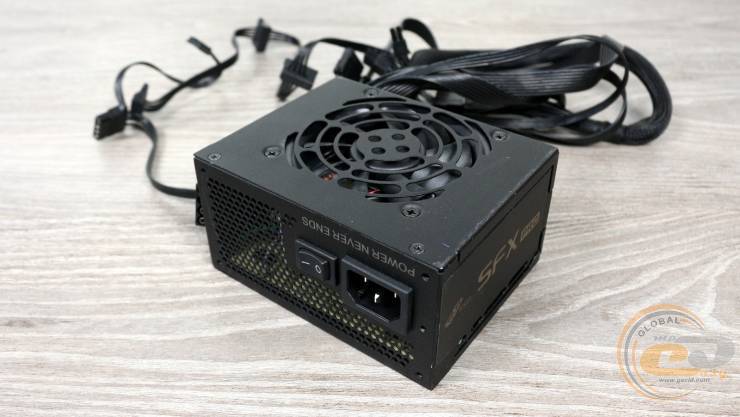

Джерело FSP SFX PRO 350W отримало звичні для SFX-пристроїв розміри 100х125х63 мм при вазі майже 1,2 кг. В оформленні на спорідненість з іншими джерелами FSP натякає хіба що напис POWER NEVER ENDS у тильній частині.

В іншому все більш ніж звично: чорне матове забарвлення, перфорація над 80-мм пропелером.

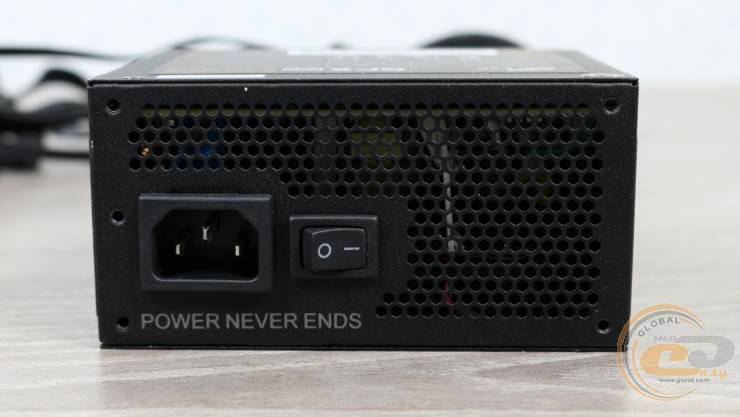

...отвори-стільники та вимикач біля роз'єму живлення.

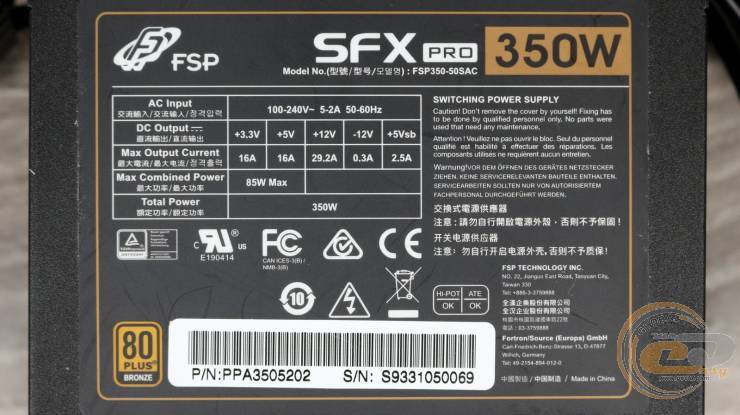

З цікавого – наклейка на найбільшій грані, яка повідомляє про застосування єдиної лінії +12В потужністю 100% від номіналу. Отже, усередині обов'язково побачимо роздільну стабілізацію вихідної напруги. Для молодших каналів +3,3В і +5В виділено загалом 85 Вт або по 16 А на кожен. Таких показників цілком вистачить для живлення компактної системи з невеликою кількістю периферійних пристроїв.

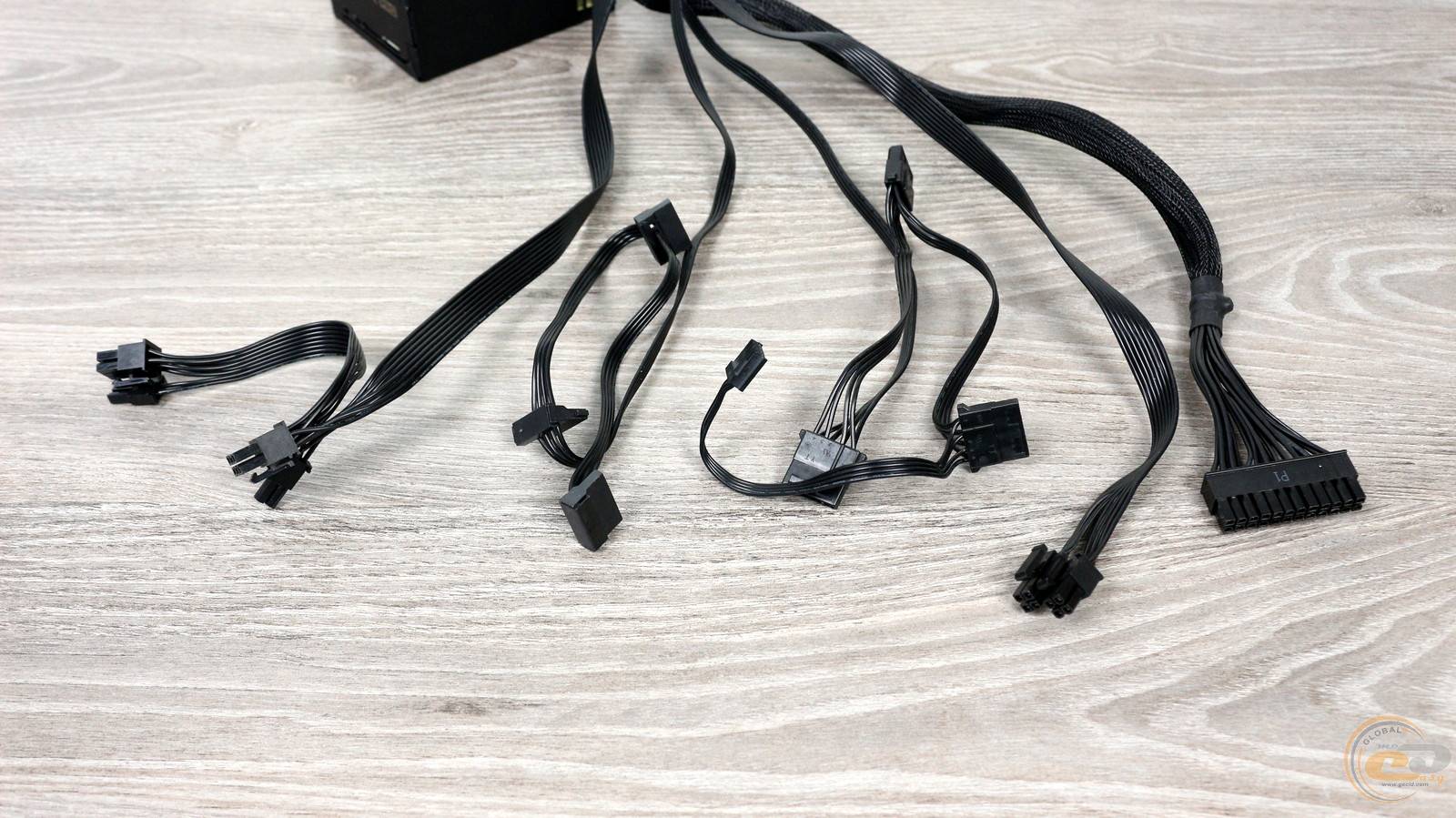

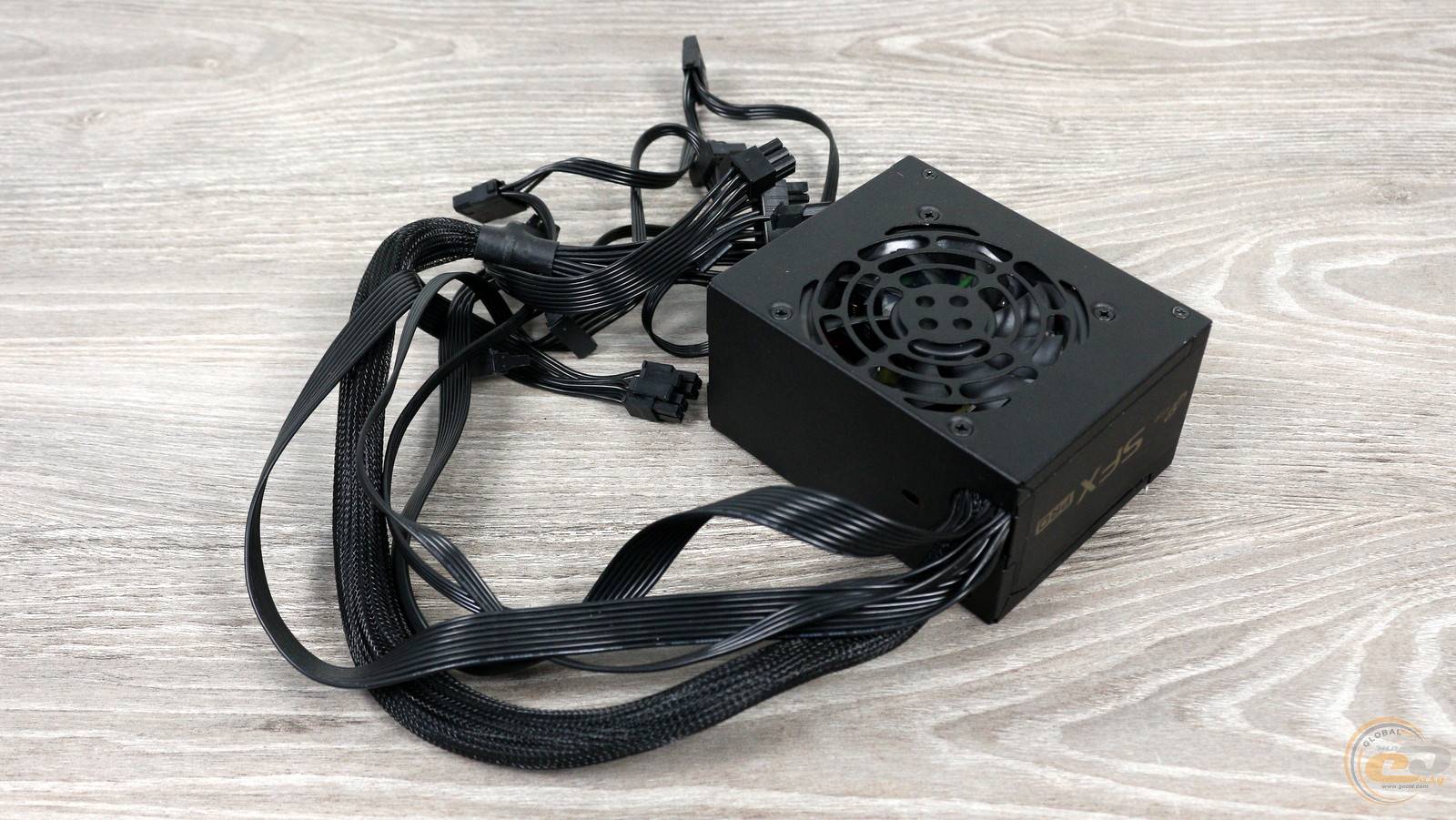

Майже всі кабелі FSP SFX PRO 350W виконані у вигляді гнучких шлейфів калібру 20 AWG, які виходять безпосередньо з корпуса. Так, для живлення процесора та відеокарт можна було б взяти і дроти більші. З іншого боку, у компактній системі зазвичай підбираються енергоефективні компоненти, тому такий економний підхід має право на існування. А ось захисну окантовку в місці виходу дротів з корпуса все ж таки хотілося б побачити.

Основні конектори живлення представлені 20+4-контактним ATX та 4+4-контактним ATX12V. У той же час для живлення графічної підсистеми передбачено пару 6+2-контактних PCIe на одному дроті. Тому теоретично підключити сюди можна майже будь-яку сучасну відеокарту. А ось периферійні конектори на трьох дротах дозволять під'єднати три пристрої SATA, три PATA і навіть "вічно молодий" FDD. Для компактного ПК такої кількості роз'ємів буде більш ніж достатньо. Та й довжина кабелів набрана із запасом.

Повна їх конфігурація виглядає так:

Типи роз'ємів

Кількість

Довжина проводів до роз'ємів, см

Калібр застосовуваних дротів

20+4-контактний ATX

1

50

20 AWG

4+4-контактний ATX12V

1

50

20 AWG

два 6+2-контактні PCIe

1

40-55

20 AWG

три SATA

1

30-50-60

20 AWG

три PATA (Molex) та один FDD

1

40-55-70-85

20 AWG

Внутрішня будова

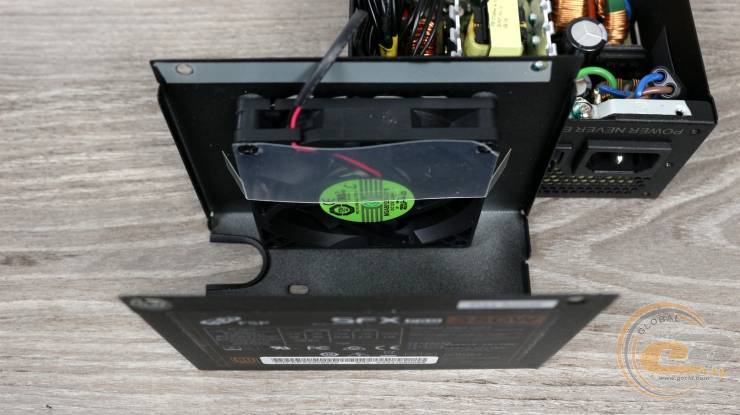

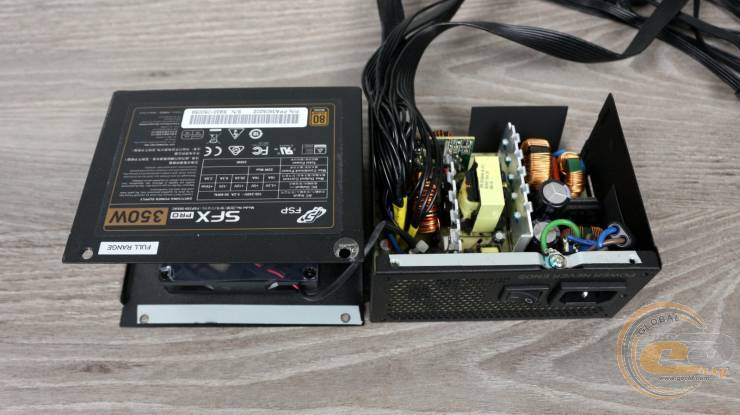

Гарантійна наклейка остаточно та безповоротно зіпсована, але задовольнити цікавість набагато важливіше. Усередині оку постає компактне компонування з парою радіаторів (по одному в первинному та вторинному ланцюзі) і всього однією дочірньою платою DC-DC-перетворювача.

Уся начинка обдувається вентилятором PROTECHNIC MGA8012ZR на основі підшипника ковзання з нарізкою (Rifle Bearing). Діаметр крильчатки становить 80 мм, а швидкість її обертання досягає дуже швидких і, як наслідок, гучних 4200 об/хв. Живлення подається через 2-контактний конектор, при цьому вентилятор споживає до 4,2 Вт (0,35 А при 12 В).

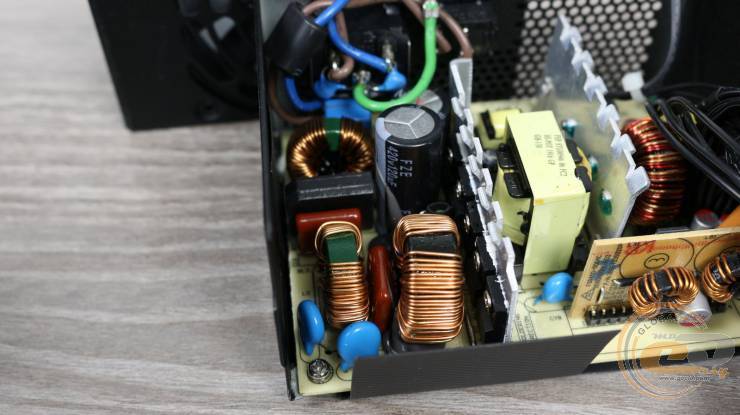

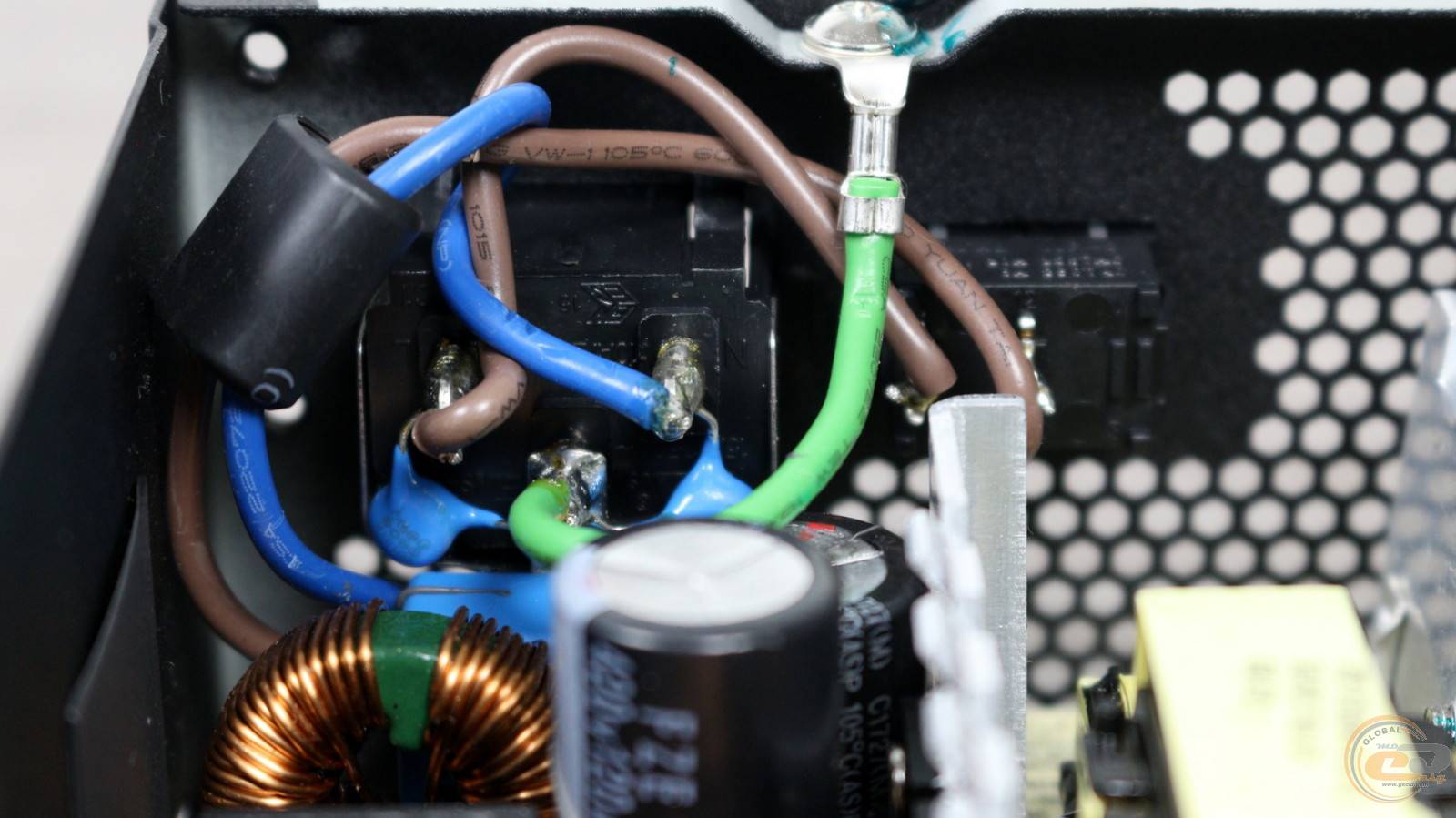

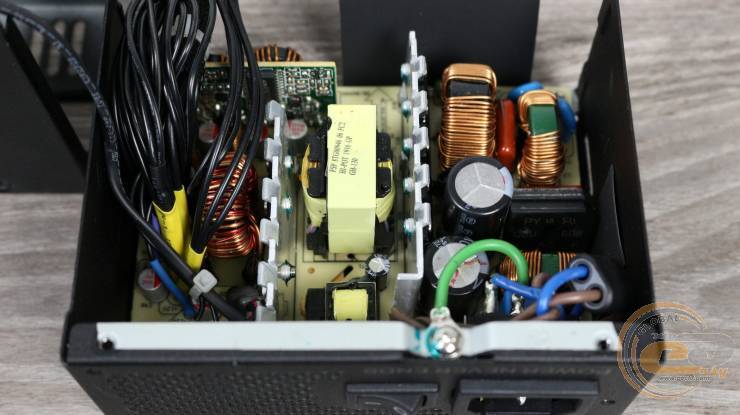

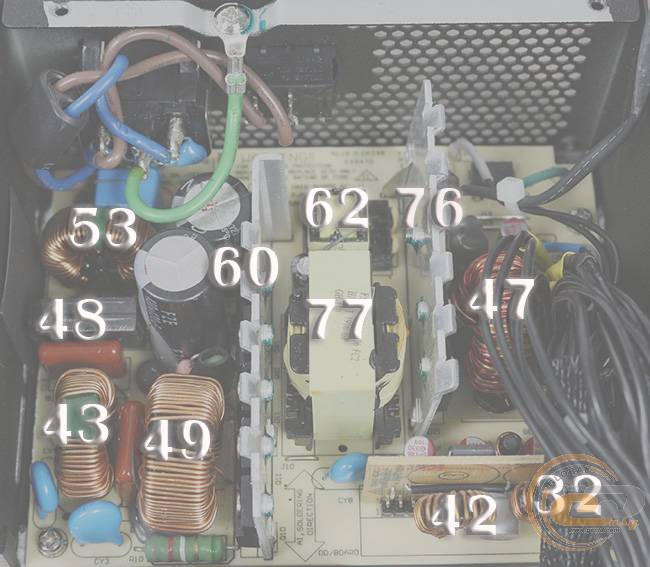

Тепер докладніше про схемотехніку. Вхідний EMI-фільтр FSP SFX PRO 350W радує наявністю набору X- та Y-конденсаторів, пари дроселів та термістора. Є тут і пара діодних збірок, які закріплені між собою без радіатора. Що ж, цілком можна пробачити, враховуючи порівняно невеликий струм, що проходить тут, — до 5 А.

На першому радіаторі видно п'ять силових елементів. Три з них активно «дружать» із дроселем у вузлі APFC, зводячи до мінімуму реактивну складову потужності. А два, що залишилися, є ключами первинного ланцюга.

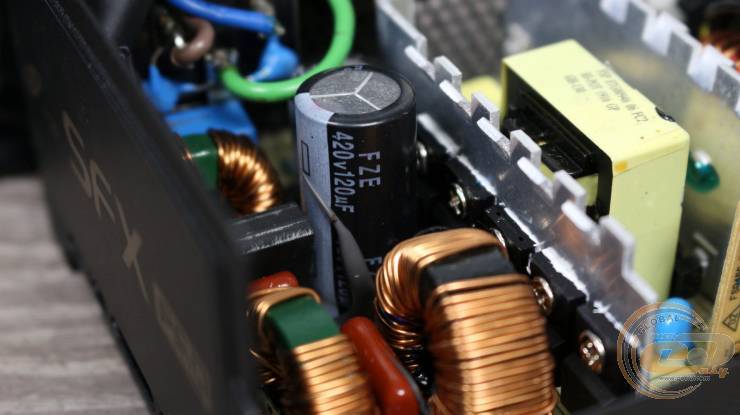

Пара вхідних конденсаторів FOAI китайського виробництва належать до високотемпературної серії до 105°C, та й до того ж є запас по напрузі - 420 В. Загальна їх ємність дорівнює близько 200 мкФ, що непогано як для 350-ватного рішення. А ось знайти інформацію в мережі про їхню якість не вдалося. Але зазначимо, що вони використовуються і в інших пристроях під брендом FSP.

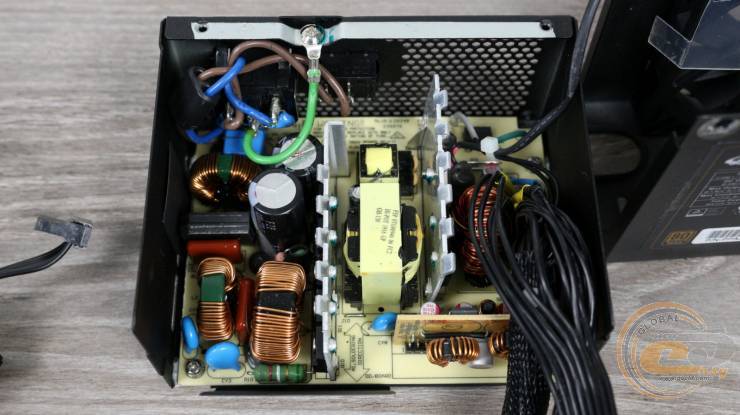

В основі FSP SFX PRO 350W лежить платформа власного виробництва. Враховуючи потужність 350 Вт, на розмірах трансформатора не заощаджували, що дуже приємно.

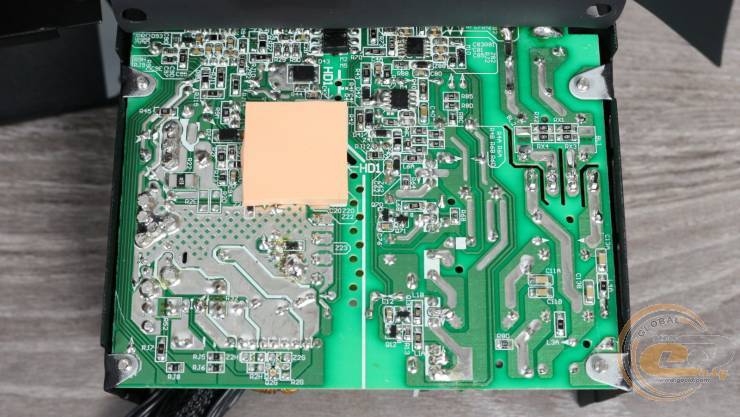

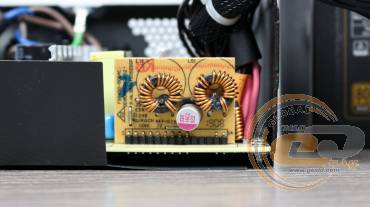

На звороті основний PCB розпаяні силові елементи синхронного випрямляча, що забезпечують напругу +12В. Тепло від них через термопрокладку відводить сам корпус джерела.

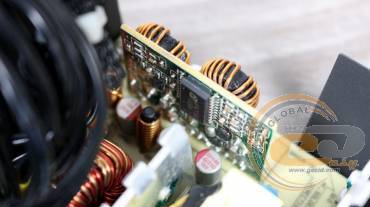

Незважаючи на порівняно доступну вартість пристрою, молодші канали +3,3В і +5В в ньому формуються за допомогою DC-DC-перетворювачів на дочірній платі.



Останні працюють під управлінням мікросхеми APW7159C, яку ми вже багато разів зустрічали всередині набагато потужніших БЖ.

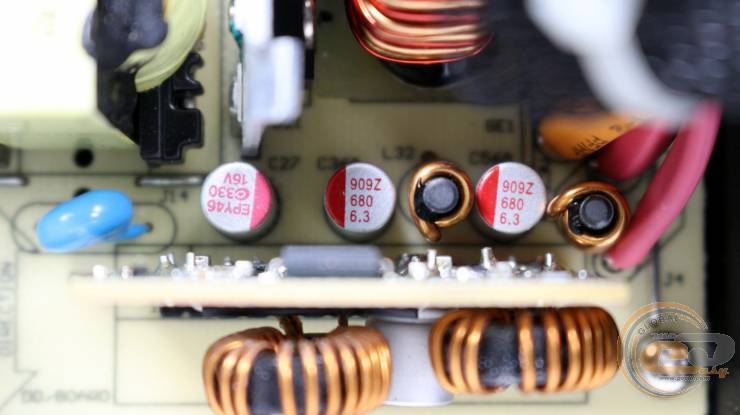

До речі, у складі DC-DC-перетворювачів та вихідному фільтрі застосовуються лише надійні твердотільні конденсатори, що має позитивно позначиться на ресурсі пристрою.

На завершення наведемо такий немаленький список реалізованих захистів:

  • захист від підвищеної вихідної напруги (OVP)
  • захист від короткого замикання (SCP)
  • захист від перевантаження за потужністю (OPP)
  • захист від перевантаження струмом кожного каналу (OCP)
  • захист від перегріву (OTP)

Для повного щастя не вистачає хіба захисту від зниженої вихідної напруги (UVP).

Крос-навантажувальні характеристики

Що за огляд без тестів? Правильно, без них зовсім ніяк.

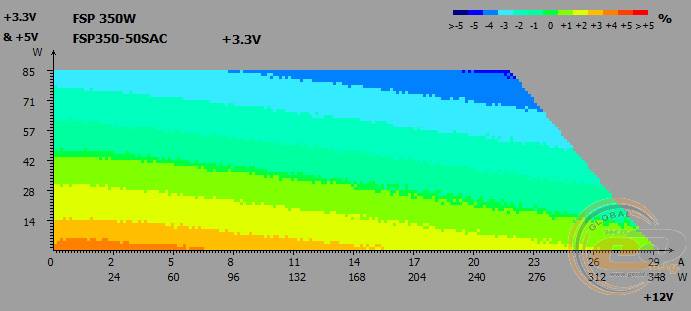

Відповідно до норм стандарту ATX12V, допустимий діапазон відхилень напруги для всіх ліній живлення становить ±5% від їхнього номіналу.

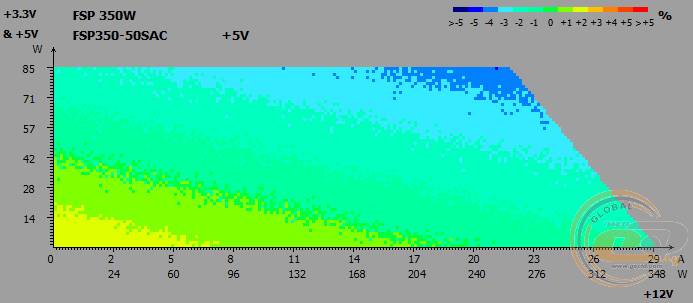

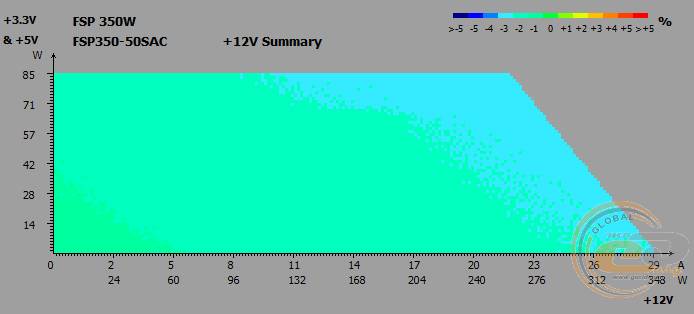

Під час крос-навантажувальних тестів на основних лініях FSP SFX PRO 350W було зафіксовано такі відхилення напруги:

  • лінія +3,3В: від -5% до +4%
  • лінія +5В: від +2% до -4%
  • лінія +12В: від -1% до -3%

Вузол стабілізації напруги зірок з неба не достає, але зі своїми прямими обов'язками справляється. Так, на всіх трьох лініях відхилення були у необхідних межах. А найзатребуваніша з них, 12-вольтна, виявилася і найстабільнішою.

Шуми та пульсації у всьому діапазоні напруги

Для стандарту ATX12V передбачені такі допустимі норми щодо рівня пульсацій (peak-to-peak):

  • лінії +3,3В та +5В: 50 мВ
  • лінія +12В: 120 мВ

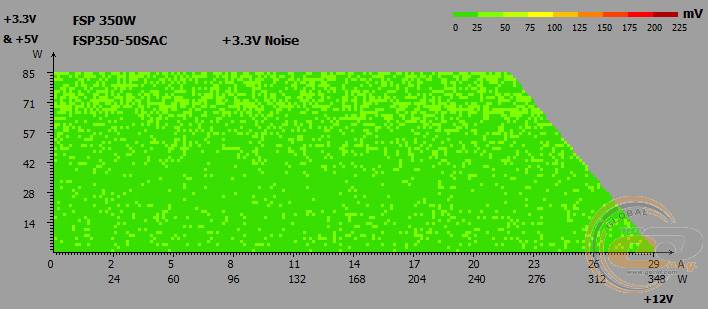

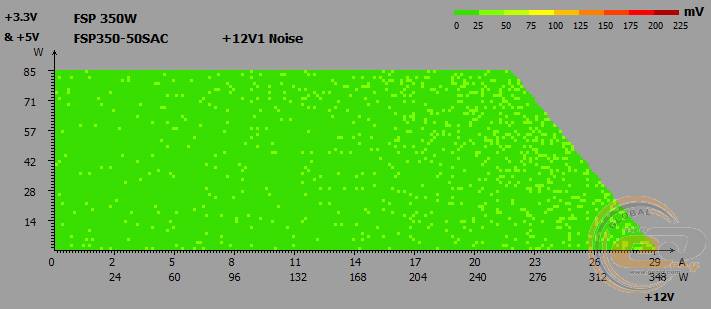

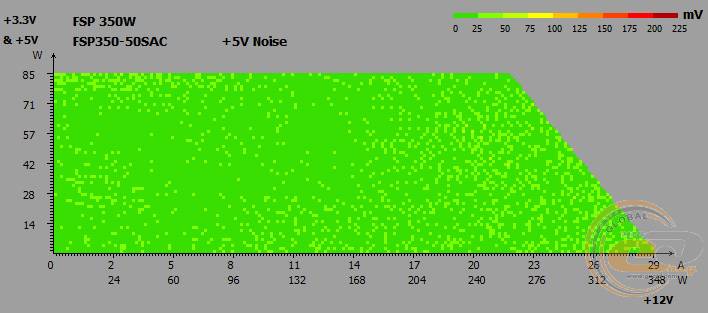

Незважаючи на невелику кількість конденсаторів на виході БЖ, пульсацій також у межах норми. На всіх трьох лініях розмах амплітуди (peak-to-peak) не залишає межі 50 мВ, що для каналу +12В є відмінним показником.

Чергова лінія живлення +5VSB

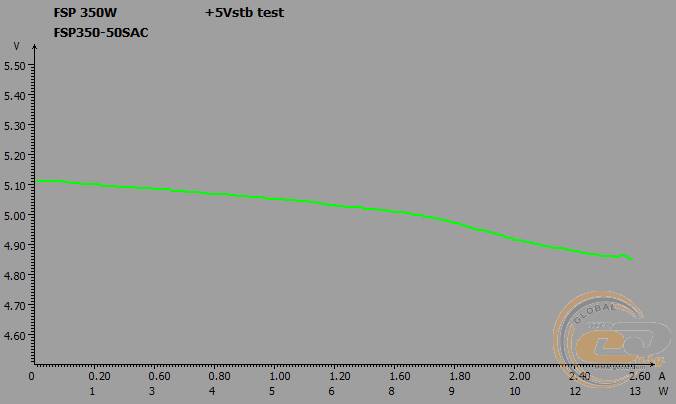

Закономірно, що стан чергової лінії живлення FSP SFX PRO 350W не викликав жодних зауважень. Залежно від навантаження напруга на ній змінюється в допустимих межах: від 5,11 до 4,85 (від +2,2% до -3%).

PFC

Таблиця, яка показує зміну PFC залежно від завантаження джерела живлення:

Навантаження, Вт

35

70

100

140

170

200

250

300

350

Навантаження*, %

10

20

29

40

49

57

71

86

100

PFC

0,74

0,84

0,9

0,94

0,96

0,97

0,98

0,98

0,99

Навантаження* − навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC блока живлення також чудово справляється зі своїм завданням. При споживаній потужності 100 Вт (29% від номіналу) коефіцієнт PFC досяг необхідних 0,9, далі плавно підвищуючись до максимальних 0,99.

ККД

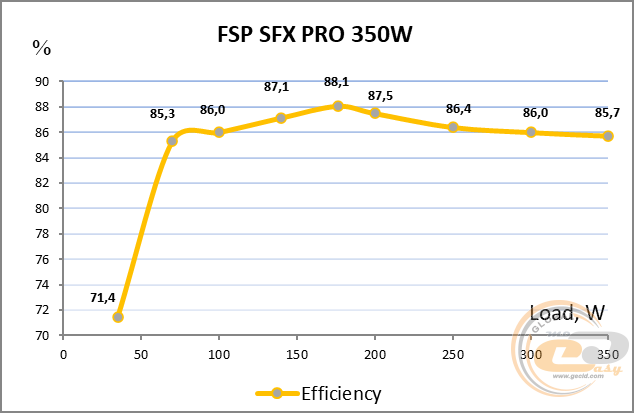

Тест реальної ефективності при різних навантаженнях підтвердив відповідність моделі FSP SFX PRO 350W стандарту 80 PLUS Bronze для напруги 230 В. При навантаженнях 20%, 50% та 100% від номінальної потужності ККД блока живлення перевищував 85%, 88% та 85% відповідно.

Система охолодження та температурний режим

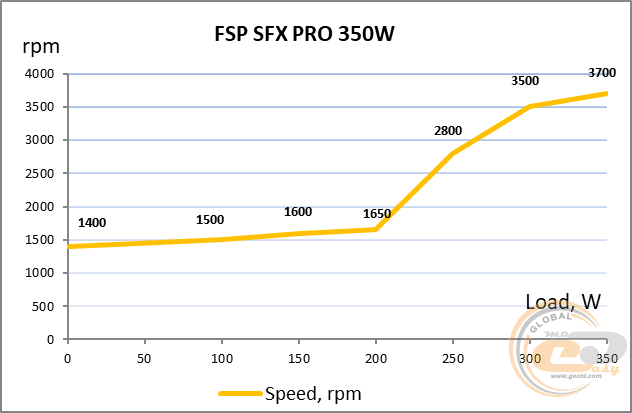

Побічно оцінити рівень шуму пристрою можна за швидкістю обертання вентилятора при різній величині навантаження. Інтервал часу, після якого проводилося вимірювання швидкості обертання та подальше збільшення потужності, становив близько двадцяти хвилин. Результати вимірювання позначені точками на графіку. При цьому температура навколишнього середовища джерела живлення становила 23-27°С. Потрібно відзначити, що повітря всередині корпуса комп'ютера може бути куди гарячіше, зокрема температура 40°С є цілком допустимою. У той же час саме навантаження, що створюється комп'ютерною системою, має змінний характер, що полегшує температурний режим джерела живлення.

При навантаженні до 200 Вт (57% від номіналу) система охолодження працює дуже тихо, а швидкість обертання вентилятора в межах 1650 об/хв. Далі частота пропелера вже різко підвищувалася аж до некомфортних для вух 3500-3700 об/хв при навантаженні 300 Вт і вище. Оцінити акустичний фон на проміжних значеннях допоможе наступна таблиця:

Діапазон навантаження, Вт

Частота обертання вентилятора, об/хв

Рівень шуму

0 – 200

1400  – 1650

Дуже тихо

200 – 250

1650  – 2800

Відносно тихо, комфортно

250 – 300

2800  – 3500

Середній

300 – 350

3500  – 3700

Вище середнього, некомфортний

Тепер про нагрів. Карта температур знімалася після 15 хвилин роботи при постійному навантаженні 330 Вт. Як видно, агресивне налаштування роботи вентилятора принесло свої плоди - отримані температурні показники дуже низькі, особливо враховуючи компактні габарити пристрою. Так, максимальне нагрівання головного трансформатора і радіатора з силовими елементами вторинного ланцюга становить 76-77°C. Інші ж елементи виявилися ще холоднішими.

У результаті: з нагріванням немає жодних проблем, але для любителів акустичного комфорту ми радимо вибирати конфігурацію в межах 250 Вт.

Сторонні шуми під час роботи блоку живлення

Як показала практика, на всьому діапазоні номінальної потужності FSP SFX PRO 350W не видає жодних додаткових шумів у вигляді подразнюючого писку дроселів або характерного гудіння трансформатора. От і добре, йдемо далі.

OverLOAD

Навантаження на модель, що тестується, ми збільшили до 400 Вт, що дорівнює приросту +14% до номінальної потужності. Далі вже спрацьовував захист від навантаження (OPP).

Практичні випробування на реальній конфігурації

Для побудови реальної комп'ютерної системи було задіяно потужний 8-ядерний процесор Intel Core i7-10700K з TDP 125 Вт. В якості відеоприскорювача ми використовували PALIT GeForce RTX 2060 SUPER 8 ГБ GDDR6, яка споживає близько 175 Вт.

Материнська плата

MSI MAG Z490 TOMAHAWK (Socket LGA 1200, Intel Z490)

Процесор

Intel Core i7-10700K (8/16 x 3,8 – 5,1 ГГц; TDP 125 Вт)

Кулер

Noctua NH-U14S

Оперативна пам'ять

2 x 8 ГБ DDR4-4000 Kingston Fury Beast (KF432C16BBK2/16)

Відеокарта

PALIT GeForce RTX 2060 SUPER 8 ГБ GDDR6

Накопичувач

Kingston SUV500 480 ГБ

Ватметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Вимірювання проводилися у двох режимах: «Простій» та «Максимальне завантаження», яке створювалося за допомогою стрес-тестів AIDA FPU та GPUs. Під час тестування загальне енергоспоживання системи вимірювалося за допомогою приладу Seasonic PowerAngel, напруга на лініях живлення +12В, +5В та +3,3В фіксувалася за допомогою мультиметра MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях було отримано такі значення:

Режим

Величина, В

Відхилення, %

+12В

Idle

11,96

-0,3

Burn

11,9

-0,8

+5В

Idle

5,1

+2,0

Burn

5,07

+1,4

+3,3В

Idle

3,46

+4,8

Burn

3,37

+2,1

Входное энергопотребление, Вт

Idle

30

Burn

368

Так, таке недороге і крихітне джерело впоралося з досить потужною конфігурацією з майже топовим процесором та відеокартою середньої продуктивності. До речі, більшість невеликих ПК з обмеженим бюджетом мають куди більш скромні компоненти, наприклад на кшталт AMD Ryzen 5 5600/Intel Core i5-12400F і AMD Radeon RX 6600/NVIDIA RTX 3050. Так ось, навіть такі збірки будуть малюкові по зубах. Але задля досягнення акустичного комфорту ми все ж таки радили б обмежитися відеокартами скромніше. А для системи без дискретного відео такого блока взагалі вистачить з більш ніж дворазовим запасом, при цьому можна розраховувати на дуже тиху його роботу.

Ще кілька слів про стан напруги. Значення лінії +12В виявилося лише трішки нижче від номіналу, а каналу +3,3В — дещо завищеним у простої. Що цікаво, навантаження плідно позначається на стані останнього та відрив від номіналу помітно скорочується. З іншого боку, так чи інакше виходу за межі норми не було — DC-DC-перетворювачі працюють належним чином.

Енергоспоживання у простому та у вимкненому стані комп'ютера

На додаток до всього перерахованого вище, блок живлення FSP SFX PRO 350W порадує свого власника низьким енергоспоживанням у вимкненому стані комп'ютера - 2 Вт і в сплячому режимі - 3 Вт.

Підсумок

Джерело живлення FSP SFX PRO 350W має потужність лише 350 Вт, але це не заважає йому бути гідним кандидатом для застосування у компактному ПК.

По-перше, для системи без дискретної відеокарти така потужність буде навіть надмірною. Проте власник може розраховувати на дуже тиху роботу блока живлення, що важливо.

По-друге, як показали практичні випробування, протестоване джерело подолає досить потужну систему. Але для збереження комфортного акустичного фону ми радимо звертати увагу на відеокарти з TDP 75-100 Вт та 65-ватні процесори, щоб у сумі система «їла» не більше 200-250 Вт.

Загалом FSP SFX PRO 350W підкуповує поєднанням доступної вартості, сучасного наповнення включаючи DC-DC-перетворювачі, гідним набором конекторів і захистів, а також низьким нагріванням внутрішніх елементів. Як наслідок, за свої $30-35 він відмінно підійде для створення компактного недорого системника з інтегрованим GPU або молодшою ігровою відеокартою.

Переваги:

  • хороший рівень ККД (80 PLUS Bronze)
  • запас за потужністю (+14%)
  • гарний стан напруги на лініях живлення +12В, +5В та +3,3В
  • низькі пульсації
  • майже всі види захисту
  • роздільна система стабілізації живлення
  • можливість роботи в широкому діапазоні напруги мережі
  • пара 6+2-контактних роз'ємів PCIe
  • усі кабелі виготовлені у вигляді довгих гнучких шлейфів
  • низьке нагрівання внутрішніх компонентів
  • використання тільки твердотільних конденсаторів у вторинному ланцюзі
  • наявність рамки для встановлення в ATX-корпус

Особливості:

  • гучна робота вентилятора під час навантаження 300-350 Вт
  • вхідні китайські конденсатори


Автор: Олесь Пахолок
Переклад:
Лілія Масюк

Висловлюємо подяку компанії FSP Group за наданий для тестування блок живлення.
