Огляд блока живлення FSP HYPER 80+ PRO 650W: вітер змін

29-11-2021

Внутрішня будова

Ви ж пам'ятаєте, що головне всередині, правда?

FSP HYPER 80+ PRO 650W

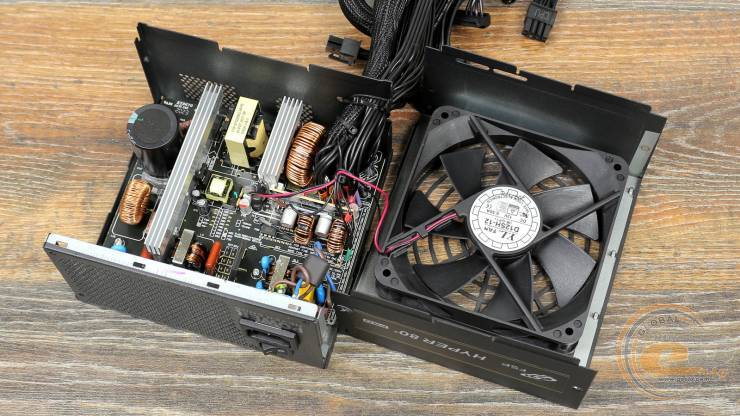

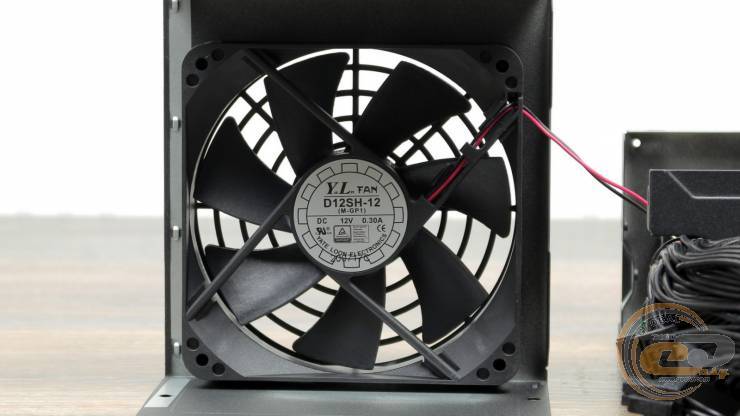

Насамперед нас цікавить вентилятор. У даному разі це модель YATE LOON D12SH-12 діаметром 120 мм, яка зустрічається всередині багатьох порівняно недорогих блоків живлення. Доступність видає буква «S» у назві, що вказує на застосування підшипника ковзання. Енергоспоживання вентилятора не перевищує скромні 3,6 Вт (12 В при 0,3 А), а підключається через звичний знімний 2-контактний роз'єм.

FSP HYPER 80+ PRO 650W

Для пасивного відведення тепла від компонентів FSP HYPER 80+ PRO 650W використовуються два гребінці – по одному у високовольтному та низьковольтному ланцюгах.

FSP HYPER 80+ PRO 650W

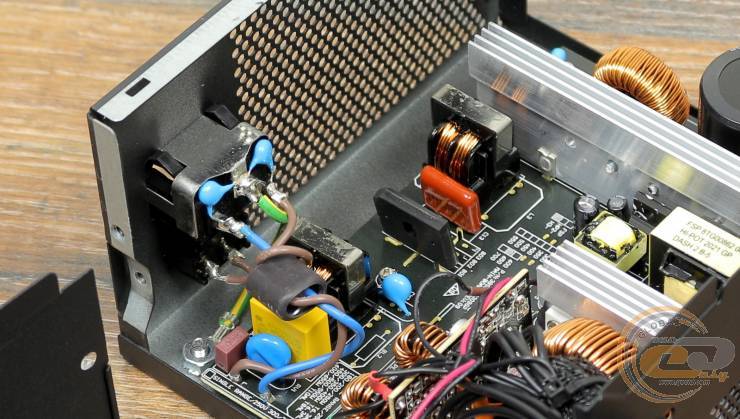

У вхідному EMI-фільтрі видно місце для плавкого запобіжника, який тут не розпаяний. Усе інше на місці: набір X- та Y-конденсаторів, пара дроселів (у дуже цікавому виконанні) та варистор.

FSP HYPER 80+ PRO 650W

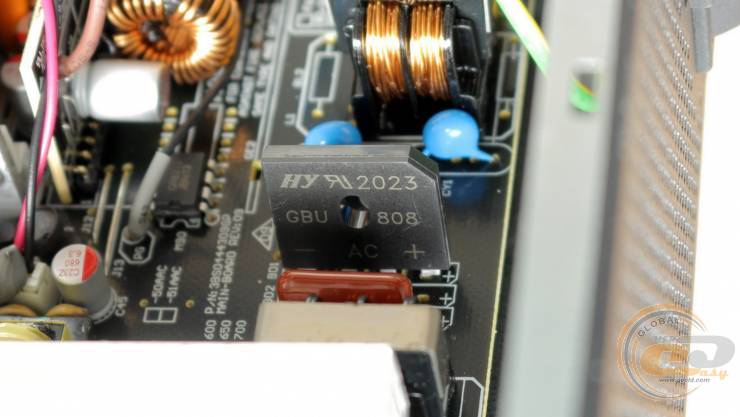

Діодна збірка без додаткового охолодження видає підтримку лише мереж 230 В з деяким діапазоном відхилень (від 200 до 240 В). Елемент GBU 808 розрахований на струм до 8 А. Вибрано з явним запасом, адже максимальний споживаний струм заявлений на рівні 5 А, а при номінальній потужності він становитиме менше за 3 А.

FSP HYPER 80+ PRO 650W

Далі розміщено охолоджувач із двома силовими елементами модуля APFC (транзистор і діод Шоттки) та ключами первинного ланцюга. Дросель даного вузла має порівняно невеликі розміри, а його нагрівання (забігаючи наперед) не викликає занепокоєння.

FSP HYPER 80+ PRO 650W

Також на друкованій платі передбачено місце для ще одного елемента (ймовірно, діода), якому так і не судилося потрапити до складу БЖ.

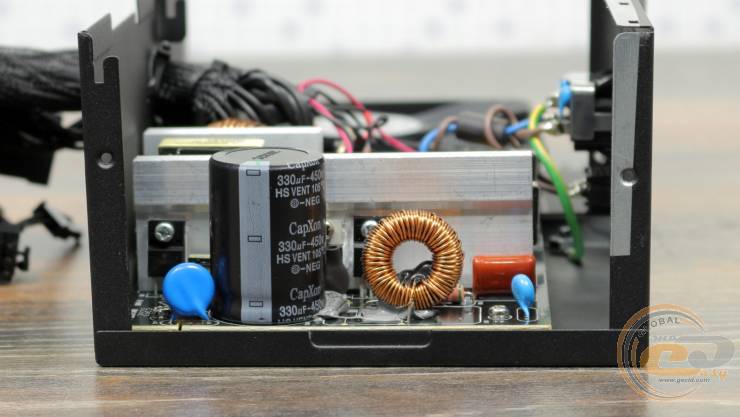

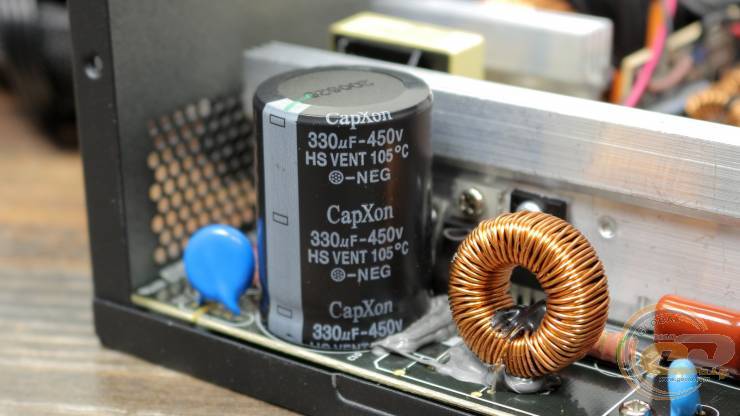

Вхідний конденсатор від тайванської CapXon може похвалитися непоганою репутацією та приналежністю до високотемпературної серії. А ось його ємність типова для бюджетних 650-ватників - всього 330 мкф.

FSP HYPER 80+ PRO 650W

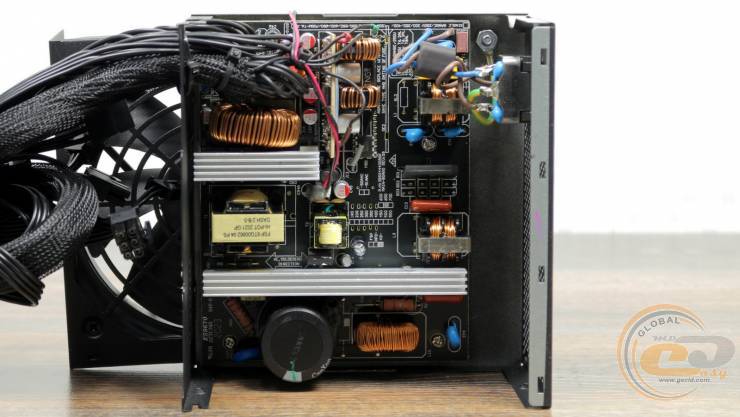

При верхньому ракурсі добре помітна головна відмінність новинки від попередніх моделей лінійки FSP HYPER - роздільна стабілізація вихідної напруги.

FSP HYPER 80+ PRO 650W

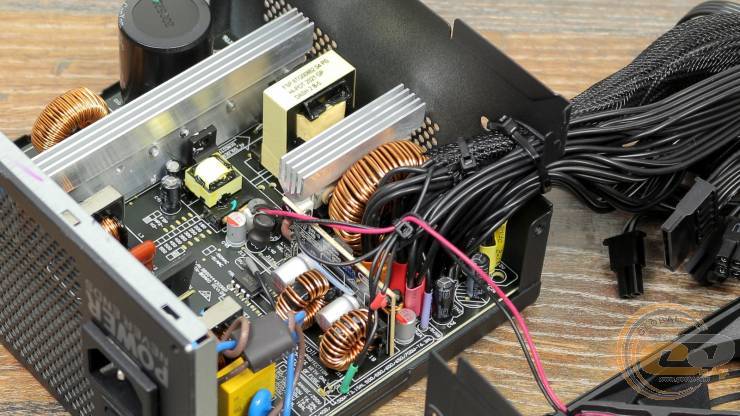

Для цієї мети є дочірня плата із складовими DC-DC-перетворювачів молодших каналів +3,3В та +5В. А більший дросель з прилеглими конденсаторами піклується про стан самої навантаженої 12-вольтної лінії.

До речі, поруч можна побачити цілу низку надійних твердотільних ємностей.

FSP HYPER 80+ PRO 650W

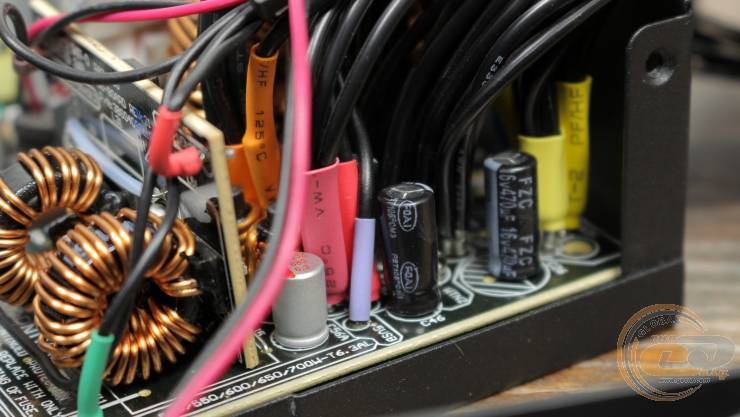

У той же час тут зустрічаються невідомі нам електроліти (наприклад, FZC), проте з високотемпературних серій. Але загалом це якийсь крок назад, адже у тих же FSP Hyper M у всіх вузлах можна було розраховувати на добре відомі тайванські TEAPO.

На завершення наведемо список застосовуваних захистів:

  • захист від підвищеної вихідної напруги (OVP);
  • захист від короткого замикання (SCP);
  • захист від перевантаження з потужності (OPP);
  • захист від перевантаження струмом кожного каналу (OCP).

А ось захисту від зниженої вихідної напруги (UVP) і від підвищеного нагріву (OTP) тут немає.

Крос-навантажувальні характеристики

Що ж, настав час поглянути на реальні можливості блока живлення. Погнали!

Відповідно до норм стандарту ATX12V, допустимий діапазон відхилень напруги для всіх ліній живлення становить ±5% від їхнього номіналу.

FSP HYPER 80+ PRO 650W

FSP HYPER 80+ PRO 650W

FSP HYPER 80+ PRO 650W

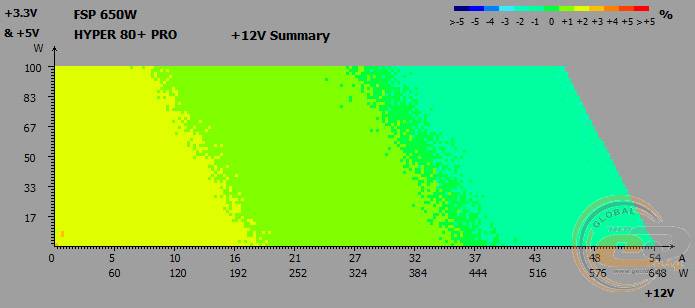

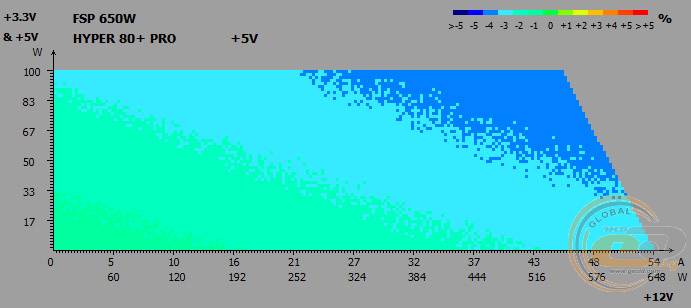

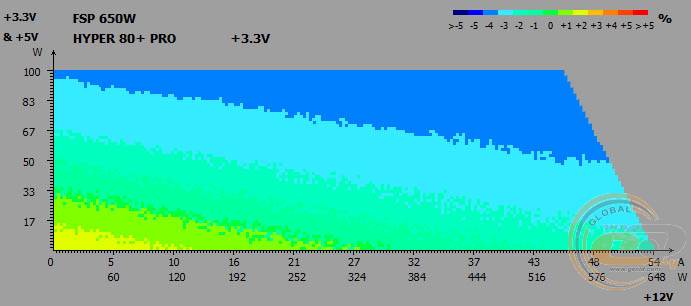

Під час крос-навантажувальних тестів на основних лініях живлення FSP HYPER 80+ PRO 650W було зафіксовано такі відхилення:

  • лінія +3,3В: від -4% до +2%;
  • лінія +5В: від -4% до -1%;
  • лінія +12В: від -1% до +2%.

На всіх каналах маємо хороші показники, які не виходять за допустимі межі – від -4 до +2%.

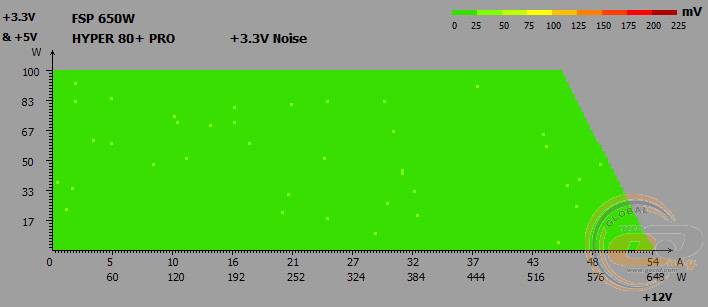

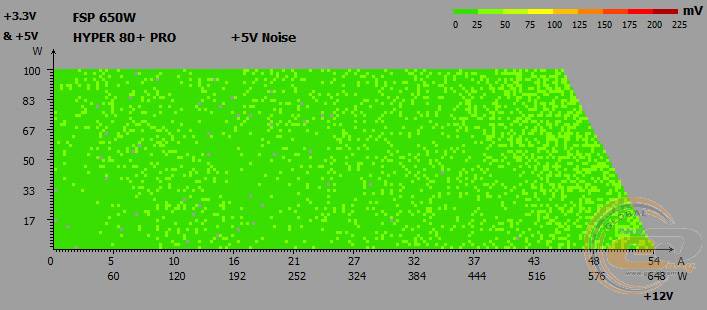

Шуми та пульсації у всьому діапазоні напруг

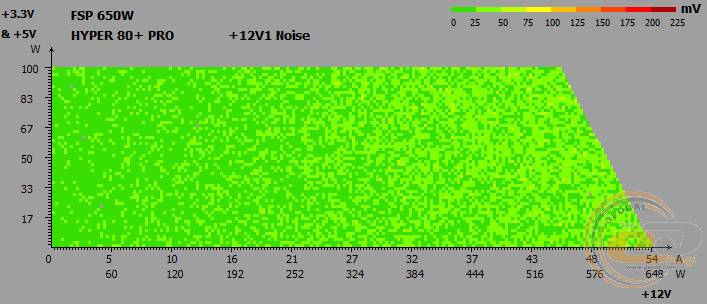

Для стандарту ATX12V передбачені такі допустимі норми щодо рівня пульсацій (peak-to-peak):

  • лінії +3,3В та +5В: 50 мВ;
  • лінія 12В: 120 мВ.

FSP HYPER 80+ PRO 650W

FSP HYPER 80+ PRO 650W

FSP HYPER 80+ PRO 650W

З пульсаціями також у межах норми – на молодших каналах де вони перевищують за 50 мВ, але в 12-вольтній лінії є лише рідкісні стрибки до допустимих 75-100 мВ.

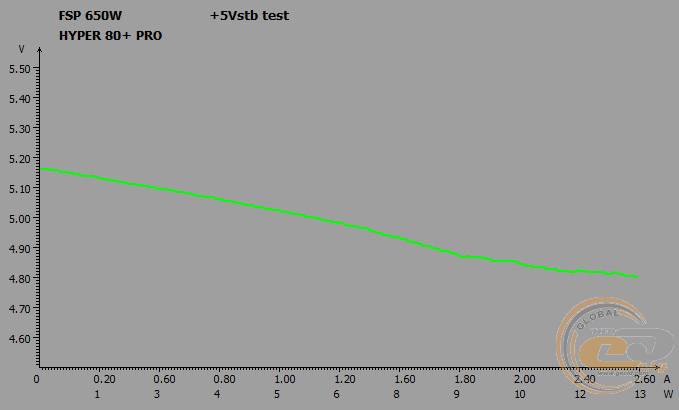

Чергова лінія живлення +5VSB

FSP HYPER 80+ PRO 650W

Стан чергової лінії живлення у блоці FSP HYPER 80+ PRO 650W зауважень не викликав. Залежно від навантаження напруга на ній змінюється в допустимих межах: від 5,16 до 4,8 (від +3,2% до -4,2%), не виходячи за межі ±5%.

PFC

Таблиця, яка показує зміну PFC залежно від завантаження джерела живлення:

Навантаження, Вт

65

120

180

250

325

400

500

600

650

Навантаження*, %

10

18

28

38

50

62

77

92

100

PFC

0,84

0,91

0,96

0,97

0,98

0,98

0,98

0,98

0,99

Навантаження* − навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC блока живлення хороший. При споживаній потужності 120 Вт коефіцієнт PFC вже досяг 0,91. Максимальне значення (0,99) зафіксовано при номінальному навантаженні 650 Вт.

ККД

FSP HYPER 80+ PRO 650W

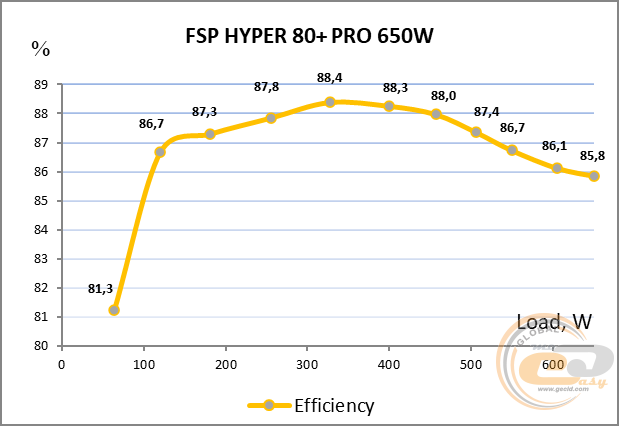

А що тут у нас із ККД? Тест реальної ефективності при різних навантаженнях підтвердив відповідність моделі FSP HYPER 80+ PRO 650W стандарту 80 PLUS для мереж 230 В. Більше того, при навантаженнях 20%, 50% та 100% від номінальної потужності ККД блока живлення перевищував за 85%, 88 % відповідно, це вже 80 PLUS Bronze 230 V EU.

Система охолодження та температурний режим

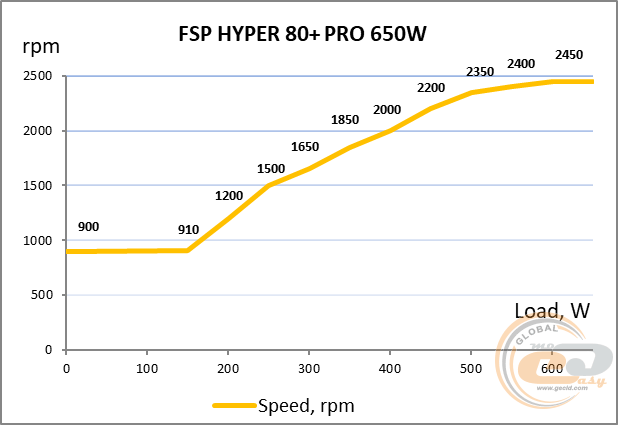

Побічно оцінити рівень шуму пристрою можна за швидкістю обертання вентилятора за різної величини навантаження. Інтервал часу, після якого проводилося вимірювання швидкості обертання та подальше збільшення потужності, становив близько двадцяти хвилин. Результати вимірювання позначені точками на графіку. При цьому температура довкілля джерела живлення становила 24°С. Потрібно відзначити, що повітря всередині корпуса комп'ютера може бути куди гарячіше, зокрема температура 40°С є цілком допустимою. У той же час саме навантаження, що створюється комп'ютерною системою, має змінний характер, що полегшує температурний режим джерела живлення.

FSP HYPER 80+ PRO 650W

До позначки 150 Вт вентилятор FSP HYPER 80+ PRO 650W дуже тихо обертається зі стабільно низькою частотою близько 900 об/хв. Далі пропелер плавно пришвидшується. Уже з позначки 200 Вт звук можна назвати тихим, з 300 Вт – нижче від середнього рівня, а з 400 Вт – середній. На жаль, на останньому відрізку шум вентилятора стає некомфортним для користувача.

FSP HYPER 80+ PRO 650W

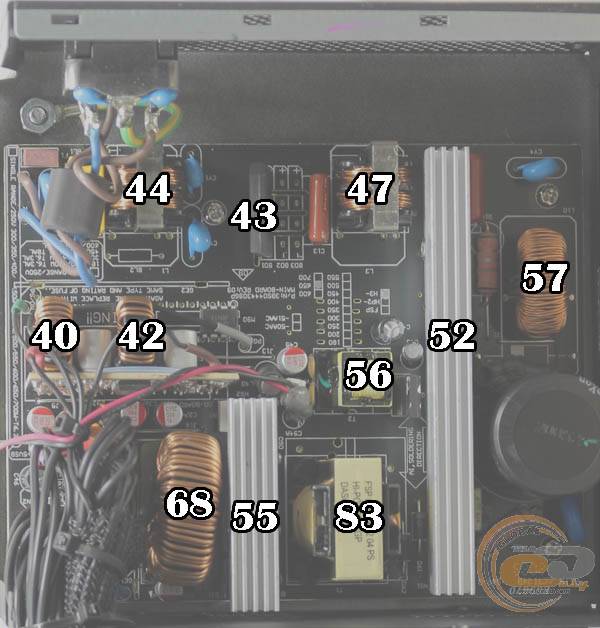

Проте такої частоти обертання вистачає для утримання температур у межах норми. Після 15 хвилин постійного 600-ватного навантаження найгарячіший вузол (головний трансформатор) прогрівся лише до 83°C, а інші складові виявилися помітно холоднішими. Загалом дуже добрі показники.

Сторонні шуми під час роботи блока живлення

Як показала практика, на всьому діапазоні номінальної потужності FSP HYPER 80+ PRO 650W не видає жодних додаткових шумів у вигляді дратівливого писку дроселів або характерного гудіння трансформатора.

OverLOAD

Оскільки йдеться про порівняно доступне рішення, ми раді, що воно здатне видати заявлені 650 Вт. Тому тест на навантаження не проводили.

Практичні випробування на реальній конфігурації

Для побудови реальної комп'ютерної системи задіяно потужний 16-ядерний процесор Intel Core i9-12900K із ввіскненою технологією Turbo Boost. В якості відеоприскорювача ми використовували PowerColor Radeon RX 6800 Red Dragon з TDP понад 250 Вт.

Материнська плата

ASUS ROG STRIX Z690-F GAMING WIFI (Socket LGA1700, Intel Z690)

Процесор

Intel Core i9-12900K (Socket LGA1700, 3,2-5,2 ГГц, 125-241 Вт)

Кулер

ASUS ROG STRIX LC II 280 ARGB

Оперативна пам'ять

2 x 16 ГБ DDR5 ASUS U-DIMM 32GB KIT (90MC0B70-M0EAYO)

Відеокарта

PowerColor Radeon RX 6800 XT Red Dragon (16 ГБ GDDR6)

SSD

PATRIOT P200 1 ТБ (P200S1TB25)

Ватметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Вимірювання проводилися у двох режимах: «Простий» та «Максимальне завантаження», яке створювалося за допомогою стрес-тестів AIDA64 FPU та Kombuster. Під час тестування загальне енергоспоживання системи вимірювалося за допомогою приладу Seasonic PowerAngel, а напруга на лініях живлення +12В, +5В та +3,3В фіксувалась мультиметром MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях було отримано такі значення:



FSP HYPER 80+ PRO 650W

Seasonic Platinum 1200W

Режим

Величина, В

Відхилення, %

Величина, В

Відхилення, %

+12В

Idle

12,30

+2,5

12,25

+2,1

Burn

12,24

+2,0

12,33

+2,8

+5В

Idle

5,01

+0,2

5,12

+2,4

Burn

5,01

+0,2

5,16

+3,2

+3,3В

Idle

3,37

+2,1

3,38

+2,4

Burn

3,37

+2,1

3,4

+3,0

Вхідне енергоспоживання, Вт

Idle

70

70

Burn

604

576

Такий гарячий процесор і потужна відеокарта не змогли навантажити блок живлення на повну. Отже, його можливостей вистачить для збірки системи з будь-яким відеоадаптером. Напруги не просідають нижче за номінали і не виходять за рамки +2,5% – дуже близько до показників «платинового» Seasonic Platinum 1200W. А ось енергоспоживання явно за останнім, що, втім, не дивує.

Енергоспоживання у простому та у вимкненому стані комп'ютера

На додаток до всього перерахованого вище, блок живлення FSP HYPER 80+ PRO 650W порадує свого власника низьким енергоспоживанням у вимкненому стані (3 Вт) комп'ютера та в сплячому режимі (4 Вт).

Підсумок

FSP HYPER 80+ PRO 650W

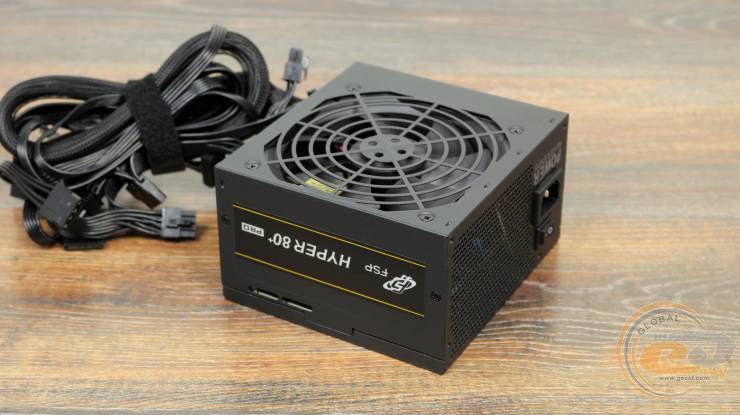

Приставка PRO в назві блока живлення FSP HYPER 80+ PRO 650W привнесла дійсно помітні зміни в цілу лінійку. Тепер у ній немає напівмодульних рішень, на вибір пристрою потужністю 450, 550, 650 і 700 Вт. До речі, на конекторах та довжині кабелів-шлейфів економії не помічено, що вже добре.

Зовнішність новинки стала надто близькою до інших порівняно недорогих моделей компанії FSP. А все через фірмове штампування, яке прийшло на зміну ґратам типу гриль. Усередині ж відбулася найбільша зміна – групову стабілізацію у вторинному ланцюзі замінили на DC-DC-перетворювачі. Як наслідок, маємо високу стабільність напруги, незалежно від навантаження. Та й ККД такої платформи виявився досить високим і практично дотягнув до «бронзового» рівня.

Але на чомусь тут все ж таки заощадили. Так, для фільтрації використовуються переважно конденсатори від маловідомих виробників. В інших вузлах видно і твердотілі рішення, і електроліти від тайванської CapXon.

Також засмутила гучна робота вентиляторів через високе навантаження. З останнім БЖ справляється без проблем, та й нагрів внутрішніх елементів порівняно невеликий. Але обертання пропелера з частотою 2000-2450 об/хв позначається на акустичному комфорті. Тому FSP HYPER 80+ PRO 650W найкраще підійде або невибагливим до шуму користувачам, або як джерело з хорошим запасом з потужності.

Переваги:

  • хороший рівень ККД (заявлено – 80 PLUS 230V, за фактом – 80 PLUS Bronze 230V EU)
  • здатний видати всю заявлену потужність
  • сучасна схемотехніка з DC-DC-перетворювачами
  • відмінний стан напруги на лініях живлення +12В, +5В та +3,3В
  • мінімальні відхилення напруги при підключенні до потужної конфігурації
  • низькі пульсації
  • наявність низки захистів
  • активний метод компенсації реактивної потужності
  • низьке енергоспоживання у сплячому режимі та у вимкненому стані комп'ютера
  • наявність у деяких вузлах твердотільних конденсаторів
  • низьке нагрівання внутрішніх компонентів
  • компактні розміри
  • 5 років гарантії (принаймні у деяких магазинах)

Особливості:

  • можливість роботи лише у мережах 230 В
  • елементна база містить маловідомі конденсатори
  • вентилятор на підшипнику ковзання

Недоліки:

  • некомфортний рівень шуму при високому навантаженні
