Огляд блока живлення FSP Hydro G Pro 750W: «G» означає «золото»

Джерела під брендом FSP у багатьох асоціюються з недорогими пристроями в сегменті до $50. Тому оновлення лінійки моделями з приставкою «Pro» могло пройти непоміченим. Та й на віртуальних полицях інтернет-магазинів усе ще вистачає пристроїв попередньої генерації.

Наприклад, на зміну бюджетних джерел FSP PNR прийшли більш сучасні FSP PNR Pro. У списку їх поліпшень - наявність модуля APFC навіть у молодших моделей і більш високий ККД до 81%. А також чорне забарвлення - ну, нарешті! Це було просто необхідно, враховуючи наявність у лінійці рішень потужністю від скромних 400 до цілих 700 Вт.

FSP Hydro G Pro 750

Хвиля оновлень зачепила і старші лінійки. Так, серія FSP Hydro G складається з чотирьох моделей потужністю від 550 до потужність 850 Вт. А з появою FSP Hydro G Pro до списку додалася ще й версія на 1000 Вт. Це як і раніше джерела з сертифікатом 80PLUS Gold, японськими конденсаторами, можливістю повністю безшумною роботи при невеликих навантаженнях, модульним підключенням кабелів і повним переліком захистів.

На прикладі FSP Hydro G Pro 750W (HG2-750) ми зараз дізнаємося, чим ще можуть похвалитися новоспечені блоки.

Специфікація

Модель

FSP Hydro G Pro 750W
(HG2-750)

Тип

ATX12V 2.52

Максимальна потужність, Вт

750

Потужність по каналу +12В, Вт

750

Потужність ліній +3,3В и +5В, Вт

120

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

20

Максимальний вихідний струм каналу +5В, А

20

Максимальний вихідний струм каналу +12В, А

62,5

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

2,5

Вхідна напруга, В

100 − 240

Вхідний струм, А

5 – 10

ККД, %

≥90

Сертифікований 80PLUS

Gold

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

>90

PCIe-роз'ємів

4 (6+2-контактні)

Модульний

Да

Розміри вентилятора, мм

120 х 120 х 25

Тип підшипника вентилятора

Гідродинамічний (FDB)

Захисти

OPP, OVP, OCP, OTP, SCP

Час напрацювання на відмову, год

100 000

Розміри (Д х Ш х В), мм

150 х 150 х 86

Гарантія, років

10

Сайт виробника

FSP

Сторінка продукту

Упаковка і комплект постачання

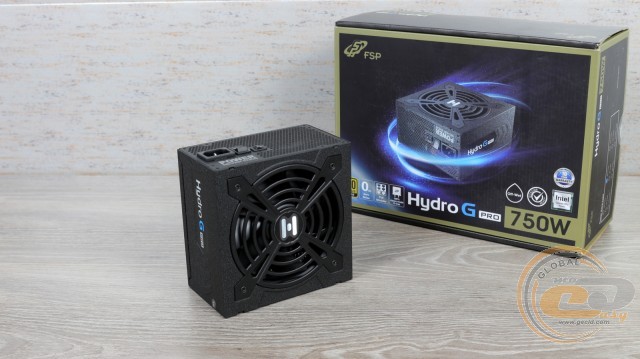

Ніякої уніфікації тут немає - коробка створювалася саме для 750-ватника і отримала багате інформаційне наповнення. Є тут і повний перелік переваг, і електротехнічні показники, і список конекторів, і навіть графіки залежності ККД і рівня шуму від ступеня навантаження. Правда, все це англійською, але офіційний сайт пропонує також російський переклад.

FSP Hydro G Pro 750

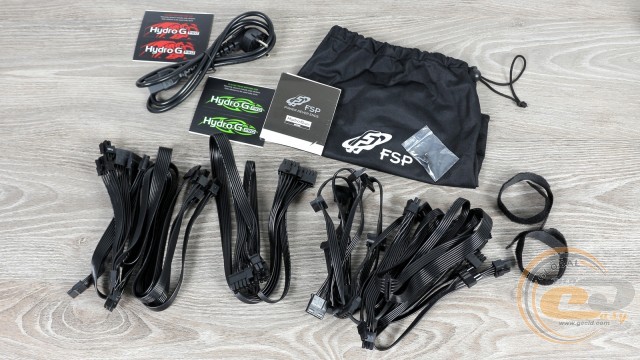

Комплектація містить:

  • мережевий шнур живлення;
  • кабелі, що підключаються;
  • мішечок для зберігання невикористовуваних дротів;
  • кріпильні гвинти;
  • інструкція для користувачів;
  • багаторазові стяжки на липучках;
  • змінні наклейки на боковини.

Приємними бонусами стали стяжки, які гарантовано стануть у нагоді при укладанні дротів. Ну а для перфекціоністів призначені яскраві наклейки на боковини. Вони дозволять новинці візуально вписатися в будь-яку збірку.

Зовнішній вигляд

FSP Hydro G Pro 750

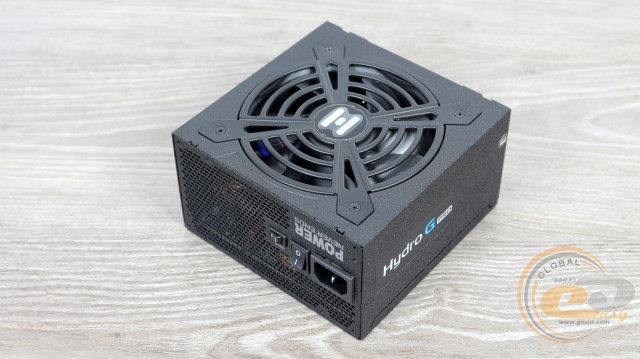

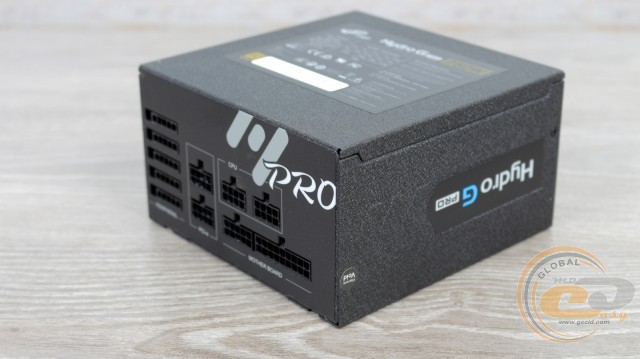

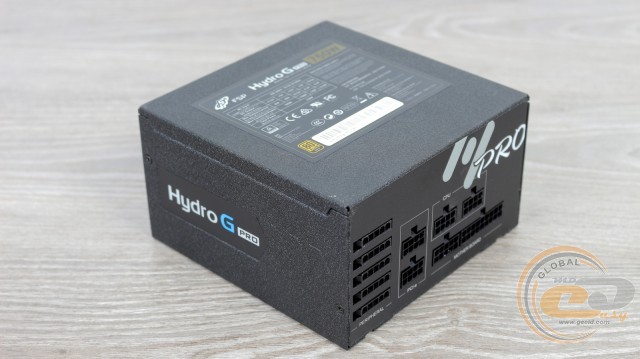

Практичне чорне матове забарвлення надає джерелу FSP Hydro G Pro 750W строгості, а оригінальні решітки - впізнаваності серед безлічі інших схожих «коробочок». Стилізований логотип лінійки також виглядає неординарно.

Розміри трохи зменшилися в порівнянні з попередником - довжина дорівнює 150 замість 170 мм. Причому настільки компактні розміри (150 х 150 х 86 мм) характерні і для кіловатників.

FSP Hydro G Pro 750

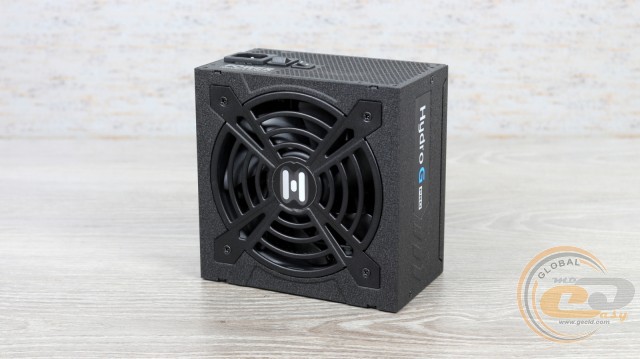

Відповідно злегка зменшилися і габарити пропелера - замість 135-мм рішення застосовується 120-мм. Зовсім скоро дізнаємося, наскільки воно комфортно для вух користувача. До речі, вентилятор трошки зміщено в бік вхідного роз'єму, можливо, для більш ефективного охолодження елементів вхідного фільтра та первинного ланцюга.

FSP Hydro G Pro 750

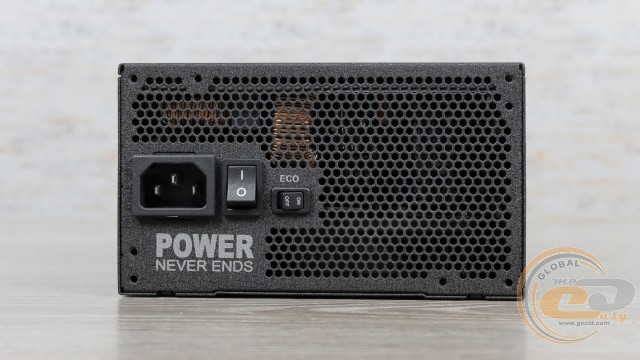

Тильна панель отримала перемикач режимів роботи системи охолодження, якого немає у попередника. Нікуди не подівся звичний вимикач, роз'єм живлення і отвори в вигляді сот. Так, замість девізу «Power newer ends» можна було зробити ще десяток-другий отворів. Але це вже так, прискіпування.

FSP Hydro G Pro 750

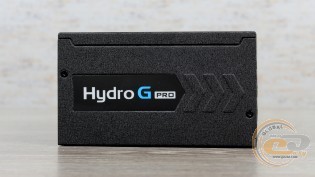

Спочатку на боковинах джерела розміщені наклейки в синіх тонах.

FSP Hydro G Pro 750 FSP Hydro G Pro 750

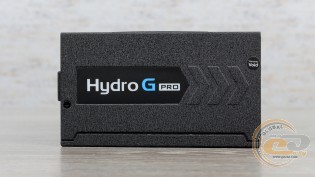

Їх можна замінити на зеленуваті або червоні з комплекту постачання. Така ось дрібниця заради дизайну, яка багатьом буде приємна.

До речі, у цій же площині видно кріпильні гвинти. На одному з них знайшлося місце для гарантійної пломби, яку ми не радимо зривати цілих 10 років - саме такий гарантійний термін надає виробник.

FSP Hydro G Pro 750

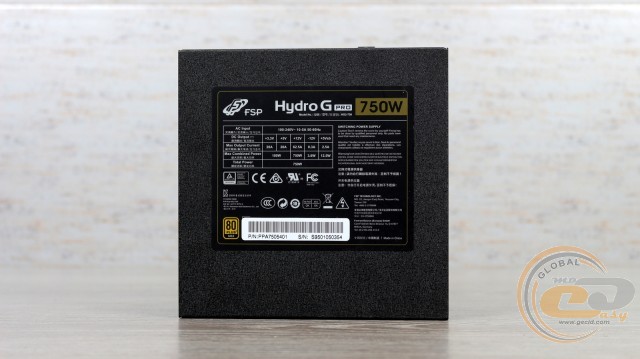

Але найцікавішою традиційно є верхня етикетка з електротехнічними параметрами. У їх числі згадується єдина лінія +12В потужністю до 750 Вт, а також максимум 120 Вт для більш дрібних каналів +3,3 В і +5 В. Схожі показники (100% потужності по лінії 12 В і 120 Вт для двох поменше) характерні для всіх без винятку п'яти пристроїв лінійки.

FSP Hydro G Pro 750

Усі кабелі у FSP Hydro G Pro 750W знімні і виконані у вигляді зручних в укладанні шлейфів звичного калібру 18 AWG (1,024 мм у діаметрі з площею перетину 0,823 мм2). Та й довжини у всіх випадках більш ніж достатньо.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина дротів до роз'єма (роз'ємів), см

20+4-контактний ATX

1

60

4+4-контактний ATX12V

2

70

два 6+2-контактні PCIe

1

50-65

два 6+2-контактні PCIe

1

65-80

Чотири SATA

2

50-65-80-90

два SATA + два PATA

2

50-65-80-95

два SATA + PATA + FDD

1

50-65-80-95

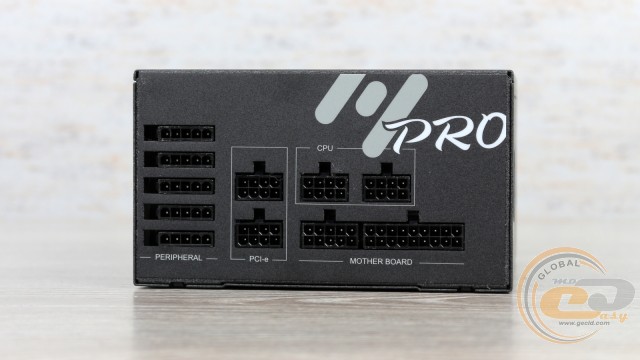

Основні конектори живлення представлені 20+4-контактним ATX і парою 4+4-контактних ATX12V. Так що живити навіть Hi-End-систему з потужними топовими комплектуючими можна буде без проблем. Є і чотири роз'єми PCIe в 6+2-контактному виконанні для зв'язки пари продуктивних відеокарт. А для периферії в цілому маємо чотирнадцять SATA (саме стільки, це не помилка), п'ять PATA і вічно живий FDD. Усе це на п'яти окремих дротах. Так що конекторів вистачить із запасом, а така їх різноманітність дозволить задіяти тільки дійсно потрібні кабелі.

FSP Hydro G Pro 750

Біля роз'ємів є відповідні написи, щоб нічого не переплутати при підключенні. Кількість і форма контактів роз'ємів також відрізняються між собою.

Внутрішня будова

Помилувалися, ось і добре. Час подивитися на те, що справді заховано під красивою етикеткою.

FSP Hydro G Pro 750

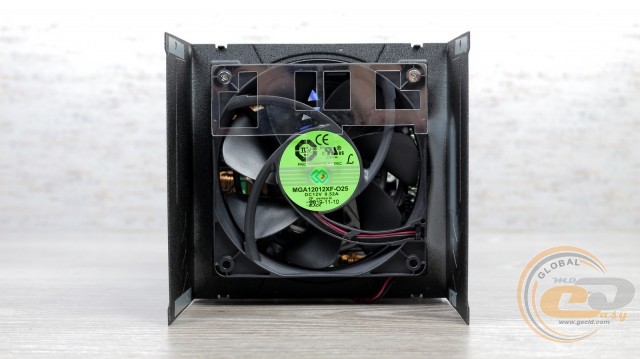

Вентилятор MGA12012XF-O25 має діаметр 120 мм і споживає 6,24 Вт потужності (12 В при 0,52 А). Виробник повідомляє про використання гідродинамічного підшипника (FDB), що разом з 10-річною гарантією викликає впевненість у тривалій його роботі. Також є прозора пластина для оптимізації повітряних потоків. Її щедра перфорація викликає сумніви в користі даного елемента, хоча інженерам напевно видніше.

FSP Hydro G Pro 750

Пасивне охолодження містить три чорних радіатори в первинному ланцюзі і пару невеликих алюмінієвих елементів у вторинній. Для «золотого» вирішення цього має бути достатньо.

FSP Hydro G Pro 750

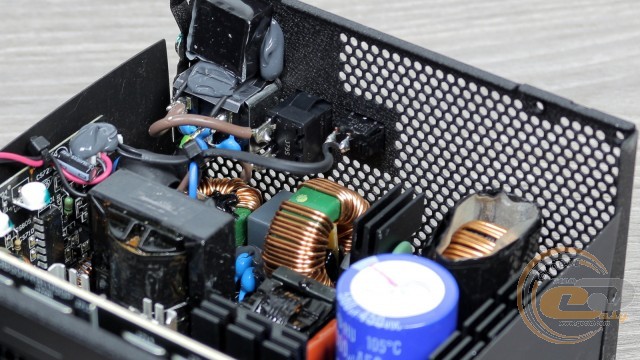

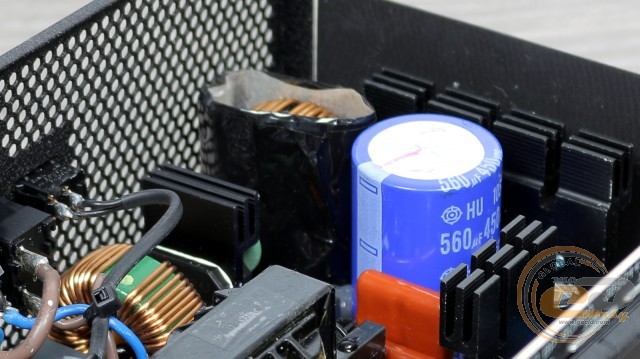

На вході маємо двокаскадний EMI-фільтр, один із дроселів якого розташувався в горизонтальній площині. Частина його елементів, як зазвичай, для економії простору розпаяна біля вхідного роз'єму. Варистор на місці, та й взагалі слідів будь-якої економії тут немає і близько.

FSP Hydro G Pro 750

Пара діодних збірок може похвалитися загальним радіатором між ними. А ось розпаяний поруч третій дросель вже є частиною модуля APFC.

FSP Hydro G Pro 750

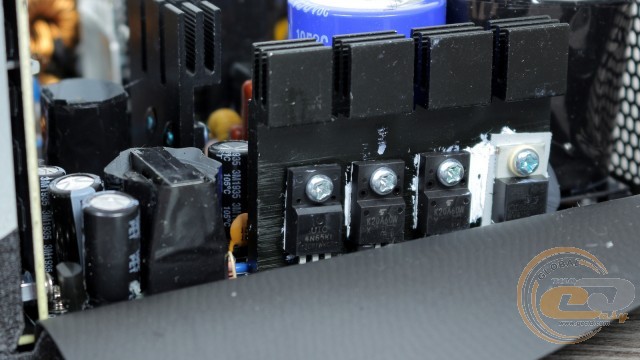

Силові елементи останнього розміщені на окремому охолоджувачі в повному складі. Маємо два транзистори Toshiba K20A60W, один Unisonic Tech (UTC) 4N65KL і діод Шотткі CREE C3D06060.
