Огляд і тестування блока живлення FSP ATX-400PNR-I: чи варто економити?

Чи зможе бюджетне 400-Вт джерело «витягнути» систему з не надто вимогливою до живлення відеокартою? Свого часу, на прикладі БЖ FSP 400-60HCN, ми пересвідчилися, що це цілком можливо. І хоча бажаючим зібрати комп'ютер з дискретним адаптером краще звернути увагу як мінімум на потужніші моделі, доступні 400-ватні досі залишаються ласими шматочками для складання невимогливих офісних або домашніх систем.

FSP ATX-400PNR-I

У поточному огляді нам належить познайомитися з цілком відповідним для цих цілей блоком живлення FSP ATX-400PNR-I. Зовні він майже не відрізняється від вищезгаданого побратима, хоча всередині відмінностей чимало. Втім, це стосується навіть ще більш схожого рішення FSP ATX-400PNR, яке все ж відрізняється більшою навантажувальною спроможністю каналу +12В і наявністю активного методу компенсації коефіцієнта потужності. Отже, вперед до вивчення можливостей для застосування героя поточного огляду як у складі офісного ПК, так і для живлення початкової ігрової системи.

Специфікація

Модель

FSP ATX-400PNR-I

Тип

ATX12V 2.2

Номінальна потужність, Вт

400

Потужність по каналу 12В, Вт

276

Потужність ліній +3,3В і +5В, Вт

130

Кількість ліній +12В

2

Виходи, А

+3,3В

20

+5В

16

+12В1

10

+12В2

13

-12В

0,8

+5Vsb (чергова лінія живлення)

2,5

Вхідна напруга, В

220 − 240

Частота, Гц

50

Вхідний струм, А

5

ККД, %

78,3

Сертифікований 80 PLUS

Ні

Метод компенсації коефіцієнта потужності

Відсутній

Коефіцієнт потужності (PF), %

63

Конфігурація системи вихідних кабелів

Виведено безпосередньо з корпуса блока живлення

Кількість PCIe-роз'ємів

Відсутні

Розміри вентилятора, мм

120 х 120 х 25

Тип підшипника

Ковзання

Розміри, мм

140 х 150 х 86

Сайт виробника

FSP

Сторінка продукту

Зовнішній вигляд

Оскільки перед нами OEM-рішення, то упаковка і комплектація як такі відсутні.

FSP ATX-400PNR-I

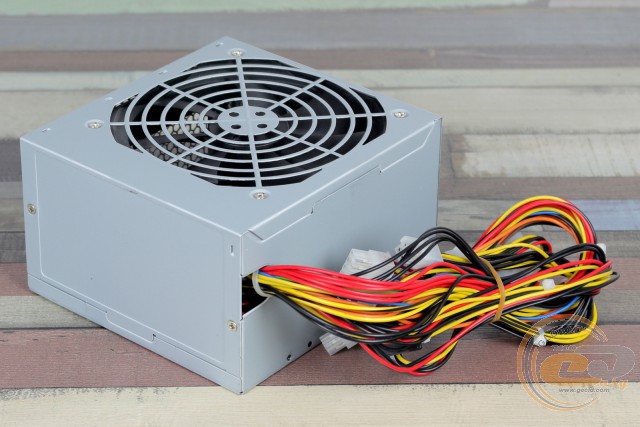

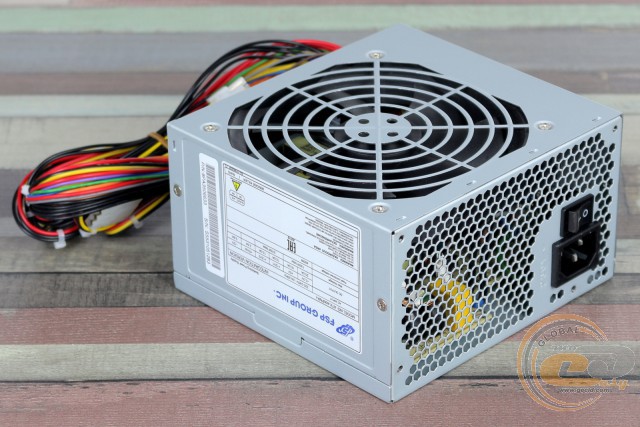

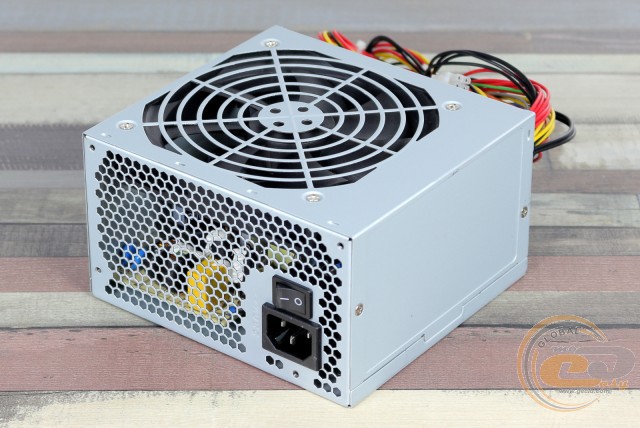

На чому ще заощадив виробник? Вірно, бюджетному блоку – бюджетне оформлення. Вам не потрібно переплачувати за додатковий шар фарби, оскільки зовнішність пристрою максимально проста. Навіть місце решітки типу гриль, яку раніше ми зустрічали в інших недорогих моделях FSP і Q-DION, зайняла звичайна штамповка. Через неї пропелер захоплює прохолодне повітря, направляючи його на внутрішні елементи. Нагріте повітря виводиться через стільники на тильній панелі. Решта боків БЖ зроблені суцільними.

FSP ATX-400PNR-I

FSP ATX-400PNR-I

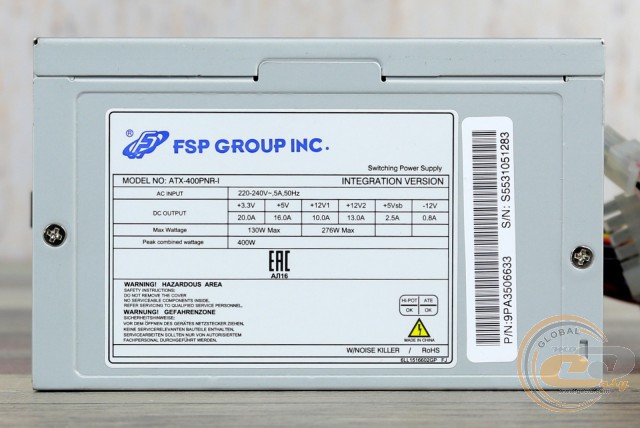

Габарити корпуса звичайнісінькі для не надто потужних ATX-джерел і становлять 140 х 150 х 86 мм. Серед примітних зовнішніх елементів відзначимо лише кнопку ввімкнення / вимкнення.

FSP ATX-400PNR-I

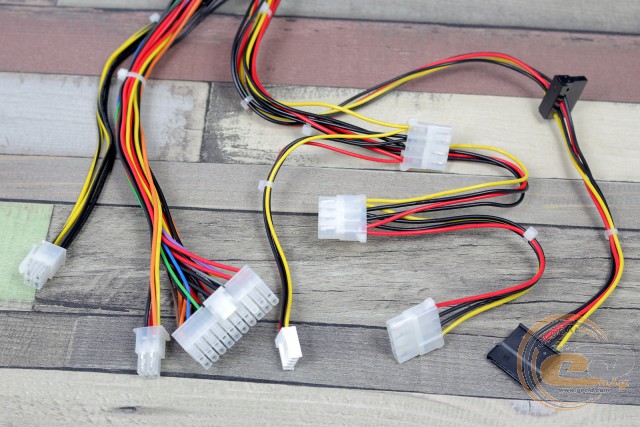

Модульна система кабелів та дротів у вигляді шлейфів поки ще не дійшла в даний ціновий сегмент. Для бюджетного рішення це норма, а ось з чим часто бувають труднощі – це коротка довжина дротів. Так, у нашому випадку 30-см кабелю ATX12V буде недостатньо для підключення до відповідного роз'єму при використанні корпусу формату Middle Tower з нижнім розташуванням БЖ. Схожі труднощі можуть виникнути і при приєднанні 24-контактного конектора ATX.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина дротів до роз'єму (роз'ємів), см

Кабелі, виведені безпосередньо з блока живлення

20+4-контактний роз'єм живлення ATX

1

35

4-контактний роз'єм живлення ATX12V

1

30

два роз'єми SATA

1

35-50

два роз'єми PATA

1

45-60

один роз'єм PATA + один FDD

1

30-45

Що стосується кількості роз'ємів у FSP ATX-400PNR-I, перед нами аж ніяк не найгірший варіант. Роз'єм PCIe відсутній (привілей 500-Вт моделі), але при використанні перехідника з пари інтерфейсів PATA залишаться доступними два SATA і ще один PATA. Без додаткового живлення відеокарти загалом є п'ять роз'ємів – більш ніж достатньо для офісних або домашніх потреб.

Внутрішня будова

FSP ATX-400PNR-I

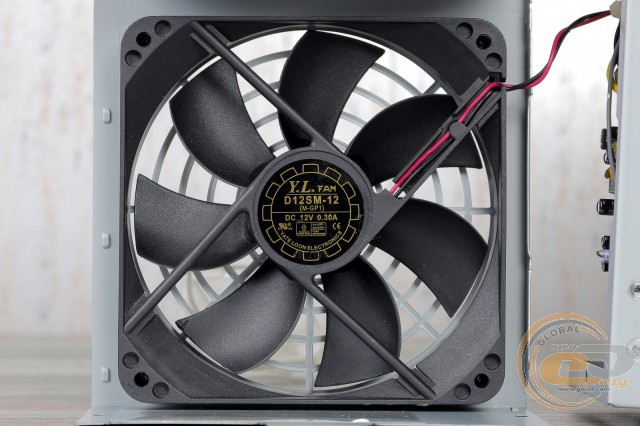

Переміщення потоку повітря покладено на 120-мм 7-лопатевий вентилятор Yate Loon D12SM-12 з потужністю 3,6 Вт (12 В при 0,3 А). В його основі лежить звичайний підшипник ковзання.

FSP ATX-400PNR-I

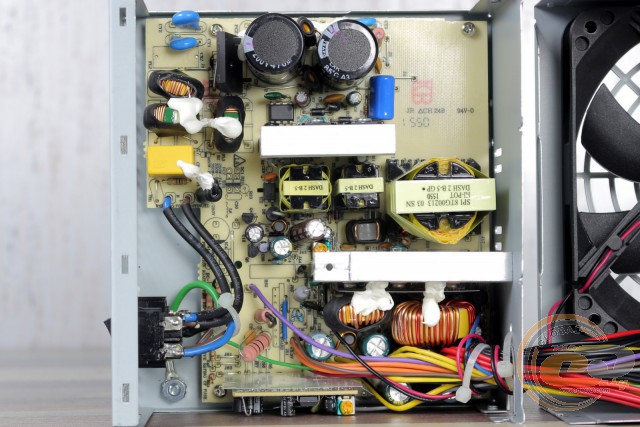

Пасивне охолодження покладено на пару радіаторів, що відводять тепло від силових елементів. Застосована тут схема прямоходового конвертера з парою ключів найчастіше зустрічається в недорогих рішеннях.

FSP ATX-400PNR-I

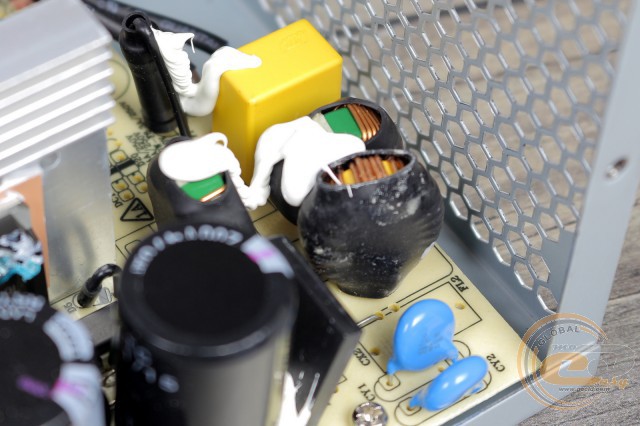

На вході блока живлення FSP ATX-400PNR-I встановлено елементи EMI-фільтра, правда, в дещо спрощеному складі: дві котушки, один X- і пара Y-конденсаторів. Економія простежується і у відсутності варистора, що відповідає за захист від стрибків напруги.

А ось відсутність модуля корекції коефіцієнта потужності (PFC) виллється в підвищене навантаження на електропроводку та знизить загальну якість енергопостачання. Особливо даний момент буде помітним при підключенні до мережі декількох комп'ютерів з такими БЖ.

FSP ATX-400PNR-I

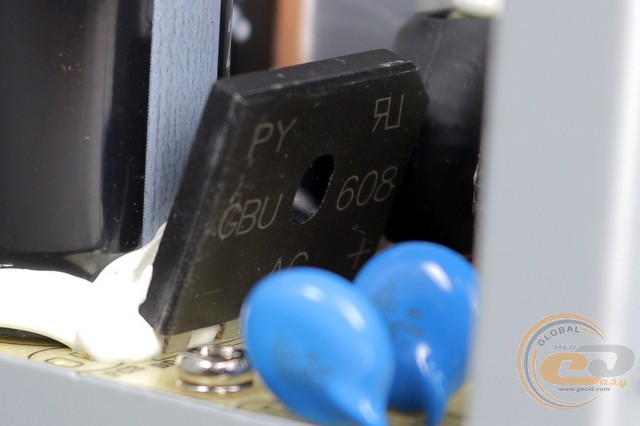

Діодна збірка Diodes Incorporated GBU608 розрахована на струм до 6 А і добре справляється зі своєю роботою без додаткового охолодження.

FSP ATX-400PNR-I

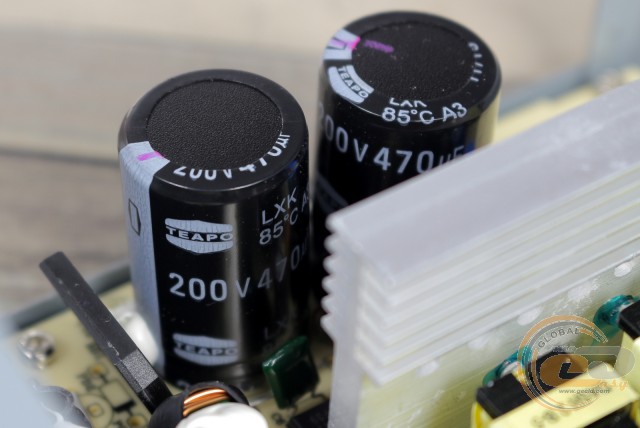

Пара вхідних накопичувальних конденсаторів представлена рішеннями від відомого тайванського бренду Teapo (470 мкФ х 200 В, до 85°C), які характеризуються гарною якістю виготовлення. Для бюджетного рішення це однозначно плюс.

FSP ATX-400PNR-I FSP ATX-400PNR-I

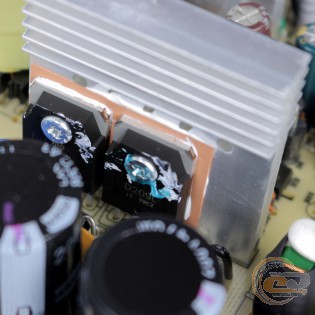

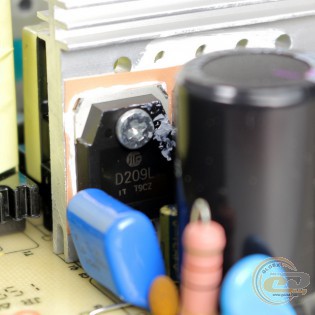

В ролі ключів головного перетворювача використовуються транзистори D209L.

FSP ATX-400PNR-I

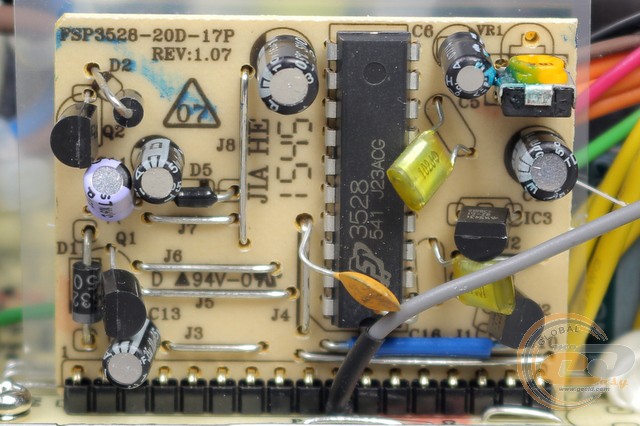

Керування даними елементами покладено на чіп FSP3528, розміщений на дочірній плати.
