Огляд блока живлення FSP 1200W (FSP1200-50AAG): «золотий» скромняга

Дорогі читачі, які у вас асоціації зі словом «industrial»? Хтось згадає міста з розвиненою промисловістю або музичні групи відповідного напряму. А ось в уяві щирих любителів блоків живлення напевно спливли моделі з абсолютно непримітною зовнішністю, але дуже якісною начинкою.

FSP 1200W

Якраз такий пристрій разом із весняним сонечком постукало в нашу тестову лабораторію. Зустрічайте: джерело живлення промислового класу FSP 1200W (FSP1200-50AAG) - сіренький зовні, «золотий» всередині.

Специфікація

Модель

FSP 1200W

(FSP1200-50AAG)

Тип

ATX12V / EPS12V

Номінальна потужність, Вт

1200

Потужність по каналу 12В, Вт

1200

Потужність ліній +3,3В і +5В, Вт

150

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

30

Максимальний вихідний струм каналу +5В, А

30

Максимальний вихідний струм каналу +12В, А

100

Максимальний вихідний струм каналу -12В, А

0,8

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

4

Вхідна напруга, В

100 − 240

Частота, Гц

50 − 60

Вхідний струм, А

8 – 16

ККД, %

≤92%

Час утримання, мс

17

Сертифікований 80 PLUS

Gold

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

99

PCIe-роз'ємів

6 (6+2-контактні)

Модульний

Так

Розміри вентилятора, мм

135 х 135 х 25

Тип підшипника вентилятора

Ball Bearing (підшипник кочення)

Захисти

OVP, UVP, OCP, SCP

Розміри, мм

194 х 153 х 87

Час напрацювання на відмову (MTBF), годин

100 000

Сайт виробника

FSP

FSP1200-50AAG

Упаковка і комплект постачання

FSP 1200W FSP 1200W

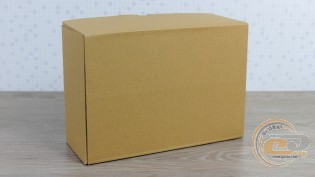

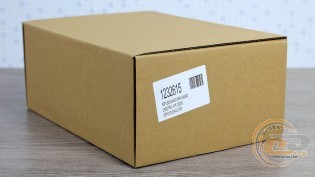

Для таких ось рішень економія на зовнішності - звичайна справа. Починається вона вже з коробки, яка покликана захистити джерело під час транспортування, але не більше того.

FSP 1200W

Крім самого блока живлення, всередині неї виявили:

  • кріпильні гвинти;
  • єдину стяжку для дротів;
  • набір кабелів, що відстібаються, для підключення комплектуючих.

Сама скромність, зате ви ні копійки не переплачуєте за непотрібні опції. Правда, в нашому зразку для преси не було мережевого кабеля в комплекті, але при купівлі він точно буде.

Зовнішній вигляд

FSP 1200W

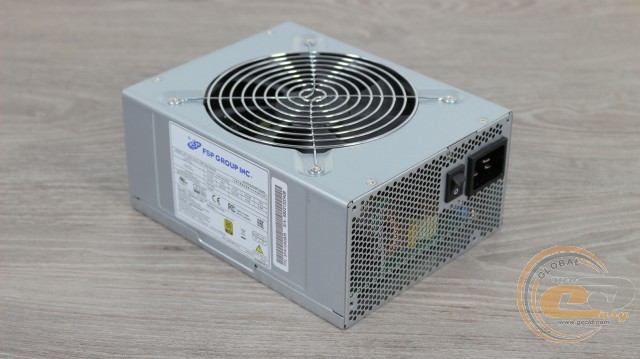

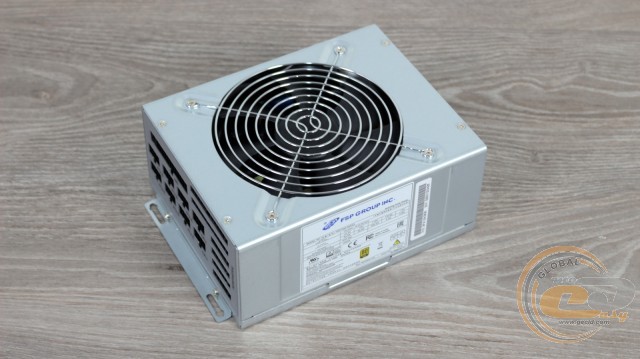

Корпус FSP 1200W (FSP1200-50AAG) покритий сірою ґрунтовкою. Поціновувачі RGB-підсвічування і інших дрібничок напевно будуть у шоці, як таке взагалі можливо в разі з настільки потужними і недешевим рішенням. Але якщо для вас «вати» важливіше декору, тоді і так зійде. Тим більше що цільове використання такого роду джерел - сервери, робочі станції і тому подібні місця, де зовнішність взагалі нікого не хвилює. Там же зазвичай вистачає місця для настільки габаритних рішень - довжина джерела становить чималі 194 мм. Якщо ж він буде застосовуватися в звичному системнику, то обов'язково переконайтеся, що корпус зможе його вмістити.

FSP 1200W

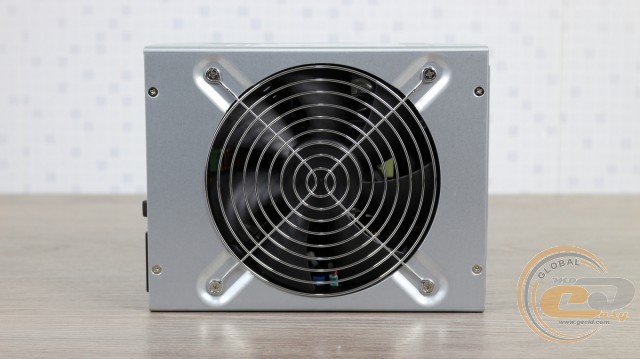

Не менш скромно виглядає і панель з вентилятором: чорні лопаті, блискуча решітка типу гриль і все та ж грунтовка. Що ж, просто і практично.

FSP 1200W

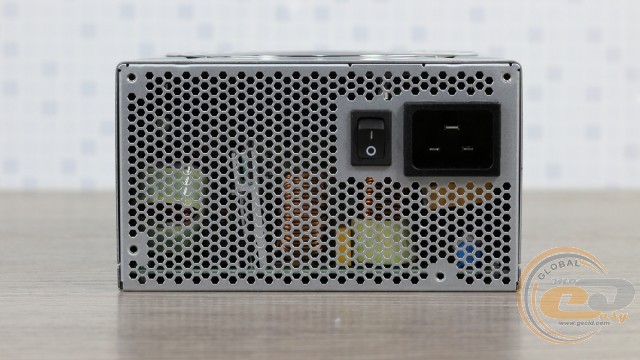

Це стосується і тильної панелі, максимально засіяної вентиляційними отворами у вигляді сот. Винятком є лише «острівець» з кнопкою ввімкнення і вхідним роз'ємом живлення С20 (подякуємо читачам за підказку). Останній розрахований на більш високі струми (до 16 А), ніж звичний С14 (до 10 А).

FSP 1200W

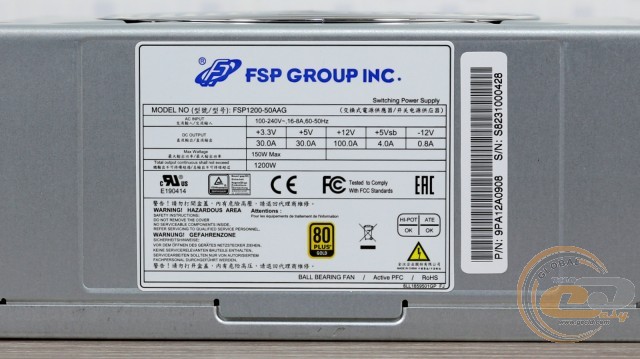

Наклейка на одній з боковин повідомляє про використання єдиної 12-вольтової лінії потужністю 100% від номіналу, що просто відмінно. Для молодших +3,3 і +5 В в загальному виділено 150 Вт, чого також буде більш ніж достатньо.

FSP 1200W

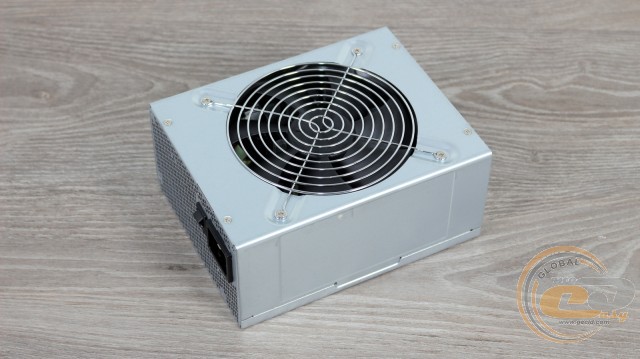

Друга боковина і найбільша панель позбавлені будь-яких написів або функціональних елементів - все скромно, як і передбачалося.

FSP 1200W

Усі кабелі у FSP 1200W (FSP1200-50AAG) повністю модульні. Вони набрані зі звичайних круглих різнокольорових дротів. З метою уніфікації вони мають однаковий калібр 18 AWG.

Основні конектори живлення (20+4-контактний ATX і пара 4+4-контактні ATX12V) забезпечують підтримку комп'ютерів з одним або двома CPU. А для живлення графічної підсистеми є шість окремих 6+2-контактних PCIe. Периферійні ж конектори дозволять під'єднати до 16 пристроїв SATA, до 14 PATA і навіть пару FDD.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина дротів до роз'єма (роз'ємів), см

Калібр дротів

20+4-контактний ATX

1

65

18 AWG

4+4-контактний ATX12V

2

65

18 AWG

6+2-контактний PCIe

6

65

18 AWG

чотири SATA

4

50-60-70-80

18 AWG

чотири PATA

2

50-60-70-80

18 AWG

три PATA + один FDD

2

50-60-70-80

18 AWG

FSP 1200W

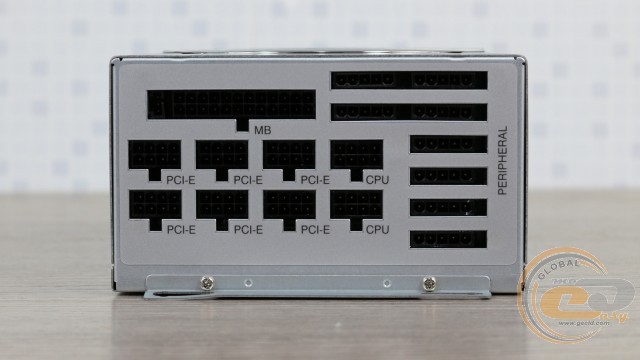

Для коректного підключення дротів всі роз'єми на корпусі підписані і, звичайно ж, мають різну форму отворів. Тому помилок при установці бути не повинно.

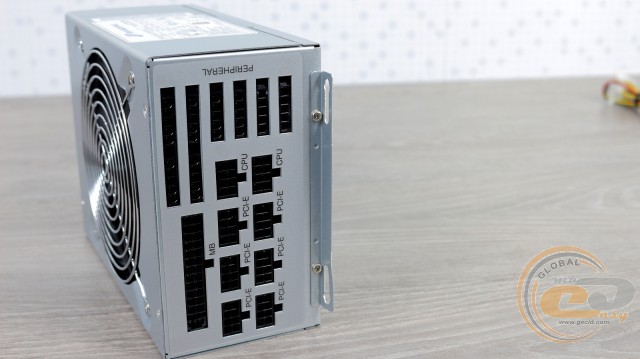

До речі, неподалік від вихідних отворів прикручений ще один цікавий елемент - кронштейн для настінного кріплення. У певних умовах він однозначно стане в нагоді.

Внутрішня будова

FSP 1200W

Що ж, із зовнішністю розібралися. Залишилося хіба що відзначити хорошу жорсткість корпуса завдяки застосуванню сталі товщиною 0,77 мм. А тепер зазирнемо всередину.

FSP 1200W

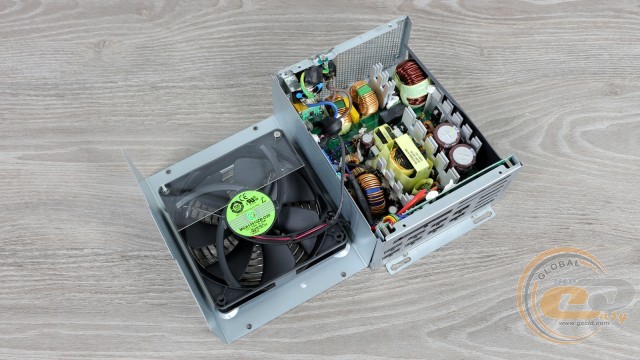

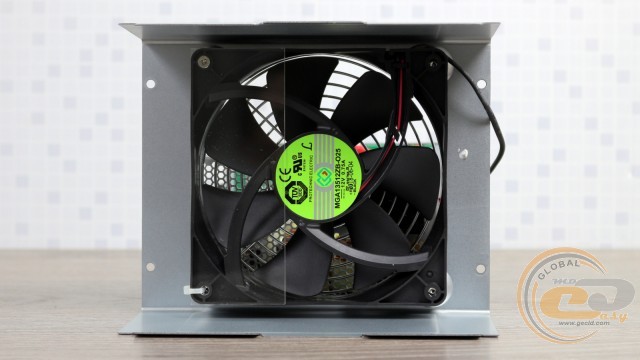

Активне охолодження FSP 1200W (FSP1200-50AAG) покладено на 135-мм 7-лопатевий вентилятор Protechnic Electric MGA13512ZB-O25 (9 Вт, 12 В при 0,75 А). У мережі є лише дещиця інформації про даний елемент. З приємного - згадка про застосування в серверному обладнанні, яке опосередковано вказує на підвищену надійність. Цю ж думку підтверджує буква «B» у назві, яка зазвичай говорить про наявність всередині шарикопідшипника. При високій швидкості обертання вентилятор напевно не буде щадити слух власника, що також характерно для такого роду рішень. Наприклад, у нашому разі він розігнався аж до 2700 об/хв.

FSP 1200W

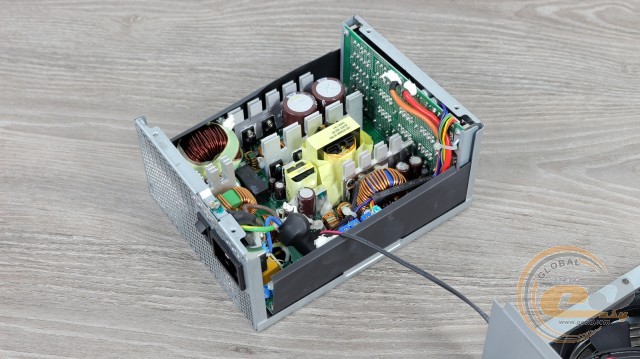

За пасивне відведення тепла відповідають чотири алюмінієвих радіатора: по одному на доданих збірках, силових елементах APFC, первинного та вторинного ланцюга.

FSP 1200W

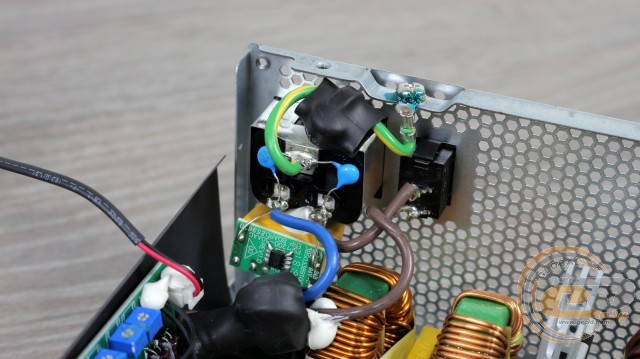

Тепер про деталі. Вхідний EMI-фільтр містить всі необхідні компоненти. Частина з них розпаяна у роз'єму живлення: один X- і два Y-конденсатори.

FSP 1200W

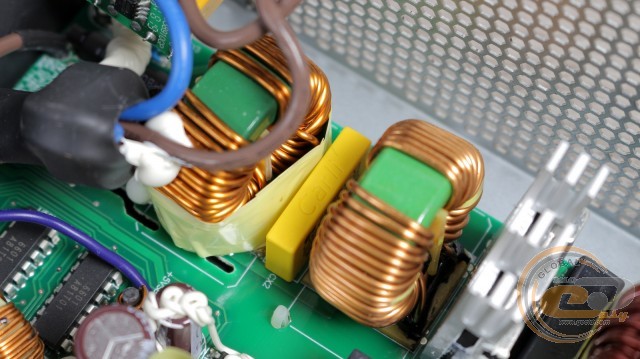

А на основний PCB вдалося розглянути ще один X-конденсатор, пару дроселів і варистор.
