Огляд джерела безперебійного живлення Eaton 3S 700 DIN: давно не бачилися

І ось ця фраза стосується не тільки даного ДБЖ, а й взагалі таких пристроїв у цілому. Останній побував у нас в далекому 2017-му. За ці 3,5 роки ринок процесорів і відеокарт змінився до невпізнання. А ось прогрес у сфері тих же блоків живлення не настільки істотний. Що ж говорити про джерела безперебійного живлення?

Eaton 3S 700 DIN

Як відповідь наведемо рядок з офіційного сайту Eaton: «Джерело безперебійного живлення (ДБЖ) Eaton 3S серії off-line прийшов на зміну в 2011 році своєму попередникові - Eaton 3105». Погодьтеся, 10 років (адже за вікном вже 2021-ий) - тривалий час існування однієї моделі пристроїв, якщо говорити про комп'ютерну техніку. На щастя, за цей час вона все ж оновилася зовні і функціонально, щоб відповідати потребам сучасного користувача ПК. А познайомимося ми з нею на прикладі 420-ватної версії Eaton 3S 700 DIN (3S700D).

Специфікація

Модель

Eaton 3S 700 DIN
(3S700D)

Тип

Резервний (off-line)

Форм-фактор

Підлоговий (є можливість кріплення на стіну)

Вхідні параметри

Номінальна потужність

700 ВА / 420 Вт

Номінальна вхідна напруга

230 В

Діапазон вхідних напруг

161 – 284 В

Вихідні параметри

Номінальна вихідна напруга

230 В

Можливість роботи при перевантаженні

120% ± 10%

ККД

95%

Автономність

Тип батарей

Компактні, герметичні свинцево-кислотні

Можливість швидкої заміни

так

Час автономної роботи

3 хв при 100% навантаженні

8 хв при 50% навантаженні

Інші особливості

Вихідні роз'єми

8 х євророзеток (4 з резервним живленням, 4 з фільтрацією)

2 х USB (струм до 2 А)

Розміри джерела

335 х 170 х 86 мм

Вага

3,8 кг

Гарантія

2 роки

Сайт виробника

Eaton

Сторінка продукту

Eaton 3S 700 ВА

Упаковка і комплект постачання

Синьо-біла коробка познайомить покупця з ключовими особливостями і характеристиками пристрою, а також доставить його в цілісності. Тут же згадуються відмінності від інших рішень в лінійці. Останні розраховані на потужність від 270 до 510 Вт.

Eaton 3S 700 DIN

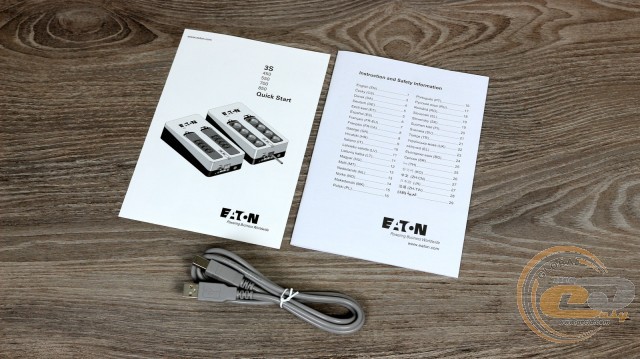

Комплектація скромна, але більше і не потрібно. Є інструкція для користувача та USB-кабель.

Зовнішній вигляд

Eaton 3S 700 DIN

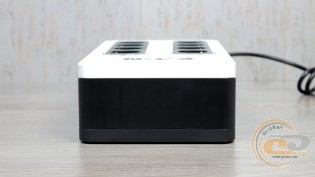

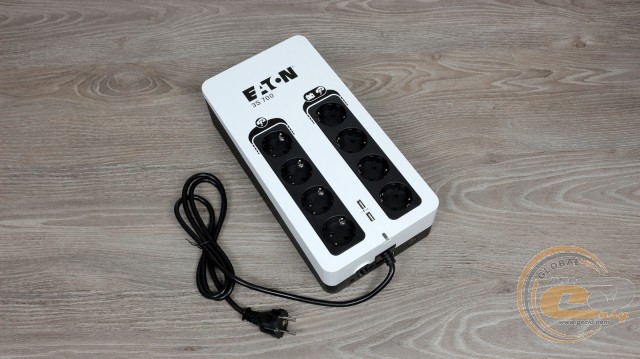

Джерела резервного типу (вони ж off-line, back-UPS і standby) за своїм зовнішнім виглядом зазвичай нагадують мережеві фільтри. Eaton 3S 700 DIN не став винятком. Завдяки порівняно невеликим габаритам (335 х 170 х 86 мм) і елегантному білому корпусу йому напевно знайдеться місце під столом або на ньому.

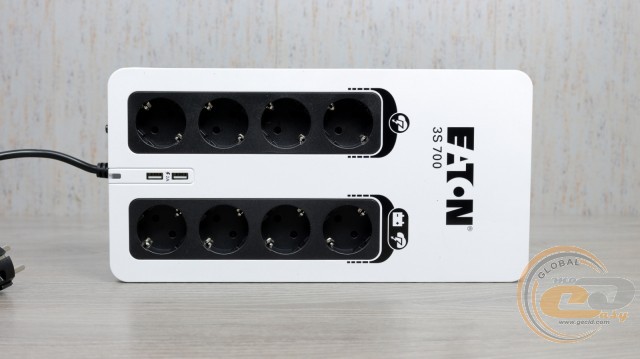

Зверхня панель містить два ряди євророзеток - по 4 елементи в кожному. Половина з них позначені значком блискавки, що говорить про їх грозозахисту і захисту від стрибків напруги. Другий же ряд несе на собі ще й піктограму акумулятора - саме дані розетки підтримують автономну роботу підключених пристроїв. Отже, сюди найкраще під'єднати, наприклад, монітор, системник, колонки та роутер.

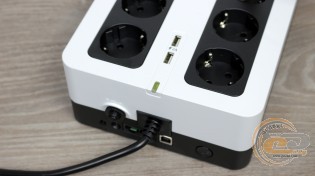

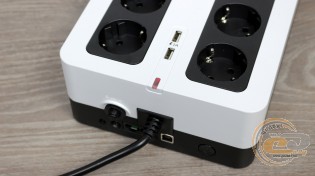

Ще одна приємна особливість Eaton 3S 700 DIN - наявність пари роз'ємів USB для зарядки гаджетів з номінальним струмом 2 А. У попередній версії пристрою цих портів не було. До того ж раніше ДБЖ аналогічної потужності (нагадаємо, чималі 420 Вт) оснащувався тільки шістьма розетками. Добре, що виробник врахував потреби ринку і розширив функціональні можливості своєї моделі.

Eaton 3S 700 DIN

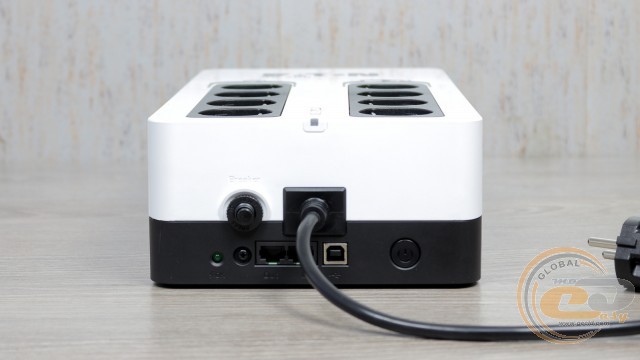

Решта корисних елементів розмістилися навколо місця кріплення вхідного кабелю. Тут маємо: кнопку автоматичного вимикача (спрацьовує при перевантаженні), роз'єми для захисту лінії зв'язку (підтримується телефон, модем, інтернет, Ethernet), порт USB для підключення до комп'ютера (кабель йде в комплекті) і кнопку вимикання розеток із резервним живленням (для економії енергії, коли пристрій не використовується). А невеликий світлодіод внизу повідомляє про подачу електроживлення.

Eaton 3S 700 DIN Eaton 3S 700 DIN

Про робочий режим ДБЖ повідомляє інформаційний індикатор на стику двох панелей. Він може світитися зеленим або червоним кольором, що іноді супроводжується звуковим сигналом. Значення такої «азбуки Морзе» описано в комплектному керівництві користувача.

Eaton 3S 700 DIN Eaton 3S 700 DIN

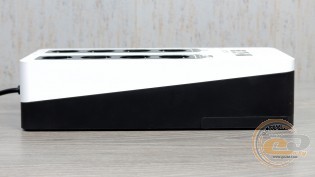

Решта ж боковин позбавлені будь-яких елементів і позначень.

Eaton 3S 700 DIN

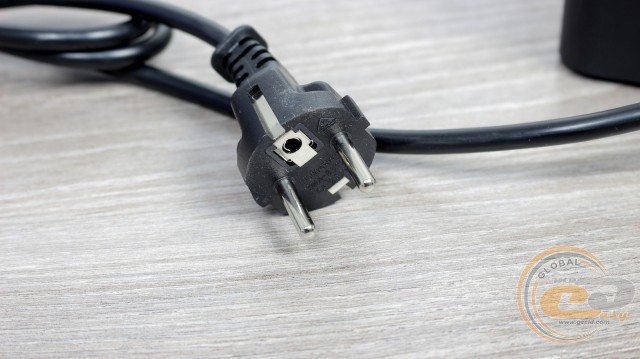

А для підключення пристрою до мережі використовується звичайна євровилка.

Інтерес представляє і дно корпуса. Уся нижня частина пристрою виконана з більш практичного чорного пластика. Тут передбачені ніжки для горизонтальної орієнтації, а також два вирізи під шурупи для кріплення ДБЖ на стіну. Приблизно третина поверхні займає знімна кришка, під якою ховається свинцево-кислотний акумулятор з можливістю швидкої заміни.

Внутрішнє обладнання

Eaton 3S 700 DIN

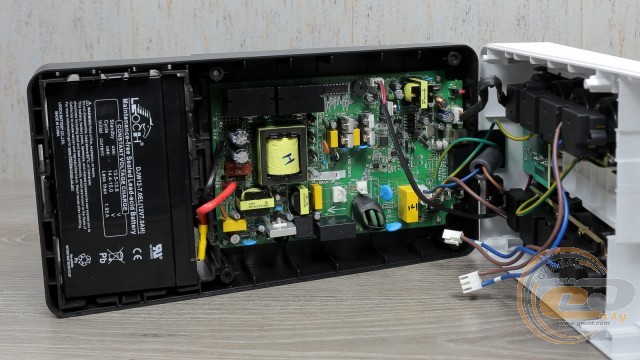

Eaton 3S 700 DIN належить до ДБЖ резервного типу. По-іншому вони позначаються як off-line, back-UPS або standby. Даний тип джерел найпростіший, а працюють вони за таким алгоритмом. Якщо напруга відповідає вхідним параметрам (у нашому разі заявлено від 161 до 284 В), то живлення здійснюється безпосередньо. Як тільки показники виходять за встановлені порогові значення або напруга в мережі пропадає зовсім, тоді здійснюється перехід на живлення від внутрішнього акумулятора.

Для порівняння, більш складні пристрої типу line-interactive додатково забезпечують стабілізацію напруги на всьому діапазоні. А найбільш просунуті online - ще й частоти. Зате моделі off-line є найбільш доступними.

Попередньо свинцево-кислотний акумулятор Leoch DJW12-7,0 має ресурс 8 років роботи в буферному режимі або більше 260 циклів зі 100% розрядом. Вага даного елемента становить 2,2 кг, тобто більш ніж половина ваги всього ДБЖ (3,8 кг).

Eaton 3S 700 DIN Eaton 3S 700 DIN

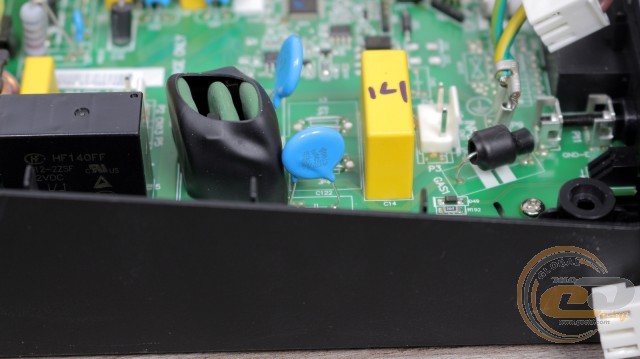

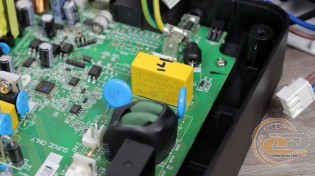

На вході пристрою встановлений фільтр електромагнітних завад. До його складу увійшли X- і Y-конденсатори, а ось місця для установки дроселів тут не передбачено. Згадаємо також феритове кільце, через яке проходять дроти від вхідного термінала.

Eaton 3S 700 DIN

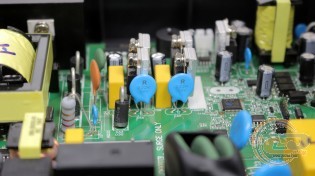

Також є ряд варисторів, що виконують функцію грозозахисту. Відзначимо, що пристрій відповідає стандарту IEC 61643-11, який передбачає захист від перенапруг. Через встановлену після цього вузла колодку напруга подається на один ряд розеток.

Eaton 3S 700 DIN Eaton 3S 700 DIN

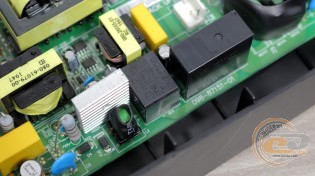

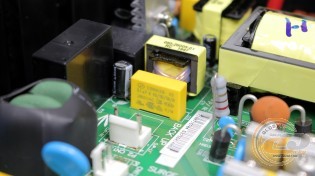

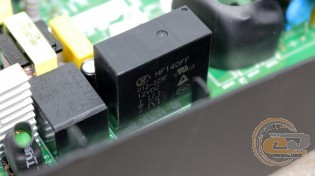

Далі розміщена пара реле: Hongfa HF140FF/012-2ZSF і Golden GH-1C-12L.

Eaton 3S 700 DIN Eaton 3S 700 DIN

По центру друкованої плати знаходиться випрямляч. Він же виступає в ролі зарядного пристрою батареї. Даний вузол зібраний на основі чотирьох МОП-транзисторів Vishay IRF740 з компактними алюмінієвими пластинами-радіаторами.

Eaton 3S 700 DIN Eaton 3S 700 DIN

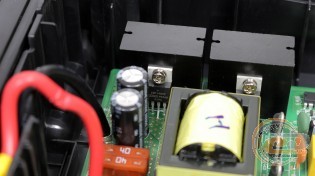

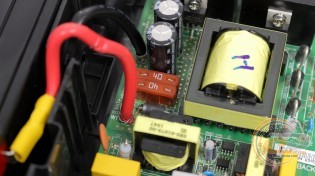

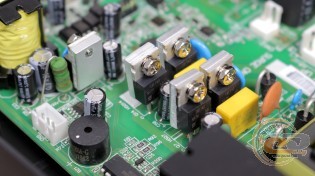

А ось для перетворення постійного струму батареї в змінний використовуються два транзистори Infineon IRF1404Z. Вони закріплені на габаритних радіаторах, покликаних забезпечити відповідний температурний режим.

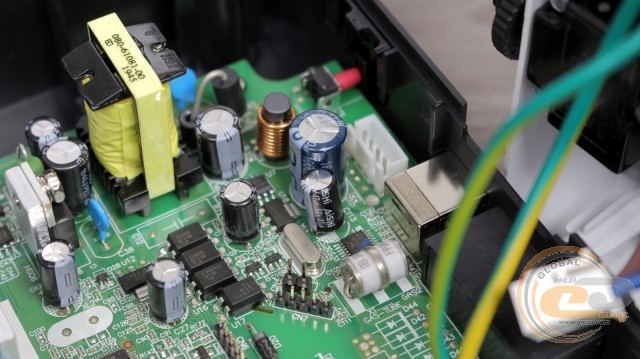

Eaton 3S 700 DIN

Усередині Eaton 3S 700 DIN використовуються електролітичні конденсатори виробництва AISHI. У них не дуже хороші відгуки в мережі, зате радує наявність елементів з високотемпературних серій (105°C).

Eaton 3S 700 DIN

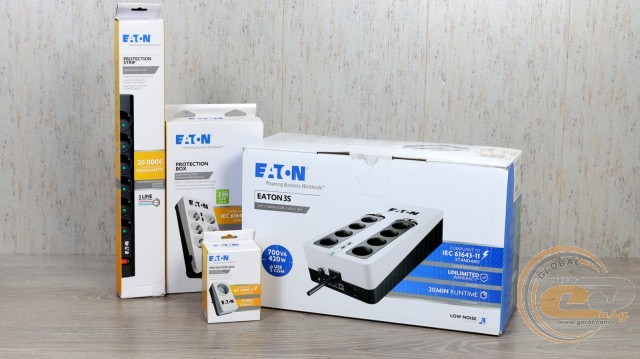

Перш ніж перейти до тестування, хотілося б написати пару слів ще про трійку інших, менш примітних, але вельми корисних пристроїв.
