Огляд і тестування блока живлення DTS ATX-550A

Зовсім нещодавно ми тестували блок живлення «з недорогих» KRAULER 450W потужністю 400 Вт, а цього разу досліджуємо ще більш дешевшу пропозицію DTS ATX-550A. Номінальна потужність цього джерела живлення залишається поняттям «розтяжним», хоча виробник відзначає цілих 550 Вт. Вартість DTS ATX-550A з врахуванням пропонованої потужності просто радує своєю малою величиною – а межах 35$. Тому стає вдвічі цікавіше дізнатися про можливості DTS ATX-550A.

Нагадаємо, що компанія DTS на ринку України знаходиться вже близько п'яти років, пропонуючи китайську комп'ютерну продукцію під своїм брендом. Основним асортиментом в продуктовій лінійці є корпуси, у яких найчастіше попередньо встановлюється блок живлення як, наприклад, модель DTS ATX-550A.

Упаковка блока живлення DTS ATX-550A дуже скромна. Вона являє собою просто коробку з картону з повною відсутністю супутньої інформації і характеристик пристрою.

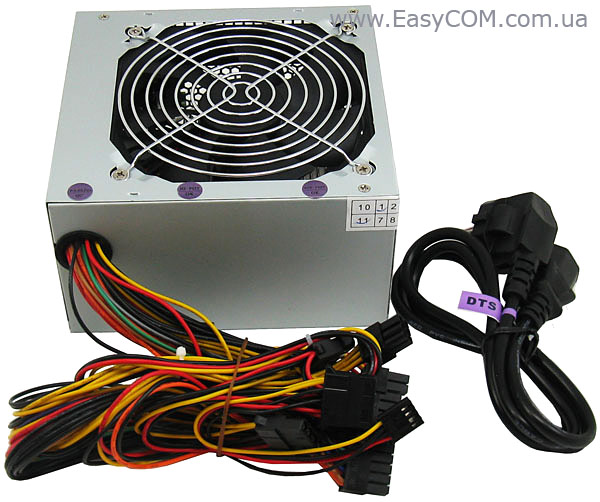

Комплектація блока живлення DTS ATX-550A також дуже обмежена. До неї входить лише мережний шнур живлення.

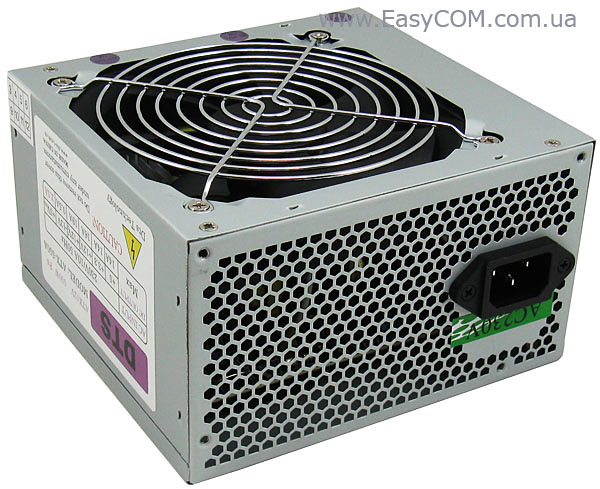

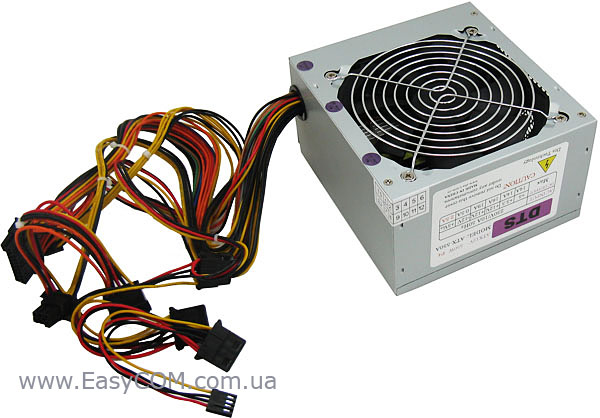

Корпус блока живлення DTS ATX-550A традиційно виконаний з SECC сталі, а вентилятор розміром 120 мм прикритий решіткою типу «гриль». Якщо зовнішнім виглядом корпуса блок живлення DTS ATX-550A майже нічим не відрізняється від рішень потужністю 500 Вт, то по кількості кабелів і перетину проводів 0,52 мм² (20 AWG) різниця є. Оскільки майже стандартно для блоків живлення середньої потужності використовується перетин 0,82 мм² (18 AWG).

Специфікація блока живлення DTS ATX-550A:

Виробник	DTS
Модель	ATX-550A
Тип	ATX12V
Пікова потужність, Вт	550
Номінальна потужність, Вт	350*
Потужність по каналу 12В, Вт	250*
Ліній +12V	2
Виходи	+3,3V – 14 A, +5V – 14 A, +12V1 – 16 A, +12V2 – 19 A, -12V – 0,5 A,  +5VSB – 2,5 A
PCI-E роз’ємів	Немає
SLI Ready	Немає
CrossFire Certified	Немає
Модульний	Немає
ККД	-
Сертифіковано 80 PLUS	Немає
Коефіцієнт потужності (PF)	-
Метод компенсації коефіцієнта потужності	Відсутній
Вхідна напруга, В	230
Частота, Гц	50
Вхідний струм, А	10
Розмір вентилятора, мм	120 х 120 х 25
Рівень шуму, дБ	-
Регулятор швидкості обертання	Є
Електромагнітні безпека і сумісність (EMI/EMC)	-
Відповідність RoHS (низький вміст у припої свинцю та кадмію)	Немає
Розміри (ШхДхВ), мм	150х140х86
Комплектація	Шнур живлення,
Вага, кг	-
Гарантія	-
Сайт виробника	http://dts.ua/

* - неофіційні дані, умовно зазначені після тестування

Задня панель блока живлення DTS ATX-550A виконана як звичайно у вигляді вентиляційної сітки з шестикутними отворами. На жаль, на ній немає кнопки для відключення мережі, а є лише роз’єм для підключення мережного шнура живлення, біля якого наклеєна етикетка «230V».

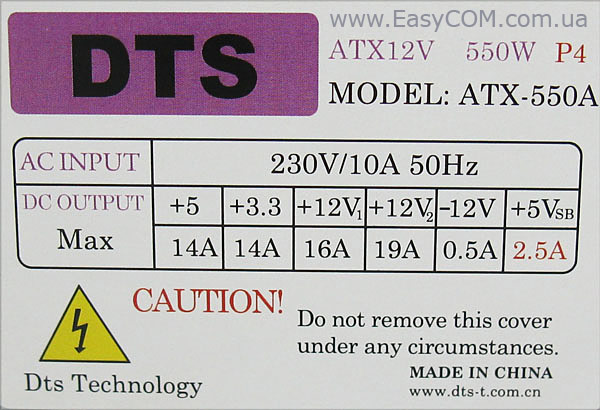

Основна етикетка на джерелі живлення хоча і інформує нас щодо його характеристик, але далеко не про все. Найголовніше, що так і залишається невідомими, це загальна потужність двох каналів +12В і загальна потужність ліній +3,3В та +5В. Таким чином, дуже важко попередньо визначитися з можливостями DTS ATX-550A згідно цій інформації. В підсумку відомо, що навантаження на канали +5В і +3,3В окремо може досягати 14 А, а два канали +12В можна навантажити на 16 А і на 19 А. Вхідною мережевою напругою для DTS ATX-550A є 230 В, 50 Гц, що відповідає нашій мережі. Будь-яка сертифікація у блока живлення DTS ATX-550A відсутня, що насторожує і дозволяє відносити його до розряду «саморобних», небезпечних пристроїв.

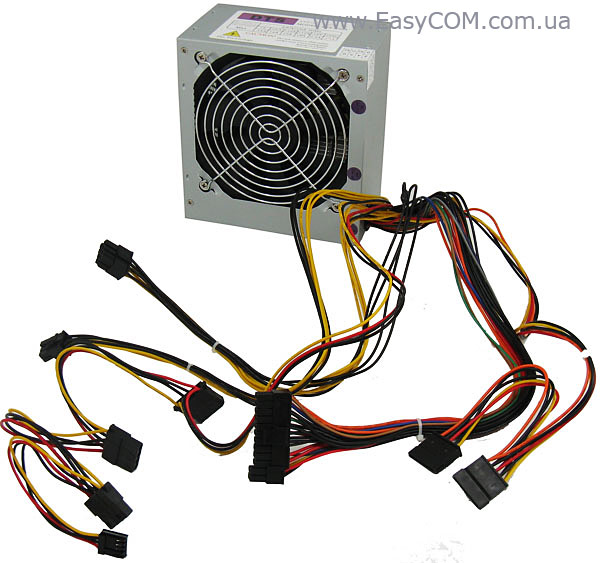

Довжина проводів у блока живлення не велика, але розраховувати на більше для джерела живлення подібного класу і не варто було. Склад роз’ємів у DTS ATX-550A, як для блока живлення потужністю 550 Вт, також досить обмежений. Для підключення периферії передбачається три роз’єми PATA, два SATA і один для FDD. Таким чином, необхідна кількість роз’ємів для підключення скромної конфігурації є.

Роз’єми і довжина проводів блока живлення DTS ATX-550A:

Типи роз’ємів	Довжина проводів до роз’єму (роз’ємів), см
20+4-контактний роз’єм живлення	40
4+4-контактний роз’єм живлення	45
6-контактний роз’єм PCIE	45
Два роз’єми SATA	40-55
Три роз’єми PATA і FDD	40-55-70-90(FDD)

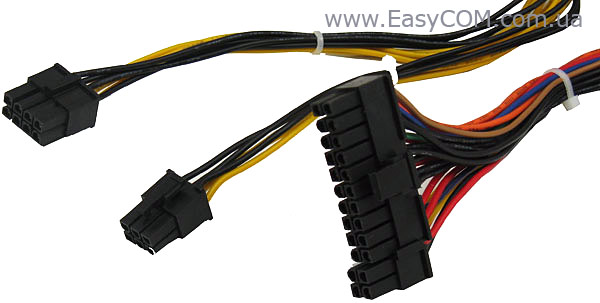

Крім того, у складі роз’ємів живлення є 8-контактний роз’єм EPS12V, представлений в універсальному 4+4-контактному вигляді. Також в оснащенні є 6-контактний роз’єм для забезпечення додаткового живлення лінії PCIE. Тому, теоретично, без використання перехідників можна буде підключити один відеоприскорювач середнього рівня.

Розбирається блок живлення DTS ATX-550A так само як і більшість комп'ютерних блоків живлення, досить просто. Для цього потрібно лише викрутити чотири гвинти.

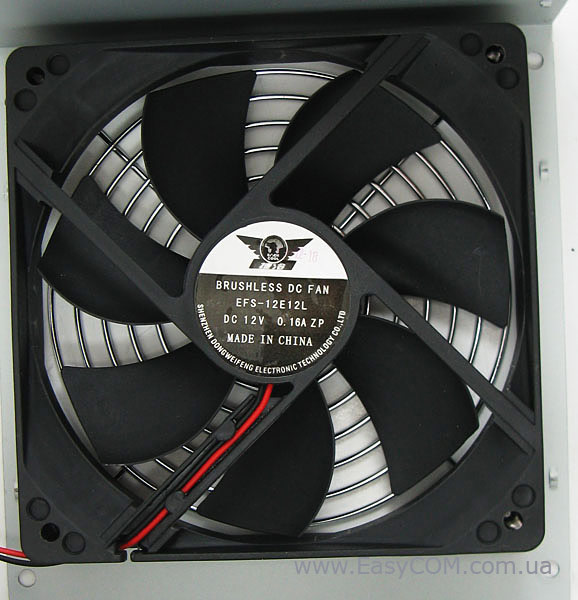

У якості вентилятора використовується модель BRUSHLESS EFS-12E12L розміром 120 мм з крильчаткою із семи лопатів. Більш докладні характеристики вентилятора встановити не вдалося.

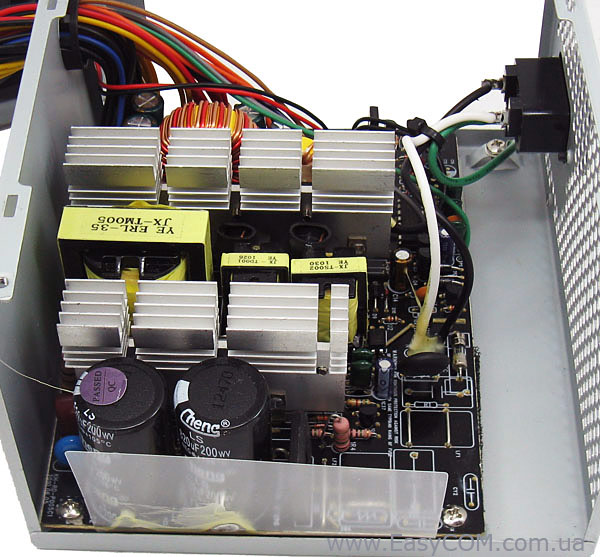

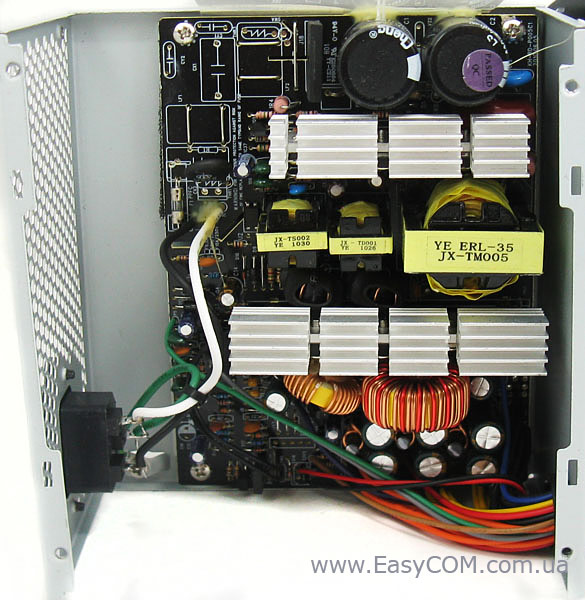

Електрична схема блока живлення DTS ATX-550A реалізована на однобічній друкованій платі коричневого кольору. Принциповий склад такий самий як і у типового комп'ютерного блоку живлення ATX, але при цьому з сильним спрощенням.

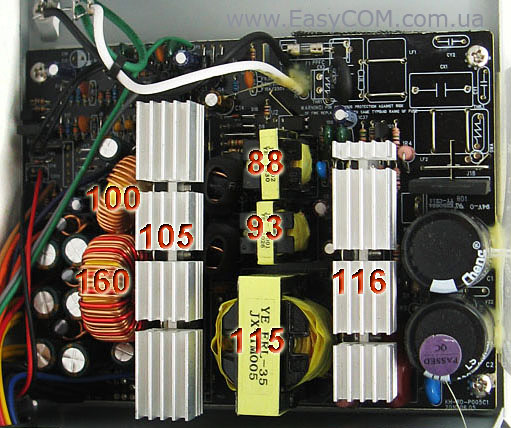

Зокрема, у вхідних ланцюгах відсутні не тільки модуль корекції коефіцієнта потужності, але і фільтр EMI, який побічно дозволяє захистити пристрій від раптових стрибків напруги в мережі. У місцях встановлення дроселів і конденсаторів на друкованій платі встановлені перемички. У цьому плані протестований раніше KRAULER 450W виглядає набагато краще.

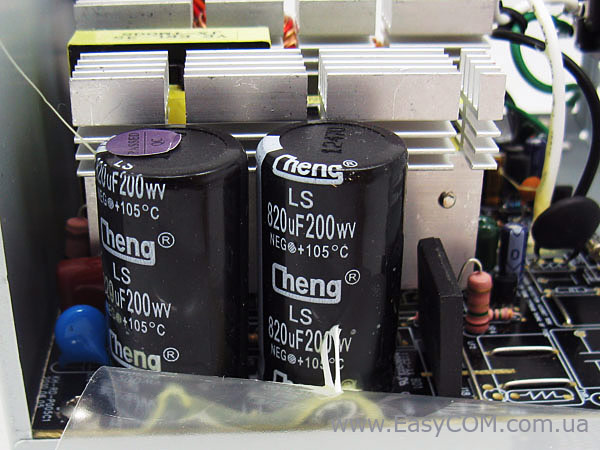

На вході послідовно встановлено два високовольтні конденсатори маловідомого бренда «Cheng» ємністю 820 мкФ, розраховані на напругу 200 В і температуру 105ºC.

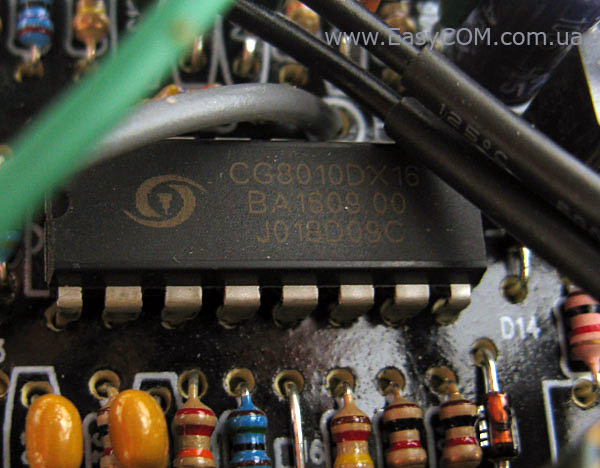

Схема блока живлення DTS ATX-550A заснована на ШІМ-контролері CG8010DX16, який також зустрічався в схожих по класу блоках живлення POWER LUX.

Для охолодження силових напівпровідникових елементів використовуються пристойні алюмінієві радіатори з розгалуженою як віяло верхньою частиною.

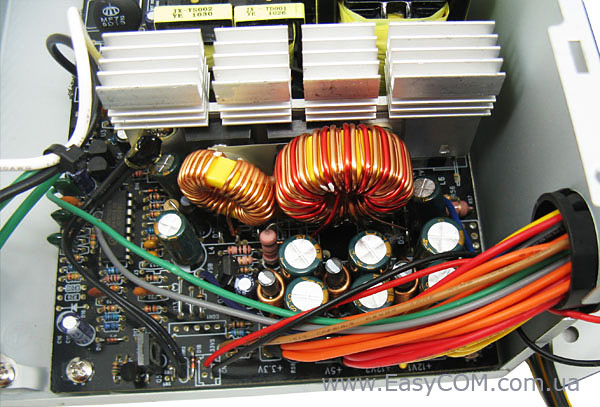

Згідно невеликим розмірам трансформатора і дроселів, складається враження, що блок живлення DTS ATX-550A навряд чи володіє потужністю 500 Вт.

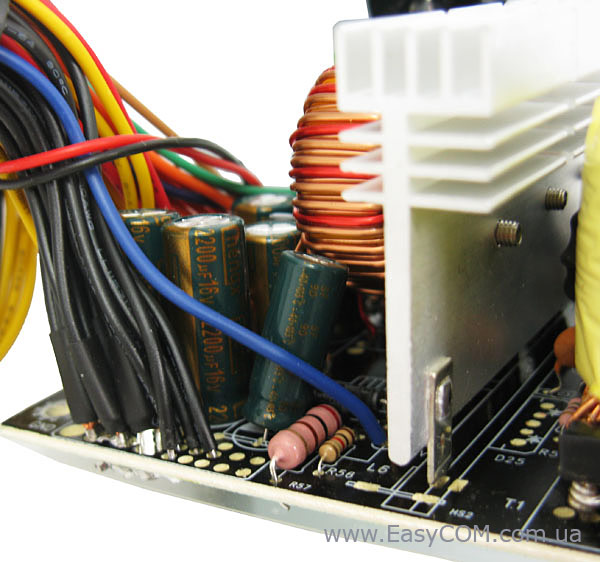

З вихідної сторони також встановлені електролітичні конденсатори компанії Cheng, розраховані на робочу температуру 105ºС.

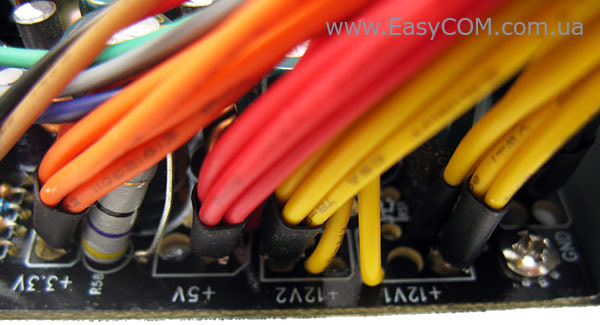

На платі лінія +12В дійсно розбита на два канали, ось тільки чи виконаний її віртуальний поділ захистом, ми з'ясуємо вже протягом тестування.

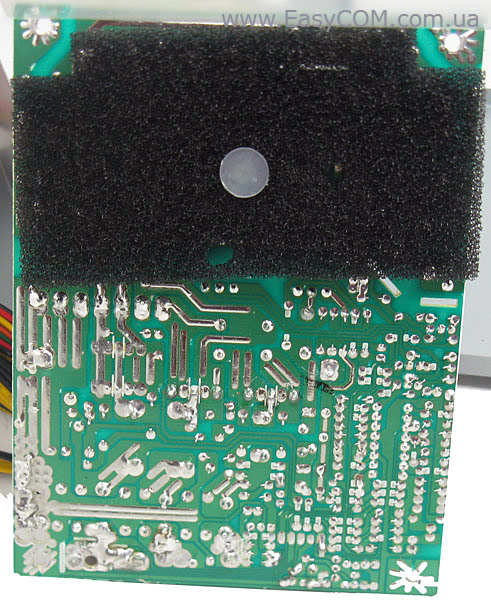

Якість пайки на платі блока живлення DTS ATX-550A нормальна, явних недоліків немає.

Тестування

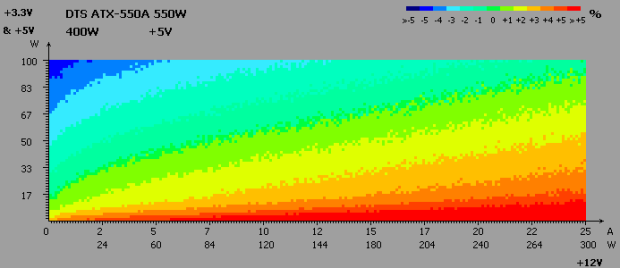

Крос навантажувальні характеристики

Одразу встановивши параметри тестування на рівні 500 Вт тест КНХ блок живлення DTS ATX-550 Вт не зміг виконати. Причому на лінії +12В було помітно критичне зниження значення напруги нижче оцінки -5%. Орієнтуючись за значеннями на лінії +12В на фрагменті КНХ, для тестування були обрані більш прийнятні параметри тестування. Зокрема навантаження на лінії +12В вирішено було обмежити потужністю в 300 Вт. Підсумковий результат тестування КНХ наведений на трьох графіках нижче. Також примітним фактом є те, що незважаючи на зниження напруги відчутно нижче припустимої межі, джерело живлення продовжувало функціонувати, а не відключалося по захисту.

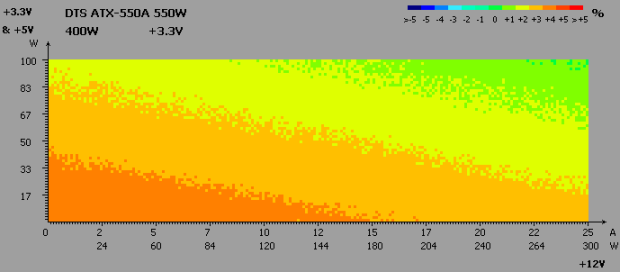

Значення напруги на лінії +3,3В в цілому не викликає побоювань. Тут все нормально з відхиленнями до +4%.

КНХ лінії +5В також виглядає цілком припустимо, але спостерігається вже більш сильна зміна напруги. Зважаючи на все, напруга +5В дуже сильно залежить від навантаження на цю лінію і на лінію +12В. Компенсація напруги на цій лінії фактично не реалізована.

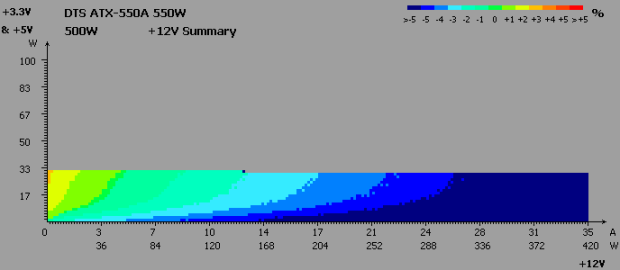

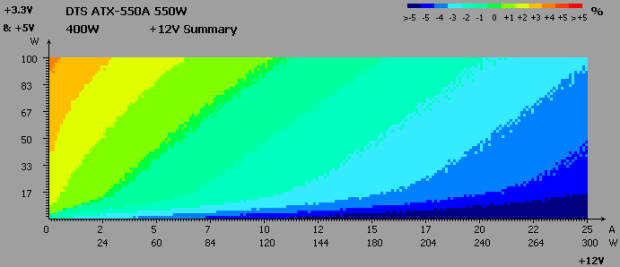

Напруга на лінії +12В знаходиться в найгіршому стані. Навіть з врахуванням коректування параметрів навантаження тестування в області КНХ, позначеної стандартами ATX, відбувається досить сильне зниження напруги до -4%. З цієї причини рекомендоване навантаження на лінію +12 В бажано обмежити до рівня 250 Вт.

Шуми і пульсації у всьому діапазоні напруги

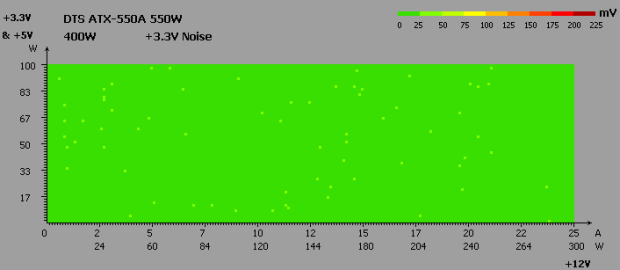

Пульсації на лінії +3,3В були досить низькими. В середньому вони становили всього 19 мВ.

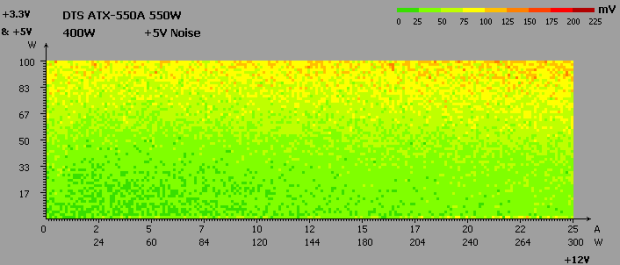

Пульсації на лінії +5В виявилися значно вищі, і при сильному збільшенні навантаження на цей канал іноді з'являлися серйозні сплески пульсацій, що досягають 110 мВ.

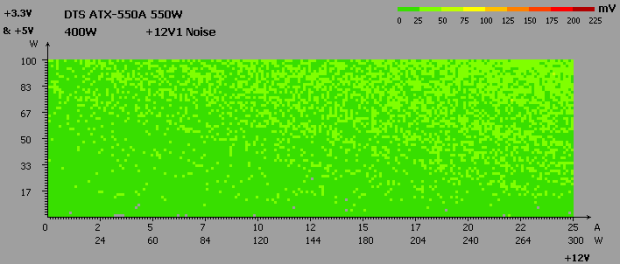

Водночас пульсації напруги на лінії +12В були досить нижче критичного рівня, максимально досягаючи значень в 35 мВ.

Чергова лінія живлення +5 VSB

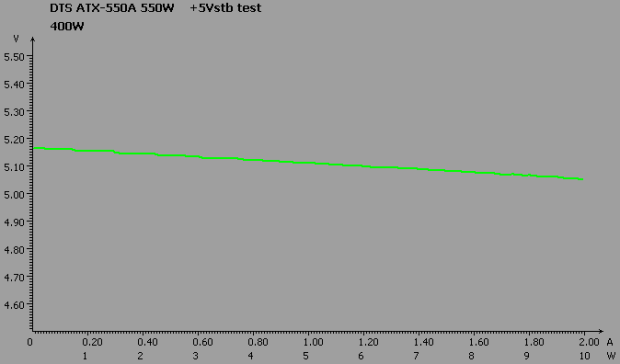

Напруга на черговій лінії живлення DTS ATX-550A є цілком нормальною. Залежно від навантаження вона змінюється в інтервалі від 5,16 В до 5,05 В.

PFC

Таблиця, що показує зміну PFC, залежно від завантаження джерела живлення:

Навантаження, Вт	50	100	150	200	250	300	350
PFC	0,56	0,6	0,61	0,61	0,61	0,61	0,61

Оскільки модуль корекції коефіцієнта потужності в блоці живлення DTS ATX-550A відсутній, то не дивно, що PFC досягає лише значення 0,61. З цієї причини розраховувати і на високий рівень ККД не доводиться.

ККД

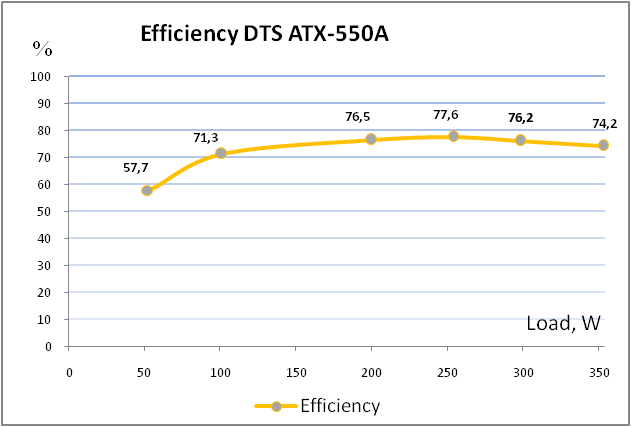

В результаті застосування найпростішої схемотехніки і відсутності модуля PFC, ККД блока живлення DTS ATX-550A максимально досягає лише значень 77%, а при потужності в 350 Вт знижується до 74%. Дуже схожий результат був досягнутий і під час тестування схожого по класу KRAULER 450W. Єдине, що останній зміг таки працювати при навантаженні 450 Вт, а блоку живлення DTS ATX-550A у тривалому режимі скорилися лише 350 Вт. Понад це навантаження напруга на лінії +12В знижувалася нижче припустимих значень.

Система охолодження і температурний режим

На жаль, система керування швидкістю обертання вентилятором, так само як і у випадку з неякісним блоком живлення Frisby FR-PS45F12B не функціонувала, працюючи постійно на мінімальному рівні, при якому вентилятор обертався з швидкістю 550 об/хв. З цієї причини під час проведення вище наведених тестів вентилятор підключався прямо до лінії +12В. Фото вище можна розглядати як приклад некоректного функціонування системи охолодження блока живлення. Через всього 15 хвилин роботи при навантаженні всього 300 Вт спостерігався явний перегрів дроселів, трансформатора і радіаторів блока живлення DTS ATX-550A. При цьому захист від перегріву, властивий для більшості висококласних джерел живлення, у DTS ATX-550A відсутній.

Вплив зміни вхідної мережевої напруги

Також була перевірена працездатність блока живлення DTS ATX-550A при різних значеннях вхідної мережевої напруги. Навантаження на лінії +5В і +3,3В становило 80 Вт, а загальне навантаження було рівне 280 Вт. Показником працездатності була величина вихідної напруги.

Напруга мережі	240 В	220 В	200 В	180 В	160 В
+3,3 В	3,34	3,34	3,34	3,34	3,33
+5 В	5,0	5,01	5,01	5,0	5,04
+12 В	11,77	11,74	11,74	11,74	11,74

Блок живлення DTS ATX-550A цілком здатний витримати короткочасне зниження вхідної напруги аж до 160 В, але вже при напрузі 150 В джерело живлення втрачало стабільність, що бачимо в зменшенні вихідної напруги нижче критичного рівня.

OverLOAD

Загальне максимальне навантаження, що здатен витримати блок живлення DTS ATX-550A, становить всього 350 Вт, при тому що на етикетці вказана цифра 550 Вт. При збільшенні навантаження понад цю потужність на виході з'являється критично низька напруга.

Крім того, ми встановили, що загальне навантаження на лінії +12 В може досягати 267 Вт при припустимих значеннях напруги на виході. Понад це навантаження напруга приймає неприпустимі значення, але при цьому захист блока живлення також не відпрацьовує, що є досить негативним моментом, який здатен викликати нестабільну роботу ПК.

Практичні випробування на реальній конфігурації

Для побудови реальної комп'ютерної системи ми використали досить економічну систему на процесорі Intel Core-i5 661 і материнській платі MSI H57M-ED65 у комбінації з відеокартою MSI R4850-2D1G-OC (Radeon HD 4850).

Тестова конфігурація:

Материнська плата	MSI H57M-ED65 ( Intel H57, LGA1156, DDR3, matx)
Процесор	Intel Core i5 661 (LGA1156, 3,33 ГГц, L3 4 МБ)
Кулер	Box
Оперативна пам'ять	2x DDR3-2000 1024 МБ Kingston HyperХ KHX16000D3T1K3/3GX
Відеокарти	MSI R4850-2D1G-OC (Radeon HD 4850, 1 ГБ GDDR3, Pcie 2.0)
Жорсткий диск	Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ
Корпус	CODEGEN M603 MidiТower
Ваттметр	Seasonic Power Angel
Мультиметр	MASTECH MY64

Виміри проводилися у двох режимах: у простої і максимальному навантаженні, яке створювалося за допомогою програмного тесту блока живлення OCCT Perestroika 3.1.0. Під час тестування вимірялося загальне енергоспоживання системи за допомогою приладу Seasonic Power Angel, а також вимірялася напруга на лініях живлення +12В; +5В; +3,3В за допомогою мультиметра MASTECH MY64.

У результаті виміру напруги живлення на вихідних лініях живлення були отримані наступні значення:

	DTS ATX-550A		Seasonic SS-300TFX Active PFCP		KRAULER 450W
Режим	Величина, В	Відхилення, %	Величина, В	Величина, В	Величина, В	Відхилення, %
+12V
Idle	11,94	-0,5	12,18	+1,5	12,22	+1,8
Burn	11,80	-1,6	12,13	+1,0	12,02	+0,1
+5V
Idle	5,10	+2,0	5,08	+1,6	5,20	+4,0
Burn	5,14	+2,8	5,09	+1,8	5,23	+4,6
+3.3V
Idle	3,42	+3,6	3,35	+1,5	3,35	+1,5
Burn	3,41	+3,3	3,35	+1,5	3,35	+1,5
	Вхідне енергоспоживання, Вт
Idle	78		62		79
Burn	228		199		230

З навантаженням у вигляді системи заснованої на двоядерному процесорі і відеокарті середнього рівня блок живлення DTS ATX-550A впорався цілком припустимо, але навіть у такій конфігурації відхилення напруги +12 В приймали негативні значення.

Енергоспоживання у простої і у виключеному стані ПК

Блоки живлення	Енергоспоживання в режимі, Вт
	Sleep	Power Off
DTS ATX-550A	5	4
KRAULER 450W	5	4
Seasonic SS-300TFX Active PFC	5	4
Seasonic SS-500GM	5	4

У виключеному стані ПК і в сплячому режимі енергоспоживання блока живлення DTS ATX-550A таке саме, як і у більш дорожчих рішень, таких як Seasonic SS-300TFX Active PFC чи Seasonic SS-500GM, які відповідають високим стандартам енергоефективності Energy Star 4.0.

Висновки

Придбання джерела живлення DTS ATX-550A є дуже ризикованим кроком, тому що даний пристрій цілком може вийти з ладу, можливо, з летальними наслідками для інших компонентів. Крім того, невідповідна і якість виготовлення. Наприклад, у протестованого екземпляра була несправна система керування вентилятором, з цієї причини під навантаженням DTS ATX-550A перегрівався і видавав не прийнятну для роботи ПК напругу. Будь-якого захисту, що запобігають некоректній роботі джерела живлення, звісно не було, з цієї причини використовувати даний БЖ варто лише в крайньому випадку. Взагалі, з блоку живлення DTS ATX-550A при вдалому збігу обставин можна «видушити» близько 350 Вт, з яких 250 Вт сумарно по лінії +12В, причому пульсації на цій лінії будуть мати цілком прийнятні значення. При сильному навантаженні спостерігається сильне зниження напруги на виході, що може стати причиною нестабільної роботи системи.

Переваги:

• низька вартість;
• здатен витримати осідання напруги в мережі до 160 В.

Недоліки:

• у даному екземплярі не працювала система керування швидкістю обертання вентилятора;
• відсутній захист від зниження напруги на виході і від перегріву;
• відсутній EMI фільтр у вхідному ланцюзі;
• відсутній модуль корекції коефіцієнта потужності;
• «реальна» потужність блока живлення становить близько 300 Вт;
• підвищений рівень пульсацій на лінії +5В;
• використовуються конденсатори від маловідомого виробника;

• малоінформативна упаковка.
